Автоматичний вимикач

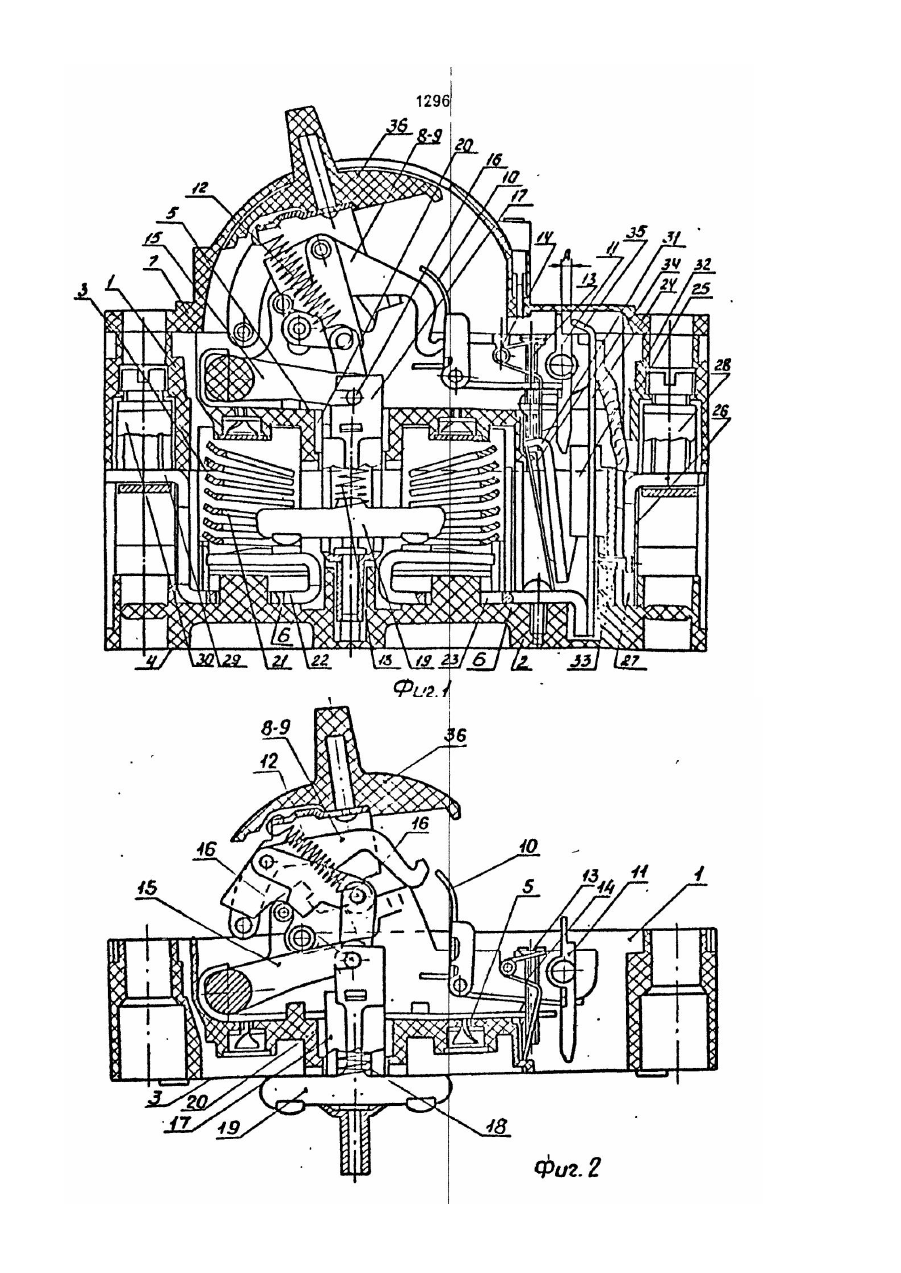

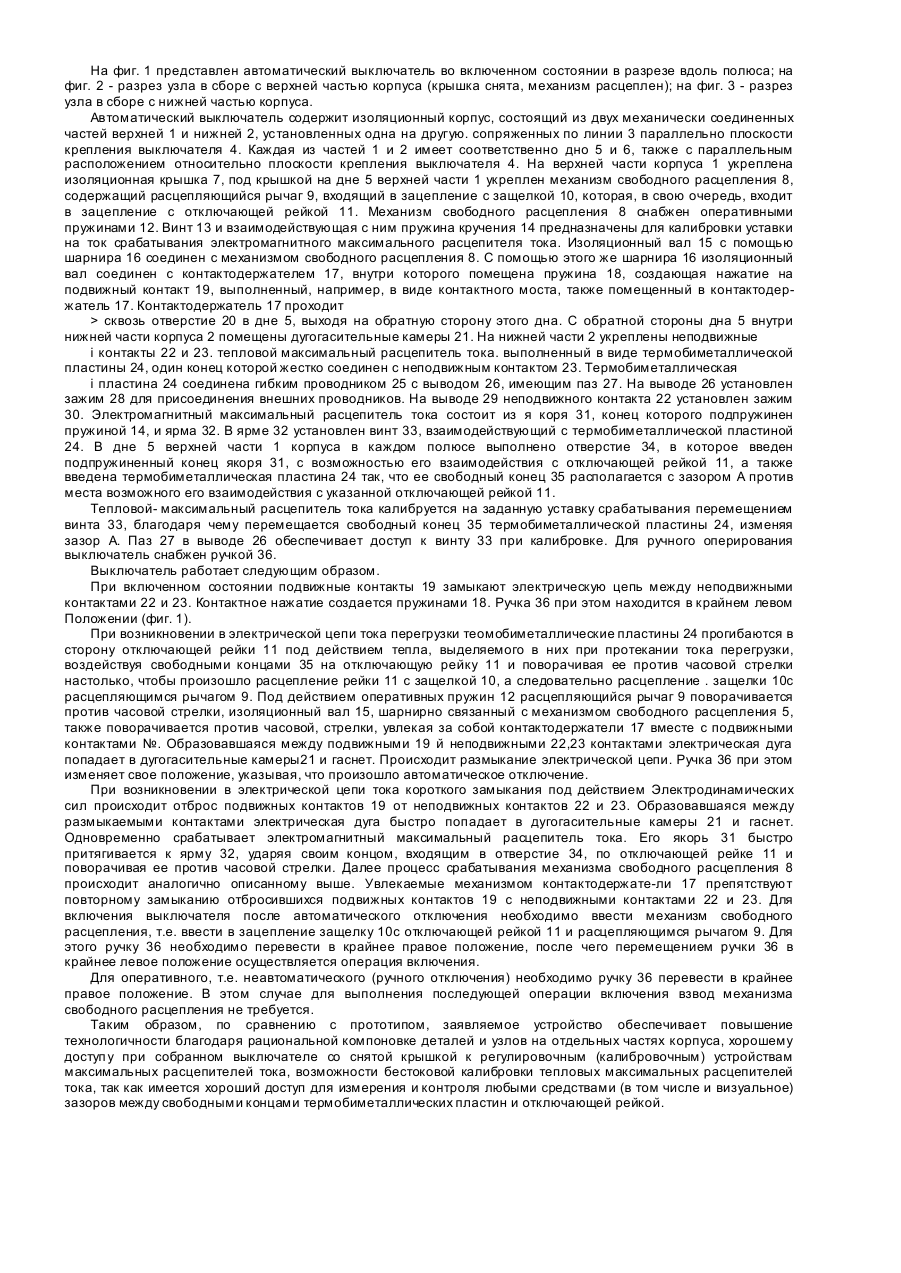

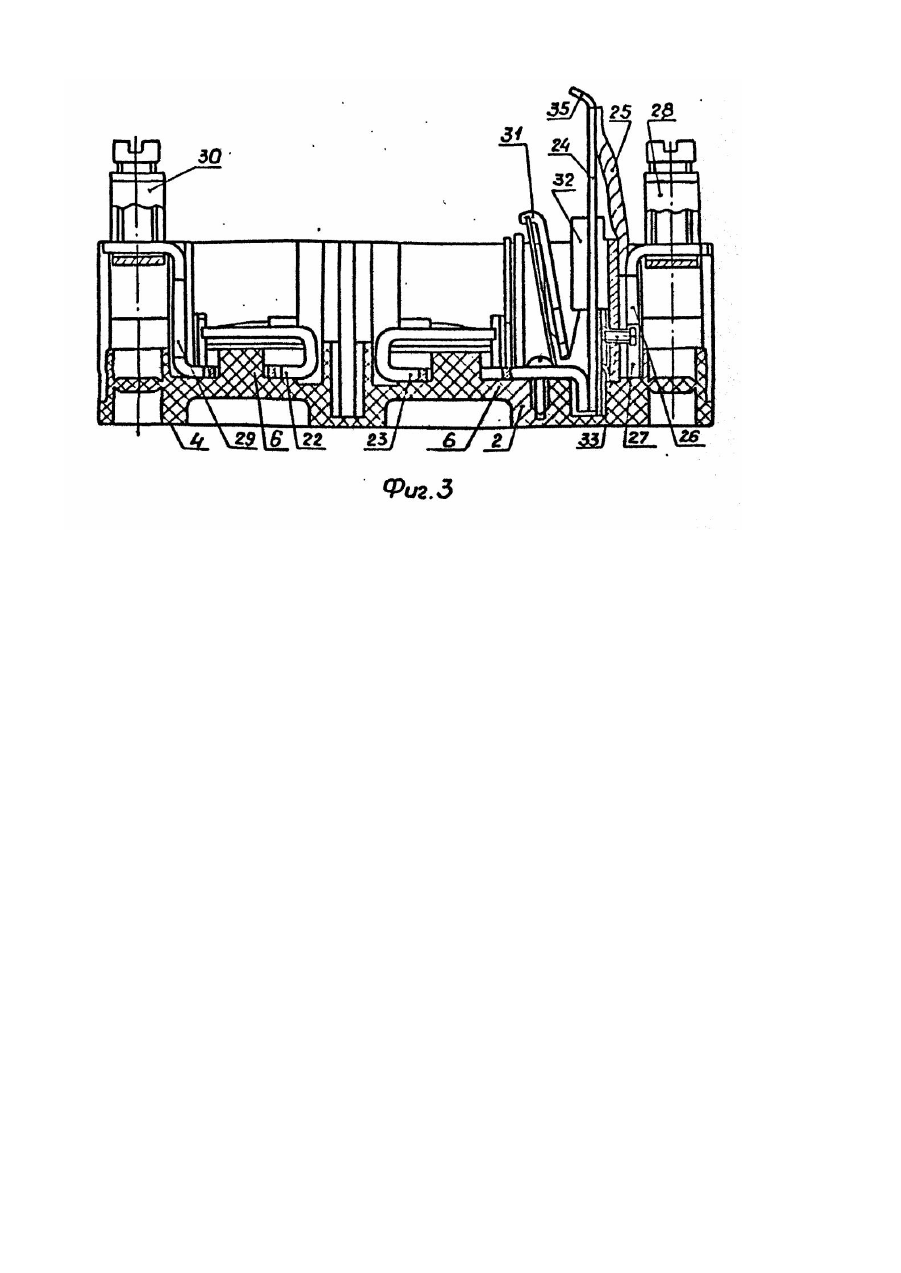

Изобретение относится к электротехнике, а именно, к низковольтным автоматическим выключателям, предназначенным для защиты электрических цепей от токов перегрузки и короткого замыкания. Известен автоматический выключатель, снабженный тепловыми и электромагнитными максимальными расцепителями тока [1], содержащий изоляционный корпус, который, с целью упрощения сборки выключателя при его изготовления, разделен на две части перпендикулярно к плоскости крепления выключателя и направлению его токопроводов. При этом на одной части корпуса монтируются механизм, подвижные коммутационные элементы и токоведущие соединительные элементы, а на другой части - неподвижные коммутационные элементы, тепловые и электромагнитные максимальные расцепители тока, а также другие соединительные элементы. о Наличие разъема корпуса, выполненного перпендикулярно плоскости крепления, при монтаже выключателя в электроустановке снижает надежность электрической изоляции при эксплуатации. Наиболее близким по технической сущности к заявляемому устройству, является . автоматический выключатель [2], содержащий изоляционный корпус, состоящий из двух механически соединенных, установленных одна на другую частей, сопряженных параллельно плоскости крепления выключателя, причем каждая из частей корпуса имеет дно, расположенное также параллельно плоскости крепления выключателя, на верхней части корпуса укреплена изоляционная крышка, под крышкой на дне этой части укреплены механизм свободного расцепления и кинематически связанный с ним общий для всех полюсов выключателя изоляционный вал, на котором шарнирно укреплены пополюсно подпружиненные подвижные контакты, выходящие через имеющиеся в дне отверстия на обратную его сторону, на обратной стороне дна, т.е. на стороне, противоположной креплению крышки, укреплены неподвижные контакты, электромагнитные максимальные расцепители тока, каждый из которых содержит ярмо, якорь, винт и пружину для калибровки, тепловые максимальные расцепители тока, каждый из которых в качестве чувствительного элемента содержит термобиметаллическую пластину, винты для калибровки тепловых максимальных расцепителей тока, отключающую рейку с возможностью взаимодействия со свободными концами якорей и термобиметаллических пластин, защелка, взаимодействующая с отключающей рейкой, а через отверстие в дне - с механизмом свободного расцепления, токоведущие детали, в нижней части корпуса установлены дуго гасительные камеры. Размещение на одной части корпуса практических всех элементов конструкции, причем с Противоположных сторон дна, затрудняет сборку, а размещение электромагнитных и тепловых максимальных расцепителей тока, а также отключающей рейки с обратной стороны дна по отношению к механизму свободного расцепления, т.е. со стороны, противоположной лицевой стороне выключателя, затрудняют калибровку и контроль электромагнитных и тепловых максимальных расцепителей тока, выполнимых только на отдельном узле, собранном на данной части корпуса. при соединенных же двух частях корпуса калибровка и контроль расцепителей вообще невозможны. Все это снижает технологичность конструкции. В основу изобретения поставлена задача усовершенствования автоматического выключателя, путем рациональной компоновки деталей и узлов, чем обеспечивается повышение технологичности сборки, а также возможность регулировки и обслуживания во время эксплуатации. Поставленная задача решается тем, что в автоматическом выключателе, содержащем изоляционный корпус, состоящий из двух механически соединенных, установленных одна на другую частей, сопряженных параллельно плоскости крепления выключателя, причем каждая из частей изоляционного корпуса имеет дно, расположенное также параллельно плоскости крепления выключателя, на верхней части изоляционного корпуса укреплена изоляционная крышка, под крышкой на дне этой части укреплены механизм свободного расцепления и кинематически связанный с ним общий для всех полюсов выключателя изоляционный вал, на котором шарнирно укреплены пополюсно контактодержатели, выходящие сквозь имеющиеся в дне отверстия на обратную сторону, в каждом контактодержателе установлена пружина и подвижный контакт, общая для всех полюсов отключающая рейка, имеющая возможность входить в зацепление с защелкой механизма свободного расцепления, кроме того выключатель содержит в каждом полюсе неподвижные контакты, электромагнитные максимальные расцепители тока, каждыйиз которых содержит ярмо, якорь, пружину и винт для калибровки уставки срабатывания, тепловые максимальные расцепители тока. каждый из которых содержит в качестве чувствительного элемента термобиметаллическую пластину, жестко соединенную одним концом с токоведущей частью неподвижного контакта, винт для калибровки тепловых максимальных расцепителей тока, выводы под зажимы для присоединения внешних проводников, зажимы, дугогасительные камеры, согласно изобретению, неподвижные контакты, ярма и якорь электромагнитных максимальных расцепителей тока. тепловые максимальные расцепители тока, винты для калибровки тепловых максимальных расцепителей тока, выводы под зажимы для присоединения внешних проводников, зажимы, дугогасительные камеры, установлены в нижней части изоляционного корпуса, а отключающая рейка, винты и пружины для калибровки электромагнитных максимальных расцепителей тока, установлены в верхней части изоляционного корпуса со стороны крепления крышки, в дне верхней части изоляционного корпуса выполнены дополнительные отверстия, в которые введены концы якорей, с возможностью взаимодействия с упомянутыми пружинами, а также свободные концы термобиметаллических пластин, причем концы якорей и термобиметаллических пластин введены с возможностью взаимодействия с отключающей рейкой. Именно за счет того, что неподвижные контакты, ярма и якоря электромагнитных максимальных расцепителей тока, тепловые максимальные расцепители тока, винты для калибровки тепловых максимальных расцепителей тока, выводы под зажимы для присоединения внешних проводников, зажимы, дугогасительные камеры установлены в нижней части изоляционного корпуса, а отключающая рейка, винты и пружина для калибровки электромагнитных максимальных расцепителей тока установлены в верхней части изоляционного корпуса со стороны крепления крышки, в дне верхней части изоляционного корпуса выполнены дополнительные отверстия, в которые введены концы якорей с возможностью взаимодействия с упомянутыми пружинами, а также свободные концы термобиметаллических пластин, причем концы якорей и пластин введены с возможностью взаимодействия с отключающей рейкой, достигается повышение технологичности. Авторам неизвестны устройства подобного назначения, имеющие признаки, сходные с отличительными признаками заявляемого технического решения. Изобретение поясняется чертежами фиг. 1-3. На фиг. 1 представлен автоматический выключатель во включенном состоянии в разрезе вдоль полюса; на фиг. 2 - разрез узла в сборе с верхней частью корпуса (крышка снята, механизм расцеплен); на фиг. 3 - разрез узла в сборе с нижней частью корпуса. Автоматический выключатель содержит изоляционный корпус, состоящий из двух механически соединенных частей верхней 1 и нижней 2, установленных одна на другую. сопряженных по линии 3 параллельно плоскости крепления выключателя 4. Каждая из частей 1 и 2 имеет соответственно дно 5 и 6, также с параллельным расположением относительно плоскости крепления выключателя 4. На верхней части корпуса 1 укреплена изоляционная крышка 7, под крышкой на дне 5 верхней части 1 укреплен механизм свободного расцепления 8, содержащий расцепляющийся рычаг 9, входящий в зацепление с защелкой 10, которая, в свою очередь, входит в зацепление с отключающей рейкой 11. Механизм свободного расцепления 8 снабжен оперативными пружинами 12. Винт 13 и взаимодействующая с ним пружина кручения 14 предназначены для калибровки уставки на ток срабатывания электромагнитного максимального расцепителя тока. Изоляционный вал 15 с помощью шарнира 16 соединен с механизмом свободного расцепления 8. С помощью этого же шарнира 16 изоляционный вал соединен с контактодержателем 17, внутри которого помещена пружина 18, создающая нажатие на подвижный контакт 19, выполненный, например, в виде контактного моста, также помещенный в контактодержатель 17. Контактодержатель 17 проходит > сквозь отверстие 20 в дне 5, выходя на обратную сторону этого дна. С обратной стороны дна 5 внутри нижней части корпуса 2 помещены дугогасительные камеры 21. На нижней части 2 укреплены неподвижные і контакты 22 и 23. тепловой максимальный расцепитель тока. выполненный в виде термобиметаллической пластины 24, один конец которой жестко соединен с неподвижным контактом 23. Термобиметаллическая і пластина 24 соединена гибким проводником 25 с выводом 26, имеющим паз 27. На выводе 26 установлен зажим 28 для присоединения внешних проводников. На выводе 29 неподвижного контакта 22 установлен зажим 30. Электромагнитный максимальный расцепитель тока состоит из я коря 31, конец которого подпружинен пружиной 14, и ярма 32. В ярме 32 установлен винт 33, взаимодействующий с термобиметаллической пластиной 24. В дне 5 верхней части 1 корпуса в каждом полюсе выполнено отверстие 34, в которое введен подпружиненный конец якоря 31, с возможностью его взаимодействия с отключающей рейкой 11, а также введена термобиметаллическая пластина 24 так, что ее свободный конец 35 располагается с зазором А против места возможного его взаимодействия с указанной отключающей рейкой 11. Тепловой- максимальный расцепитель тока калибруется на заданную уставку срабатывания перемещением винта 33, благодаря чему перемещается свободный конец 35 термобиметаллической пластины 24, изменяя зазор А. Паз 27 в выводе 26 обеспечивает доступ к винту 33 при калибровке. Для ручного оперирования выключатель снабжен ручкой 36. Выключатель работает следующим образом. При включенном состоянии подвижные контакты 19 замыкают электрическую цепь между неподвижными контактами 22 и 23. Контактное нажатие создается пружинами 18. Ручка 36 при этом находится в крайнем левом Положении (фиг. 1). При возникновении в электрической цепи тока перегрузки теомобиметаллические пластины 24 прогибаются в сторону отключающей рейки 11 под действием тепла, выделяемого в них при протекании тока перегрузки, воздействуя свободными концами 35 на отключающую рейку 11 и поворачивая ее против часовой стрелки настолько, чтобы произошло расцепление рейки 11 с защелкой 10, а следовательно расцепление . защелки 10с расцепляющимся рычагом 9. Под действием оперативных пружин 12 расцепляющийся рычаг 9 поворачивается против часовой стрелки, изоляционный вал 15, шарнирно связанный с механизмом свободного расцепления 5, также поворачивается против часовой, стрелки, увлекая за собой контактодержатели 17 вместе с подвижными контактами №. Образовавшаяся между подвижными 19 й неподвижными 22,23 контактами электрическая дуга попадает в дугогасительные камеры21 и гаснет. Происходит размыкание электрической цепи. Ручка 36 при этом изменяет свое положение, указывая, что произошло автоматическое отключение. При возникновении в электрической цепи тока короткого замыкания под действием Электродинамических сил происходит отброс подвижных контактов 19 от неподвижных контактов 22 и 23. Образовавшаяся между размыкаемыми контактами электрическая дуга быстро попадает в дугогасительные камеры 21 и гаснет. Одновременно срабатывает электромагнитный максимальный расцепитель тока. Его якорь 31 быстро притягивается к ярму 32, ударяя своим концом, входящим в отверстие 34, по отключающей рейке 11 и поворачивая ее против часовой стрелки. Далее процесс срабатывания механизма свободного расцепления 8 происходит аналогично описанному выше. Увлекаемые механизмом контактодержате-ли 17 препятствуют повторному замыканию отбросившихся подвижных контактов 19 с неподвижными контактами 22 и 23. Для включения выключателя после автоматического отключения необходимо ввести механизм свободного расцепления, т.е. ввести в зацепление защелку 10с отключающей рейкой 11 и расцепляющимся рычагом 9. Для этого ручку 36 необходимо перевести в крайнее правое положение, после чего перемещением ручки 36 в крайнее левое положение осуществляется операция включения. Для оперативного, т.е. неавтоматического (ручного отключения) необходимо ручку 36 перевести в крайнее правое положение. В этом случае для выполнения последующей операции включения взвод механизма свободного расцепления не требуется. Таким образом, по сравнению с прототипом, заявляемое устройство обеспечивает повышение технологичности благодаря рациональной компоновке деталей и узлов на отдельных частях корпуса, хорошему доступ у при собранном выключателе со снятой крышкой к регулировочным (калибровочным) устройствам максимальных расцепителей тока, возможности бестоковой калибровки тепловых максимальных расцепителей тока, так как имеется хороший доступ для измерения и контроля любыми средствами (в том числе и визуальное) зазоров между свободными концами термобиметаллических пластин и отключающей рейкой.
