Автоматичний вимикач

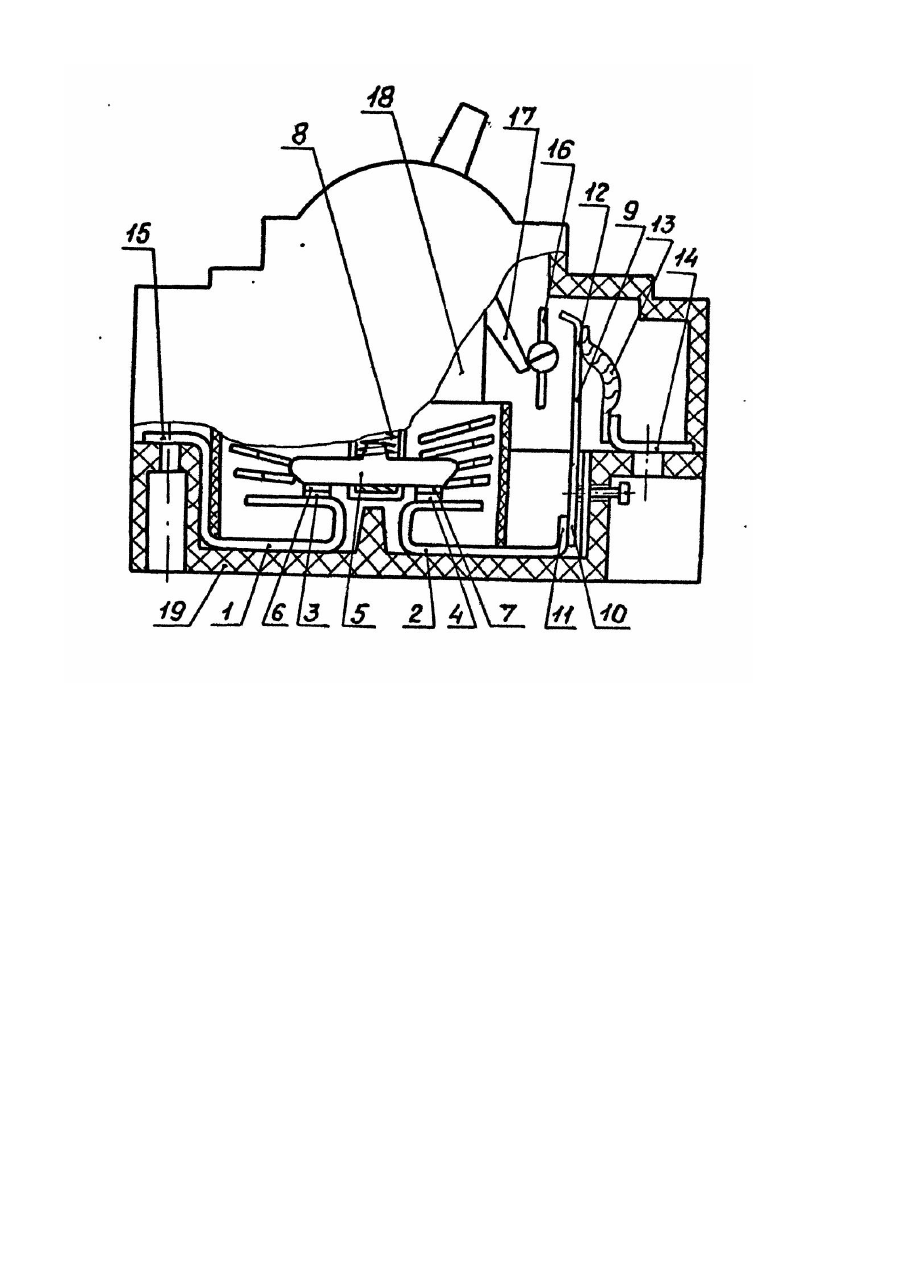

Изобретение относится к области электротехники, а именно к низковольтным автоматическим выключателям, предназначенным для максимальной токовой защиты электрических цепей. Известен автоматический выключатель [1], содержащий в каждом полюсе тепловой максимальный расцепитель тока, содержащий термобиметаллическую пластину и нагреватель, выполненный в виде петлеобразной изогнутой шины. Нагревание термобиметаллической пластины происходит за счет передачи тепла от нагревателя, который нагревается при протекании по нему тока. Косвенный нагрев термобиметаллической пластины малоэффективен для исполнений расцепителей на небольшие номинальные токи. Он снижает качество их характеристик, а наличие специальной детали - нагревателя - усложняет конструкцию. Наиболее близким по технической сущности к заявляемому устройству является автоматический выключатель [2], содержащий размещенные в корпусе контактную систему с двумя разрывами на полюс, в каждом полюсе по два неподвижных контакта, подвижный контакт, выполненный в виде контактного мостика, защелку и механизм свободного расцепления, тепловой максимальный расцепитель тока, содержащий термобиметаллическую пластину и нагреватель, расположенный на термобиметаллической пластине в продольном ее направлении. Нагреватель представляет собой многовитковую спираль, навитую на термобиметалл и используется для нагрева термобиметаллической пластины. Недостатком данного выключателя является сложность конструкции теплового максимального расцепителя, которая заключается в наличии дополнительного нагревателя, выполненного в виде многовитковой спирали, навитой на термобиметалл, что требует дополнительной трудоемкости и расхода проводникового и изоляционного материалов. В основу изобретения поставлена задача создания автоматического выключателя, в котором новое выполнение теплового максимального расцепителя тока позволило бы снизить трудоемкость, расход проводникового и изоляционного материалов, и за счет этого достигн уть упрощения конструкции ' автоматического выключателя. Поставленная задача решается в автоматическом выключателе, содержащем в каждом полюсе по два неподвижных контакта, подвижный контакт, выполненный в виде контактного мостика, .защелку и механизм свободного расцепления, тепловой максимальный расцепитель тока, содержащий термобиметаллическую пластину и нагреватель, тем, что термобиметаллическая пластина жестко соединена одним из своих концов непосредственно с концом неподвижного контакта так. что указанный неподвижный контакт выполняет функцию нагревателя. Именно за счет того, что термобиметаллическая пластина жестко соединена одним из свих концов непосредственно с концом неподвижного контакта так, что неподвижный контакт выполняет функцию нагревателя, решается задача изобретения. Сущность изобретения поясняется чертежом. Автоматический выключатель содержит в каждом полюсе неподвижные контакты 1 и 2 с металлокерамическими накладками 3 и А, выполненными на основе серебра, подвижный контакт 5. выполненный в виде контактного мостика с металлокерамическими накладками 6 и 7, также выполненными на основе серебра, пружину 8, создающую контактное нажатие, тепловой максимальный расцепитель тока, содержащий термобиметаллическую пластину 9, жестко соединенную, например, с помощью твердого припоя, концом 10 непосредственно с концом 11 неподвижного контакта 2, выполняющего функцию нагревателя, который изготавливается в зависимости от номинального тока расцепителя из материала с соответствующим электрическим сопротивлением (например, из нихрома, константана, латуни, бронзы, меди). Свободный конец 12 термобиметаллической пластины 9 соединен с помощью гибкого проводника 13 с выходом 14. Неподвижный контакт 1 оканчивается выводом 15. Против свободного конца 12 термобиметаллической пластины 9 расположена отключающая рейка 16, защелка 17 механизма свободного расцепления 18 установлена с возможностью входить в зацепление с отключающей рейкой 16, изоляционный корпус 19. Автоматический выключатель работает следующим образом. При включенном состоянии подвижный контакт 5 замыкает электрическую цепь > между неподвижными контактами 1 и 2. Контактирование осуществляется через металлокерамические накладки 3 и 6, а также 4 и 7. Контактное нажатие создается пружиной 8. При возникновении в электрической цепи тока перегрузки в неподвижном контакте 2 и термобиметаллической пластине 9 в результате протекания по ним тока выделяется тепло. Часть тепла неподвижного контакта 2 передается термобиметаллической пластине 9 за счет теплопроводности в месте соединения их концов 10 и 11. В результате термобиметаллическая пластина 9 прогибается в сторону отключающей рейки 16, воздействуя на нее свободным концом 12, поворачивает ее против часовой стрелки настолько, чтобы произошло расцепление рейки 16с защелкой 17 механизма свободного расцепления 18, и, следовательно, произошло срабатывание механизма свободного расцепления 18. Механизм свободного расцепления 18, срабатывая, размыкает контакты. Таким образом, по сравнению с прототипом, заявляемое устройство обеспечивает упрощение конструкции благодаря выполнению неподвижным контактом функции нагревателя.
