Пристрій для відхилення та зведення електронних пучків в кольорових електронно-променевих трубках з компланарним розташуванням прожекторів

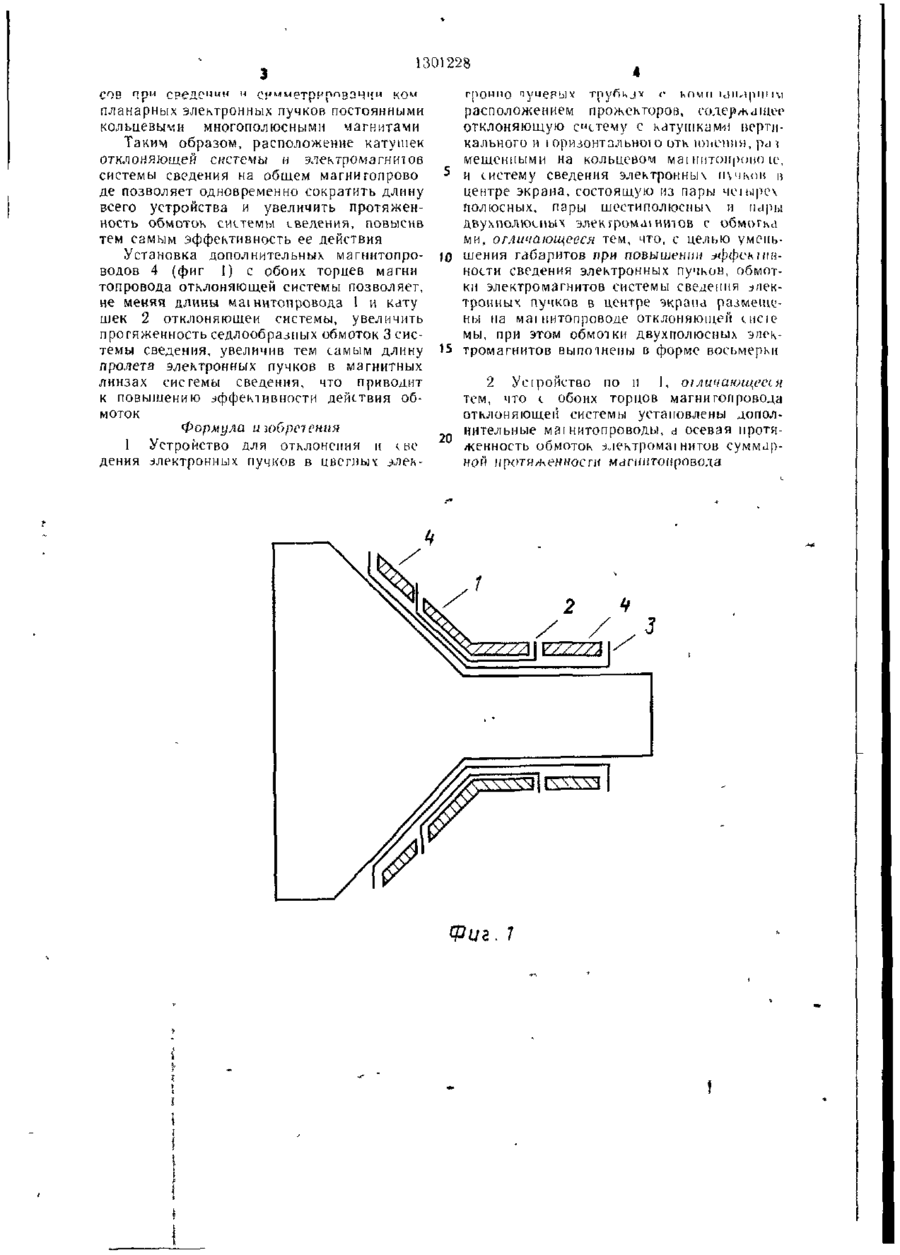

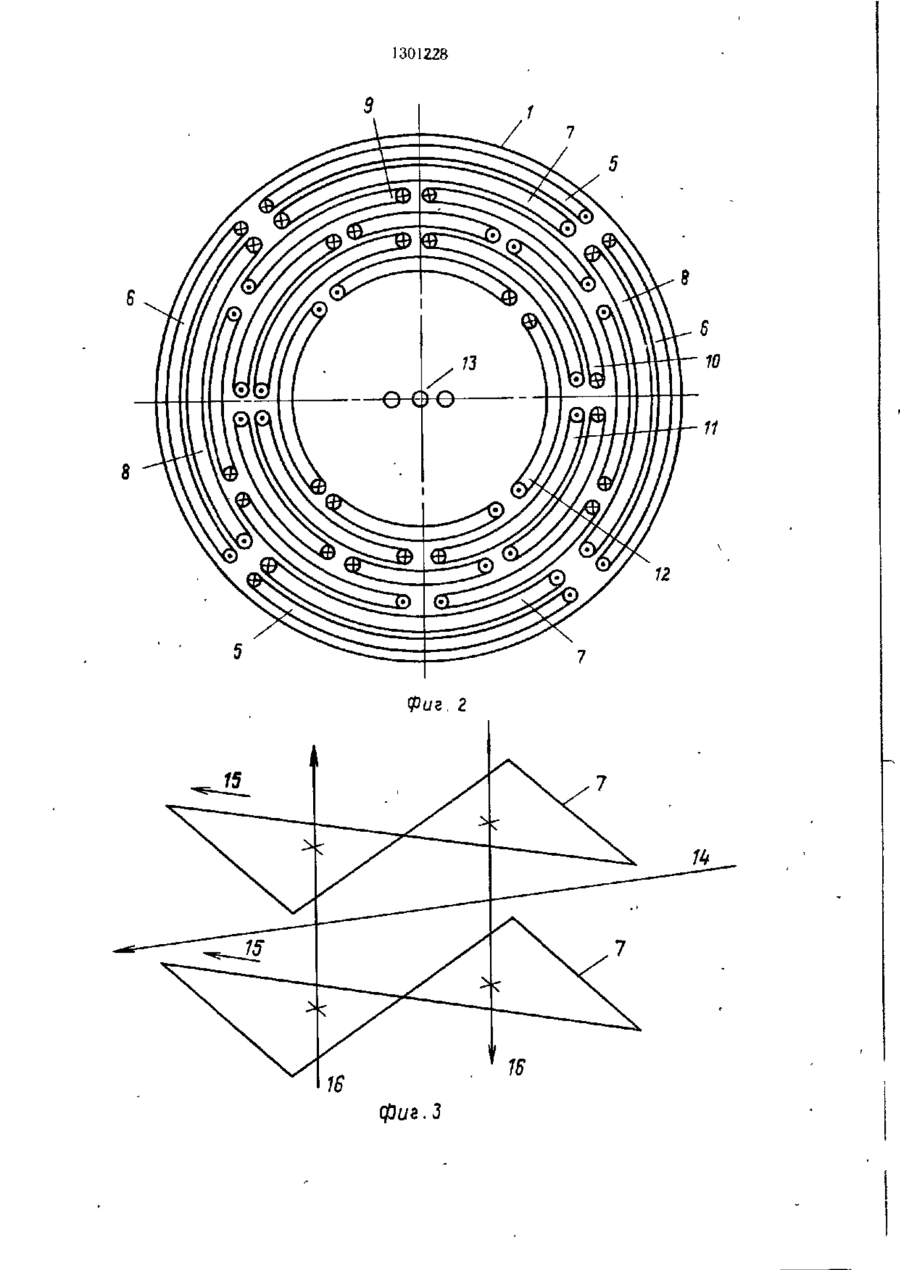

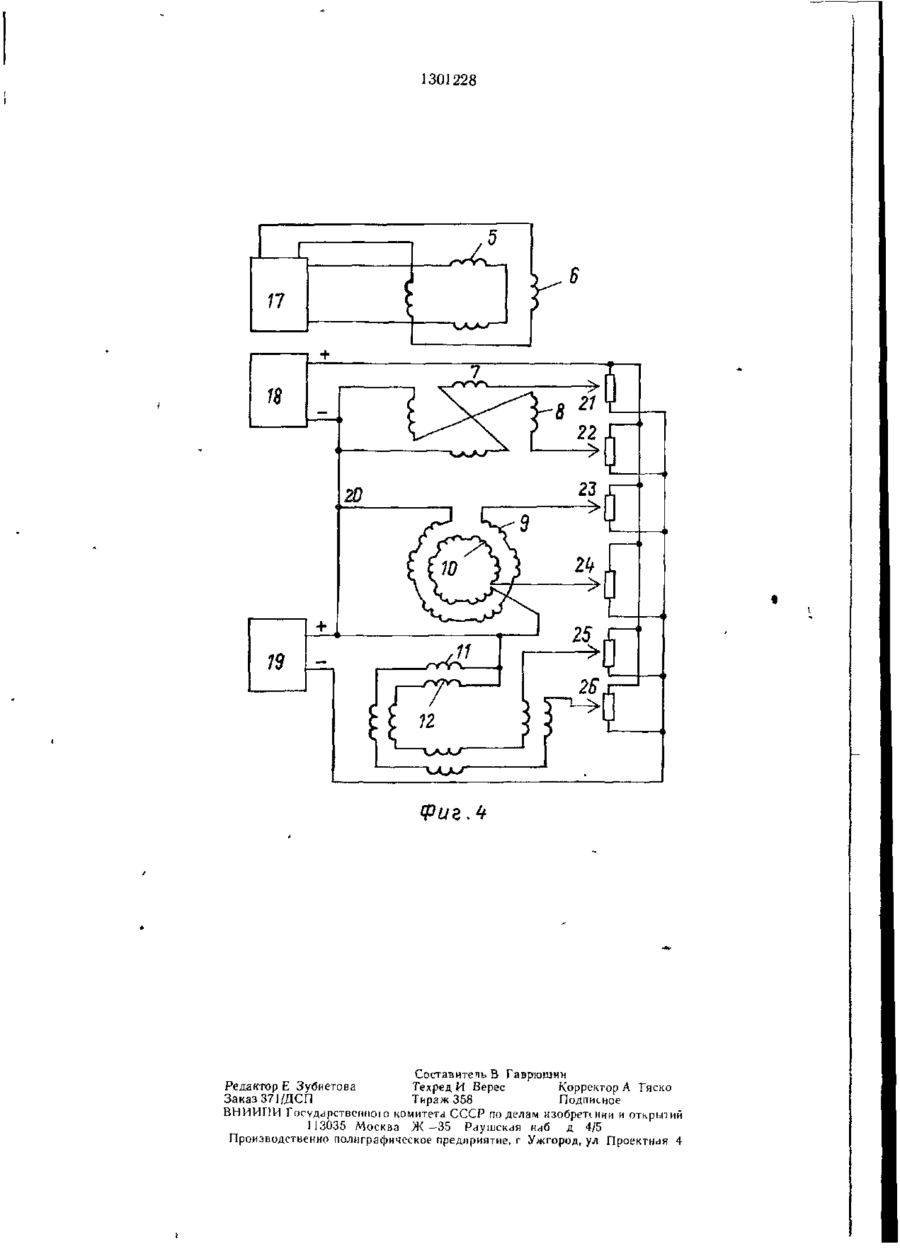

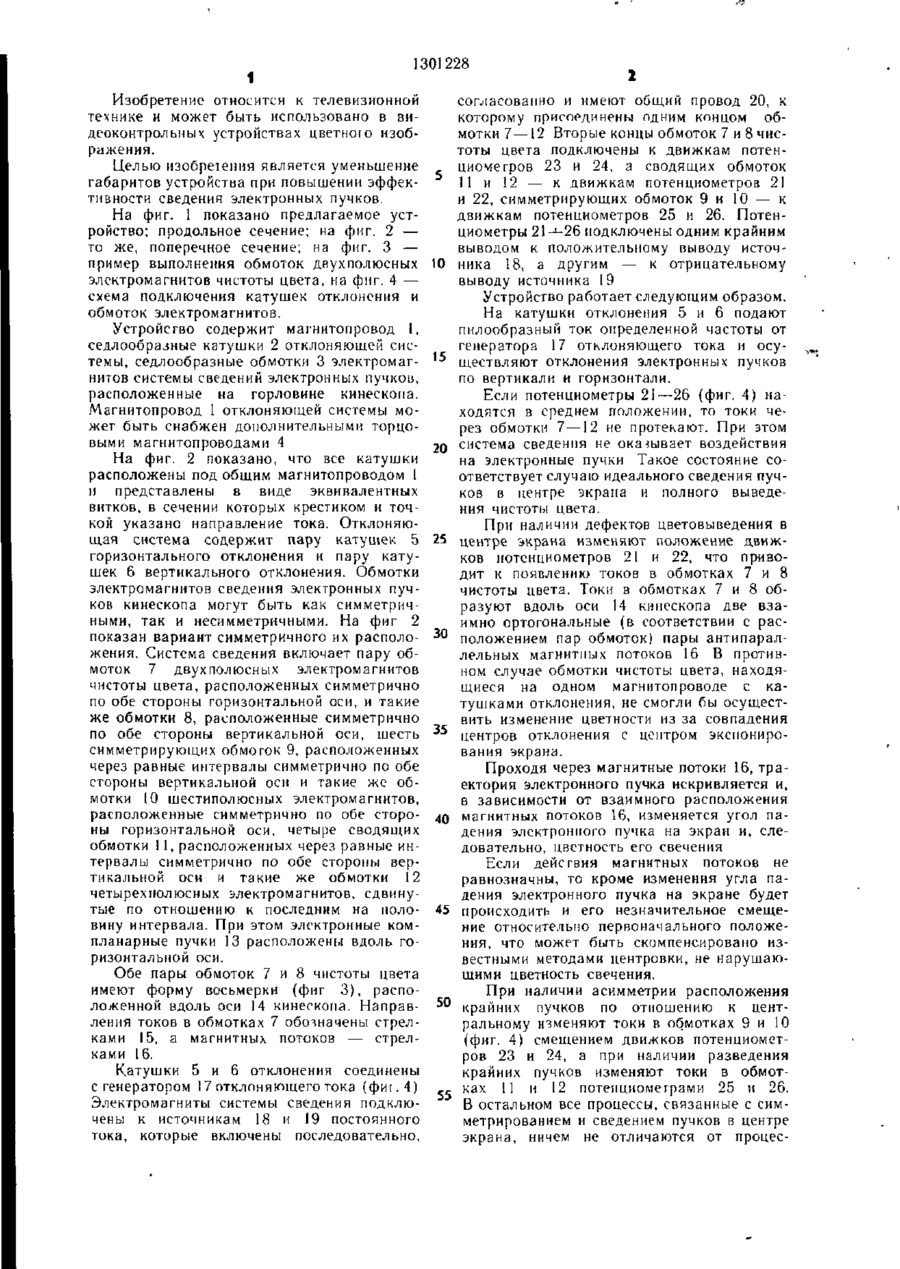

ДЛЯ СЛУЖЕБНОГО ПОПЬЗОВ4НИЯ ЭКЗ *« V U л. Z 5 СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК ш (51) 4 1301228 А1 Н 01 J 29/76 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3885449/24 21 (22) 08 04 85 (72) В П Мартынова Р Я Члиянц и И И Шевченко (53) 621 385 832(088 8) (56) Патенг Франции № 2І67968, кп Н 01 J 29/76 1973 Авторское свидетельство СССР No 769663 кл Н 01 J 29/76, 1978 (54) УСТРОЙСТВО ДЛЯ ОТКЛОНЕНИЯ И СВЕДЕНИЯ ЭЛЕКТРОННЫХ ПУЧКОВ В ЦВЕТНЫХ ЭЛЕКТРОННО ЛУЧЕВЫХ ТРУБКАХ С КОМПЛАНАРНЫМ РАСПО ЛОЖЕНИЕМ ПРОЖЕКТОРОВ (57) И^обретение относится к телев изион ной технике Цель — уменьшение габарн тов устройства при повышении эффектив мости сведения электронных пучков (ЭП) Устройство для отклонения и сведения ЭП в цветных электронно лучевых трубках с ком планариым расположением прожекторов со держит магнитопровод 1 и седлообразные катушки (К) 2 отклоняющей системы (ОС) седлообразные обмотки 3 электромагнитов пары К 5 и 6 горизонтального и верти кального отклонения и пары обмоток 7—12 системы сведения ЭП и электрон ные компланарные пучки ІЗ Цель дости гается тем, что пары обмоток 7—12 раз мешены на магнитопроводе ОС, при этом обмотки 7 и 8 выполнены в форме вось мерки Кроме того, магнитопровод 1 может быть снабжен торцовыми магнитопроводами Устройство может быть испотьзовано в ви деоконтрольных устройствах цветного изоб ражения І з п ф ты 7 ил О (Л о 00 1 1301228 Изобретение относится к телевизионной технике и может быть использовано в видсоконтрольныч устройствах цветного изображения. Целью изобретения является уменьшение габаритов устройства при повышении эффективности сведения электронных пучков. На фиг. 1 показано предлагаемое устройство; продольное сечение; на фиг. 2 — то же, поперечное сечение; на фиг. 3 — пример выполнения обмоток двухполюсных электромагнитов чистоты цвета, на фиг. 4 — схема подключения катушек отклонения и обмоток электромагнитов. Устройство содержит магнитопровод 1, седлообразные катушки 2 отклоняющей системы, седлообразные обмотки 3 электромагнитов системы сведений электронных пучков, расположенные на горловине кинескопа. Магнитопровод 1 отклоняющей системы может быть снабжен дополнительными торцовыми магнитопроводами 4 На фиг. 2 показано, что все катушки расположены под общим магнитопроводом 1 и представлены в виде эквивалентных витков, в сечении которых крестиком и точкой указано направление тока. Отклоняющая система содержит пару катушек 5 горизонтального отклонения и пару катушек 6 вертикального отклонения. Обмотки электромагнитов сведения электронных пучков кинескопа могут быть как симметричными, так и несимметричными. На фиг 2 показан вариант симметричного их расположения. Система сведения включает пару обмоток 7 двухполюсных электромагнитов чистоты цвета, расположенных симметрично по обе стороны горизонтальной оси, и такие же обмотки 8, расположенные симметрично по обе стороны вертикальной оси, шесть симметрирующих обмоток 9, расположенных через равные интервалы симметрично по обе стороны вертикальной оси и такие же обмотки 10 шестиполюсных электромагнитов, расположенные симметрично по обе стороны горизонтальной оси, четыре сводящих обмотки 1 1, расположенных через равные интервалы симметрично по обе стороны вертикальной оси и такие же обмотки 12 четырех полюсных электромагнитов, с двину 10 15 20 25 30 35 40 тые по отношению к последним на поло- 45 вину интервала. При этом электронные компланарные пучки 13 расположены вдоль горизонтальной оси. Обе пары обмоток 7 и 8 чистоты цвета имеют форму восьмерки (фиг 3), расположенной вдоль оси 14 кинескопа. Направ- 50 ления токов в обмотках 7 обозначены стрелками 15, а магнитных потоков — стрелками 16. Катушки 5 и 6 отклонения соединены с генератором 17 отклоняющего тока (фиг. 4) Электромагниты системы сведения подклю- 55 чены к источникам 18 и 19 постоянного тока, которые включены последовательно, согласованно и имеют общий провод 20, к которому присоединены одним концом обмотки 7—12 Вторые концы обмоток 7 и 8 чистоты цвета подключены к движкам потенциометров 23 и 24, а сводящих обмоток 11 и 12 — к движкам потенциометров 2І и 22, симметрирующих обмоток 9 и 10 — к движкам потенциометров 25 и 26. Потенциометры 21—26 подключены одним крайним выводом к положительному выводу источника 18, а другим к отрицательному выводу источника 19 Устройство работает следующим образом. На катушки отклонения 5 и 6 подают пилообразный ток определенной частоты от генератора 17 отклоняющего тока и осуществляют отклонения электронных пучков по вертикали и горизонтали. Если потенциометры 21—26 (фиг. 4) находятся в среднем положении, то токи через обмотки 7—12 не протекают. При этом система сведения не оказывает воздействия на электронные пучки Такое состояние соответствует случаю идеального сведения пучков в центре экрана и полного выведения чистоты цвета. При наличии дефектов цветовыведения в центре экрана изменяют положение движков потенциометров 21 и 22, что приводит к появлению токов в обмотках 7 и 8 чистоты цвета. Токи в обмотках 7 и 8 образуют вдоль оси 14 кинескопа две взаимно ортогональные (в соответствии с расположением пар обмоток) пары антипараллельных магнитных потоков 16 В противном случае обмотки чистоты цвета, находящиеся на одном магнитопроводе с катушками отклонения, не смогли бы осуществить изменение цветности из за совпадения центров отклонения с центром экспонирования экрана. Проходя через магнитные потоки 16, траектория электронного пучка искривляется и, в зависимости от взаимного расположения магнитных потоков 16, изменяется угол падения электронного пучка на экран и, следовательно, цветность его свечения Если действия магнитных потоков не равнозначны, то кроме изменения угла падения электронного пучка на экране будет происходить и его незначительное смещение относительно первоначального положения, что может быть скомпенсировано известными методами центровки, не нарушающими цветность свечения. При наличии асимметрии расположения крайних пучков по отношению к центральному изменяют токи в обмотках 9 и 10 (фиг. 4) смещением движков потенциометров 23 и 24, а при наличии разведения крайних пучков изменяют токи в обмотках 11 и 12 потенциометрами 25 и 26. В остальном все процессы, связанные с симметрированием и сведением пучков в центре экрана, ничем не отличаются от процес 1301228 гронпо тучеРЫv 4 Tliv6h 1\ Г J ~* коми йняним їм планарных электронных пучков постоянными расположением прожекторов, содержащее кольцевыми МНОГОПОЛЮСНЫМИ магнитами отклоняющую систему с катушками вертиТаким образом, расположение катушек кального и юризонтального отк юіїс-шія, pa t отклоняющей системы и электромагнитов мешенными на кольцевом маі нитоироио ц\ системы сведения на общем магии гопрово и систему сведения электронных п\чмш в де позволяет одновременно сократить длину центре экрана, состоящую из пары чеіьірех всего устройства и увеличить протяженполюсных, пары шестиполюсных и пары ность обмоток системы сведения, повысив двухполюсных элек грома і нщов с обмогка тем самым эффективность ее действия ми, отличающееся тем, что, с целью уменьУстановка дополнительных магнитопро- и> шения габаритов при повышении ^ффекгшзводов 4 (фиг 1) с обоих торцев магни ности сведения электронных пучков, обмоттопровода отклоняющей системы позволяет, ки электромагнитов системы сведения элекне меняя длины маі нитопровода I и кату тронных пучков в центре экрана размещешек 2 отклоняющей системы, увеличить ны на маї нитопроводе отклоняющей сисю протяженность седлообразных обмоток 3 сисмы, при этом обмотки двухполюсных электемы сведения, увеличив тем самым длину 15 тромагнитов выпопнены в форме восьмерки пролета электронных пучков в магнитных 2 Усіройство по п I, (сличающееся линзах сие темы сведения, что приводит тем, что с обоих торцов магнигопровода к повышению эффективности действия оботклоняющей системы установлены дополмоток нительные маі нитопроводы, d осевая протяФормула июврстешш 20 женность обмоток іиектромаї ннтов суммар1 УСТРОЙСТВО ДЛЯ ОТКЛОНСПИН И (ВС ной иротя/кенносгл млгкнтопровода дения электронных пучков в цветных Фиг. 7 1301228 фиг. 2 w фиг. З 1301228 Составите^ В Гаврюшин РедакторЕ Зубиетова Техред И Верес Корректор А Тяско Заказ 371/ДСП Тираж 358 Подписное ВНИИГШ Государственного комитета СССР по делам изобретении и открытий 113035 Москва Ж - 3 5 Раушская наб д 4/5 Производственно полиграфическое предприятие, г Ужгород, ул Проектная 4
