Магнітний відхилювальний пристрій для електроннопроменевих трубок

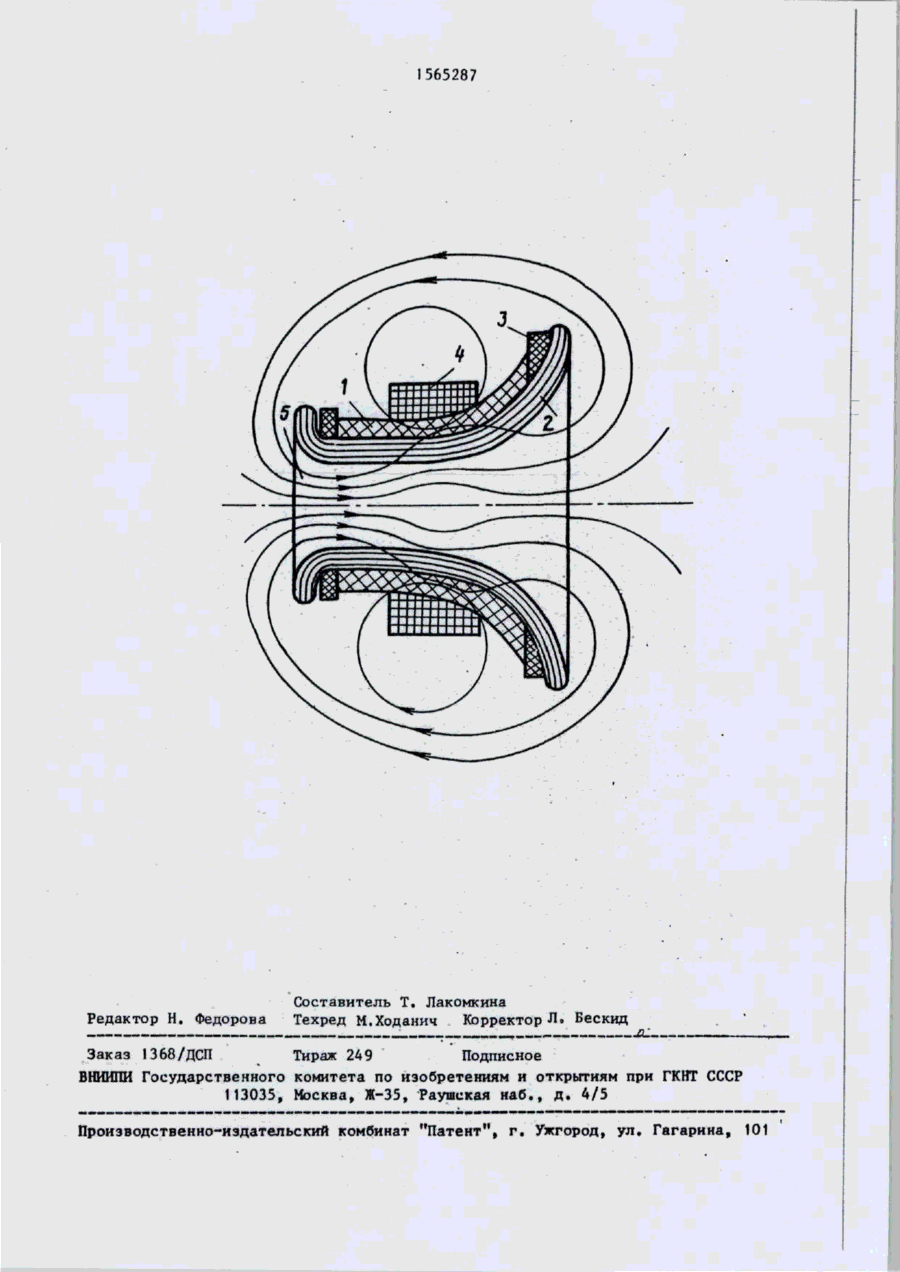

* В ' > ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ N » союз СОВЕТСНИХ СОЦИАЛИСТЖЕСНИХ РЕСПУБЛИН (19) SU(1I, 1565287 А1 00 (51)5 Н 01 J 29/76 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і (21) 4334063/24-21 (22) 30.11.87 (71) Львовский политехнический институт им. Ленинского комсомола (72) Б. И. Любннецкая и А. Д. Педан (53) 621.385.832(088.8) (56) Бонштедт Б . Э . , Маркович М. Б . Фокусировка и отклонение пучков в электронно-лучевых приборах. М.: Советское радио, 1967, с . 111. Авторское свидетельство СССР № 214679, кл. Н 01 J 29/76, 1963. (54) МАГНИТНОЕ ОТКЛОНЯЮЩЕЕ УСТРОЙСТВО ДЛЯ ЭЛЕКТРОННО-ЛУЧЕВЫХ ТРУБОК (57) Изобретение относится к электронной технике и м'ожет быть использовано в электронно-лучевых трубках. Целью Изобретение относится к электронной технике и может быть использовано в электронно-лучевых трубках с электромагнитным отклонением электронного луча. Цель изобретения - обеспечение возможности повышения точности юстировки независимо от типа отклоняющего устройства. , На чертеже представлено продольное сечение магнитного отклоняющего устройства. Устройство содержит магнитопровод 1, катушки 2 возбуждения строчного отклонения, катушки 3 возбуждения кадрового отклонения, вспомогательную котировочную катушку 4. Магнитопровод 1 концентрирует магнитные силовые линии отклоняющего поля вне рабочей области отклонения и 18-90 изобретения является обеспечение возможности повышения точности юстировки независимо от типа отклоняющего устройства. Седлообразное, ста торное или тороидальное отклоняющее устройство содержит магнитопровод, катушки возбуждения и вспомогательную юстировочную катушку, которая размещена со стороны наружной поверхности магнитопровода в пределах между двумя ПОПереЧНЫМИ ПЛОСКОСТЯМИ, ОТСТОЯЩИМИ от торцов магнитолровода на расстояниях, равных \/3 его осевой длины. Такое расположение вспомогательной котировочной катушки позволяет непосредственно выявить положение оси отклоняющего устройства. 1 ип. совместно с катушками 2 и 3 формирует пространственное распределение напряженности отклоняющего магнитного поля. Вспомогательная котировочная катушка 4 совместно с магнитопроводом 1 предназначена для формирования соленоидального магнитного поля, используемого в процессе юстировки отклоняющего устройства. Устройство работает следующим образом. При подаче переменного тока в • вспомогательную катуїчку 4 вокруг витков последней образуется магнитное поле, силовые линии 5 которого замыкаются вокруг витков катушки, проходя через свободное пространство и магнитопровод. Силовые линии 5, концентрируясь R стеню млгни'іопровода непосредственно под ісятушкоЯ 2, по \ р~.~- СП СЛ 00 1565287 вносящих искажения в поле. При этом мере удаления от нее попадают в торсами витки вспомогательной катушки цовые участки магнитопровода. Эти чаоказываются экранированными от рабости сердечника в данном случае выполчего объема стенкой магнитопровода. няют роль полюсов электромагнита, Такое расположение вспомогательной обмоткой возбуждения которого являеткатушки позволяет непосредственно выся вспомогательная катушка 4. Из-за явить положение оси отклоняющего устконечности значения магнитной прониройства, при этом появляется возможцаемости магнитопровода часть силовых ность добиться большей точности взалиний, выходя из внутренней стенки (О имной съюстированности пучка и оси крайних третей магнитопровода, прохоотклоняющего устройства. Расположение дит через его внутреннюю полость у вспомогательной катушки со стороны его торцов и образует там две явно наружной поверхности магнитопровода выраженные области магнитного поля с позволяет легко реализовать его для соленоидальными признаками. Располо15 различных конструктивных типов откложение осей симметрии этих областей няющих устройств: седлообразных, став пространстве определяется только торных или тороидальных. параметрами магнитопровода..Такая однозначность расположения оси симметрии имеет место благодаря тому, Формула и з о б р е т е н и я что вспомогательная катушка располо- 20 жена в средней трети наружной поверхМагнитное отклоняющее устройство ности -магнитопровода, а две его крайдля электронно-лучевых трубок, содерние трети,выполняют роль полюсов элежащее магнитопровод, катушки возбужктромагнита. - . 25 дения и вспомогательную котировочную Таким образом, в предлагаемом устррйстве вспомогательная катушка вынесена из рабочей зоны, где происходит ' электронный пучок, и расположена в 30 средней трети на наружной поверхности сердечника, что обеспечивает формирование фокусирующего поля в рабочей зоне исключительно торцами самого магнитопровода, на которых нет витков, 35 катушку, о т л и ч а ю щ е е с я тем, что, с целью повышения точности юстировки независимо от типа отклоняющего устройства, вспомогательная котировочная катушка размещена со стороны наружной поверхности магнитопровода в пределах между двумя поперечными плоскостями, отстоящими от торцов магнитопровода на расстояниях, равных 1/3 его осевой длины. 1565287 Редактор Н, Федорова Составитель Т. Лакомкина Техред М.Ходанич Корректор-Л. Бескид Заказ 1368/ДСП Тираж 249 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент"» г. Ужгород, ул, Гагарина, 101
