Спосіб виготовлення магнітної відхилювальної системи для електронно-променевої трубки

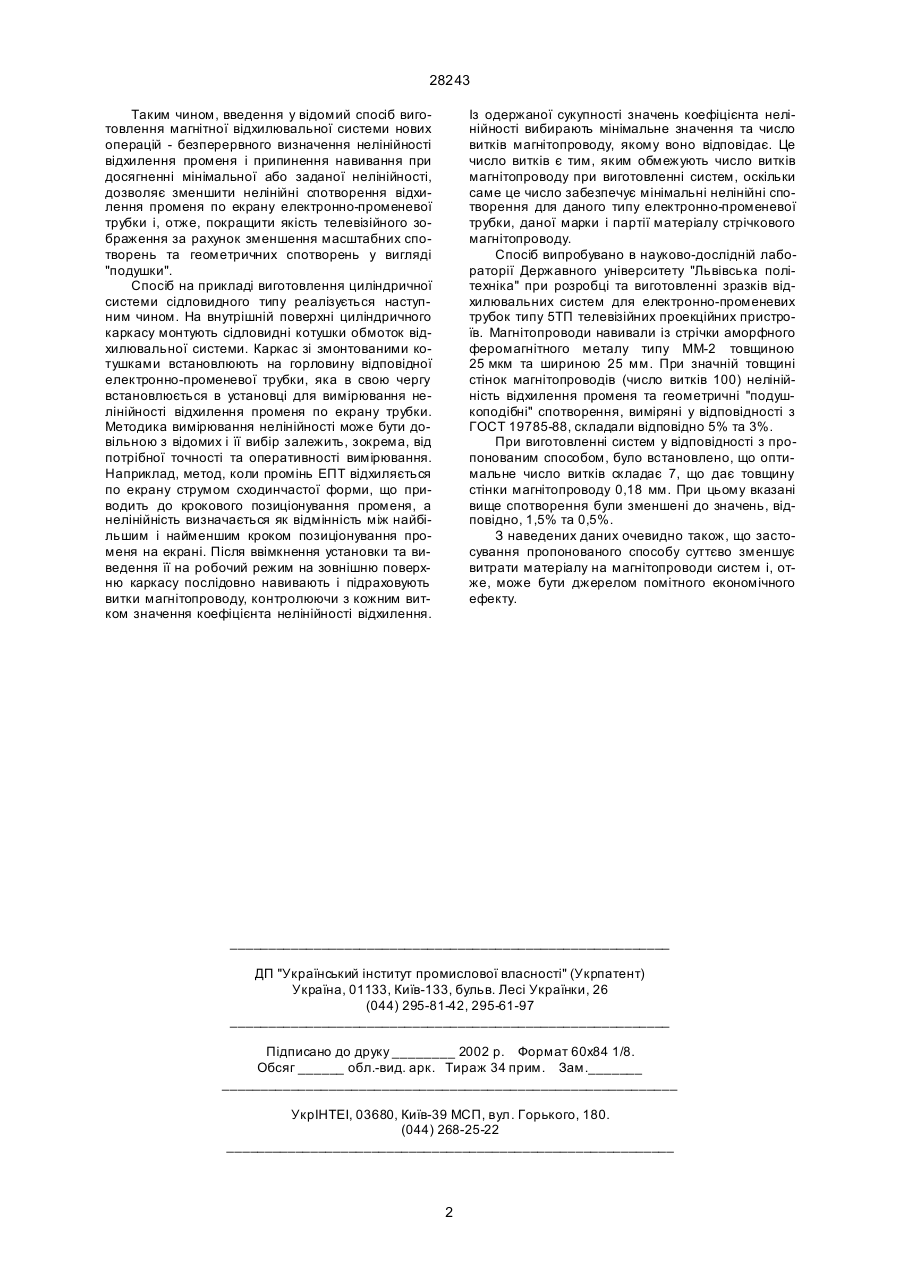

Спосіб виготовлення магнітної відхилювальної системи для електронно-променевої трубки, що включає виготовлення магнітопроводу з металевої феромагнітної стрічки шляхом навивання, який відрізняє ться тим, що у процесі навивання безперервно визначають нелінійність відхилення променя і припиняють навивання при досягненні мінімальної або заданої нелінійності. (19) (21) 95114813 (22) 09.11.1995 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Педан Анатолій Дмитрович (73) ДЕРЖАВНИЙ УНІВЕРСИТЕТ ПОЛІТЕХНІКА" 28243 Таким чином, введення у відомий спосіб виготовлення магнітної відхилювальної системи нових операцій - безперервного визначення нелінійності відхилення променя і припинення навивання при досягненні мінімальної або заданої нелінійності, дозволяє зменшити нелінійні спотворення відхилення променя по екрану електронно-променевої трубки і, отже, покращити якість телевізійного зображення за рахунок зменшення масштабних спотворень та геометричних спотворень у вигляді "подушки". Спосіб на прикладі виготовлення циліндричної системи сідловидного типу реалізується наступним чином. На внутрішній поверхні циліндричного каркасу монтують сідловидні котушки обмоток відхилювальної системи. Каркас зі змонтованими котушками встановлюють на горловину відповідної електронно-променевої трубки, яка в свою чергу встановлюється в установці для вимірювання нелінійності відхилення променя по екрану трубки. Методика вимірювання нелінійності може бути довільною з відомих і її вибір залежить, зокрема, від потрібної точності та оперативності вимірювання. Наприклад, метод, коли промінь ЕПТ відхиляється по екрану струмом сходинчастої форми, що приводить до крокового позиціонування променя, а нелінійність визначається як відмінність між найбільшим і найменшим кроком позиціонування променя на екрані. Після ввімкнення установки та виведення її на робочий режим на зовнішню поверхню каркасу послідовно навивають і підраховують витки магнітопроводу, контролюючи з кожним витком значення коефіцієнта нелінійності відхилення. Із одержаної сукупності значень коефіцієнта нелінійності вибирають мінімальне значення та число витків магнітопроводу, якому воно відповідає. Це число витків є тим, яким обмежують число витків магнітопроводу при виготовленні систем, оскільки саме це число забезпечує мінімальні нелінійні спотворення для даного типу електронно-променевої трубки, даної марки і партії матеріалу стрічкового магнітопроводу. Спосіб випробувано в науково-дослідній лабораторії Державного університету "Львівська політехніка" при розробці та виготовленні зразків відхилювальних систем для електронно-променевих трубок типу 5ТП телевізійних проекційних пристроїв. Магнітопроводи навивали із стрічки аморфного феромагнітного металу типу ММ-2 товщиною 25 мкм та шириною 25 мм. При значній товщині стінок магнітопроводів (число витків 100) нелінійність відхилення променя та геометричні "подушкоподібні" спотворення, виміряні у відповідності з ГОСТ 19785-88, складали відповідно 5% та 3%. При виготовленні систем у відповідності з пропонованим способом, було встановлено, що оптимальне число витків складає 7, що дає товщину стінки магнітопроводу 0,18 мм. При цьому вказані вище спотворення були зменшені до значень, відповідно, 1,5% та 0,5%. З наведених даних очевидно також, що застосування пропонованого способу суттєво зменшує витрати матеріалу на магнітопроводи систем і, отже, може бути джерелом помітного економічного ефекту. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
