H01Q 5/00 — Пристрої, що забезпечують одночасну роботу антен у двох або більше різних діапазонах хвиль

Номер патенту: 107376

Опубліковано: 25.12.2014

Автори: Нудьга Олександр Олександрович, Савочкін Олександр Анатолійович

МПК: H01Q 5/00

Мітки: багатодіапазонна, антена, поляризації, кругової

Формула / Реферат:

Багатодіапазонна антена кругової поляризації, що містить плоский випромінювач трикутної форми і металевий екран, причому плоский випромінювач трикутної форми виконаний з резонуючими отворами трикутної форми, яка відрізняється тим, що плоский випромінювач трикутної форми розташовано паралельно до площини екрана на відстані d, вибраній із співвідношення: 0,005 l £ d £ 0,15 l, де l - середня довжина хвилі, при...

Номер патенту: 90445

Опубліковано: 11.05.2010

Автори: Борисенко Анатолій Олексійович, Состановський Дмитро Львович

МПК: H01Q 21/00, H01Q 13/00, H01Q 5/00 ...

Мітки: антена, надширокосмугова

Формула / Реферат:

1. Надширокосмугова антена, що містить дві провідні поверхні, яка відрізняється тим, що одна з провідних поверхонь має форму зірки, промені якої загнуті до другої розімкненої провідної поверхні і жорстко з'єднані через фідери з другою розімкненою провідною поверхнею таким чином, що зазначені поверхні утворюють принаймні два рупори та принаймні одну петлю.2. Надширокосмугова антена за п. 1, яка відрізняється тим, що зазначені поверхні...

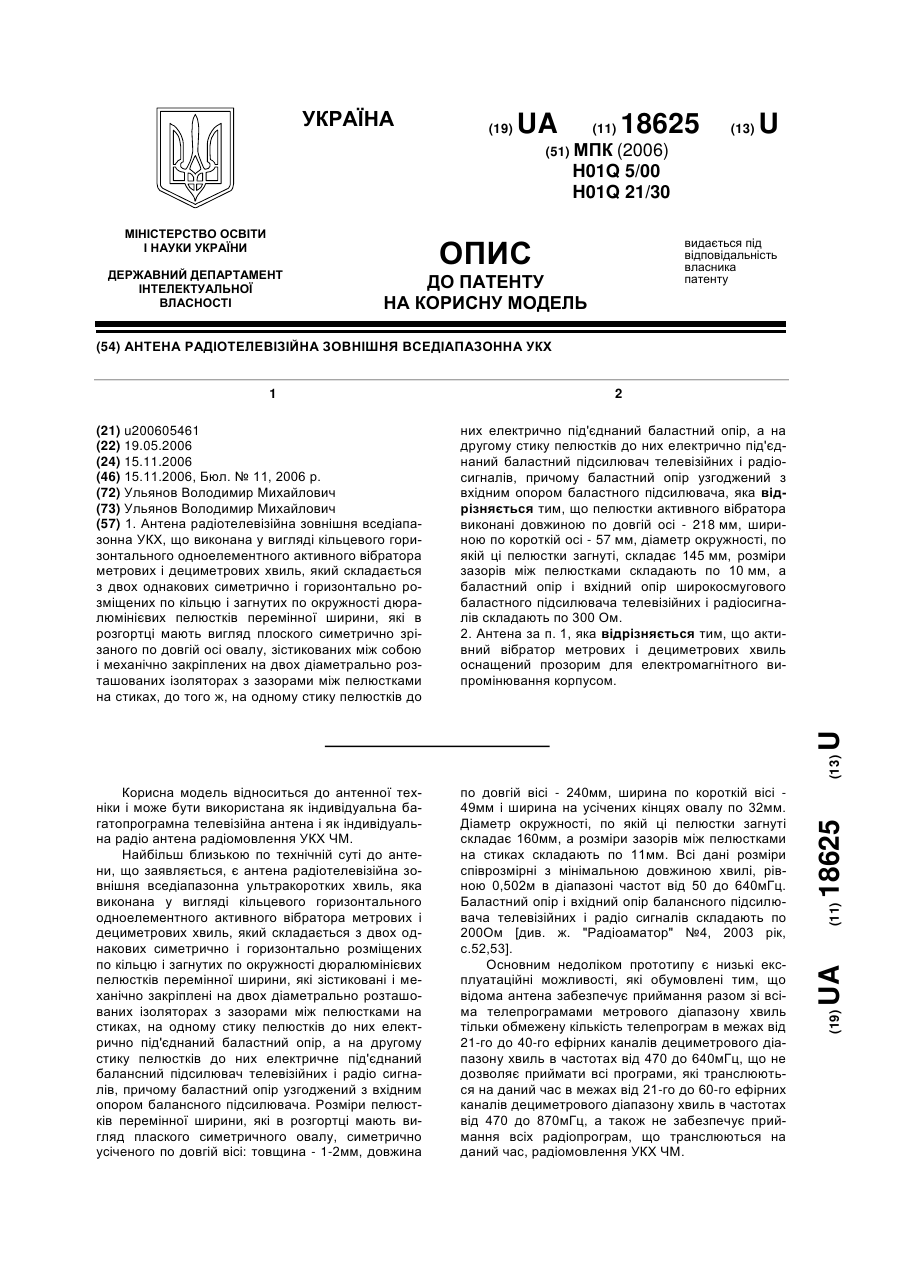

Номер патенту: 18625

Опубліковано: 15.11.2006

Автор: Ульянов Володимир Михайлович

МПК: H01Q 5/00, H01Q 21/30

Мітки: зовнішня, радіотелевізійна, укх, вседіапазонна, антена

Формула / Реферат:

1. Антена радіотелевізійна зовнішня вседіапазонна УКХ, що виконана у вигляді кільцевого горизонтального одноелементного активного вібратора метрових і дециметрових хвиль, який складається з двох однакових симетрично і горизонтально розміщених по кільцю і загнутих по окружності дюралюмінієвих пелюстків перемінної ширини, які в розгортці мають вигляд плоского симетрично зрізаного по довгій осі овалу, зістикованих між собою і механічно...

Номер патенту: 77231

Опубліковано: 15.11.2006

Автор: Кучін Анатолій Олексійович

МПК: H01Q 5/00, H01Q 21/30

Мітки: кучіна, антена, телевізійна

Формула / Реферат:

Телевізійна антена, яка складається з аперіодичного рефлектора, виконаного із несучої та паралельно розташованих штаб, до несучої механічно закріплене через ізолятори активне полотно антени, виконане у вигляді розімкнутих ромбоподібних елементів, яка відрізняється тим, що додатково містить коригуючі синфазні пасивні ґратки, що складаються з чотирьох вібраторів, розташованих симетрично на заданій відстані від аперіодичного рефлектора, чотири...

Номер патенту: 65488

Опубліковано: 15.03.2004

Автори: Состановський Дмитро Львович, Борисенко Анатолій Олексійович

МПК: H01Q 19/00, H01Q 5/00

Мітки: язик, антена, дракона, надширокосмугова

Формула / Реферат:

1. Надширокосмугова антена, яка містить дві провідні поверхні, що утворюють рупор, яка відрізняється тим, що рупор виконаний асиметричним, а зазначені поверхні додатково утворюють петлю з розривом.2. Надширокосмугова антена за п. 1, яка відрізняється тим, що характеризується односпрямованістю.3. Надширокосмугова антена за п. 1, яка відрізняється тим, що додатково має комплексне електричне навантаження, розміщене у розриві...

Номер патенту: 1922

Опубліковано: 15.07.2003

Автори: Кірік Ігор Олександрович, Клікман Володимир Готліпович, Ржендзицький Анатолій Вікентійович

МПК: H01Q 11/00, H01Q 5/00

Мітки: антена, логоперіодична

Формула / Реферат:

1. Логоперіодична антена, що містить живильну лінію і підключені до неї ряд симетричних вібраторів, яка відрізняється тим, що вібратори виконані V-подібної форми з можливістю роботи кожного з них як у метровому, так і в дециметровому діапазоні частот, і з кутом при вершині між їхніми плечима від 100° до 130°, який залежить від співвідношення електричної довжини вібратора до довжини хвилі, при цьому електрична довжина вібраторів метрового...

Номер патенту: 44815

Опубліковано: 15.03.2002

Автор: Бакун Мирон Іванович

МПК: H01Q 21/30, H01Q 5/00

Мітки: телевізійна, антена, всехвильова

Формула / Реферат:

1. Антена телевізійна всехвильова, яка складається з рефлектора, перед яким, розміщені по висоті і механічно закріплені до несучої через ізолятори чотири директорних антени, причому в трьох нижніх директорних антенах встановлені активні вібратори дециметрового діапазону хвиль, |активний вібратор метрового діапазону хвиль, а несуча з директорними антенами механічно закріплена на заданій відстані до рефлектора, активні вібратори електрично...

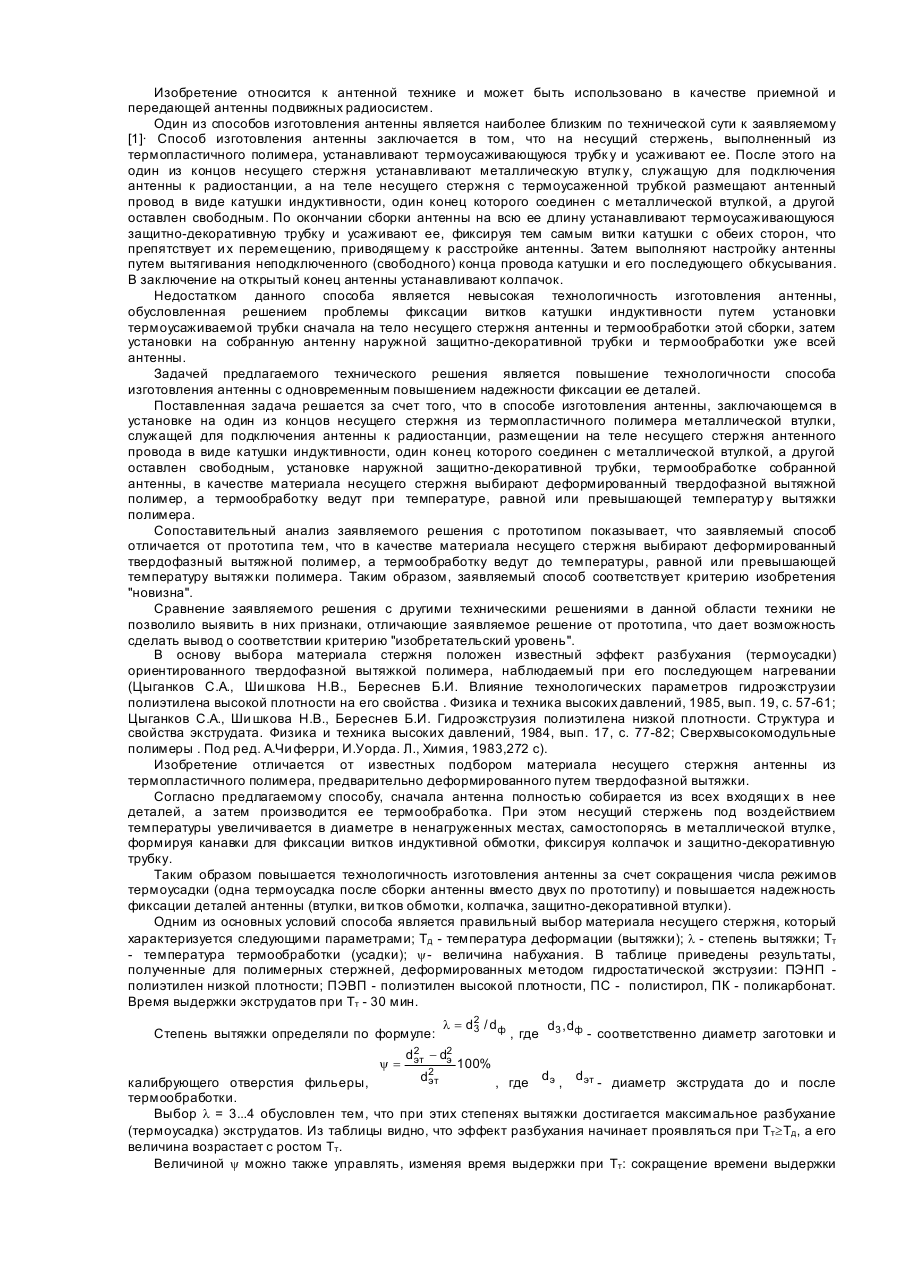

Номер патенту: 20049

Опубліковано: 25.12.1997

Автори: Білошенко Віктор Олександрович, Чигорин Леонід Олександрович, Варюхін Віктор Миколайович

МПК: H01Q 9/04, H01Q 5/00

Мітки: виготовлення, спосіб, антени

Формула / Реферат:

Способ изготовления антенны, включающий размещение на несущем стержне из полимера деталей антенны и последующую ее термообработку, отличающийся тем, что в качестве полимера выбирают полимер, деформированный твердофазной вытяжкой, а термообработку ведут при температуре, равной или превышающей температуру вытяжки полимера.
