H02K 3/50 — кріплення лобових частин обмоток, зрівнювачів або їх з’єднань

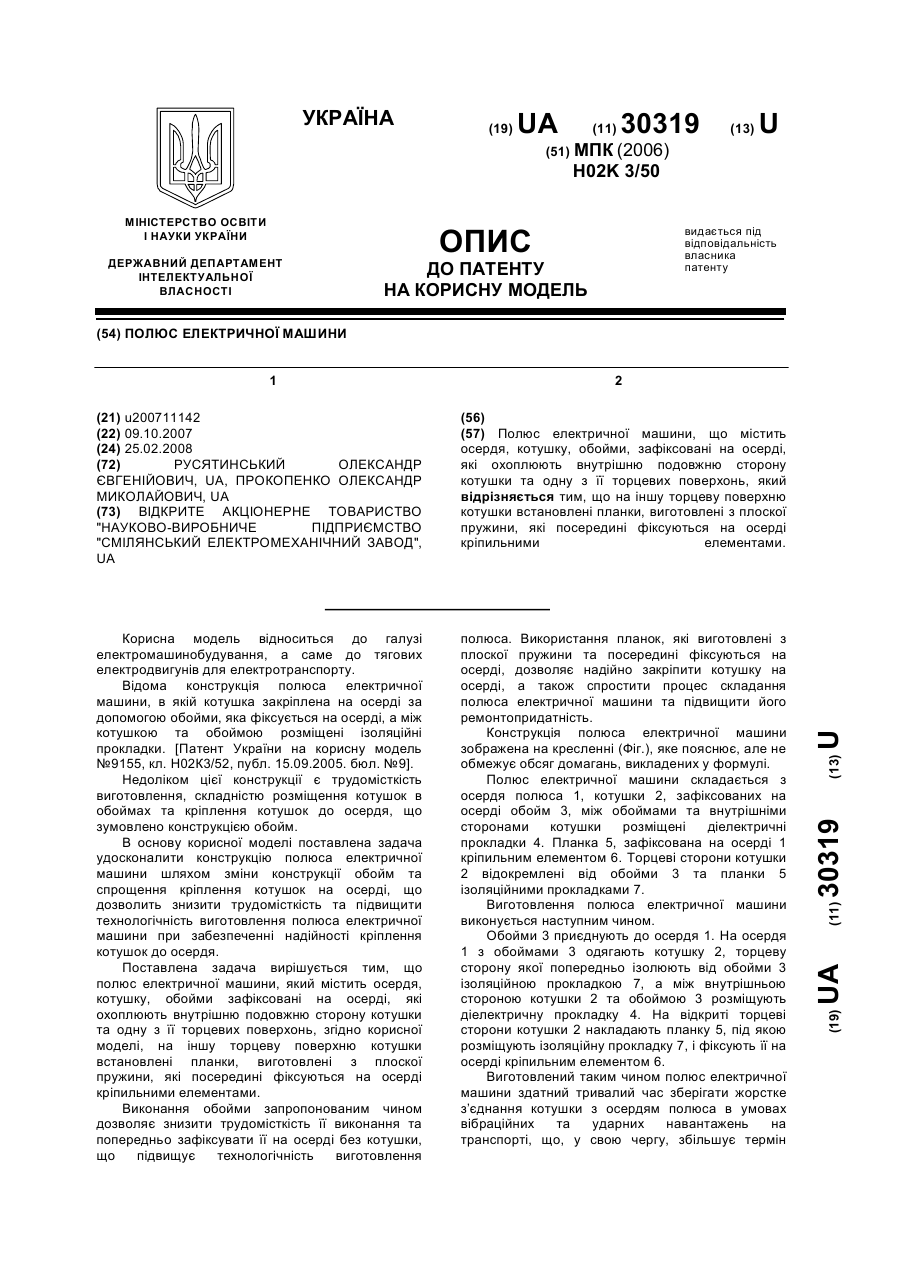

Номер патенту: 30319

Опубліковано: 25.02.2008

Автори: Русятинський Олександр Євгенійович, Прокопенко Олександр Миколайович

МПК: H02K 3/50

Мітки: полюс, машини, електричної

Формула / Реферат:

Полюс електричної машини, що містить осердя, котушку, обойми, зафіксовані на осерді, які охоплюють внутрішню подовжню сторону котушки та одну з її торцевих поверхонь, який відрізняється тим, що на іншу торцеву поверхню котушки встановлені планки, виготовлені з плоскої пружини, які посередині фіксуються на осерді кріпильними елементами.

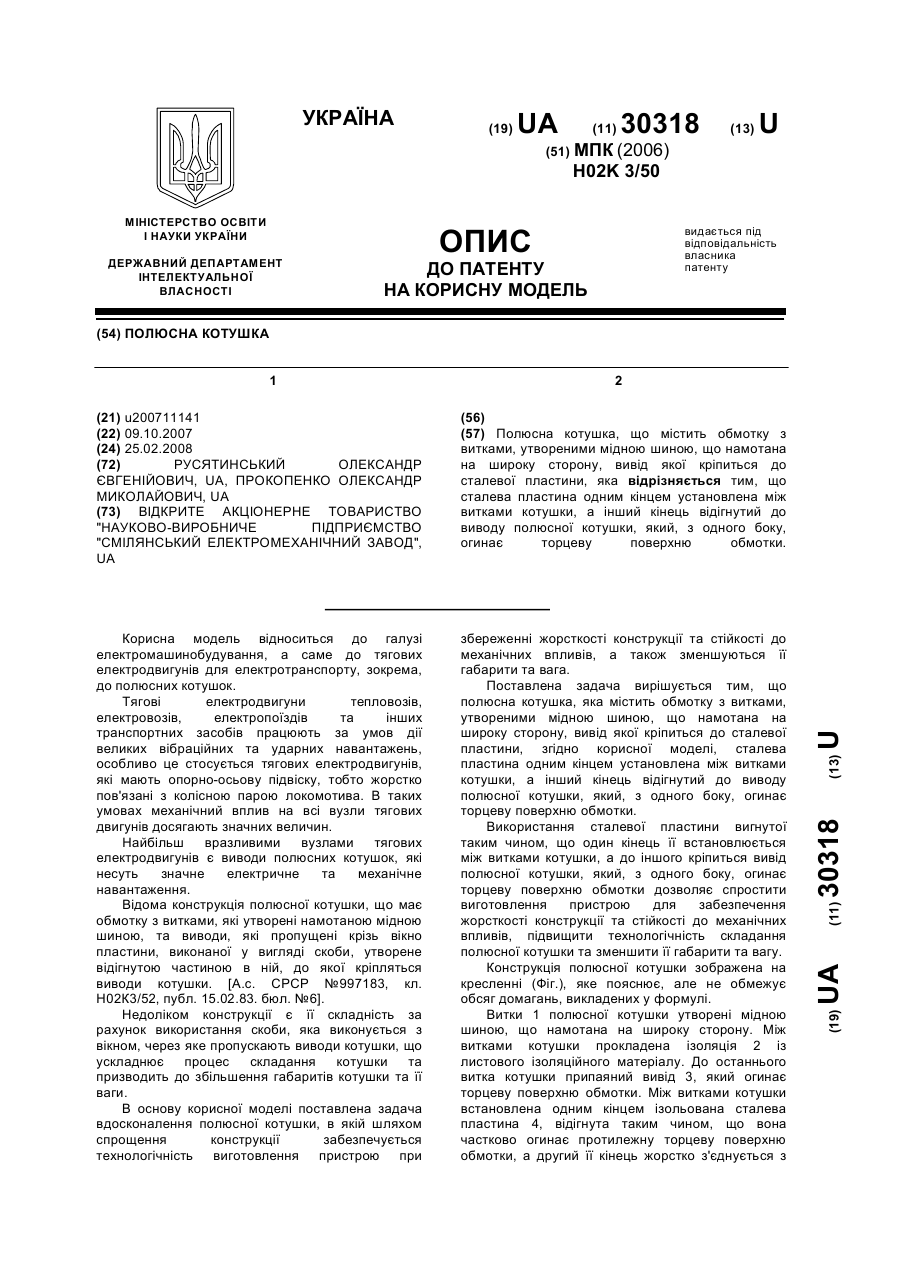

Номер патенту: 30318

Опубліковано: 25.02.2008

Автори: Русятинський Олександр Євгенійович, Прокопенко Олександр Миколайович

МПК: H02K 3/50

Мітки: котушка, полюсна

Формула / Реферат:

Полюсна котушка, що містить обмотку з витками, утвореними мідною шиною, що намотана на широку сторону, вивід якої кріпиться до сталевої пластини, яка відрізняється тим, що сталева пластина одним кінцем установлена між витками котушки, а інший кінець відігнутий до виводу полюсної котушки, який, з одного боку, огинає торцеву поверхню обмотки.

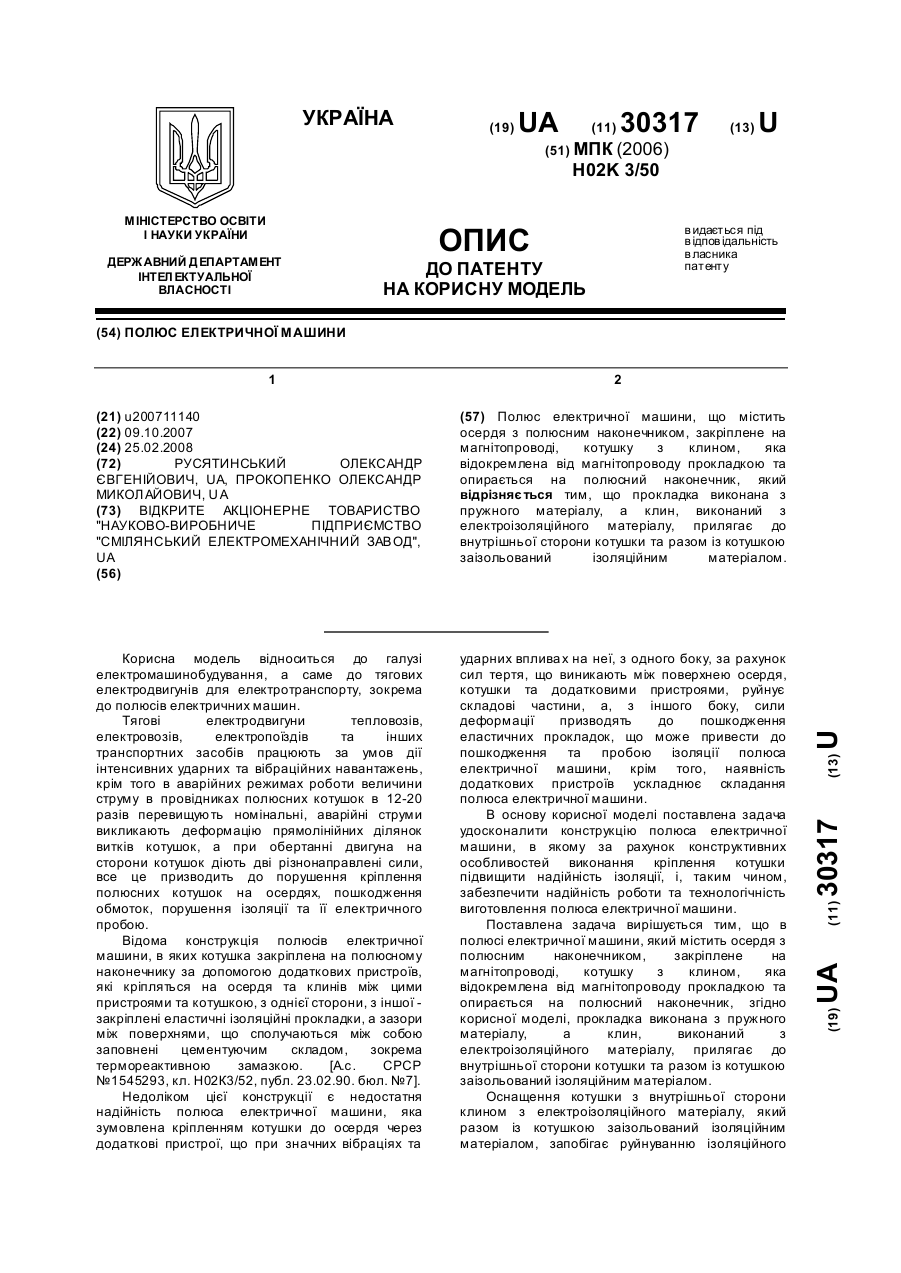

Номер патенту: 30317

Опубліковано: 25.02.2008

Автори: Прокопенко Олександр Миколайович, Русятинський Олександр Євгенійович

МПК: H02K 3/50

Мітки: машини, електричної, полюс

Формула / Реферат:

Полюс електричної машини, що містить осердя з полюсним наконечником, закріплене на магнітопроводі, котушку з клином, яка відокремлена від магнітопроводу прокладкою та опирається на полюсний наконечник, який відрізняється тим, що прокладка виконана з пружного матеріалу, а клин, виконаний з електроізоляційного матеріалу, прилягає до внутрішньої сторони котушки та разом із котушкою заізольований ізоляційним матеріалом.

Номер патенту: 69793

Опубліковано: 15.06.2005

Автори: Лазарев Георгій Венедиктович, Рибка Яків Володимирович, Лановий Володимир Григорович, Федосеєва Валентина Федорівна, Пономарьов В'ячеслав Павлович, Санченко Олександр Володимирович, Бондарєв Олександр Олександрович

МПК: H02K 3/50

Мітки: якір, машини, електричної

Формула / Реферат:

1. Якір електричної машини, що включає циліндричну базову немагнітну втулку, яка має внутрішню порожнину, ізольований магнітопровід, а також виконану із ізольованих провідників обмотку, наприклад хвильову, робочі ділянки якої укладені паралельно осі якоря, який відрізняється тим, що базова немагнітна втулка має у місці розміщення магнітопроводу, виконаного у вигляді втулки, поясок на своїй зовнішній поверхні, діаметр якого більший або...

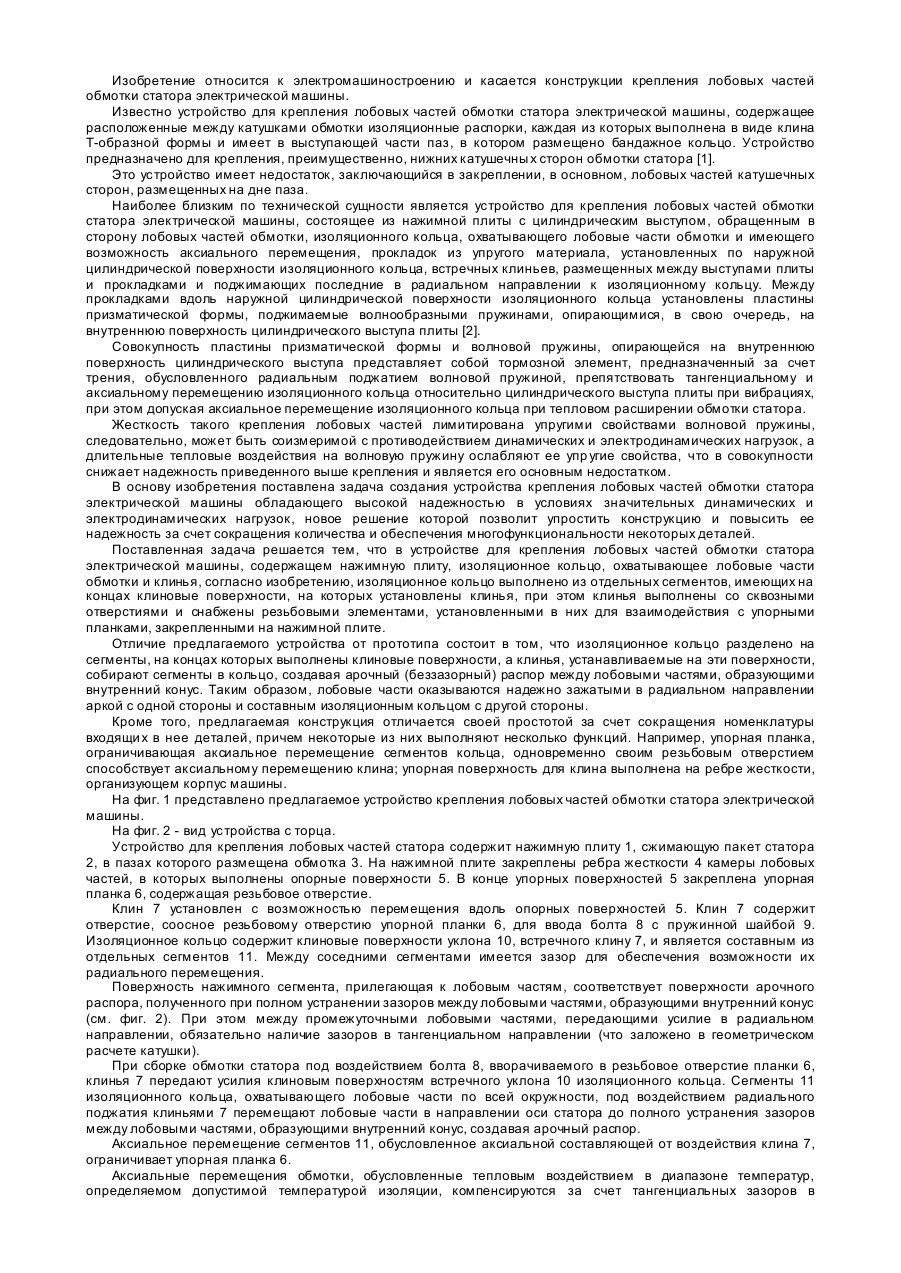

Номер патенту: 4964

Опубліковано: 28.12.1994

Автори: Жимолохов Олег Михайлович, Лівшиць Олександр Лазаревич, Кузьмін Віктор Володимирович, Рабінович Володимир Мордохеєвич

МПК: H02K 3/50

Мітки: кріплення, статора, частин, електричної, машини, лобових, обмотки, пристрій

Формула / Реферат:

Устройство для крепления лобовых частей об­мотки статора электрической машины, содержа­щее стержни, установленные в отверстиях кронштейнов, и гибкие тяги, снабженные по кон­цам узлами натяга, состоящими из втулок и гаек, отличающееся тем, что, с целью повышения на­дежности, оно снабжено тарированными упругими элементами, установленными между гайками и стержнями, и имеющими поверхности для взаимодействия с измерителем.

Номер патенту: 4298

Опубліковано: 27.12.1994

Автори: Ракогон Володимир Григорович, Каплунов Вадим Борисович, Кільдішев Василь Семенович, Карпман Давид Бенціонович, Левицький Анатолій Кузьмович

МПК: H02K 3/50

Мітки: неявнополюсної, машини, електричної, ротор

Формула / Реферат:

1. Ротор неявнополюсной электрической ма­шины, в частности турбогенератора, содержащий бочку с обмоткой возбуждения, закрепленной в лобовых частях бандажными кольцами, консольно посаженными на бочку ротора и фиксированными от осевого смещения с помощью разрезной шпон­ки, входящей одной частью в кольцевую канавку на внутренней расточке бандажного кольца, а дру­гой - в канавку на роторе, снабженной кольцевой полкой, направленной аксиально в...

Номер патенту: 2512

Опубліковано: 26.12.1994

Автори: Гоцкало Георгій Григорович, Понікаровський Михайло Георгійович, Шумовський Віктор Валентинович, Гавріш Віктор Григорович, Юр'єв Олексій Семенович, Козлов Юрій Констянтинович

МПК: H02K 3/50

Мітки: обмотки, пристрій, статора, кріплення, лобових, частин

Формула / Реферат:

Устройство для крепления лобовых частей обмотки статора электрической машины, содержащее нажимную плиту, изоляционное кольцо, охватывающее лобовые части обмотки, и клинья, отличающееся тем, что изоляционное кольцо выполнено из отдельных сегментов, имеющих на концах клиновые поверхности, на которых установлены клинья, при этом клинья выполнены со сквозными отверстиями и снабжены резьбовыми элементами, установленными в них для взаимодействия с...
