Полюс електричної машини

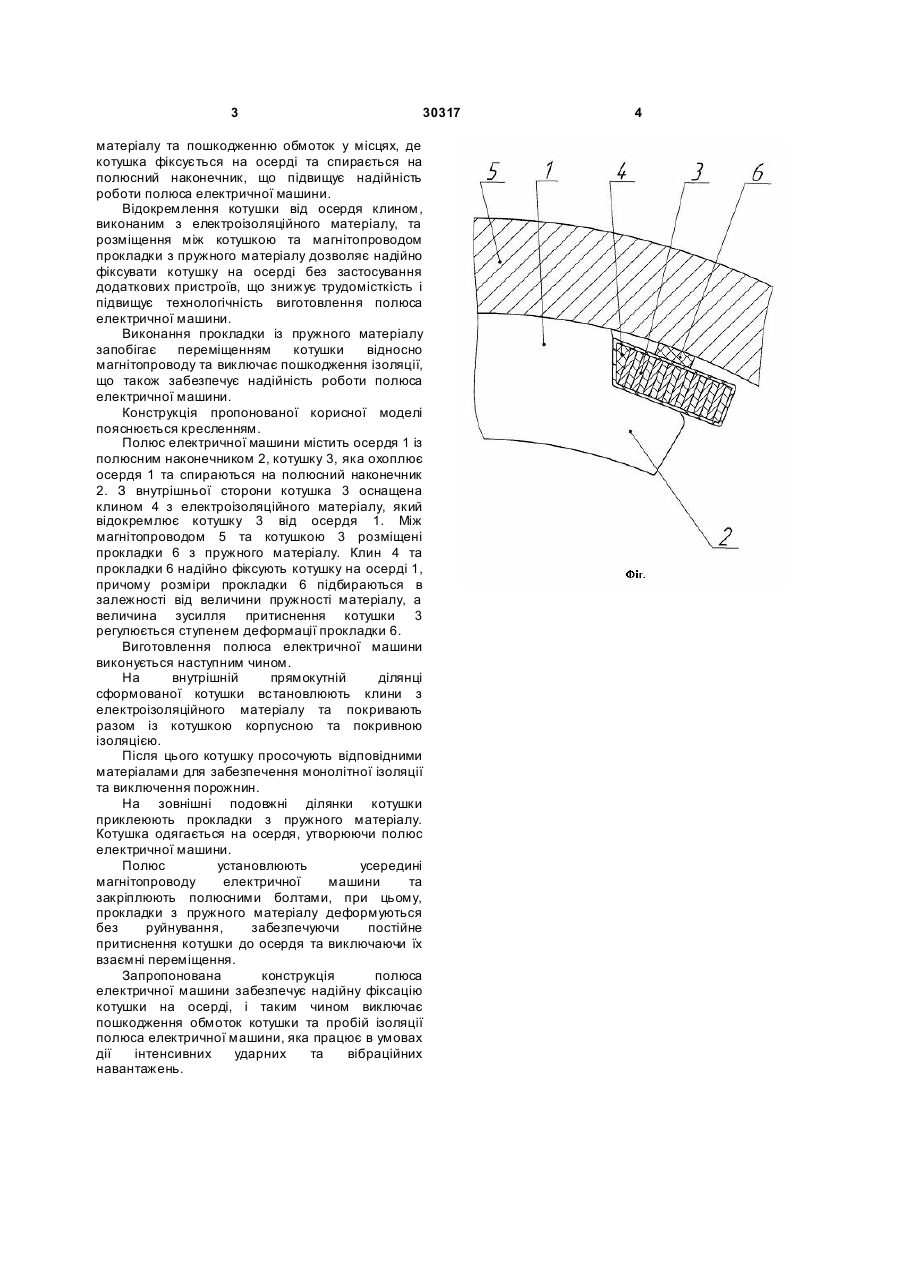

Полюс електричної машини, що містить осердя з полюсним наконечником, закріплене на магнітопроводі, котушку з клином, яка відокремлена від магнітопроводу прокладкою та опирається на полюсний наконечник, який відрізняє ться тим, що прокладка виконана з пружного матеріалу, а клин, виконаний з електроізоляційного матеріалу, прилягає до внутрішньої сторони котушки та разом із котушкою заізольований ізоляційним матеріалом. (19) (21) u200711140 (22) 09.10.2007 (24) 25.02.2008 (72) РУСЯТИНСЬКИЙ ОЛЕКСАНДР ЄВГЕНІЙОВИЧ, UA, ПРОКОПЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НАУКОВО-ВИРОБНИЧЕ ПІДПРИЄМСТВО "СМІЛЯНСЬКИЙ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАВОД", UA (56) 3 30317 матеріалу та пошкодженню обмоток у місцях, де котушка фіксується на осерді та спирається на полюсний наконечник, що підвищує надійність роботи полюса електричної машини. Відокремлення котушки від осердя клином, виконаним з електроізоляційного матеріалу, та розміщення між котушкою та магнітопроводом прокладки з пружного матеріалу дозволяє надійно фіксувати котушку на осерді без застосування додаткових пристроїв, що знижує трудомісткість і підвищує технологічність виготовлення полюса електричної машини. Виконання прокладки із пружного матеріалу запобігає переміщенням котушки відносно магнітопроводу та виключає пошкодження ізоляції, що також забезпечує надійність роботи полюса електричної машини. Конструкція пропонованої корисної моделі пояснюється кресленням. Полюс електричної машини містить осердя 1 із полюсним наконечником 2, котушку 3, яка охоплює осердя 1 та спираються на полюсний наконечник 2. З внутрішньої сторони котушка 3 оснащена клином 4 з електроізоляційного матеріалу, який відокремлює котушку 3 від осердя 1. Між магнітопроводом 5 та котушкою 3 розміщені прокладки 6 з пружного матеріалу. Клин 4 та прокладки 6 надійно фіксують котушку на осерді 1, причому розміри прокладки 6 підбираються в залежності від величини пружності матеріалу, а величина зусилля притиснення котушки 3 регулюється ступенем деформації прокладки 6. Виготовлення полюса електричної машини виконується наступним чином. На внутрішній прямокутній ділянці сформованої котушки встановлюють клини з електроізоляційного матеріалу та покривають разом із котушкою корпусною та покривною ізоляцією. Після цього котушку просочують відповідними матеріалами для забезпечення монолітної ізоляції та виключення порожнин. На зовнішні подовжні ділянки котушки приклеюють прокладки з пружного матеріалу. Котушка одягається на осердя, утворюючи полюс електричної машини. Полюс установлюють усередині магнітопроводу електричної машини та закріплюють полюсними болтами, при цьому, прокладки з пружного матеріалу деформуються без руйнування, забезпечуючи постійне притиснення котушки до осердя та виключаючи їх взаємні переміщення. Запропонована конструкція полюса електричної машини забезпечує надійну фіксацію котушки на осерді, і таким чином виключає пошкодження обмоток котушки та пробій ізоляції полюса електричної машини, яка працює в умовах дії інтенсивних ударних та вібраційних навантажень. 4
