Пристрій для живлення дугової сталеплавильної печі постійного струму

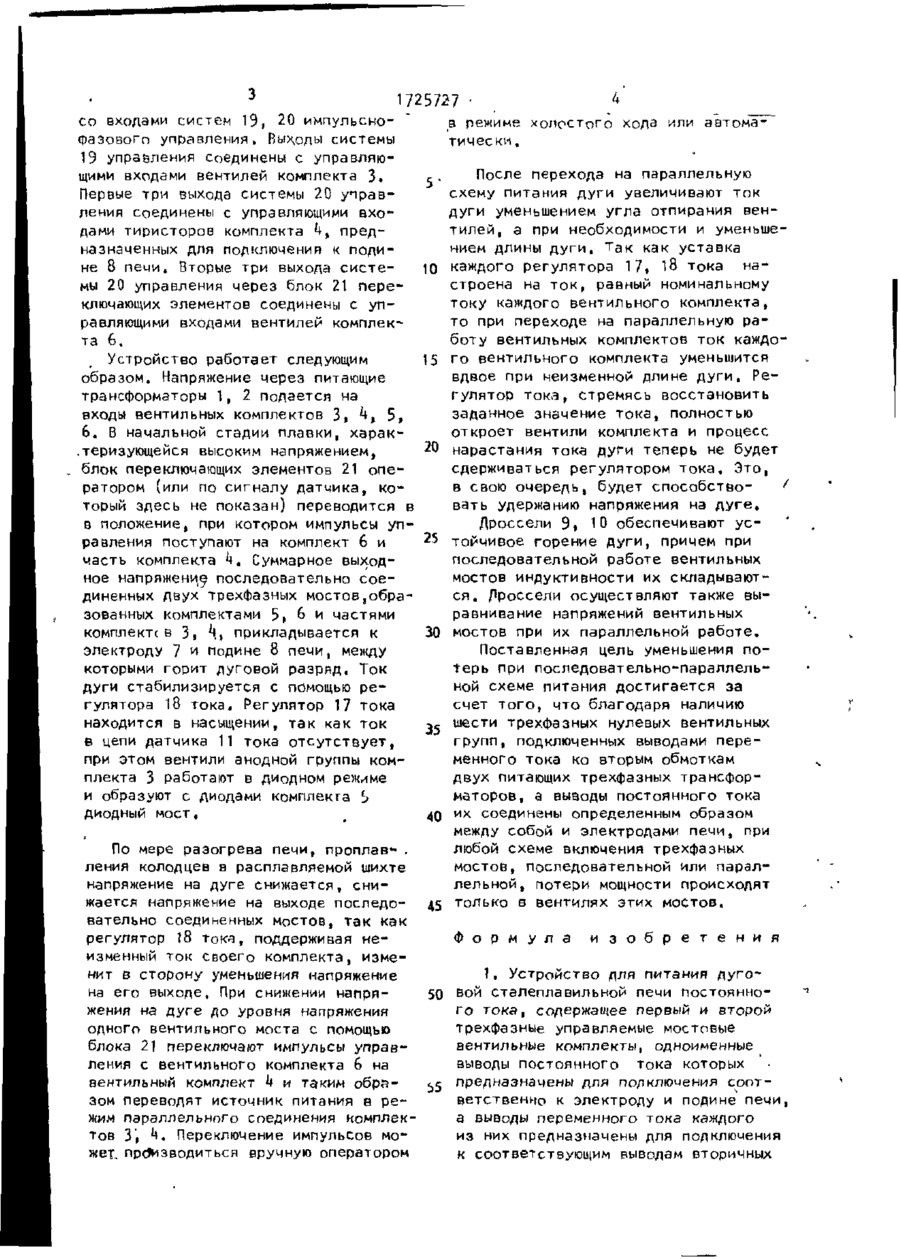

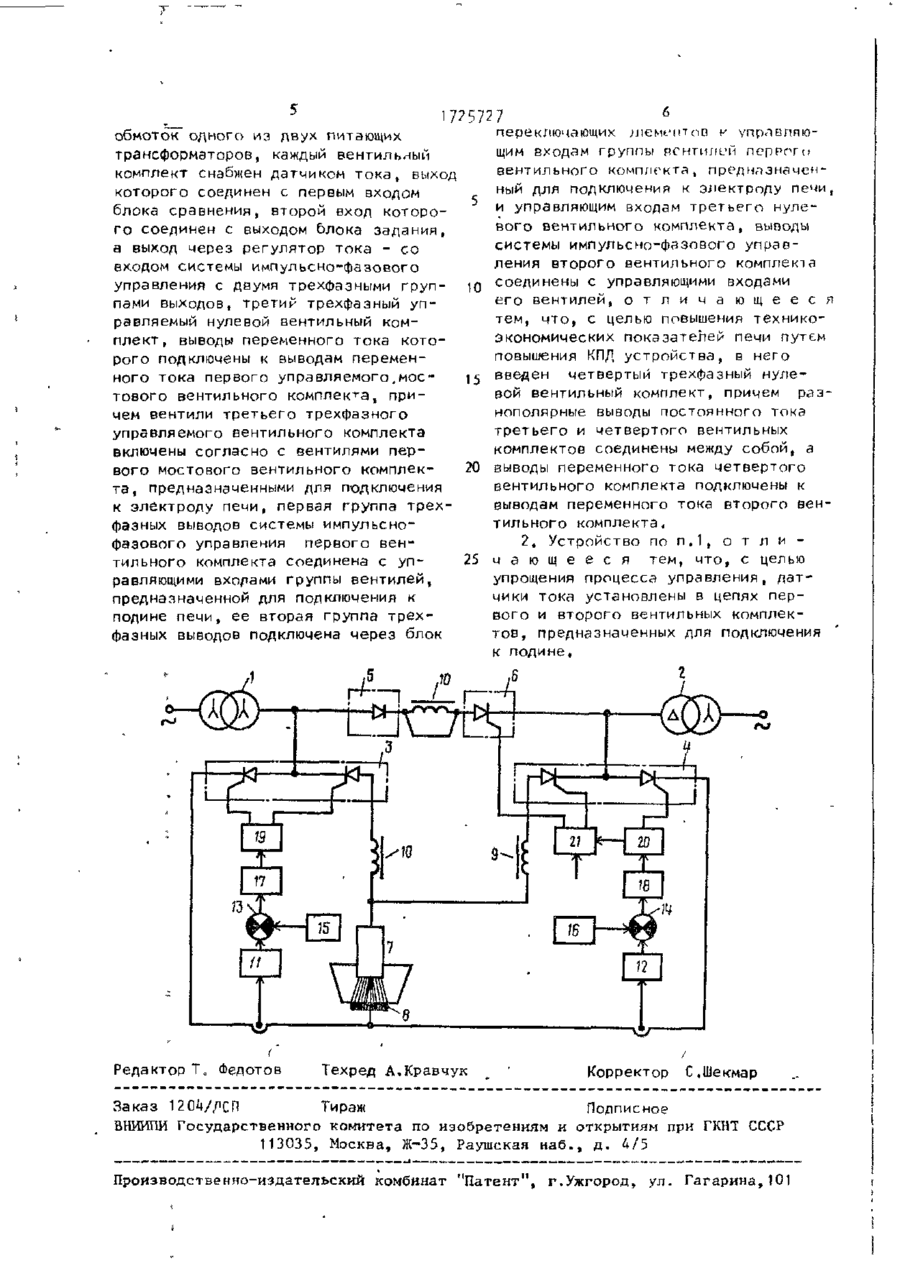

ь А :е 9л._ & (І • ДЛ.Д СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН ^4 (11) (19) (5П5 Н 5В ° , И 02 М 7/10 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГИНТ СССР 1 Т21) ^35^*006/07 (22) 3U12.87 (71) Всесоюзный научно-исследовательский, проектно-конструкгорский и технологический институт силовых полупроводниковых устройств (72) В.Г.Машьянов (53) 621.365.22.316.722,1 (088.8) (56) Электрические промышленные печи. Луговые печи и установки специального нагрева 4 Под. ред, А.Д.Свенчанского, M. t Энергия, 1981, с.2б2, 263. (5*0 УСТРОЙСТВО ДЛЯ ПИТАНИЯ ДУГОВОЙ СТАЛЕПЛАВИЛЬНОЙ ПЕЧИ ПОСТОЯННОГО ТОКА Изобретение относится к электротехнике, в частности к источникам питания электрометаллургических установок, например дуговых сталеплавильных печей постоянного тока. Целью изобретения является повышение технико-экономических показателей печи путем увеличения КПД устройст ва. Сущность изобретения поясняется устройством, изображенным на чертеже Устройство содержит два питающих трехфазных трансформатора 1„ 2, к выводам вторичных обмоток которых подключены вентильные комплекты 3. * » включенные каждый по трехфазной мостовой схеме, и вентильные комплекты: неуправляемый 5 и управляемый 6, включенные по трехфазном нулевой схр13-92 (57) Изобретение относится к электротехнике. Цель изобретения - повышение технико-экономических пока- « зателей печи путем повышения КПД. Увеличение КПД преобразователя дости гается за счет исключения потерь в неуправляемой вентильной группе. При параллельной работе вентильных комплектов к электроду и подине параллельно подключены два комплекта, а при последовательной ~ анодная группа первого комплекта, вентильные группы и катодная группа второго комплекта, таким образом в любом режиме ток протекает лишь через четыре нулевых вентильных группы. 1 з,п, ф-лы, 1 ил. ме, Разнополярные выводы постоянного тока вентильных комплектов 5, 6 соединены между собой, а однополярные выводы постоянного тока вентильных комплектов 3, h соединены с электродом 7 или подиной 8 электропечи„ К выводам постоянного тока вентильных комплектов 3, * могут быть подключе* ны дроссели Э, 10, В цепи постоянного тока вентильных комплектов 3, * , соединенных с * подиной 8, включены датчики И , 12 тока, выходы которых подключены к первым входам блоков 13, 1^ срарнения, вторые входы которых сое/шнены с выходами блоков 15, 16 зялания тока, з вы^оль! их подключены к входам реіулягоров 17, 18 тока. Выходы ео',->1>& 1 7> 18 гока соединены to 1725727 со входами систем 19, 20 импульснофазового управления. Вых.оды системы 19 управления соединены с управляющими входами вентилей комплекта 3. Первые три выхода системы 20 управления соединены с управляющими входами тиристоров комплекта h% предназначенных для подключения к подине 8 п е ч и . Вторые три выхода с и с т е мы 20 управления через блок 21 п е р е ключающих элементов соединены с у п равляющими входами вентилей комплекта 6, Устройство работает следующим образом. Напряжение через питающие трансформаторы 1 , 2 подается на входы вентильных комплектов 3, ht 5 , 6 . В начальной стадии плавки, х а р а к теризующейся высоким напряжением, . блок переключающих элементов 21 о п е ратором (или по сигналу д а т ч и к а , к о торый здесь не показан) переводится в в положение, при котором импульсы у п равления поступают на комплект 6 и часть комплекта h. Суммарное выходное напряжение последовательно с о е диненных двух трехфазных мостов(Образованных комплектами 5, 6 и частями комплекте в 3, *Ь прикладывается к электроду 7 и подине 8 п е ч и , между которыми горит дуговой разряд. Ток дуги стабилизируется с помощью р е гулятора 18 т о к а . Регулятор 17 тока находится в насыщении, так как т о к в цепи датчика 11 тока о т с у т с т в у е т , при этом вентили анодной группы комплекта 3 работают в диодном режиме и образуют с диодами комплекта Ь диодный мост. я в режиме холостого хода или автоматически. После перехода на параллельную схему питания д у г и увеличивают т о к д у г и уменьшением угла отпирания вент и л е й , а при необходимости и уменьшением длины д у г и . Так как уставка наю каждого регулятора 17. 18 тока строена на т о к , равный номинальному т о к у каждого вентильного комплекта, то при переходе на параллельную р а боту вентильных комплектов т о к каждо15 г о вентильного комплекта уменьшится вдвое при неизменной длине д у г и . Регулятор т о к а , стремясь восстановить заданное значение т о к а , полностью откроет вентили комплекта и процесс 20 нарастания тока д у г и теперь не будет сдерживаться регулятором т о к а . Это, / в свою очередь, будет с п о с о б с т в о вать удержанию напряжения на д у г е . с. Дроссели 9| 10 обеспечивают у с ^5 тойчивое горение д у г и , причем при последовательной работе вентильных мостов индуктивности их складываютс я . ЛРоссели осуществляют также выравнивание напряжений вентильных 30 мостов при их параллельной работе. Поставленная цель уменьшения п о терь при последовательно-параллельной схеме питания достигается за счет т о г о , что благодаря наличию 35 шести трехфазных нулевых вентильных г р у п п , подключенных выводами переменного тока ко вторым обмоткам двух питающих трехфазных трансформаторов, а выводы постоянного тока 40 их соединены определенным образом между собой и электродами п е ч и , при любой схеме включения трехфазных мостов, последовательной или параллельной, потери мощности происходят 45 только в вентилях этих мостов. По мере разогрева п е ч и , проплав- . ления колодцев в расплавляемой шихте напряжение на дуге снижается, с н и жается напряжение на выходе последовательно соединенных мостов, так как регулятор ї8 т о к а , поддерживая н е Ф о р м у л а и з о б р е т е н и я изменный ток своего комплекта, изменит в сторону уменьшения напряжение 1. Устройство для питания д у г о на его выходе. При снижении напря50 вой сталеплавильной печи постоянног о т о к а , содержащее первый и второй жения на д у г е до уровня напряжения трехфазные управляемые мостовые одного вентильного моста с помощью вентильные комплекты, одноименные блока 21 переключают импульсы управвыводы постоянного тока которых ления с вентильного комплекта 6 на вентильный комплект k и таким обрас,5 предназначены для подключения с о о т ветственно к электроду и подине п е ч и , зом переводят источник питания в реа выводы переменного тока каждого жим параллельного соединения комплекиз них предназначены для подключения тов Зі **. Переключение импульсов мок соответствующим выводам вторичных жет, производиться вручную оператором обмоток одного из двух питающих трансформаторов, каждый вентильный комплект снабжен датчиком т о к а , выход которого соединен с первым входом блока сравнения, второй вход которого соединен с выходом блока задания, а выход через регулятор тока - со входом системы импульсно-фазового управления с двумя трехфазными группами выходов, третий трехфазный управляемый нулевой вентильный комплект, выводы переменного тока которого подключены к выводам переменного тока первого управляемого.моетового вентильного комплекта, причем вентили третьего трехфазного управляемого вентильного комплекта включены согласно с вентилями первого мостового вентильного комплекта, предназначенными для подключения к электроду печи, первая группа трехфазных выводов системы импульснофазового управления первого вентильного комплекта соединена с управляющими вхояами группы вентилей, предназначенной для подключения к подине печи, ее вторая группа трехфазных выводов подключена через блок с ю 15 20 25 переключающих jлемент on к управляющим входам группы рептилий пер РОГ о вентильного комплекта, преднлзначенный для подключения к электроду печи, и управляющим входам третьего нулевого вентильного комплекта, выводы системы импульсно-фазового управления второго вентильного комплекта соединены с управляющими входами его вентилей, о т л и ч а ющеесл тем, что, с целью повышения техникоэкономических показателей печи путем повышения КПД устройства, в него введен четвертый трехфазный нулевой вентильный комплект, причем раэнополярные выводы постоянного тока третьего и четвертого вентильных комплектов соединены между собой, а выводы переменного тока четвертого вентильного комплекта подключены к выводам переменного тока второго вентильного комплекта, 2. Устройство по п , 1 , о т л и ч а ю щ е е с я тем, что, с целью упрощения процесса управления, датчики тока установлены в цепях первого и второго вентильных комплектов, предназначенных для подключения к подине, 5 Редактор Т о Федотов Техред А,Кравчук t Корректор С.Шекмар Заказ 12 04/.ЛСП Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
