H03K 3/42 — з використанням в якості активних елементів оптоелектронних приладів, тобто світловипромінюючих і фотоелектричних приладів, електрично або оптично пов’язаних

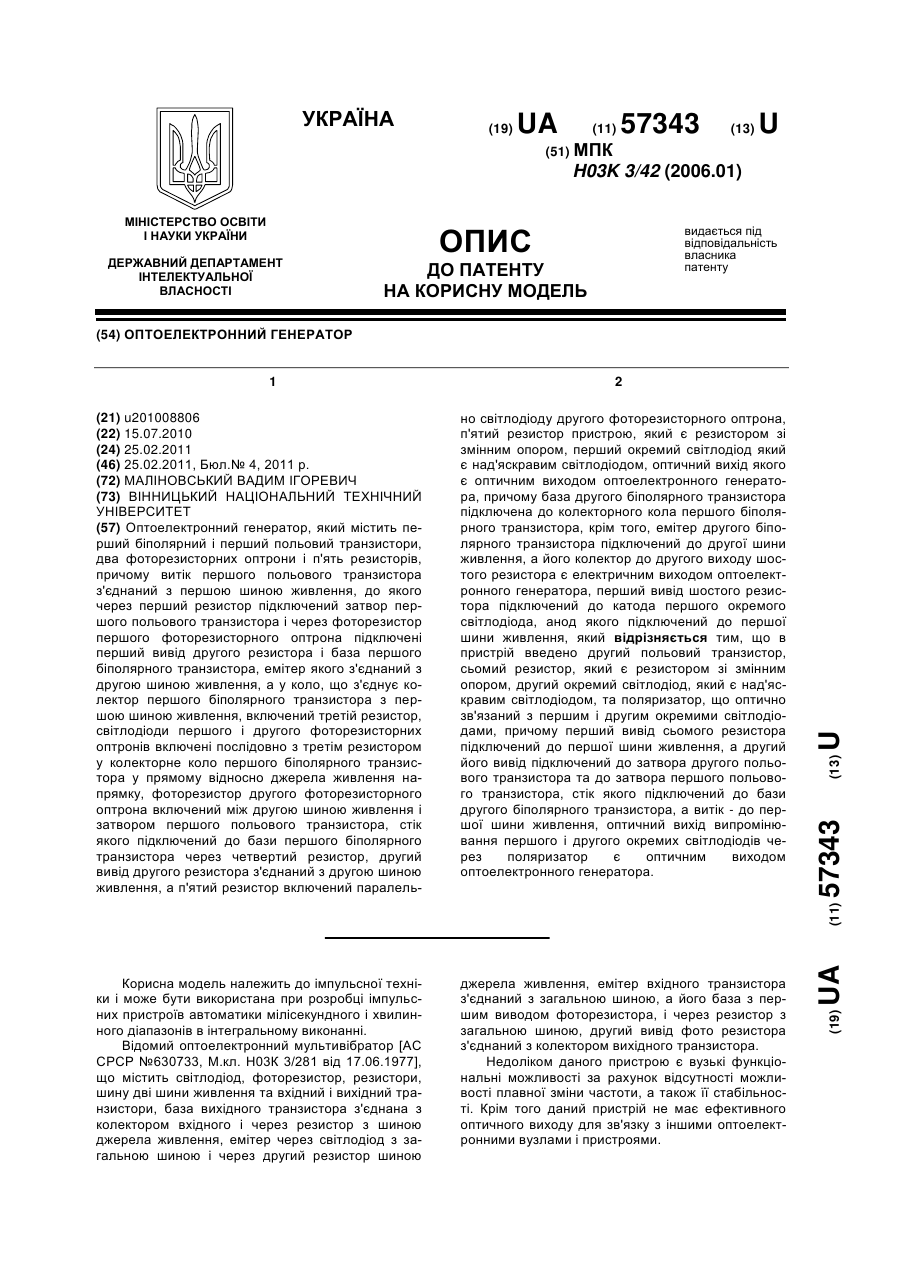

Номер патенту: 57343

Опубліковано: 25.02.2011

Автор: Маліновський Вадим Ігоревич

МПК: H03K 3/42

Мітки: оптоелектронний, генератор

Формула / Реферат:

Оптоелектронний генератор, який містить перший біполярний і перший польовий транзистори, два фоторезисторних оптрони і п'ять резисторів, причому витік першого польового транзистора з'єднаний з першою шиною живлення, до якого через перший резистор підключений затвор першого польового транзистора і через фоторезистор першого фоторезисторного оптрона підключені перший вивід другого резистора і база першого біполярного транзистора, емітер якого...

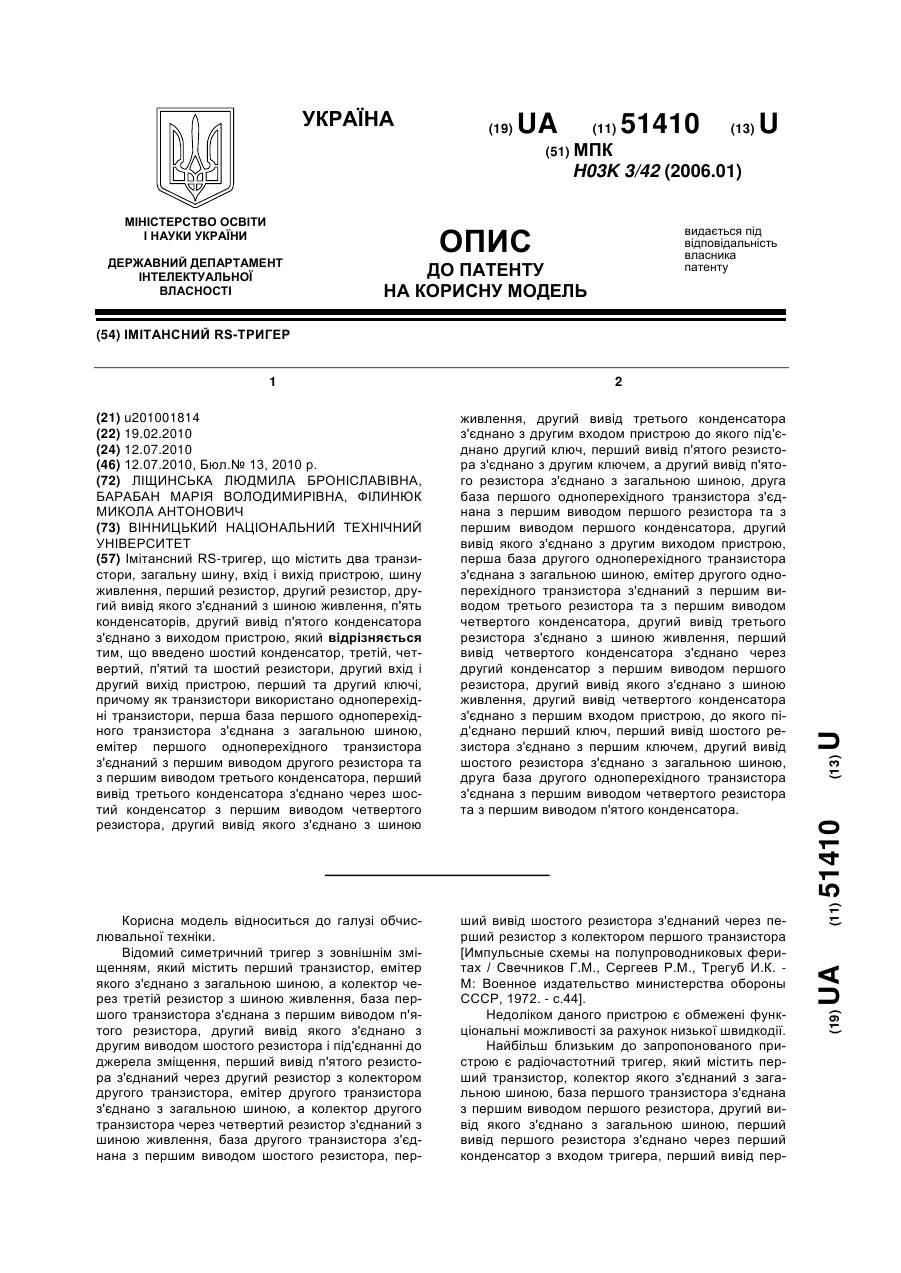

Номер патенту: 51410

Опубліковано: 12.07.2010

Автори: Ліщинська Людмила Броніславівна, Барабан Марія Володимирівна, Філинюк Микола Антонович

МПК: H03K 3/42

Мітки: імітансний, rs-тригер

Формула / Реферат:

Імітансний RS-тригер, що містить два транзистори, загальну шину, вхід і вихід пристрою, шину живлення, перший резистор, другий резистор, другий вивід якого з'єднаний з шиною живлення, п'ять конденсаторів, другий вивід п'ятого конденсатора з'єднано з виходом пристрою, який відрізняється тим, що введено шостий конденсатор, третій, четвертий, п'ятий та шостий резистори, другий вхід і другий вихід пристрою, перший та другий ключі, причому як...

Номер патенту: 51409

Опубліковано: 12.07.2010

Автори: Ліщинська Людмила Броніславівна, Філинюк Микола Антонович, Барабан Марія Володимирівна

МПК: H03K 3/42

Мітки: імітансний, rs-тригер

Формула / Реферат:

Імітансний RS-тригер, що містить два транзистори, загальну шину, вхід і вихід пристрою, шину живлення, перший резистор, другий резистор, другий вивід якого з'єднаний з шиною живлення, п'ять конденсаторів, другий вивід п'ятого конденсатора з'єднано з виходом пристрою, який відрізняється тим, що введено шостий конденсатор, третій, четвертий, п'ятий та шостий резистори, другий вхід і другий вихід пристрою, перший та другий ключі, причому як...

Номер патенту: 49600

Опубліковано: 11.05.2010

Автори: Кириченко Олександр Вікторович, Кожем'яко Володимир Прокопович, Іванов Олексій Андрійович

МПК: H03K 3/42

Мітки: лічильний, тригер, оптоелектронний

Формула / Реферат:

Оптоелектронний лічильний тригер, що містить шину живлення, оптичний вхід, перший, другий, третій фотоприймачі, перший та другий світлодіоди, спільну шину, оптичний лічильний вихід (С0), перший, другий третій фотоприймачі, перший, другий і третій світловипромінювачі, оптичну схему АБО, вихід якої є виходом пристрою, а входи з'єднані з оптичними виходами першого і другого світловипромінювачів, перший вихід першого фотоприймача з'єднаний із...

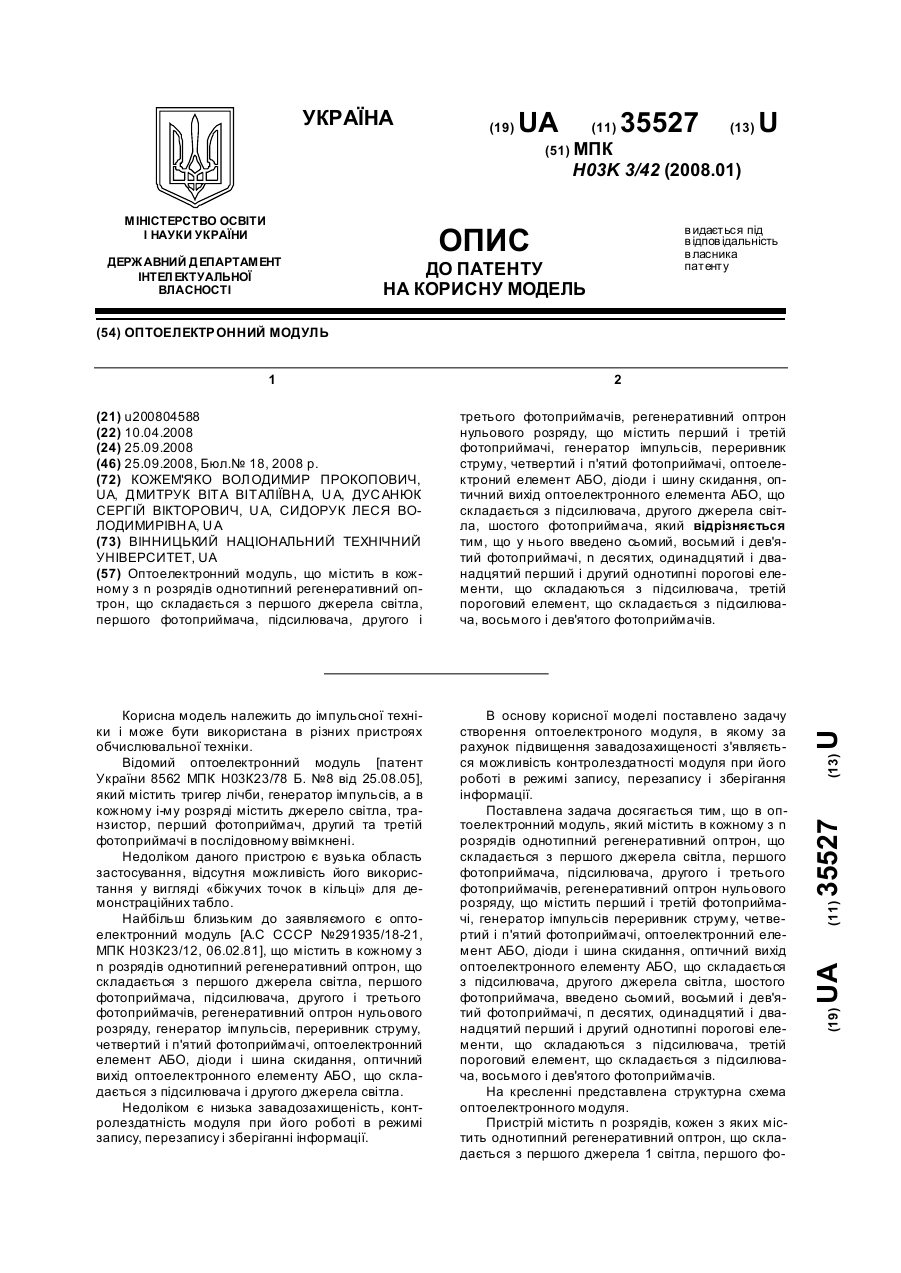

Номер патенту: 35527

Опубліковано: 25.09.2008

Автори: Дмитрук Віта Віталіївна, Сидорук Леся Володимирівна, Кожем'яко Володимир Прокопович, Дусанюк Сергій Вікторович

МПК: H03K 3/42

Мітки: модуль, оптоелектронний

Формула / Реферат:

Оптоелектронний модуль, що містить в кожному з n розрядів однотипний регенеративний оптрон, що складається з першого джерела світла, першого фотоприймача, підсилювача, другого і третього фотоприймачів, регенеративний оптрон нульового розряду, що містить перший і третій фотоприймачі, генератор імпульсів, переривник струму, четвертий і п'ятий фотоприймачі, оптоелектроний елемент АБО, діоди і шину скидання, оптичний вихід оптоелектронного...

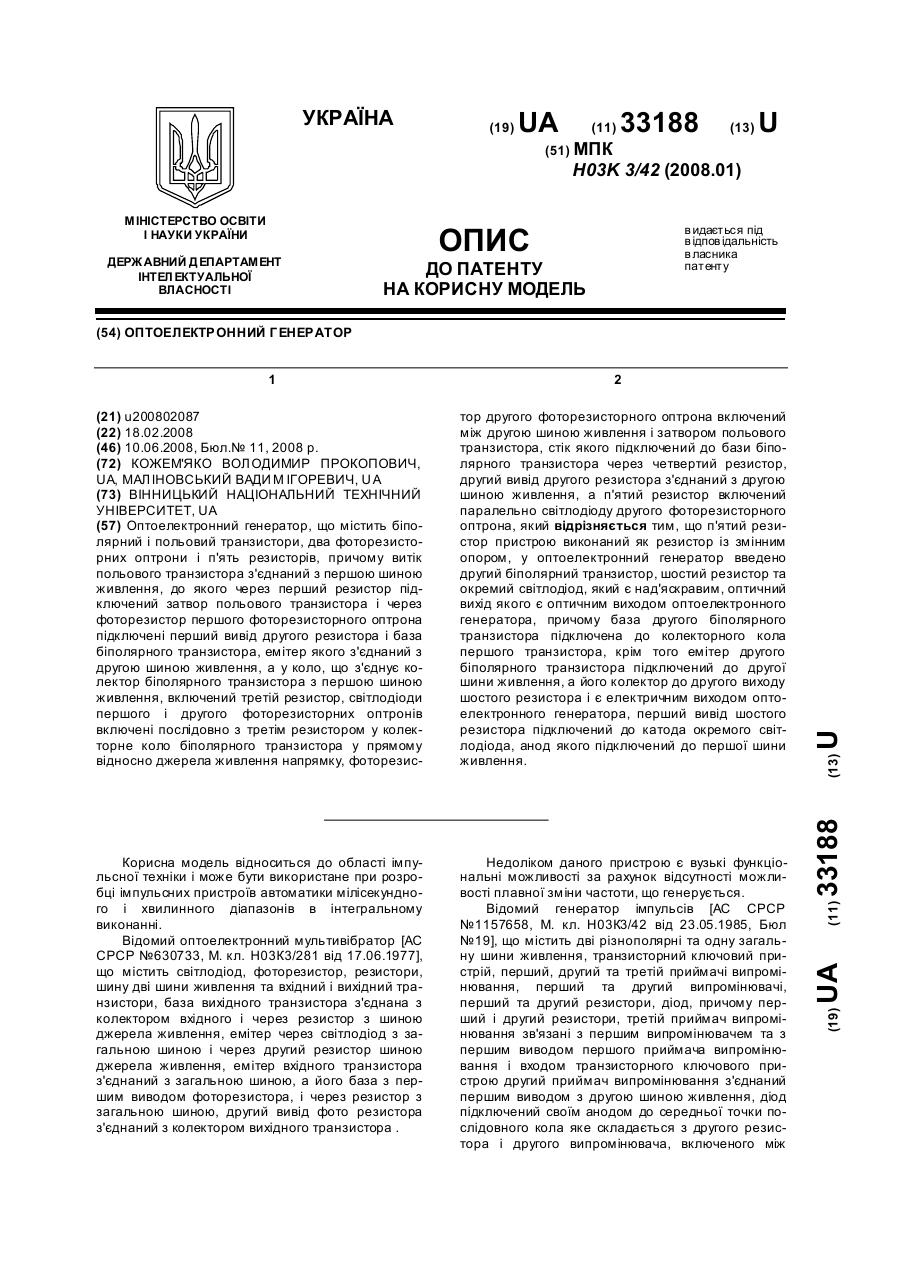

Номер патенту: 33188

Опубліковано: 10.06.2008

Автори: Маліновський Вадим Ігоревич, Кожем'яко Володимир Прокопович

МПК: H03K 3/42

Мітки: генератор, оптоелектронний

Формула / Реферат:

Оптоелектронний генератор, що містить біполярний і польовий транзистори, два фоторезисторних оптрони і п'ять резисторів, причому витік польового транзистора з'єднаний з першою шиною живлення, до якого через перший резистор підключений затвор польового транзистора і через фоторезистор першого фоторезисторного оптрона підключені перший вивід другого резистора і база біполярного транзистора, емітер якого з'єднаний з другою шиною живлення, а у...

Номер патенту: 19285

Опубліковано: 15.12.2006

Автори: Кузнєцов Олександр Олексійович, Медведик Орест Володимирович, Корепанов Валерій Євгенійович, Слободян Богдан Васильович, Терлецький Михайло Миколайович

МПК: H03K 3/42, H03K 17/296, H03K 5/04 ...

Мітки: синтактор

Формула / Реферат:

Синтактор як програмований комутуючий пристрій, який містить в одному корпусі блок живлення і електронний блок, з'єднаний входами із виходами вузла зміни регламенту роботи, а виводами даних - з індикатором інформаційного масиву, який відрізняється тим, що містить мікроконтролер з повною статистичною архітектурою і багаторівневою системою переривань, модуль позиціювання комплектно з виносною антеною та буферний підсилювач, причому модуль...

Номер патенту: 9907

Опубліковано: 17.10.2005

Автори: Мартинюк Тетяна Борисівна, Собчук Олександр Олександрович, Ходяков Євгеній Олександрович, Мокін Борис Іванович, Кожем'яко Володимир Прокопович

МПК: H03K 3/42

Мітки: оптоелектронний, генератор

Формула / Реферат:

Оптоелектронний генератор, який містить біполярний та польовий транзистори, два фоторезистивних оптрони і чотири резистори, причому вихід польового транзистора з'єднаний з першою шиною живлення, до якої через фоторезистор першого оптрона підключені перший вивід другого резистора і база біполярного транзистора, емітер якого з'єднаний з другою шиною живлення, а в коло, що з'єднує колектор біполярного транзистора з першою шиною живлення,...

Номер патенту: 9205

Опубліковано: 15.09.2005

Автори: Мутасім Абу-Шабан, Тарновський Микола Генадійович, Лялюк Василь Григорович, Кожем'яко Володимир Прокопович

МПК: H03K 3/42, G02F 3/00

Мітки: оптоелектронний, суматор

Формула / Реферат:

Оптоелектронний суматор, що містить блок введення доданків, виходи якого підключені до відповідних входів розрядних комірок суматора, кожна з яких містить світловипромінювач, модулятор, формувач сигналу переносу і оптоелектронний квантуючий модуль, причому перший оптичний вхід останнього зв'язаний з першим виходом світловипромінювача, другий вихід якого зв'язаний з першим входом модулятора, вихід якого підключений до електричного входу...
