Імітансний rs-тригер

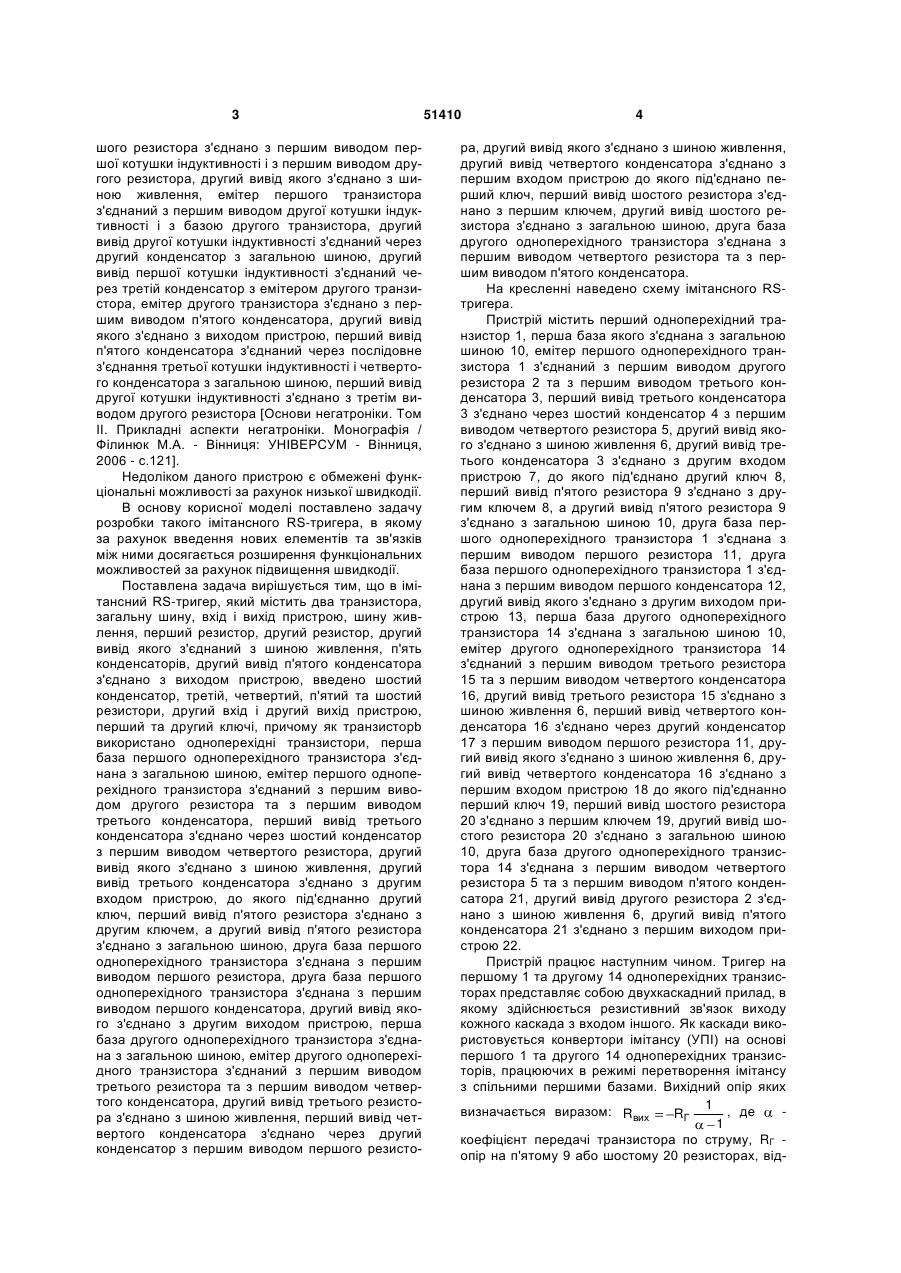

Імітансний RS-тригер, що містить два транзистори, загальну шину, вхід і вихід пристрою, шину живлення, перший резистор, другий резистор, другий вивід якого з'єднаний з шиною живлення, п'ять конденсаторів, другий вивід п'ятого конденсатора з'єднано з виходом пристрою, який відрізняється тим, що введено шостий конденсатор, третій, четвертий, п'ятий та шостий резистори, другий вхід і другий вихід пристрою, перший та другий ключі, причому як транзистори використано одноперехідні транзистори, перша база першого одноперехідного транзистора з'єднана з загальною шиною, емітер першого одноперехідного транзистора з'єднаний з першим виводом другого резистора та з першим виводом третього конденсатора, перший вивід третього конденсатора з'єднано через шостий конденсатор з першим виводом четвертого резистора, другий вивід якого з'єднано з шиною U 2 (19) 1 3 шого резистора з'єднано з першим виводом першої котушки індуктивності і з першим виводом другого резистора, другий вивід якого з'єднано з шиною живлення, емітер першого транзистора з'єднаний з першим виводом другої котушки індуктивності і з базою другого транзистора, другий вивід другої котушки індуктивності з'єднаний через другий конденсатор з загальною шиною, другий вивід першої котушки індуктивності з'єднаний через третій конденсатор з емітером другого транзистора, емітер другого транзистора з'єднано з першим виводом п'ятого конденсатора, другий вивід якого з'єднано з виходом пристрою, перший вивід п'ятого конденсатора з'єднаний через послідовне з'єднання третьої котушки індуктивності і четвертого конденсатора з загальною шиною, перший вивід другої котушки індуктивності з'єднано з третім виводом другого резистора [Основи негатроніки. Том II. Прикладні аспекти негатроніки. Монографія / Філинюк М.А. - Вінниця: УНІВЕРСУМ - Вінниця, 2006 - с.121]. Недоліком даного пристрою є обмежені функціональні можливості за рахунок низької швидкодії. В основу корисної моделі поставлено задачу розробки такого імітансного RS-тригера, в якому за рахунок введення нових елементів та зв'язків між ними досягається розширення функціональних можливостей за рахунок підвищення швидкодії. Поставлена задача вирішується тим, що в імітансний RS-тригер, який містить два транзистора, загальну шину, вхід і вихід пристрою, шину живлення, перший резистор, другий резистор, другий вивід якого з'єднаний з шиною живлення, п'ять конденсаторів, другий вивід п'ятого конденсатора з'єднано з виходом пристрою, введено шостий конденсатор, третій, четвертий, п'ятий та шостий резистори, другий вхід і другий вихід пристрою, перший та другий ключі, причому як транзисторb використано одноперехідні транзистори, перша база першого одноперехідного транзистора з'єднана з загальною шиною, емітер першого одноперехідного транзистора з'єднаний з першим виводом другого резистора та з першим виводом третього конденсатора, перший вивід третього конденсатора з'єднано через шостий конденсатор з першим виводом четвертого резистора, другий вивід якого з'єднано з шиною живлення, другий вивід третього конденсатора з'єднано з другим входом пристрою, до якого під'єднанно другий ключ, перший вивід п'ятого резистора з'єднано з другим ключем, а другий вивід п'ятого резистора з'єднано з загальною шиною, друга база першого одноперехідного транзистора з'єднана з першим виводом першого резистора, друга база першого одноперехідного транзистора з'єднана з першим виводом першого конденсатора, другий вивід якого з'єднано з другим виходом пристрою, перша база другого одноперехідного транзистора з'єднана з загальною шиною, емітер другого одноперехідного транзистора з'єднаний з першим виводом третього резистора та з першим виводом четвертого конденсатора, другий вивід третього резистора з'єднано з шиною живлення, перший вивід четвертого конденсатора з'єднано через другий конденсатор з першим виводом першого резисто 51410 4 ра, другий вивід якого з'єднано з шиною живлення, другий вивід четвертого конденсатора з'єднано з першим входом пристрою до якого під'єднано перший ключ, перший вивід шостого резистора з'єднано з першим ключем, другий вивід шостого резистора з'єднано з загальною шиною, друга база другого одноперехідного транзистора з'єднана з першим виводом четвертого резистора та з першим виводом п'ятого конденсатора. На кресленні наведено схему імітансного RSтригера. Пристрій містить перший одноперехідний транзистор 1, перша база якого з'єднана з загальною шиною 10, емітер першого одноперехідного транзистора 1з'єднаний з першим виводом другого резистора 2 та з першим виводом третього конденсатора 3, перший вивід третього конденсатора 3 з'єднано через шостий конденсатор 4 з першим виводом четвертого резистора 5, другий вивід якого з'єднано з шиною живлення 6, другий вивід третього конденсатора 3 з'єднано з другим входом пристрою 7, до якого під'єднано другий ключ 8, перший вивід п'ятого резистора 9 з'єднано з другим ключем 8, а другий вивід п'ятого резистора 9 з'єднано з загальною шиною 10, друга база першого одноперехідного транзистора 1 з'єднана з першим виводом першого резистора 11, друга база першого одноперехідного транзистора 1 з'єднана з першим виводом першого конденсатора 12, другий вивід якого з'єднано з другим виходом пристрою 13, перша база другого одноперехідного транзистора 14 з'єднана з загальною шиною 10, емітер другого одноперехідного транзистора 14 з'єднаний з першим виводом третього резистора 15 та з першим виводом четвертого конденсатора 16, другий вивід третього резистора 15 з'єднано з шиною живлення 6, перший вивід четвертого конденсатора 16 з'єднано через другий конденсатор 17 з першим виводом першого резистора 11, другий вивід якого з'єднано з шиною живлення 6, другий вивід четвертого конденсатора 16 з'єднано з першим входом пристрою 18 до якого під'єднанно перший ключ 19, перший вивід шостого резистора 20 з'єднано з першим ключем 19, другий вивід шостого резистора 20 з'єднано з загальною шиною 10, друга база другого одноперехідного транзистора 14 з'єднана з першим виводом четвертого резистора 5 та з першим виводом п'ятого конденсатора 21, другий вивід другого резистора 2 з'єднано з шиною живлення 6, другий вивід п'ятого конденсатора 21 з'єднано з першим виходом пристрою 22. Пристрій працює наступним чином. Тригер на першому 1 та другому 14 одноперехідних транзисторах представляє собою двухкаскадний прилад, в якому здійснюється резистивний зв'язок виходу кожного каскада з входом іншого. Як каскади використовується конвертори імітансу (УПІ) на основі першого 1 та другого 14 одноперехідних транзисторів, працюючих в режимі перетворення імітансу з спільними першими базами. Вихідний опір яких 1 визначається виразом: Rвих , де RГ 1 коефіцієнт передачі транзистора по струму, RГ опір на п'ятому 9 або шостому 20 резисторах, від 5 51410 повідно. Тригер працює при >1, і від'ємному коефіцієнті конверсії, який по модулю повинен буди більший одиниці: |ТК|>1, що дає можливість роботи тригера при менших значеннях опору п'ятого 9 та шостого 20 резисторів. Тригер володіє двома стійкими станами. Перший стан, коли на другий вхід пристрою 7 через другий ключ 8 під'єднується п'ятий резистор 9, позитивний опір якого прикладається між емітером і першою базою першого одноперехідного транзистора 1, конвертується і між першою та другою базами першого одноперехідного транзистора 1 отримуємо вихідний від'ємний опір. Від'ємний вихідний опір через другий конденсатор 17 прикладається між емітером і першою базою другого одноперехідного транзистора 14, конвертується конвертором імітансу на основі другого одноперехідного транзистора 14, в результаті між першою та другою базами другого одноперехідного транзистора 14 отримуємо додатній вихідний опір. Що відповідає на першому виході пристрою 22 логічній одиниці. Другий стан тригера: на перший вхід тригера 18 через перший ключ 19 Комп’ютерна верстка А. Рябко 6 під'єднується шостий резистор 20, додатній опір якого прикладається між емітером і першою базою другого одноперехідного транзистора 14, конвертується і між першою та другою базами другого одноперехідного транзистора 14 отримуємо позитивний вихідний опір, який через шостий конденсатор 4 прикладається між емітером і першою базою першого одноперехідного транзистора 1 де в подальшому конвертується конвертором імітансу на основі першого одноперехідного транзистора 1, в результаті між першою та другою базами першого одноперехідного транзистора 1 отримуємо від'ємний вихідний опір. Що відповідає на другому виході пристрою 13 логічному нулю. Другий 2 та третій 15 резистори є навантажувальними, перший резистор 11 та четвертий резистор 5 регулюють струм емітерів першого 1 та другого 14 одноперехідних транзисторів, відповідно. Перший 12, другий 17, третій 3, четвертий 6, п'ятий 21 та шостий 16 конденсатори є розділовими. Загальна шина 10 служить заземленням. Шина живлення 6 призначена для подачі напруги. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
