H03K 5/19 — контроль характеристик серій імпульсів

Номер патенту: 116809

Опубліковано: 12.06.2017

Автори: Коваль Валерій Вікторович, Кальян Дмитро Олександрович, Коваль Віктор Валерійович

МПК: H03K 5/19

Мітки: пристрій, контролю, тактової, періодичності, частоти, послідовності, імпульсної

Формула / Реферат:

Пристрій контролю періодичності імпульсної послідовності тактової частоти, що містить другу вхідну шину тактової частоти, з'єднану з входом розподілювача імпульсів, перший вихід якого з'єднаний з входом скидання першого лічильника і рахунковим входом першого D-тригера, другий вихід розподілювача імпульсів з'єднаний з входом скидання другого лічильника і рахунковим входом другого D-тригера, третій вихід розподілювача імпульсів з'єднаний з...

Номер патенту: 66030

Опубліковано: 26.12.2011

Автори: Азаров Олексій Дмитрович, Теплицький Михайло Юхимович, Крупельницький Леонід Віталійович, Пономарьова Марія Валеріївна

МПК: G05B 1/00, H03K 5/19

Мітки: струму, підсилювач, симетричний, двотактний

Формула / Реферат:

Двотактний симетричний підсилювач струму, який містить перше та друге джерела струму, шини додатного і від'ємного живлення, вхідну і вихідну шини, шину нульового потенціалу, шість транзисторів, причому вхідну шину з'єднано з емітерами третього і четвертого транзисторів, емітери першого і другого транзисторів об'єднано між собою, бази третього і четвертого транзисторів з'єднано з першими виводами першого і другого джерел струму, другі виводи...

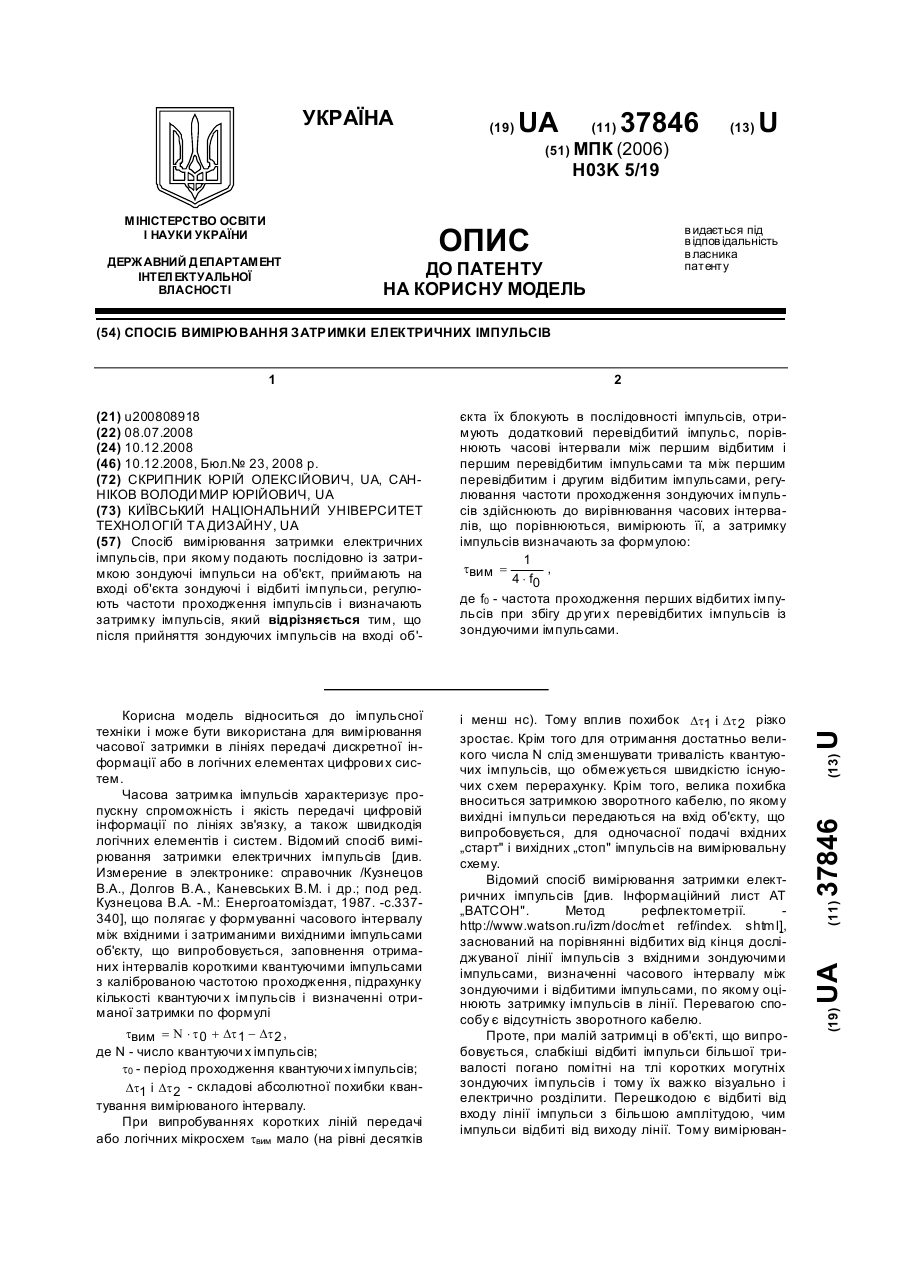

Номер патенту: 37846

Опубліковано: 10.12.2008

Автори: Санніков Володимир Юрійович, Скрипник Юрій Олексійович

МПК: H03K 5/19

Мітки: імпульсів, вимірювання, затримки, електричних, спосіб

Формула / Реферат:

Спосіб вимірювання затримки електричних імпульсів, при якому подають послідовно із затримкою зондуючі імпульси на об'єкт, приймають на вході об'єкта зондуючі і відбиті імпульси, регулюють частоти проходження імпульсів і визначають затримку імпульсів, який відрізняється тим, що після прийняття зондуючих імпульсів на вході об'єкта їх блокують в послідовності імпульсів, отримують додатковий перевідбитий імпульс, порівнюють часові інтервали між...

Номер патенту: 19888

Опубліковано: 25.12.1997

Автор: Бантюков Євгеній Миколаєвич

МПК: H03K 5/19, G04F 10/00

Мітки: імпульсів, пристрій, середині, періодичної, послідовності, визначення, імпульсної

Формула / Реферат:

Формула изобретения Устройство для определения серединыимпульсов периодической импульсной по­следовательности, содержащее генератор импульсов, первый элемент И, к второму входу которого подключен выход генерато­ра импульсов, первый и второй формирователи импульсов, первый триггер, первый счетчик импульсов, суммирующий вход ко­торого соединен с выхода первого элемента И, второй элемент И, к второму входу кото­рого подключен единичный...
