Пристрій контролю періодичності імпульсної послідовності тактової частоти

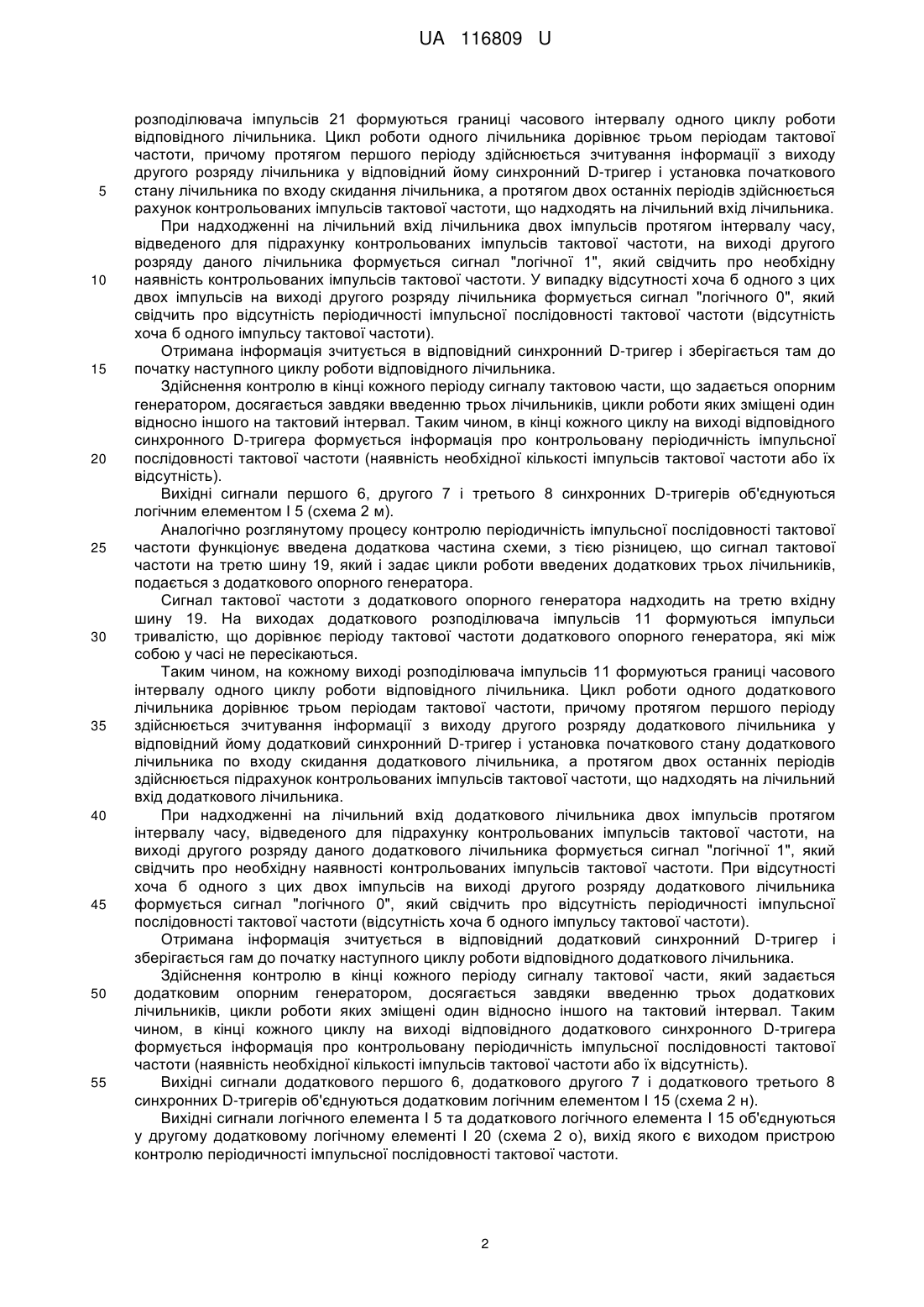

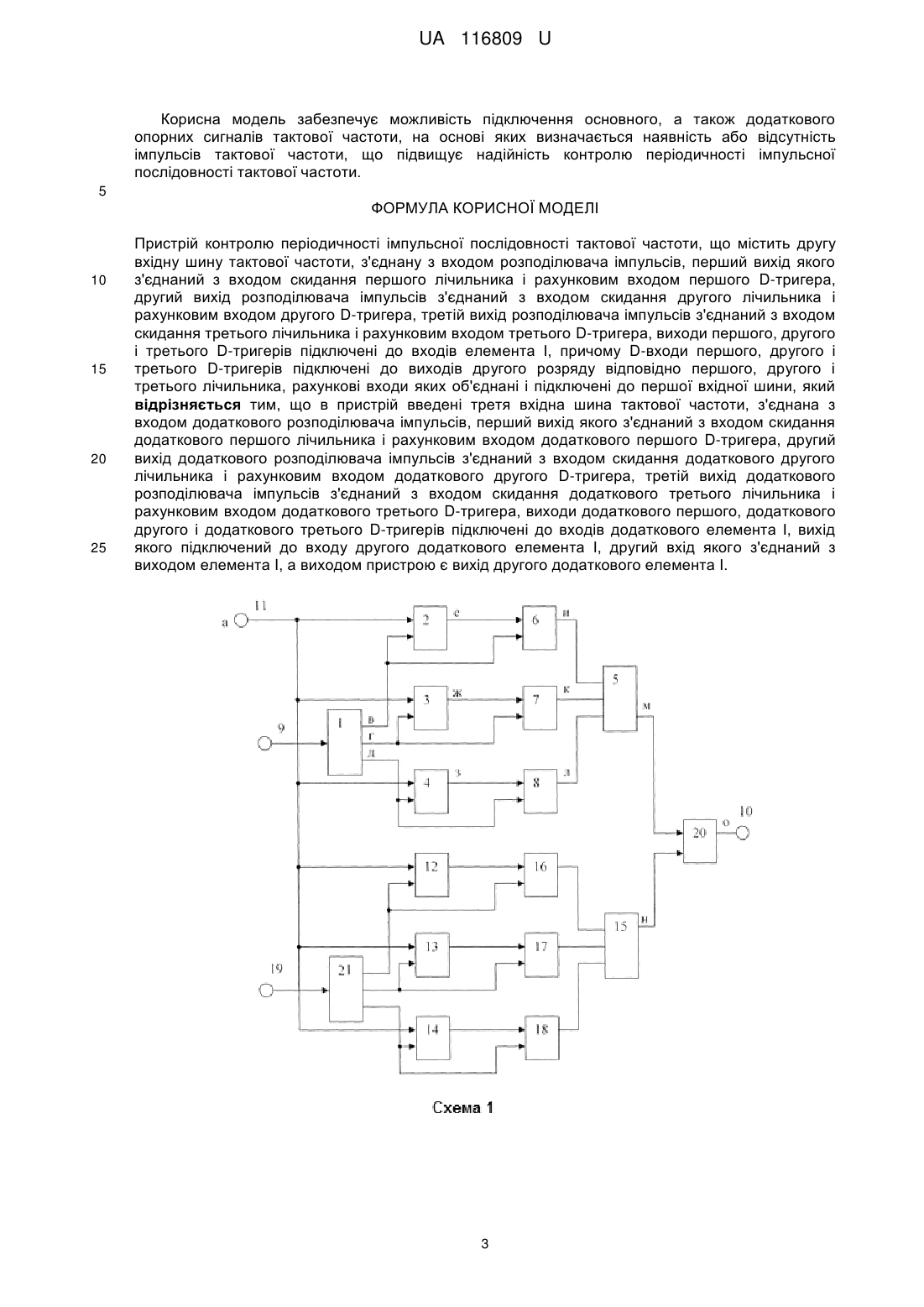

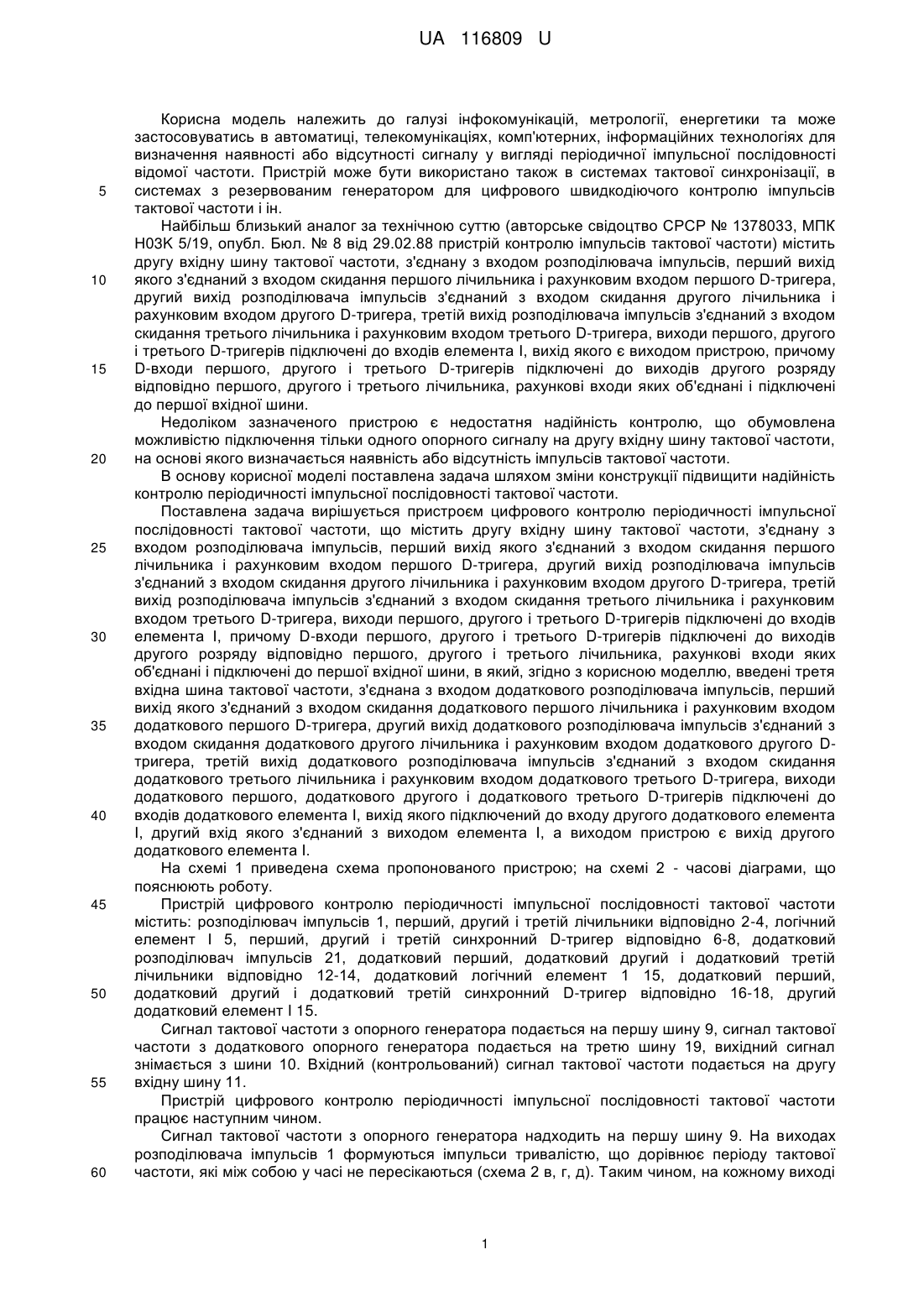

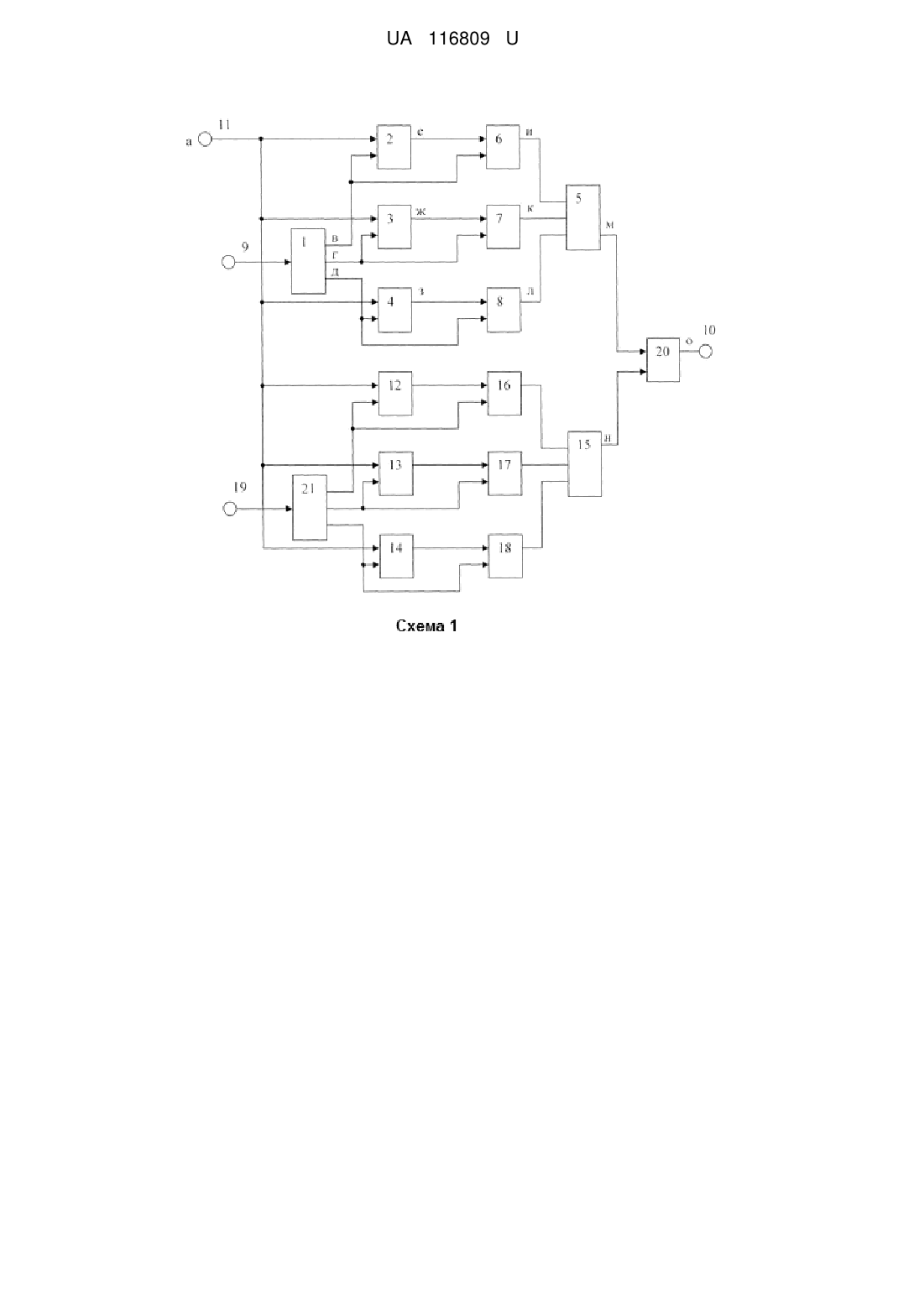

Реферат: Пристрій контролю періодичності імпульсної послідовності тактової частоти містить другу вхідну шину тактової частоти, з'єднану з входом розподілювача імпульсів, перший вихід якого з'єднаний з входом скидання першого лічильника і рахунковим входом першого D-тригера, другий вихід розподілювача імпульсів з'єднаний з входом скидання другого лічильника і рахунковим входом другого D-тригера, третій вихід розподілювача імпульсів з'єднаний з входом скидання третього лічильника і рахунковим входом третього D-тригера. Виходи першого, другого і третього D-тригерів підключені до входів елемента І, причому D-входи першого, другого і третього D-тригерів підключені до виходів другого розряду відповідно першого, другого і третього лічильника, рахункові входи яких об'єднані і підключені до першої вхідної шини. В пристрій введені третя вхідна шина тактової частоти, з'єднана з входом додаткового розподілювача імпульсів, перший вихід якого з'єднаний з входом скидання додаткового першого лічильника і рахунковим входом додаткового першого D-тригера, другий вихід додаткового розподілювача імпульсів з'єднаний з входом скидання додаткового другого лічильника і рахунковим входом додаткового другого D-тригера, третій вихід додаткового розподілювача імпульсів з'єднаний з входом скидання додаткового третього лічильника і рахунковим входом додаткового третього D-тригера, виходи додаткового першого, додаткового другого і додаткового третього D-тригерів підключені до входів додаткового елемента І, вихід якого підключений до входу другого додаткового елемента І, другий вхід якого з'єднаний з виходом елемента I, а виходом пристрою є вихід другого додаткового елемента І. UA 116809 U (54) ПРИСТРІЙ КОНТРОЛЮ ПЕРІОДИЧНОСТІ ІМПУЛЬСНОЇ ПОСЛІДОВНОСТІ ТАКТОВОЇ ЧАСТОТИ UA 116809 U UA 116809 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі інфокомунікацій, метрології, енергетики та може застосовуватись в автоматиці, телекомунікаціях, комп'ютерних, інформаційних технологіях для визначення наявності або відсутності сигналу у вигляді періодичної імпульсної послідовності відомої частоти. Пристрій може бути використано також в системах тактової синхронізації, в системах з резервованим генератором для цифрового швидкодіючого контролю імпульсів тактової частоти і ін. Найбільш близький аналог за технічною суттю (авторське свідоцтво СРСР № 1378033, МПК Н03K 5/19, опубл. Бюл. № 8 від 29.02.88 пристрій контролю імпульсів тактової частоти) містить другу вхідну шину тактової частоти, з'єднану з входом розподілювача імпульсів, перший вихід якого з'єднаний з входом скидання першого лічильника і рахунковим входом першого D-тригера, другий вихід розподілювача імпульсів з'єднаний з входом скидання другого лічильника і рахунковим входом другого D-тригера, третій вихід розподілювача імпульсів з'єднаний з входом скидання третього лічильника і рахунковим входом третього D-тригера, виходи першого, другого і третього D-тригерів підключені до входів елемента І, вихід якого є виходом пристрою, причому D-входи першого, другого і третього D-тригерів підключені до виходів другого розряду відповідно першого, другого і третього лічильника, рахункові входи яких об'єднані і підключені до першої вхідної шини. Недоліком зазначеного пристрою є недостатня надійність контролю, що обумовлена можливістю підключення тільки одного опорного сигналу на другу вхідну шину тактової частоти, на основі якого визначається наявність або відсутність імпульсів тактової частоти. В основу корисної моделі поставлена задача шляхом зміни конструкції підвищити надійність контролю періодичності імпульсної послідовності тактової частоти. Поставлена задача вирішується пристроєм цифрового контролю періодичності імпульсної послідовності тактової частоти, що містить другу вхідну шину тактової частоти, з'єднану з входом розподілювача імпульсів, перший вихід якого з'єднаний з входом скидання першого лічильника і рахунковим входом першого D-тригера, другий вихід розподілювача імпульсів з'єднаний з входом скидання другого лічильника і рахунковим входом другого D-тригера, третій вихід розподілювача імпульсів з'єднаний з входом скидання третього лічильника і рахунковим входом третього D-тригера, виходи першого, другого і третього D-тригерів підключені до входів елемента І, причому D-входи першого, другого і третього D-тригерів підключені до виходів другого розряду відповідно першого, другого і третього лічильника, рахункові входи яких об'єднані і підключені до першої вхідної шини, в який, згідно з корисною моделлю, введені третя вхідна шина тактової частоти, з'єднана з входом додаткового розподілювача імпульсів, перший вихід якого з'єднаний з входом скидання додаткового першого лічильника і рахунковим входом додаткового першого D-тригера, другий вихід додаткового розподілювача імпульсів з'єднаний з входом скидання додаткового другого лічильника і рахунковим входом додаткового другого Dтригера, третій вихід додаткового розподілювача імпульсів з'єднаний з входом скидання додаткового третього лічильника і рахунковим входом додаткового третього D-тригера, виходи додаткового першого, додаткового другого і додаткового третього D-тригерів підключені до входів додаткового елемента І, вихід якого підключений до входу другого додаткового елемента І, другий вхід якого з'єднаний з виходом елемента І, а виходом пристрою є вихід другого додаткового елемента І. На схемі 1 приведена схема пропонованого пристрою; на схемі 2 - часові діаграми, що пояснюють роботу. Пристрій цифрового контролю періодичності імпульсної послідовності тактової частоти містить: розподілювач імпульсів 1, перший, другий і третій лічильники відповідно 2-4, логічний елемент І 5, перший, другий і третій синхронний D-тригер відповідно 6-8, додатковий розподілювач імпульсів 21, додатковий перший, додатковий другий і додатковий третій лічильники відповідно 12-14, додатковий логічний елемент 1 15, додатковий перший, додатковий другий і додатковий третій синхронний D-тригер відповідно 16-18, другий додатковий елемент I 15. Сигнал тактової частоти з опорного генератора подається на першу шину 9, сигнал тактової частоти з додаткового опорного генератора подається на третю шину 19, вихідний сигнал знімається з шини 10. Вхідний (контрольований) сигнал тактової частоти подається на другу вхідну шину 11. Пристрій цифрового контролю періодичності імпульсної послідовності тактової частоти працює наступним чином. Сигнал тактової частоти з опорного генератора надходить на першу шину 9. На виходах розподілювача імпульсів 1 формуються імпульси тривалістю, що дорівнює періоду тактової частоти, які між собою у часі не пересікаються (схема 2 в, г, д). Таким чином, на кожному виході 1 UA 116809 U 5 10 15 20 25 30 35 40 45 50 55 розподілювача імпульсів 21 формуються границі часового інтервалу одного циклу роботи відповідного лічильника. Цикл роботи одного лічильника дорівнює трьом періодам тактової частоти, причому протягом першого періоду здійснюється зчитування інформації з виходу другого розряду лічильника у відповідний йому синхронний D-тригер і установка початкового стану лічильника по входу скидання лічильника, а протягом двох останніх періодів здійснюється рахунок контрольованих імпульсів тактової частоти, що надходять на лічильний вхід лічильника. При надходженні на лічильний вхід лічильника двох імпульсів протягом інтервалу часу, відведеного для підрахунку контрольованих імпульсів тактової частоти, на виході другого розряду даного лічильника формується сигнал "логічної 1", який свідчить про необхідну наявність контрольованих імпульсів тактової частоти. У випадку відсутності хоча б одного з цих двох імпульсів на виході другого розряду лічильника формується сигнал "логічного 0", який свідчить про відсутність періодичності імпульсної послідовності тактової частоти (відсутність хоча б одного імпульсу тактової частоти). Отримана інформація зчитується в відповідний синхронний D-тригер і зберігається там до початку наступного циклу роботи відповідного лічильника. Здійснення контролю в кінці кожного періоду сигналу тактовою части, що задається опорним генератором, досягається завдяки введенню трьох лічильників, цикли роботи яких зміщені один відносно іншого на тактовий інтервал. Таким чином, в кінці кожного циклу на виході відповідного синхронного D-тригера формується інформація про контрольовану періодичність імпульсної послідовності тактової частоти (наявність необхідної кількості імпульсів тактової частоти або їх відсутність). Вихідні сигнали першого 6, другого 7 і третього 8 синхронних D-тригерів об'єднуються логічним елементом І 5 (схема 2 м). Аналогічно розглянутому процесу контролю періодичність імпульсної послідовності тактової частоти функціонує введена додаткова частина схеми, з тією різницею, що сигнал тактової частоти на третю шину 19, який і задає цикли роботи введених додаткових трьох лічильників, подається з додаткового опорного генератора. Сигнал тактової частоти з додаткового опорного генератора надходить на третю вхідну шину 19. На виходах додаткового розподілювача імпульсів 11 формуються імпульси тривалістю, що дорівнює періоду тактової частоти додаткового опорного генератора, які між собою у часі не пересікаються. Таким чином, на кожному виході розподілювача імпульсів 11 формуються границі часового інтервалу одного циклу роботи відповідного лічильника. Цикл роботи одного додаткового лічильника дорівнює трьом періодам тактової частоти, причому протягом першого періоду здійснюється зчитування інформації з виходу другого розряду додаткового лічильника у відповідний йому додатковий синхронний D-тригер і установка початкового стану додаткового лічильника по входу скидання додаткового лічильника, а протягом двох останніх періодів здійснюється підрахунок контрольованих імпульсів тактової частоти, що надходять на лічильний вхід додаткового лічильника. При надходженні на лічильний вхід додаткового лічильника двох імпульсів протягом інтервалу часу, відведеного для підрахунку контрольованих імпульсів тактової частоти, на виході другого розряду даного додаткового лічильника формується сигнал "логічної 1", який свідчить про необхідну наявності контрольованих імпульсів тактової частоти. При відсутності хоча б одного з цих двох імпульсів на виході другого розряду додаткового лічильника формується сигнал "логічного 0", який свідчить про відсутність періодичності імпульсної послідовності тактової частоти (відсутність хоча б одного імпульсу тактової частоти). Отримана інформація зчитується в відповідний додатковий синхронний D-тригер і зберігається гам до початку наступного циклу роботи відповідного додаткового лічильника. Здійснення контролю в кінці кожного періоду сигналу тактової части, який задається додатковим опорним генератором, досягається завдяки введенню трьох додаткових лічильників, цикли роботи яких зміщені один відносно іншого на тактовий інтервал. Таким чином, в кінці кожного циклу на виході відповідного додаткового синхронного D-тригера формується інформація про контрольовану періодичність імпульсної послідовності тактової частоти (наявність необхідної кількості імпульсів тактової частоти або їх відсутність). Вихідні сигнали додаткового першого 6, додаткового другого 7 і додаткового третього 8 синхронних D-тригерів об'єднуються додатковим логічним елементом І 15 (схема 2 н). Вихідні сигнали логічного елемента І 5 та додаткового логічного елемента I 15 об'єднуються у другому додатковому логічному елементі І 20 (схема 2 о), вихід якого є виходом пристрою контролю періодичності імпульсної послідовності тактової частоти. 2 UA 116809 U Корисна модель забезпечує можливість підключення основного, а також додаткового опорних сигналів тактової частоти, на основі яких визначається наявність або відсутність імпульсів тактової частоти, що підвищує надійність контролю періодичності імпульсної послідовності тактової частоти. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 Пристрій контролю періодичності імпульсної послідовності тактової частоти, що містить другу вхідну шину тактової частоти, з'єднану з входом розподілювача імпульсів, перший вихід якого з'єднаний з входом скидання першого лічильника і рахунковим входом першого D-тригера, другий вихід розподілювача імпульсів з'єднаний з входом скидання другого лічильника і рахунковим входом другого D-тригера, третій вихід розподілювача імпульсів з'єднаний з входом скидання третього лічильника і рахунковим входом третього D-тригера, виходи першого, другого і третього D-тригерів підключені до входів елемента І, причому D-входи першого, другого і третього D-тригерів підключені до виходів другого розряду відповідно першого, другого і третього лічильника, рахункові входи яких об'єднані і підключені до першої вхідної шини, який відрізняється тим, що в пристрій введені третя вхідна шина тактової частоти, з'єднана з входом додаткового розподілювача імпульсів, перший вихід якого з'єднаний з входом скидання додаткового першого лічильника і рахунковим входом додаткового першого D-тригера, другий вихід додаткового розподілювача імпульсів з'єднаний з входом скидання додаткового другого лічильника і рахунковим входом додаткового другого D-тригера, третій вихід додаткового розподілювача імпульсів з'єднаний з входом скидання додаткового третього лічильника і рахунковим входом додаткового третього D-тригера, виходи додаткового першого, додаткового другого і додаткового третього D-тригерів підключені до входів додаткового елемента І, вихід якого підключений до входу другого додаткового елемента І, другий вхід якого з'єднаний з виходом елемента I, а виходом пристрою є вихід другого додаткового елемента І. 3 UA 116809 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
