Високотемпературний резистивний нагрівач
Номер патенту: 62174
Опубліковано: 10.08.2011
Автори: Севастьянов Володимир Валентинович, Когут Микола Макарович
Формула / Реферат
1. Високотемпературний резистивний нагрівач, що містить струмопровідну трубу з водяним охолодженням, з'єднану з гнучким компенсатором теплового розширення, резистивний елемент, який відрізняється тим, що для надійного електричного контакту між металом і резистивним елементом використовується шар легованого кремнію.
2. Високотемпературний резистивний нагрівач за п. 1, який відрізняється тим, що поверхня активного елемента може бути вкрита шаром кремнію.
3. Високотемпературний резистивний нагрівач за пп. 1-2, який відрізняється тим, що поверхня активного елемента вкрита шаром танталу (ніобію) і (або) окису танталу (окису ніобію).
4. Високотемпературний резистивний нагрівач за пп. 1-2, який відрізняється тим, що поверхня активного елемента вкрита шаром нітриду титану і (або) нітриду кремнію.
5. Високотемпературний резистивний нагрівач за п. 1, який відрізняється тим, що резистивний елемент виготовлений з легованого кремнію і може бути вкритий шаром танталу (ніобію) і (або) окису танталу (окису ніобію) або шаром нітриду титану і (або) нітриду кремнію.
Текст

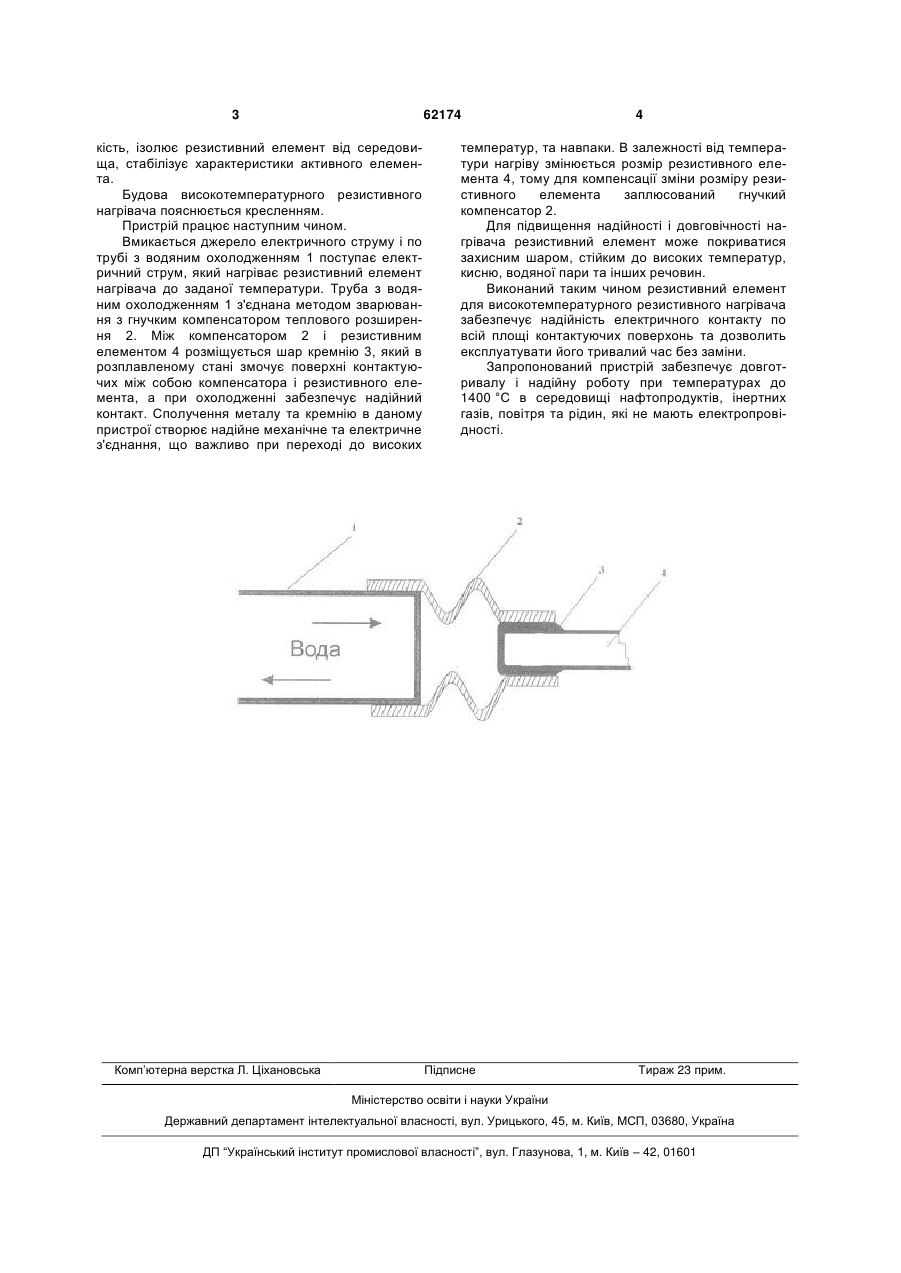

1. Високотемпературний резистивний нагрівач, що містить струмопровідну трубу з водяним охолодженням, з'єднану з гнучким компенсатором теплового розширення, резистивний елемент, який відрізняється тим, що для надійного електричного контакту між металом і резистивним елементом використовується шар легованого кремнію. 3 62174 кість, ізолює резистивний елемент від середовища, стабілізує характеристики активного елемента. Будова високотемпературного резистивного нагрівача пояснюється кресленням. Пристрій працює наступним чином. Вмикається джерело електричного струму і по трубі з водяним охолодженням 1 поступає електричний струм, який нагріває резистивний елемент нагрівача до заданої температури. Труба з водяним охолодженням 1 з'єднана методом зварювання з гнучким компенсатором теплового розширення 2. Між компенсатором 2 і резистивним елементом 4 розміщується шар кремнію 3, який в розплавленому стані змочує поверхні контактуючих між собою компенсатора і резистивного елемента, а при охолодженні забезпечує надійний контакт. Сполучення металу та кремнію в даному пристрої створює надійне механічне та електричне з'єднання, що важливо при переході до високих Комп’ютерна верстка Л. Ціхановська 4 температур, та навпаки. В залежності від температури нагріву змінюється розмір резистивного елемента 4, тому для компенсації зміни розміру резистивного елемента заплюсований гнучкий компенсатор 2. Для підвищення надійності і довговічності нагрівача резистивний елемент може покриватися захисним шаром, стійким до високих температур, кисню, водяної пари та інших речовин. Виконаний таким чином резистивний елемент для високотемпературного резистивного нагрівача забезпечує надійність електричного контакту по всій площі контактуючих поверхонь та дозволить експлуатувати його тривалий час без заміни. Запропонований пристрій забезпечує довготривалу і надійну роботу при температурах до 1400 °C в середовищі нафтопродуктів, інертних газів, повітря та рідин, які не мають електропровідності. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHigh-temperature resistive heater
Автори англійськоюKohut Mykola Makarovych, Sevastianov Volodymyr Valentynovych
Назва патенту російськоюВысокотемпературный резистивный нагреватель
Автори російськоюКогут Микола Макарович, Севастьянов Владимир Валентинович
МПК / Мітки
МПК: H05B 3/40
Мітки: високотемпературний, резистивний, нагрівач
