H02J 3/01 — пристрої для придушення гармонік або пульсацій

Номер патенту: 116228

Опубліковано: 10.05.2017

Автори: Власенко Руслан Володимирович, Бондаренко Сергій Сергійович, Бялобржеський Олексій Володимирович, Кобеляцький Максим Дмитрович

МПК: H02J 3/01, H02M 7/68

Мітки: регулювання, пристрій, фільтра, трифазного, активного, нечітким, паралельного, регулятором, силового

Формула / Реферат:

Пристрій регулювання трифазного паралельного силового активного фільтра з нечітким регулятором, що містить транзисторний перетворювач, виходи якого підключені до блока датчиків струму транзисторного перетворювача, сполучений з блоком дроселів, який підключений до блока датчиків фазної напруги мережі і блока датчиків струму навантаження, які з'єднані лініями мережі, вхідні виводи транзисторного перетворювача з'єднані з накопичувальним...

Номер патенту: 115050

Опубліковано: 27.03.2017

Автори: Бондаренко Сергій Сергійович, Кобеляцький Максим Дмитрович, Власенко Руслан Володимирович, Бялобржеський Олексій Володимирович

МПК: H02J 3/01, H02J 3/18, H02J 3/16 ...

Мітки: трифазного, підсистемою, активного, паралельного, попереднього, конденсатора, фільтра, пристрій, силового, заряду

Формула / Реферат:

Пристрій трифазного паралельного силового активного фільтра з підсистемою попереднього заряду конденсатора, що містить транзисторний перетворювач, виходи якого з'єднані з блоком датчиків струму транзисторного перетворювача, що з'єднаний з блоком дроселів, який з'єднаний з блоком датчиків напруги мережі та мережею, яка через блок датчиків струму навантаження з'єднана з навантаженням, вхідні виводи транзисторного перетворювача з'єднані з...

Номер патенту: 113685

Опубліковано: 10.02.2017

Автори: Бялобржеський Олексій Володимирович, Бондаренко Сергій Сергійович, Кобеляцький Максим Дмитрович, Власенко Руслан Володимирович

МПК: H02M 7/68, H02J 3/01

Мітки: несиметрії, струму, фільтра, формування, напруги, трифазного, спосіб, силового, активного, навантаження, мережі

Формула / Реферат:

Спосіб формування струму трифазного силового активного фільтра при несиметрії навантаження та напруги мережі, при якому формують імпульси управління за методом широтно-імпульсної модуляції, формують струм компенсатора, вимірюють фазну напругу мережі, фазні струми навантаження і фазні поточні струми силового активного фільтра, виділяють похибку струму, який відрізняється тим, що визначають косинусні та синусні складові напруги та струму...

Номер патенту: 113140

Опубліковано: 10.01.2017

Автори: Бялобржеський Олексій Володимирович, Кобеляцький Максим Дмитрович, Бондаренко Сергій Сергійович, Власенко Руслан Володимирович

МПК: H02J 3/16, H02M 7/44, H02J 3/01 ...

Мітки: симетрування, неактивних, мережі, проводом, трифазної, струму, потужності, компенсації, пристрій, нульовим, складових

Формула / Реферат:

Пристрій компенсації неактивних складових потужності, симетрування струму трифазної мережі з нульовим проводом, що містить транзисторний перетворювач, виходи якого підключені до блока датчиків струму транзисторного перетворювача, сполучений з блоком дроселів, який підключений до блока датчиків напруги мережі, і блоком датчиків струму навантаження, які з'єднані лініями мережі, вхідні виводи транзисторного перетворювача з'єднані з...

Номер патенту: 111076

Опубліковано: 25.10.2016

Автори: Конопльов Ігор Анатолійович, Кривошеєв Сергій Юрійович, Вержановська Марія Ростиславівна, Сокол Євген Іванович, Тимченко Микола Олександрович

МПК: H02J 3/01, G05F 1/70

Мітки: струму, ослаблення, гармонік, споживаного, високочастотних, мережі, спосіб

Формула / Реферат:

Спосіб ослаблення високочастотних гармонік струму, споживаного від напруги мережі при імпульсному навантаженні, при якому контролюють напругу та струм і використовують ці сигнали для формування сигналу керування корегуючим пристроєм об'єкта керування, а сигнал керування синхронізують з робочими інтервалами напруги мережі, який відрізняється тим, що безперервно контролюють співвідношення сигналів: інтегрованого квадрата добутку струму та...

Номер патенту: 103666

Опубліковано: 25.12.2015

Автори: Бялобржеський Олексій Володимирович, Власенко Руслан Володимирович

МПК: H02J 3/01, H02M 7/68

Мітки: верхньої, струму, межі, нижньої, активного, фільтра, пристрій, регулятора, визначенням, трифазного, регулювання, зони, адаптивного, гістерезису, релейного, силового

Формула / Реферат:

Пристрій адаптивного регулювання трифазного силового активного фільтра з визначенням верхньої і нижньої межі зони гістерезису релейного регулятора струму, що містить трифазний транзисторний перетворювач, силовий вхід якого з'єднаний з мережею живлення через трифазний реактор і блок датчиків струмів силового активного фільтра, силовий вхід якого підключений до трифазної електричної мережі, який відрізняється тим, що трифазне нелінійне...

Номер патенту: 103007

Опубліковано: 25.11.2015

Автори: Качалка Вадим Юрійович, Бялобржеський Олексій Володимирович, Бриков Артем Олександрович

МПК: H02J 3/01, H02J 3/18, H02J 3/26 ...

Мітки: струмів, фільтром, керування, спосіб, активним, несиметрії, силовим, трифазним

Формула / Реферат:

Спосіб керування трифазним силовим активним фільтром при несиметрії струмів, при якому отримують миттєві значення напруги та струму трифазної лінії, визначають миттєві значення трифазних струмів та напруг, розраховують миттєві проекції вектора напруги та струму в координатах a-b шляхом перетворення матриці Кларка, проектують вектор струму на вектор напруги та їх нормальні лінії та отримують миттєвий активний струм та миттєвий реактивний...

Номер патенту: 92932

Опубліковано: 10.09.2014

Автори: Бялобржеський Олексій Володимирович, Власенко Руслан Володимирович

МПК: H02M 7/68, H02J 3/01

Мітки: релейним, керування, фільтра, силового, адаптивного, струму, пристрій, трифазного, регулятором, активного

Формула / Реферат:

Пристрій адаптивного керування релейного регулювання струму трифазного силового активного фільтра, що містить трифазний транзисторний перетворювач, силовий вхід якого з'єднаний з мережею живлення через вхідний дросель і блок датчиків струмів силового активного фільтра, накопичувальний конденсатор, підключений до силового виходу транзисторного перетворювача, блок датчиків фазної напруги мережі, силовий вхід якого підключений до трифазної...

Номер патенту: 92691

Опубліковано: 26.08.2014

Автори: Герасименко Роман Вікторович, Слободенюк Дмитро Володимирович, Качалка Вадим Юрійович, Бялобржеський Олексій Володимирович

МПК: H02J 3/18, H02J 3/01

Мітки: мінімального, активний, силовий, фільтр, напруги, забезпеченням, спотворень, коефіцієнта

Формула / Реферат:

Силовий активний фільтр із забезпеченням мінімального коефіцієнта спотворень напруги, який містить два інвертори із ланками постійного струму, інтерфейсний фільтр і схему керування, інтерфейсний фільтр в кожній фазі являє собою схему з двох дроселів і конденсатора, ланки постійного струму інверторів розділені, вихід першого інвертора з'єднаний з вільним виводом першого дроселя, який відрізняється тим, що вихід другого інвертора з'єднаний з...

Номер патенту: 84622

Опубліковано: 25.10.2013

Автор: Мірошник Олександр Олександрович

МПК: H02J 3/01

Мітки: паралельний, регулюванням, активний, реактивної, складової, струму, пофазним, фільтр

Формула / Реферат:

Паралельний активний фільтр з пофазним регулюванням реактивної складової струму, що містить блоки низькочастотних та високочастотних інверторів із ланками постійного струму, інтерфейсний фільтр і блок керування, інтерфейсний фільтр в кожній фазі містить Т-подібну схему з двох груп дроселів, з'єднаних послідовно, і конденсаторів (що являють собою ланки постійного струму), причому перший конденсатор приєднано паралельно до блока...

Номер патенту: 83775

Опубліковано: 25.09.2013

Автори: Герасименко Роман Вікторович, Бялобржеський Олексій Володимирович, Качалка Вадим Юрійович, Слободенюк Дмитро Володимирович

МПК: H02J 3/01, H02J 3/18

Мітки: пристрій, вищих, активної, реактивної, компенсації, потужностей, складових

Формула / Реферат:

Пристрій для компенсації реактивної та вищих складових активної потужностей, який містить перетворювач, накопичувальний конденсатор, вихідний згладжуючий пасивний фільтр, контролер системи управління обладнаний датчиком струму фільтра, датчиком струму мережі, датчиком напруги, датчиком напруги накопичувального конденсатора, формувачем імпульсів на основі релейних регуляторів із змінною шириною гістерезису, фазовими перетворювачами напруги,...

Номер патенту: 100050

Опубліковано: 12.11.2012

Автори: Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: H02M 1/12, H02J 3/01, H01F 30/12, H02H 7/08 ...

Мітки: основної, нульової, струмів, послідовності, вищих, гармонік, фільтр

Формула / Реферат:

1. Фільтр струмів нульової послідовності основної та вищих гармонік, який містить затискачі трьох лінійних та нульової фаз та шість гальванічно розв'язаних обмоток, кожна пара яких розміщена на кожному магнітопроводі,який відрізняється тим, щодо фільтра введено три рознесені у просторі однофазні магнітопроводи, на кожному однофазному магнітопроводі розміщено першу та другу гальванічно розв'язані обмотки, коефіцієнт...

Номер патенту: 95418

Опубліковано: 25.07.2011

Автори: Бурлака Володимир Володимирович, Гулаков Сергій Володимирович

МПК: H02M 1/12, H02J 3/01, H02M 5/458 ...

Мітки: фільтр, швидкодією, активний, паралельний, підвищеною

Формула / Реферат:

Паралельний активний фільтр, що містить два інвертори із ланками постійного струму, інтерфейсний фільтр і схему керування, який відрізняється тим, що інтерфейсний фільтр в кожній фазі являє собою Т-подібну схему з двох дроселів, з'єднаних послідовно, і конденсатора, причому вихід першого інвертора з'єднаний з вільним виводом першого дроселя, вихід другого інвертора з'єднаний через конденсатор із точкою з'єднання дроселів, вільний вивід...

Номер патенту: 95208

Опубліковано: 11.07.2011

Автори: Гулаков Сергій Володимирович, Бурлака Володимир Володимирович

МПК: H02M 1/12, H02J 3/01

Мітки: двоступеневий, паралельний, фільтр, активний

Формула / Реферат:

Двоступеневий паралельний активний фільтр, що містить два інвертори із загальною ланкою постійного струму, два інтерфейсних фільтра і схему керування, який відрізняється тим, що в кожній фазі між виходами інтерфейсних фільтрів додатково введено напівмостовий інвертор із двох послідовно з'єднаних транзисторів, дроселя і двох конденсаторів, причому стік (колектор) першого транзистора з'єднаний з виходом першого інтерфейсного фільтра, витік...

Номер патенту: 57064

Опубліковано: 10.02.2011

Автори: Домнін Ігор Феліксович, Кайда Олена Олександрівна

МПК: H02J 3/01

Мітки: фільтрокомпенсуючий, пристрій

Формула / Реферат:

Фільтрокомпенсуючий пристрій, підключений паралельно живильній мережі, що містить інвертор напруги, перший вхід якого зв'язаний з живильною мережею, двомостовий випрямляч, реактор, підключений паралельно до першого виходу двомостового випрямляча, накопичувач енергії, що підключений паралельно інвертору напруги та двомостовому випрямлячу і зв'язаний з виходом інвертора напруги і другим виходом двомостового випрямляча, датчик напруги, що...

Номер патенту: 92089

Опубліковано: 27.09.2010

Автори: Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: H02J 1/02, H02J 3/01, H02J 1/00 ...

Мітки: струму, фільтр, гармонік, напруги, мережі, вищих, приймача

Формула / Реферат:

1. Фільтр вищих гармонік напруги мережі та струму приймача, який містить вхідні та вихідні затискачі, дросель та конденсаторну батарею, причому обмотка дроселя має два крайніх виводи та щонайменше один проміжний вивід, перший із вхідних затискачів приєднаний до першого виводу конденсаторної батареї та першого вихідного затискача, перший крайній вивід одмотки дроселя приєднаний до другого виводу конденсаторної батареї, а другий із вихідних...

Номер патенту: 90938

Опубліковано: 10.06.2010

Автори: Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович

МПК: H02H 1/00, H01F 30/00, H02H 9/00 ...

Мітки: мережі, багатофазної, трифазної, варіанти, наприклад, пристрою, приймачів, застосування, автотрансформатора, трансформатора, захисту, багатофазного, трифазного

Формула / Реферат:

1. Застосування багатофазного, наприклад трифазного, автотрансформатора з обмотками міжфазного зв'язку як пристрою для захисту багатофазної, наприклад трифазної, мережі та її приймачів від імпульсних перенапруг комутаційного та грозового походження.2. Застосування багатофазного, наприклад трифазного, трансформатора та/або автотрансформатора з обмотками міжфазного зв'язку як пристрою для захисту багатофазної, наприклад трифазної,...

Номер патенту: 48741

Опубліковано: 25.03.2010

Автори: Сліпушко Микола Юрійович, Авраменко Віктор Васильович

МПК: H02J 3/01

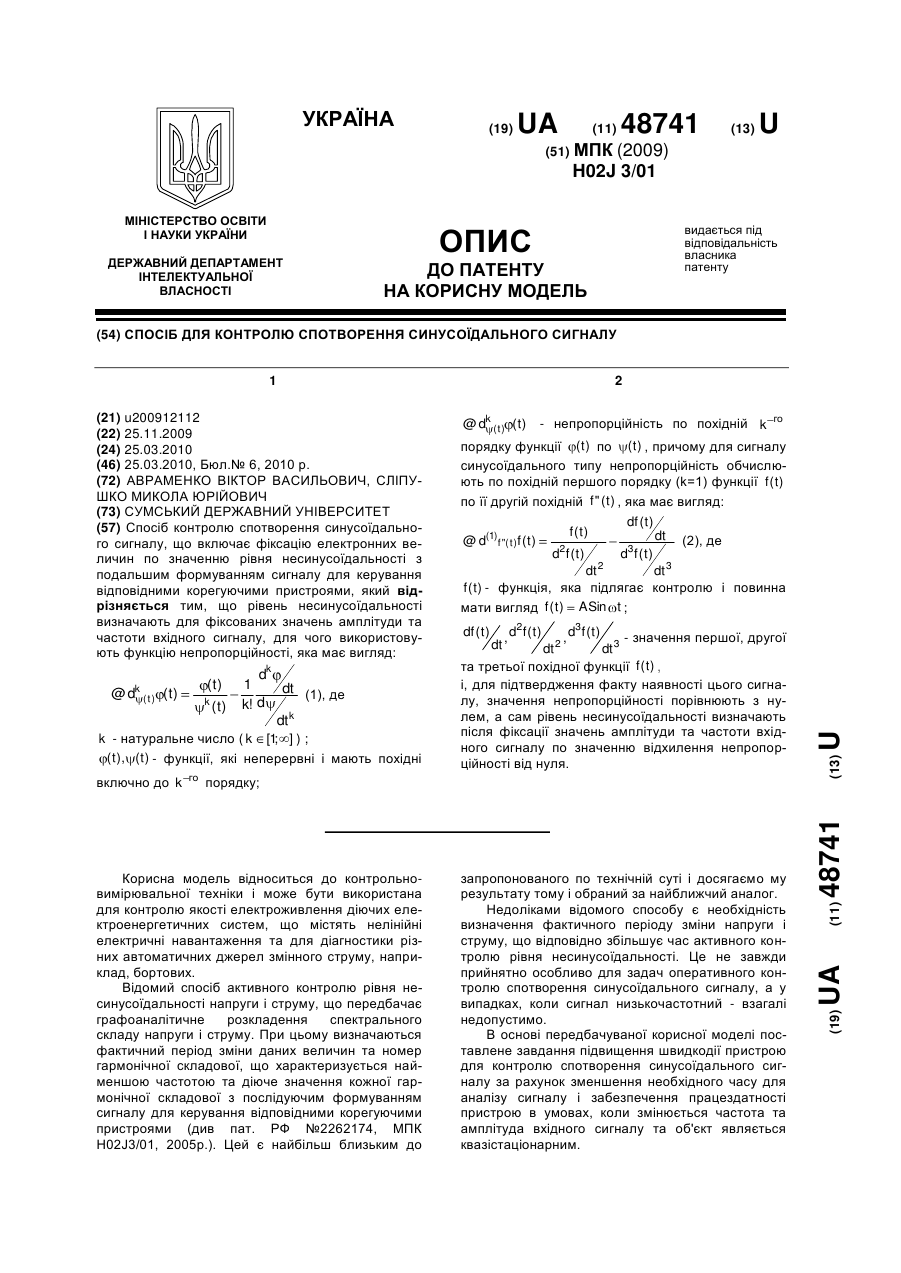

Мітки: синусоїдального, спотворення, сигналу, спосіб, контролю

Формула / Реферат:

Спосіб контролю спотворення синусоїдального сигналу, що включає фіксацію електронних величин по значенню рівня несинусоїдальності з подальшим формуванням сигналу для керування відповідними корегуючими пристроями, який відрізняється тим, що рівень несинусоїдальності визначають для фіксованих значень амплітуди та частоти вхідного сигналу, для чого використовують функцію непропорційності, яка має вигляд:

Номер патенту: 40772

Опубліковано: 27.04.2009

Автори: Волков Олександр Васильович, Волков Володимир Олександрович

МПК: H02J 3/01, H02J 3/18, H02J 3/26 ...

Мітки: обладнаного, джерело, електроживлення, виводом, навантаження, нейтральним, трифазного

Формула / Реферат:

1. Джерело електроживлення для трифазного навантаження, обладнаного нейтральним виводом, що містить трифазний випрямляч, виконаний по мостовій схемі, реактор і трифазну живильну мережу змінної напруги, зв'язану своїми трьома фазними клемами відповідно із трьома фазними виводами зазначеного трифазного навантаження, яке відрізняється тим, що в нього уведені датчик струму, блок компараторів, два повністю керованих напівпровідникових силових...

Номер патенту: 20681

Опубліковано: 15.02.2007

Автори: Назаров Адольф Іванович, Кущ Володимир Володимирович, Журавльов Дмитро Володимирович

МПК: H02J 3/01

Мітки: фільтрокомпенсуючий, пристрій, комбінований

Формула / Реферат:

Комбінований фільтрокомпенсуючий пристрій, що містить індивідуальні високовольтні силові фільтри відповідних частот, що складаються зі з'єднаних послідовно реактора з конденсатором, які приєднуються за допомогою індивідуальних комутаційних апаратів безпосередньо між кожною фазою високовольтної мережі і заземлювальним контуром, який відрізняється тим, що містить між кожною високовольтною фазою і заземлювальним контуром високовольтний...

Номер патенту: 74703

Опубліковано: 16.01.2006

Автори: Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: H01F 30/06, H02J 3/01, H02J 3/04, H02H 7/08 ...

Мітки: струмів, вищих, трифазної, фільтр, варіанти, мережі, гармонік

Формула / Реферат:

1. Фільтр струмів вищих гармонік трифазної мережі, який містить затискачі трьох вхідних лінійних фаз, один затискач вхідної нульової фази, дев'ять затискачів вихідних лінійних фаз та три затискачі вихідних нульових фаз, причому усі затискачі вихідних фаз об'єднані у групи, кожна з яких складається з трьох затискачів лінійних фаз та одного затискача нульової фази, причому кожна група затискачів призначена для приєднання одного чотирипровідного...

Номер патенту: 34224

Опубліковано: 15.02.2001

Автори: Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович, Музиченко Оксана Олександрівна

МПК: H02J 3/01, H02J 3/04, H01F 30/06, H02H 7/08 ...

Мітки: струмів, мережі, гармонік, трифазної, вищих, фільтр

Текст:

...затискачів А, В, С вхідних лінійних фаз. Вторинні обмотки 12 та 13, 14 та 15, 16 та 17 з'єднані між собою різнойменними виводами, і точка цього з'єднання приєднана до вхідної лінійної фази, причому первинна обмотка однофазного трансформатора приєднана до перших двох затискачів, наприклад, до затискачів А та В вхідних лінійних фаз, а точка вказаного вище з'єднання приєднана до затискача третьої вхідної лінійної фази трифазної мережі,...

Номер патенту: 34225

Опубліковано: 15.02.2001

Автори: Музиченко Олександр Дмитрович, Музиченко Оксана Олександрівна, Музиченко Юрій Олександрович

МПК: H02J 3/01, H02H 7/09, H01F 30/06 ...

Мітки: струмів, вищих, фільтр, трифазної, гармонік, мережі

Текст:

...кількості фаз у 3-5 разів відповідно. Це означає, що фільтри, виконані за даним патентом, потребують у 1,61,8 разів менше міді та електротехнічної сталі порівняно з фільтрами [10] при виконанні того ж функціонального призначення. А у порівнянні до фільтру-прототипу [11] заявлений фільтр додатково подавляє вищі гармоніки струмів прямих та зворотніх послідовностей. Для кращого розуміння суті винаходу наведені графічні матеріали. На фіг. 1...
