Нахайчук Олег Вікторович

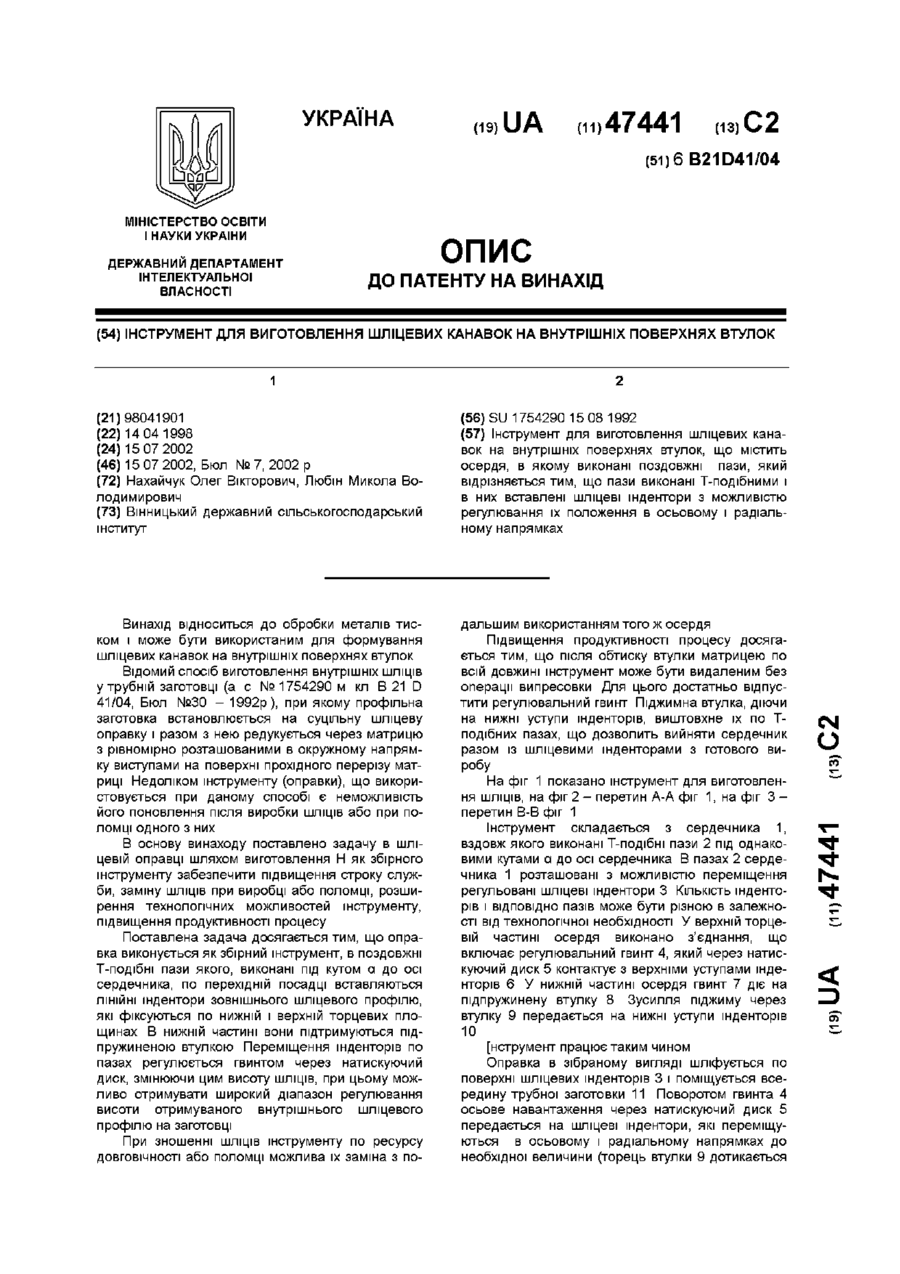

Інструмент для виготовлення шліцевих канавок на внутрішніх поверхнях втулок

Завантаження...

Номер патенту: 47441

Опубліковано: 15.07.2002

Автори: Любін Микола Володимирович, Нахайчук Олег Вікторович

МПК: B21D 41/00

Мітки: внутрішніх, поверхнях, канавок, втулок, інструмент, виготовлення, шліцевих

Формула / Реферат:

Інструмент для виготовлення шліцевих канавок на внутрішніх поверхнях втулок, що містить  осердя, в якому виконані поздовжні  пази, який відрізняється тим, що пази виконані Т-подібними і в них вставлені шліцеві індентори з можливістю регулювання їх положення в осьовому і радіальному напрямках.

Спосіб виготовлення канавок на внутрішній поверхні втулки

Завантаження...

Номер патенту: 45429

Опубліковано: 15.04.2002

Автор: Нахайчук Олег Вікторович

МПК: B21D 41/00, B21J 5/06

Мітки: спосіб, втулки, поверхні, виготовлення, внутрішній, канавок

Формула / Реферат:

Спосіб виготовлення канавок на внутрішній поверхні втулки, при якому оправку, що має форму циліндра, вздовж поверхні котрого розміщені формоутворюючі елементи, розташовують в середині втулки, яку обтискують матрицею, який відрізняється тим, що оправку виготовляють як складений інструмент з поздовжніми пазами, в які вставляють клини з різними кутами при вершинах, втулку фіксують нерухомо і обтискують її за рахунок поздовжнього переміщення...

Пристрій для нанесення стружковідокремлювальних канавок

Завантаження...

Номер патенту: 45467

Опубліковано: 15.04.2002

Автор: Нахайчук Олег Вікторович

МПК: B23D 43/00

Мітки: пристрій, нанесення, канавок, стружковідокремлювальних

Формула / Реферат:

Пристрій для нанесення стружковідокремлювальних канавок при обробці труб протягуванням, що складається з базової втулки, в радіальні отвори якої вставлені деформуючі елементи, які півсферичними поверхнями в окружному напрямку сконтактовані з конічною поверхнею втулки регулювання висоти їх виступів і зафіксовані втулкою регулювання кутів нахилу відносно осі протяжки, який відрізняється тим, що деформуючі елементи виконані з можливістю...
