Пристрій для нанесення стружковідокремлювальних канавок

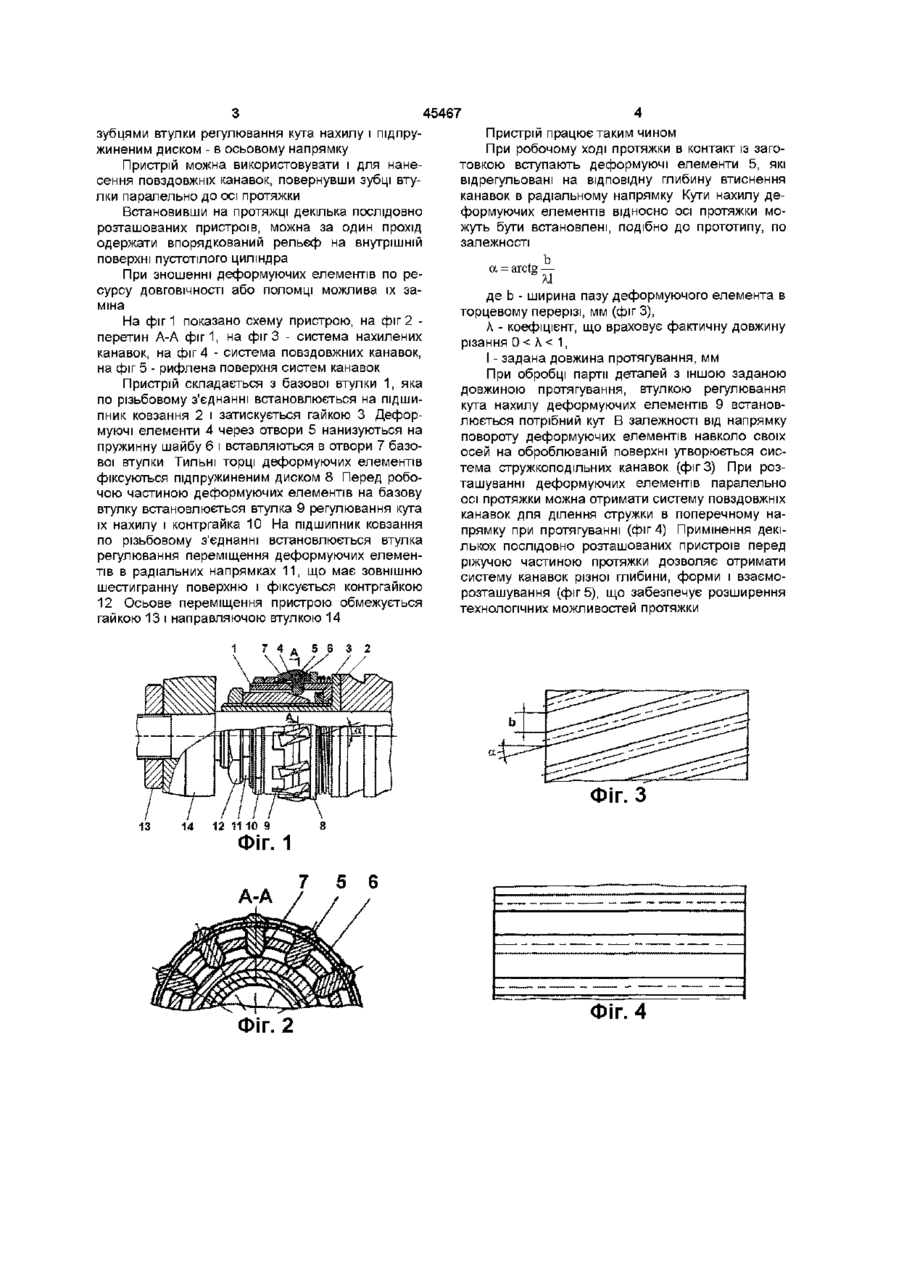

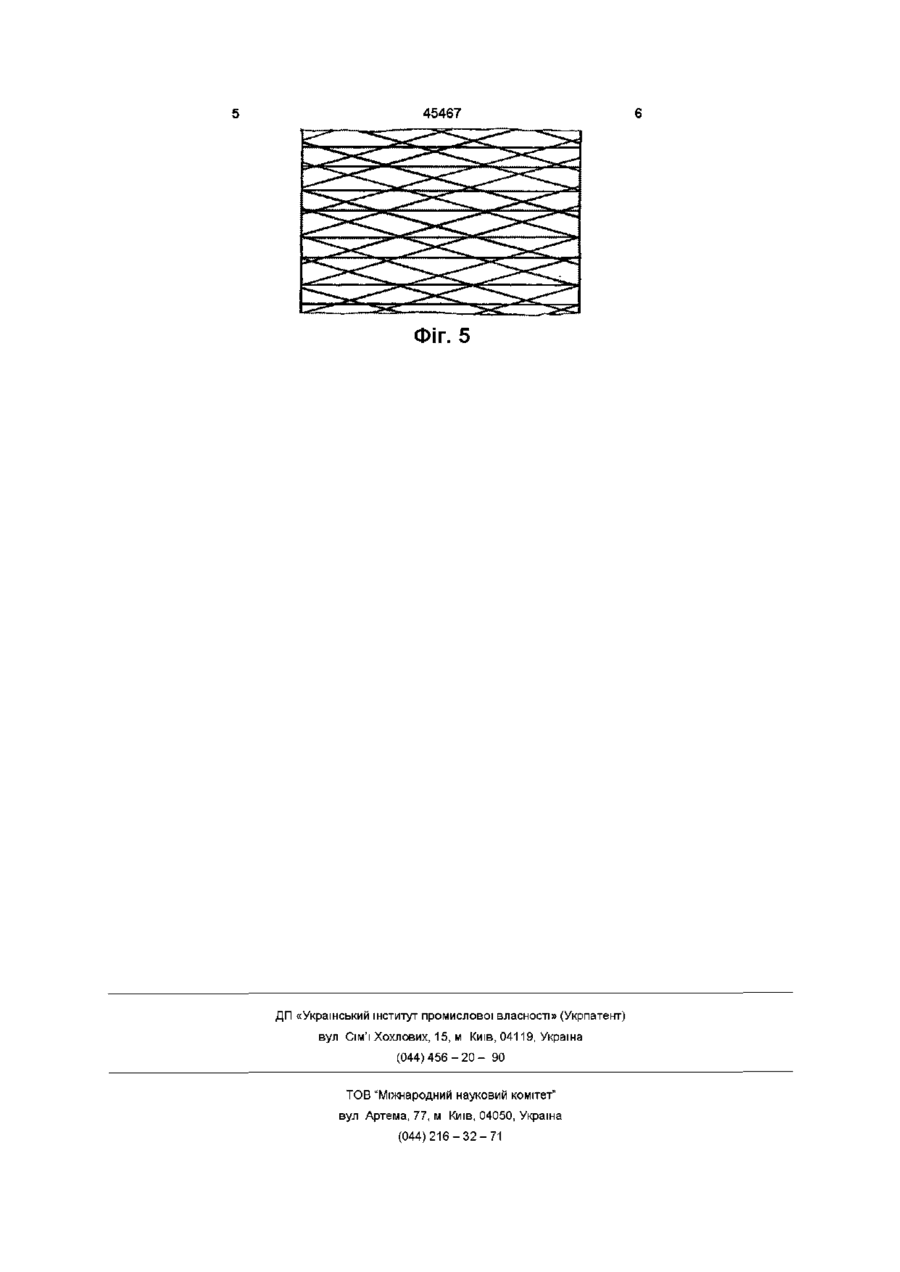

Пристрій для нанесення стружковідокремлю вальних канавок при обробці труб протягуванням, що складається з базової втулки, в радіальні отвори якої вставлені деформуючі елементи, які півсферичними поверхнями в окружному напрямку сконтактовані з конічною поверхнею втулки регулювання висоти їх виступів і зафіксовані втулкою регулювання кутів нахилу відносно осі протяжки, який відрізняється тим, що деформуючі елементи виконані з можливістю переміщення в радіальному напрямку і повороту кожного навколо своєї осі Винахід відноситься до металообробки і може бути використаний при обробці труб протягуванням Відома деформуючо-ріжуча протяжка (а с №639667 м кл B23D43/02, Бюл №48 -1978р), в якій пази деформуючих елементів виконані нахиленими до осі протяжки, а деформуючі елементи встановлені з можливістю обертання відносно ріжучих зубів в площині, нормальній до осі протяжки Недоліком даної конструкції є неможливість регулювання висоти виступів деформуючих елементів відносно ріжучої частини і кутів їх нахилу відносно осі протяжки в залежності від заданої довжини протягування при обробці різних партій деталей, а також заміни деформуючих елементів при виробці В основу винаходу поставлено задачу в деформуючо-ріжучій протяжці шляхом виконання деформуючих елементів рухомими в радіальних напрямках і навколо своїх осей забезпечити розширення технологічних можливостей протяжки і заміну деформуючих елементів при їх виробці Поставлена задача досягається тим, що перед ріжучою частиною протяжки на підшипнику ковзання розташовують пристрій для нанесення стружкоподільних канавок Пристрій складається з базової втулки, в радіальні отвори якої вставляються деформуючі елементи, які в окружному напрямку обтискуються пружинною шайбою (типу підшипникового кільця) Пружинна шайба проходить через отвори деформуючих елементів, форма яких дозволяє їх повертання в зібраному ви гляді Зі сторони ріжучої частини протяжки деформуючі елементи фіксуються підпружиненим диском, а в радіальному напрямку спираються на конічну поверхню втулки регулювання висоти їх виступів На передній частині пристрою разом з фіксуючою контргайкою розташовується втулка регулювання кута нахилу деформуючих елементів Вона має прямокутні виточки, в які частково входять деформуючі елементи Втулки регулювання висоти і кута нахилу по різьбовим з'єднанням можуть переміщуватись ВІДПОВІДНО ПО поверхнях підшипника ковзання і базової втулки Для регулювання висоти деформуючих елементів (наприклад, для збільшення), регулювальну втулку переміщують в напрямку ріжучої частини протяжки Елементи, контактуючи напівсферичними частинами, ковзають по поверхні конуса втулки і піднімаються в радіальному напрямку Для зменшення висоти виступів регулювальна втулка переміщується в зворотному напрямку Деформуючі елементи, обтиснені пружинною шайбою, по рухомому конусі ковзають вниз Регулювання кутів нахилу деформуючих елементів відносно осі протяжки виконується поворотом відповідної втулки Зубці втулки одночасно повертають деформуючі елементи навколо осей на потрібні кути в залежності від необхідності нанесення лівих або правих гвинтових канавок та їх ЩІЛЬНОСТІ Положення втулки фіксується контргайкою Таким чином, деформуючі елементи, спираючись на конічну частину втулки, фіксуються пружинною шайбою в радіальному напрямку, а О і (О ю 45467 зубцями втулки регулювання кута нахилу і підпружиненим диском - в осьовому напрямку Пристрій можна використовувати і для нанесення повздовжніх канавок, повернувши зубці втулки паралельно до осі протяжки Встановивши на протяжці декілька послідовно розташованих пристроїв, можна за один прохід одержати впорядкований рельєф на внутрішній поверхні пустотілого циліндра При зношенні деформуючих елементів по ресурсу ДОВГОВІЧНОСТІ або поломці можлива їх заміна На фіг 1 показано схему пристрою, на фіг 2 перетин А-А фіг1, на фіг 3 - система нахилених канавок, на фіг 4 - система повздовжних канавок, на фіг 5 - рифлена поверхня систем канавок Пристрій складається з базової втулки 1, яка по різьбовому з'єднанні встановлюється на підшипник ковзання 2 і затискується гайкою 3 Деформуючі елементи 4 через отвори 5 нанизуються на пружинну шайбу б і вставляються в отвори 7 базової втулки Тильні торці деформуючих елементів фіксуються підпружиненим диском 8 Перед робочою частиною деформуючих елементів на базову втулку встановлюється втулка 9 регулювання кута їх нахилу і контргайка 10 На підшипник ковзання по різьбовому з'єднанні встановлюється втулка регулювання переміщення деформуючих елементів в радіальних напрямках 11, що має зовнішню шестигранну поверхню і фіксується контргайкою 12 Осьове переміщення пристрою обмежується гайкою 13 і направляючою втулкою 14 Пристрій працює таким чином При робочому ході протяжки в контакт із заготовкою вступають деформуючі елементи 5, які відрегульовані на відповідну глибину втиснення канавок в радіальному напрямку Кути нахилу деформуючих елементів відносно осі протяжки можуть бути встановлені, подібно до прототипу, по залежності а = arctg — де b - ширина пазу деформуючого елемента в торцевому перерізі, мм (фіг 3), А - коефіцієнт, що враховує фактичну довжину різання 0 < А < 1, І - задана довжина протягування, мм При обробці партії деталей з іншою заданою довжиною протягування, втулкою регулювання кута нахилу деформуючих елементів 9 встановлюється потрібний кут В залежності від напрямку повороту деформуючих елементів навколо своїх осей на оброблюваній поверхні утворюється система стружкоподільних канавок (фіг 3) При розташуванні деформуючих елементів паралельно осі протяжки можна отримати систему повздовжніх канавок для ділення стружки в поперечному напрямку при протягуванні (фіг 4) Примшення декількох послідовно розташованих пристроїв перед ріжучою частиною протяжки дозволяє отримати систему канавок різної глибини, форми і взаєморозташування (фіг 5), що забезпечує розширення технологічних можливостей протяжки 7 4 14 IT? Фіг. З 12 1110 9 8 ФІГ. 1 А-А Фіг. 2 7 5 ФІГ. 4 45467 Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
