Пристрій захисту паціента до електростимулятора

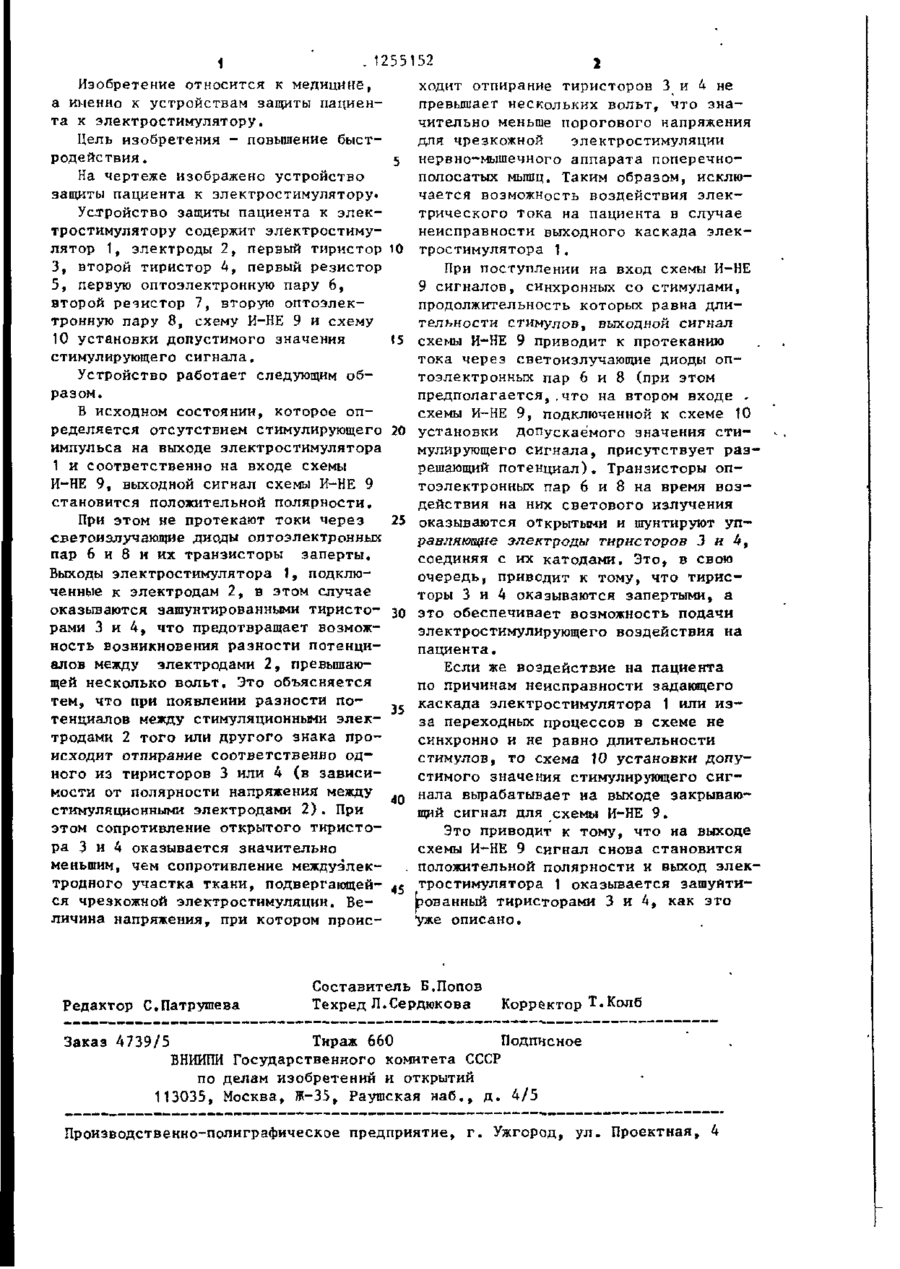

УСТРОЙСТВО ЗАЩИТЫ ПАЦИЕНТА К ЭЛЕКТРОСТИМУЛЯТОРУ, содержащее электростимулятор и подключенные к нему электроды и схему установки допустимого значения стимулирующего сигнала, о т л и ч а ю щ е е с я тем, что» с целью повышения быстродействия, оно снабжено схемой И-Ш5, встречно-параллельно соединенными первым и вторым тиристорами, первым и вторым резисторами и первой и второй оптоэлектронными парами, излучатели которых подключены к выходу схемы И-НЕ, а приемники - к электродам и управляющим электродам первого и второго тиристоров, входы схемы ИНЕ соединены с электростимулятором и схемой установки допустимого значения стимулирующего сигнала, а электроды подключены к тиристорам - резисторам, и которые соединены с управляющими электродами первого и второго тиристоров. N5 СП СП СЛ 1 152 . 1255 Изобретение относится к медицине, а именно к устройствам защиты пациента к электростимулятору. Цель изобретения - повышение быстродействия. 5 На чертеже изображено устройство защиты пациента к электростимулятору* Устройство защиты пациента к электростимулятору содержит электростимулятор 1, электроды 2, первый тиристор 10 3, второй тиристор А, первый резистор 5, первую оптоэлектронную пару 6, второй резистор 7, вторую оптоэлектронную пару 8, схему И-НЕ 9 и схему 10 установки допустимого значения 15 стимулирующего сигнала. Устройство работает следующим образом. В исходном состоянии, которое определяется отсутствием стимулирующего 20 импульса на выходе электростимулятора 1 и соответственно на входе схемы И-НЕ 9, выходной сигнал схемы И-НЕ 9 становится положительной полярности. При этом не протекают токи через 25 •светоизлучающие диоды оптоэлектронных пар 6 и 8 и их транзисторы заперты. Выходы электростимулятора 1, подключенные к электродам 2, в этом случае оказываются зашунтированными тиристо- зо рами 3 и 4, что предотвращает возможность возникновения разности потенциалов между электродами 2, превышающей несколько вольт. Это объясняется тем, что при появлении разности по35 тенциалов между стимуляционными электродами 2 того или другого знака происходит отпирание соответственно одного иэ тиристоров 3 или 4 (в зависимости от полярности напряжения между 40 стимуляционными электродами 2 ) . При этом сопротивление открытого тиристора 3 и 4 оказывается значительно меньшим, чем сопротивление междуэлектродного участка ткани, подвергающейся чрезкожной электростимуляции. Величина напряжения, при котором проис Редактор С.Патрушева і ходит отпирание тиристоров 3 и 4 не превышает нескольких вольт, что значительно меньше порогового напряжения для чрезкожной электростимуляции нервно-мышечного аппарата поперечнополосатых мышц. Таким образом, исключается возможность воздействия электрического тока на пациента в случае неисправности выходного каскада электростимулятора 1 , При поступлении на вход схемы И-НЕ 9 сигналов, синхронных со стимулами, продолжительность которых равна длительности стимулов, выходной сигнал схемы И-НЕ 9 приводит к протеканию тока через светоизлучающие диоды оптоэлектронных пар 6 и 8 (при этом предполагается,.что на втором входе схемы И-НЕ 9, подключенной к схеме 10 установки допускаемого значения стимулирующего сигнала, присутствует разрешающий потенциал). Транзисторы оптоэлектронных пар 6 и 8 на время воздействия на них светового излучения оказываются открытыми и шунтируют управляющие электроды тиристоров 3 и 4, соединяя с их катодами. Это, в свою очередь, приводит к тому, что тиристоры 3 и 4 оказываются запертыми, а это обеспечивает возможность подачи электростимулирующего воздействия на пациента. Если же воздействие на пациента по причинам неисправности задающего каскада электростимулятора 1 или изза переходных процессов в схеме не синхронно и не равно длительности стимулов, то схема Ю установки допустимого значения стимулирующего сигнала вырабатывает на выходе закрывающий сигнал для схемы И-НЕ 9. Это приводит к тому, что на выходе схемы И-НЕ 9 сигнал снова становится положительной полярности и выход электростимулятора 1 оказывается эашунтированный тиристорами 3 и 4, как это уже описано. Составитель Б.Попов Техред Л.Сердюкова Корректор Т. Колб Заказ 4739/5 Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
