Пристрій для реєстрації плетизмограми

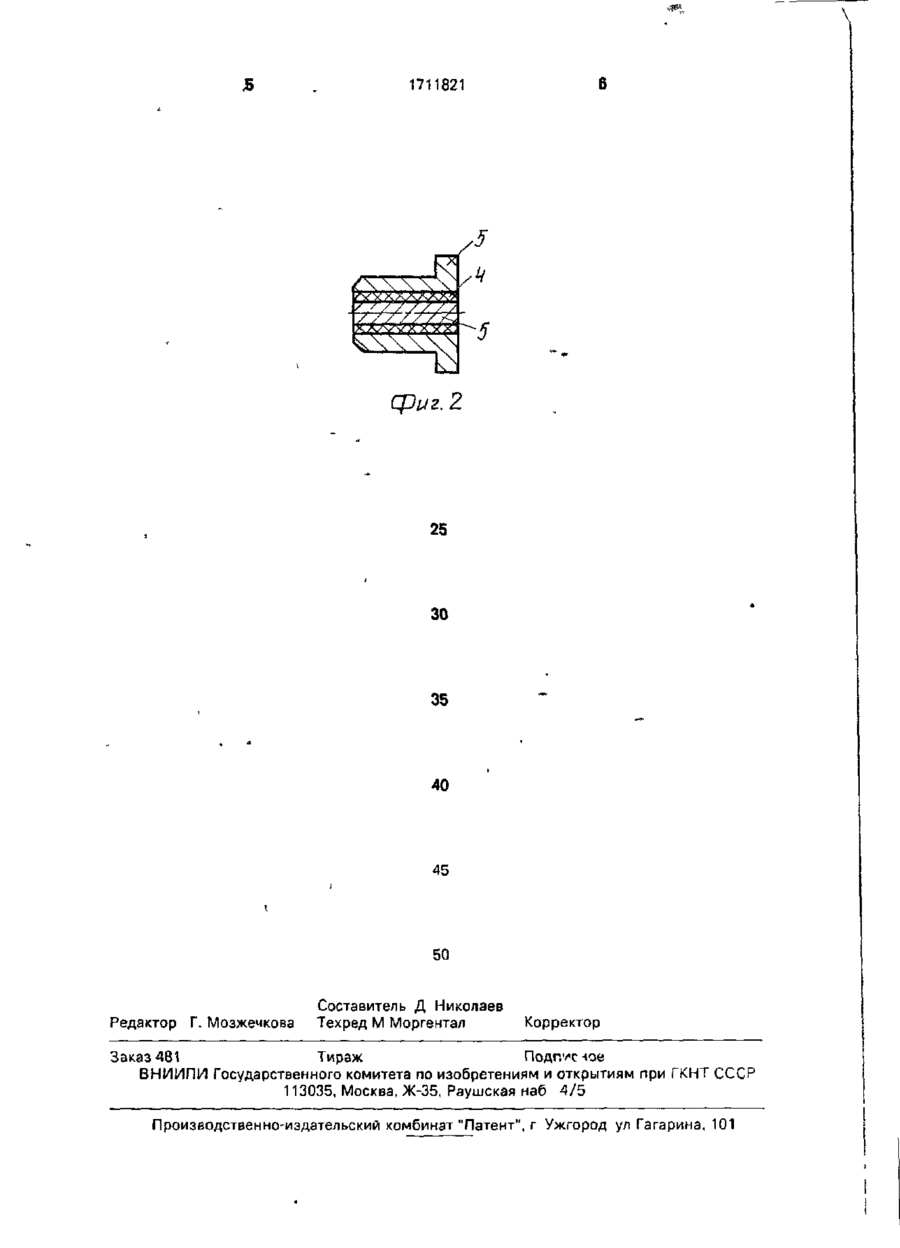

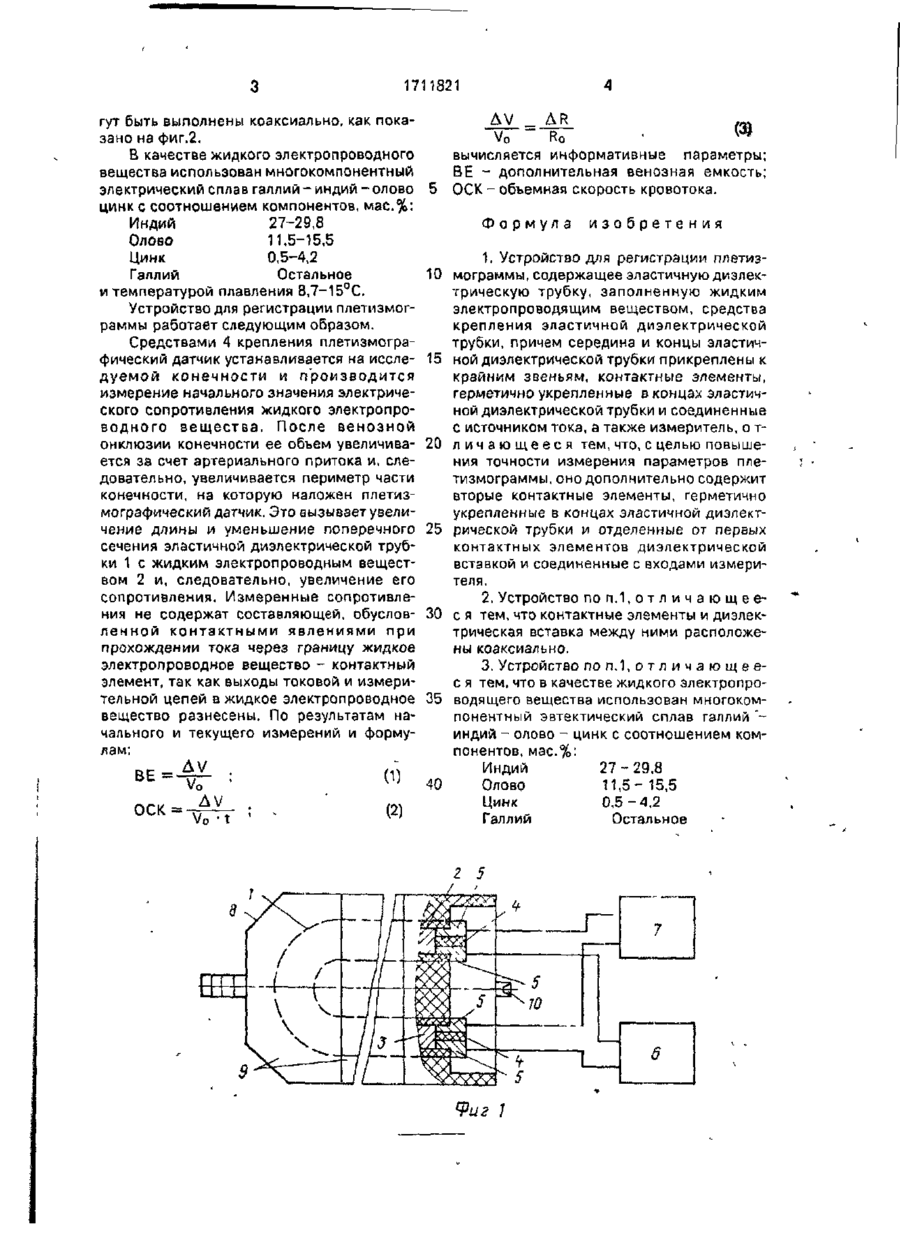

Изобретение относится к медицинской технике и может быть использовано при исследовании периферического кровообращения. Цель изобретения - повышение точности измерения параметров плетизмог раммы. Устройство содержит эластичную диэлектрическую трубку (ЭДТ) 1, заполненную жидким электропроводным веществом (ЖЭВ) 2, прямоугольные звенья 3 с отверсттиями, свободно перемещающиеся вдоль ЭДТ, средство 4 крепления, контактные элементы 5, источник тока 6, измеритель 7, вторые контактные элементы 8 и диэлектрическую вставку 9. Контактные элементы 5, 8 и диэлектрическая вставка 9 герметически укреплены в концах ЭДТ и выполнены коаксиально. В качестве ЖЭВ использован многокомпонентный электрический сплав галлий - индий - олово - цинк с определенным соотношением компонентов. 2 з п ф-лы, 2 ил. I I Изобретение относится к медицинской технике, а именно к устройствам для исследования периферического кровообращения по методике венозно-окклюзионной плетизмографии. Цель изобретения - повышение точности измерения параметров плетизмограммы. На фиг. 1 изображено устройство для регистрации плетизмограмм без промежуточных звеньев, общий вид, на фиг 2 коаксиальное расположение контактных элементов, вариант Устройство для регистрации плетизмограммы содержит эластичную диэлектрическую трубку 1, заполненную жидким электропроводным веществом 2, прямоугольные звенья 3 с отверстиями, средства 4 крепления, контактные элементы 5, источ *. ник тока 6, измеритель 7, вторые контактные элементы 8, диэлектрическую вставку 9. Прямоугольные звенья 3 с отверстиями могут свободно перемещаться вдоль эластичной диэлектрической трубки (кроме двух крайних звеньев), образуя подобие браслета, служащего для термоизоляции жидкого электропроводного вещества уменьшения давления устройства на ткани, защиты от механических повреждений но в нерастянутом состоянии плетизмографического датчика звенья плотно прилегают друг к другу боковыми поверхностями. В качестве средств 4 крепления могут быть использованы изображенные на фиг 1 крючок и плоская проволочная цепочка Первые контактные элементы 5, вторые контактные элементы 8 и диэлектрическая вставка 9 герметично укрепляются в концах эластичной диэлектрической трубки 1 и мо оо ю 1711821 гут быть выполнены коаксиально, как показано на фиг.2. В качестве жидкого электропроводного вещества использован многокомпонентный электрический сплав галлий - индий - олово цинк с соотношением компонентов, мас.%: Индий 27-29,8 Олово 11,5-15,5 Цинк 0,5-4,2 Галлий Остальное и температурой плавления 8,7-15°С. Устройство для регистрации плетизмограммы работает следующим образом. Средствами 4 крепления плетизмографический датчик устанавливается на исследуемой конечности и производится измерение начального значения электрического сопротивления жидкого электропроводного вещества. После венозной онклюзии конечности ее объем увеличивается за счет артериального притока и, следовательно, увеличивается периметр части конечности, на которую наложен плетизмографический датчик. Это вызывает увеличение длины и уменьшение поперечного сечения эластичной диэлектрической трубки 1 с жидким электропроводным веществом 2 и, следовательно, увеличение его сопротивления. Измеренные сопротивления не содержат составляющей, обусловленной контактными явлениями при прохождении тока через границу жидкое электропроводное вещество - контактный элемент, так как выходы токовой и измерительной цепей в жидкое электропроводное вещество разнесены. По результатам начального и текущего измерений и формулам: BE = A V Vc Vo -t ; C D (2) AV AR V0 - Ro • » вычисляется информативные параметры; BE - дополнительная венозная емкость; 5 ОСК - объемная скорость кровотока. Формула изобретения 1. Устройство для регистрации плетиз10 мограммы, содержащее эластичную диэлектрическую трубку, заполненную жидким электропроводящим веществом, средства крепления эластичной диэлектрической трубки, причем середина и концы эластич15 ной диэлектрической трубки прикреплены к крайним звеньям, контактные элементы, герметично укрепленные в концах эластичной диэлектрической трубки и соединенные с источником тока, а также измеритель, о т20 л и ч а ю щ е е с я тем, что, с целью повышения точности измерения параметров плетизмограммы, оно дополнительно содержит вторые контактные элементы, герметично укрепленные в концах эластичной диэлект25 рической трубки и отделенные от первых контактных элементов диэлектрической вставкой и соединенные с входами измерителя. 2. Устройство по п.1, о т л и ч а ю щ є е30 с я тем, что контактные элементы и диэлектрическая вставка между ними расположены коаксиально. 3. Устройство по п.1, о т л и ч а ю щ е е с я тем, что в качестве жидкого электропро35 водящего вещества использован многокомпонентный эвтектический сплав галлий 'индий - олово - цинк с соотношением компонентов, мас.%: Индий 27-29,8 40 Олово 11,5- 15,5 Цинк 0,5-4,2 Галлий Остальное 1 5 Уиг 1 1711821 фиг. 2 25 ЗО 35 40 45 50 Редактор Г. Мозжечкова Составитель Д Николаев Техред М Моргентал Корректор Заказ 481 Тираж Подг/лс ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г Ужгород ул Гагарина, 101
