Ультразвуковий інгалятор
Формула / Реферат
Ультразвуковий інгалятор, який містить корпус з вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор та акустичну лінзу, який відрізняється тим, що в інгалятор введено напрямну трубку, яка встановлена коаксіально з ультразвуковим фонтаном, на напрямній трубці закріплена акустична лінза у вигляді півсфери, причому вісь лінзи перпендикулярна до осі ультразвукового фонтана, а на напрямній трубці виконано дві пелюстки, які направляють потік рідини фонтана по внутрішній і зовнішній поверхнях лінзи.
Текст

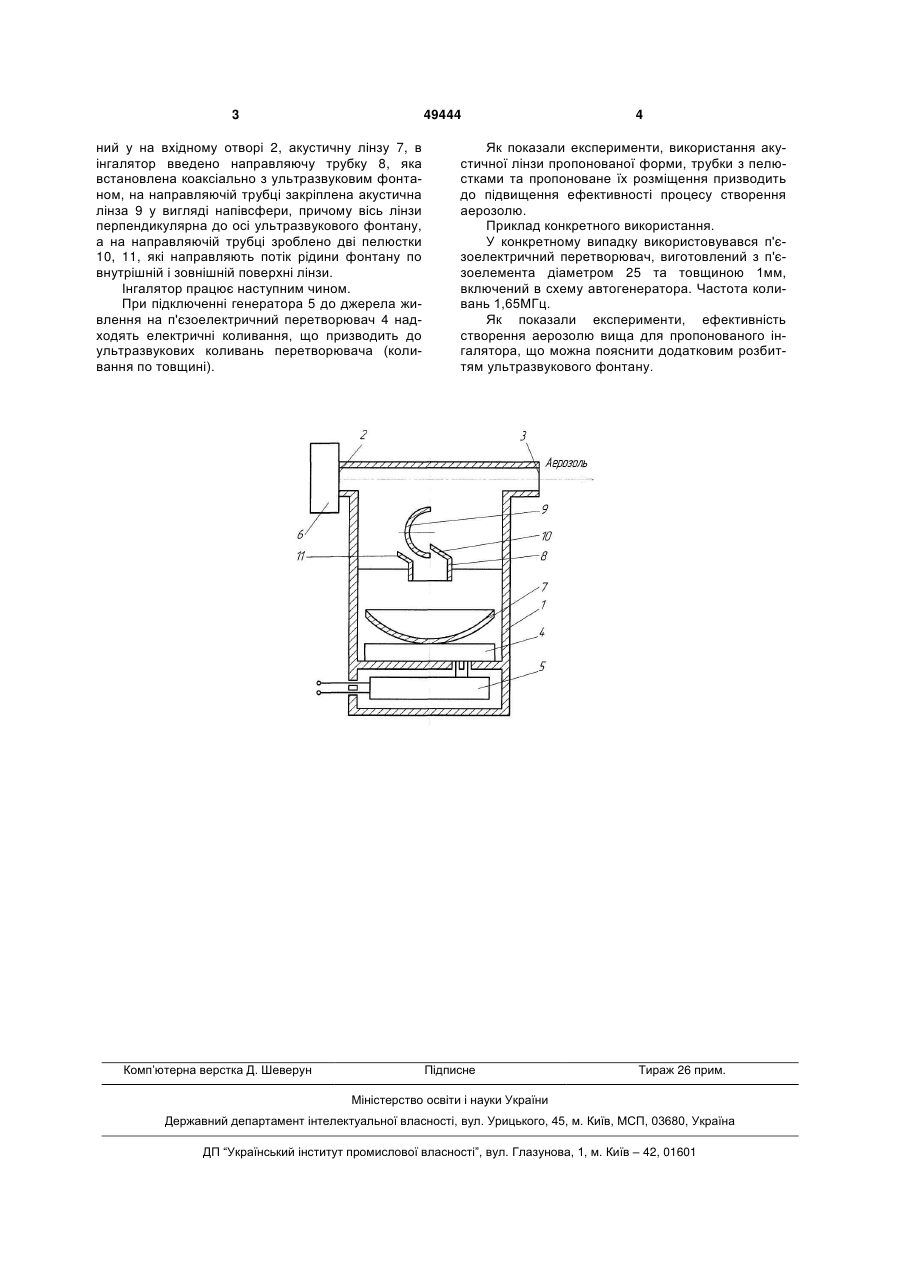

Ультразвуковий інгалятор, який містить корпус з вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, 3 49444 ний у на вхідному отворі 2, акустичну лінзу 7, в інгалятор введено направляючу трубку 8, яка встановлена коаксіально з ультразвуковим фонтаном, на направляючій трубці закріплена акустична лінза 9 у вигляді напівсфери, причому вісь лінзи перпендикулярна до осі ультразвукового фонтану, а на направляючій трубці зроблено дві пелюстки 10, 11, які направляють потік рідини фонтану по внутрішній і зовнішній поверхні лінзи. Інгалятор працює наступним чином. При підключенні генератора 5 до джерела живлення на п'єзоелектричний перетворювач 4 надходять електричні коливання, що призводить до ультразвукових коливань перетворювача (коливання по товщині). Комп’ютерна верстка Д. Шеверун 4 Як показали експерименти, використання акустичної лінзи пропонованої форми, трубки з пелюстками та пропоноване їх розміщення призводить до підвищення ефективності процесу створення аерозолю. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний перетворювач, виготовлений з п'єзоелемента діаметром 25 та товщиною 1мм, включений в схему автогенератора. Частота коливань 1,65МГц. Як показали експерименти, ефективність створення аерозолю вища для пропонованого інгалятора, що можна пояснити додатковим розбиттям ультразвукового фонтану. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUltrasound inhaler
Автори англійськоюSharapov Valerii Mykhailovych
Назва патенту російськоюУльтразвуковой ингалятор
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: B05B 1/00, A61M 11/00, A61M 11/06, A61M 15/02
Мітки: ультразвуковий, інгалятор
