Ультразвуковий інгалятор
Формула / Реферат
Ультразвуковий інгалятор, який містить корпус з вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор та акустичну лінзу, який відрізняється тим, що в інгалятор введено напрямну конусну трубку, яка встановлена коаксіально з ультразвуковим фонтаном, на напрямній трубці закріплений відбивач.
Текст

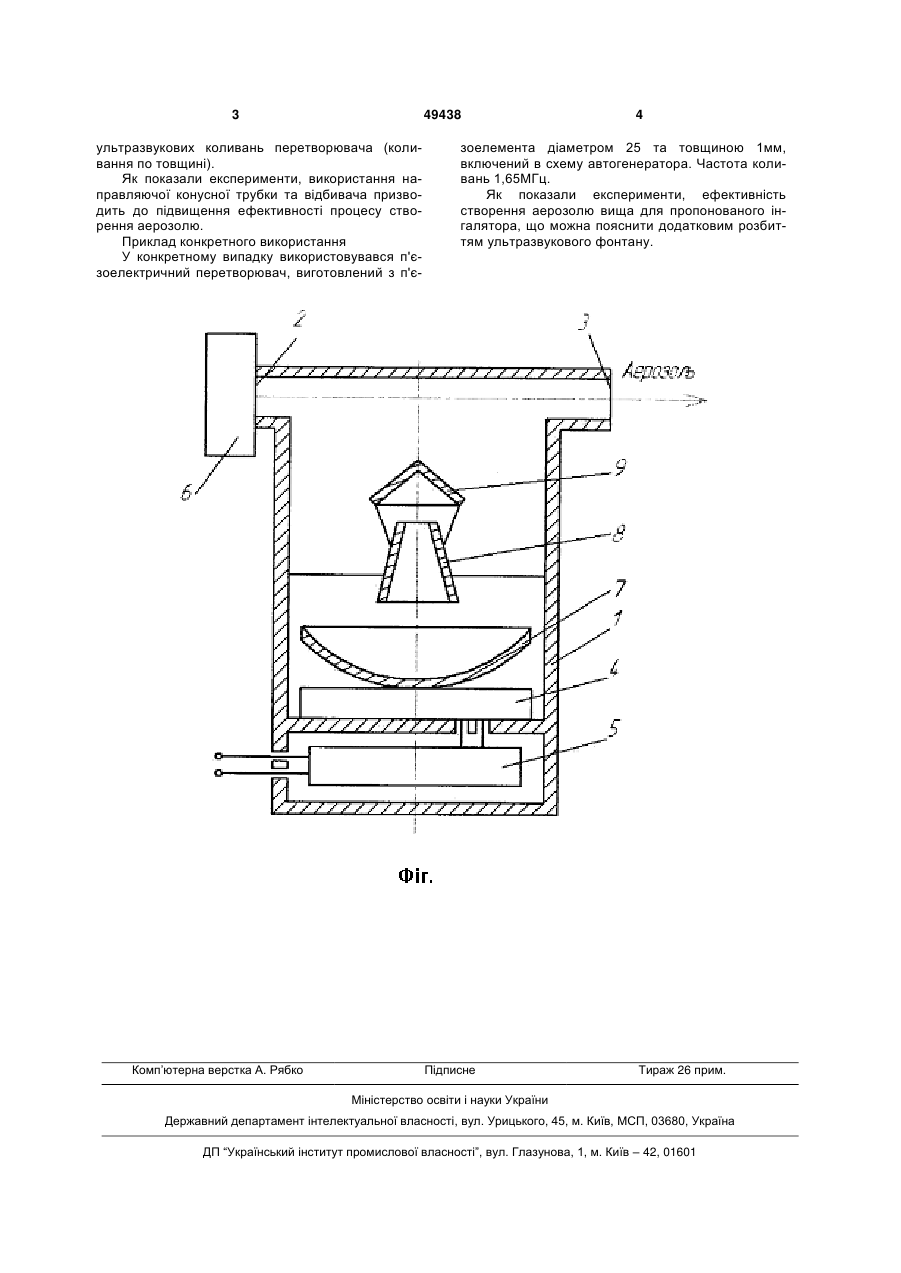

Ультразвуковий інгалятор, який містить корпус з вхідним та вихідним отворами, п'єзоелектричний 3 49438 ультразвукових коливань перетворювача (коливання по товщині). Як показали експерименти, використання направляючої конусної трубки та відбивача призводить до підвищення ефективності процесу створення аерозолю. Приклад конкретного використання У конкретному випадку використовувався п'єзоелектричний перетворювач, виготовлений з п'є Комп’ютерна верстка А. Рябко 4 зоелемента діаметром 25 та товщиною 1мм, включений в схему автогенератора. Частота коливань 1,65МГц. Як показали експерименти, ефективність створення аерозолю вища для пропонованого інгалятора, що можна пояснити додатковим розбиттям ультразвукового фонтану. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUltrasound inhaler
Автори англійськоюSharapov Valerii Mykhailovych
Назва патенту російськоюУльтразвуковой ингалятор
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: B05B 1/00, A61M 11/06, A61M 11/00, A61M 15/02
Мітки: інгалятор, ультразвуковий
