Стрічковий фільтр-прес

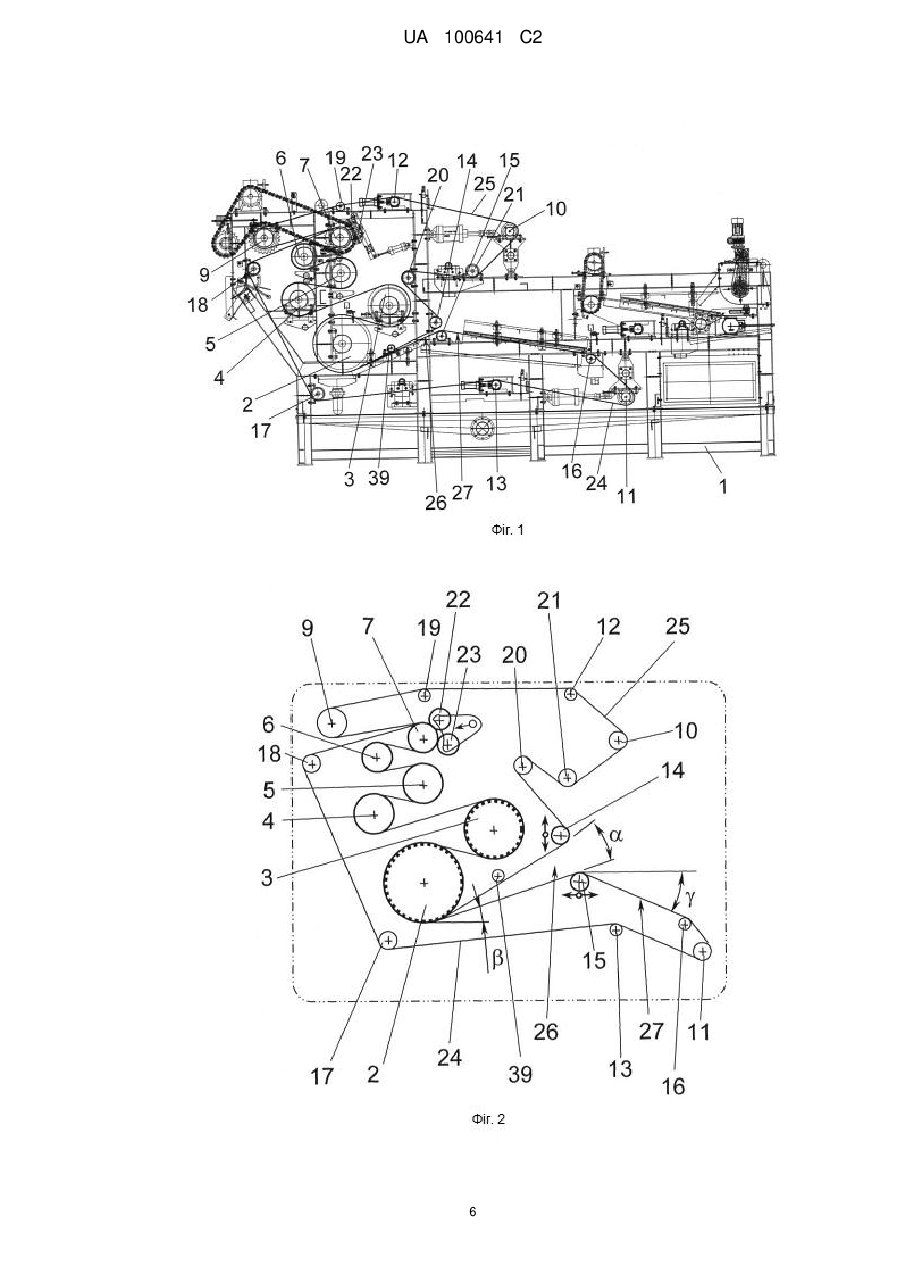

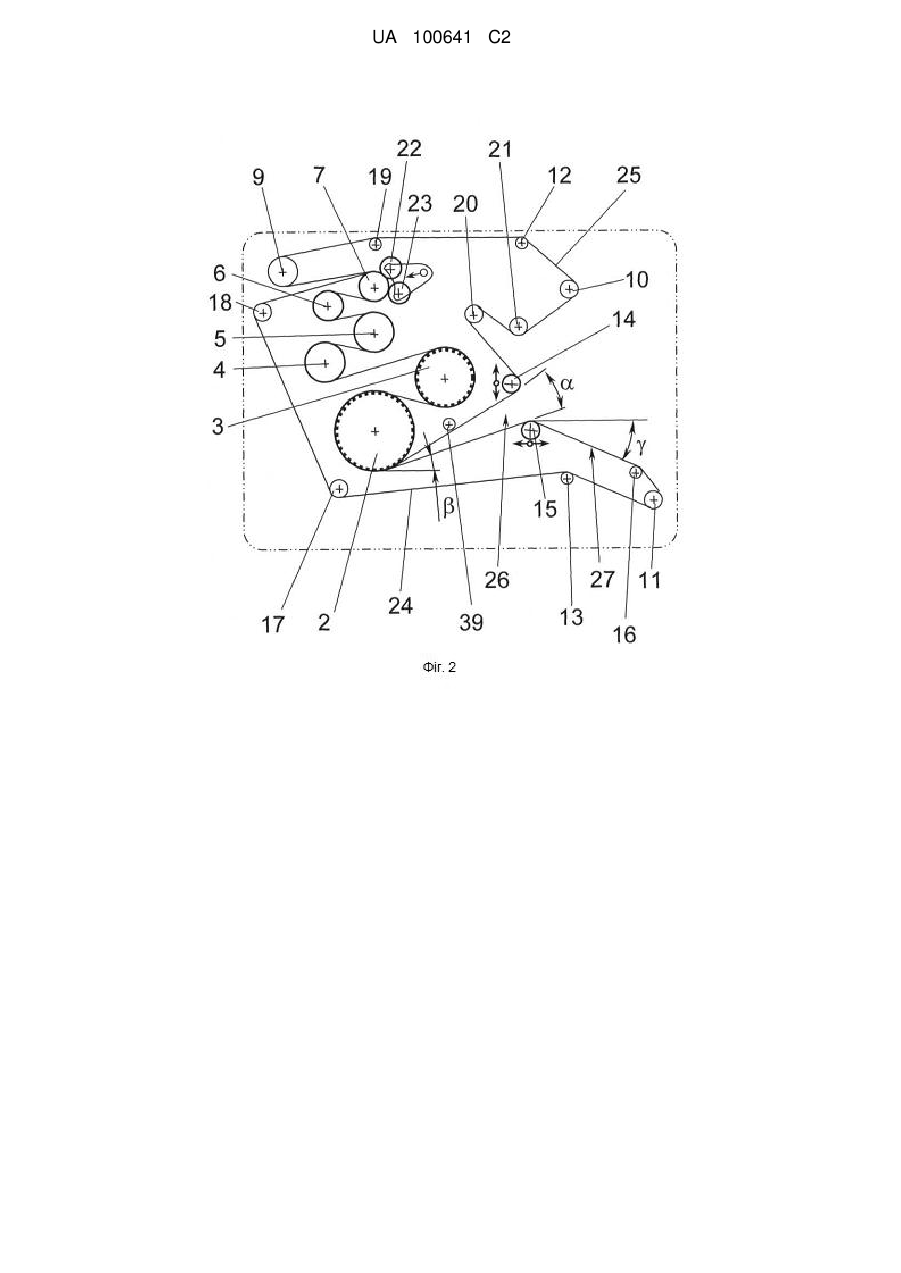

Реферат: Стрічковий фільтр-прес належить до галузі фільтрів з фільтруючими елементами, рухливими в процесі фільтрування фільтрувальними стрічками, призначений для очищення стічних вод від осаду, шламу, мулу, наприклад у водопостачанні, каналізації при механічному зневоднюванні осаду побутових і промислових стічних вод. Стрічковий фільтр-прес містить раму, на якій встановлені пресові вали, між якими пропущені нижня і верхня нескінченні фільтрувальні стрічки, які сходяться до першого пресового вала з утворенням клиноподібної зони. Фільтрпрес має гравітаційну зону, що знаходиться перед клиноподібною зоною, верхній вал клиноподібної зони і суміжний вал, розміщений між клиноподібною і гравітаційною зонами. При цьому гравітаційна зона знаходиться під нижньою фільтрувальною стрічкою. Нижня фільтрувальна стрічка має ухил від суміжного вала у бік гравітаційної зони, верхній вал клиноподібної зони встановлений з можливістю переміщення у вертикальній площині, а суміжний вал встановлений з можливістю переміщення його в горизонтальній площині. Винахід дозволяє серійно робити типовий пристрій стрічкового фільтр-преса, у якому можливо досягти максимального ступеня зневоднювання осаду будь-якого виду і густоти. UA 100641 C2 (12) UA 100641 C2 UA 100641 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до галузі фільтрів з фільтруючими елементами, рухливими в процесі фільтрування фільтрувальними стрічками, призначений для очищення стічних вод від осаду, шламу, мулу, наприклад у водопостачанні, каналізації при механічному зневоднюванні осаду побутових і промислових стічних вод. Відомий стрічковий фільтр-прес, що містить раму з множиною валів, пресовими валами, нижньою і верхньою нескінченними фільтрувальними стрічками, гравітаційну зону перед клиноподібною зоною, верхній вал клиноподібної зони, суміжний вал між клиноподібною і гравітаційною зонами [див. опис корисної моделі до патенту №103076 U1 Російської федерації. МПК B01D33/04. Опубліковано 27.03.2011 Бюл. №9]. У відомому пристрої гравітаційна зона розташована на верхній фільтрувальній стрічці. Верхня стрічка гравітаційної зони має ухил у бік суміжного вала і клиноподібної зони. Через ухил гравітаційної зони у бік клиноподібної зони, фільтрат з осаду гравітаційної зони розріджує шар осаду, що разом з верхньою стрічкою рухається в клиноподібну зону. При цьому знижується зчеплення осаду зі стрічкою і можливе сповзання обводненого шару осаду в клиноподібну зону і її завал, що призводить до витікання осаду по торцях клиноподібної зони і зниженню якості зневоднювання осаду. Тиск зневоднювання регулюється за рахунок ступеня натягу фільтрувальних стрічок. У залежності від виду і густоти осаду кут сходження клина між двома фільтрувальними стрічками, що сходяться до першого пресового вала, у відомому пристрої однаковий. Пристрій вхідної ділянки з конкретним кутом сходження клина до першого пресового вала проектується конкретно під визначений вид осаду (шламу), що не дозволяє уніфікувати виріб до типового стрічкового фільтр-преса, що придатний для якісного зневоднювання будь-якого виду і густоти осаду. Задача винаходу - створення типового стрічкового фільтр-преса, у якому можливо якісно підбудувати процес зневоднювання осаду під будь-який вид і густоту осаду (шламу). Це досягається тим, що стрічковий фільтр-прес містить раму, на якій встановлені пресові вали, між якими пропущені нижня і верхня нескінченні фільтрувальні стрічки, які сходяться до першого пресового вала з утворенням клиноподібної зони, фільтр має гравітаційну зону перед клиноподібною зоною, верхній вал клиноподібної зони, суміжний вал розташований між клиноподібною і гравітаційною зонами, при цьому гравітаційна зона знаходиться під нижньою фільтрувальною стрічкою, нижня фільтрувальна стрічка має ухил від суміжного вала у бік гравітаційної зони, верхній вал клиноподібної зони встановлений з можливістю переміщення у вертикальній площині, а суміжний вал встановлений з можливістю переміщення його в горизонтальній площині. Технічний результат: гравітаційна зона знаходиться під нижньою фільтрувальною стрічкою, а нижня фільтрувальна стрічка в гравітаційній зоні має ухил під кутом у від суміжного вала у бік гравітаційної зони, це не дозволяє фільтрату заливати вже частково збезводнений осад у гравітаційній зоні, що частково зневоднений гравітаційним способом разом з фільтрувальною стрічкою входить у клиноподібну зону. Ухил фільтрувальної стрічки гравітаційної зони під кутом у, наприклад, від восьми до дванадцяти градусів, у бік гравітаційної зони усуває можливість сповзання шару осаду в клиноподібну зону. При цьому надлишковий фільтрат стікає в початок гравітаційної зони, створюючи додатковий тиск для фільтрації його через фільтрувальну стрічку гравітаційної зони, що поліпшує якість і продуктивність процесу зневоднювання осаду стрічковим фільтр-пресом. Конструкція дозволяє серійно робити типовий пристрій стрічкового фільтр-преса, у якому можливо підбудувати процес якісного зневоднювання осаду під будь-який його вид і густоту шляхом переміщення верхнього вала клиноподібної зони у вертикальній площині, а суміжного вала в горизонтальній площині, до підстроювання кута  сходження клина клиноподібної зони на величину від одного до семи градусів, а кута у ухилу фільтрувальної стрічки гравітаційної зони від восьми до дванадцяти градусів. Для фільтрації осаду побутових стічних вод величина кута α сходження клина складає два з половиною градуси. Для фільтрації осаду промислових стічних вод, наприклад, шламів целюлозно-паперових комбінатів, величина кута α сходження клина може бути збільшена до семи градусів шляхом вертикального переміщення по рамі верхнього і/або суміжного валів. Для фільтрації суспензій підвищеної плинності величина кута α сходження клина може бути зменшена до одного градуса. Нижня межа кута у ухилу фільтрувальної стрічки гравітаційної зони вісім градусів відповідає осаду з низькою швидкістю фільтрації, наприклад, побутових стічних вод. Верхня межа кута у ухилу дванадцять градусів відповідає осаду з високою швидкістю фільтрації, наприклад, промислових стічних вод. 1 UA 100641 C2 5 10 15 20 25 30 35 40 45 50 55 Крім того, стрічковий фільтр-прес споряджений двома додатковими валами високого тиску, що мають можливість притискати фільтрувальні стрічки разом з осадом до останнього пресового вала, зусилля тиску прикладається до кожного з кінців додаткових валів і автоматично підтримується пневматичними циліндрами через підоймові системи. У останнього пресового вала фільтр-преса осад піддається додатковому пресуванню під впливом двох додаткових валів високого тиску, що безпосередньо автоматично притискають обидві нескінченні фільтрувальні стрічки із шаром осаду між ними до останнього пресового вала в зоні часткового охоплення ними останнього пресового вала. Зусилля тиску створюється й автоматично підтримується пневматичними циліндрами через підоймову систему одночасно на два додаткових вали високого тиску. Для посилення впливу кожного пневматичного циліндра і компенсації довжини його рухливого штока зусилля від нього направляється до додаткових валів через кінець більшого плеча важеля підоймової системи. Це дозволяє досягти максимального ступеня зневоднювання. Стрічковий фільтр-прес представлений на кресленнях фіг. 1-5. Фіг. 1 - стрічковий фільтр-прес. Загальний вид. Фіг. 2 - схема стрічкового фільтр-преса. Фіг. З - фрагмент клиноподібної зони фільтр-преса. Фіг. 4 - фрагмент розташування додаткових валів високого тиску. Фіг. 5 - загальний вид фільтруючого пресового вала. Перелік позначень на кресленнях. 1 - рама; 2, 3, 4, 5, 6, 7 - пресовий вал; 8 - осад; 9 - приводний вал; 10, 11 - натяжний вал; 12 - верхній позиціонуючий вал; 13 - нижній позиціонуючий вал; 14 - верхній вал; 15 - суміжний вал; 16, 17, 18, 19, 20, 21-вал; 22, 23 - додатковий вал високого тиску; 24, 25 - нескінченна фільтрувальна стрічка; 26 - клиноподібна зона; 27 - гравітаційна зона; 28 - пневматичний циліндр; 29 - рухлива плита; 30 - важіль підоймової системи; 31 - менше плече важеля; 32 - більше плече важеля; 33 - корпус пневматичного циліндра 28; 34 - шарнірна опора корпуса 30 пневматичного циліндра 28; 35 - рухливий шток пневматичного циліндра 28; 36 - шарнірна опора кінця меншого плеча 31 важеля 30; 37 - подовжній дренажний канал; 38 - поперечний дренажний канал; 39 - допоміжний вал;  - кут сходження клина клиноподібної зони 26;  - кут ухилу фільтрувальної стрічки 24 щодо горизонтальної площини від суміжного вала 15 бік першого пресового вала 2.  - кут ухилу фільтрувальної стрічки 24 гравітаційної зони 27. Стрічковий фільтр-прес (див. фіг. 1-5), містить раму 1, пресові вали 2, 3, 4, 5, 6, 7 для відтиску фільтрату з осаду 8. Пресовий вал 7 є приводним. Приводним є також вал 9. Пресові вали 2, 3, 4, 5, 6, 7 лежать у горизонтальних площинах. Фільтр-прес містить натяжні вали 10, 11, позиціонуючі вали 12, 13, вали 14, 15, 16, 17, 18, 19, 20, 21, а також додаткові вали 22, 23 високого тиску. Пресові вали від першого вала 2 до останнього вала 7 частково охоплені двома рухливими в процесі фільтрування нескінченними фільтрувальними стрічками 24, 25, де фільтрувальна стрічка 24 - нижня, а фільтрувальна стрічка 25 - верхня. Стрічковий фільтр-прес містить перед першим пресовим валом 2 клиноподібну зону 26 поступового відводу фільтрату з осаду 8 між двома фільтрувальними стрічками 24, 25, що сходяться до першого пресового вала 2 під кутом α сходження клина. Фільтрувальні стрічки 24, 2 UA 100641 C2 5 10 15 20 25 30 35 40 45 50 55 60 25 мають можливість безперервного відводу фільтрату від осаду (шламу) 8, що здавлений між фільтрувальними стрічками 24, 25 на обертових пресових валах 2, 3, 4, 5, 6, 7. Вал 14 є верхнім валом 14 клиноподібної зони 26. Вал 15 є суміжним валом 15 між клиноподібною зоною 26 і гравітаційною зоною 27. Нижня фільтрувальна стрічка 24 містить гравітаційну зону 27, що розташована по ходу руху стрічок 24, 25 перед клиноподібною зоною 26. Нижня фільтрувальна стрічка 24 у гравітаційній зоні 27 має ухил від суміжного вала 15 убік гравітаційної зони 27. Кут у ухилу фільтрувальної стрічки 24 гравітаційної зони 27 складає від восьми до дванадцяти градусів. Суміжний вал 15 установлений між клиноподібною зоною 26 і гравітаційною зоною 27 з можливістю переміщення в горизонтальній площині. Переміщенням суміжного вала 15 підбудовують кут  ухилу гравітаційної зони 27 і частково кут α сходження клина клиноподібної зони 26. Верхній вал 14 клиноподібної зони 26 має можливість переміщення у вертикальній площині до підстроювання величини кута α сходження клина клиноподібної зони 26 у межах від одного до семи градусів. Переміщенням вала 14 задають форму клиноподібної зони 26. Конструкція дозволяє серійно робити типовий пристрій стрічкового фільтр-преса, у якому можливо підбудувати процес зневоднювання осаду 8 під будь-який вид і густоту осаду 8 при настроюванні фільтр-преса під конкретне замовлення шляхом переміщення валів 14, 15, що задають форму клиноподібної зони, щодо натягнутих фільтрувальних стрічок 24, 25 до підстроювання кута а на необхідну величину, що потрібно для дотримання необхідного технологічного режиму входу конкретного виду, густоти, плинності осаду 8 між фільтрувальних стрічок 24, 25. Наприклад, для фільтрації осаду 8 побутових стічних вод величина кута α сходження клина складає два з половиною градуса. Величина кута (3 ухилу фільтрувальної стрічки 24 щодо горизонтальної площини від суміжного вала 15 у бік першого пресового вала 2 складає двадцять три градуси. Для фільтрації шламів целюлозно-паперових комбінатів величина кута α сходження клина клиноподібної зони 26 може бути збільшена до семи градусів шляхом переміщення по рамі 1 верхнього і/або нижнього валів 14, 15, що задають форму клиноподібної зони 26. Для фільтрації більш плинних суспензій величина кута α сходження клина клиноподібної зони 26 може бути зменшена до одного градуса. Стрічковий фільтр-прес споряджений двома додатковими валами 22, 23 високого тиску, що безпосередньо притискають обидві нескінченні фільтрувальні стрічки 24, 25 до останнього пресового вала 7 у зоні часткового охоплення фільтрувальними стрічками 24, 25 останнього пресового вала 7, що дозволяє додатково одвести фільтрат з осаду 8 на останньому пресовому валу 7 і тим підвищити якість його зневоднювання перед виходом осаду 8 з фільтр-преса. Напрямок тиску додаткових валів 22, 23 високого тиску орієнтовано у бік останнього пресового вала 7. Зусилля тиску прикладається до кінців додаткових валів 22, 23 і автоматично підтримується пневматичними циліндрами 28 з підоймовими системами в кінців валів 22, 23 одночасно на два додаткових вали 22, 23 високого тиску. Кожна рухлива плита 29 шарнірного кріплення в ній кінців додаткових валів 22, 23 високого тиску шарнірно закріплена до важеля 30 підоймової системи між його двох пліч 31, 32, де плече 31 важеля 30 менше, а плече 32 важеля 30 більше. При цьому корпус 33 пневматичного циліндра 28 шарнірно закріплений через шарнірну опору 34 до вертикальної балки рами 1, а рухливий шток 35 пневматичного циліндра 28 шарнірно закріплений до кінця більшого плеча 32 важеля 30 кожної підоймової системи. Кінець меншого плеча 31 важеля 30 підоймової системи шарнірно закріплений через шарнірну опору 36 до верхньої горизонтальної балки рами 1. Співвідношення пліч 31, 32 важеля 30 кожної підоймової системи складає один до двох. Пресові вали 2, 3, 4, 5, 6, 7 охоплені нескінченними фільтрувальними стрічками 24, 25 від половини до двох третин довжини окружності поперечного перерізу пресових валів 2, 3, 4, 5, 6, 7. Пресові вали 2, 3, 4, 5, 6, 7 так розташовані в просторі уздовж вертикальної площини, що при переході фільтрувальних стрічок 24, 25 від попереднього пресового вала до наступні фільтрувальні стрічки 24, 25 дозволяє мати ухил від 5 до 30 градусів щодо горизонтальної площини у бік наступного по ходу руху фільтрувальних стрічок 24, 25 пресового вала. Для прискорення відводу фільтрату від осаду перші два по ходу руху осаду пресових вали 2, 3 виконані фільтруючими. При цьому фільтрат приділяється від шару осаду 8 одночасно з двох зовнішніх сторін фільтрувальних стрічок 24, 25. Кожен фільтруючий вал 2, 3 стрічкові фільтр-преси для відводу фільтрату від стрічок 24, 25 містить на поверхні гумованого вала безліч відкритих рівномірна розташованих подовжніх 3 UA 100641 C2 5 10 15 20 25 30 35 40 45 50 55 профільних дренажних каналів 37, а також споряджений поперечними концентричними дренажними каналами 38, що сполучені з подовжніми дренажними каналами 37. Для гравітаційного стоку фільтрату з валів 2, 3 подовжні профільні канали кожного з фільтруючих валів 2, 3 розташовані на траєкторіях багатоходових гвинтових ліній, причому для усунення ковзання стрічок уздовж кожного з валів 2, 3 напрямок гвинтових ліній від одного кінця кожного з валів 2, 3 до його середини - праворуч ліворуч, а напрямок гвинтових ліній від протилежного кінця кожного з валів 2, 3 до його середини - ліворуч праворуч або навпаки. Система дренажних каналів 37, 38 забезпечує їхнє самоочищення, знижує ковзання стрічок 24, 25 уздовж кожного з валів 2, 3. Через істотне зменшення виділення фільтрату з осаду 8 при його зневоднюванні по ходу руху стрічок 24, 25, а також для спрощення конструкції пристрою стрічкового фільтр-преса, інші пресові вали 4, 5, 6, 7 стрічкові фільтр-преси виконані не фільтруючими. Вали фільтр-преса гумовані. Гумовані вали 2, 3 виконані з пружного еластичного матеріалу, частково вгинаються під впливом тиску стрічок 24, 25 і розпрямляються при відході стрічок 24, 25 від валів 2, 3, при цьому на поверхні каналів 37, 38 складно затриматися твердим забрудненням, що також сприяє самоочищенню пристрою. Для збільшення тиску на осад 8 по ходу його руху зі стрічками 24, 25 пресові вали 2-7 зменшуються в діаметрі, тобто кожен наступний менше в діаметрі попереднього пресового вала 2-7. Для коректування розташування крайок стрічок 24, 25 щодо кінців пресових валів стрічковий фільтр-прес містить по одному позиціонуючому валу 12, 13 на кожну нескінченну фільтрувальну стрічку 24, 25. Позиціонуючі вали 12, 13 здатні відхилятися від паралельності в горизонтальних площинах для напрямку відповідної з фільтрувальних стрічок 24, 25 при їхній роботі в необхідному напрямку за допомогою зовнішнього впливу виконавчих механізмів горизонтального переміщення одного або обох кінців позиціонуючих валів 12, 13. Пристрій працює в такий спосіб. Принцип дії стрічкового фільтр-преса полягає у формуванні шару осаду 8 між двома фільтрувальними стрічками 24, 25 і видаленні фільтрату (вологи) з осаду 8 (шламу) під дією тиску, створюваного пресовими валами 2-7 і фільтрувальними стрічками 24, 25. Попередньо кондиціонований осад 8 надходить на фільтрувальну стрічку 24 гравітаційної зони 27 фільтр-преса і рівномірно розподіляється по всій ширині її робочої поверхні. Вільна рідина фільтрується крізь фільтрувальну стрічку 24, попадає в піддон (на кресленнях не показаний) і віддаляється. При гравітаційному процесі зневоднювання осад 8 ущільнюється і м'яко рухається по поверхні гравітаційної зони 27 фільтрувальної стрічки 24 без ушкодження його структури. Гравітаційна зона 27 передує клиноподібній зоні 26 фільтр-преса. Після попереднього ущільнення на фільтрувальній стрічці 24 гравітаційної зони 27 осад 8 піддається подальшому зневоднюванню між двома нескінченними стрічками 24, 25 у клиноподібній зоні 26 і далі в пресовій зоні з пресовими валами 2-7. У клиноподібній зоні 26 осад 8 збезводнюється за рахунок поступового збільшення тиску, що утворюється між двома стрічками 24, 25, що сходяться до першого пресового вала 2. Фільтрат витісняється з осаду 8, оскільки обсяг осаду 8 зменшується по ходу руху фільтрувальних стрічок 24, 25. Тиск зневоднювання в клиноподібній зоні 26 регулюється за рахунок ступеня натягу нескінченних фільтрувальних стрічок 24, 25, а також за рахунок зміни кута α сходження клина в клиноподібній зоні 26. Сформований у гравітаційній зоні 27, а потім у клиноподібній зоні 26 шар осаду 8 між двох фільтрувальних стрічок 24, 25 проходить подальше зневоднювання в пресовій зоні між пресовими валами 2-7. Гравітаційна зона 27 знаходиться під нижньою фільтрувальною стрічкою 24. Нижня фільтрувальна стрічка 24 у гравітаційній зоні 27 має ухил під кутом у від суміжного вала 15 у бік гравітаційної зони 27, що не дозволяє фільтратові заливати вже частково збезводнений осад 8 у гравітаційній зоні 27. Частково збезводнений гравітаційним способом шар осаду 8 разом з фільтрувальною стрічкою 24 входить у клиноподібну зону 26. Ухил фільтрувальної стрічки 24 гравітаційної зони 27 під кутом у, наприклад, від восьми до дванадцяти градусів, у бік гравітаційної зони 27 усуває можливість відриву шару осаду від фільтрувальної стрічки 24 гравітаційної зони 27 та його сповзання у клиноподібну зону 26. При цьому надлишковий фільтрат стікає в початок гравітаційної зони 27. При цьому створюється додатковий його тиск для фільтрації його через фільтрувальну стрічку 24 гравітаційної зони 27, що поліпшує якість і продуктивність процесу зневоднювання осаду 8 стрічковим фільтр-пресом. 4 UA 100641 C2 5 10 15 20 25 30 35 40 45 Конструкція дозволяє серійно робити типовий пристрій стрічкового фільтр-преса, у якому можливо підбудувати процес якісного зневоднювання осаду 8 під будь-який його вид і густоту шляхом переміщення верхнього вала 14 клиноподібної зони 26 у вертикальній площині, а суміжного вала 15 у горизонтальній площині, до підстроювання кута α сходження клина клиноподібної зони 26 на величину від одного до семи градусів, а кута у ухилу фільтрувальної стрічки 24 гравітаційної зони 27 від восьми до дванадцяти градусів. Для фільтрації осадів побутових стічних вод величина кута α сходження клина складає два з половиною градуси. Для фільтрації осадів промислових стічних вод, наприклад, шламів целюлозно-паперових комбінатів, величина кута α сходження клина може бути збільшена до семи градусів шляхом вертикального переміщення по рамі верхнього і/або суміжного валів. Для фільтрації суспензій підвищеної плинності величина кута α сходження клина може бути зменшена до одного градуса. Нижня межа кута у ухилу фільтрувальної стрічки 24 гравітаційної зони 27 вісім градусів відповідає осаду 8 з низькою швидкістю фільтрації, наприклад, побутових стічних вод. Верхня межа кута у ухилу дванадцять градусів відповідає осаду 8 з високою швидкістю фільтрації, наприклад, промислових стічних вод. Допоміжний вал 39 призначений для захисту клиноподібної зони 26 від переповнення осадом 8. Допоміжний вал 39 розташований над клиноподібною зоною 26 між верхнім валом 14 клиноподібної зони 26 і першим пресовим валом 2. У випадку переповнення осадом 8, наприклад, при відриві від стрічки 24 та зсуві шару осаду клиноподібної зони 26 вал 39 стримує здуття верхньої стрічки 25 і зайвий осад 8 видавлюється валом 39 з клиноподібної зони 26, що частково захищає пресові вали 2-7 і фільтрувальні стрічки 24, 25 від перевантаження з боку шару осаду 8. У останнього пресового вала 7 фільтр-преса осад 8 піддається додатковому пресуванню під впливом двох гумованих додаткових валів 22, 23 високого тиску, що безпосередньо автоматично притискають обидві нескінченні фільтрувальні стрічки 24, 25 із шаром осаду 8 між ними до останнього пресового вала 7 у зоні часткового охоплення ними останнього пресового вала 7. Зусилля тиску створюється й автоматично підтримується двома пневматичними циліндрами 28 через підоймові системи, що впливають одночасно на кінці двох додаткових валів 22, 23 високого тиску. Для посилення впливу кожного пневматичного циліндра 28 і компенсації довжини його рухливого штока 35 зусилля від нього направляється до валів 22, 23 через кінець більшого плеча 32 важеля 30 кожної з підоймових систем. Це дозволяє досягти максимального ступеня зневоднювання. Далі збезводнений осад 8 за допомогою шкребка (на кресленнях не показаний) віддаляється зі стрічкового фільтр-преса. ФОРМУЛА ВИНАХОДУ 1. Стрічковий фільтр-прес, що містить раму, на якій встановлені пресові вали, між якими пропущені нижня і верхня нескінченні фільтрувальні стрічки, які сходяться до першого пресового вала з утворенням клиноподібної зони, при цьому фільтр-прес має гравітаційну зону, що знаходиться перед клиноподібною зоною, верхній вал клиноподібної зони і суміжний вал, розміщений між клиноподібною і гравітаційною зонами, який відрізняється тим, що гравітаційна зона знаходиться під нижньою фільтрувальною стрічкою, при цьому нижня фільтрувальна стрічка має ухил від суміжного вала у бік гравітаційної зони, верхній вал клиноподібної зони встановлений з можливістю переміщення у вертикальній площині, а суміжний вал встановлений з можливістю переміщення його в горизонтальній площині. 2. Стрічковий фільтр-прес за п. 1, який відрізняється тим, що оснащений двома додатковими валами високого тиску для притискання фільтрувальної стрічки разом з осадом до останнього пресового вала, при цьому зусилля тиску прикладається до кожного з кінців додаткових валів і автоматично підтримується пневматичними циліндрами через підйомні системи. 5 UA 100641 C2 6 UA 100641 C2 7 UA 100641 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
