Бункер для використання з сільськогосподарською машиною (варіанти), сільськогосподарська машина, датчик рівня заповнення бункера для використання в бункері сільськогосподарської машини

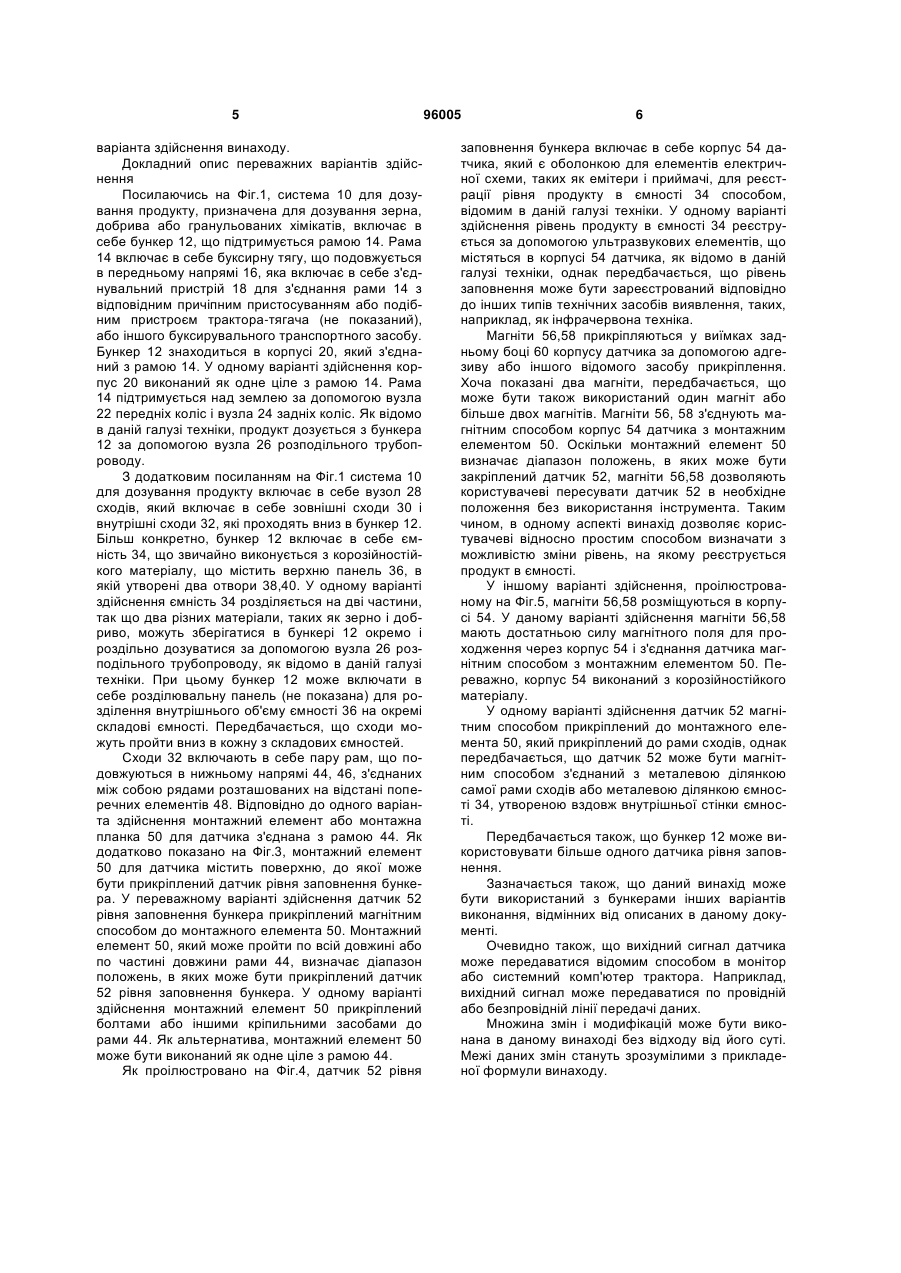

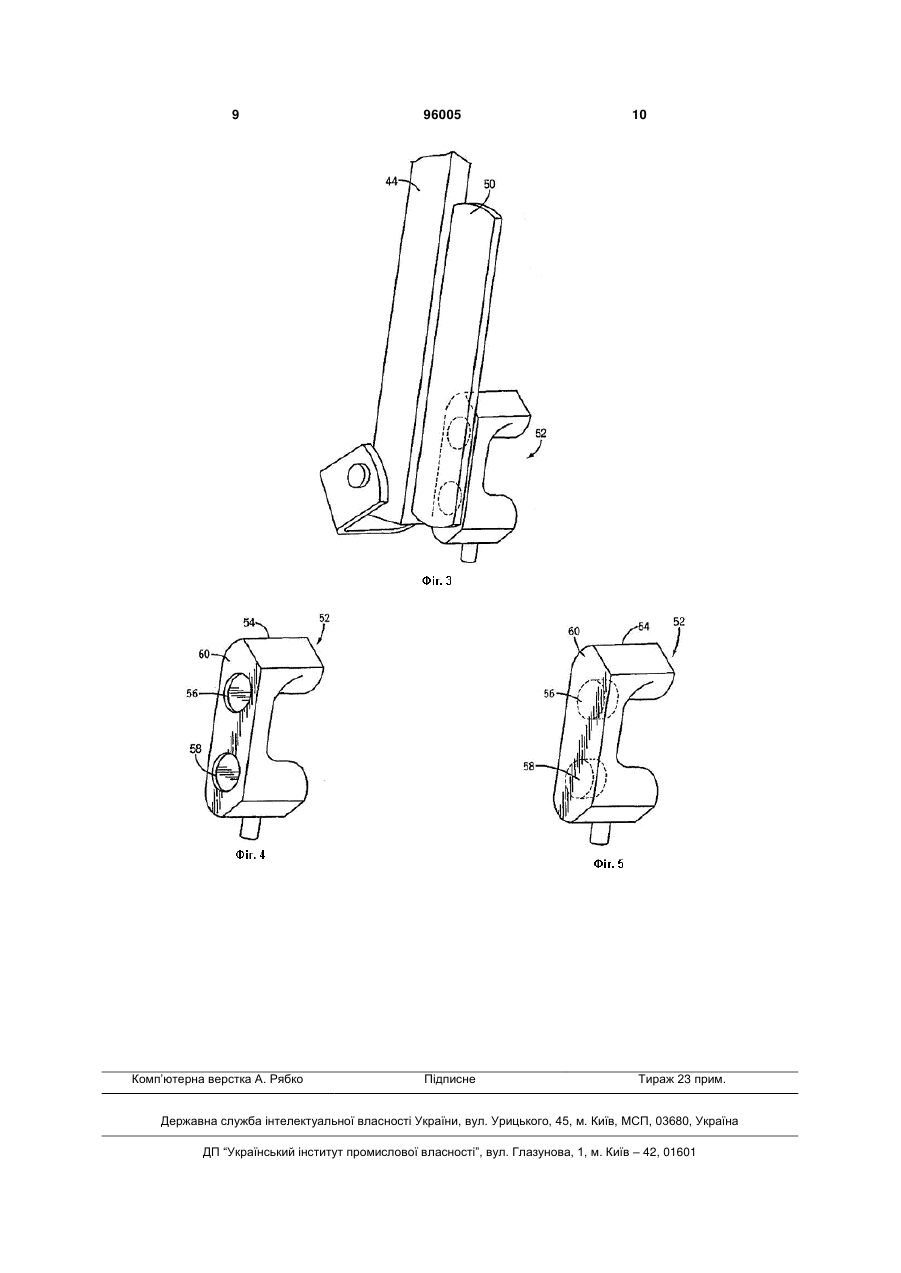

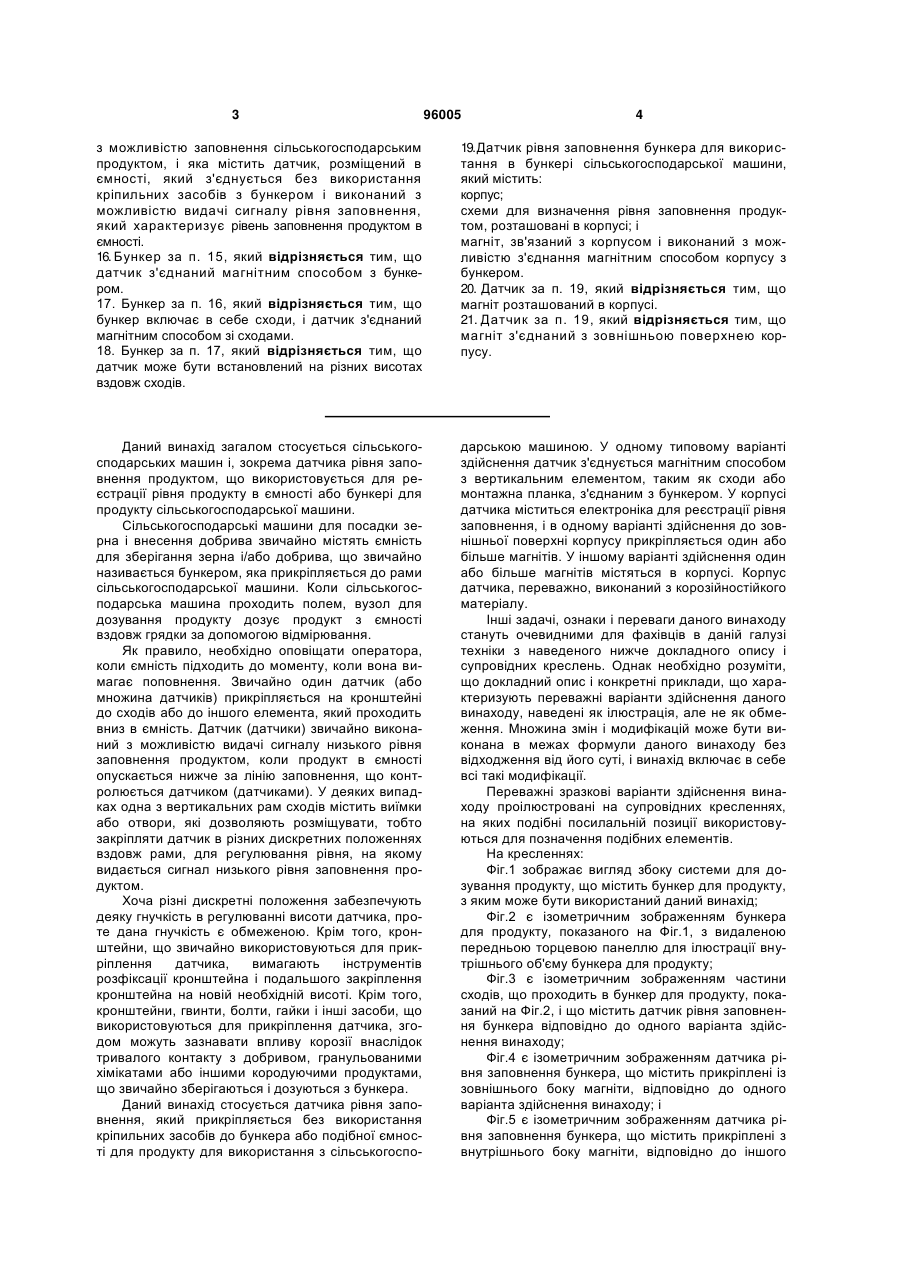

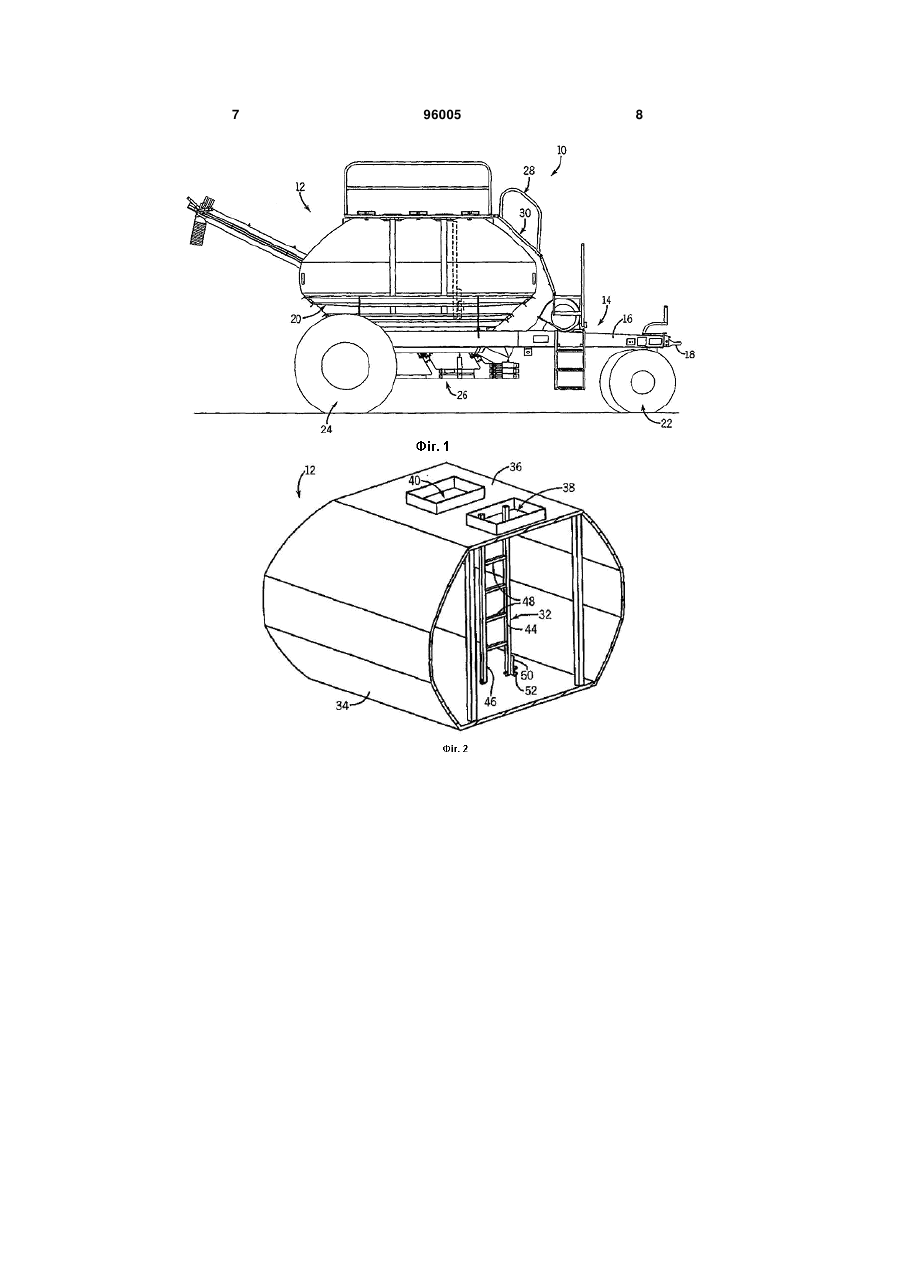

1. Бункер для використання з сільськогосподарською машиною, виконаний з можливістю утримування сільськогосподарського продукту, який повинен селективно виводитися, коли сільськогосподарська машина проходить по полю, який містить: ємність, виконану з можливістю розміщення сільськогосподарського продукту, який розподіляється по полю; і датчик, розміщений в ємності, з'єднаний магнітним способом з ємністю і виконаний з можливістю видачі сигналу, який характеризує рівень заповнення продуктом в ємності. 2. Бункер за п. 1, який відрізняється тим, що ємність включає в себе вертикальний елемент, і в якому датчик з'єднаний магнітним способом з вертикальним елементом. 3. Бункер за п. 2, який відрізняється тим, що вертикальний елемент включає в себе сходи, які подовжуються в нижньому напрямку в ємність. 4. Бункер за п. 1, який відрізняється тим, що датчик виконаний з можливістю розміщення на різних висотах відносно ємності. 5. Бункер по п. 1 , який відрізняється тим, що датчик видає сигнал, коли продукт в ємності знаходиться вище зареєстрованого рівня заповнення. 2 (19) 1 3 96005 4 з можливістю заповнення сільськогосподарським продуктом, і яка містить датчик, розміщений в ємності, який з'єднується без використання кріпильних засобів з бункером і виконаний з можливістю видачі сигналу рівня заповнення, який характеризує рівень заповнення продуктом в ємності. 16. Бункер за п. 15, який відрізняється тим, що датчик з'єднаний магнітним способом з бункером. 17. Бункер за п. 16, який відрізняється тим, що бункер включає в себе сходи, і датчик з'єднаний магнітним способом зі сходами. 18. Бункер за п. 17, який відрізняється тим, що датчик може бути встановлений на різних висотах вздовж сходів. 19. Датчик рівня заповнення бункера для використання в бункері сільськогосподарської машини, який містить: корпус; схеми для визначення рівня заповнення продуктом, розташовані в корпусі; і магніт, зв'язаний з корпусом і виконаний з можливістю з'єднання магнітним способом корпусу з бункером. 20. Датчик за п. 19, який відрізняється тим, що магніт розташований в корпусі. 21. Датчик за п. 19, який відрізняється тим, що магніт з'єднаний з зовнішньою поверхнею корпусу. Даний винахід загалом стосується сільськогосподарських машин і, зокрема датчика рівня заповнення продуктом, що використовується для реєстрації рівня продукту в ємності або бункері для продукту сільськогосподарської машини. Сільськогосподарські машини для посадки зерна і внесення добрива звичайно містять ємність для зберігання зерна і/або добрива, що звичайно називається бункером, яка прикріпляється до рами сільськогосподарської машини. Коли сільськогосподарська машина проходить полем, вузол для дозування продукту дозує продукт з ємності вздовж грядки за допомогою відмірювання. Як правило, необхідно оповіщати оператора, коли ємність підходить до моменту, коли вона вимагає поповнення. Звичайно один датчик (або множина датчиків) прикріпляється на кронштейні до сходів або до іншого елемента, який проходить вниз в ємність. Датчик (датчики) звичайно виконаний з можливістю видачі сигналу низького рівня заповнення продуктом, коли продукт в ємності опускається нижче за лінію заповнення, що контролюється датчиком (датчиками). У деяких випадках одна з вертикальних рам сходів містить виїмки або отвори, які дозволяють розміщувати, тобто закріпляти датчик в різних дискретних положеннях вздовж рами, для регулювання рівня, на якому видається сигнал низького рівня заповнення продуктом. Хоча різні дискретні положення забезпечують деяку гнучкість в регулюванні висоти датчика, проте дана гнучкість є обмеженою. Крім того, кронштейни, що звичайно використовуються для прикріплення датчика, вимагають інструментів розфіксації кронштейна і подальшого закріплення кронштейна на новій необхідній висоті. Крім того, кронштейни, гвинти, болти, гайки і інші засоби, що використовуються для прикріплення датчика, згодом можуть зазнавати впливу корозії внаслідок тривалого контакту з добривом, гранульованими хімікатами або іншими кородуючими продуктами, що звичайно зберігаються і дозуються з бункера. Даний винахід стосується датчика рівня заповнення, який прикріпляється без використання кріпильних засобів до бункера або подібної ємності для продукту для використання з сільськогоспо дарською машиною. У одному типовому варіанті здійснення датчик з'єднується магнітним способом з вертикальним елементом, таким як сходи або монтажна планка, з'єднаним з бункером. У корпусі датчика міститься електроніка для реєстрації рівня заповнення, і в одному варіанті здійснення до зовнішньої поверхні корпусу прикріпляється один або більше магнітів. У іншому варіанті здійснення один або більше магнітів містяться в корпусі. Корпус датчика, переважно, виконаний з корозійностійкого матеріалу. Інші задачі, ознаки і переваги даного винаходу стануть очевидними для фахівців в даній галузі техніки з наведеного нижче докладного опису і супровідних креслень. Однак необхідно розуміти, що докладний опис і конкретні приклади, що характеризують переважні варіанти здійснення даного винаходу, наведені як ілюстрація, але не як обмеження. Множина змін і модифікацій може бути виконана в межах формули даного винаходу без відходження від його суті, і винахід включає в себе всі такі модифікації. Переважні зразкові варіанти здійснення винаходу проілюстровані на супровідних кресленнях, на яких подібні посилальній позиції використовуються для позначення подібних елементів. На кресленнях: Фіг.1 зображає вигляд збоку системи для дозування продукту, що містить бункер для продукту, з яким може бути використаний даний винахід; Фіг.2 є ізометричним зображенням бункера для продукту, показаного на Фіг.1, з видаленою передньою торцевою панеллю для ілюстрації внутрішнього об'єму бункера для продукту; Фіг.3 є ізометричним зображенням частини сходів, що проходить в бункер для продукту, показаний на Фіг.2, і що містить датчик рівня заповнення бункера відповідно до одного варіанта здійснення винаходу; Фіг.4 є ізометричним зображенням датчика рівня заповнення бункера, що містить прикріплені із зовнішнього боку магніти, відповідно до одного варіанта здійснення винаходу; і Фіг.5 є ізометричним зображенням датчика рівня заповнення бункера, що містить прикріплені з внутрішнього боку магніти, відповідно до іншого 5 варіанта здійснення винаходу. Докладний опис переважних варіантів здійснення Посилаючись на Фіг.1, система 10 для дозування продукту, призначена для дозування зерна, добрива або гранульованих хімікатів, включає в себе бункер 12, що підтримується рамою 14. Рама 14 включає в себе буксирну тягу, що подовжується в передньому напрямі 16, яка включає в себе з'єднувальний пристрій 18 для з'єднання рами 14 з відповідним причіпним пристосуванням або подібним пристроєм трактора-тягача (не показаний), або іншого буксирувального транспортного засобу. Бункер 12 знаходиться в корпусі 20, який з'єднаний з рамою 14. У одному варіанті здійснення корпус 20 виконаний як одне ціле з рамою 14. Рама 14 підтримується над землею за допомогою вузла 22 передніх коліс і вузла 24 задніх коліс. Як відомо в даній галузі техніки, продукт дозується з бункера 12 за допомогою вузла 26 розподільного трубопроводу. З додатковим посиланням на Фіг.1 система 10 для дозування продукту включає в себе вузол 28 сходів, який включає в себе зовнішні сходи 30 і внутрішні сходи 32, які проходять вниз в бункер 12. Більш конкретно, бункер 12 включає в себе ємність 34, що звичайно виконується з корозійностійкого матеріалу, що містить верхню панель 36, в якій утворені два отвори 38,40. У одному варіанті здійснення ємність 34 розділяється на дві частини, так що два різних матеріали, таких як зерно і добриво, можуть зберігатися в бункері 12 окремо і роздільно дозуватися за допомогою вузла 26 розподільного трубопроводу, як відомо в даній галузі техніки. При цьому бункер 12 може включати в себе розділювальну панель (не показана) для розділення внутрішнього об'єму ємності 36 на окремі складові ємності. Передбачається, що сходи можуть пройти вниз в кожну з складових ємностей. Сходи 32 включають в себе пару рам, що подовжуються в нижньому напрямі 44, 46, з'єднаних між собою рядами розташованих на відстані поперечних елементів 48. Відповідно до одного варіанта здійснення монтажний елемент або монтажна планка 50 для датчика з'єднана з рамою 44. Як додатково показано на Фіг.3, монтажний елемент 50 для датчика містить поверхню, до якої може бути прикріплений датчик рівня заповнення бункера. У переважному варіанті здійснення датчик 52 рівня заповнення бункера прикріплений магнітним способом до монтажного елемента 50. Монтажний елемент 50, який може пройти по всій довжині або по частині довжини рами 44, визначає діапазон положень, в яких може бути прикріплений датчик 52 рівня заповнення бункера. У одному варіанті здійснення монтажний елемент 50 прикріплений болтами або іншими кріпильними засобами до рами 44. Як альтернатива, монтажний елемент 50 може бути виконаний як одне ціле з рамою 44. Як проілюстровано на Фіг.4, датчик 52 рівня 96005 6 заповнення бункера включає в себе корпус 54 датчика, який є оболонкою для елементів електричної схеми, таких як емітери і приймачі, для реєстрації рівня продукту в ємності 34 способом, відомим в даній галузі техніки. У одному варіанті здійснення рівень продукту в ємності 34 реєструється за допомогою ультразвукових елементів, що містяться в корпусі 54 датчика, як відомо в даній галузі техніки, однак передбачається, що рівень заповнення може бути зареєстрований відповідно до інших типів технічних засобів виявлення, таких, наприклад, як інфрачервона техніка. Магніти 56,58 прикріпляються у виїмках задньому боці 60 корпусу датчика за допомогою адгезиву або іншого відомого засобу прикріплення. Хоча показані два магніти, передбачається, що може бути також використаний один магніт або більше двох магнітів. Магніти 56, 58 з'єднують магнітним способом корпус 54 датчика з монтажним елементом 50. Оскільки монтажний елемент 50 визначає діапазон положень, в яких може бути закріплений датчик 52, магніти 56,58 дозволяють користувачеві пересувати датчик 52 в необхідне положення без використання інструмента. Таким чином, в одному аспекті винахід дозволяє користувачеві відносно простим способом визначати з можливістю зміни рівень, на якому реєструється продукт в ємності. У іншому варіанті здійснення, проілюстрованому на Фіг.5, магніти 56,58 розміщуються в корпусі 54. У даному варіанті здійснення магніти 56,58 мають достатньою силу магнітного поля для проходження через корпус 54 і з'єднання датчика магнітним способом з монтажним елементом 50. Переважно, корпус 54 виконаний з корозійностійкого матеріалу. У одному варіанті здійснення датчик 52 магнітним способом прикріплений до монтажного елемента 50, який прикріплений до рами сходів, однак передбачається, що датчик 52 може бути магнітним способом з'єднаний з металевою ділянкою самої рами сходів або металевою ділянкою ємності 34, утвореною вздовж внутрішньої стінки ємності. Передбачається також, що бункер 12 може використовувати більше одного датчика рівня заповнення. Зазначається також, що даний винахід може бути використаний з бункерами інших варіантів виконання, відмінних від описаних в даному документі. Очевидно також, що вихідний сигнал датчика може передаватися відомим способом в монітор або системний комп'ютер трактора. Наприклад, вихідний сигнал може передаватися по провідній або безпровідній лінії передачі даних. Множина змін і модифікацій може бути виконана в даному винаході без відходу від його суті. Межі даних змін стануть зрозумілими з прикладеної формули винаходу. 7 96005 8 9 Комп’ютерна верстка А. Рябко 96005 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
