Ведена зірочка нижньої опори демонстраційної установки

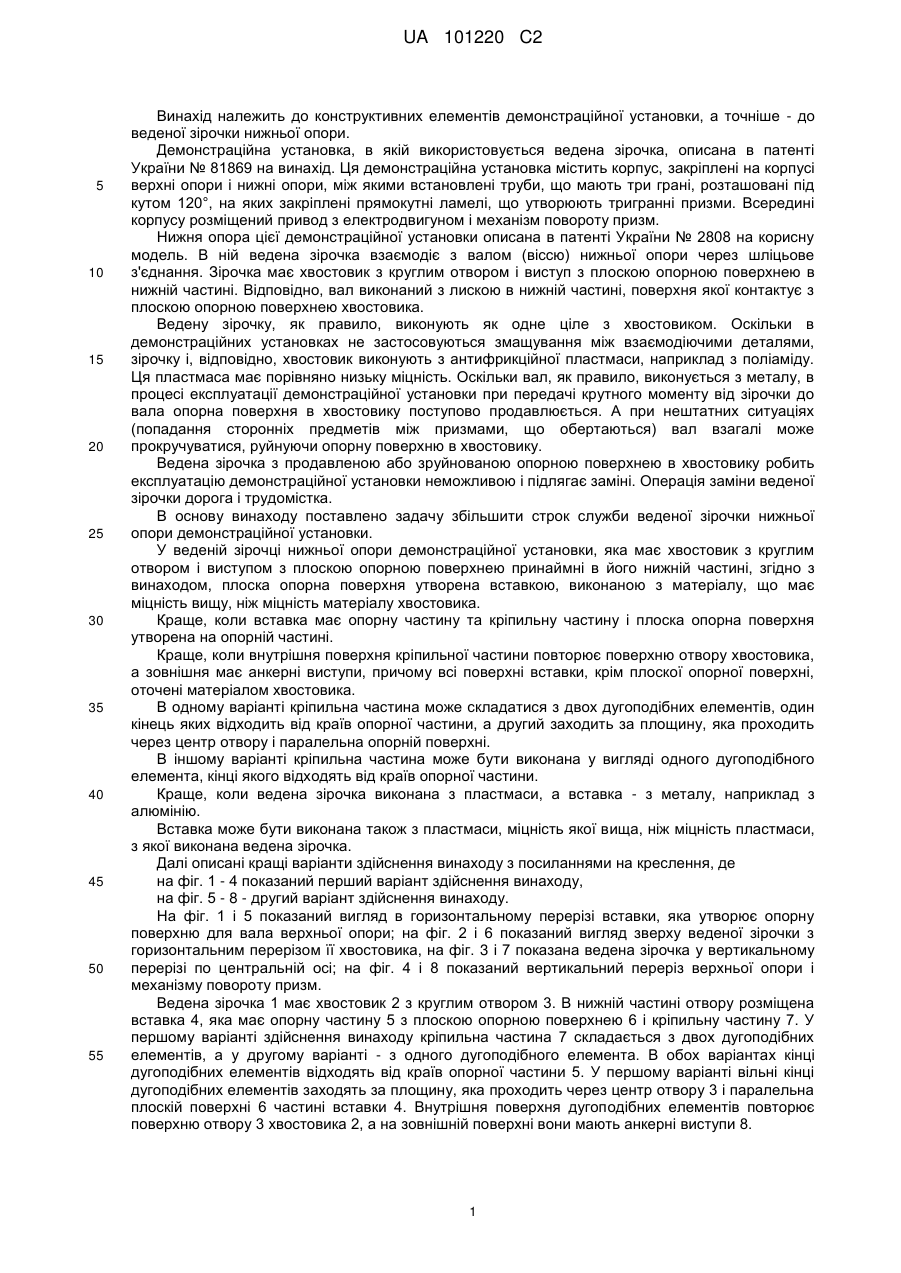

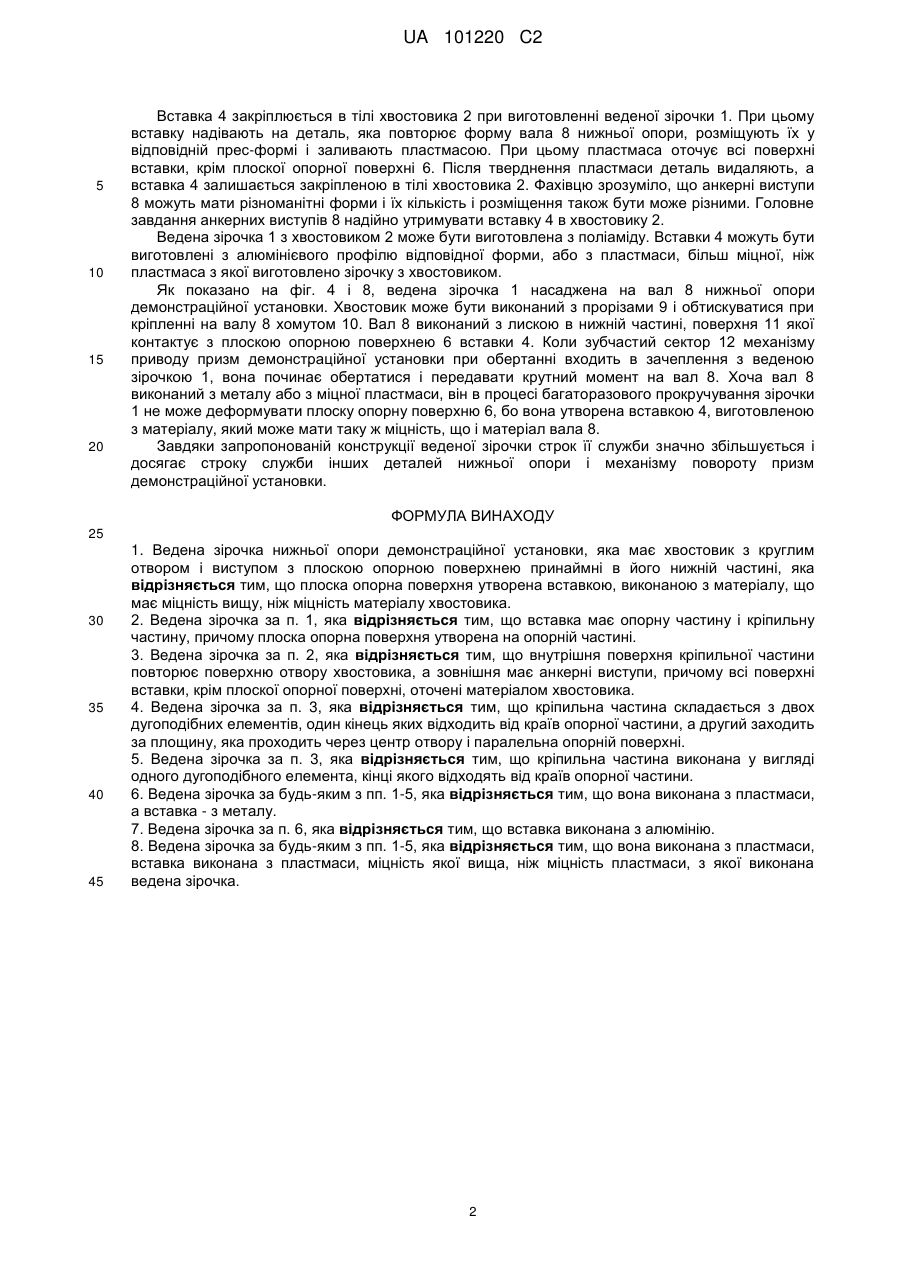

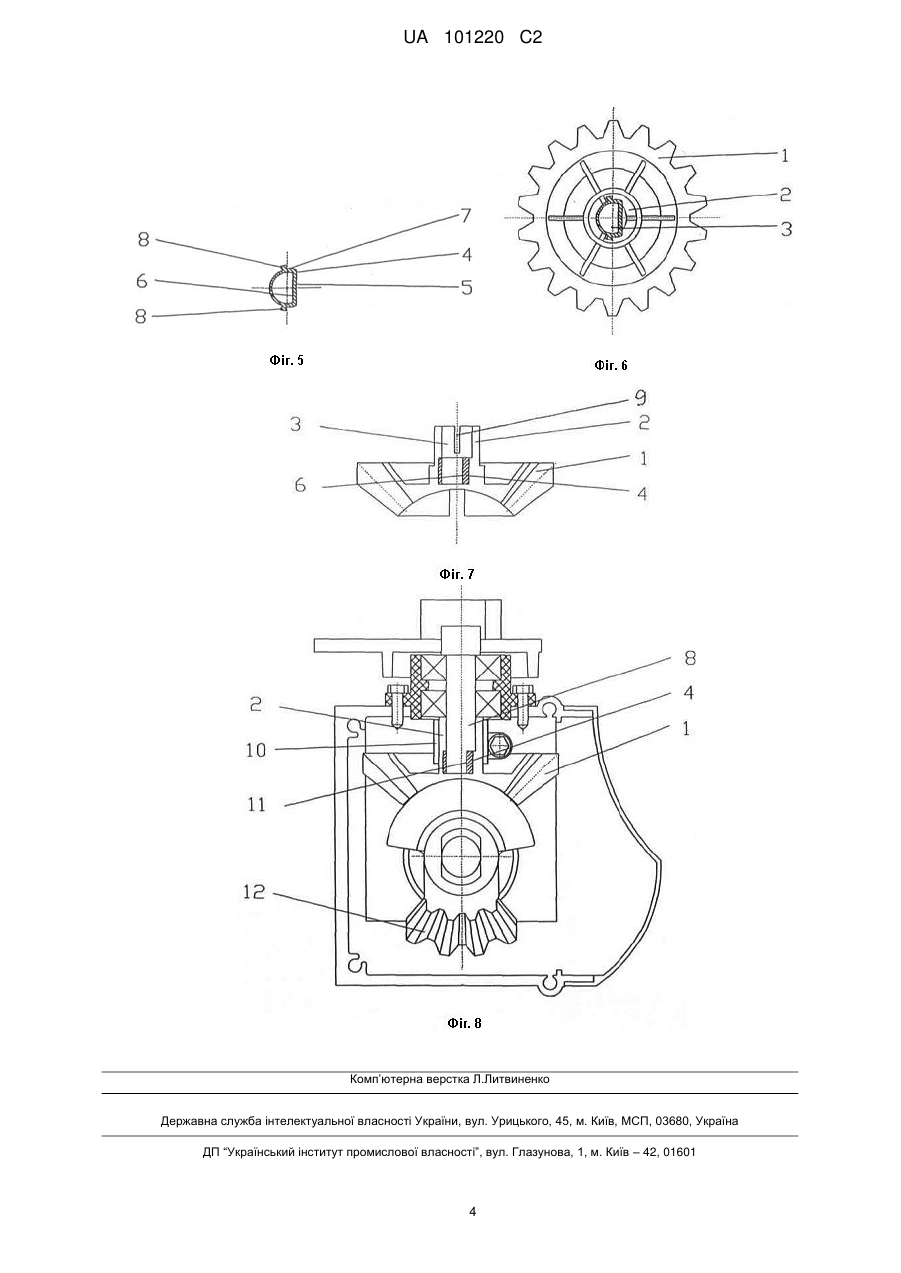

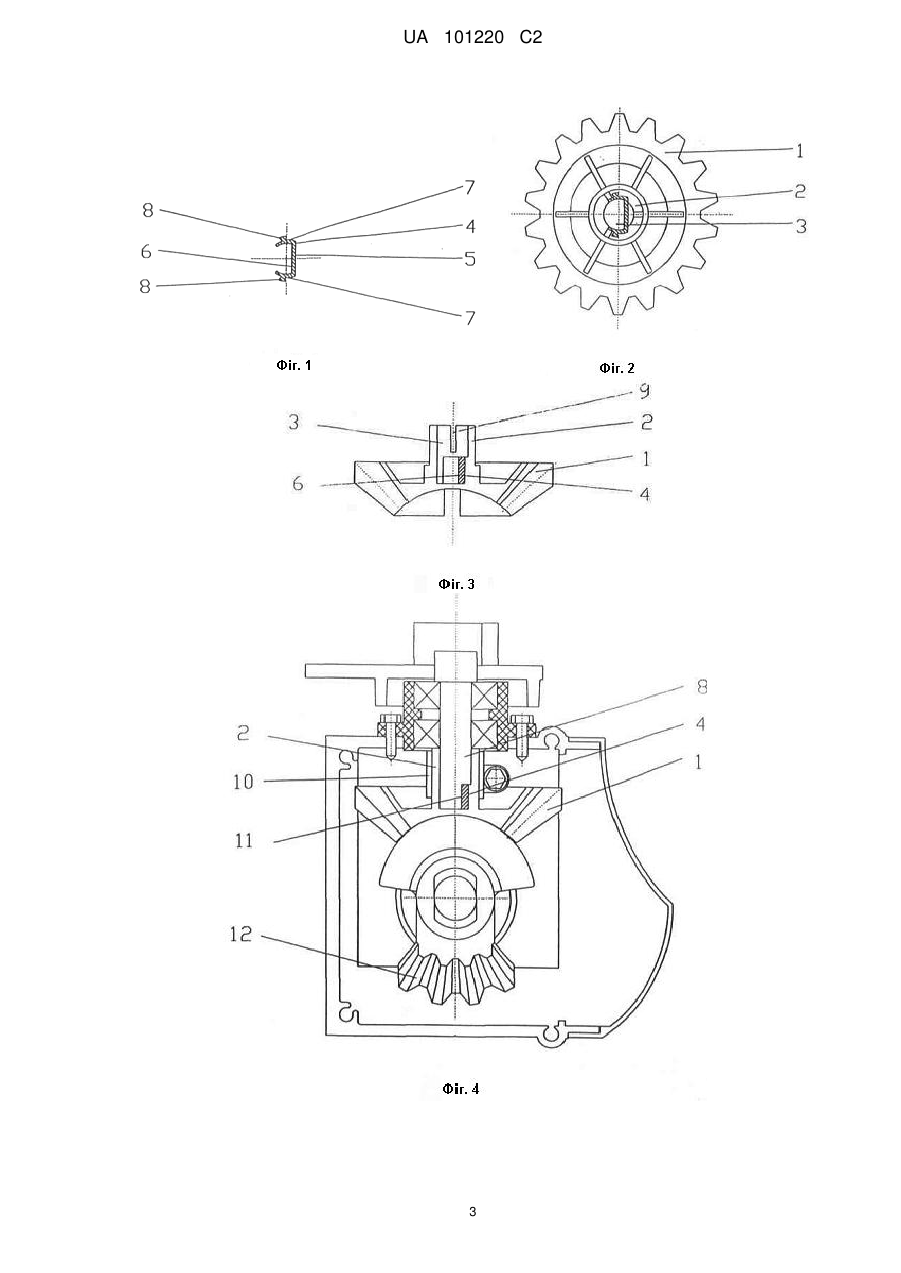

Реферат: Винахід належить до конструктивних елементів демонстраційної установки, а точніше - до веденої зірочки нижньої опори. Ведена зірочка нижньої опори демонстраційної установки має хвостовик з круглим отвором і виступом з плоскою опорною поверхнею принаймні в його нижній частині. Плоска опорна поверхня утворена вставкою, виконаною з матеріалу, що має міцність вищу, ніж міцність матеріалу хвостовика. Досягається збільшення строку служби веденої зірочки. UA 101220 C2 (12) UA 101220 C2 UA 101220 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до конструктивних елементів демонстраційної установки, а точніше - до веденої зірочки нижньої опори. Демонстраційна установка, в якій використовується ведена зірочка, описана в патенті України № 81869 на винахід. Ця демонстраційна установка містить корпус, закріплені на корпусі верхні опори і нижні опори, між якими встановлені труби, що мають три грані, розташовані під кутом 120°, на яких закріплені прямокутні ламелі, що утворюють тригранні призми. Всередині корпусу розміщений привод з електродвигуном і механізм повороту призм. Нижня опора цієї демонстраційної установки описана в патенті України № 2808 на корисну модель. В ній ведена зірочка взаємодіє з валом (віссю) нижньої опори через шліцьове з'єднання. Зірочка має хвостовик з круглим отвором і виступ з плоскою опорною поверхнею в нижній частині. Відповідно, вал виконаний з лискою в нижній частині, поверхня якої контактує з плоскою опорною поверхнею хвостовика. Ведену зірочку, як правило, виконують як одне ціле з хвостовиком. Оскільки в демонстраційних установках не застосовуються змащування між взаємодіючими деталями, зірочку і, відповідно, хвостовик виконують з антифрикційної пластмаси, наприклад з поліаміду. Ця пластмаса має порівняно низьку міцність. Оскільки вал, як правило, виконується з металу, в процесі експлуатації демонстраційної установки при передачі крутного моменту від зірочки до вала опорна поверхня в хвостовику поступово продавлюється. А при нештатних ситуаціях (попадання сторонніх предметів між призмами, що обертаються) вал взагалі може прокручуватися, руйнуючи опорну поверхню в хвостовику. Ведена зірочка з продавленою або зруйнованою опорною поверхнею в хвостовику робить експлуатацію демонстраційної установки неможливою і підлягає заміні. Операція заміни веденої зірочки дорога і трудомістка. В основу винаходу поставлено задачу збільшити строк служби веденої зірочки нижньої опори демонстраційної установки. У веденій зірочці нижньої опори демонстраційної установки, яка має хвостовик з круглим отвором і виступом з плоскою опорною поверхнею принаймні в його нижній частині, згідно з винаходом, плоска опорна поверхня утворена вставкою, виконаною з матеріалу, що має міцність вищу, ніж міцність матеріалу хвостовика. Краще, коли вставка має опорну частину та кріпильну частину і плоска опорна поверхня утворена на опорній частині. Краще, коли внутрішня поверхня кріпильної частини повторює поверхню отвору хвостовика, а зовнішня має анкерні виступи, причому всі поверхні вставки, крім плоскої опорної поверхні, оточені матеріалом хвостовика. В одному варіанті кріпильна частина може складатися з двох дугоподібних елементів, один кінець яких відходить від країв опорної частини, а другий заходить за площину, яка проходить через центр отвору і паралельна опорній поверхні. В іншому варіанті кріпильна частина може бути виконана у вигляді одного дугоподібного елемента, кінці якого відходять від країв опорної частини. Краще, коли ведена зірочка виконана з пластмаси, а вставка - з металу, наприклад з алюмінію. Вставка може бути виконана також з пластмаси, міцність якої вища, ніж міцність пластмаси, з якої виконана ведена зірочка. Далі описані кращі варіанти здійснення винаходу з посиланнями на креслення, де на фіг. 1 - 4 показаний перший варіант здійснення винаходу, на фіг. 5 - 8 - другий варіант здійснення винаходу. На фіг. 1 і 5 показаний вигляд в горизонтальному перерізі вставки, яка утворює опорну поверхню для вала верхньої опори; на фіг. 2 і 6 показаний вигляд зверху веденої зірочки з горизонтальним перерізом її хвостовика, на фіг. 3 і 7 показана ведена зірочка у вертикальному перерізі по центральній осі; на фіг. 4 і 8 показаний вертикальний переріз верхньої опори і механізму повороту призм. Ведена зірочка 1 має хвостовик 2 з круглим отвором 3. В нижній частині отвору розміщена вставка 4, яка має опорну частину 5 з плоскою опорною поверхнею 6 і кріпильну частину 7. У першому варіанті здійснення винаходу кріпильна частина 7 складається з двох дугоподібних елементів, а у другому варіанті - з одного дугоподібного елемента. В обох варіантах кінці дугоподібних елементів відходять від країв опорної частини 5. У першому варіанті вільні кінці дугоподібних елементів заходять за площину, яка проходить через центр отвору 3 і паралельна плоскій поверхні 6 частині вставки 4. Внутрішня поверхня дугоподібних елементів повторює поверхню отвору 3 хвостовика 2, а на зовнішній поверхні вони мають анкерні виступи 8. 1 UA 101220 C2 5 10 15 20 Вставка 4 закріплюється в тілі хвостовика 2 при виготовленні веденої зірочки 1. При цьому вставку надівають на деталь, яка повторює форму вала 8 нижньої опори, розміщують їх у відповідній прес-формі і заливають пластмасою. При цьому пластмаса оточує всі поверхні вставки, крім плоскої опорної поверхні 6. Після тверднення пластмаси деталь видаляють, а вставка 4 залишається закріпленою в тілі хвостовика 2. Фахівцю зрозуміло, що анкерні виступи 8 можуть мати різноманітні форми і їх кількість і розміщення також бути може різними. Головне завдання анкерних виступів 8 надійно утримувати вставку 4 в хвостовику 2. Ведена зірочка 1 з хвостовиком 2 може бути виготовлена з поліаміду. Вставки 4 можуть бути виготовлені з алюмінієвого профілю відповідної форми, або з пластмаси, більш міцної, ніж пластмаса з якої виготовлено зірочку з хвостовиком. Як показано на фіг. 4 і 8, ведена зірочка 1 насаджена на вал 8 нижньої опори демонстраційної установки. Хвостовик може бути виконаний з прорізами 9 і обтискуватися при кріпленні на валу 8 хомутом 10. Вал 8 виконаний з лискою в нижній частині, поверхня 11 якої контактує з плоскою опорною поверхнею 6 вставки 4. Коли зубчастий сектор 12 механізму приводу призм демонстраційної установки при обертанні входить в зачеплення з веденою зірочкою 1, вона починає обертатися і передавати крутний момент на вал 8. Хоча вал 8 виконаний з металу або з міцної пластмаси, він в процесі багаторазового прокручування зірочки 1 не може деформувати плоску опорну поверхню 6, бо вона утворена вставкою 4, виготовленою з матеріалу, який може мати таку ж міцність, що і матеріал вала 8. Завдяки запропонованій конструкції веденої зірочки строк її служби значно збільшується і досягає строку служби інших деталей нижньої опори і механізму повороту призм демонстраційної установки. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 1. Ведена зірочка нижньої опори демонстраційної установки, яка має хвостовик з круглим отвором і виступом з плоскою опорною поверхнею принаймні в його нижній частині, яка відрізняється тим, що плоска опорна поверхня утворена вставкою, виконаною з матеріалу, що має міцність вищу, ніж міцність матеріалу хвостовика. 2. Ведена зірочка за п. 1, яка відрізняється тим, що вставка має опорну частину і кріпильну частину, причому плоска опорна поверхня утворена на опорній частині. 3. Ведена зірочка за п. 2, яка відрізняється тим, що внутрішня поверхня кріпильної частини повторює поверхню отвору хвостовика, а зовнішня має анкерні виступи, причому всі поверхні вставки, крім плоскої опорної поверхні, оточені матеріалом хвостовика. 4. Ведена зірочка за п. 3, яка відрізняється тим, що кріпильна частина складається з двох дугоподібних елементів, один кінець яких відходить від країв опорної частини, а другий заходить за площину, яка проходить через центр отвору і паралельна опорній поверхні. 5. Ведена зірочка за п. 3, яка відрізняється тим, що кріпильна частина виконана у вигляді одного дугоподібного елемента, кінці якого відходять від країв опорної частини. 6. Ведена зірочка за будь-яким з пп. 1-5, яка відрізняється тим, що вона виконана з пластмаси, а вставка - з металу. 7. Ведена зірочка за п. 6, яка відрізняється тим, що вставка виконана з алюмінію. 8. Ведена зірочка за будь-яким з пп. 1-5, яка відрізняється тим, що вона виконана з пластмаси, вставка виконана з пластмаси, міцність якої вища, ніж міцність пластмаси, з якої виконана ведена зірочка. 2 UA 101220 C2 3 UA 101220 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
