Пачка для виробів тютюнової промисловості

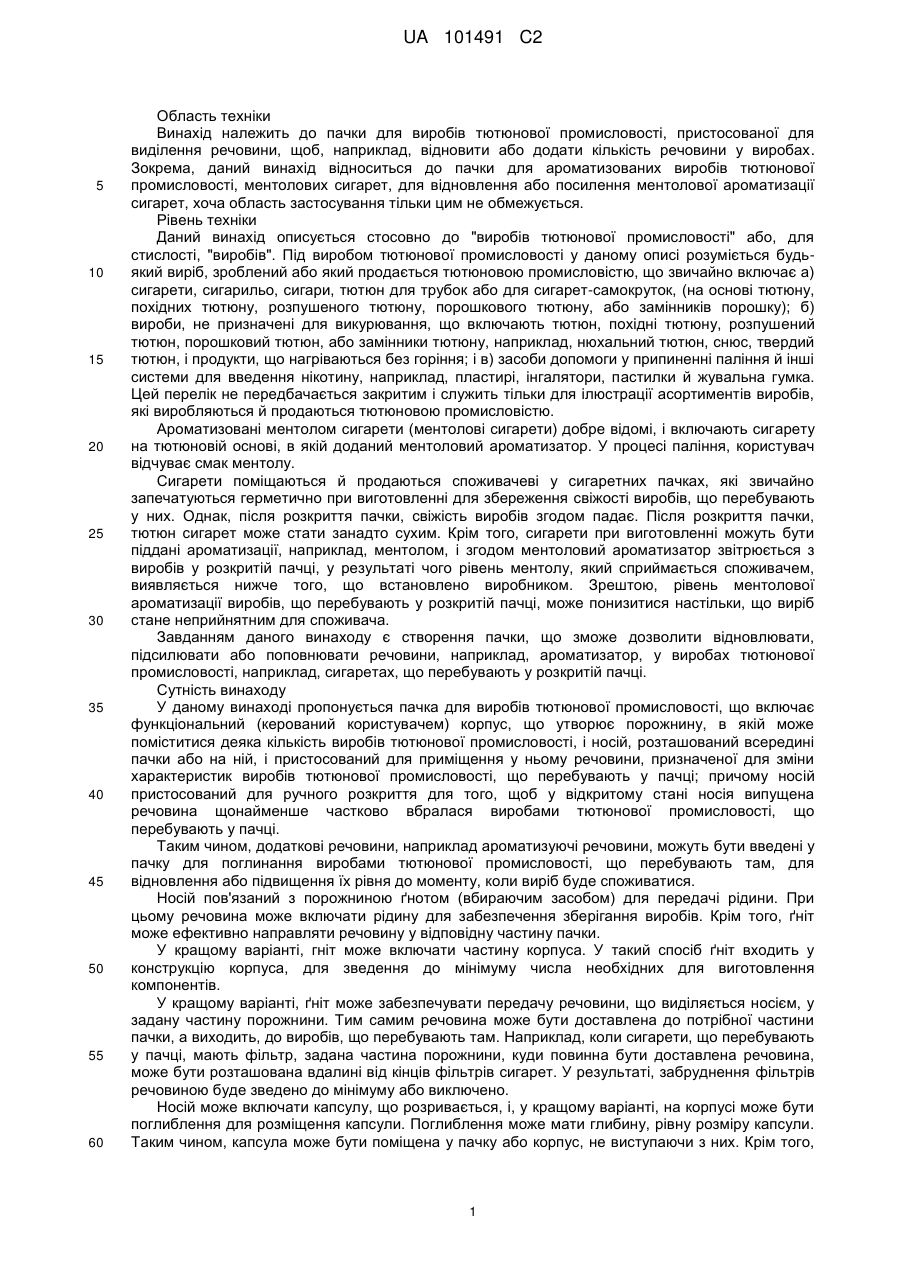

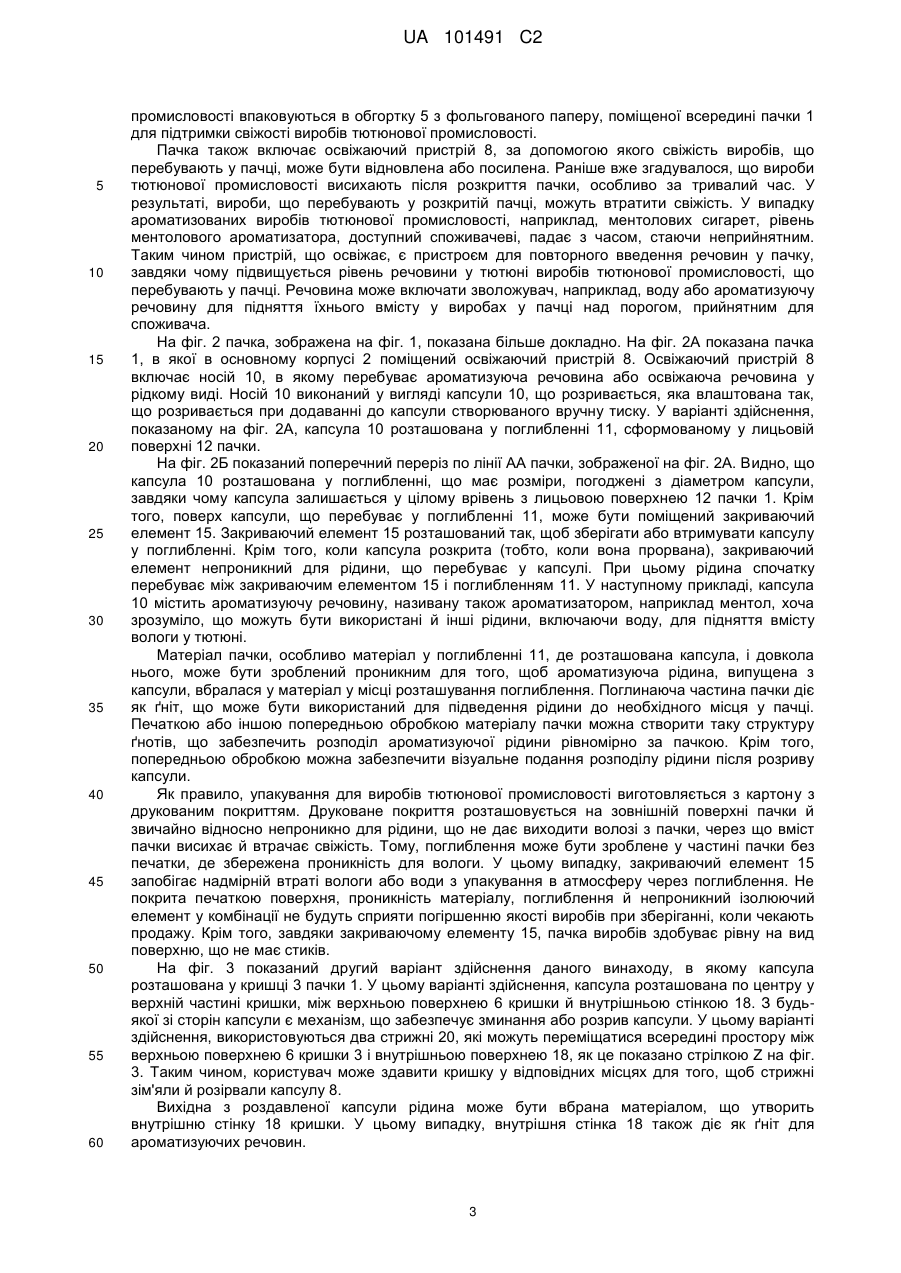

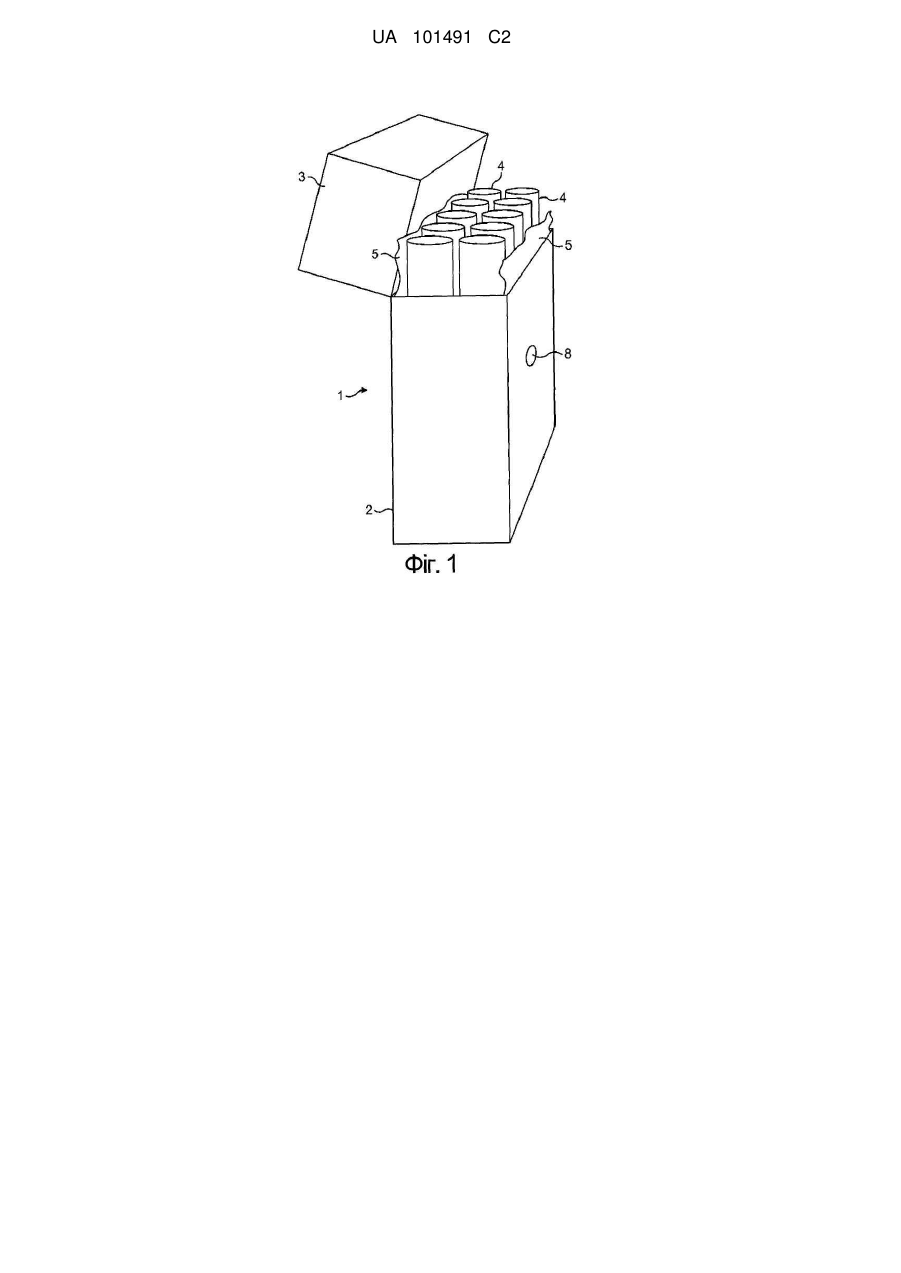

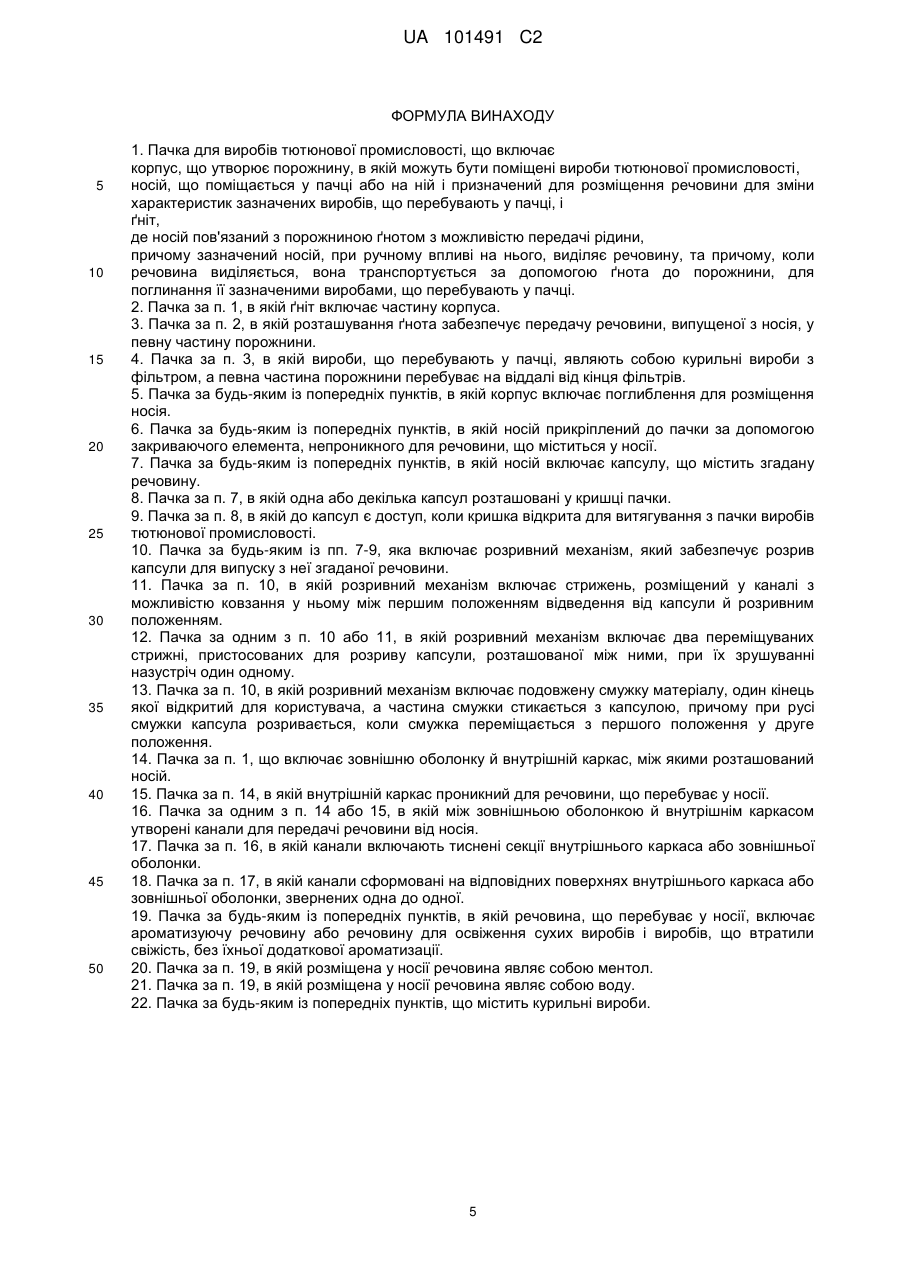

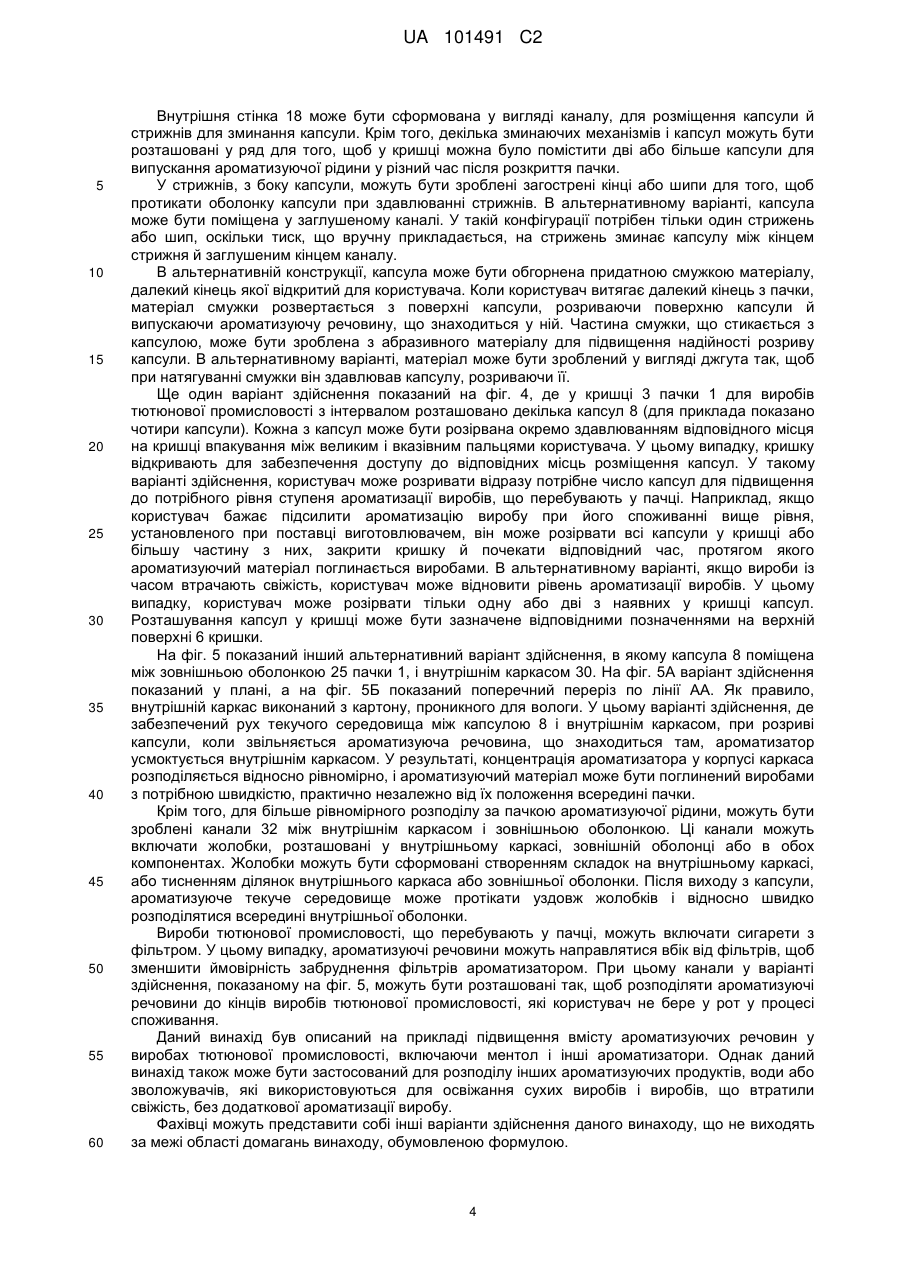

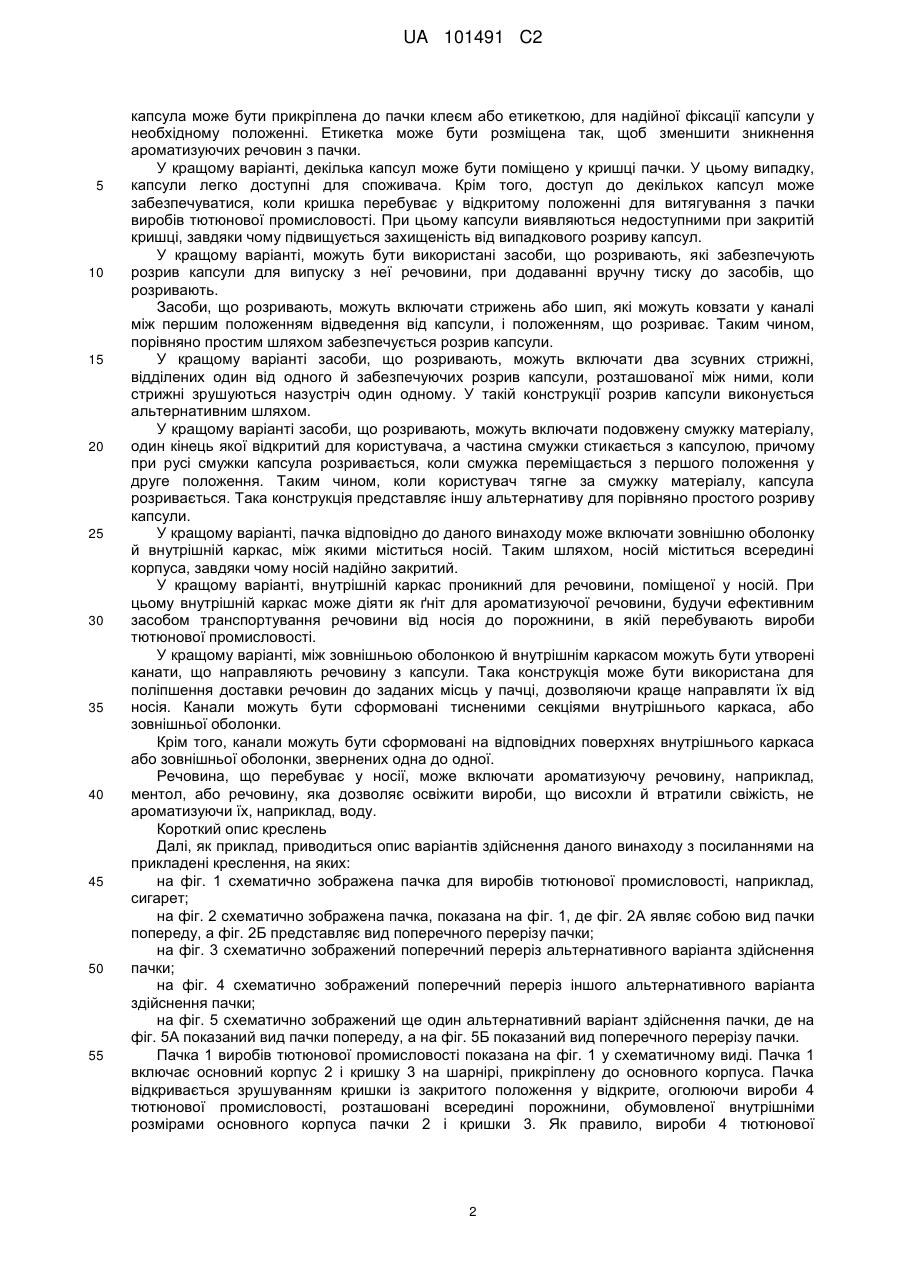

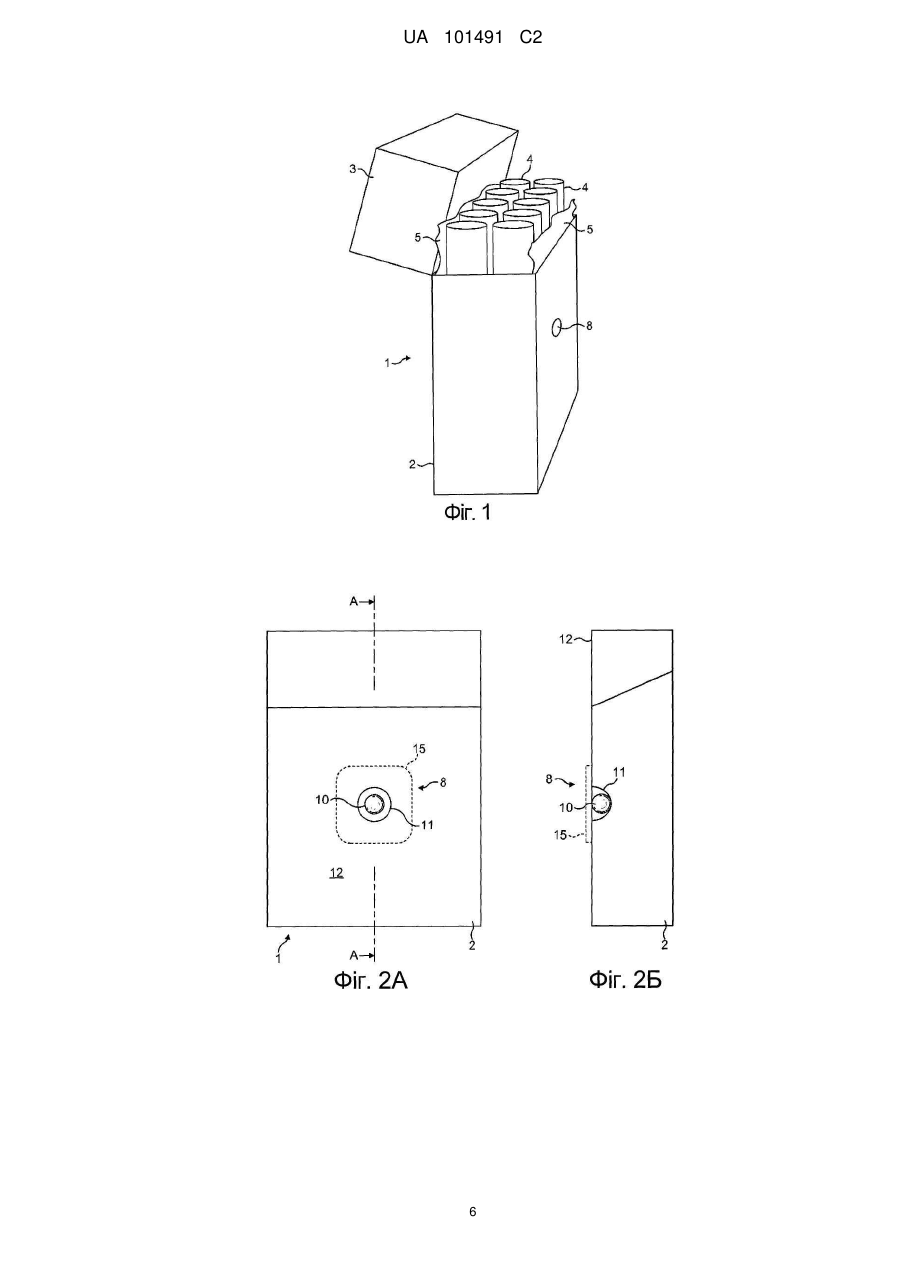

Реферат: У заявці описана пачка (1) для виробів тютюнової промисловості, яка включає корпус, що утворює порожнину, в якій може міститися деяка кількість виробів (4) тютюнової промисловості, і капсулу (10), що містить речовину, наприклад, ароматизуючу речовину, розташовану у пачці або на ній, яка розкривається вручну так, що при розкритті, ароматизуюча речовина виходить з капсули й поглинається виробами тютюнової промисловості, що перебувають у пачці, для поновлення їхнього аромату. UA 101491 C2 (12) UA 101491 C2 UA 101491 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Винахід належить до пачки для виробів тютюнової промисловості, пристосованої для виділення речовини, щоб, наприклад, відновити або додати кількість речовини у виробах. Зокрема, даний винахід відноситься до пачки для ароматизованих виробів тютюнової промисловості, ментолових сигарет, для відновлення або посилення ментолової ароматизації сигарет, хоча область застосування тільки цим не обмежується. Рівень техніки Даний винахід описується стосовно до "виробів тютюнової промисловості" або, для стислості, "виробів". Під виробом тютюнової промисловості у даному описі розуміється будьякий виріб, зроблений або який продається тютюновою промисловістю, що звичайно включає а) сигарети, сигарильо, сигари, тютюн для трубок або для сигарет-самокруток, (на основі тютюну, похідних тютюну, розпушеного тютюну, порошкового тютюну, або замінників порошку); б) вироби, не призначені для викурювання, що включають тютюн, похідні тютюну, розпушений тютюн, порошковий тютюн, або замінники тютюну, наприклад, нюхальний тютюн, снюс, твердий тютюн, і продукти, що нагріваються без горіння; і в) засоби допомоги у припиненні паління й інші системи для введення нікотину, наприклад, пластирі, інгалятори, пастилки й жувальна гумка. Цей перелік не передбачається закритим і служить тільки для ілюстрації асортиментів виробів, які виробляються й продаються тютюновою промисловістю. Ароматизовані ментолом сигарети (ментолові сигарети) добре відомі, і включають сигарету на тютюновій основі, в якій доданий ментоловий ароматизатор. У процесі паління, користувач відчуває смак ментолу. Сигарети поміщаються й продаються споживачеві у сигаретних пачках, які звичайно запечатуються герметично при виготовленні для збереження свіжості виробів, що перебувають у них. Однак, після розкриття пачки, свіжість виробів згодом падає. Після розкриття пачки, тютюн сигарет може стати занадто сухим. Крім того, сигарети при виготовленні можуть бути піддані ароматизації, наприклад, ментолом, і згодом ментоловий ароматизатор звітрюється з виробів у розкритій пачці, у результаті чого рівень ментолу, який сприймається споживачем, виявляється нижче того, що встановлено виробником. Зрештою, рівень ментолової ароматизації виробів, що перебувають у розкритій пачці, може понизитися настільки, що виріб стане неприйнятним для споживача. Завданням даного винаходу є створення пачки, що зможе дозволити відновлювати, підсилювати або поповнювати речовини, наприклад, ароматизатор, у виробах тютюнової промисловості, наприклад, сигаретах, що перебувають у розкритій пачці. Сутність винаходу У даному винаході пропонується пачка для виробів тютюнової промисловості, що включає функціональний (керований користувачем) корпус, що утворює порожнину, в якій може поміститися деяка кількість виробів тютюнової промисловості, і носій, розташований всередині пачки або на ній, і пристосований для приміщення у ньому речовини, призначеної для зміни характеристик виробів тютюнової промисловості, що перебувають у пачці; причому носій пристосований для ручного розкриття для того, щоб у відкритому стані носія випущена речовина щонайменше частково вбралася виробами тютюнової промисловості, що перебувають у пачці. Таким чином, додаткові речовини, наприклад ароматизуючі речовини, можуть бути введені у пачку для поглинання виробами тютюнової промисловості, що перебувають там, для відновлення або підвищення їх рівня до моменту, коли виріб буде споживатися. Носій пов'язаний з порожниною ґнотом (вбираючим засобом) для передачі рідини. При цьому речовина може включати рідину для забезпечення зберігання виробів. Крім того, ґніт може ефективно направляти речовину у відповідну частину пачки. У кращому варіанті, гніт може включати частину корпуса. У такий спосіб ґніт входить у конструкцію корпуса, для зведення до мінімуму числа необхідних для виготовлення компонентів. У кращому варіанті, ґніт може забезпечувати передачу речовини,що виділяється носієм, у задану частину порожнини. Тим самим речовина може бути доставлена до потрібної частини пачки, а виходить, до виробів, що перебувають там. Наприклад, коли сигарети, що перебувають у пачці, мають фільтр, задана частина порожнини, куди повинна бути доставлена речовина, може бути розташована вдалині від кінців фільтрів сигарет. У результаті, забруднення фільтрів речовиною буде зведено до мінімуму або виключено. Носій може включати капсулу, що розривається, і, у кращому варіанті, на корпусі може бути поглиблення для розміщення капсули. Поглиблення може мати глибину, рівну розміру капсули. Таким чином, капсула може бути поміщена у пачку або корпус, не виступаючи з них. Крім того, 1 UA 101491 C2 5 10 15 20 25 30 35 40 45 50 55 капсула може бути прикріплена до пачки клеєм або етикеткою, для надійної фіксації капсули у необхідному положенні. Етикетка може бути розміщена так, щоб зменшити зникнення ароматизуючих речовин з пачки. У кращому варіанті, декілька капсул може бути поміщено у кришці пачки. У цьому випадку, капсули легко доступні для споживача. Крім того, доступ до декількох капсул може забезпечуватися, коли кришка перебуває у відкритому положенні для витягування з пачки виробів тютюнової промисловості. При цьому капсули виявляються недоступними при закритій кришці, завдяки чому підвищується захищеність від випадкового розриву капсул. У кращому варіанті, можуть бути використані засоби, що розривають, які забезпечують розрив капсули для випуску з неї речовини, при додаванні вручну тиску до засобів, що розривають. Засоби, що розривають, можуть включати стрижень або шип, які можуть ковзати у каналі між першим положенням відведення від капсули, і положенням, що розриває. Таким чином, порівняно простим шляхом забезпечується розрив капсули. У кращому варіанті засоби, що розривають, можуть включати два зсувних стрижні, відділених один від одного й забезпечуючих розрив капсули, розташованої між ними, коли стрижні зрушуються назустріч один одному. У такій конструкції розрив капсули виконується альтернативним шляхом. У кращому варіанті засоби, що розривають, можуть включати подовжену смужку матеріалу, один кінець якої відкритий для користувача, а частина смужки стикається з капсулою, причому при русі смужки капсула розривається, коли смужка переміщається з першого положення у друге положення. Таким чином, коли користувач тягне за смужку матеріалу, капсула розривається. Така конструкція представляє іншу альтернативу для порівняно простого розриву капсули. У кращому варіанті, пачка відповідно до даного винаходу може включати зовнішню оболонку й внутрішній каркас, між якими міститься носій. Таким шляхом, носій міститься всередині корпуса, завдяки чому носій надійно закритий. У кращому варіанті, внутрішній каркас проникний для речовини, поміщеної у носій. При цьому внутрішній каркас може діяти як ґніт для ароматизуючої речовини, будучи ефективним засобом транспортування речовини від носія до порожнини, в якій перебувають вироби тютюнової промисловості. У кращому варіанті, між зовнішньою оболонкою й внутрішнім каркасом можуть бути утворені канати, що направляють речовину з капсули. Така конструкція може бути використана для поліпшення доставки речовин до заданих місць у пачці, дозволяючи краще направляти їх від носія. Канали можуть бути сформовані тисненими секціями внутрішнього каркаса, або зовнішньої оболонки. Крім того, канали можуть бути сформовані на відповідних поверхнях внутрішнього каркаса або зовнішньої оболонки, звернених одна до одної. Речовина, що перебуває у носії, може включати ароматизуючу речовину, наприклад, ментол, або речовину, яка дозволяє освіжити вироби, що висохли й втратили свіжість, не ароматизуючи їх, наприклад, воду. Короткий опис креслень Далі, як приклад, приводиться опис варіантів здійснення даного винаходу з посиланнями на прикладені креслення, на яких: на фіг. 1 схематично зображена пачка для виробів тютюнової промисловості, наприклад, сигарет; на фіг. 2 схематично зображена пачка, показана на фіг. 1, де фіг. 2А являє собою вид пачки попереду, а фіг. 2Б представляє вид поперечного перерізу пачки; на фіг. 3 схематично зображений поперечний переріз альтернативного варіанта здійснення пачки; на фіг. 4 схематично зображений поперечний переріз іншого альтернативного варіанта здійснення пачки; на фіг. 5 схематично зображений ще один альтернативний варіант здійснення пачки, де на фіг. 5А показаний вид пачки попереду, а на фіг. 5Б показаний вид поперечного перерізу пачки. Пачка 1 виробів тютюнової промисловості показана на фіг. 1 у схематичному виді. Пачка 1 включає основний корпус 2 і кришку 3 на шарнірі, прикріплену до основного корпуса. Пачка відкривається зрушуванням кришки із закритого положення у відкрите, оголюючи вироби 4 тютюнової промисловості, розташовані всередині порожнини, обумовленої внутрішніми розмірами основного корпуса пачки 2 і кришки 3. Як правило, вироби 4 тютюнової 2 UA 101491 C2 5 10 15 20 25 30 35 40 45 50 55 60 промисловості впаковуються в обгортку 5 з фольгованого паперу, поміщеної всередині пачки 1 для підтримки свіжості виробів тютюнової промисловості. Пачка також включає освіжаючий пристрій 8, за допомогою якого свіжість виробів, що перебувають у пачці, може бути відновлена або посилена. Раніше вже згадувалося, що вироби тютюнової промисловості висихають після розкриття пачки, особливо за тривалий час. У результаті, вироби, що перебувають у розкритій пачці, можуть втратити свіжість. У випадку ароматизованих виробів тютюнової промисловості, наприклад, ментолових сигарет, рівень ментолового ароматизатора, доступний споживачеві, падає з часом, стаючи неприйнятним. Таким чином пристрій, що освіжає, є пристроєм для повторного введення речовин у пачку, завдяки чому підвищується рівень речовини у тютюні виробів тютюнової промисловості, що перебувають у пачці. Речовина може включати зволожувач, наприклад, воду або ароматизуючу речовину для підняття їхнього вмісту у виробах у пачці над порогом, прийнятним для споживача. На фіг. 2 пачка, зображена на фіг. 1, показана більше докладно. На фіг. 2А показана пачка 1, в якої в основному корпусі 2 поміщений освіжаючий пристрій 8. Освіжаючий пристрій 8 включає носій 10, в якому перебуває ароматизуюча речовина або освіжаюча речовина у рідкому виді. Носій 10 виконаний у вигляді капсули 10, що розривається, яка влаштована так, що розривається при додаванні до капсули створюваного вручну тиску. У варіанті здійснення, показаному на фіг. 2А, капсула 10 розташована у поглибленні 11, сформованому у лицьовій поверхні 12 пачки. На фіг. 2Б показаний поперечний переріз по лінії АА пачки, зображеної на фіг. 2А. Видно, що капсула 10 розташована у поглибленні, що має розміри, погоджені з діаметром капсули, завдяки чому капсула залишається у цілому врівень з лицьовою поверхнею 12 пачки 1. Крім того, поверх капсули, що перебуває у поглибленні 11, може бути поміщений закриваючий елемент 15. Закриваючий елемент 15 розташований так, щоб зберігати або втримувати капсулу у поглибленні. Крім того, коли капсула розкрита (тобто, коли вона прорвана), закриваючий елемент непроникний для рідини, що перебуває у капсулі. При цьому рідина спочатку перебуває між закриваючим елементом 15 і поглибленням 11. У наступному прикладі, капсула 10 містить ароматизуючу речовину, називану також ароматизатором, наприклад ментол, хоча зрозуміло, що можуть бути використані й інші рідини, включаючи воду, для підняття вмісту вологи у тютюні. Матеріал пачки, особливо матеріал у поглибленні 11, де розташована капсула, і довкола нього, може бути зроблений проникним для того, щоб ароматизуюча рідина, випущена з капсули, вбралася у матеріал у місці розташування поглиблення. Поглинаюча частина пачки діє як ґніт, що може бути використаний для підведення рідини до необхідного місця у пачці. Печаткою або іншою попередньою обробкою матеріалу пачки можна створити таку структуру ґнотів, що забезпечить розподіл ароматизуючої рідини рівномірно за пачкою. Крім того, попередньою обробкою можна забезпечити візуальне подання розподілу рідини після розриву капсули. Як правило, упакування для виробів тютюнової промисловості виготовляється з картону з друкованим покриттям. Друковане покриття розташовується на зовнішній поверхні пачки й звичайно відносно непроникно для рідини, що не дає виходити волозі з пачки, через що вміст пачки висихає й втрачає свіжість. Тому, поглиблення може бути зроблене у частині пачки без печатки, де збережена проникність для вологи. У цьому випадку, закриваючий елемент 15 запобігає надмірній втраті вологи або води з упакування в атмосферу через поглиблення. Не покрита печаткою поверхня, проникність матеріалу, поглиблення й непроникний ізолюючий елемент у комбінації не будуть сприяти погіршенню якості виробів при зберіганні, коли чекають продажу. Крім того, завдяки закриваючому елементу 15, пачка виробів здобуває рівну на вид поверхню, що не має стиків. На фіг. 3 показаний другий варіант здійснення даного винаходу, в якому капсула розташована у кришці 3 пачки 1. У цьому варіанті здійснення, капсула розташована по центру у верхній частині кришки, між верхньою поверхнею 6 кришки й внутрішньою стінкою 18. З будьякої зі сторін капсули є механізм, що забезпечує зминання або розрив капсули. У цьому варіанті здійснення, використовуються два стрижні 20, які можуть переміщатися всередині простору між верхньою поверхнею 6 кришки 3 і внутрішньою поверхнею 18, як це показано стрілкою Z на фіг. 3. Таким чином, користувач може здавити кришку у відповідних місцях для того, щоб стрижні зім'яли й розірвали капсулу 8. Вихідна з роздавленої капсули рідина може бути вбрана матеріалом, що утворить внутрішню стінку 18 кришки. У цьому випадку, внутрішня стінка 18 також діє як ґніт для ароматизуючих речовин. 3 UA 101491 C2 5 10 15 20 25 30 35 40 45 50 55 60 Внутрішня стінка 18 може бути сформована у вигляді каналу, для розміщення капсули й стрижнів для зминання капсули. Крім того, декілька зминаючих механізмів і капсул можуть бути розташовані у ряд для того, щоб у кришці можна було помістити дві або більше капсули для випускання ароматизуючої рідини у різний час після розкриття пачки. У стрижнів, з боку капсули, можуть бути зроблені загострені кінці або шипи для того, щоб протикати оболонку капсули при здавлюванні стрижнів. В альтернативному варіанті, капсула може бути поміщена у заглушеному каналі. У такій конфігурації потрібен тільки один стрижень або шип, оскільки тиск, що вручну прикладається, на стрижень зминає капсулу між кінцем стрижня й заглушеним кінцем каналу. В альтернативній конструкції, капсула може бути обгорнена придатною смужкою матеріалу, далекий кінець якої відкритий для користувача. Коли користувач витягає далекий кінець з пачки, матеріал смужки розвертається з поверхні капсули, розриваючи поверхню капсули й випускаючи ароматизуючу речовину, що знаходиться у ній. Частина смужки, що стикається з капсулою, може бути зроблена з абразивного матеріалу для підвищення надійності розриву капсули. В альтернативному варіанті, матеріал може бути зроблений у вигляді джгута так, щоб при натягуванні смужки він здавлював капсулу, розриваючи її. Ще один варіант здійснення показаний на фіг. 4, де у кришці 3 пачки 1 для виробів тютюнової промисловості з інтервалом розташовано декілька капсул 8 (для приклада показано чотири капсули). Кожна з капсул може бути розірвана окремо здавлюванням відповідного місця на кришці впакування між великим і вказівним пальцями користувача. У цьому випадку, кришку відкривають для забезпечення доступу до відповідних місць розміщення капсул. У такому варіанті здійснення, користувач може розривати відразу потрібне число капсул для підвищення до потрібного рівня ступеня ароматизації виробів, що перебувають у пачці. Наприклад, якщо користувач бажає підсилити ароматизацію виробу при його споживанні вище рівня, установленого при поставці виготовлювачем, він може розірвати всі капсули у кришці або більшу частину з них, закрити кришку й почекати відповідний час, протягом якого ароматизуючий матеріал поглинається виробами. В альтернативному варіанті, якщо вироби із часом втрачають свіжість, користувач може відновити рівень ароматизації виробів. У цьому випадку, користувач може розірвати тільки одну або дві з наявних у кришці капсул. Розташування капсул у кришці може бути зазначене відповідними позначеннями на верхній поверхні 6 кришки. На фіг. 5 показаний інший альтернативний варіант здійснення, в якому капсула 8 поміщена між зовнішньою оболонкою 25 пачки 1, і внутрішнім каркасом 30. На фіг. 5А варіант здійснення показаний у плані, а на фіг. 5Б показаний поперечний переріз по лінії АА. Як правило, внутрішній каркас виконаний з картону, проникного для вологи. У цьому варіанті здійснення, де забезпечений рух текучого середовища між капсулою 8 і внутрішнім каркасом, при розриві капсули, коли звільняється ароматизуюча речовина, що знаходиться там, ароматизатор усмоктується внутрішнім каркасом. У результаті, концентрація ароматизатора у корпусі каркаса розподіляється відносно рівномірно, і ароматизуючий матеріал може бути поглинений виробами з потрібною швидкістю, практично незалежно від їх положення всередині пачки. Крім того, для більше рівномірного розподілу за пачкою ароматизуючої рідини, можуть бути зроблені канали 32 між внутрішнім каркасом і зовнішньою оболонкою. Ці канали можуть включати жолобки, розташовані у внутрішньому каркасі, зовнішній оболонці або в обох компонентах. Жолобки можуть бути сформовані створенням складок на внутрішньому каркасі, або тисненням ділянок внутрішнього каркаса або зовнішньої оболонки. Після виходу з капсули, ароматизуюче текуче середовище може протікати уздовж жолобків і відносно швидко розподілятися всередині внутрішньої оболонки. Вироби тютюнової промисловості, що перебувають у пачці, можуть включати сигарети з фільтром. У цьому випадку, ароматизуючі речовини можуть направлятися вбік від фільтрів, щоб зменшити ймовірність забруднення фільтрів ароматизатором. При цьому канали у варіанті здійснення, показаному на фіг. 5, можуть бути розташовані так, щоб розподіляти ароматизуючі речовини до кінців виробів тютюнової промисловості, які користувач не бере у рот у процесі споживання. Даний винахід був описаний на прикладі підвищення вмісту ароматизуючих речовин у виробах тютюнової промисловості, включаючи ментол і інші ароматизатори. Однак даний винахід також може бути застосований для розподілу інших ароматизуючих продуктів, води або зволожувачів, які використовуються для освіжання сухих виробів і виробів, що втратили свіжість, без додаткової ароматизації виробу. Фахівці можуть представити собі інші варіанти здійснення даного винаходу, що не виходять за межі області домагань винаходу, обумовленою формулою. 4 UA 101491 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 1. Пачка для виробів тютюнової промисловості, що включає корпус, що утворює порожнину, в якій можуть бути поміщені вироби тютюнової промисловості, носій, що поміщається у пачці або на ній і призначений для розміщення речовини для зміни характеристик зазначених виробів, що перебувають у пачці, і ґніт, де носій пов'язаний з порожниною ґнотом з можливістю передачі рідини, причому зазначений носій, при ручному впливі на нього, виділяє речовину, та причому, коли речовина виділяється, вона транспортується за допомогою ґнота до порожнини, для поглинання її зазначеними виробами, що перебувають у пачці. 2. Пачка за п. 1, в якій ґніт включає частину корпуса. 3. Пачка за п. 2, в якій розташування ґнота забезпечує передачу речовини, випущеної з носія, у певну частину порожнини. 4. Пачка за п. 3, в якій вироби, що перебувають у пачці, являють собою курильні вироби з фільтром, а певна частина порожнини перебуває на віддалі від кінця фільтрів. 5. Пачка за будь-яким із попередніх пунктів, в якій корпус включає поглиблення для розміщення носія. 6. Пачка за будь-яким із попередніх пунктів, в якій носій прикріплений до пачки за допомогою закриваючого елемента, непроникного для речовини, що міститься у носії. 7. Пачка за будь-яким із попередніх пунктів, в якій носій включає капсулу, що містить згадану речовину. 8. Пачка за п. 7, в якій одна або декілька капсул розташовані у кришці пачки. 9. Пачка за п. 8, в якій до капсул є доступ, коли кришка відкрита для витягування з пачки виробів тютюнової промисловості. 10. Пачка за будь-яким із пп. 7-9, яка включає розривний механізм, який забезпечує розрив капсули для випуску з неї згаданої речовини. 11. Пачка за п. 10, в якій розривний механізм включає стрижень, розміщений у каналі з можливістю ковзання у ньому між першим положенням відведення від капсули й розривним положенням. 12. Пачка за одним з п. 10 або 11, в якій розривний механізм включає два переміщуваних стрижні, пристосованих для розриву капсули, розташованої між ними, при їх зрушуванні назустріч один одному. 13. Пачка за п. 10, в якій розривний механізм включає подовжену смужку матеріалу, один кінець якої відкритий для користувача, а частина смужки стикається з капсулою, причому при русі смужки капсула розривається, коли смужка переміщається з першого положення у друге положення. 14. Пачка за п. 1, що включає зовнішню оболонку й внутрішній каркас, між якими розташований носій. 15. Пачка за п. 14, в якій внутрішній каркас проникний для речовини, що перебуває у носії. 16. Пачка за одним з п. 14 або 15, в якій між зовнішньою оболонкою й внутрішнім каркасом утворені канали для передачі речовини від носія. 17. Пачка за п. 16, в якій канали включають тиснені секції внутрішнього каркаса або зовнішньої оболонки. 18. Пачка за п. 17, в якій канали сформовані на відповідних поверхнях внутрішнього каркаса або зовнішньої оболонки, звернених одна до одної. 19. Пачка за будь-яким із попередніх пунктів, в якій речовина, що перебуває у носії, включає ароматизуючу речовину або речовину для освіження сухих виробів і виробів, що втратили свіжість, без їхньої додаткової ароматизації. 20. Пачка за п. 19, в якій розміщена у носії речовина являє собою ментол. 21. Пачка за п. 19, в якій розміщена у носії речовина являє собою воду. 22. Пачка за будь-яким із попередніх пунктів, що містить курильні вироби. 5 UA 101491 C2 6 UA 101491 C2 7 UA 101491 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
