Протипожежний склопакет і суцільноскляні двері для протипожежних цілей

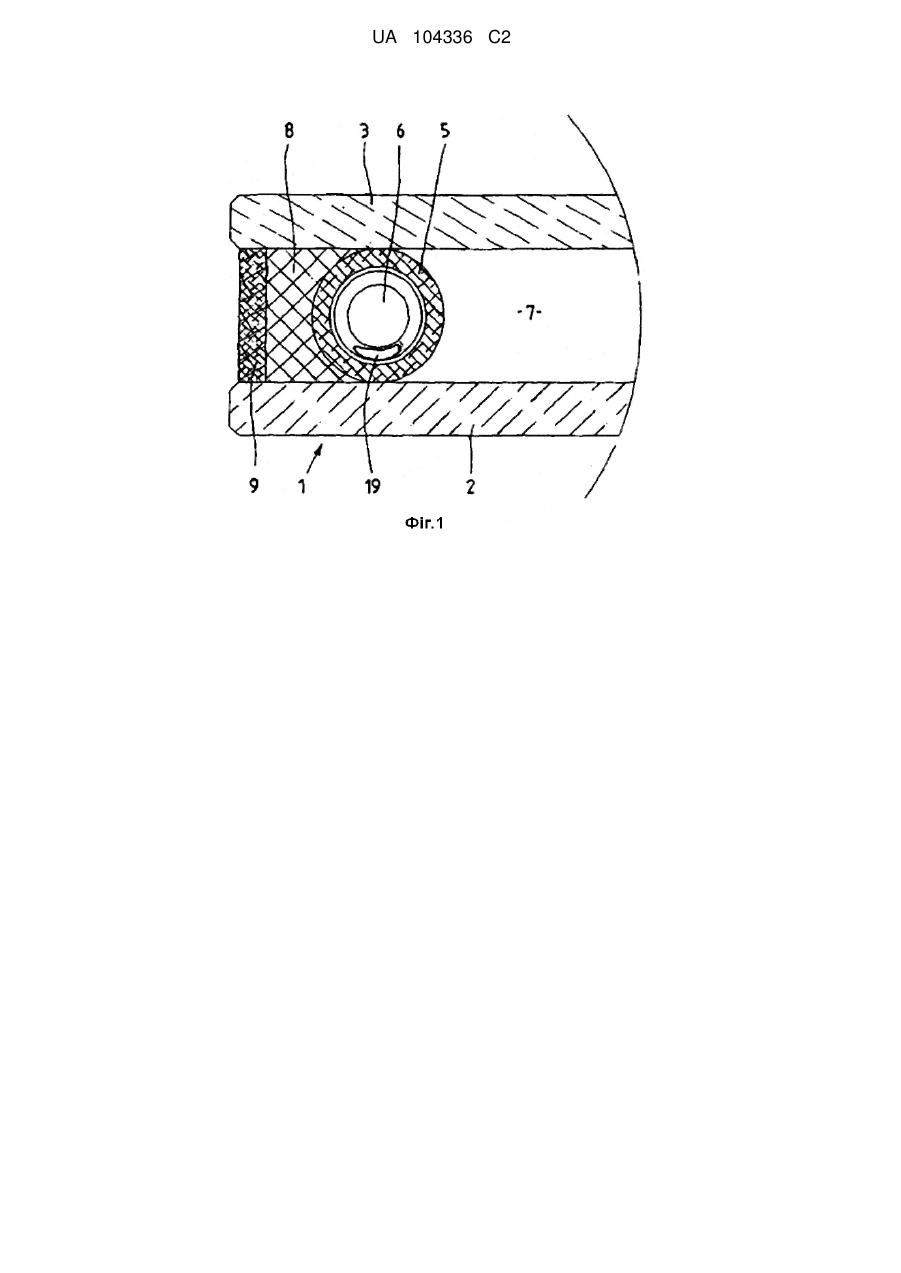

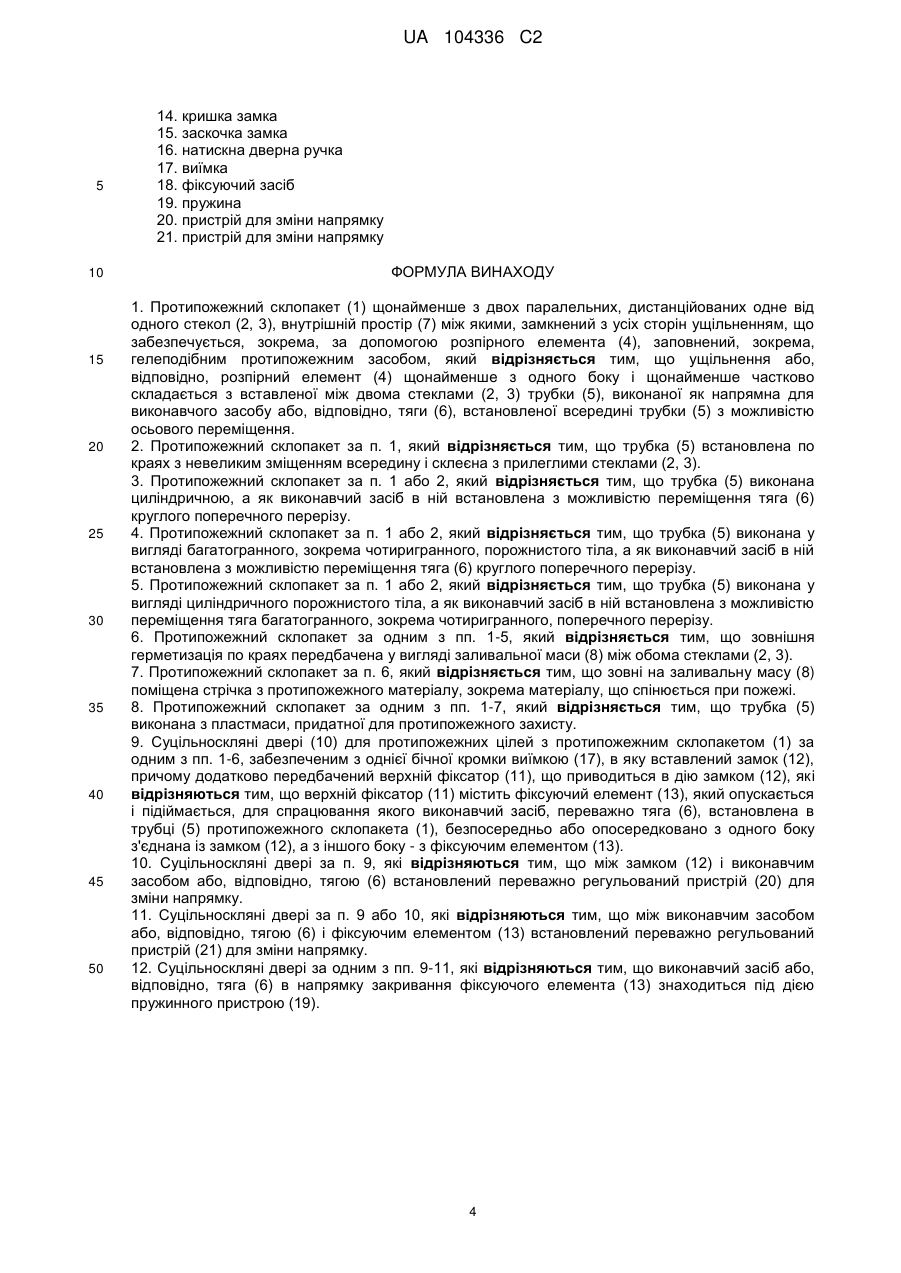

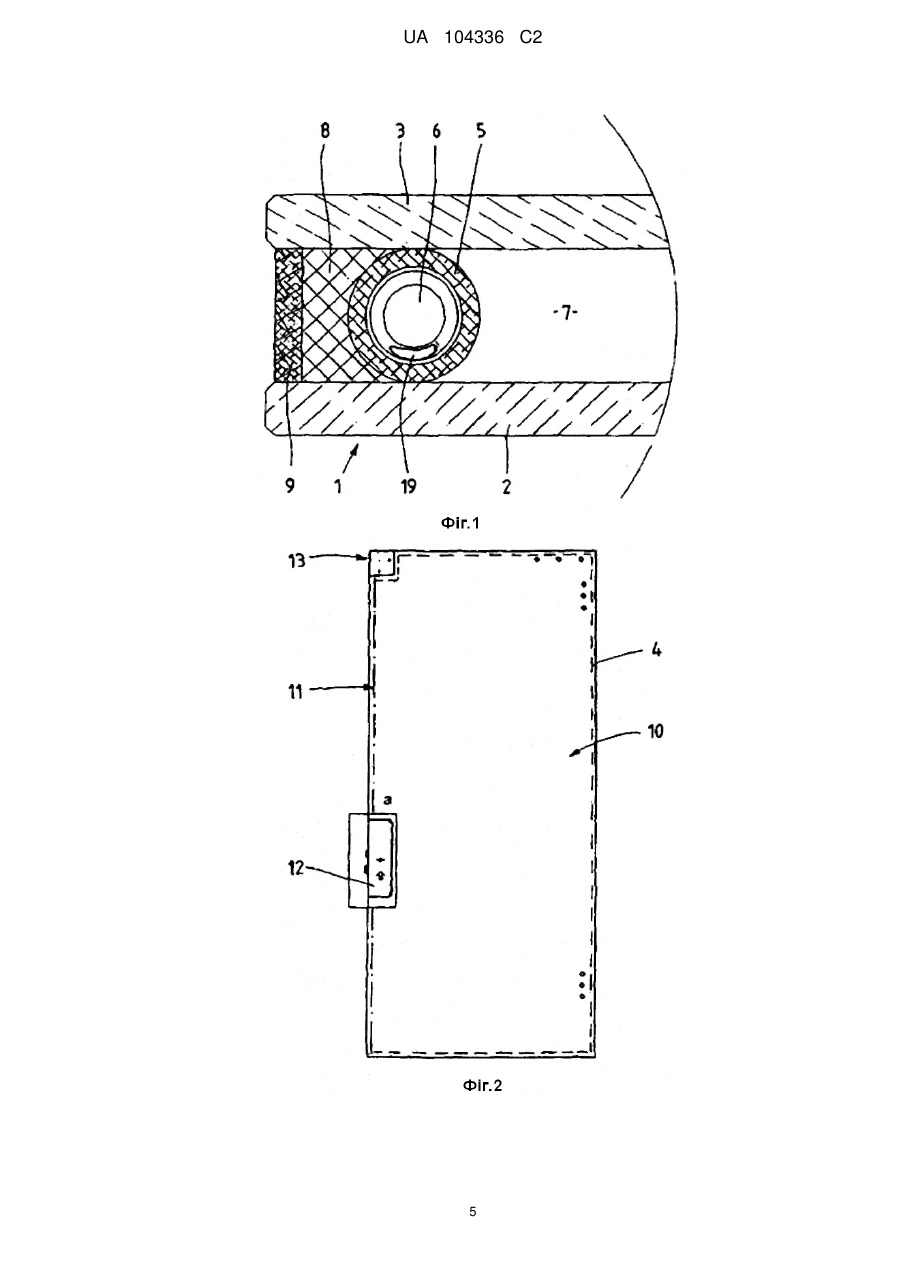

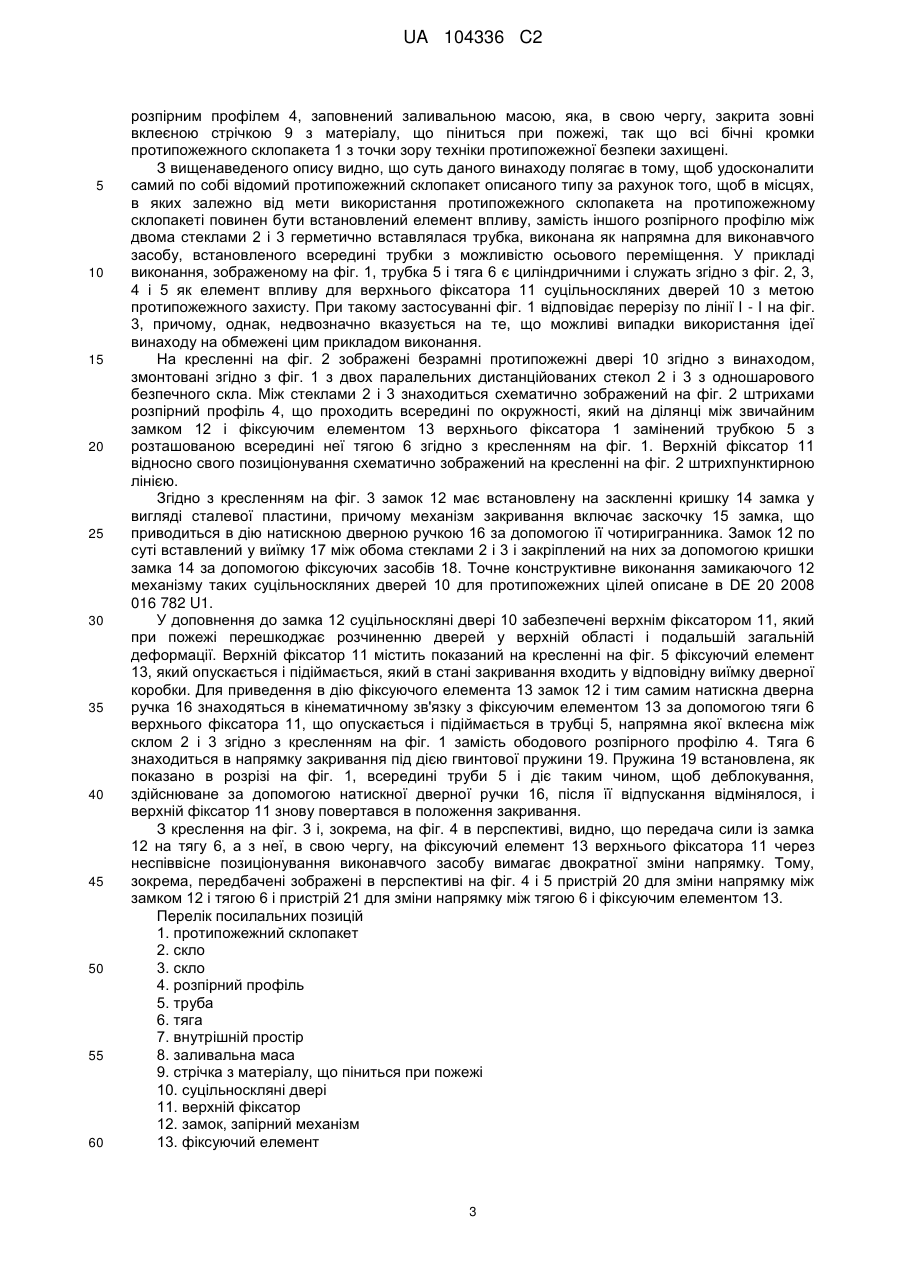

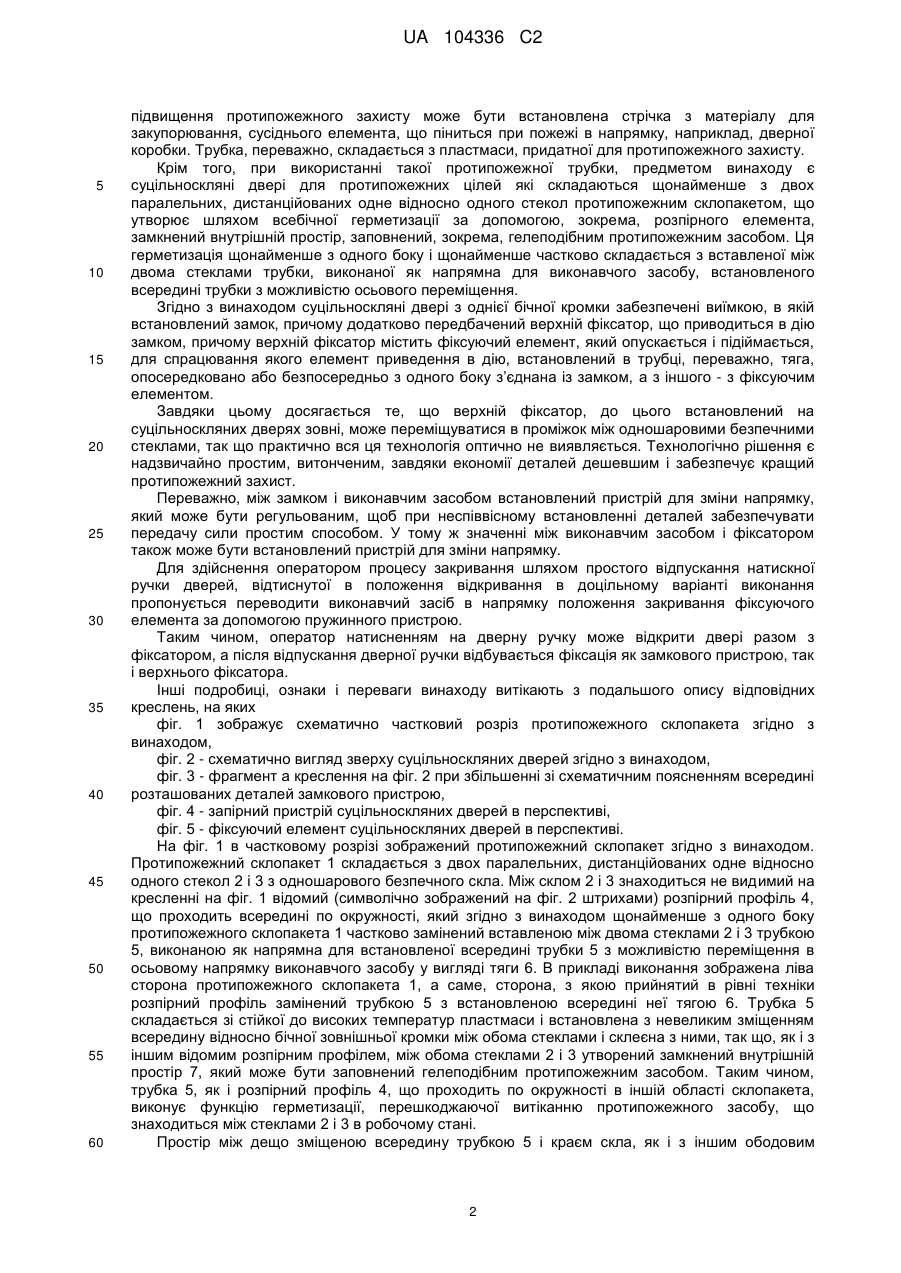

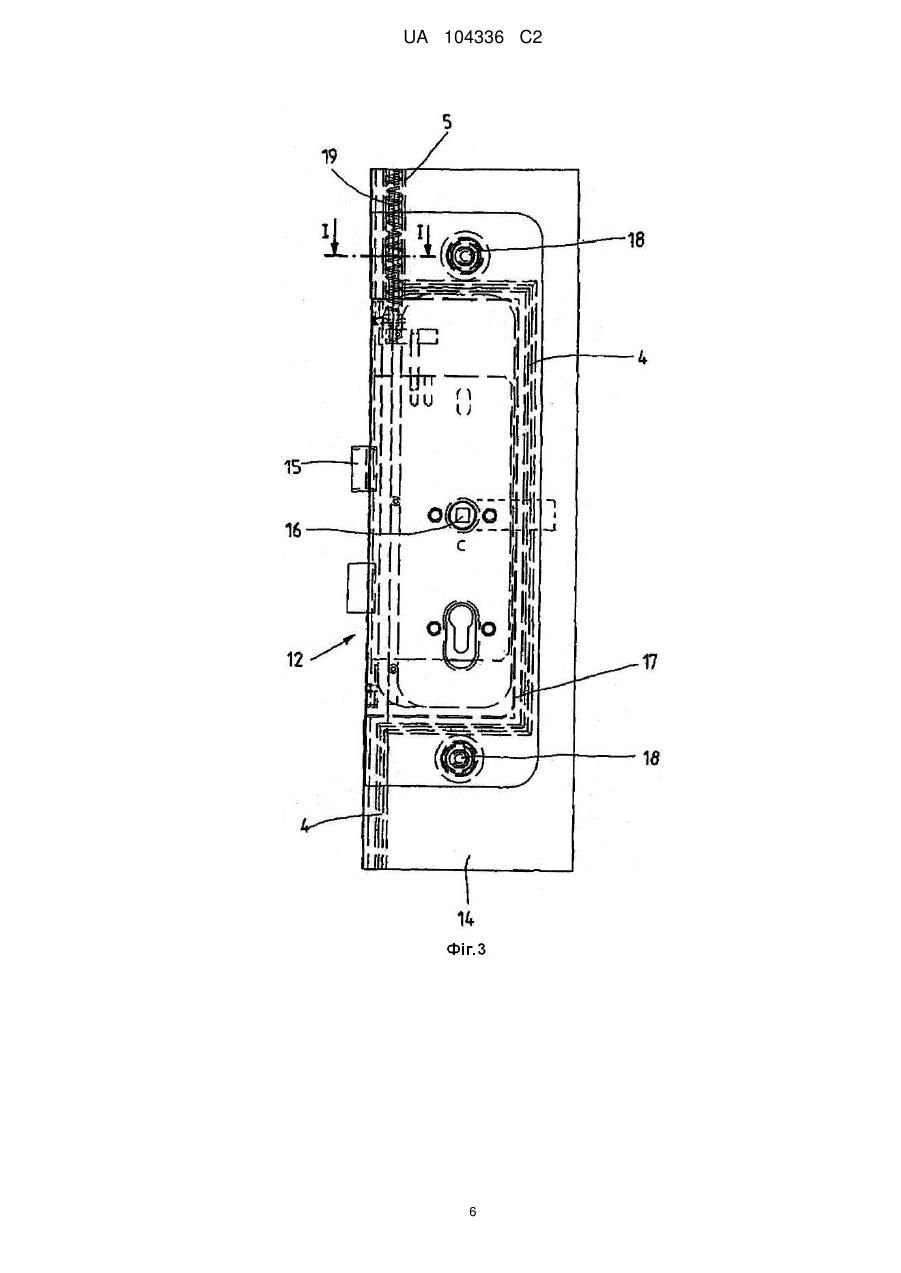

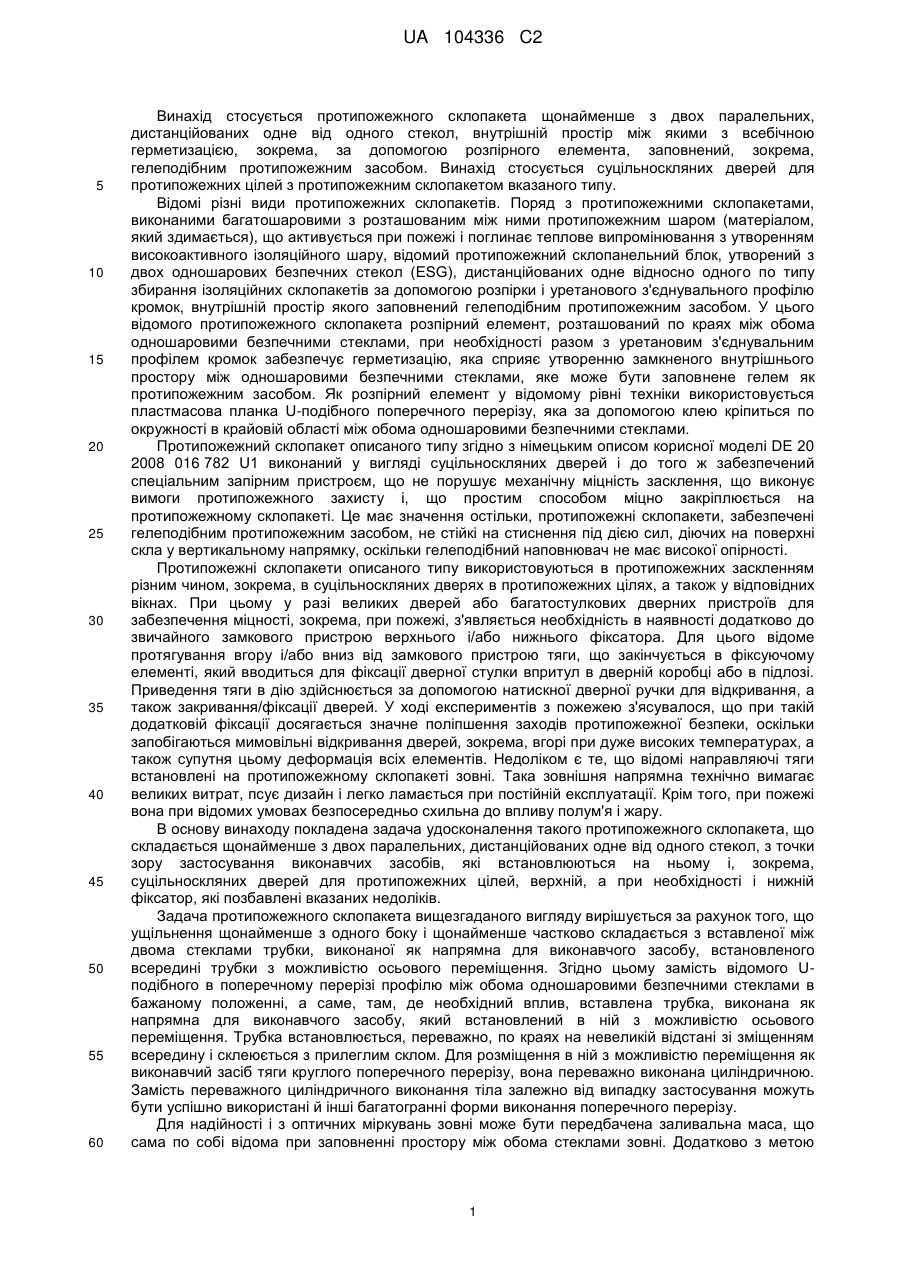

Реферат: Даний винахід стосується протипожежного склопакета щонайменше з двох паралельних, дистанційованих одне від одного стекол, внутрішній простір між якими замкнений з усіх сторін ущільненням, що забезпечується, зокрема, за допомогою розпірного елемента, заповнений, зокрема, гелеподібним протипожежним засобом, ущільнення або, відповідно, розпірний елемент щонайменше з одного боку і щонайменше частково складається з вставленої між двома стеклами трубки, виконаної як напрямна для виконавчого засобу або, відповідно, тяги, встановленої всередині трубки з можливістю осьового переміщення. Винахід також стосується і суцільноскляних дверей для протипожежних цілей з протипожежним склопакетом, описаним вище, що забезпечені з однієї бічної кромки виїмкою, в яку вставлений замок, причому додатково передбачений верхній фіксатор, що приводиться в дію замком, верхній фіксатор містить фіксуючий елемент, який опускається і підіймається, для спрацювання якого виконавчий засіб, переважно, тяга, встановлена в трубці протипожежного склопакета, безпосередньо або опосередковано з одного боку з'єднана із замком, а з іншого боку - з фіксуючим елементом. UA 104336 C2 (12) UA 104336 C2 UA 104336 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується протипожежного склопакета щонайменше з двох паралельних, дистанційованих одне від одного стекол, внутрішній простір між якими з всебічною герметизацією, зокрема, за допомогою розпірного елемента, заповнений, зокрема, гелеподібним протипожежним засобом. Винахід стосується суцільноскляних дверей для протипожежних цілей з протипожежним склопакетом вказаного типу. Відомі різні види протипожежних склопакетів. Поряд з протипожежними склопакетами, виконаними багатошаровими з розташованим між ними протипожежним шаром (матеріалом, який здимається), що активується при пожежі і поглинає теплове випромінювання з утворенням високоактивного ізоляційного шару, відомий протипожежний склопанельний блок, утворений з двох одношарових безпечних стекол (ESG), дистанційованих одне відносно одного по типу збирання ізоляційних склопакетів за допомогою розпірки і уретанового з'єднувального профілю кромок, внутрішній простір якого заповнений гелеподібним протипожежним засобом. У цього відомого протипожежного склопакета розпірний елемент, розташований по краях між обома одношаровими безпечними стеклами, при необхідності разом з уретановим з'єднувальним профілем кромок забезпечує герметизацію, яка сприяє утворенню замкненого внутрішнього простору між одношаровими безпечними стеклами, яке може бути заповнене гелем як протипожежним засобом. Як розпірний елемент у відомому рівні техніки використовується пластмасова планка U-подібного поперечного перерізу, яка за допомогою клею кріпиться по окружності в крайовій області між обома одношаровими безпечними стеклами. Протипожежний склопакет описаного типу згідно з німецьким описом корисної моделі DE 20 2008 016 782 U1 виконаний у вигляді суцільноскляних дверей і до того ж забезпечений спеціальним запірним пристроєм, що не порушує механічну міцність засклення, що виконує вимоги протипожежного захисту і, що простим способом міцно закріплюється на протипожежному склопакеті. Це має значення остільки, протипожежні склопакети, забезпечені гелеподібним протипожежним засобом, не стійкі на стиснення під дією сил, діючих на поверхні скла у вертикальному напрямку, оскільки гелеподібний наповнювач не має високої опірності. Протипожежні склопакети описаного типу використовуються в протипожежних заскленням різним чином, зокрема, в суцільноскляних дверях в протипожежних цілях, а також у відповідних вікнах. При цьому у разі великих дверей або багатостулкових дверних пристроїв для забезпечення міцності, зокрема, при пожежі, з'являється необхідність в наявності додатково до звичайного замкового пристрою верхнього і/або нижнього фіксатора. Для цього відоме протягування вгору і/або вниз від замкового пристрою тяги, що закінчується в фіксуючому елементі, який вводиться для фіксації дверної стулки впритул в дверній коробці або в підлозі. Приведення тяги в дію здійснюється за допомогою натискної дверної ручки для відкривання, а також закривання/фіксації дверей. У ході експериментів з пожежею з'ясувалося, що при такій додатковій фіксації досягається значне поліпшення заходів протипожежної безпеки, оскільки запобігаються мимовільні відкривання дверей, зокрема, вгорі при дуже високих температурах, а також супутня цьому деформація всіх елементів. Недоліком є те, що відомі направляючі тяги встановлені на протипожежному склопакеті зовні. Така зовнішня напрямна технічно вимагає великих витрат, псує дизайн і легко ламається при постійній експлуатації. Крім того, при пожежі вона при відомих умовах безпосередньо схильна до впливу полум'я і жару. В основу винаходу покладена задача удосконалення такого протипожежного склопакета, що складається щонайменше з двох паралельних, дистанційованих одне від одного стекол, з точки зору застосування виконавчих засобів, які встановлюються на ньому і, зокрема, суцільноскляних дверей для протипожежних цілей, верхній, а при необхідності і нижній фіксатор, які позбавлені вказаних недоліків. Задача протипожежного склопакета вищезгаданого вигляду вирішується за рахунок того, що ущільнення щонайменше з одного боку і щонайменше частково складається з вставленої між двома стеклами трубки, виконаної як напрямна для виконавчого засобу, встановленого всередині трубки з можливістю осьового переміщення. Згідно цьому замість відомого Uподібного в поперечному перерізі профілю між обома одношаровими безпечними стеклами в бажаному положенні, а саме, там, де необхідний вплив, вставлена трубка, виконана як напрямна для виконавчого засобу, який встановлений в ній з можливістю осьового переміщення. Трубка встановлюється, переважно, по краях на невеликій відстані зі зміщенням всередину і склеюється з прилеглим склом. Для розміщення в ній з можливістю переміщення як виконавчий засіб тяги круглого поперечного перерізу, вона переважно виконана циліндричною. Замість переважного циліндричного виконання тіла залежно від випадку застосування можуть бути успішно використані й інші багатогранні форми виконання поперечного перерізу. Для надійності і з оптичних міркувань зовні може бути передбачена заливальна маса, що сама по собі відома при заповненні простору між обома стеклами зовні. Додатково з метою 1 UA 104336 C2 5 10 15 20 25 30 35 40 45 50 55 60 підвищення протипожежного захисту може бути встановлена стрічка з матеріалу для закупорювання, сусіднього елемента, що піниться при пожежі в напрямку, наприклад, дверної коробки. Трубка, переважно, складається з пластмаси, придатної для протипожежного захисту. Крім того, при використанні такої протипожежної трубки, предметом винаходу є суцільноскляні двері для протипожежних цілей які складаються щонайменше з двох паралельних, дистанційованих одне відносно одного стекол протипожежним склопакетом, що утворює шляхом всебічної герметизації за допомогою, зокрема, розпірного елемента, замкнений внутрішній простір, заповнений, зокрема, гелеподібним протипожежним засобом. Ця герметизація щонайменше з одного боку і щонайменше частково складається з вставленої між двома стеклами трубки, виконаної як напрямна для виконавчого засобу, встановленого всередині трубки з можливістю осьового переміщення. Згідно з винаходом суцільноскляні двері з однієї бічної кромки забезпечені виїмкою, в якій встановлений замок, причому додатково передбачений верхній фіксатор, що приводиться в дію замком, причому верхній фіксатор містить фіксуючий елемент, який опускається і підіймається, для спрацювання якого елемент приведення в дію, встановлений в трубці, переважно, тяга, опосередковано або безпосередньо з одного боку з’єднана із замком, а з іншого - з фіксуючим елементом. Завдяки цьому досягається те, що верхній фіксатор, до цього встановлений на суцільноскляних дверях зовні, може переміщуватися в проміжок між одношаровими безпечними стеклами, так що практично вся ця технологія оптично не виявляється. Технологічно рішення є надзвичайно простим, витонченим, завдяки економії деталей дешевшим і забезпечує кращий протипожежний захист. Переважно, між замком і виконавчим засобом встановлений пристрій для зміни напрямку, який може бути регульованим, щоб при неспіввісному встановленні деталей забезпечувати передачу сили простим способом. У тому ж значенні між виконавчим засобом і фіксатором також може бути встановлений пристрій для зміни напрямку. Для здійснення оператором процесу закривання шляхом простого відпускання натискної ручки дверей, відтиснутої в положення відкривання в доцільному варіанті виконання пропонується переводити виконавчий засіб в напрямку положення закривання фіксуючого елемента за допомогою пружинного пристрою. Таким чином, оператор натисненням на дверну ручку може відкрити двері разом з фіксатором, а після відпускання дверної ручки відбувається фіксація як замкового пристрою, так і верхнього фіксатора. Інші подробиці, ознаки і переваги винаходу витікають з подальшого опису відповідних креслень, на яких фіг. 1 зображує схематично частковий розріз протипожежного склопакета згідно з винаходом, фіг. 2 - схематично вигляд зверху суцільноскляних дверей згідно з винаходом, фіг. 3 - фрагмент а креслення на фіг. 2 при збільшенні зі схематичним поясненням всередині розташованих деталей замкового пристрою, фіг. 4 - запірний пристрій суцільноскляних дверей в перспективі, фіг. 5 - фіксуючий елемент суцільноскляних дверей в перспективі. На фіг. 1 в частковому розрізі зображений протипожежний склопакет згідно з винаходом. Протипожежний склопакет 1 складається з двох паралельних, дистанційованих одне відносно одного стекол 2 і 3 з одношарового безпечного скла. Між склом 2 і 3 знаходиться не видимий на кресленні на фіг. 1 відомий (символічно зображений на фіг. 2 штрихами) розпірний профіль 4, що проходить всередині по окружності, який згідно з винаходом щонайменше з одного боку протипожежного склопакета 1 частково замінений вставленою між двома стеклами 2 і 3 трубкою 5, виконаною як напрямна для встановленої всередині трубки 5 з можливістю переміщення в осьовому напрямку виконавчого засобу у вигляді тяги 6. В прикладі виконання зображена ліва сторона протипожежного склопакета 1, а саме, сторона, з якою прийнятий в рівні техніки розпірний профіль замінений трубкою 5 з встановленою всередині неї тягою 6. Трубка 5 складається зі стійкої до високих температур пластмаси і встановлена з невеликим зміщенням всередину відносно бічної зовнішньої кромки між обома стеклами і склеєна з ними, так що, як і з іншим відомим розпірним профілем, між обома стеклами 2 і 3 утворений замкнений внутрішній простір 7, який може бути заповнений гелеподібним протипожежним засобом. Таким чином, трубка 5, як і розпірний профіль 4, що проходить по окружності в іншій області склопакета, виконує функцію герметизації, перешкоджаючої витіканню протипожежного засобу, що знаходиться між стеклами 2 і 3 в робочому стані. Простір між дещо зміщеною всередину трубкою 5 і краєм скла, як і з іншим ободовим 2 UA 104336 C2 5 10 15 20 25 30 35 40 45 50 55 60 розпірним профілем 4, заповнений заливальною масою, яка, в свою чергу, закрита зовні вклеєною стрічкою 9 з матеріалу, що піниться при пожежі, так що всі бічні кромки протипожежного склопакета 1 з точки зору техніки протипожежної безпеки захищені. З вищенаведеного опису видно, що суть даного винаходу полягає в тому, щоб удосконалити самий по собі відомий протипожежний склопакет описаного типу за рахунок того, щоб в місцях, в яких залежно від мети використання протипожежного склопакета на протипожежному склопакеті повинен бути встановлений елемент впливу, замість іншого розпірного профілю між двома стеклами 2 і 3 герметично вставлялася трубка, виконана як напрямна для виконавчого засобу, встановленого всередині трубки з можливістю осьового переміщення. У прикладі виконання, зображеному на фіг. 1, трубка 5 і тяга 6 є циліндричними і служать згідно з фіг. 2, 3, 4 і 5 як елемент впливу для верхнього фіксатора 11 суцільноскляних дверей 10 з метою протипожежного захисту. При такому застосуванні фіг. 1 відповідає перерізу по лінії I - I на фіг. 3, причому, однак, недвозначно вказується на те, що можливі випадки використання ідеї винаходу на обмежені цим прикладом виконання. На кресленні на фіг. 2 зображені безрамні протипожежні двері 10 згідно з винаходом, змонтовані згідно з фіг. 1 з двох паралельних дистанційованих стекол 2 і 3 з одношарового безпечного скла. Між стеклами 2 і 3 знаходиться схематично зображений на фіг. 2 штрихами розпірний профіль 4, що проходить всередині по окружності, який на ділянці між звичайним замком 12 і фіксуючим елементом 13 верхнього фіксатора 1 замінений трубкою 5 з розташованою всередині неї тягою 6 згідно з кресленням на фіг. 1. Верхній фіксатор 11 відносно свого позиціонування схематично зображений на кресленні на фіг. 2 штрихпунктирною лінією. Згідно з кресленням на фіг. 3 замок 12 має встановлену на заскленні кришку 14 замка у вигляді сталевої пластини, причому механізм закривання включає заскочку 15 замка, що приводиться в дію натискною дверною ручкою 16 за допомогою її чотиригранника. Замок 12 по суті вставлений у виїмку 17 між обома стеклами 2 і 3 і закріплений на них за допомогою кришки замка 14 за допомогою фіксуючих засобів 18. Точне конструктивне виконання замикаючого 12 механізму таких суцільноскляних дверей 10 для протипожежних цілей описане в DE 20 2008 016 782 U1. У доповнення до замка 12 суцільноскляні двері 10 забезпечені верхнім фіксатором 11, який при пожежі перешкоджає розчиненню дверей у верхній області і подальшій загальній деформації. Верхній фіксатор 11 містить показаний на кресленні на фіг. 5 фіксуючий елемент 13, який опускається і підіймається, який в стані закривання входить у відповідну виїмку дверної коробки. Для приведення в дію фіксуючого елемента 13 замок 12 і тим самим натискна дверна ручка 16 знаходяться в кінематичному зв'язку з фіксуючим елементом 13 за допомогою тяги 6 верхнього фіксатора 11, що опускається і підіймається в трубці 5, напрямна якої вклеєна між склом 2 і 3 згідно з кресленням на фіг. 1 замість ободового розпірного профілю 4. Тяга 6 знаходиться в напрямку закривання під дією гвинтової пружини 19. Пружина 19 встановлена, як показано в розрізі на фіг. 1, всередині труби 5 і діє таким чином, щоб деблокування, здійснюване за допомогою натискної дверної ручки 16, після її відпускання відмінялося, і верхній фіксатор 11 знову повертався в положення закривання. З креслення на фіг. 3 і, зокрема, на фіг. 4 в перспективі, видно, що передача сили із замка 12 на тягу 6, а з неї, в свою чергу, на фіксуючий елемент 13 верхнього фіксатора 11 через неспіввісне позиціонування виконавчого засобу вимагає двократної зміни напрямку. Тому, зокрема, передбачені зображені в перспективі на фіг. 4 і 5 пристрій 20 для зміни напрямку між замком 12 і тягою 6 і пристрій 21 для зміни напрямку між тягою 6 і фіксуючим елементом 13. Перелік посилальних позицій 1. протипожежний склопакет 2. скло 3. скло 4. розпірний профіль 5. труба 6. тяга 7. внутрішній простір 8. заливальна маса 9. стрічка з матеріалу, що піниться при пожежі 10. суцільноскляні двері 11. верхній фіксатор 12. замок, запірний механізм 13. фіксуючий елемент 3 UA 104336 C2 5 10 15 20 25 30 35 40 45 50 14. кришка замка 15. заскочка замка 16. натискна дверна ручка 17. виїмка 18. фіксуючий засіб 19. пружина 20. пристрій для зміни напрямку 21. пристрій для зміни напрямку ФОРМУЛА ВИНАХОДУ 1. Протипожежний склопакет (1) щонайменше з двох паралельних, дистанційованих одне від одного стекол (2, 3), внутрішній простір (7) між якими, замкнений з усіх сторін ущільненням, що забезпечується, зокрема, за допомогою розпірного елемента (4), заповнений, зокрема, гелеподібним протипожежним засобом, який відрізняється тим, що ущільнення або, відповідно, розпірний елемент (4) щонайменше з одного боку і щонайменше частково складається з вставленої між двома стеклами (2, 3) трубки (5), виконаної як напрямна для виконавчого засобу або, відповідно, тяги (6), встановленої всередині трубки (5) з можливістю осьового переміщення. 2. Протипожежний склопакет за п. 1, який відрізняється тим, що трубка (5) встановлена по краях з невеликим зміщенням всередину і склеєна з прилеглими стеклами (2, 3). 3. Протипожежний склопакет за п. 1 або 2, який відрізняється тим, що трубка (5) виконана циліндричною, а як виконавчий засіб в ній встановлена з можливістю переміщення тяга (6) круглого поперечного перерізу. 4. Протипожежний склопакет за п. 1 або 2, який відрізняється тим, що трубка (5) виконана у вигляді багатогранного, зокрема чотиригранного, порожнистого тіла, а як виконавчий засіб в ній встановлена з можливістю переміщення тяга (6) круглого поперечного перерізу. 5. Протипожежний склопакет за п. 1 або 2, який відрізняється тим, що трубка (5) виконана у вигляді циліндричного порожнистого тіла, а як виконавчий засіб в ній встановлена з можливістю переміщення тяга багатогранного, зокрема чотиригранного, поперечного перерізу. 6. Протипожежний склопакет за одним з пп. 1-5, який відрізняється тим, що зовнішня герметизація по краях передбачена у вигляді заливальної маси (8) між обома стеклами (2, 3). 7. Протипожежний склопакет за п. 6, який відрізняється тим, що зовні на заливальну масу (8) поміщена стрічка з протипожежного матеріалу, зокрема матеріалу, що спінюється при пожежі. 8. Протипожежний склопакет за одним з пп. 1-7, який відрізняється тим, що трубка (5) виконана з пластмаси, придатної для протипожежного захисту. 9. Суцільноскляні двері (10) для протипожежних цілей з протипожежним склопакетом (1) за одним з пп. 1-6, забезпеченим з однієї бічної кромки виїмкою (17), в яку вставлений замок (12), причому додатково передбачений верхній фіксатор (11), що приводиться в дію замком (12), які відрізняються тим, що верхній фіксатор (11) містить фіксуючий елемент (13), який опускається і підіймається, для спрацювання якого виконавчий засіб, переважно тяга (6), встановлена в трубці (5) протипожежного склопакета (1), безпосередньо або опосередковано з одного боку з'єднана із замком (12), а з іншого боку - з фіксуючим елементом (13). 10. Суцільноскляні двері за п. 9, які відрізняються тим, що між замком (12) і виконавчим засобом або, відповідно, тягою (6) встановлений переважно регульований пристрій (20) для зміни напрямку. 11. Суцільноскляні двері за п. 9 або 10, які відрізняються тим, що між виконавчим засобом або, відповідно, тягою (6) і фіксуючим елементом (13) встановлений переважно регульований пристрій (21) для зміни напрямку. 12. Суцільноскляні двері за одним з пп. 9-11, які відрізняються тим, що виконавчий засіб або, відповідно, тяга (6) в напрямку закривання фіксуючого елемента (13) знаходиться під дією пружинного пристрою (19). 4 UA 104336 C2 5 UA 104336 C2 6 UA 104336 C2 7 UA 104336 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
