Гусеничний ланцюг транспортного засобу

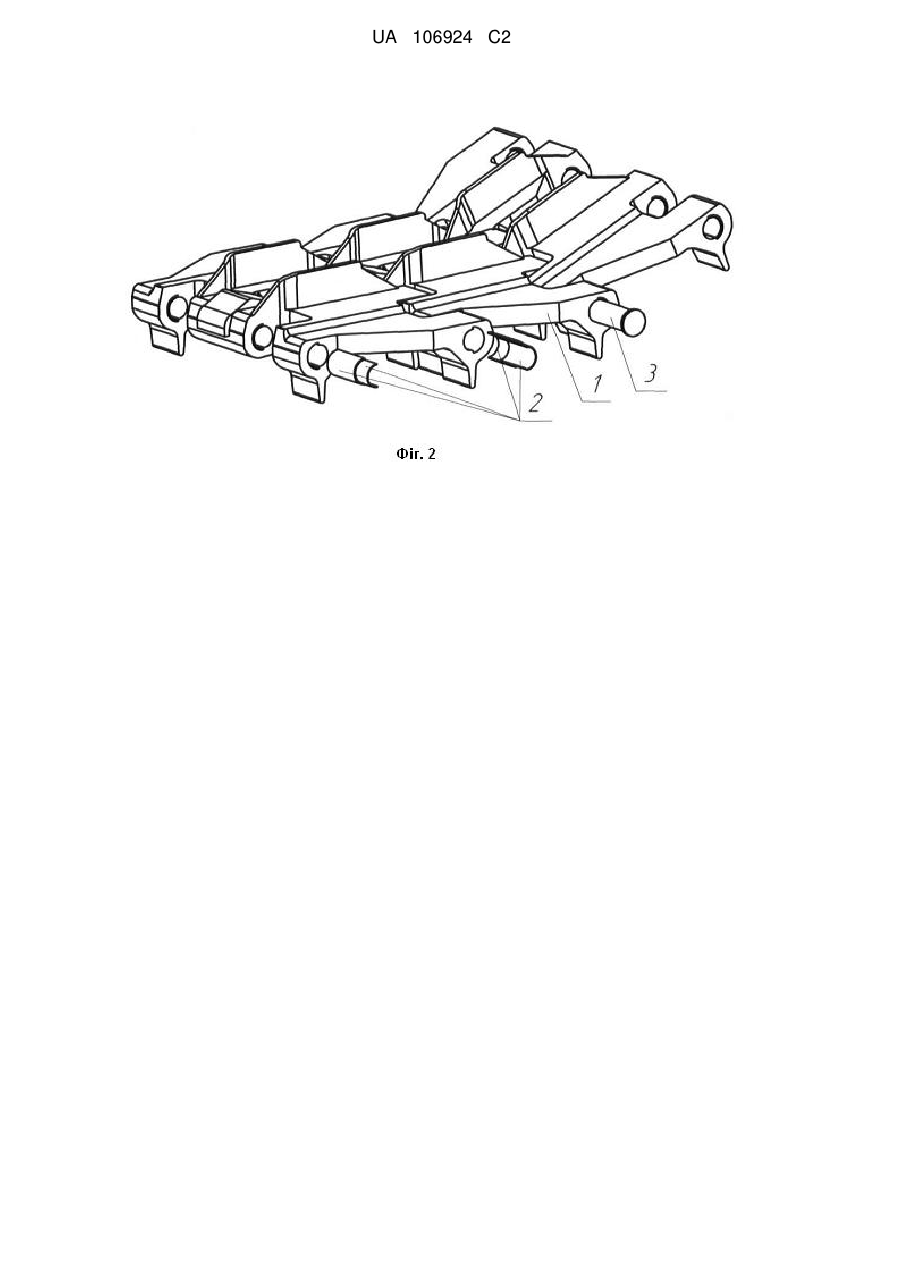

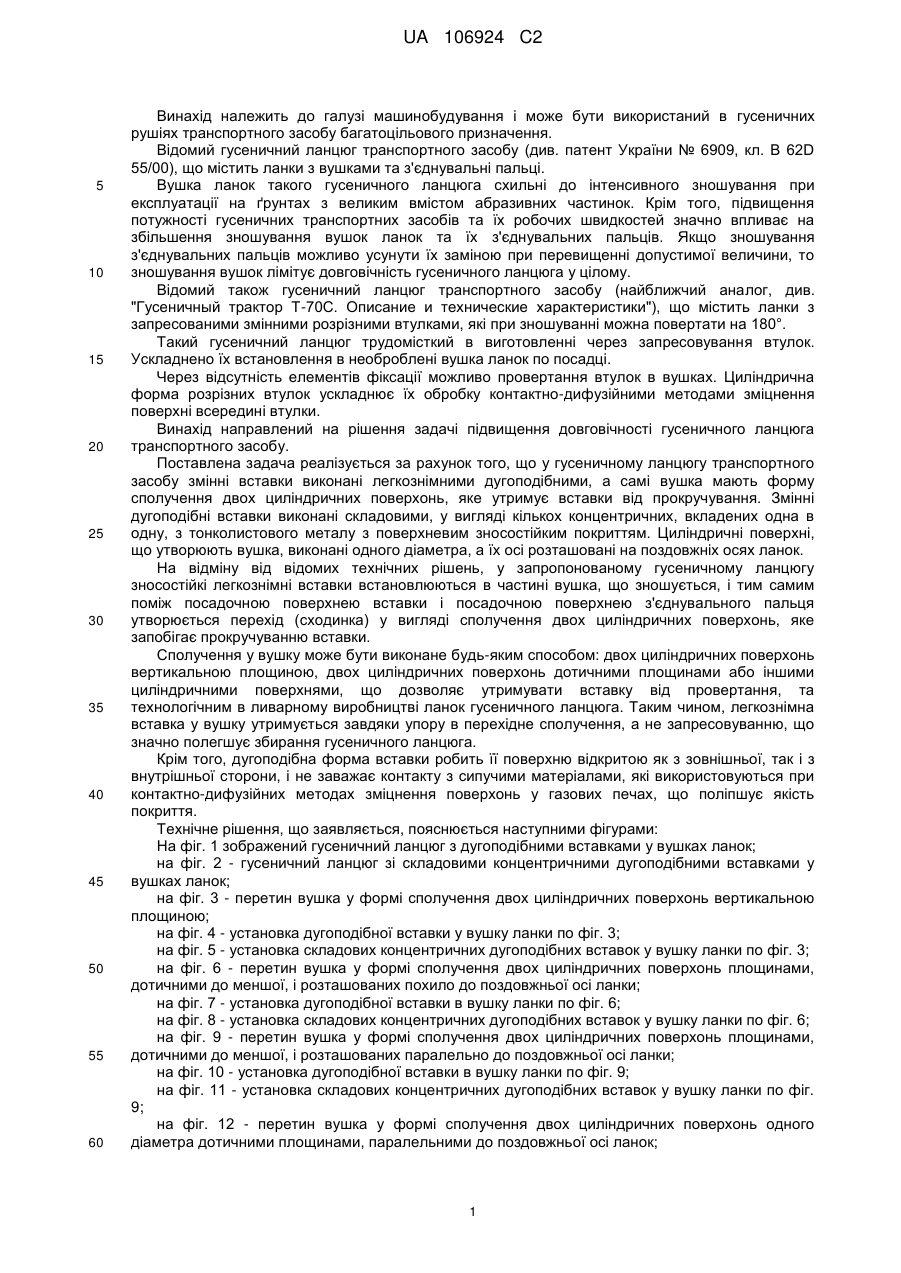

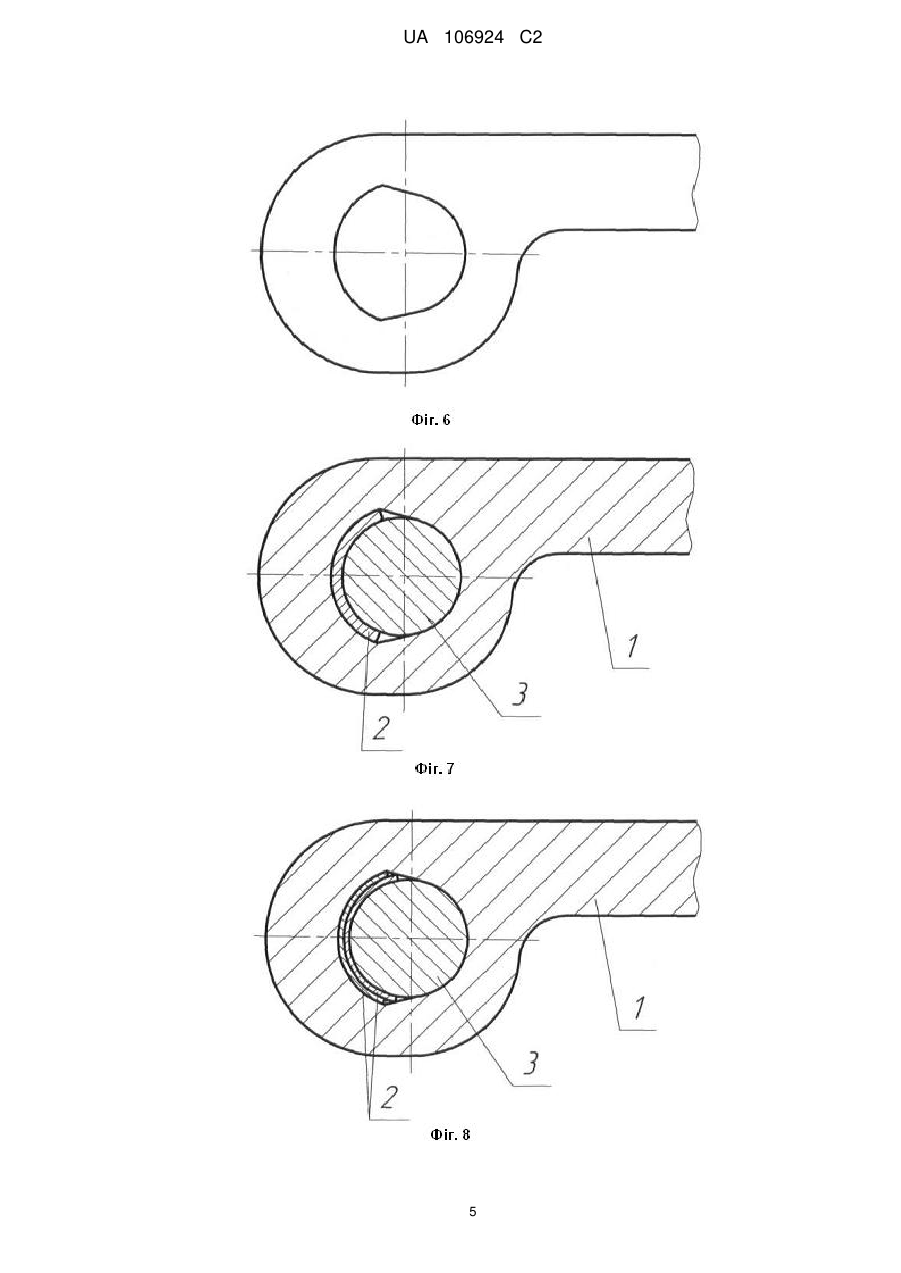

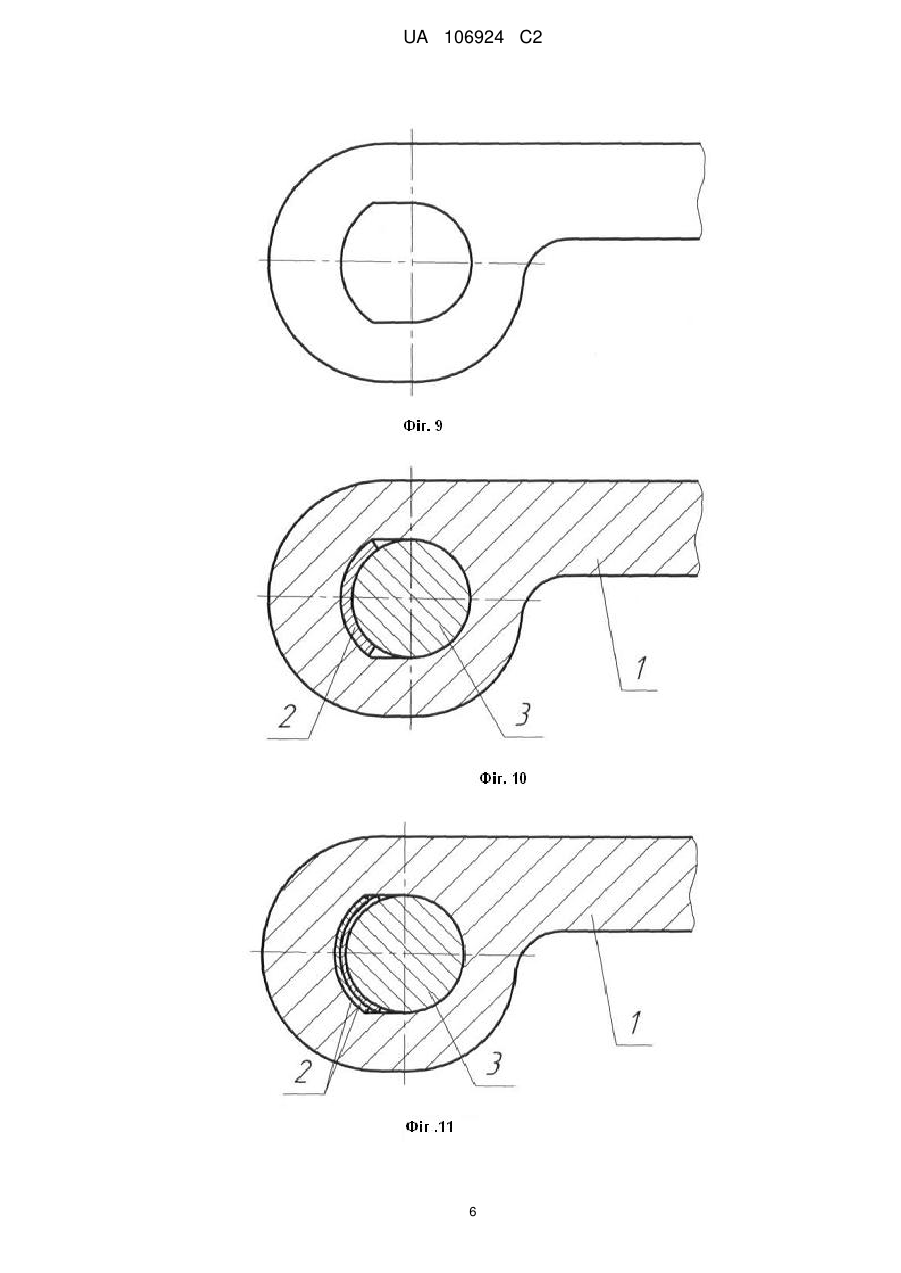

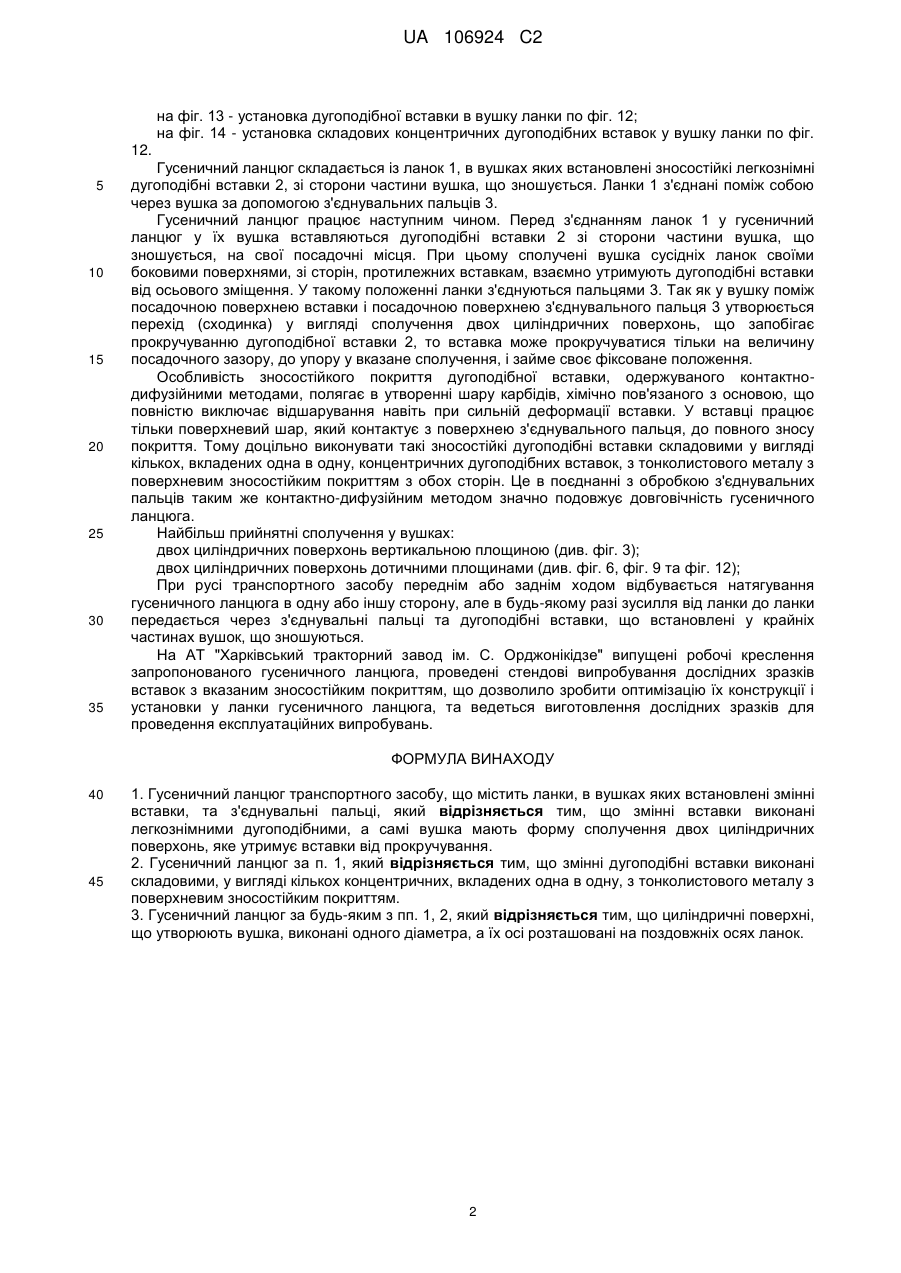

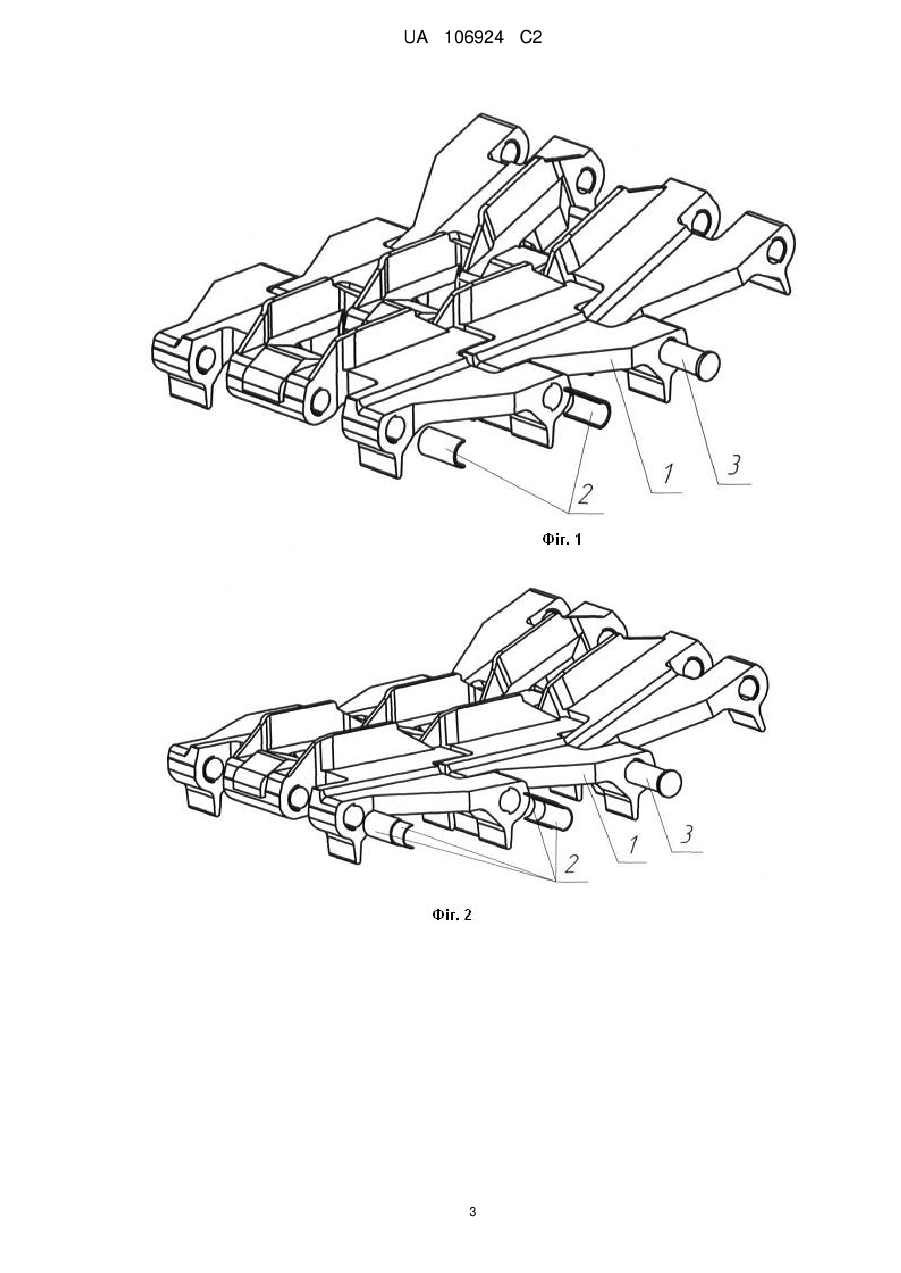

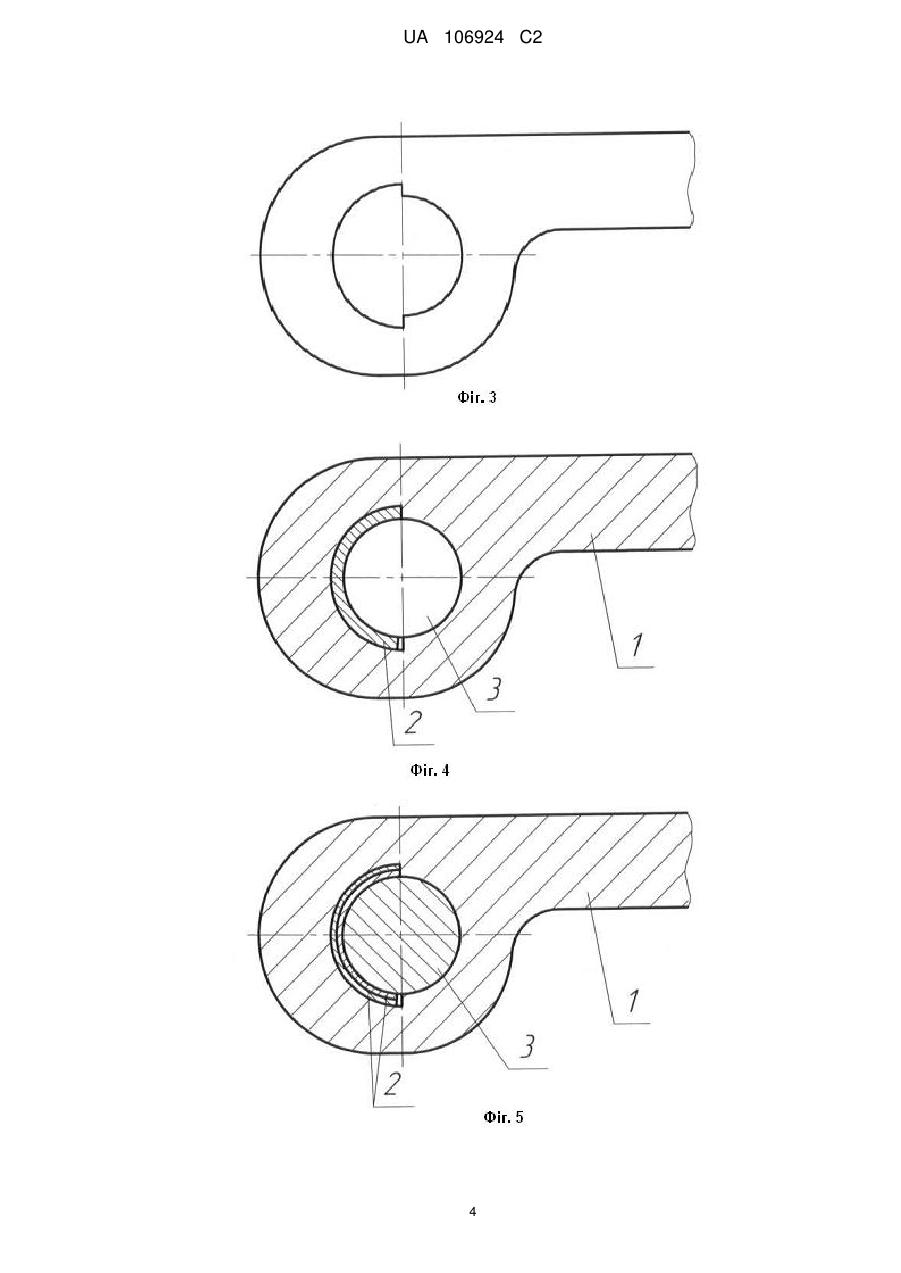

Реферат: Гусеничний ланцюг транспортного засобу містить ланки, в вушках яких встановлені змінні вставки, та з'єднувальні пальці. Для підвищення довговічності гусеничного ланцюга змінні вставки виконані легкознімними дугоподібними, а самі вушка мають форму сполучення двох циліндричних поверхонь, яке утримує вставки від прокручування. UA 106924 C2 (12) UA 106924 C2 UA 106924 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі машинобудування і може бути використаний в гусеничних рушіях транспортного засобу багатоцільового призначення. Відомий гусеничний ланцюг транспортного засобу (див. патент України № 6909, кл. В 62D 55/00), що містить ланки з вушками та з'єднувальні пальці. Вушка ланок такого гусеничного ланцюга схильні до інтенсивного зношування при експлуатації на ґрунтах з великим вмістом абразивних частинок. Крім того, підвищення потужності гусеничних транспортних засобів та їх робочих швидкостей значно впливає на збільшення зношування вушок ланок та їх з'єднувальних пальців. Якщо зношування з'єднувальних пальців можливо усунути їх заміною при перевищенні допустимої величини, то зношування вушок лімітує довговічність гусеничного ланцюга у цілому. Відомий також гусеничний ланцюг транспортного засобу (найближчий аналог, див. "Гусеничный трактор Т-70С. Описание и технические характеристики"), що містить ланки з запресованими змінними розрізними втулками, які при зношуванні можна повертати на 180°. Такий гусеничний ланцюг трудомісткий в виготовленні через запресовування втулок. Ускладнено їх встановлення в необроблені вушка ланок по посадці. Через відсутність елементів фіксації можливо провертання втулок в вушках. Циліндрична форма розрізних втулок ускладнює їх обробку контактно-дифузійними методами зміцнення поверхні всередині втулки. Винахід направлений на рішення задачі підвищення довговічності гусеничного ланцюга транспортного засобу. Поставлена задача реалізується за рахунок того, що у гусеничному ланцюгу транспортного засобу змінні вставки виконані легкознімними дугоподібними, а самі вушка мають форму сполучення двох циліндричних поверхонь, яке утримує вставки від прокручування. Змінні дугоподібні вставки виконані складовими, у вигляді кількох концентричних, вкладених одна в одну, з тонколистового металу з поверхневим зносостійким покриттям. Циліндричні поверхні, що утворюють вушка, виконані одного діаметра, а їх осі розташовані на поздовжніх осях ланок. На відміну від відомих технічних рішень, у запропонованому гусеничному ланцюгу зносостійкі легкознімні вставки встановлюються в частині вушка, що зношується, і тим самим поміж посадочною поверхнею вставки і посадочною поверхнею з'єднувального пальця утворюється перехід (сходинка) у вигляді сполучення двох циліндричних поверхонь, яке запобігає прокручуванню вставки. Сполучення у вушку може бути виконане будь-яким способом: двох циліндричних поверхонь вертикальною площиною, двох циліндричних поверхонь дотичними площинами або іншими циліндричними поверхнями, що дозволяє утримувати вставку від провертання, та технологічним в ливарному виробництві ланок гусеничного ланцюга. Таким чином, легкознімна вставка у вушку утримується завдяки упору в перехідне сполучення, а не запресовуванню, що значно полегшує збирання гусеничного ланцюга. Крім того, дугоподібна форма вставки робить її поверхню відкритою як з зовнішньої, так і з внутрішньої сторони, і не заважає контакту з сипучими матеріалами, які використовуються при контактно-дифузійних методах зміцнення поверхонь у газових печах, що поліпшує якість покриття. Технічне рішення, що заявляється, пояснюється наступними фігурами: На фіг. 1 зображений гусеничний ланцюг з дугоподібними вставками у вушках ланок; на фіг. 2 - гусеничний ланцюг зі складовими концентричними дугоподібними вставками у вушках ланок; на фіг. 3 - перетин вушка у формі сполучення двох циліндричних поверхонь вертикальною площиною; на фіг. 4 - установка дугоподібної вставки у вушку ланки по фіг. 3; на фіг. 5 - установка складових концентричних дугоподібних вставок у вушку ланки по фіг. 3; на фіг. 6 - перетин вушка у формі сполучення двох циліндричних поверхонь площинами, дотичними до меншої, і розташованих похило до поздовжньої осі ланки; на фіг. 7 - установка дугоподібної вставки в вушку ланки по фіг. 6; на фіг. 8 - установка складових концентричних дугоподібних вставок у вушку ланки по фіг. 6; на фіг. 9 - перетин вушка у формі сполучення двох циліндричних поверхонь площинами, дотичними до меншої, і розташованих паралельно до поздовжньої осі ланки; на фіг. 10 - установка дугоподібної вставки в вушку ланки по фіг. 9; на фіг. 11 - установка складових концентричних дугоподібних вставок у вушку ланки по фіг. 9; на фіг. 12 - перетин вушка у формі сполучення двох циліндричних поверхонь одного діаметра дотичними площинами, паралельними до поздовжньої осі ланок; 1 UA 106924 C2 на фіг. 13 - установка дугоподібної вставки в вушку ланки по фіг. 12; на фіг. 14 - установка складових концентричних дугоподібних вставок у вушку ланки по фіг. 12. 5 10 15 20 25 30 35 Гусеничний ланцюг складається із ланок 1, в вушках яких встановлені зносостійкі легкознімні дугоподібні вставки 2, зі сторони частини вушка, що зношується. Ланки 1 з'єднані поміж собою через вушка за допомогою з'єднувальних пальців 3. Гусеничний ланцюг працює наступним чином. Перед з'єднанням ланок 1 у гусеничний ланцюг у їх вушка вставляються дугоподібні вставки 2 зі сторони частини вушка, що зношується, на свої посадочні місця. При цьому сполучені вушка сусідніх ланок своїми боковими поверхнями, зі сторін, протилежних вставкам, взаємно утримують дугоподібні вставки від осьового зміщення. У такому положенні ланки з'єднуються пальцями 3. Так як у вушку поміж посадочною поверхнею вставки і посадочною поверхнею з'єднувального пальця 3 утворюється перехід (сходинка) у вигляді сполучення двох циліндричних поверхонь, що запобігає прокручуванню дугоподібної вставки 2, то вставка може прокручуватися тільки на величину посадочного зазору, до упору у вказане сполучення, і займе своє фіксоване положення. Особливість зносостійкого покриття дугоподібної вставки, одержуваного контактнодифузійними методами, полягає в утворенні шару карбідів, хімічно пов'язаного з основою, що повністю виключає відшарування навіть при сильній деформації вставки. У вставці працює тільки поверхневий шар, який контактує з поверхнею з'єднувального пальця, до повного зносу покриття. Тому доцільно виконувати такі зносостійкі дугоподібні вставки складовими у вигляді кількох, вкладених одна в одну, концентричних дугоподібних вставок, з тонколистового металу з поверхневим зносостійким покриттям з обох сторін. Це в поєднанні з обробкою з'єднувальних пальців таким же контактно-дифузійним методом значно подовжує довговічність гусеничного ланцюга. Найбільш прийнятні сполучення у вушках: двох циліндричних поверхонь вертикальною площиною (див. фіг. 3); двох циліндричних поверхонь дотичними площинами (див. фіг. 6, фіг. 9 та фіг. 12); При русі транспортного засобу переднім або заднім ходом відбувається натягування гусеничного ланцюга в одну або іншу сторону, але в будь-якому разі зусилля від ланки до ланки передається через з'єднувальні пальці та дугоподібні вставки, що встановлені у крайніх частинах вушок, що зношуються. На AT "Харківський тракторний завод ім. С. Орджонікідзе" випущені робочі креслення запропонованого гусеничного ланцюга, проведені стендові випробування дослідних зразків вставок з вказаним зносостійким покриттям, що дозволило зробити оптимізацію їх конструкції і установки у ланки гусеничного ланцюга, та ведеться виготовлення дослідних зразків для проведення експлуатаційних випробувань. ФОРМУЛА ВИНАХОДУ 40 45 1. Гусеничний ланцюг транспортного засобу, що містить ланки, в вушках яких встановлені змінні вставки, та з'єднувальні пальці, який відрізняється тим, що змінні вставки виконані легкознімними дугоподібними, а самі вушка мають форму сполучення двох циліндричних поверхонь, яке утримує вставки від прокручування. 2. Гусеничний ланцюг за п. 1, який відрізняється тим, що змінні дугоподібні вставки виконані складовими, у вигляді кількох концентричних, вкладених одна в одну, з тонколистового металу з поверхневим зносостійким покриттям. 3. Гусеничний ланцюг за будь-яким з пп. 1, 2, який відрізняється тим, що циліндричні поверхні, що утворюють вушка, виконані одного діаметра, а їх осі розташовані на поздовжніх осях ланок. 2 UA 106924 C2 3 UA 106924 C2 4 UA 106924 C2 5 UA 106924 C2 6 UA 106924 C2 7 UA 106924 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
