Гусеничний ланцюг

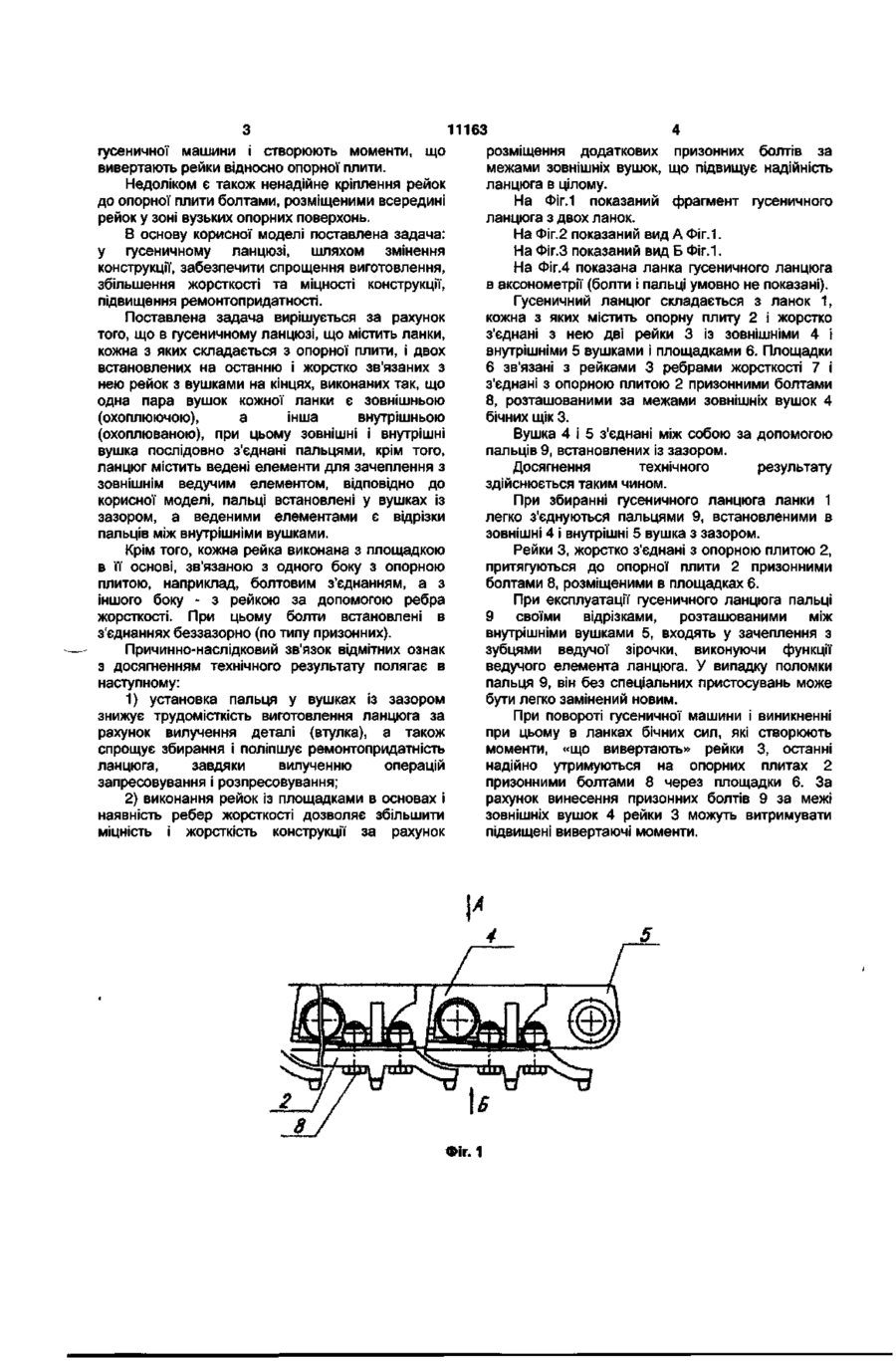

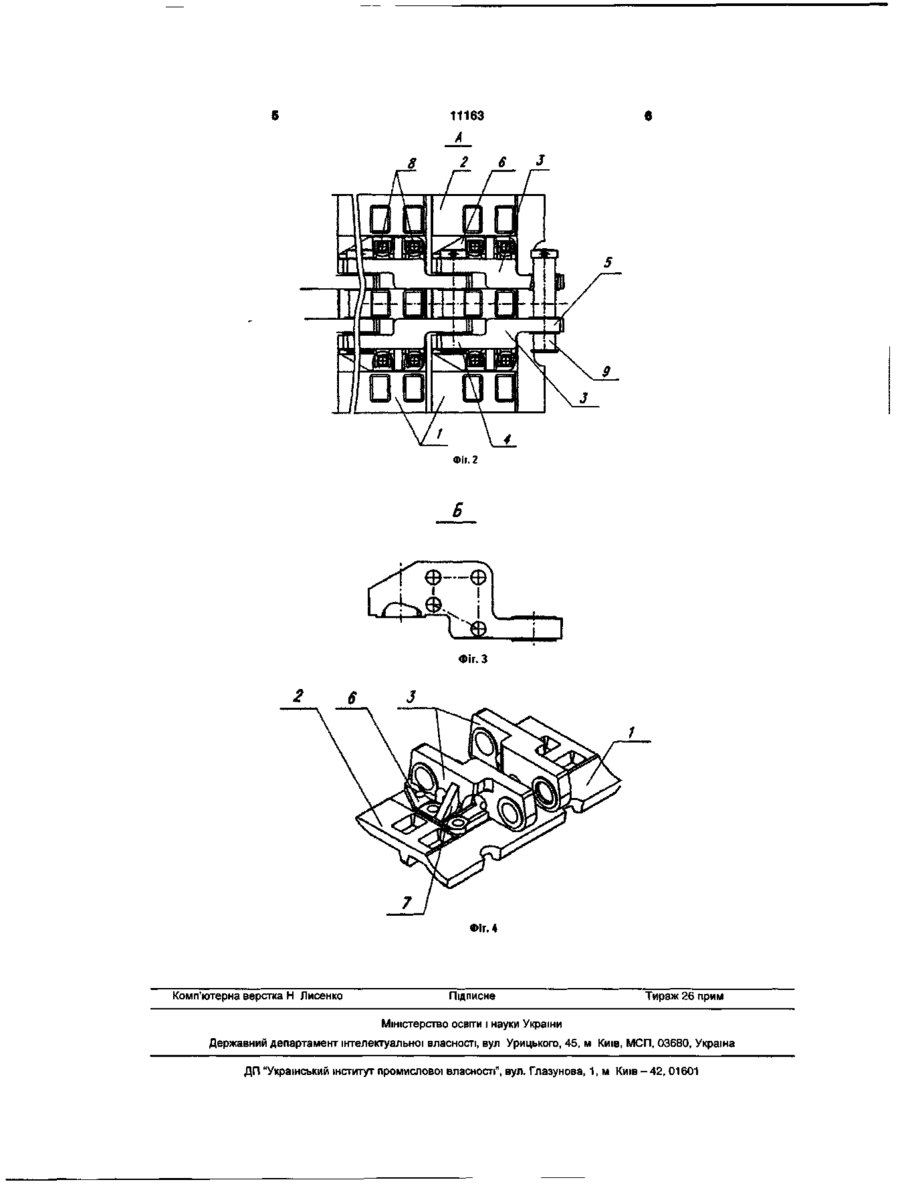

1 Гусеничний ланцюг, що містить ланки, кожна з яких складається з опорної плити і двох встановлених на останню і жорстко зв'язаних з нею рейок з вушками на кінцях, виконаних так, що одна пара вушок кожної ланки є зовнішньою (охоплюючою), а інша внутрішньою (охоплюваною), при цьому ЗОВНІШНІ І внутрішні вушка послідовно з'єднані пальцями, крім того, ланцюг містить ведені елементи для зачеплення з ЗОВНІШНІМ ведучим елементом, який відрізняється тим, що пальці встановлені у вушках із зазором, а відрізки пальців між внутрішніми вушками є веденими елементами 2 Ланцюг за п 1, який відрізняється тим, що кожна рейка виконана з площадкою в п основі, зв'язаною з одного боку з опорною плитою, наприклад, болтовим з'єднанням, а з іншого боку 3 рейкою за допомогою ребра жорсткості З Ланцюг за п 2, який відрізняється тим, що болти встановлені в з'єднаннях беззазорно (по типу призонних) Корисна модель відноситься до машин на гусеничному ходу, може бути використана у гірничопрохідницьких комбайнах, породонавантажувальних та інших машинах, а саме, у важконавантажених гусеничних ходових частинах Відомий гусеничний ланцюг, що містить суцільнолиті ланки з відкритими шарнірами, з'єднані пальцями [див А М Гуревич, Е М Сорокин "Тракторы и автомобили", - М «Колос», 1974, с 305-306, рис 193а] Отвори під пальці у виливку не оброблені Пальці виготовлені з пруткової сталі також без механічної обробки Як ведучий елемент ланцюга виступають виконані литтям фігурні заглиблення в ланках Недоліком даної конструкції ланцюга є невисока ремонтопридатність, тому що при розриванні одного чи декількох вушок необхідно цілком змінювати ланку Найбільш близьким за технічною суттю до корисної моделі є гусеничний ланцюг, застосовуваний в тракторах [див А М Гуревич, Е М Сорокин "Тракторы и автомобили", - М «Колос», 1974, с 305-306, рис 1936] Гусеничний ланцюг містить ланки, кожна з яких складається з опорної плити, і двох встановлених на останню і жорстко зв'язаних з нею рейок з вушками на кінцях, виконаних так, що одна пара вушок кожної ланки є зовнішньою (охоплюючою), а інша внутрішньою (охоплюваною) при цьому ЗОВНІШНІ і внутрішні вушка послідовно з'єднані пальцями, крім того, ланцюг містить ведені елементи - втулки для зачеплення з ЗОВНІШНІМ ведучим елементом (зірочкою) Втулки запресовані в отвори внутрішніх вушок і розміщені між ними Пальці встановлені у втулках із зазором, а їхні КІНЦІ запресовані в отвори ЗОВНІШНІХ вушок Недоліком конструкції прототипу є складність виготовлення ланцюга і низька ремонтопридатність, тому що необхідно мати спеціальні пристосування для запресовування і розпресовування втулок і пальців Крім того, у даній конструкції не забезпечені достатня МІЦНІСТЬ і жорсткість ланок, тому що рейки, що представляють собою досить плоскі елементи, мають малу площу контакту з опорною плитою, що негативно позначається при бічних навантаженнях, які виникають при поворотах sw< CO CO т™ ш ^ т " р С ^ f Ц^ мЗ ST ^ 11163 гусеничної машини і створюють моменти, що вивертають рейки відносно опорної плити. Недоліком є також ненадійне кріплення рейок до опорної плити болтами, розміщеними всередині рейок у зоні вузьких опорних поверхонь. В основу корисної моделі поставлена задача: у гусеничному ланцюзі, шляхом змінення конструкції, забезпечити спрощення виготовлення, збільшення жорсткості та міцності конструкції, підвищення ремонтопридатності. Поставлена задача вирішується за рахунок того, що в гусеничному ланцюзі, що містить ланки, кожна з яких складається з опорної плити, і двох встановлених на останню і жорстко зв'язаних з нею рейок з вушками на кінцях, виконаних так, що одна пара вушок кожної ланки є зовнішньою (охоплюючою), а інша внутрішньою (охоплюваною), при цьому зовнішні і внутрішні вушка послідовно з'єднані пальцями, крім того, ланцюг містить ведені елементи для зачеплення з зовнішнім ведучим елементом, відповідно до корисної моделі, пальці встановлені у вушках із зазором, а веденими елементами є відрізки пальців між внутрішніми вушками. Крім того, кожна рейка виконана з площадкою в її основі, зв'язаною з одного боку з опорною плитою, наприклад, болтовим з'єднанням, а з іншого боку - з рейкою за допомогою ребра жорсткості. При цьому болти встановлені в з'єднаннях беззазорно (по типу призонних). Причинно-наслідковий зв'язок відмітних ознак з досягненням технічного результату полягає в наступному: 1) установка пальця у вушках із зазором знижує трудомісткість виготовлення ланцюга за рахунок вилучення деталі (втулка), а також спрощує збирання і поліпшує ремонтопридатність ланцюга, завдяки вилученню операцій запресовування і розпресовування; 2) виконання рейок із площадками в основах і наявність ребер жорсткості дозволяє збільшити міцність і жорсткість конструкції за рахунок розміщення додаткових призонних болтів за межами зовнішніх вушок, що підвищує надійність ланцюга в цілому. На Фіг.1 показаний фрагмент гусеничного ланцюга з двох ланок. На Фіг.2 показаний вид А Фіг.1. На Фіг.З показаний вид Б Фіг.1. На Фіг.4 показана ланка гусеничного ланцюга в аксонометрії (болти і пальці умовно не показані). Гусеничний ланцюг складається з ланок 1, кожна з яких містить опорну плиту 2 і жорстко з'єднані з нею дві рейки 3 із зовнішніми 4 і внутрішніми 5 вушками і площадками 6. Площадки 6 зв'язані з рейками 3 ребрами жорсткості 7 і з'єднані з опорною плитою 2 призонними болтами 8, розташованими за межами зовнішніх вушок 4 бічних щік 3. Вушка 4 і 5 з'єднані між собою за допомогою пальців 9, встановлених із зазором. Досягнення технічного результату здійснюється таким чином. При збиранні гусеничного ланцюга ланки 1 легко з'єднуються пальцями 9, встановленими в зовнішні 4 і внутрішні 5 вушка з зазором. Рейки 3, жорстко з'єднані з опорною плитою 2, притягуються до опорної плити 2 призонними болтами 8, розміщеними в площадках 6. При експлуатації гусеничного ланцюга пальці 9 своїми відрізками, розташованими між внутрішніми вушками 5, входять у зачеплення з зубцями ведучої зірочки, виконуючи функції ведучого елемента ланцюга. У випадку поломки пальця 9, він без спеціальних пристосувань може бути легко замінений новим. При повороті гусеничної машини і виникненні при цьому в ланках бічних сил, які створюють моменти, «що вивертають» рейки 3, останні надійно утримуються на опорних плитах 2 призонними болтами 8 через площадки 6. За рахунок винесення призонних болтів 9 за межі зовнішніх вушок 4 рейки 3 можуть витримувати підвищені вивертаючі моменти. 11163 A 8 ІІ 2 ІІ 6 І т™Т™ ™ТЛ™ '^**™ ~~/™™™™Т| Фіг. 2 Фіг. З Фіг. 4 Комп'ютерна верстка Н Лисенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
