Формувач одиночної багатофазної серії імпульсів з програмованою тривалістю і кількістю їх фаз

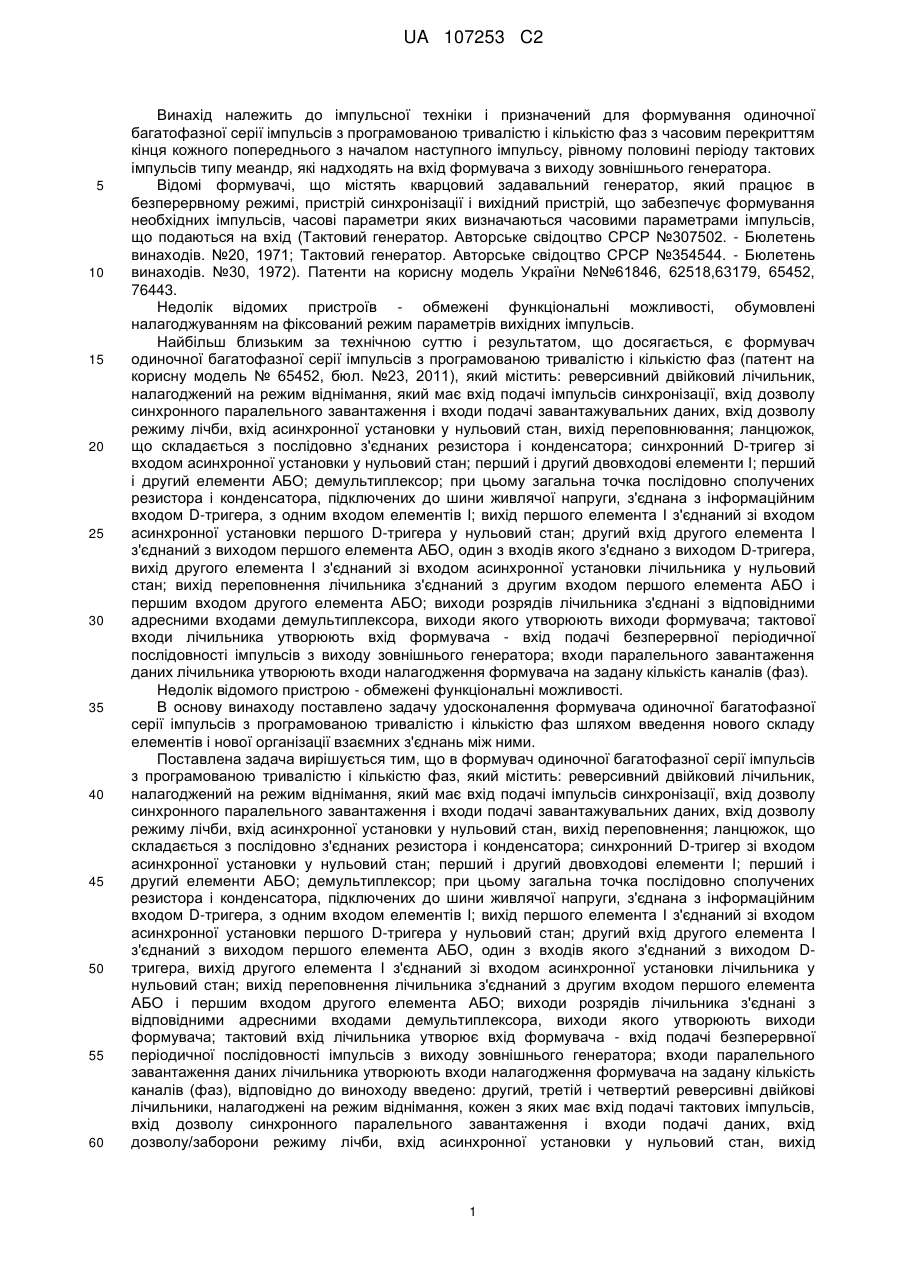

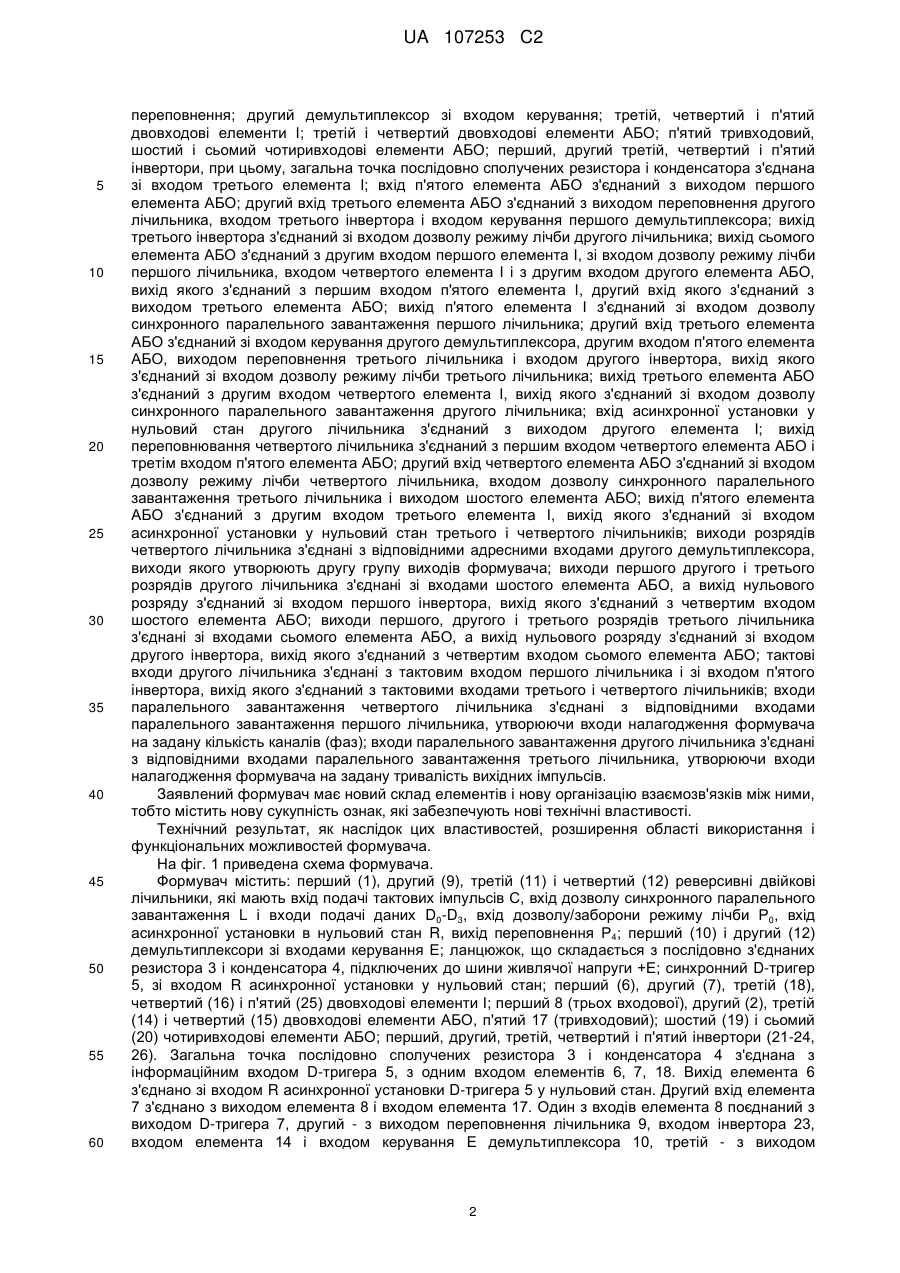

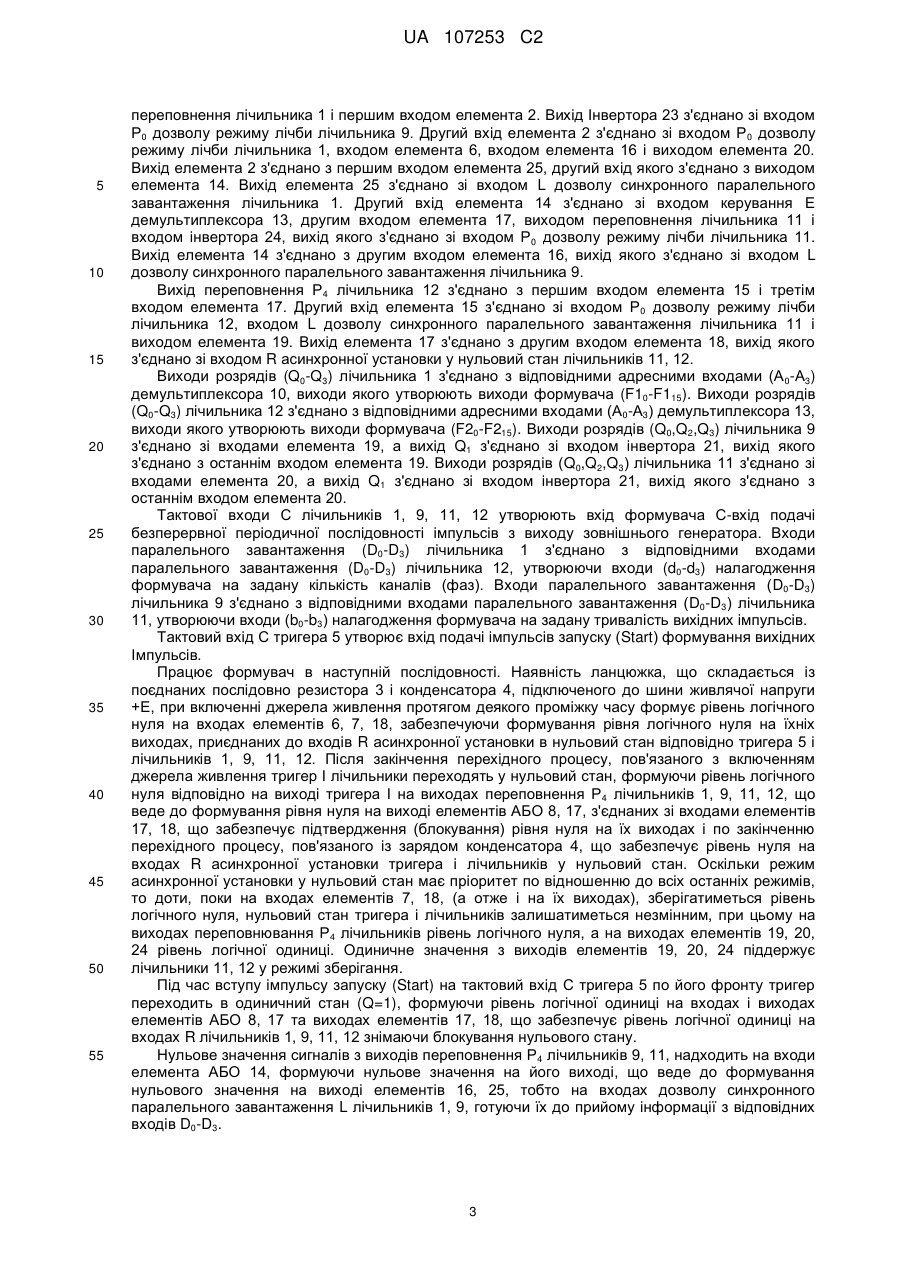

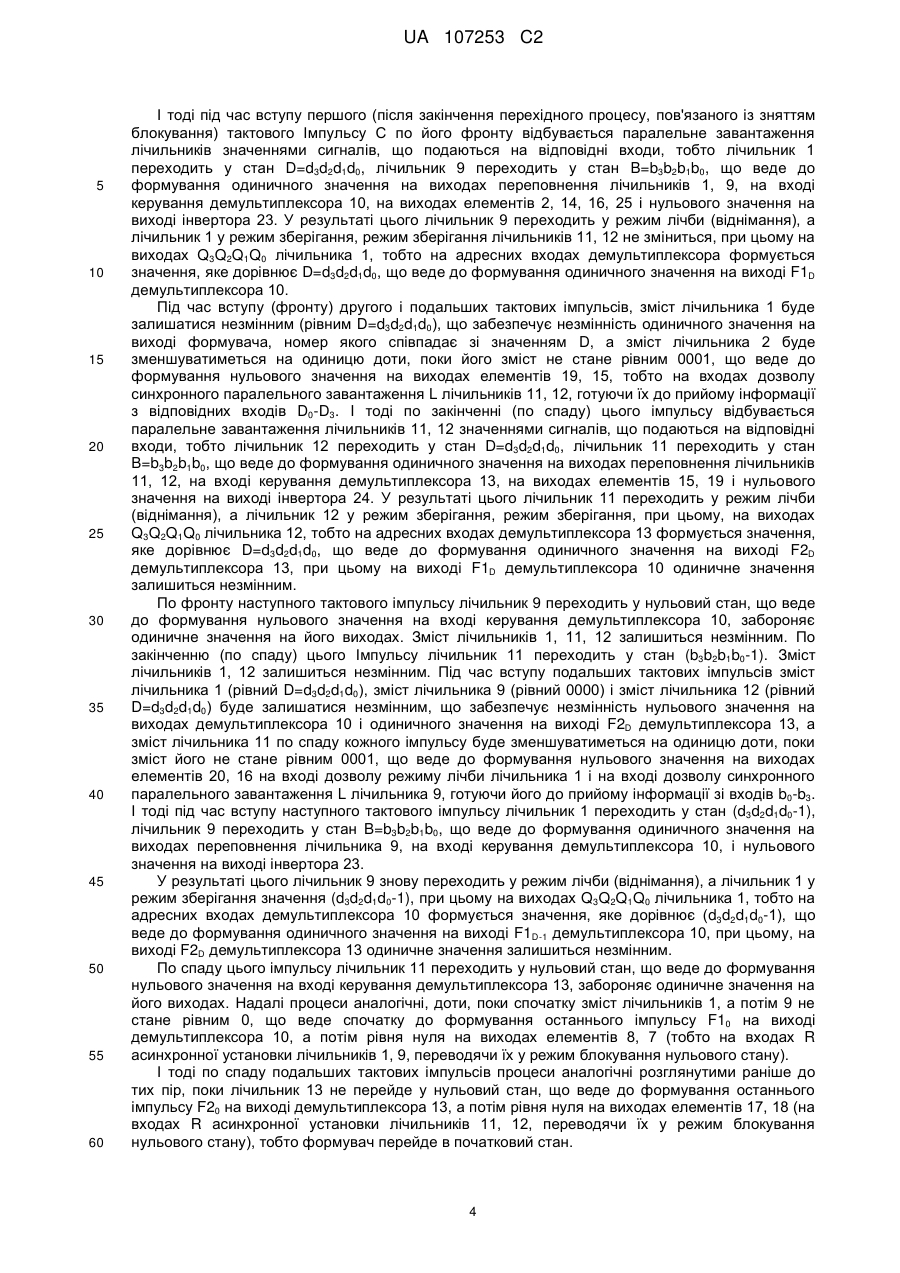

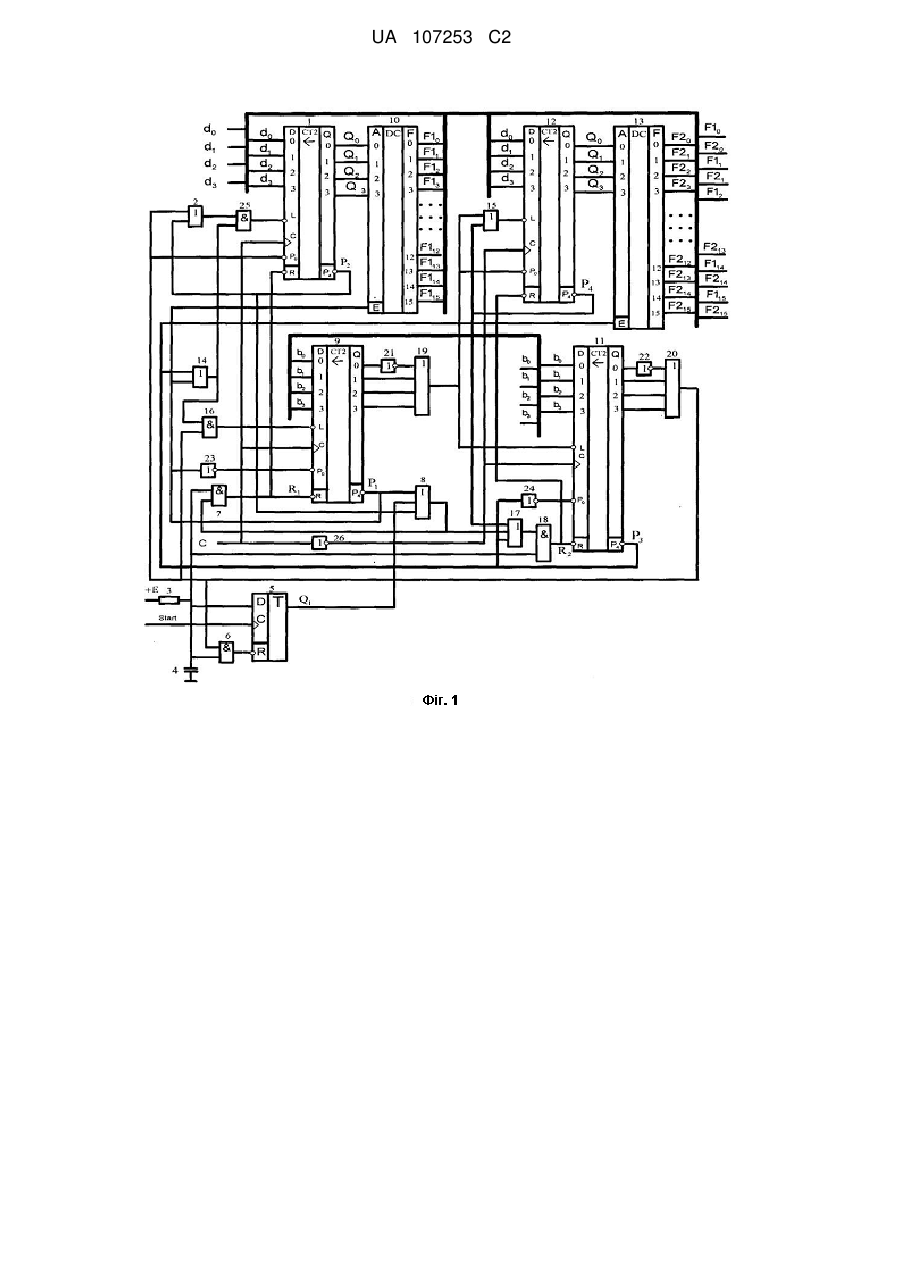

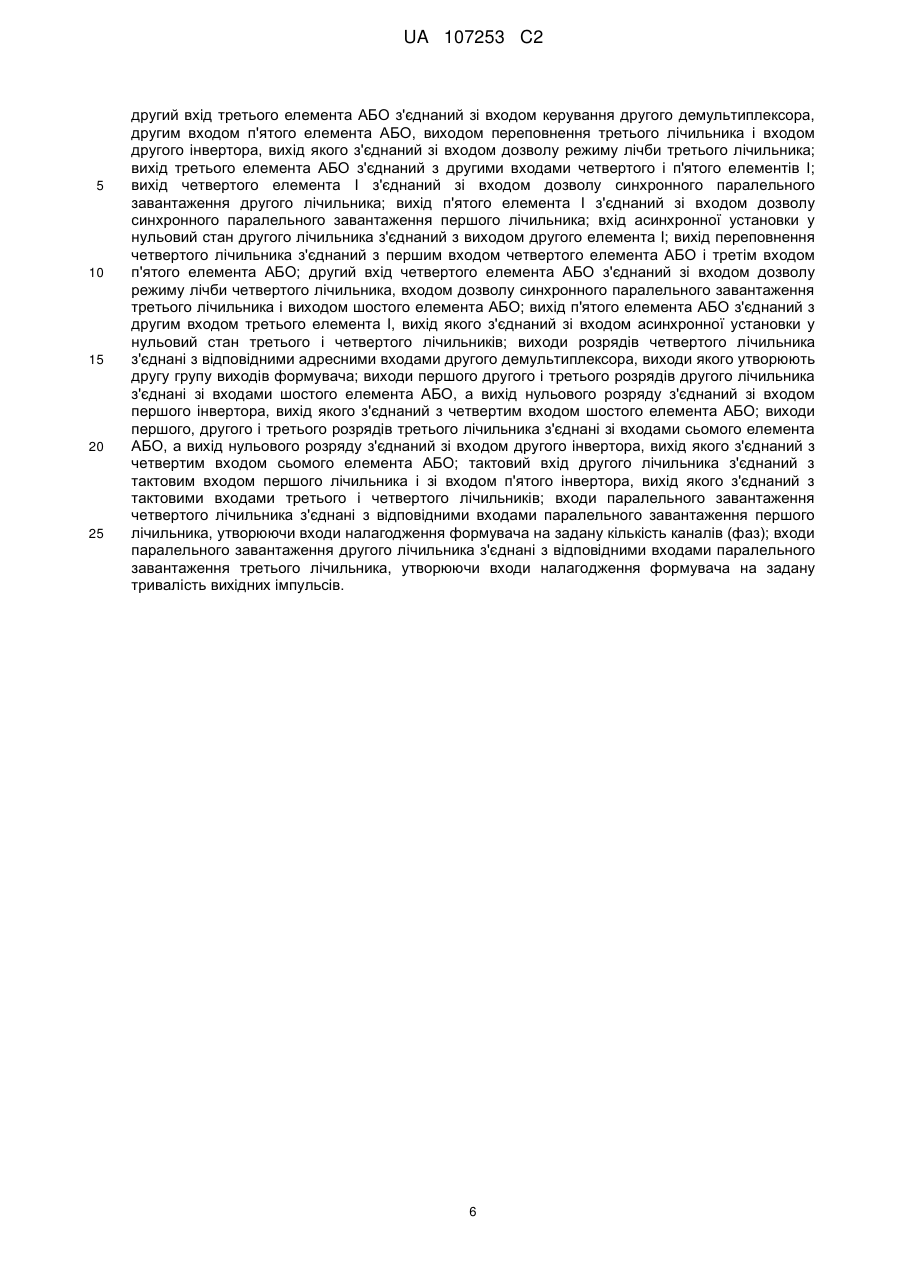

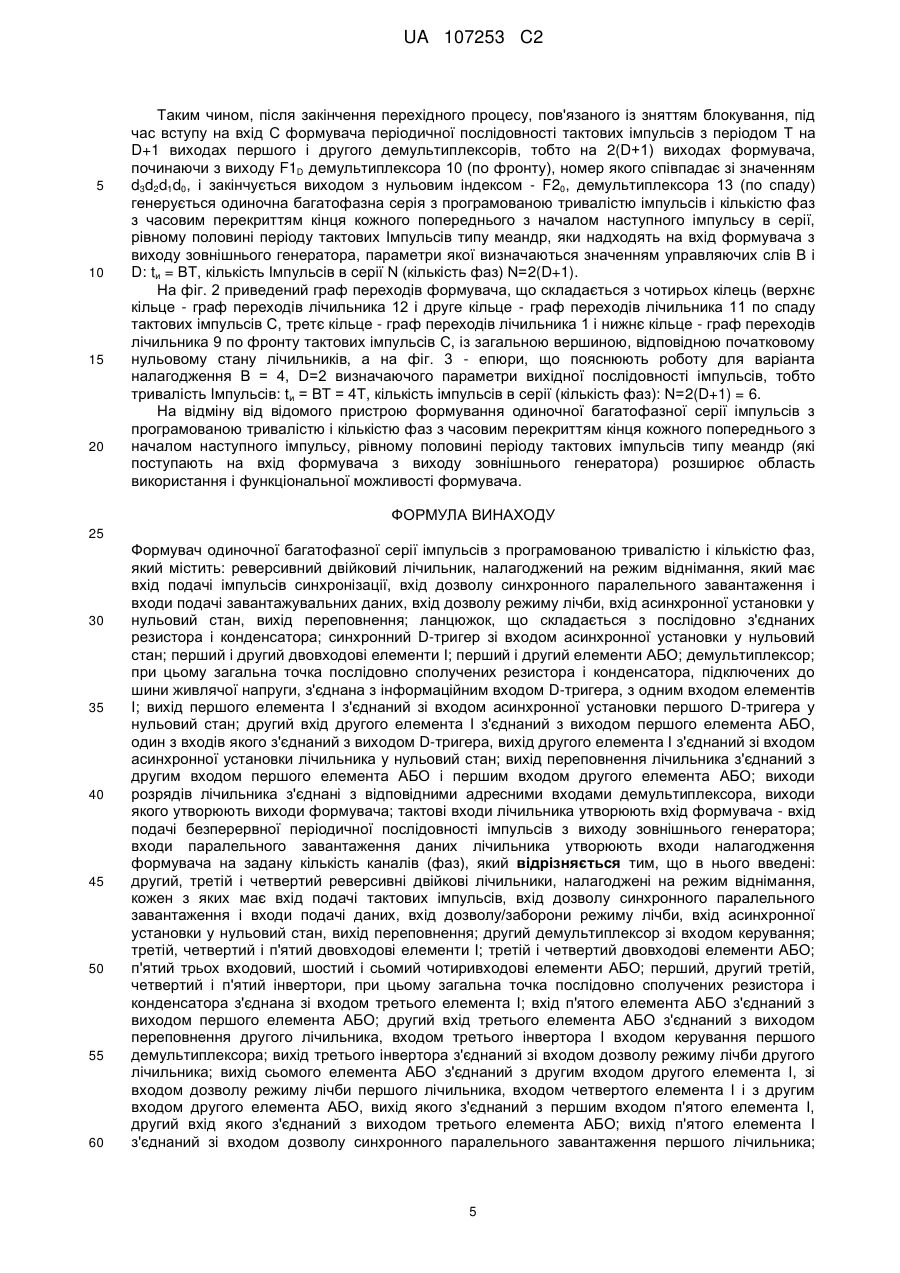

Реферат: Формувач одиночної багатофазної серії імпульсів з програмованою тривалістю і кількістю фаз належить до автоматики, імпульсної, обчислювальної і вимірювальної техніки. Формувач одиночної багатофазної серії імпульсів з програмованою тривалістю і кількістю фаз з часовим перекриттям кінця кожного попереднього з началом наступного імпульсу, рівному половині періоду тактових імпульсів типу меандр, які надходять на вхід формувача з виходу зовнішнього генератора. Формувач містить чотири лічильники, два демультиплексори, синхронний D-тригер зі входом асинхронної установки у нульовий стан, сім елементів АБО, п'ять двовходових елементів І, чотири інвертори, ланцюжок, що складається з послідовно з'єднаного резистора і конденсатора. За допомогою запропонованого формувача досягається розширення області використання і функціональних можливостей формувача. UA 107253 C2 (12) UA 107253 C2 UA 107253 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до імпульсної техніки і призначений для формування одиночної багатофазної серії імпульсів з програмованою тривалістю і кількістю фаз з часовим перекриттям кінця кожного попереднього з началом наступного імпульсу, рівному половині періоду тактових імпульсів типу меандр, які надходять на вхід формувача з виходу зовнішнього генератора. Відомі формувачі, що містять кварцовий задавальний генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Тактовий генератор. Авторське свідоцтво СРСР №307502. - Бюлетень винаходів. №20, 1971; Тактовий генератор. Авторське свідоцтво СРСР №354544. - Бюлетень винаходів. №30, 1972). Патенти на корисну модель України №№61846, 62518,63179, 65452, 76443. Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим параметрів вихідних імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач одиночної багатофазної серії імпульсів з програмованою тривалістю і кількістю фаз (патент на корисну модель № 65452, бюл. №23, 2011), який містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан; перший і другий двовходові елементи І; перший і другий елементи АБО; демультиплексор; при цьому загальна точка послідовно сполучених резистора і конденсатора, підключених до шини живлячої напруги, з'єднана з інформаційним входом D-тригера, з одним входом елементів І; вихід першого елемента І з'єднаний зі входом асинхронної установки першого D-тригера у нульовий стан; другий вхід другого елемента І з'єднаний з виходом першого елемента АБО, один з входів якого з'єднано з виходом D-тригера, вихід другого елемента І з'єднаний зі входом асинхронної установки лічильника у нульовий стан; вихід переповнення лічильника з'єднаний з другим входом першого елемента АБО і першим входом другого елемента АБО; виходи розрядів лічильника з'єднані з відповідними адресними входами демультиплексора, виходи якого утворюють виходи формувача; тактової входи лічильника утворюють вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; входи паралельного завантаження даних лічильника утворюють входи налагодження формувача на задану кількість каналів (фаз). Недолік відомого пристрою - обмежені функціональні можливості. В основу винаходу поставлено задачу удосконалення формувача одиночної багатофазної серії імпульсів з програмованою тривалістю і кількістю фаз шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними. Поставлена задача вирішується тим, що в формувач одиночної багатофазної серії імпульсів з програмованою тривалістю і кількістю фаз, який містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнення; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан; перший і другий двовходові елементи І; перший і другий елементи АБО; демультиплексор; при цьому загальна точка послідовно сполучених резистора і конденсатора, підключених до шини живлячої напруги, з'єднана з інформаційним входом D-тригера, з одним входом елементів І; вихід першого елемента І з'єднаний зі входом асинхронної установки першого D-тригера у нульовий стан; другий вхід другого елемента І з'єднаний з виходом першого елемента АБО, один з входів якого з'єднаний з виходом Dтригера, вихід другого елемента І з'єднаний зі входом асинхронної установки лічильника у нульовий стан; вихід переповнення лічильника з'єднаний з другим входом першого елемента АБО і першим входом другого елемента АБО; виходи розрядів лічильника з'єднані з відповідними адресними входами демультиплексора, виходи якого утворюють виходи формувача; тактовий вхід лічильника утворює вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; входи паралельного завантаження даних лічильника утворюють входи налагодження формувача на задану кількість каналів (фаз), відповідно до виноходу введено: другий, третій і четвертий реверсивні двійкові лічильники, налагоджені на режим віднімання, кожен з яких має вхід подачі тактових імпульсів, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід дозволу/заборони режиму лічби, вхід асинхронної установки у нульовий стан, вихід 1 UA 107253 C2 5 10 15 20 25 30 35 40 45 50 55 60 переповнення; другий демультиплексор зі входом керування; третій, четвертий і п'ятий двовходові елементи І; третій і четвертий двовходові елементи АБО; п'ятий тривходовий, шостий і сьомий чотиривходові елементи АБО; перший, другий третій, четвертий і п'ятий інвертори, при цьому, загальна точка послідовно сполучених резистора і конденсатора з'єднана зі входом третього елемента І; вхід п'ятого елемента АБО з'єднаний з виходом першого елемента АБО; другий вхід третього елемента АБО з'єднаний з виходом переповнення другого лічильника, входом третього інвертора і входом керування першого демультиплексора; вихід третього інвертора з'єднаний зі входом дозволу режиму лічби другого лічильника; вихід сьомого елемента АБО з'єднаний з другим входом першого елемента І, зі входом дозволу режиму лічби першого лічильника, входом четвертого елемента І і з другим входом другого елемента АБО, вихід якого з'єднаний з першим входом п'ятого елемента І, другий вхід якого з'єднаний з виходом третього елемента АБО; вихід п'ятого елемента І з'єднаний зі входом дозволу синхронного паралельного завантаження першого лічильника; другий вхід третього елемента АБО з'єднаний зі входом керування другого демультиплексора, другим входом п'ятого елемента АБО, виходом переповнення третього лічильника і входом другого інвертора, вихід якого з'єднаний зі входом дозволу режиму лічби третього лічильника; вихід третього елемента АБО з'єднаний з другим входом четвертого елемента І, вихід якого з'єднаний зі входом дозволу синхронного паралельного завантаження другого лічильника; вхід асинхронної установки у нульовий стан другого лічильника з'єднаний з виходом другого елемента І; вихід переповнювання четвертого лічильника з'єднаний з першим входом четвертого елемента АБО і третім входом п'ятого елемента АБО; другий вхід четвертого елемента АБО з'єднаний зі входом дозволу режиму лічби четвертого лічильника, входом дозволу синхронного паралельного завантаження третього лічильника і виходом шостого елемента АБО; вихід п'ятого елемента АБО з'єднаний з другим входом третього елемента І, вихід якого з'єднаний зі входом асинхронної установки у нульовий стан третього і четвертого лічильників; виходи розрядів четвертого лічильника з'єднані з відповідними адресними входами другого демультиплексора, виходи якого утворюють другу групу виходів формувача; виходи першого другого і третього розрядів другого лічильника з'єднані зі входами шостого елемента АБО, а вихід нульового розряду з'єднаний зі входом першого інвертора, вихід якого з'єднаний з четвертим входом шостого елемента АБО; виходи першого, другого і третього розрядів третього лічильника з'єднані зі входами сьомого елемента АБО, а вихід нульового розряду з'єднаний зі входом другого інвертора, вихід якого з'єднаний з четвертим входом сьомого елемента АБО; тактові входи другого лічильника з'єднані з тактовим входом першого лічильника і зі входом п'ятого інвертора, вихід якого з'єднаний з тактовими входами третього і четвертого лічильників; входи паралельного завантаження четвертого лічильника з'єднані з відповідними входами паралельного завантаження першого лічильника, утворюючи входи налагодження формувача на задану кількість каналів (фаз); входи паралельного завантаження другого лічильника з'єднані з відповідними входами паралельного завантаження третього лічильника, утворюючи входи налагодження формувача на задану тривалість вихідних імпульсів. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. На фіг. 1 приведена схема формувача. Формувач містить: перший (1), другий (9), третій (11) і четвертий (12) реверсивні двійкові лічильники, які мають вхід подачі тактових імпульсів С, вхід дозволу синхронного паралельного завантаження L і входи подачі даних D0-D3, вхід дозволу/заборони режиму лічби Р0, вхід асинхронної установки в нульовий стан R, вихід переповнення Р4; перший (10) і другий (12) демультиплексори зі входами керування Е; ланцюжок, що складається з послідовно з'єднаних резистора 3 і конденсатора 4, підключених до шини живлячої напруги +Е; синхронний D-тригер 5, зі входом R асинхронної установки у нульовий стан; перший (6), другий (7), третій (18), четвертий (16) і п'ятий (25) двовходові елементи І; перший 8 (трьох входової), другий (2), третій (14) і четвертий (15) двовходові елементи АБО, п'ятий 17 (тривходовий); шостий (19) і сьомий (20) чотиривходові елементи АБО; перший, другий, третій, четвертий і п'ятий інвертори (21-24, 26). Загальна точка послідовно сполучених резистора 3 і конденсатора 4 з'єднана з інформаційним входом D-тригера 5, з одним входом елементів 6, 7, 18. Вихід елемента 6 з'єднано зі входом R асинхронної установки D-тригера 5 у нульовий стан. Другий вхід елемента 7 з'єднано з виходом елемента 8 і входом елемента 17. Один з входів елемента 8 поєднаний з виходом D-тригера 7, другий - з виходом переповнення лічильника 9, входом інвертора 23, входом елемента 14 і входом керування Ε демультиплексора 10, третій - з виходом 2 UA 107253 C2 5 10 15 20 25 30 35 40 45 50 55 переповнення лічильника 1 і першим входом елемента 2. Вихід Інвертора 23 з'єднано зі входом Р0 дозволу режиму лічби лічильника 9. Другий вхід елемента 2 з'єднано зі входом Р 0 дозволу режиму лічби лічильника 1, входом елемента 6, входом елемента 16 і виходом елемента 20. Вихід елемента 2 з'єднано з першим входом елемента 25, другий вхід якого з'єднано з виходом елемента 14. Вихід елемента 25 з'єднано зі входом L дозволу синхронного паралельного завантаження лічильника 1. Другий вхід елемента 14 з'єднано зі входом керування Ε демультиплексора 13, другим входом елемента 17, виходом переповнення лічильника 11 і входом інвертора 24, вихід якого з'єднано зі входом Р0 дозволу режиму лічби лічильника 11. Вихід елемента 14 з'єднано з другим входом елемента 16, вихід якого з'єднано зі входом L дозволу синхронного паралельного завантаження лічильника 9. Вихід переповнення Р4 лічильника 12 з'єднано з першим входом елемента 15 і третім входом елемента 17. Другий вхід елемента 15 з'єднано зі входом Р0 дозволу режиму лічби лічильника 12, входом L дозволу синхронного паралельного завантаження лічильника 11 і виходом елемента 19. Вихід елемента 17 з'єднано з другим входом елемента 18, вихід якого з'єднано зі входом R асинхронної установки у нульовий стан лічильників 11, 12. Виходи розрядів (Q0-Q3) лічильника 1 з'єднано з відповідними адресними входами (А0-А3) демультиплексора 10, виходи якого утворюють виходи формувача (F10-F115). Виходи розрядів (Q0-Q3) лічильника 12 з'єднано з відповідними адресними входами (А0-А3) демультиплексора 13, виходи якого утворюють виходи формувача (F20-F215). Виходи розрядів (Q0,Q2,Q3) лічильника 9 з'єднано зі входами елемента 19, а вихід Q1 з'єднано зі входом інвертора 21, вихід якого з'єднано з останнім входом елемента 19. Виходи розрядів (Q0,Q2,Q3) лічильника 11 з'єднано зі входами елемента 20, а вихід Q1 з'єднано зі входом інвертора 21, вихід якого з'єднано з останнім входом елемента 20. Тактової входи С лічильників 1, 9, 11, 12 утворюють вхід формувача С-вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. Входи паралельного завантаження (D0-D3) лічильника 1 з'єднано з відповідними входами паралельного завантаження (D0-D3) лічильника 12, утворюючи входи (d0-d3) налагодження формувача на задану кількість каналів (фаз). Входи паралельного завантаження (D0-D3) лічильника 9 з'єднано з відповідними входами паралельного завантаження (D0-D3) лічильника 11, утворюючи входи (b0-b3) налагодження формувача на задану тривалість вихідних імпульсів. Тактовий вхід С тригера 5 утворює вхід подачі імпульсів запуску (Start) формування вихідних Імпульсів. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 3 і конденсатора 4, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на входах елементів 6, 7, 18, забезпечуючи формування рівня логічного нуля на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий стан відповідно тригера 5 і лічильників 1, 9, 11, 12. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригер І лічильники переходять у нульовий стан, формуючи рівень логічного нуля відповідно на виході тригера І на виходах переповнення Р4 лічильників 1, 9, 11, 12, що веде до формування рівня нуля на виході елементів АБО 8, 17, з'єднаних зі входами елементів 17, 18, що забезпечує підтвердження (блокування) рівня нуля на їх виходах і по закінченню перехідного процесу, пов'язаного із зарядом конденсатора 4, що забезпечує рівень нуля на входах R асинхронної установки тригера і лічильників у нульовий стан. Оскільки режим асинхронної установки у нульовий стан має пріоритет по відношенню до всіх останніх режимів, то доти, поки на входах елементів 7, 18, (а отже і на їх виходах), зберігатиметься рівень логічного нуля, нульовий стан тригера і лічильників залишатиметься незмінним, при цьому на виходах переповнювання Р4 лічильників рівень логічного нуля, а на виходах елементів 19, 20, 24 рівень логічної одиниці. Одиничне значення з виходів елементів 19, 20, 24 піддержує лічильники 11, 12 у режимі зберігання. Під час вступу імпульсу запуску (Start) на тактовий вхід С тригера 5 по його фронту тригер переходить в одиничний стан (Q=1), формуючи рівень логічної одиниці на входах і виходах елементів АБО 8, 17 та виходах елементів 17, 18, що забезпечує рівень логічної одиниці на входах R лічильників 1, 9, 11, 12 знімаючи блокування нульового стану. Нульове значення сигналів з виходів переповнення Р4 лічильників 9, 11, надходить на входи елемента АБО 14, формуючи нульове значення на його виході, що веде до формування нульового значення на виході елементів 16, 25, тобто на входах дозволу синхронного паралельного завантаження L лічильників 1, 9, готуючи їх до прийому інформації з відповідних входів D0-D3. 3 UA 107253 C2 5 10 15 20 25 30 35 40 45 50 55 60 І тоді під час вступу першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового Імпульсу С по його фронту відбувається паралельне завантаження лічильників значеннями сигналів, що подаються на відповідні входи, тобто лічильник 1 переходить у стан D=d3d2d1d0, лічильник 9 переходить у стан B=b3b2b1b0, що веде до формування одиничного значення на виходах переповнення лічильників 1, 9, на вході керування демультиплексора 10, на виходах елементів 2, 14, 16, 25 і нульового значення на виході інвертора 23. У результаті цього лічильник 9 переходить у режим лічби (віднімання), а лічильник 1 у режим зберігання, режим зберігання лічильників 11, 12 не зміниться, при цьому на виходах Q3Q2Q1Q0 лічильника 1, тобто на адресних входах демультиплексора формується значення, яке дорівнює D=d3d2d1d0, що веде до формування одиничного значення на виході F1D демультиплексора 10. Під час вступу (фронту) другого і подальших тактових імпульсів, зміст лічильника 1 буде залишатися незмінним (рівним D=d3d2d1d0), що забезпечує незмінність одиничного значення на виході формувача, номер якого співпадає зі значенням D, а зміст лічильника 2 буде зменшуватиметься на одиницю доти, поки його зміст не стане рівним 0001, що веде до формування нульового значення на виходах елементів 19, 15, тобто на входах дозволу синхронного паралельного завантаження L лічильників 11, 12, готуючи їх до прийому інформації з відповідних входів D0-D3. I тоді по закінченні (по спаду) цього імпульсу відбувається паралельне завантаження лічильників 11, 12 значеннями сигналів, що подаються на відповідні входи, тобто лічильник 12 переходить у стан D=d3d2d1d0, лічильник 11 переходить у стан B=b3b2b1b0, що веде до формування одиничного значення на виходах переповнення лічильників 11, 12, на вході керування демультиплексора 13, на виходах елементів 15, 19 і нульового значення на виході інвертора 24. У результаті цього лічильник 11 переходить у режим лічби (віднімання), а лічильник 12 у режим зберігання, режим зберігання, при цьому, на виходах Q3Q2Q1Q0 лічильника 12, тобто на адресних входах демультиплексора 13 формується значення, яке дорівнює D=d3d2d1d0, що веде до формування одиничного значення на виході F2D демультиплексора 13, при цьому на виході F1D демультиплексора 10 одиничне значення залишиться незмінним. По фронту наступного тактового імпульсу лічильник 9 переходить у нульовий стан, що веде до формування нульового значення на вході керування демультиплексора 10, забороняє одиничне значення на його виходах. Зміст лічильників 1, 11, 12 залишиться незмінним. По закінченню (по спаду) цього Імпульсу лічильник 11 переходить у стан (b3b2b1b0-1). Зміст лічильників 1, 12 залишиться незмінним. Під час вступу подальших тактових імпульсів зміст лічильника 1 (рівний D=d3d2d1d0), зміст лічильника 9 (рівний 0000) і зміст лічильника 12 (рівний D=d3d2d1d0) буде залишатися незмінним, що забезпечує незмінність нульового значення на виходах демультиплексора 10 і одиничного значення на виході F2D демультиплексора 13, а зміст лічильника 11 по спаду кожного імпульсу буде зменшуватиметься на одиницю доти, поки зміст його не стане рівним 0001, що веде до формування нульового значення на виходах елементів 20, 16 на вході дозволу режиму лічби лічильника 1 і на вході дозволу синхронного паралельного завантаження L лічильника 9, готуючи його до прийому інформації зі входів b0-b3. І тоді під час вступу наступного тактового імпульсу лічильник 1 переходить у стан (d3d2d1d0-1), лічильник 9 переходить у стан B=b3b2b1b0, що веде до формування одиничного значення на виходах переповнення лічильника 9, на вході керування демультиплексора 10, і нульового значення на виході інвертора 23. У результаті цього лічильник 9 знову переходить у режим лічби (віднімання), а лічильник 1 у режим зберігання значення (d3d2d1d0-1), при цьому на виходах Q3Q2Q1Q0 лічильника 1, тобто на адресних входах демультиплексора 10 формується значення, яке дорівнює (d3d2d1d0-1), що веде до формування одиничного значення на виході F1D-1 демультиплексора 10, при цьому, на виході F2D демультиплексора 13 одиничне значення залишиться незмінним. По спаду цього імпульсу лічильник 11 переходить у нульовий стан, що веде до формування нульового значення на вході керування демультиплексора 13, забороняє одиничне значення на його виходах. Надалі процеси аналогічні, доти, поки спочатку зміст лічильників 1, а потім 9 не стане рівним 0, що веде спочатку до формування останнього імпульсу F10 на виході демультиплексора 10, а потім рівня нуля на виходах елементів 8, 7 (тобто на входах R асинхронної установки лічильників 1, 9, переводячи їх у режим блокування нульового стану). І тоді по спаду подальших тактових імпульсів процеси аналогічні розглянутими раніше до тих пір, поки лічильник 13 не перейде у нульовий стан, що веде до формування останнього імпульсу F20 на виході демультиплексора 13, а потім рівня нуля на виходах елементів 17, 18 (на входах R асинхронної установки лічильників 11, 12, переводячи їх у режим блокування нульового стану), тобто формувач перейде в початковий стан. 4 UA 107253 C2 5 10 15 20 Таким чином, після закінчення перехідного процесу, пов'язаного із зняттям блокування, під час вступу на вхід С формувача періодичної послідовності тактових імпульсів з періодом Τ на D+1 виходах першого і другого демультиплексорів, тобто на 2(D+1) виходах формувача, починаючи з виходу F1D демультиплексора 10 (по фронту), номер якого співпадає зі значенням d3d2d1d0, і закінчується виходом з нульовим індексом - F20, демультиплексора 13 (по спаду) генерується одиночна багатофазна серія з програмованою тривалістю імпульсів і кількістю фаз з часовим перекриттям кінця кожного попереднього з началом наступного імпульсу в серії, рівному половині періоду тактових Імпульсів типу меандр, яки надходять на вхід формувача з виходу зовнішнього генератора, параметри якої визначаються значенням управляючих слів В і D: tи = ВТ, кількість Імпульсів в серії N (кількість фаз) N=2(D+1). На фіг. 2 приведений граф переходів формувача, що складається з чотирьох кілець (верхнє кільце - граф переходів лічильника 12 і друге кільце - граф переходів лічильника 11 по спаду тактових імпульсів С, третє кільце - граф переходів лічильника 1 і нижнє кільце - граф переходів лічильника 9 по фронту тактових імпульсів С, із загальною вершиною, відповідною початковому нульовому стану лічильників, а на фіг. 3 - епюри, що пояснюють роботу для варіанта налагодження В = 4, D=2 визначаючого параметри вихідної послідовності імпульсів, тобто тривалість Імпульсів: tи = ВТ = 4Т, кількість імпульсів в серії (кількість фаз): N=2(D+1) = 6. На відміну від відомого пристрою формування одиночної багатофазної серії імпульсів з програмованою тривалістю і кількістю фаз з часовим перекриттям кінця кожного попереднього з началом наступного імпульсу, рівному половині періоду тактових імпульсів типу меандр (які поступають на вхід формувача з виходу зовнішнього генератора) poзширює область використання і функціональної можливості формувача. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 Формувач одиночної багатофазної серії імпульсів з програмованою тривалістю і кількістю фаз, який містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнення; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан; перший і другий двовходові елементи І; перший і другий елементи АБО; демультиплексор; при цьому загальна точка послідовно сполучених резистора і конденсатора, підключених до шини живлячої напруги, з'єднана з інформаційним входом D-тригера, з одним входом елементів І; вихід першого елемента І з'єднаний зі входом асинхронної установки першого D-тригера у нульовий стан; другий вхід другого елемента І з'єднаний з виходом першого елемента АБО, один з входів якого з'єднаний з виходом D-тригера, вихід другого елемента І з'єднаний зі входом асинхронної установки лічильника у нульовий стан; вихід переповнення лічильника з'єднаний з другим входом першого елемента АБО і першим входом другого елемента АБО; виходи розрядів лічильника з'єднані з відповідними адресними входами демультиплексора, виходи якого утворюють виходи формувача; тактові входи лічильника утворюють вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; входи паралельного завантаження даних лічильника утворюють входи налагодження формувача на задану кількість каналів (фаз), який відрізняється тим, що в нього введені: другий, третій і четвертий реверсивні двійкові лічильники, налагоджені на режим віднімання, кожен з яких має вхід подачі тактових імпульсів, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід дозволу/заборони режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнення; другий демультиплексор зі входом керування; третій, четвертий і п'ятий двовходові елементи І; третій і четвертий двовходові елементи АБО; п'ятий трьох входовий, шостий і сьомий чотиривходові елементи АБО; перший, другий третій, четвертий і п'ятий інвертори, при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана зі входом третього елемента І; вхід п'ятого елемента АБО з'єднаний з виходом першого елемента АБО; другий вхід третього елемента АБО з'єднаний з виходом переповнення другого лічильника, входом третього інвертора І входом керування першого демультиплексора; вихід третього інвертора з'єднаний зі входом дозволу режиму лічби другого лічильника; вихід сьомого елемента АБО з'єднаний з другим входом другого елемента І, зі входом дозволу режиму лічби першого лічильника, входом четвертого елемента І і з другим входом другого елемента АБО, вихід якого з'єднаний з першим входом п'ятого елемента І, другий вхід якого з'єднаний з виходом третього елемента АБО; вихід п'ятого елемента І з'єднаний зі входом дозволу синхронного паралельного завантаження першого лічильника; 5 UA 107253 C2 5 10 15 20 25 другий вхід третього елемента АБО з'єднаний зі входом керування другого демультиплексора, другим входом п'ятого елемента АБО, виходом переповнення третього лічильника і входом другого інвертора, вихід якого з'єднаний зі входом дозволу режиму лічби третього лічильника; вихід третього елемента АБО з'єднаний з другими входами четвертого і п'ятого елементів І; вихід четвертого елемента І з'єднаний зі входом дозволу синхронного паралельного завантаження другого лічильника; вихід п'ятого елемента І з'єднаний зі входом дозволу синхронного паралельного завантаження першого лічильника; вхід асинхронної установки у нульовий стан другого лічильника з'єднаний з виходом другого елемента І; вихід переповнення четвертого лічильника з'єднаний з першим входом четвертого елемента АБО і третім входом п'ятого елемента АБО; другий вхід четвертого елемента АБО з'єднаний зі входом дозволу режиму лічби четвертого лічильника, входом дозволу синхронного паралельного завантаження третього лічильника і виходом шостого елемента АБО; вихід п'ятого елемента АБО з'єднаний з другим входом третього елемента І, вихід якого з'єднаний зі входом асинхронної установки у нульовий стан третього і четвертого лічильників; виходи розрядів четвертого лічильника з'єднані з відповідними адресними входами другого демультиплексора, виходи якого утворюють другу групу виходів формувача; виходи першого другого і третього розрядів другого лічильника з'єднані зі входами шостого елемента АБО, а вихід нульового розряду з'єднаний зі входом першого інвертора, вихід якого з'єднаний з четвертим входом шостого елемента АБО; виходи першого, другого і третього розрядів третього лічильника з'єднані зі входами сьомого елемента АБО, а вихід нульового розряду з'єднаний зі входом другого інвертора, вихід якого з'єднаний з четвертим входом сьомого елемента АБО; тактовий вхід другого лічильника з'єднаний з тактовим входом першого лічильника і зі входом п'ятого інвертора, вихід якого з'єднаний з тактовими входами третього і четвертого лічильників; входи паралельного завантаження четвертого лічильника з'єднані з відповідними входами паралельного завантаження першого лічильника, утворюючи входи налагодження формувача на задану кількість каналів (фаз); входи паралельного завантаження другого лічильника з'єднані з відповідними входами паралельного завантаження третього лічильника, утворюючи входи налагодження формувача на задану тривалість вихідних імпульсів. 6 UA 107253 C2 7 UA 107253 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
