Тяговий орган скребкового конвеєра

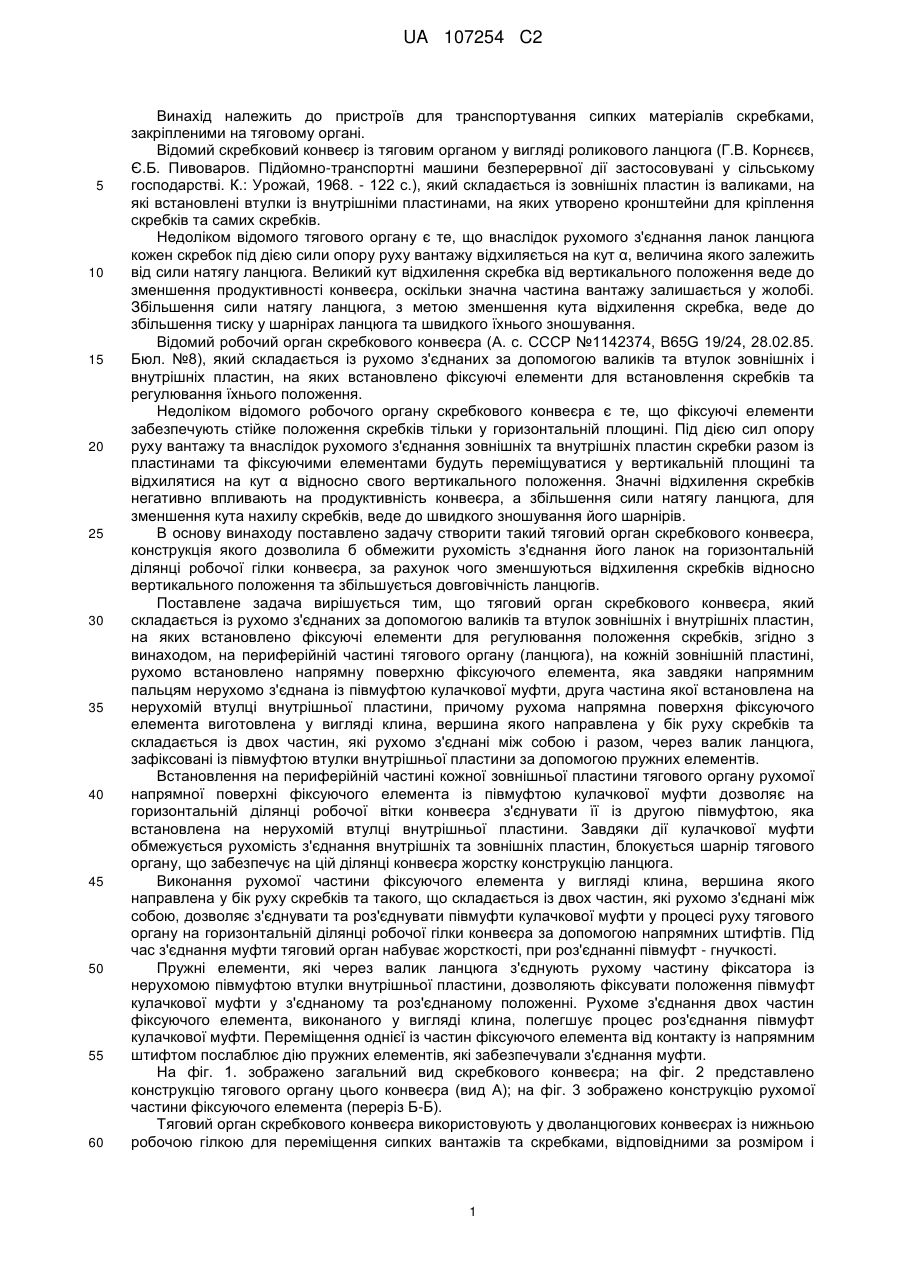

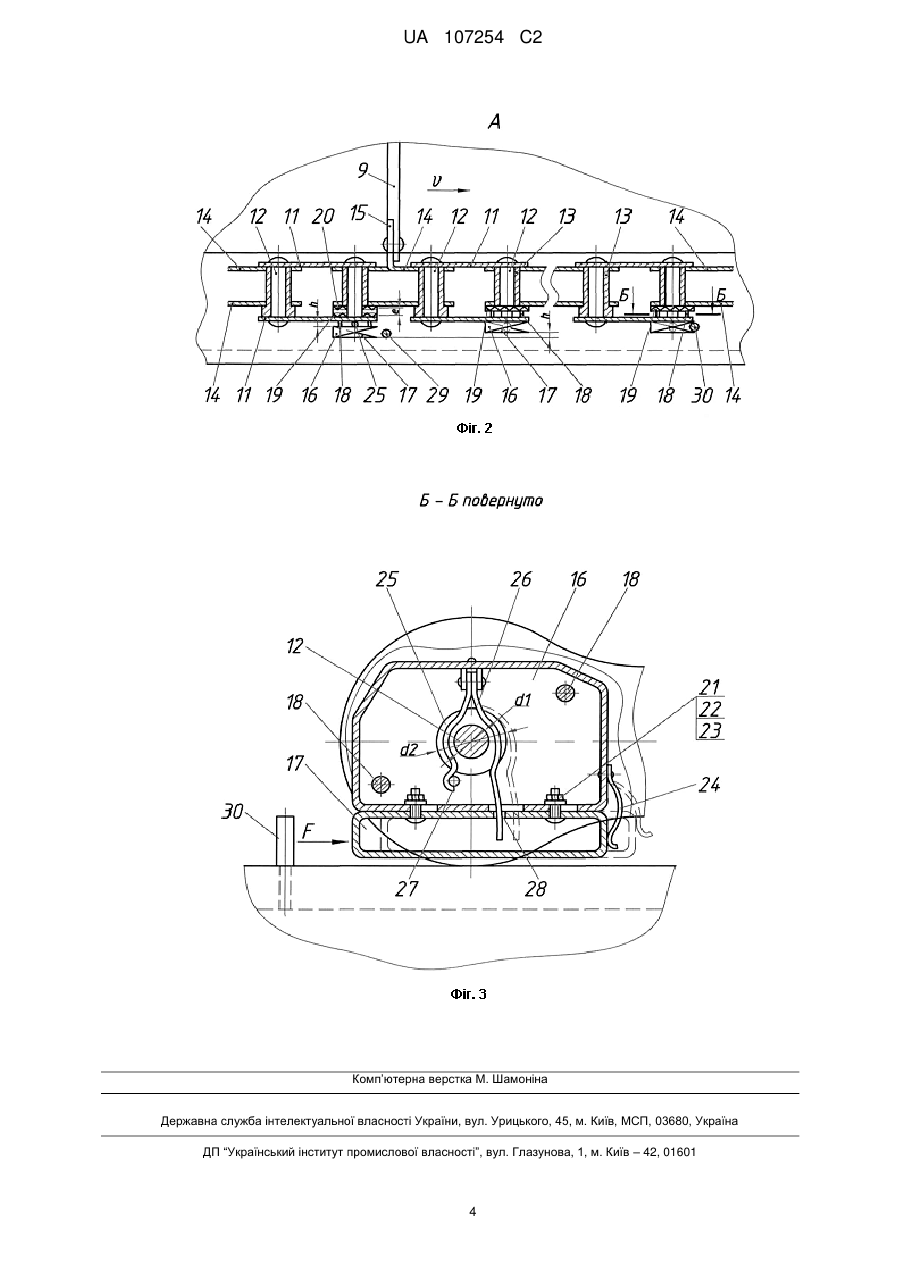

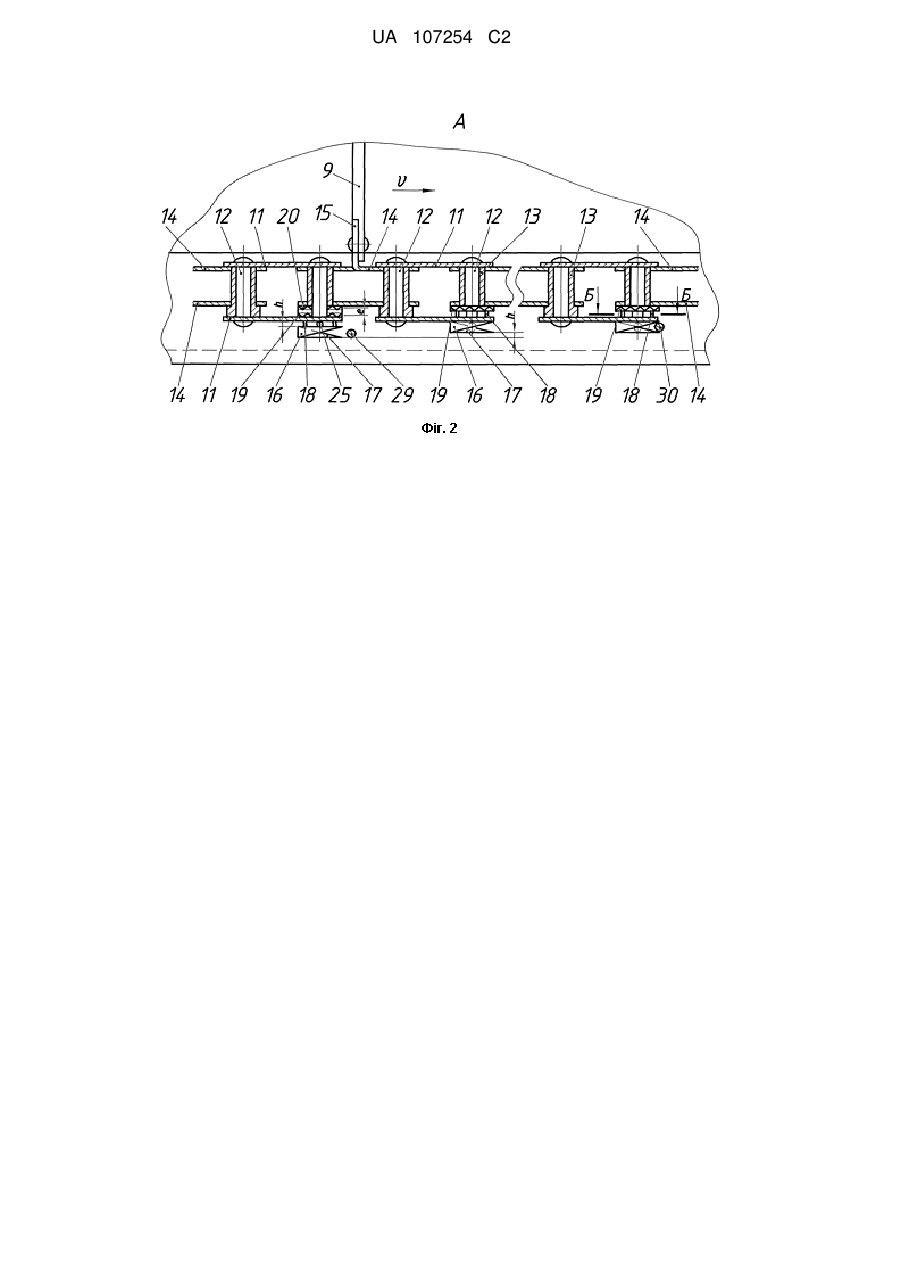

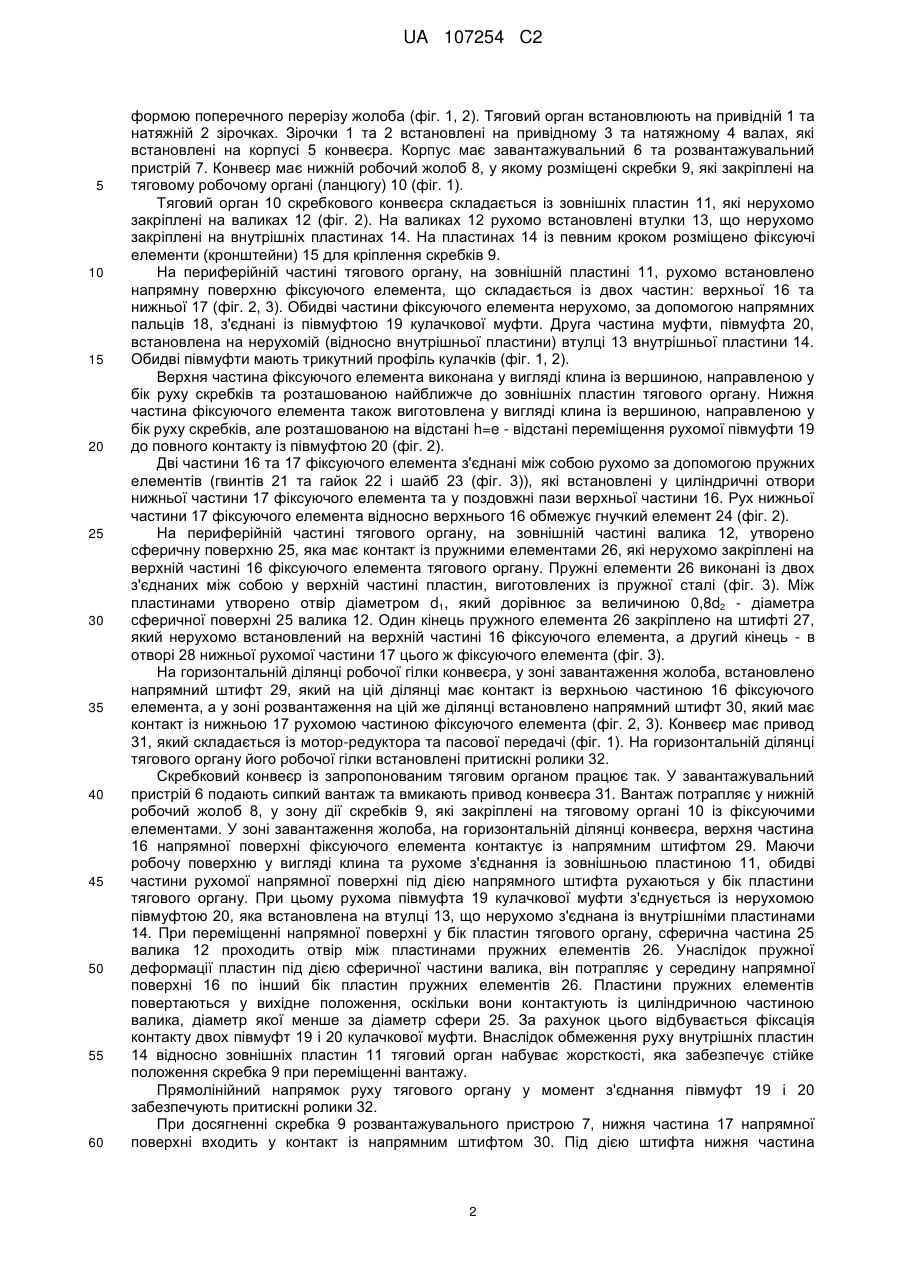

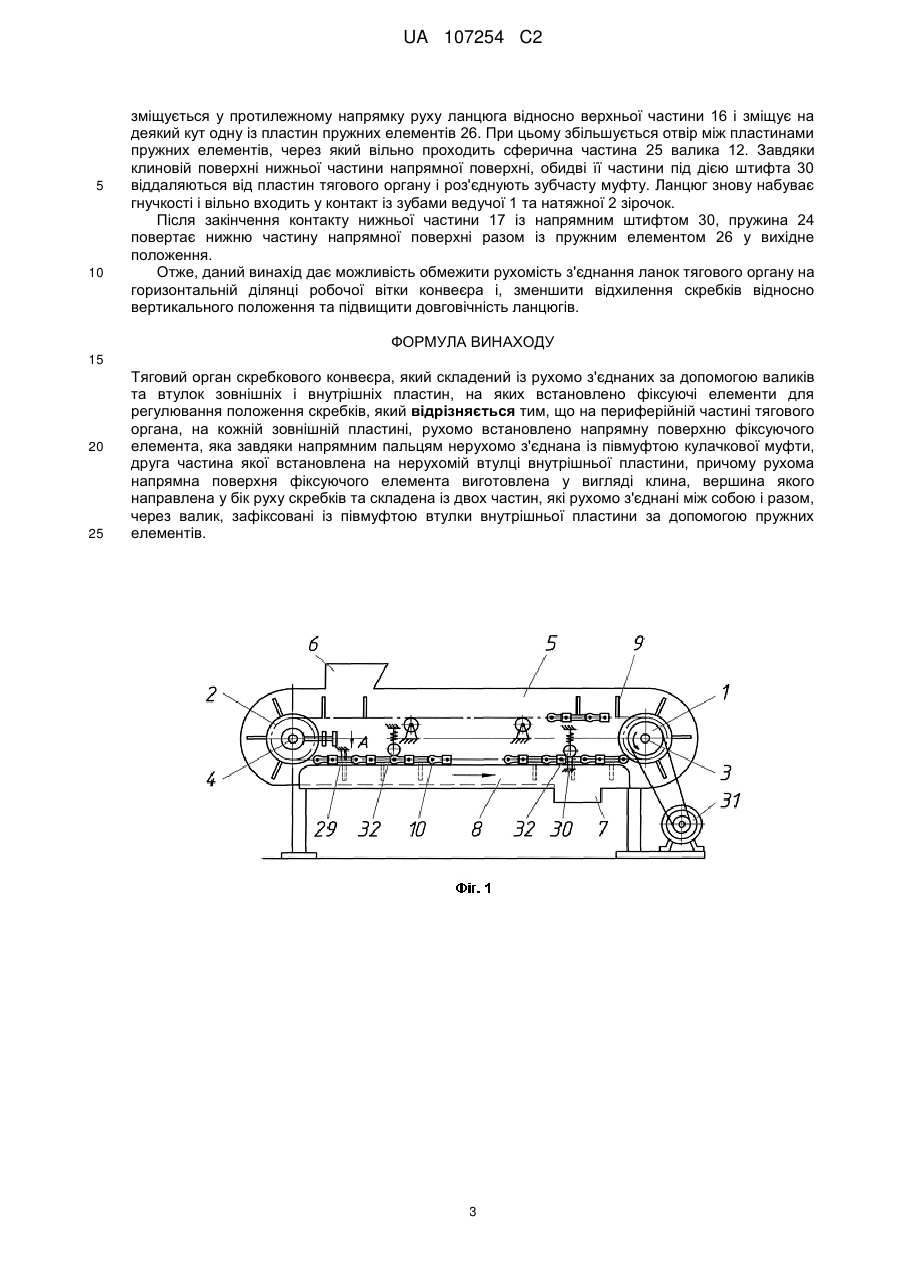

Реферат: Заявлений тяговий орган скребкового конвеєра складений із рухомо з'єднаних за допомогою валиків та втулок зовнішніх і внутрішніх пластин, на яких встановлено фіксуючі елементи для регулювання положення скребків. На периферійній частині тягового органа, на кожній зовнішній пластині, рухомо встановлено напрямну поверхню фіксуючого елемента, яка завдяки напрямним пальцям нерухомо з'єднана із півмуфтою кулачкової муфти. Друга частина муфти встановлена на нерухомій втулці внутрішньої пластини. Рухома напрямна поверхня фіксуючого елемента виготовлена у вигляді клина, вершина клина направлена у бік руху скребків та складена із двох частин, які рухомо з'єднані між собою і разом, через валик, зафіксовані із півмуфтою втулки внутрішньої пластини за допомогою пружних елементів. UA 107254 C2 (12) UA 107254 C2 UA 107254 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристроїв для транспортування сипких матеріалів скребками, закріпленими на тяговому органі. Відомий скребковий конвеєр із тяговим органом у вигляді роликового ланцюга (Г.В. Корнєєв, Є.Б. Пивоваров. Підйомно-транспортні машини безперервної дії застосовувані у сільському господарстві. К.: Урожай, 1968. - 122 с.), який складається із зовнішніх пластин із валиками, на які встановлені втулки із внутрішніми пластинами, на яких утворено кронштейни для кріплення скребків та самих скребків. Недоліком відомого тягового органу є те, що внаслідок рухомого з'єднання ланок ланцюга кожен скребок під дією сили опору руху вантажу відхиляється на кут α, величина якого залежить від сили натягу ланцюга. Великий кут відхилення скребка від вертикального положення веде до зменшення продуктивності конвеєра, оскільки значна частина вантажу залишається у жолобі. Збільшення сили натягу ланцюга, з метою зменшення кута відхилення скребка, веде до збільшення тиску у шарнірах ланцюга та швидкого їхнього зношування. Відомий робочий орган скребкового конвеєра (А. с. СССР №1142374, B65G 19/24, 28.02.85. Бюл. №8), який складається із рухомо з'єднаних за допомогою валиків та втулок зовнішніх і внутрішніх пластин, на яких встановлено фіксуючі елементи для встановлення скребків та регулювання їхнього положення. Недоліком відомого робочого органу скребкового конвеєра є те, що фіксуючі елементи забезпечують стійке положення скребків тільки у горизонтальній площині. Під дією сил опору руху вантажу та внаслідок рухомого з'єднання зовнішніх та внутрішніх пластин скребки разом із пластинами та фіксуючими елементами будуть переміщуватися у вертикальній площині та відхилятися на кут α відносно свого вертикального положення. Значні відхилення скребків негативно впливають на продуктивність конвеєра, а збільшення сили натягу ланцюга, для зменшення кута нахилу скребків, веде до швидкого зношування його шарнірів. В основу винаходу поставлено задачу створити такий тяговий орган скребкового конвеєра, конструкція якого дозволила б обмежити рухомість з'єднання його ланок на горизонтальній ділянці робочої гілки конвеєра, за рахунок чого зменшуються відхилення скребків відносно вертикального положення та збільшується довговічність ланцюгів. Поставлене задача вирішується тим, що тяговий орган скребкового конвеєра, який складається із рухомо з'єднаних за допомогою валиків та втулок зовнішніх і внутрішніх пластин, на яких встановлено фіксуючі елементи для регулювання положення скребків, згідно з винаходом, на периферійній частині тягового органу (ланцюга), на кожній зовнішній пластині, рухомо встановлено напрямну поверхню фіксуючого елемента, яка завдяки напрямним пальцям нерухомо з'єднана із півмуфтою кулачкової муфти, друга частина якої встановлена на нерухомій втулці внутрішньої пластини, причому рухома напрямна поверхня фіксуючого елемента виготовлена у вигляді клина, вершина якого направлена у бік руху скребків та складається із двох частин, які рухомо з'єднані між собою і разом, через валик ланцюга, зафіксовані із півмуфтою втулки внутрішньої пластини за допомогою пружних елементів. Встановлення на периферійній частині кожної зовнішньої пластини тягового органу рухомої напрямної поверхні фіксуючого елемента із півмуфтою кулачкової муфти дозволяє на горизонтальній ділянці робочої вітки конвеєра з'єднувати її із другою півмуфтою, яка встановлена на нерухомій втулці внутрішньої пластини. Завдяки дії кулачкової муфти обмежується рухомість з'єднання внутрішніх та зовнішніх пластин, блокується шарнір тягового органу, що забезпечує на цій ділянці конвеєра жорстку конструкцію ланцюга. Виконання рухомої частини фіксуючого елемента у вигляді клина, вершина якого направлена у бік руху скребків та такого, що складається із двох частин, які рухомо з'єднані між собою, дозволяє з'єднувати та роз'єднувати півмуфти кулачкової муфти у процесі руху тягового органу на горизонтальній ділянці робочої гілки конвеєра за допомогою напрямних штифтів. Під час з'єднання муфти тяговий орган набуває жорсткості, при роз'єднанні півмуфт - гнучкості. Пружні елементи, які через валик ланцюга з'єднують рухому частину фіксатора із нерухомою півмуфтою втулки внутрішньої пластини, дозволяють фіксувати положення півмуфт кулачкової муфти у з'єднаному та роз'єднаному положенні. Рухоме з'єднання двох частин фіксуючого елемента, виконаного у вигляді клина, полегшує процес роз'єднання півмуфт кулачкової муфти. Переміщення однієї із частин фіксуючого елемента від контакту із напрямним штифтом послаблює дію пружних елементів, які забезпечували з'єднання муфти. На фіг. 1. зображено загальний вид скребкового конвеєра; на фіг. 2 представлено конструкцію тягового органу цього конвеєра (вид А); на фіг. 3 зображено конструкцію рухомої частини фіксуючого елемента (переріз Б-Б). Тяговий орган скребкового конвеєра використовують у дволанцюгових конвеєрах із нижньою робочою гілкою для переміщення сипких вантажів та скребками, відповідними за розміром і 1 UA 107254 C2 5 10 15 20 25 30 35 40 45 50 55 60 формою поперечного перерізу жолоба (фіг. 1, 2). Тяговий орган встановлюють на привідній 1 та натяжній 2 зірочках. Зірочки 1 та 2 встановлені на привідному 3 та натяжному 4 валах, які встановлені на корпусі 5 конвеєра. Корпус має завантажувальний 6 та розвантажувальний пристрій 7. Конвеєр має нижній робочий жолоб 8, у якому розміщені скребки 9, які закріплені на тяговому робочому органі (ланцюгу) 10 (фіг. 1). Тяговий орган 10 скребкового конвеєра складається із зовнішніх пластин 11, які нерухомо закріплені на валиках 12 (фіг. 2). На валиках 12 рухомо встановлені втулки 13, що нерухомо закріплені на внутрішніх пластинах 14. На пластинах 14 із певним кроком розміщено фіксуючі елементи (кронштейни) 15 для кріплення скребків 9. На периферійній частині тягового органу, на зовнішній пластині 11, рухомо встановлено напрямну поверхню фіксуючого елемента, що складається із двох частин: верхньої 16 та нижньої 17 (фіг. 2, 3). Обидві частини фіксуючого елемента нерухомо, за допомогою напрямних пальців 18, з'єднані із півмуфтою 19 кулачкової муфти. Друга частина муфти, півмуфта 20, встановлена на нерухомій (відносно внутрішньої пластини) втулці 13 внутрішньої пластини 14. Обидві півмуфти мають трикутний профіль кулачків (фіг. 1, 2). Верхня частина фіксуючого елемента виконана у вигляді клина із вершиною, направленою у бік руху скребків та розташованою найближче до зовнішніх пластин тягового органу. Нижня частина фіксуючого елемента також виготовлена у вигляді клина із вершиною, направленою у бік руху скребків, але розташованою на відстані h=e - відстані переміщення рухомої півмуфти 19 до повного контакту із півмуфтою 20 (фіг. 2). Дві частини 16 та 17 фіксуючого елемента з'єднані між собою рухомо за допомогою пружних елементів (гвинтів 21 та гайок 22 і шайб 23 (фіг. 3)), які встановлені у циліндричні отвори нижньої частини 17 фіксуючого елемента та у поздовжні пази верхньої частини 16. Рух нижньої частини 17 фіксуючого елемента відносно верхнього 16 обмежує гнучкий елемент 24 (фіг. 2). На периферійній частині тягового органу, на зовнішній частині валика 12, утворено сферичну поверхню 25, яка має контакт із пружними елементами 26, які нерухомо закріплені на верхній частині 16 фіксуючого елемента тягового органу. Пружні елементи 26 виконані із двох з'єднаних між собою у верхній частині пластин, виготовлених із пружної сталі (фіг. 3). Між пластинами утворено отвір діаметром d1, який дорівнює за величиною 0,8d2 - діаметра сферичної поверхні 25 валика 12. Один кінець пружного елемента 26 закріплено на штифті 27, який нерухомо встановлений на верхній частині 16 фіксуючого елемента, а другий кінець - в отворі 28 нижньої рухомої частини 17 цього ж фіксуючого елемента (фіг. 3). На горизонтальній ділянці робочої гілки конвеєра, у зоні завантаження жолоба, встановлено напрямний штифт 29, який на цій ділянці має контакт із верхньою частиною 16 фіксуючого елемента, а у зоні розвантаження на цій же ділянці встановлено напрямний штифт 30, який має контакт із нижньою 17 рухомою частиною фіксуючого елемента (фіг. 2, 3). Конвеєр має привод 31, який складається із мотор-редуктора та пасової передачі (фіг. 1). На горизонтальній ділянці тягового органу його робочої гілки встановлені притискні ролики 32. Скребковий конвеєр із запропонованим тяговим органом працює так. У завантажувальний пристрій 6 подають сипкий вантаж та вмикають привод конвеєра 31. Вантаж потрапляє у нижній робочий жолоб 8, у зону дії скребків 9, які закріплені на тяговому органі 10 із фіксуючими елементами. У зоні завантаження жолоба, на горизонтальній ділянці конвеєра, верхня частина 16 напрямної поверхні фіксуючого елемента контактує із напрямним штифтом 29. Маючи робочу поверхню у вигляді клина та рухоме з'єднання із зовнішньою пластиною 11, обидві частини рухомої напрямної поверхні під дією напрямного штифта рухаються у бік пластини тягового органу. При цьому рухома півмуфта 19 кулачкової муфти з'єднується із нерухомою півмуфтою 20, яка встановлена на втулці 13, що нерухомо з'єднана із внутрішніми пластинами 14. При переміщенні напрямної поверхні у бік пластин тягового органу, сферична частина 25 валика 12 проходить отвір між пластинами пружних елементів 26. Унаслідок пружної деформації пластин під дією сферичної частини валика, він потрапляє у середину напрямної поверхні 16 по інший бік пластин пружних елементів 26. Пластини пружних елементів повертаються у вихідне положення, оскільки вони контактують із циліндричною частиною валика, діаметр якої менше за діаметр сфери 25. За рахунок цього відбувається фіксація контакту двох півмуфт 19 і 20 кулачкової муфти. Внаслідок обмеження руху внутрішніх пластин 14 відносно зовнішніх пластин 11 тяговий орган набуває жорсткості, яка забезпечує стійке положення скребка 9 при переміщенні вантажу. Прямолінійний напрямок руху тягового органу у момент з'єднання півмуфт 19 і 20 забезпечують притискні ролики 32. При досягненні скребка 9 розвантажувального пристрою 7, нижня частина 17 напрямної поверхні входить у контакт із напрямним штифтом 30. Під дією штифта нижня частина 2 UA 107254 C2 5 10 зміщується у протилежному напрямку руху ланцюга відносно верхньої частини 16 і зміщує на деякий кут одну із пластин пружних елементів 26. При цьому збільшується отвір між пластинами пружних елементів, через який вільно проходить сферична частина 25 валика 12. Завдяки клиновій поверхні нижньої частини напрямної поверхні, обидві її частини під дією штифта 30 віддаляються від пластин тягового органу і роз'єднують зубчасту муфту. Ланцюг знову набуває гнучкості і вільно входить у контакт із зубами ведучої 1 та натяжної 2 зірочок. Після закінчення контакту нижньої частини 17 із напрямним штифтом 30, пружина 24 повертає нижню частину напрямної поверхні разом із пружним елементом 26 у вихідне положення. Отже, даний винахід дає можливість обмежити рухомість з'єднання ланок тягового органу на горизонтальній ділянці робочої вітки конвеєра і, зменшити відхилення скребків відносно вертикального положення та підвищити довговічність ланцюгів. ФОРМУЛА ВИНАХОДУ 15 20 25 Тяговий орган скребкового конвеєра, який складений із рухомо з'єднаних за допомогою валиків та втулок зовнішніх і внутрішніх пластин, на яких встановлено фіксуючі елементи для регулювання положення скребків, який відрізняється тим, що на периферійній частині тягового органа, на кожній зовнішній пластині, рухомо встановлено напрямну поверхню фіксуючого елемента, яка завдяки напрямним пальцям нерухомо з'єднана із півмуфтою кулачкової муфти, друга частина якої встановлена на нерухомій втулці внутрішньої пластини, причому рухома напрямна поверхня фіксуючого елемента виготовлена у вигляді клина, вершина якого направлена у бік руху скребків та складена із двох частин, які рухомо з'єднані між собою і разом, через валик, зафіксовані із півмуфтою втулки внутрішньої пластини за допомогою пружних елементів. 3 UA 107254 C2 Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
