Накриття для корисної площі

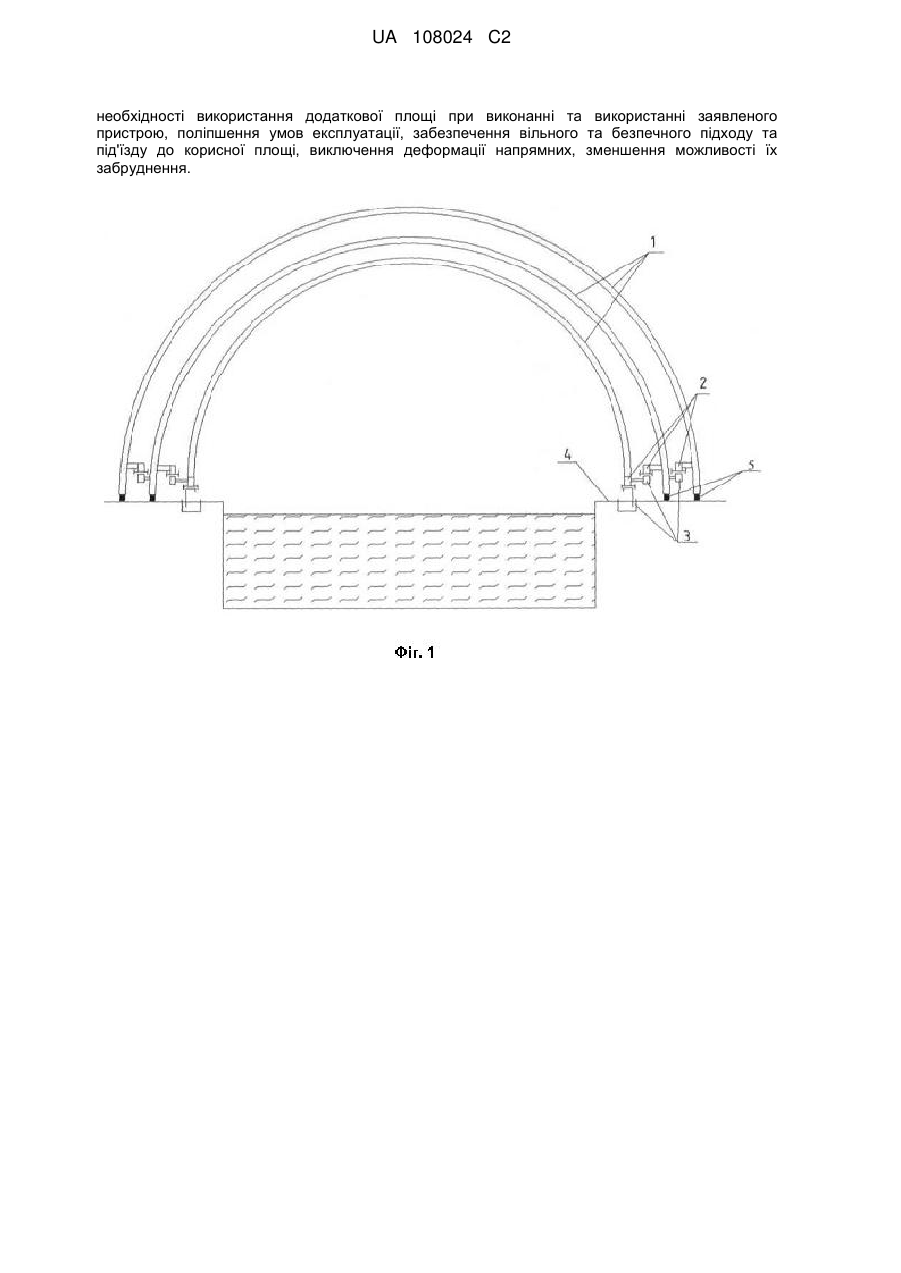

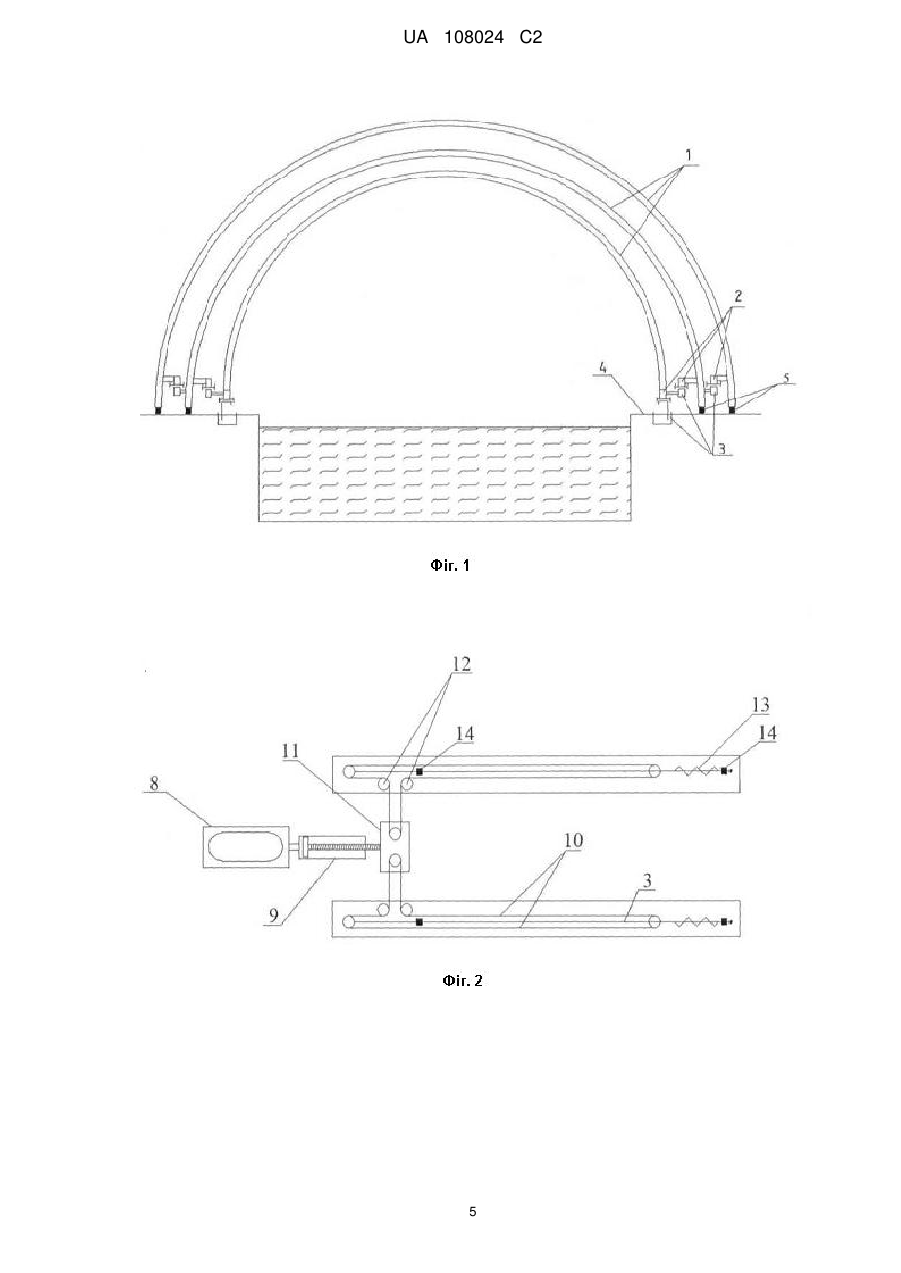

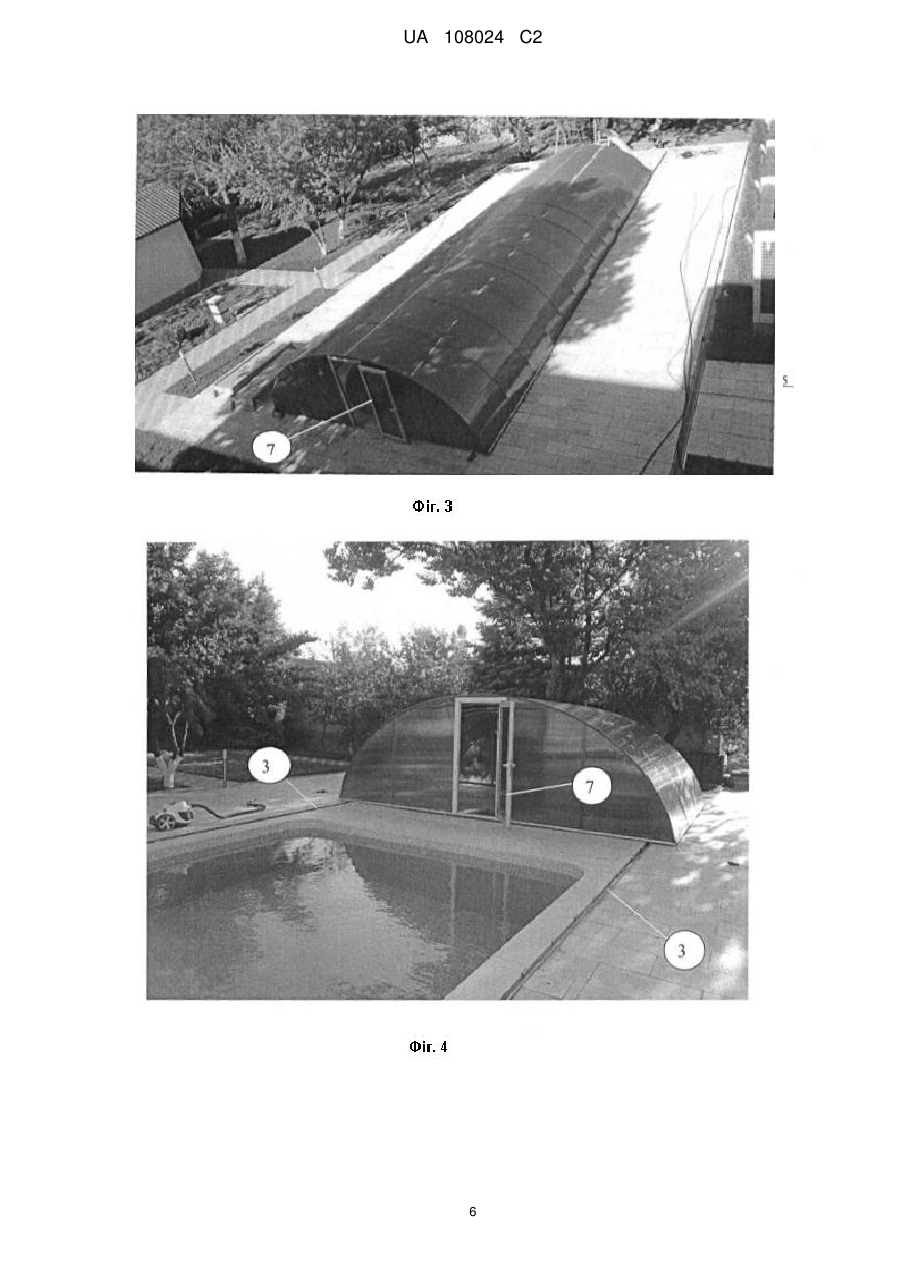

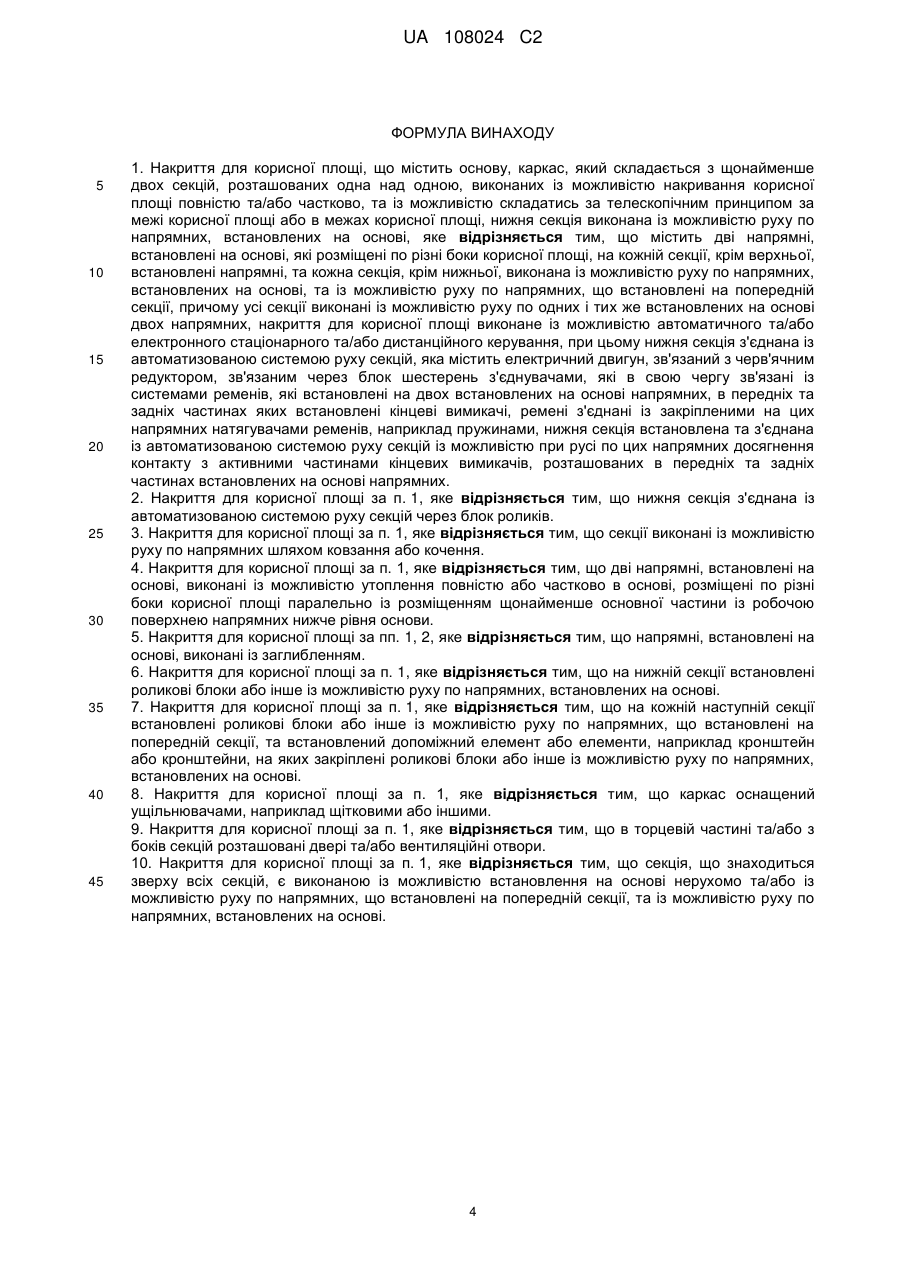

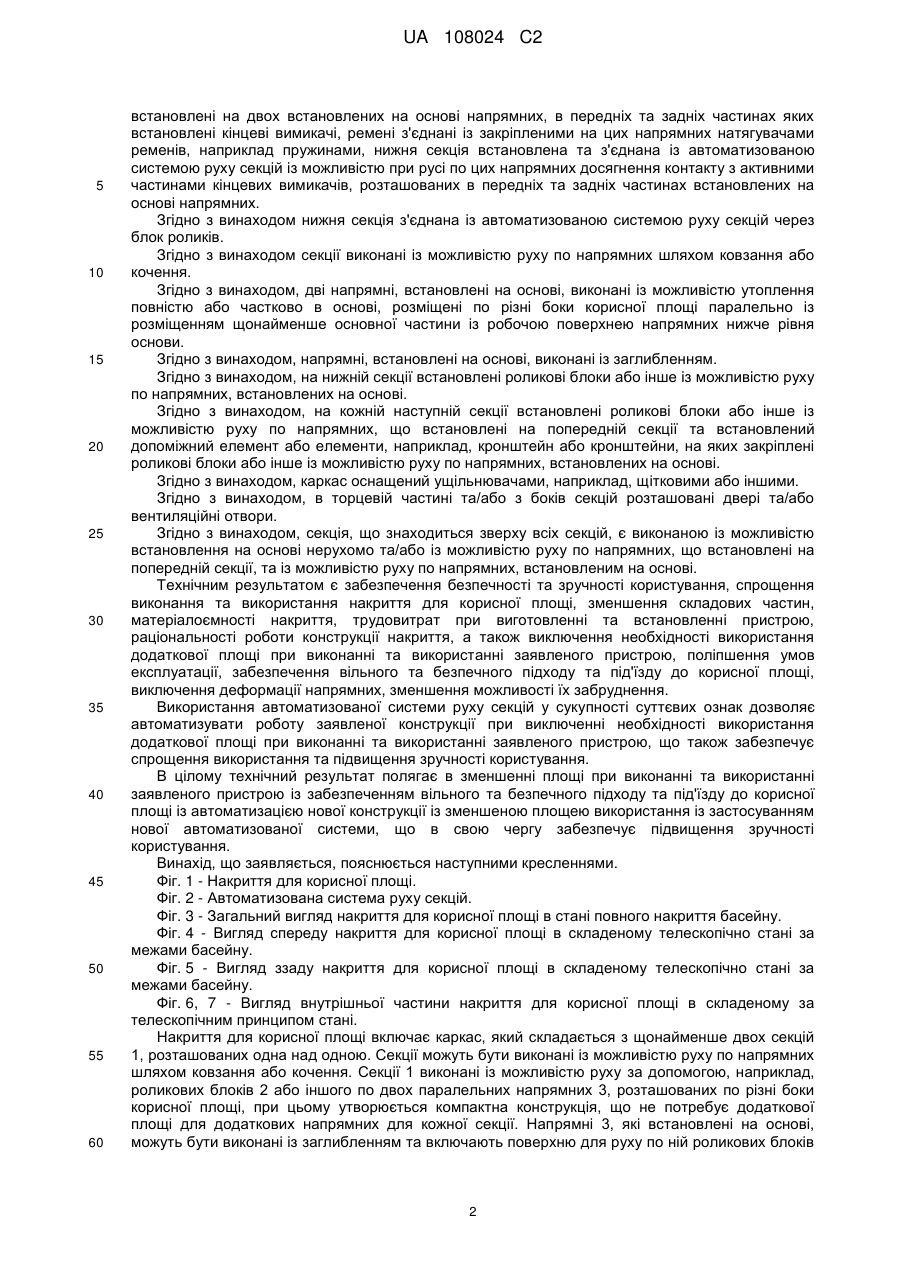

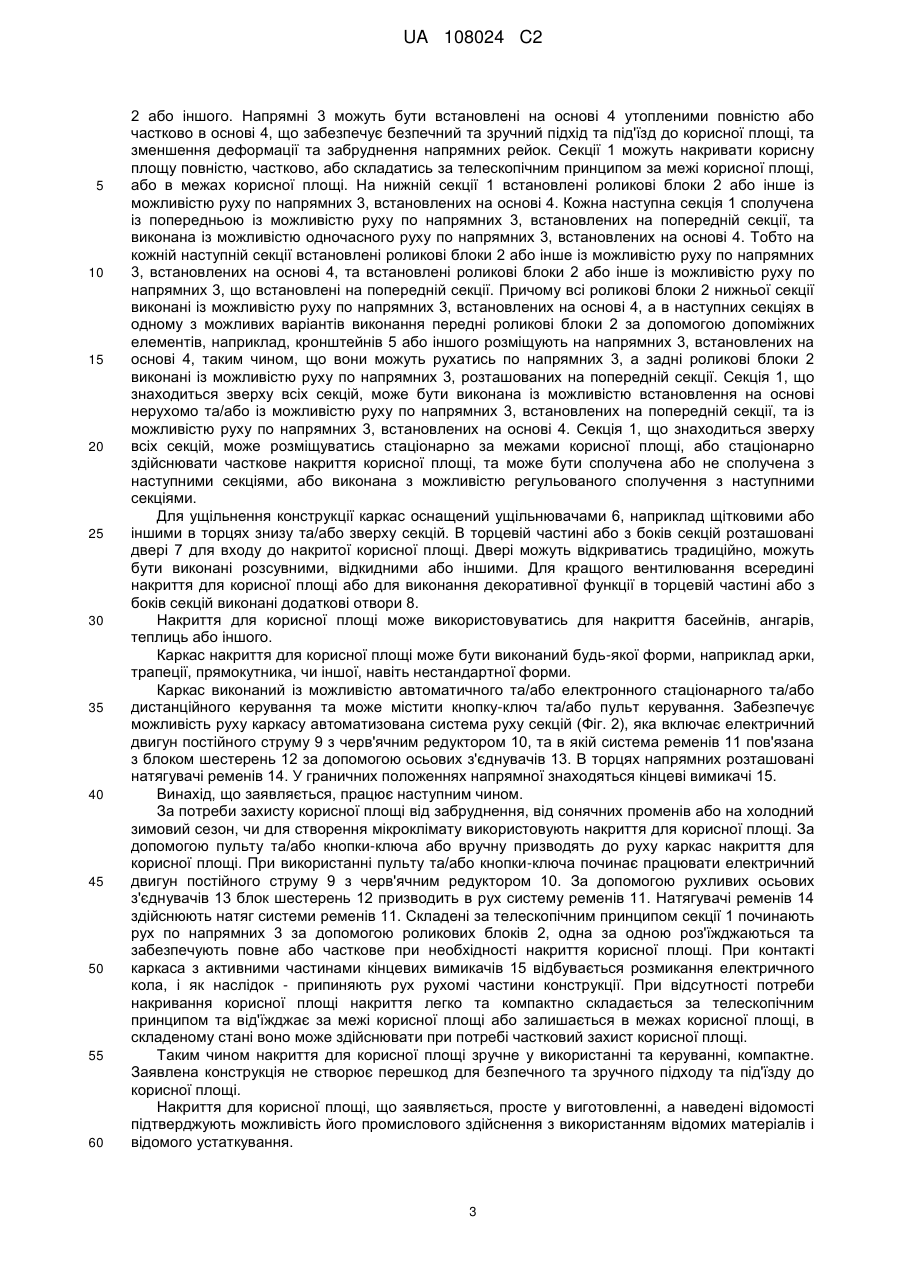

Реферат: Накриття для корисної площі містить каркас, який складається з щонайменше двох секцій, розташованих одна над одною, виконаних із можливістю руху по напрямних, із можливістю накривання корисної площі повністю та/або частково, та із можливістю складатись за телескопічним принципом за межі корисної площі або в межах корисної площі, містить дві напрямні, встановлені на основі, які розміщені по різні боки корисної площі. Нижня секція виконана із можливістю руху по напрямних, встановлених на основі, а кожна наступна секція виконана із можливістю руху по напрямних, встановлених на основі, та із можливістю руху по напрямних, що встановлені на попередній секції. Секції виконані із можливістю руху по напрямних шляхом ковзання або кочення. Дві напрямні, встановлені на основі, виконані із можливістю утоплення повністю або частково в основі, розміщені по різні боки корисної площі паралельно із розміщенням щонайменше основної частини із робочою поверхнею напрямних нижче рівня основи. Секція, що знаходиться зверху всіх секцій, виконана з можливістю встановлення на основі нерухомо та/або із можливістю руху по напрямних, що встановлені на попередній секції, та із можливістю руху по напрямних, встановленим на основі. Накриття для корисної площі виконане із можливістю автоматичного та/або електронного стаціонарного та/або дистанційного керування. Технічним результатом є забезпечення безпечності та зручності користування, спрощення виконання та використання накриття для корисної площі, зменшення складових частин, матеріалоємності накриття, трудовитрат при виготовленні та встановленні пристрою, раціональності роботи конструкції накриття, а також виключення UA 108024 C2 (12) UA 108024 C2 необхідності використання додаткової площі при виконанні та використанні заявленого пристрою, поліпшення умов експлуатації, забезпечення вільного та безпечного підходу та під'їзду до корисної площі, виключення деформації напрямних, зменшення можливості їх забруднення. UA 108024 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до будівництва і може бути застосований для накривання корисної площі з метою захисту від наслідків атмосферних явищ, захисту від впливу сонячних променів або на холодний зимовий сезон, забруднення, або для створення мікроклімату, чи іншого, а саме як накриття для басейнів, теплиць, ангарів, стоянки для автомобіля або іншого. З рівня техніки відомий басейн зі стіною (3) (патент Російської Федерації на корисну модель № 79126, опубл. від 20.12.2008 p.), що утворює із дном (2) цільну пустотілу ємність, по краю якої (4) уздовж периметра басейну (1) розміщена горизонтальна крайка (20) і стіна якої (3) оснащена вертикальним армуванням (21), що відрізняється тим, що на крайці (20), міцно з'єднаної зі стіною (3), принаймні, уздовж частини її зовнішнього периметра, закріплений несучий елемент (30) з кільцевими або прямими напрямними профілями для пересування (31) для переміщення нижніх країв елементів (41) павільйону (40) басейну (1) шляхом ковзання або кочення, причому вертикальна арматури (21) плоскої форми встановлена між стіною (3) і крайкою басейну (20) і міцно з'єднана з ними. До недоліків відомого пристрою слід віднести складність конструкції, трудомісткість виготовлення, високу матеріалоємність. Використання для кожного елементу павільйону (кожної секції) окремих напрямних профілів, які встановлені на основі з двох сторін басейну, по два для кожної рухомої секції павільйону, призводить до використання зайвої великої площі, потребує високої трудомісткості та матеріалоємності при створенні та встановленні відомого пристрою, також призводить до створення перешкод при підході або під'їзді до корисної площі, що призводить до незручності використання. А те, що напрямні профілі знаходяться вище рівня основи, також ускладнює підхід або під'їзд до площі, що накривається. Найбільш близьким за технічною суттю є зсувний павільйон або накриття для басейну виробництва компанії "Компал" [compal.kh.ua]. Павільйони і накриття для басейнів являють собою мобільну конструкцію арочної форми. Накриття включає каркас, який складається з секцій, розташованих одна над одною, виконаних із можливістю руху по напрямних, із можливістю накривання корисної площі повністю та/або частково, та із можливістю складатись за телескопічним принципом за межі корисної площі або в межах корисної площі. Конструкція накриття дозволяє відкривати або накривати басейн, а секції при зсуванні наїжджають за телескопічним принципом одна на іншу. Секції переміщуються по напрямних, причому кожна секція - по індивідуальних напрямних, встановлених на основі поруч в кілька рядів з кожної бокової сторони корисної площі. Напрямні, розташовані по обидва боки басейну, виконані повністю вище рівня основи. Секції переміщуються у міру потреби за телескопічним принципом за лінію периметру басейну. Недоліками найближчого аналогу є те, що використання для кожної секції окремих напрямних, які встановлені на основі з двох сторін басейну, по дві для кожної рухомої частини (секції) конструкції призводить до використання зайвої великої площі, потребує високої трудомісткості та матеріалоємності при створенні та встановленні відомого пристрою, також призводить до створення перешкод при підході або під'їзді до корисної площі, що призводить до незручності використання. А те, що напрямні знаходяться вище рівня основи, також ускладнює підхід або під'їзд до площі, що накривається. З цієї ж причини напрямні більш схильні до деформації і забруднення. До того ж велика кількість встановлених на основі та конструктивне виконання напрямних є небезпечним та може призвести до травмування дітей, дорослих або тварин. Відомий пристрій складний у виконанні, небезпечний у використанні, потребує зайвих витрат матеріалу, складових. В основу винаходу поставлена задача створення нового раціонального, зручного у використанні, безпечного та компактного накриття для корисної площі. Поставлена задача досягається тим, що накриття для корисної площі, що містить основу, каркас, який складається з щонайменше двох секцій, розташованих одна над одною, виконаних із можливістю накривання корисної площі повністю та/або частково, та із можливістю складатись за телескопічним принципом за межі корисної площі або в межах корисної площі, нижня секція виконана із можливістю руху по напрямних, встановлених на основі, згідно з винаходом, містить дві напрямні, встановлені на основі, які розміщені по різні боки корисної площі, на кожній секції, крім верхньої, встановлені напрямні, та кожна секція, крім нижньої, виконана із можливістю руху по напрямних, встановлених на основі, та із можливістю руху по напрямних, що встановлені на попередній секції, причому усі секції виконані із можливістю руху по одних і тих же встановлених на основі двох напрямних, накриття для корисної площі виконане із можливістю автоматичного та/або електронного стаціонарного та/або дистанційного керування, при цьому нижня секція з'єднана із автоматизованою системою руху секцій, яка містить електричний двигун, зв'язаний з черв'ячним редуктором, зв'язаним через блок шестерень із осьовими з'єднувачами, які в свою чергу зв'язані із системами ременів, які 1 UA 108024 C2 5 10 15 20 25 30 35 40 45 50 55 60 встановлені на двох встановлених на основі напрямних, в передніх та задніх частинах яких встановлені кінцеві вимикачі, ремені з'єднані із закріпленими на цих напрямних натягувачами ременів, наприклад пружинами, нижня секція встановлена та з'єднана із автоматизованою системою руху секцій із можливістю при русі по цих напрямних досягнення контакту з активними частинами кінцевих вимикачів, розташованих в передніх та задніх частинах встановлених на основі напрямних. Згідно з винаходом нижня секція з'єднана із автоматизованою системою руху секцій через блок роликів. Згідно з винаходом секції виконані із можливістю руху по напрямних шляхом ковзання або кочення. Згідно з винаходом, дві напрямні, встановлені на основі, виконані із можливістю утоплення повністю або частково в основі, розміщені по різні боки корисної площі паралельно із розміщенням щонайменше основної частини із робочою поверхнею напрямних нижче рівня основи. Згідно з винаходом, напрямні, встановлені на основі, виконані із заглибленням. Згідно з винаходом, на нижній секції встановлені роликові блоки або інше із можливістю руху по напрямних, встановлених на основі. Згідно з винаходом, на кожній наступній секції встановлені роликові блоки або інше із можливістю руху по напрямних, що встановлені на попередній секції та встановлений допоміжний елемент або елементи, наприклад, кронштейн або кронштейни, на яких закріплені роликові блоки або інше із можливістю руху по напрямних, встановлених на основі. Згідно з винаходом, каркас оснащений ущільнювачами, наприклад, щітковими або іншими. Згідно з винаходом, в торцевій частині та/або з боків секцій розташовані двері та/або вентиляційні отвори. Згідно з винаходом, секція, що знаходиться зверху всіх секцій, є виконаною із можливістю встановлення на основі нерухомо та/або із можливістю руху по напрямних, що встановлені на попередній секції, та із можливістю руху по напрямних, встановленим на основі. Технічним результатом є забезпечення безпечності та зручності користування, спрощення виконання та використання накриття для корисної площі, зменшення складових частин, матеріалоємності накриття, трудовитрат при виготовленні та встановленні пристрою, раціональності роботи конструкції накриття, а також виключення необхідності використання додаткової площі при виконанні та використанні заявленого пристрою, поліпшення умов експлуатації, забезпечення вільного та безпечного підходу та під'їзду до корисної площі, виключення деформації напрямних, зменшення можливості їх забруднення. Використання автоматизованої системи руху секцій у сукупності суттєвих ознак дозволяє автоматизувати роботу заявленої конструкції при виключенні необхідності використання додаткової площі при виконанні та використанні заявленого пристрою, що також забезпечує спрощення використання та підвищення зручності користування. В цілому технічний результат полягає в зменшенні площі при виконанні та використанні заявленого пристрою із забезпеченням вільного та безпечного підходу та під'їзду до корисної площі із автоматизацією нової конструкції із зменшеною площею використання із застосуванням нової автоматизованої системи, що в свою чергу забезпечує підвищення зручності користування. Винахід, що заявляється, пояснюється наступними кресленнями. Фіг. 1 - Накриття для корисної площі. Фіг. 2 - Автоматизована система руху секцій. Фіг. 3 - Загальний вигляд накриття для корисної площі в стані повного накриття басейну. Фіг. 4 - Вигляд спереду накриття для корисної площі в складеному телескопічно стані за межами басейну. Фіг. 5 - Вигляд ззаду накриття для корисної площі в складеному телескопічно стані за межами басейну. Фіг. 6, 7 - Вигляд внутрішньої частини накриття для корисної площі в складеному за телескопічним принципом стані. Накриття для корисної площі включає каркас, який складається з щонайменше двох секцій 1, розташованих одна над одною. Секції можуть бути виконані із можливістю руху по напрямних шляхом ковзання або кочення. Секції 1 виконані із можливістю руху за допомогою, наприклад, роликових блоків 2 або іншого по двох паралельних напрямних 3, розташованих по різні боки корисної площі, при цьому утворюється компактна конструкція, що не потребує додаткової площі для додаткових напрямних для кожної секції. Напрямні 3, які встановлені на основі, можуть бути виконані із заглибленням та включають поверхню для руху по ній роликових блоків 2 UA 108024 C2 5 10 15 20 25 30 35 40 45 50 55 60 2 або іншого. Напрямні 3 можуть бути встановлені на основі 4 утопленими повністю або частково в основі 4, що забезпечує безпечний та зручний підхід та під'їзд до корисної площі, та зменшення деформації та забруднення напрямних рейок. Секції 1 можуть накривати корисну площу повністю, частково, або складатись за телескопічним принципом за межі корисної площі, або в межах корисної площі. На нижній секції 1 встановлені роликові блоки 2 або інше із можливістю руху по напрямних 3, встановлених на основі 4. Кожна наступна секція 1 сполучена із попередньою із можливістю руху по напрямних 3, встановлених на попередній секції, та виконана із можливістю одночасного руху по напрямних 3, встановлених на основі 4. Тобто на кожній наступній секції встановлені роликові блоки 2 або інше із можливістю руху по напрямних 3, встановлених на основі 4, та встановлені роликові блоки 2 або інше із можливістю руху по напрямних 3, що встановлені на попередній секції. Причому всі роликові блоки 2 нижньої секції виконані із можливістю руху по напрямних 3, встановлених на основі 4, а в наступних секціях в одному з можливих варіантів виконання передні роликові блоки 2 за допомогою допоміжних елементів, наприклад, кронштейнів 5 або іншого розміщують на напрямних 3, встановлених на основі 4, таким чином, що вони можуть рухатись по напрямних 3, а задні роликові блоки 2 виконані із можливістю руху по напрямних 3, розташованих на попередній секції. Секція 1, що знаходиться зверху всіх секцій, може бути виконана із можливістю встановлення на основі нерухомо та/або із можливістю руху по напрямних 3, встановлених на попередній секції, та із можливістю руху по напрямних 3, встановлених на основі 4. Секція 1, що знаходиться зверху всіх секцій, може розміщуватись стаціонарно за межами корисної площі, або стаціонарно здійснювати часткове накриття корисної площі, таможе бути сполучена або не сполучена з наступними секціями, або виконана з можливістю регульованого сполучення з наступними секціями. Для ущільнення конструкції каркас оснащений ущільнювачами 6, наприклад щітковими або іншими в торцях знизу та/або зверху секцій. В торцевій частині або з боків секцій розташовані двері 7 для входу до накритої корисної площі. Двері можуть відкриватись традиційно, можуть бути виконані розсувними, відкидними або іншими. Для кращого вентилювання всередині накриття для корисної площі або для виконання декоративної функції в торцевій частині або з боків секцій виконані додаткові отвори 8. Накриття для корисної площі може використовуватись для накриття басейнів, ангарів, теплиць або іншого. Каркас накриття для корисної площі може бути виконаний будь-якої форми, наприклад арки, трапеції, прямокутника, чи іншої, навіть нестандартної форми. Каркас виконаний із можливістю автоматичного та/або електронного стаціонарного та/або дистанційного керування та може містити кнопку-ключ та/або пульт керування. Забезпечує можливість руху каркасу автоматизована система руху секцій (Фіг. 2), яка включає електричний двигун постійного струму 9 з черв'ячним редуктором 10, та в якій система ременів 11 пов'язана з блоком шестерень 12 за допомогою осьових з'єднувачів 13. В торцях напрямних розташовані натягувачі ременів 14. У граничних положеннях напрямної знаходяться кінцеві вимикачі 15. Винахід, що заявляється, працює наступним чином. За потреби захисту корисної площі від забруднення, від сонячних променів або на холодний зимовий сезон, чи для створення мікроклімату використовують накриття для корисної площі. За допомогою пульту та/або кнопки-ключа або вручну призводять до руху каркас накриття для корисної площі. При використанні пульту та/або кнопки-ключа починає працювати електричний двигун постійного струму 9 з черв'ячним редуктором 10. За допомогою рухливих осьових з'єднувачів 13 блок шестерень 12 призводить в рух систему ременів 11. Натягувачі ременів 14 здійснюють натяг системи ременів 11. Складені за телескопічним принципом секції 1 починають рух по напрямних 3 за допомогою роликових блоків 2, одна за одною роз'їжджаються та забезпечують повне або часткове при необхідності накриття корисної площі. При контакті каркаса з активними частинами кінцевих вимикачів 15 відбувається розмикання електричного кола, і як наслідок - припиняють рух рухомі частини конструкції. При відсутності потреби накривання корисної площі накриття легко та компактно складається за телескопічним принципом та від'їжджає за межі корисної площі або залишається в межах корисної площі, в складеному стані воно може здійснювати при потребі частковий захист корисної площі. Таким чином накриття для корисної площі зручне у використанні та керуванні, компактне. Заявлена конструкція не створює перешкод для безпечного та зручного підходу та під'їзду до корисної площі. Накриття для корисної площі, що заявляється, просте у виготовленні, а наведені відомості підтверджують можливість його промислового здійснення з використанням відомих матеріалів і відомого устаткування. 3 UA 108024 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 1. Накриття для корисної площі, що містить основу, каркас, який складається з щонайменше двох секцій, розташованих одна над одною, виконаних із можливістю накривання корисної площі повністю та/або частково, та із можливістю складатись за телескопічним принципом за межі корисної площі або в межах корисної площі, нижня секція виконана із можливістю руху по напрямних, встановлених на основі, яке відрізняється тим, що містить дві напрямні, встановлені на основі, які розміщені по різні боки корисної площі, на кожній секції, крім верхньої, встановлені напрямні, та кожна секція, крім нижньої, виконана із можливістю руху по напрямних, встановлених на основі, та із можливістю руху по напрямних, що встановлені на попередній секції, причому усі секції виконані із можливістю руху по одних і тих же встановлених на основі двох напрямних, накриття для корисної площі виконане із можливістю автоматичного та/або електронного стаціонарного та/або дистанційного керування, при цьому нижня секція з'єднана із автоматизованою системою руху секцій, яка містить електричний двигун, зв'язаний з черв'ячним редуктором, зв'язаним через блок шестерень з'єднувачами, які в свою чергу зв'язані із системами ременів, які встановлені на двох встановлених на основі напрямних, в передніх та задніх частинах яких встановлені кінцеві вимикачі, ремені з'єднані із закріпленими на цих напрямних натягувачами ременів, наприклад пружинами, нижня секція встановлена та з'єднана із автоматизованою системою руху секцій із можливістю при русі по цих напрямних досягнення контакту з активними частинами кінцевих вимикачів, розташованих в передніх та задніх частинах встановлених на основі напрямних. 2. Накриття для корисної площі за п. 1, яке відрізняється тим, що нижня секція з'єднана із автоматизованою системою руху секцій через блок роликів. 3. Накриття для корисної площі за п. 1, яке відрізняється тим, що секції виконані із можливістю руху по напрямних шляхом ковзання або кочення. 4. Накриття для корисної площі за п. 1, яке відрізняється тим, що дві напрямні, встановлені на основі, виконані із можливістю утоплення повністю або частково в основі, розміщені по різні боки корисної площі паралельно із розміщенням щонайменше основної частини із робочою поверхнею напрямних нижче рівня основи. 5. Накриття для корисної площі за пп. 1, 2, яке відрізняється тим, що напрямні, встановлені на основі, виконані із заглибленням. 6. Накриття для корисної площі за п. 1, яке відрізняється тим, що на нижній секції встановлені роликові блоки або інше із можливістю руху по напрямних, встановлених на основі. 7. Накриття для корисної площі за п. 1, яке відрізняється тим, що на кожній наступній секції встановлені роликові блоки або інше із можливістю руху по напрямних, що встановлені на попередній секції, та встановлений допоміжний елемент або елементи, наприклад кронштейн або кронштейни, на яких закріплені роликові блоки або інше із можливістю руху по напрямних, встановлених на основі. 8. Накриття для корисної площі за п. 1, яке відрізняється тим, що каркас оснащений ущільнювачами, наприклад щітковими або іншими. 9. Накриття для корисної площі за п. 1, яке відрізняється тим, що в торцевій частині та/або з боків секцій розташовані двері та/або вентиляційні отвори. 10. Накриття для корисної площі за п. 1, яке відрізняється тим, що секція, що знаходиться зверху всіх секцій, є виконаною із можливістю встановлення на основі нерухомо та/або із можливістю руху по напрямних, що встановлені на попередній секції, та із можливістю руху по напрямних, встановлених на основі. 4 UA 108024 C2 5 UA 108024 C2 6 UA 108024 C2 7 UA 108024 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
