Стос взаємно складених вбирних листових продуктів

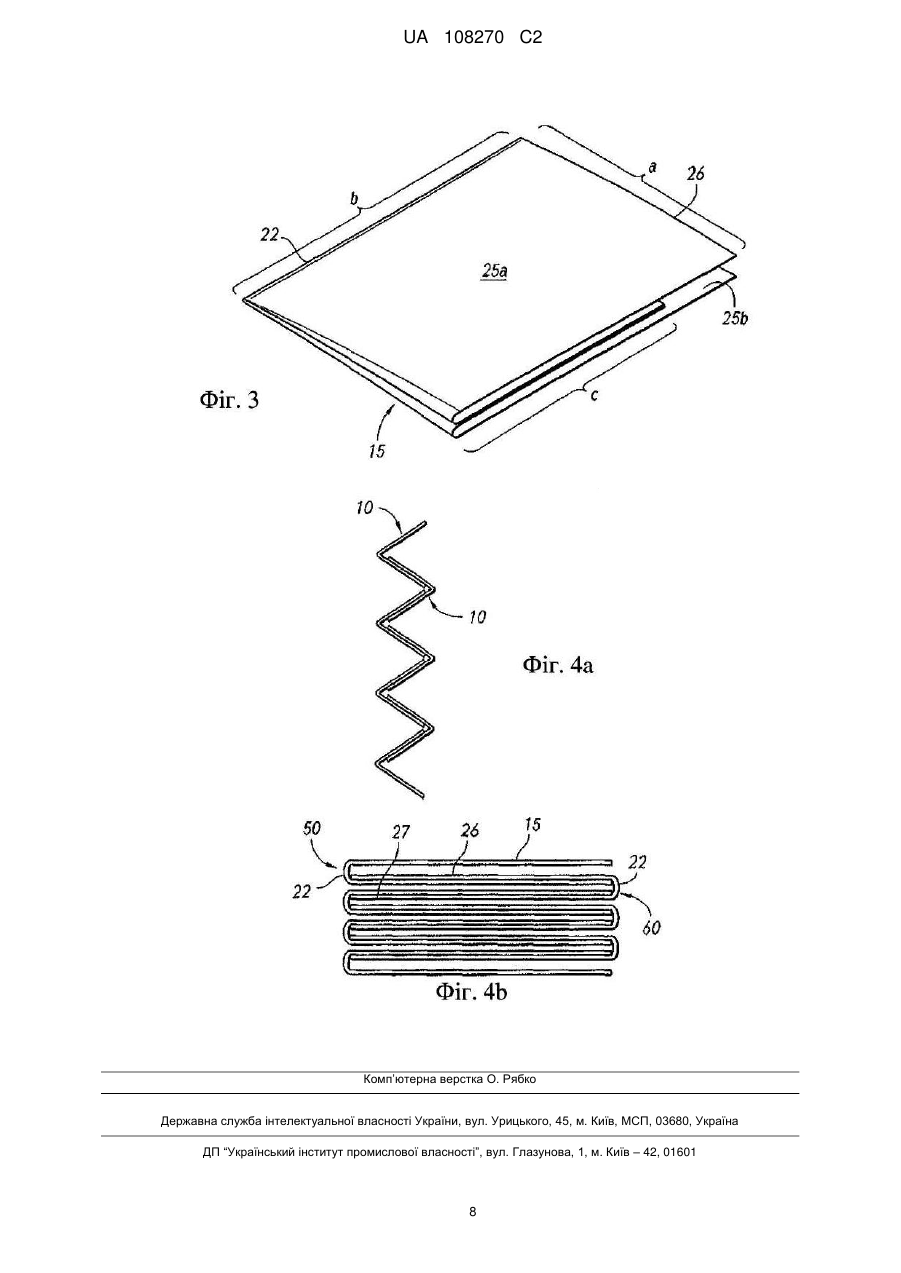

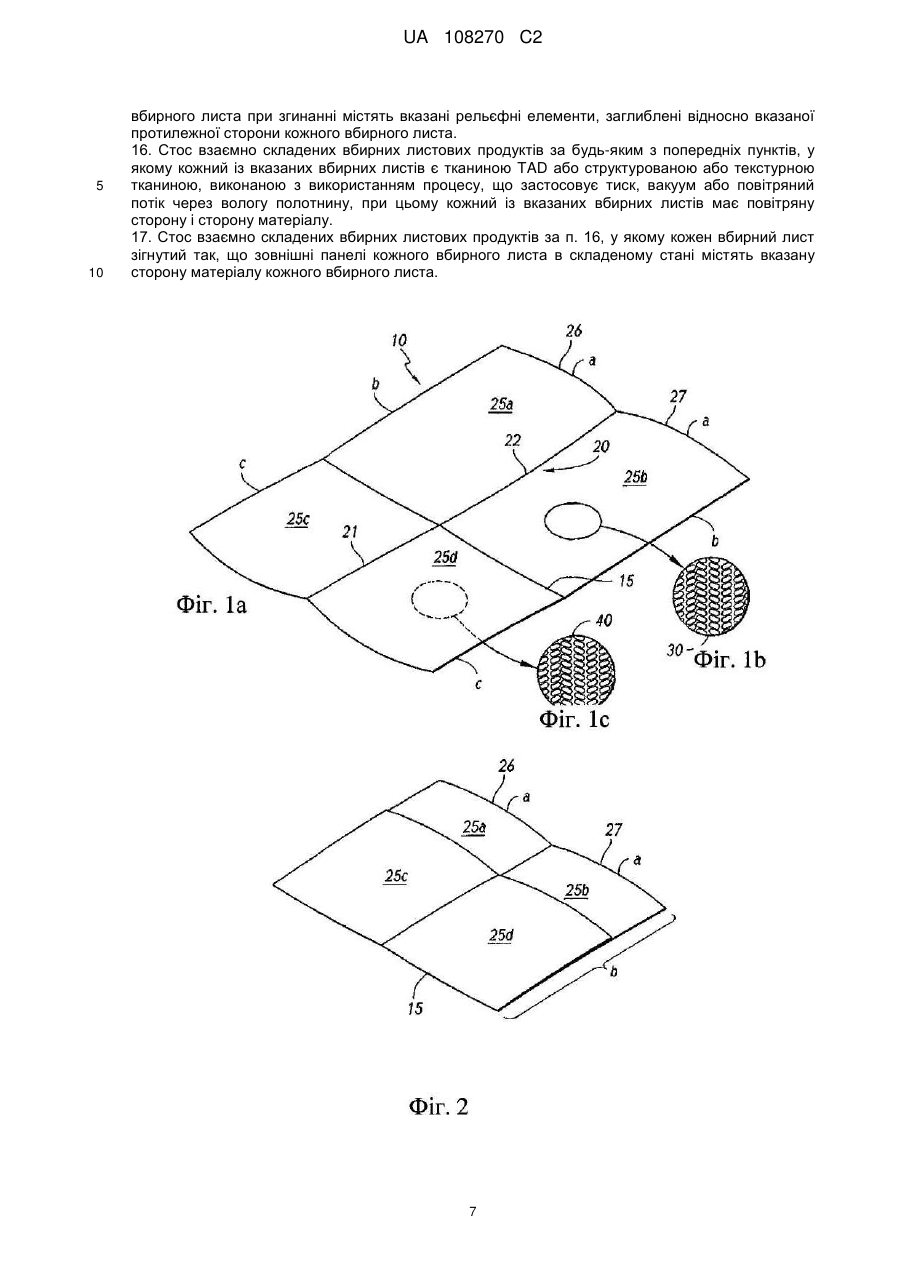

Реферат: Стос взаємно складених вбирних листових продуктів містить множину вбирних аркушів, кожний з який складений сам щонайменше двічі навколо осей, перпендикулярних одна одній. Кожен лист містить перший згин, зміщений від лінії, паралельної першому згину, що розділяє навпіл лист, і другий згин, що приблизно розділяє навпіл лист у напрямку, перпендикулярному першому згину. Кожен лист зігнутий так, що зміщені ділянки листа розташовані усередині складеного листа. Вбирні аркуші переважно мають рельєф тиснення поверхні у вигляді заданого малюнка або візерунка. Кожний із вбирних аркушів у стосі містить щонайменше одну пару панелей, складених між парою суміжних панелей іншого із вбирних аркушів у стосі. UA 108270 C2 (12) UA 108270 C2 UA 108270 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід стосується стосу взаємно складених вбирних листових продуктів і, переважно, але необов'язково, стосу взаємно складених паперових серветок із заданим малюнком, виконаним шляхом тиснення або виконання шляхом сушіння наскрізним потоком повітря ("TAD") або технології структурованої тканини Рівень техніки В організаціях загального харчування й у громадських туалетах складені паперові продукти, такі як паперові серветки, звичайно забезпечені в дозаторах, з яких клієнти цих організацій можуть витягати продукти. У той час як паперові серветки вищої якості незмінно контролюються персоналом, тобто, доставляються індивідуально офіціантом або офіціанткою, проте, бажано забезпечити паперові продукти, видані для застосування споживачем, які сприймаються як такі, що мають відносно високу якість. Взаємно складені паперові продукти, зокрема, взаємно складені паперові серветки, мають перевагу в тому, що їхній можна завантажити у видавальний пристрій, лицьова панель якого взаємодіє зі стосом серветок, щоб споживачі могли витягати по одній серветці за раз. Завдяки цьому споживачі витягають менше серветок, ніж, якщо було б можливо витягати групу серветок одночасно, хоча стос паперових продуктів відповідно до винаходу може використовуватися у видавальних пристроях, що сприяють як видачі одного продукту за раз, так і групи. Взаємно складені паперові серветки, застосовувані в умовах видачі користувачу, включають серветки, складені тільки один раз. Патентна Джерела інформації: описує ряд конструкцій взаємно складених паперових серветок, що мають кілька паралельних згинів, наприклад, у Патентах США № 5,118,554; 6,090,467 і 6,213,346. Паперові серветки, складені один раз (що іноді також називаються "зігнуті наполовину", коли згин розділяє серветку навпіл, або "зміщено зігнуті", коли цього не відбувається), мають недолік у тому, що, для досягнення даної загальної вбирної здатності вага основи нескладеного листа серветки повинна бути відносно високою. Це, у свою чергу, приводить до відносно низької м'якості і здатності до складання, обидві з яких важливі для сприйняття споживачем загальної якості серветки. Забезпечення декількох паралельних згинів у серветці має очевидне обмеження в тому, що серветка має відносно видовжену форму в напрямку, паралельному згинам, до того як початкову заготовку розрізають на відносно більш витягнуту форму в напрямку, перпендикулярному згинам. Такі взаємно складені паперові серветки також включають серветки, зігнуті щонайменше двічі навколо осей, перпендикулярних одна одній, як описано в Патенті США (заявник) № 7,611,765, включеному сюди повністю. У варіантах виконання по даному патенту, у якому кожний із двох згинів розділяє навпіл основний лист серветки, область незігнутого листа складає приблизно площу чотирьох зігнутих серветок. В опублікованій Патентній заявці США № 2010/0055391 описана група зігнутих листових матеріалів, у якому кожен лист спочатку складають по середньому згині, а потім складають у перпендикулярному напрямку в положенні, зміщеному від центра. Однак взаємно складений стос таких матеріалів піддається певним обмеженням, виходячи з його зовнішнього вигляду і видачі, як описано тут. Суть винаходу Отже, завдання винаходу полягає у вживанні заходів по усуненню або пом'якшенню, щонайменше частково, недоліків, описаних вище відносно відповідного рівня техніки, шляхом забезпечення стосу взаємно складених вбирних листових продуктів, кожний з який складений сам щонайменше двічі навколо осей, перпендикулярних одна одній, крім того, продукти переважно, але необов'язково містять рельєф поверхні з заданим малюнком або візерунком, виконаним тисненням або TAD або виконанням структурованої тканини. Складені вбирні листові продукти за винаходом містять перший згин, навмисно зміщений від паралельної лінії, що розділяє навпіл лист, і другий згин, що переважно розділяє навпіл лист у перпендикулярному напрямку. Складені вбирні листові продукти за винаходом переважно є одношаровими паперовими серветками, що мають основну вагу від близько 10 до 20 фунтів на нескладений лист. Більш переважно основна вага серветок за винаходом складає від близько 11 до 17 фунтів, ще більш переважно від 12 до 15 фунтів, і найбільш переважно - близько 13 фунтів. Вираження основної ваги у фунтах, як використовується тут, стосується стосу з 500 нескладених одношарових аркушів, кожний з який має розмір 24×36 дюймів. Термін "вбирні листові продукти", як використовується тут, охоплює не тільки паперові продукти, такі як паперові серветки, а також вбирні неткані матеріали, звичайно не 1 UA 108270 C2 5 10 15 20 25 30 35 40 45 50 55 60 класифіковані як папір або тканина. Такі неткані матеріали включають чисті неткані або змішані полотна з нетканого матеріалу/целюлози полотна, властивості яких схожі з гігієнічним папером, але які основані, наприклад, на нетканих матеріалах або матеріалах, укладених повітрям, що містять малу кількість синтетичних волокон, зв'язувальних речовин, засобів для збереження міцності в мокрому стані і тому подібних. Приклад такого матеріалу - гідравлічно сплетений нетканий матеріал, виконаний вологим формуванням або за допомогою піни, що містить щонайменше 30 ваг. % волокон пульпи і щонайменше 20 ваг. % штучних волокон або ниток. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Інші задачі, ознаки і переваги винаходу стануть більш очевидні після прочитання наступного докладного опису переважних варіантів виконання винаходу, приведених з посиланням на супровідні креслення, на яких: Фіг. 1(а) - вигляд у перспективі окремої незігнутої серветки по першому варіанту виконання даного винаходу; Фіг. 1(b) - деталь, що зображує малюнок тиснення, нанесений на лицьову сторону серветки по Фіг. 1(а); Фіг. 1(с) - деталь, що зображує малюнок тиснення, нанесений на зворотну сторону серветки по Фіг. 1(а); Фіг. 2 - вигляд у перспективі окремої серветки по варіанту виконання по Фіг. 1(а) даного винаходу, у якому тільки другий згин розгорнутий; Фіг. 3 - вигляд у перспективі окремої серветки по варіанту виконання по Фіг. 1(а) даного винаходу, у якому жоден згин не розгорнутий; Фіг. 4(а) - схематичний вигляд взаємно складеної конфігурації стосу складених вбирних листових продуктів по варіанту виконання по Фіг. 1(а); і Фіг. 4(b) - схематичний вигляд у поперечному перерізі стосу серветок варіанта виконання по Фіг. 4(а). Докладний опис переважних варіантів виконання На Фіг. 1(а) показаний лист вбирного матеріалу 10, який був складений за винаходом, а потім розгорнутий. Лист вбирного матеріалу в даному варіанті виконання до згинання переважно має розміри близько 8,5×11 дюймів. Однак дані розміри, безсумнівно, можуть бути змінені для окремого бажаного застосування продукту. Лист 10 спочатку складають по згину 15, і потім складають другий раз по згину 20, перпендикулярному згину 15. Згин 15 є паралельним коротким сторонам листа 10, відповідно, у даному варіанті виконання має довжину 8,5 дюймів. Коли вбирний лист є неквадратним прямокутником, перший згин переважно є паралельним коротким сторонам прямокутника, і, таким чином, перпендикулярний довгим сторонам. Перший згин 15 навмисно зміщений від паралельної лінії, яка розділяє навпіл лист 10. У цьому випадку згин 15 зміщений на близько 2 дюйми від цієї лінії, так що довжина листа 10 у даному варіанті виконання складає близько 6,5 дюймів від згину 15 до далекої короткої сторони листа 10 (позначеної "b" на Фіг. 1а) і на близько 4,5 дюйми від згину 15 до ближньої короткої сторони листа 10 (позначеної "с" на Фіг. 1а). Згин 15 звичайно розташований так, що довжина "b" не більше, ніж у три рази перевищує довжину "с", і щонайменше приблизно в 1,1 рази довжину "с". Переважно, довжина "b" не більше, ніж удвічі перевищує довжину "с" і щонайменше у 1,3 рази перевищує довжину "с". Розташування першого згину 15 також може бути визначене відносно довжини зміщення двох панелей, утворених цим згином, що означає різницю між розмірами "b" і "с" і, зокрема, співвідношення (b-с) до (b+с), що виражає зміщення відносно загальної довжини листа. Це співвідношення в даному варіанті виконання складає близько 0,18 ((6,5-4,5)/(6,5+4,5)). Звичайно це співвідношення переважно складає щонайменше близько 0,05 і не більше близько 0,48, більш переважно від близько 0,10 до близько 0,33. Другий згин 20 по суті розділяє навпіл лист 10, таким чином, утворюючи довжини "а", кожна з яких у даному варіанті виконання складає приблизно 4,25 дюйма. Краї панелі довжини "а" на далекій короткій стороні листа 10 позначені позиціями 26 і 27 на Фіг. 1а. Оскільки ширина "а" панелі складає половину довжини короткої сторони незігнутого вбирного листа (коли лист не квадратний), довжина "а" буде складати не більше половини суми довжин "b" і "с". Коли незігнутий лист є неквадратним прямокутником, його ширина, проте, переважно перевищує половину довжини, і, отже, довжина "а" переважно щонайменше складає чверть суми довжин "b" і "с". Згини 15 і 20, таким чином, утворюють чотири панелі 25а, 25b, 25с, 25d, при цьому кожна з панелей 25а і 25b у даному варіанті виконання має розмір близько 6,5×4,25 дюймів, при цьому кожна з панелей 25с і 25d має розмір близько 4,5×4,25 дюймів. 2 UA 108270 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згини 15 і 20 позначені тут як "перший" згин і "другий" згин відповідно. Дане позначення стосується не тільки послідовності, у якій згини нанесені, але також форми самих згинів. Зокрема, згин 15, перший згин, односторонньо загострений. Таким чином, по Фіг. 1а, обидві панелі 25а і 25 b незігнутого листа 10, як можна бачити на кресленні, трохи нахилені нагору від згину 15, також як панелі 25с і 25d. З іншого боку, згин 20, другий згин, загострений із протилежної сторони, що означає, що, коли лист 10 розгорнутий, панелі 25а і 25b незігнутого листа 10 трохи нахилені нагору від ділянки 22 згину 20, що продовжується від згину 15 до далекої короткої сторони листа 10, при цьому панелі 25с і 25d незігнутого листа 10 трохи нахилені униз від ділянки 21 згину 20, що продовжується від згину 15 до ближньої короткої сторони листа 10, коли він розгорнутий. Вбирні аркуші за винаходом можуть бути різних видів, включаючи, без обмеження, матеріал, виконаний сухим крепуванням; матеріал, виконаний вологим крепуванням; матеріал, крепований TAD (висушений наскрізним потоком повітря); матеріал, некрепований TAD; структурований або текстурований матеріал, виконаний з використанням процесу, що включає етап використання тиску, вакууму або потоку повітря, що проходить через вологе полотно (або їх комбінації) для виконання з вологого полотна матеріалу, що має форму, і наступного сушіння листа, що має форму, з використанням американського сушильного барабана або рядом парових сушарок або якими-небудь іншими засобами, включаючи без обмеження матеріал, виконаний з використанням процесу ATMOS, розробленого компанією Voith, або процесу NTT, розробленого компанією Metso; тканинний крепований матеріал, виконаний з використанням процесу, що включає етап передачі вологого полотна з несучої поверхні (стрічки конвеєра, тканини, повсті або рулону), що переміщується з однією швидкістю, на матеріал, що переміщується повільніше (щонайменше на 5 % повільніше), і наступного сушіння листа. Фахівці в даній галузі відзначать, що вказані процеси не є взаємовиключними, наприклад, процес некрепованого TAD може включати етап крепування матеріалу в процесі. Вбирні аркуші за винаходом переважно мають тиснення, зокрема, коли вони мають форму паперових серветок, папір яких виконаний на традиційному американському сушильному барабані/лінії, що утворюють сухе крепування. Як використовується тут, термін "тиснення" позначає тривимірний малюнок з малим рельєфом окремого малюнка або зображення. Таке тиснення може бути нанесено традиційним тиснильним валом під час етапу перетворення при виробництві серветки, переважно до згинання і складання, і/або може бути виконано вибраним малюнком тканини TAD, якщо серветки виконані технологією TAD. Подібним чином, термін "тиснення", як використовується тут, може включати малюнок, виконаний для одержання структурованої або текстурованої тканини за допомогою тканини, використовуваної для текстурного паперового виробництва, незалежно від того, чи включають тканини для текстурованого паперового виробництва додаткові окремі елементи дизайну (див., наприклад, Патент США № 7,624,765). Термін "тиснення", як використовується тут, однак, не включає другорядні нерівності поверхні, отримані на листі серветки за допомогою формуючого матеріалу, використовуваного в традиційному американському сушильному барабані/лінії, що утворює сухе крепування, нерівність поверхні якої не відображає якого-небудь заданого малюнка для сприйняття неозброєним оком. Коли вбирні аркуші за винаходом одержують тиснення під час етапу перетворення, що застосовує тиснильні вали, тиснильні вали переважно такого типу, у якому один вал має візерунок з виступами, що містить усі або більшість виступаючих тиснильних елементів, а інші вали мають візерунок з поглибленнями, що містить усі або більшість взаємодіючих заглиблених тиснильних елементів. На Фіг. 1b показаний елемент лицьової сторони листа 10, що демонструє малюнок тиснення, що містить множину рельєфних елементів 30, що виступають з непорушеної площини листа 10. Елементи 30, таким чином, утворюють сторону "з виступами" листа 10 з тисненням і послідовно утворені листом 10, що проходить між тиснильними валами з лицьовою стороною в контакті з валом з поглибленнями. Навпаки, на Фіг. 1з показаний елемент зворотної сторони листа 10, що демонструє малюнок тиснення, що містить множину рельєфних елементів 40, заглиблених на непорушеній площині листа 10. Крім того, рельєфні елементи 30 і 40 звичайно мають однакову структуру, як видно з протилежних сторін листа 10. Таким чином, елементи 40 утворюють "виступаючу" сторону листа 10 з тисненням, і послідовно утворюються листом, що проходить між тиснильними валами зі зворотною стороною в контакті з валом з поглибленнями. Переважно утворити згини 15 і 20 так, що охоплювані виступи 30 розташовуються на внутрішній стороні зігнутої серветки, а охоплюючі поглиблення 40 знаходяться на зовнішній стороні серветки. Дана орієнтація згинання відносно сторін малюнка тиснення служить для 3 UA 108270 C2 5 10 15 20 25 30 35 40 45 50 55 забезпечення удосконалення тактильних властивостей зовнішніх поверхонь серветки, у той же час, забезпечуючи удосконалену вбирну здатність завдяки тисненню. Таким чином, по Фіг. 1а, згин 15 утворюють так, що лицьові сторони панелей 25с і 25d лягають на лицьові сторони панелей 25а і 25b (як показано на Фіг. 2). У випадку TAD тканини або структурованої або текстурної тканини, на згинання аркушів переважно виявляється вплив, так що повітряна сторона аркушів розташована на внутрішній стороні зігнутої серветки, як описано вище в зв'язку з охоплюваними виступами, при цьому текстильна сторона аркушів потім розташовується на зовнішніх сторонах зігнутої серветки, як описано вище в зв'язку з охоплюючими поглибленнями 40. Особливий малюнок, нанесений за допомогою тиснення на серветки за винаходом, може змінюватися відповідно до застосування винаходу, як показано в Патенті № D462,530 (заявник) в одному з варіантів. Тиснення може являти собою безперервний малюнок на всій поверхні листа, як у випадку по Фіг. 6, або тиснення може бути нанесено тільки на вибрані області листа, наприклад, уздовж його периферії або межі. Коли вбирні аркуші за винаходом повинні використовуватися в комерційних установах, таких як ресторани швидкого харчування або універсами, може бути бажано, щоб на серветках було присутнє ім'я і/або логотип установи, де видаються серветки. У цьому випадку ім'я і/або логотип може бути виконаний тисненням або друком на серветці за допомогою фарби, що достатньо контрастує з кольором паперової маси, або комбінацією цих технологій. На Фіг. 2 серветка по Фіг. 1а розгорнута уздовж згину 20, а не уздовж згину 15. Таким чином, панелі 25с і 25d, видимі на Фіг. 2, розташовані на зворотній стороні листа 10 і несуть заглиблене тиснення 40, при цьому ділянки панелей 25а і 25b, видимі на Фіг. 2, знаходяться на лицьовій стороні листа 10 і несуть виступаюче тиснення 30. Оскільки єдині, потім відкриті, лицьові поверхні являють собою ділянки панелей 25а і 25b, не покриті меншими панелями 25с і 25d, згин 20 утворюється так, щоб привести в контакт відкриті ділянки панелей, так що повністю розгорнута серветка має вигляд, показаний на Фіг. 3. Відзначається, що в повністю складеній серветці по суті видимі тільки зворотні сторони панелей 25а і 25b, при цьому тільки зворотна сторона панелі 25а по суті видна на Фіг. 3. Крайові області серветки, як показано на Фіг. 3, дещо перебільшені для простоти розуміння, але фахівцям у даній галузі буде зрозуміло, що на практиці вони значно менші. Таким чином, зовнішня сторона серветки, не показана на Фіг. 3, тобто, зворотна сторона панелі 25b, по суті є дзеркальним відображенням показаного. Отже, споживач, що утримує складену серветку, по суті торкається тільки заглибленого тиснення 40. У значній мірі дана конфігурація згину також приховує нерівні розміри панелей 25а і 25b відносно панелей 25с і 25d, оскільки зміщення між цими панелями, показане на Фіг. 2, недостатньо очевидне споживачу, коли серветку додатково складають навколо згину 20 способом, показаним на Фіг. 3. Також можливо виконати згин 20 із протилежним гострим кінцем, так що накладені області відкриваються по обидва боки повністю складеної серветки. Подібним чином, згин 15 може бути виконаний з гострим кінцем, протилежним показаному на Фіг. 1а, при цьому заглиблене тиснення відкривається на зовнішніх поверхнях повністю складеної серветки. Можливість конфігурації згину за даним винаходом для приховання зміщеного згину протипоставлена зігнутим листовим матеріалам, описаним у Патенті США № 2010/0055391. У ньому, оскільки згин, що розділяє навпіл, виконаний у першу чергу, а зміщений згин виконаний у другу чергу, зміщення завжди очевидно зовні на повністю зігнутому листі, незалежно від того, для спільного несення якої поверхні листа – лицьової або зворотної - виконані згини. Повністю складена серветка, показана на Фіг. 3, таким чином, має розмір близько 6,5×4,25 дюйма. Він дорівнює розміру повністю складеної серветки в переважному варіанті виконання серветки, складеної в чотири рази, Патенту США № 7,611,765 (заявник); однак, у Патенті США № 7,611,765 (заявник) основний лист серветки має розмір близько 8,5×13 дюймів, при цьому основний лист серветки за даним винаходом має основний розмір тільки 8,5×11 дюймів. Отже, даний варіант виконання забезпечує продукт щонайменше у повністю складеній конфігурації, що візуально не відрізняється від переважної серветки, описаної в більш ранньому патенті, однак використовує при виконанні на 15 % менше паперу. Крім того, у той час як найтонша частина складеної серветки виникає тільки на меншій частині довжини довгої сторони серветки, тактильне сприйняття і виконання серветки не піддаються значним змінам. На Фіг. 4(а) схематично показаний спосіб, за допомогою якого складені аркуші за винаходом можуть бути взаємно складені з утворенням стосу складених і взаємно складених аркушів за винаходом. Як видно на Фіг. 4(а), взаємне складання суміжних аркушів таке, що будь-яка дана 4 UA 108270 C2 5 10 15 20 25 30 35 40 45 50 55 60 серветка в стосі приймає між парою суміжних панелей даної серветки пару суміжних панелей кожної з верхньої і нижньої серветки в стосі. Така конструкція взаємного складання показана в контексті одиночних складених паперових рушників у Патенті США № 1,427,420 і 1,632,446. Складена учетверо взаємно складена серветка описана в Патенті США № 7,611,765 (заявник). Пристрої для взаємного складання полотна описані в Патентах США № 3,285,599 і 3,291,479, включені тут у всій повноті за допомогою посилання. На Фіг. 4(b) можна бачити, що серветки, взаємно складені в стос по черзі між серветками 50, орієнтованими як на Фіг. 3, зі згином 15, видимим у площині листа, і серветками 60, орієнтованими, як якби серветка по Фіг. 3 була б перевернута на 180° навколо осі, перпендикулярно листу серветки, так що краї 26 і 27 серветок 60 видно в площині листа. Конструкція взаємного складання вкладення, показана на Фіг. 4(а) і 4(b), таким чином, розкриває іншу істотну перевагу конструкції згину за даним винаходом, у тому, що всі накладені панелі суміжних серветок дорівнюють ширині "а" у напрямку взаємного складання. Це також протиставляється в конструкції, описаній в опублікованій Патентній заявці США № 2010/0055391, у якій конфігурація згину вимагає, щоб у складеному стосі аркушів кожен лист перекривав кожен суміжний лист у нерівній мірі. Отже, коли стос завантажений у видавальний пристрій в одному напрямку, поява наступного листа при видачі попереднього листа вимагає, щоб коротка панельна пара розтягувала довгу панельну пару, на відміну від часткового накладання між панельними парами, при цьому, коли стос завантажений в іншому напрямку, що веде край кожного наступного листа, стає короткою панельною парою, що дозволяє споживачам одержати тільки обмежену область захоплення з наступним ризиком поперечного забруднення поверхонь видавального пристрою. Навпаки, у стосі взаємно складених серветок, як показано на Фіг. 4(а) і 4(b), немає розходження між верхом стосу і нижньою частиною, тобто, серветки видаються однаковим чином, незалежно від того, верхньою чи нижньою частиною стос завантажений у видавальний пристрій. Як вказано вище, коли вбирні листові продукти за винаходом призначені для використання в універсамі або харчовому підприємстві, зокрема, франшизних підприємствах швидкого харчування, передбачається, що тиснення може приймати форму логотипу магазина або ресторану, у якому використовуються серветки, як самостійно, так і в поєднанні з декоративною облямівкою. Основна вага вбирних листових продуктів за винаходом переважно знаходиться в діапазоні високої якості серветок, і, таким чином, менше комерційно доступних одиночних складених паперових продуктів, більша основна вага яких наближає їх до категорії паперових рушників. У переважних варіантах виконання основна вага складає близько 13 фунтів, розрахована, як вказано вище. Однак фахівці в даній галузі відзначать, що основна вага може варіюватися в більш широких межах, від близько 10 до 20 фунтів на один незігнутий лист, більш переважно від близько 11 до 17 фунтів, і ще більш переважно від близько 12 до 15 фунтів. У той час як ці межі основної ваги перевершують вагу, традиційно використовувану для косметичних серветок (основна вага яких звичайно складає від 8,5 до 9 на шар), вона значно менша основної ваги комерційно доступних серветок/рушників з єдиним згином, що звичайно мають основну вагу до 20 фунтів. Таким чином, шляхом забезпечення паперової серветки, де лист має відносно низьку основну вагу, хоча серветка зігнута для одержання щонайменше чотирьох панелей, винахід забезпечує серветку, більш м'яку, з удосконаленою здатністю до складання, у порівнянні з одиночними складеними продуктами. Складені вбирні листові продукти за винаходом переважно розділені, що означає, повністю відділені один від одного. Однак також в обсяг винаходу включено, що стос вбирних листових продуктів з'єднаний "язичками", так що зусилля натягу при вилученні одиночного вбирного листового продукту через видавальний отвір може перевищувати або дорівнювати зусиллю, необхідному для натягу язичків, що з'єднують суміжні вбирні листові продукти. Коли продукти з'єднані язичками, описана конструкція взаємного складання припускає, що стос вбирних листових продуктів утворює пари паралельних "рядів", так що вбирні листові продукти, які фактично чергуються, з'єднані разом, скоріше, ніж послідовні вбирні листові продукти. Такий вигляд конструкції паралельних рядів або полотна описаний, наприклад, у Патенті США № 6,213,346. Винахід також передбачає використання нового стосу вбирних листових продуктів у різних видавальних пристроях. Один приклад являє собою видавальний пристрій, що має спрямований вниз отвір, як описано в розглянутій заявці № 10/660,659 (заявник), у всій повноті включеній сюди за допомогою посилання. Інші приклади являють собою видавальні пристрої, 5 UA 108270 C2 5 що мають спрямований вгору отвір або бічний отвір. Видавальний пристрій, що має спрямований вгору отвір і підходить для видачі вбирних листових продуктів за винаходом, описаний в Патенті США № 7,178,689 (заявник), у всій повноті включений сюди за допомогою посилання. У той час як даний винахід описаний відповідно до різних переважних варіантів виконання, варто розуміти, що дані варіанти виконання забезпечені тільки з пояснювальною метою і ніяк не обмежують обсяг винаходу, виражений у формулі винаходу і прикладених креслень. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Стос взаємно складених вбирних листових продуктів, який містить множину вбирних листів, кожен з яких сам складений щонайменше двічі навколо осей, перпендикулярних одна одній, при цьому кожен лист містить перший згин, зміщений від лінії, що розділяє навпіл вказаний лист, паралельної вказаному першому згину, і другий згин, що приблизно розділяє навпіл вказаний перший згин і вказаний лист у напрямку, перпендикулярному вказаному першому згину, при цьому кожен лист зігнутий так, що зміщені від центра ділянки розташовані усередині вказаного листа, коли він складений, і при цьому кожний із вказаних вбирних листів у вказаному стосі містить щонайменше одну пару панелей, складених між парою суміжних панелей іншого із вказаних вбирних листів у вказаному стосі. 2. Стос вбирних листових продуктів за п. 1, у якому вказані перший і другий згини утворюють чотири панелі однакової ширини, причому дві з вказаних панелей мають першу довжину, а інші дві із вказаних панелей мають другу довжину, що перевищує вказану першу довжину. 3. Стос вбирних листових продуктів за одним з пп. 1 або 2, у якому суміжні листи взаємно складені для накладання в напрямку вказаної однакової ширини, так що кожен вбирний лист у вказаному стосі накладається на кожен суміжний лист приблизно однаковою мірою. 4. Стос вбирних листових продуктів за одним з пп. 2 або 3, у якому перший згин розташований так, що друга довжина не більше ніж у три рази перевищує першу довжину і щонайменше у 1,1 разу перевищує першу довжину. 5. Стос вбирних листових продуктів за одним з пп. 2 або 3, у якому перший згин розташований так, що друга довжина не більше ніж приблизно вдвічі перевищує першу довжину і щонайменше приблизно в 1,3 разу перевищує першу довжину. 6. Стос вбирних листових продуктів за будь-яким з попередніх пунктів, у якому кожний із вказаних вбирних листів має в зігнутому стані розмір близько 4,256,5 дюйма. 7. Стос вбирних листових продуктів за будь-яким з попередніх пунктів, у якому кожний із вказаних вбирних листів має в зігнутому стані розмір близько 8,511 дюйма. 8. Стос складених вбирних листових продуктів за будь-яким з попередніх пунктів, у якому кожний із вказаних вбирних листів є одношаровою паперовою серветкою, що має основну вагу від 10 до 20 фунтів, переважно від 11 до 17 фунтів, більш переважно від 12 до 15 фунтів, найбільш переважно 13 фунтів. 9. Стос взаємно складених вбирних листових продуктів за будь-яким з попередніх пунктів, у якому кожна серветка у вказаному стосі вміщується між двома повернутими усередину суміжними панелями пари суміжних панелей кожної з двох серветок, розташованих відповідно вище і нижче вказаної серветки у вказаному стосі. 10. Стос взаємно складених вбирних листових продуктів за будь-яким з попередніх пунктів, у якому кожний із вказаних вбирних листів повністю відділений від усіх інших вбирних листів у вказаному стосі. 11. Стос взаємно складених вбирних листових продуктів за будь-яким з пп. 1-9, у якому кожний із вказаних вбирних листів прикріплений язичками до одного або двох інших вбирних листів у вказаному стосі. 12. Стос взаємно складених вбирних листових продуктів за будь-яким з попередніх пунктів, у якому кожний із вказаних вбирних листів має рельєф тиснення поверхні, нанесений тиснильними валами під час етапу перетворення виробництва вказаних листових продуктів. 13. Стос взаємно складених вбирних листових продуктів за п. 12, у якому вказаний рельєф тиснення поверхні є безперервним малюнком на всій поверхні вказаних вбирних листів. 14. Стос взаємно складених вбирних листових продуктів за п. 12, у якому вказаний рельєф тиснення поверхні нанесений тільки уздовж периферійної області вказаних вбирних листів. 15. Стос взаємно складених вбирних листових продуктів за будь-яким з пп. 12-14, у якому вказаний малюнок рельєфу тиснення поверхні містить рельєфні елементи, що виступають з однієї сторони кожного вбирного листа і заглиблені відносно протилежної сторони кожного вбирного листа, при цьому кожен вбирний лист зігнутий так, що зовнішні панелі кожного 6 UA 108270 C2 5 10 вбирного листа при згинанні містять вказані рельєфні елементи, заглиблені відносно вказаної протилежної сторони кожного вбирного листа. 16. Стос взаємно складених вбирних листових продуктів за будь-яким з попередніх пунктів, у якому кожний із вказаних вбирних листів є тканиною TAD або структурованою або текстурною тканиною, виконаною з використанням процесу, що застосовує тиск, вакуум або повітряний потік через вологу полотнину, при цьому кожний із вказаних вбирних листів має повітряну сторону і сторону матеріалу. 17. Стос взаємно складених вбирних листових продуктів за п. 16, у якому кожен вбирний лист зігнутий так, що зовнішні панелі кожного вбирного листа в складеному стані містять вказану сторону матеріалу кожного вбирного листа. 7 UA 108270 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
