Ґрунтообробне знаряддя (варіанти)

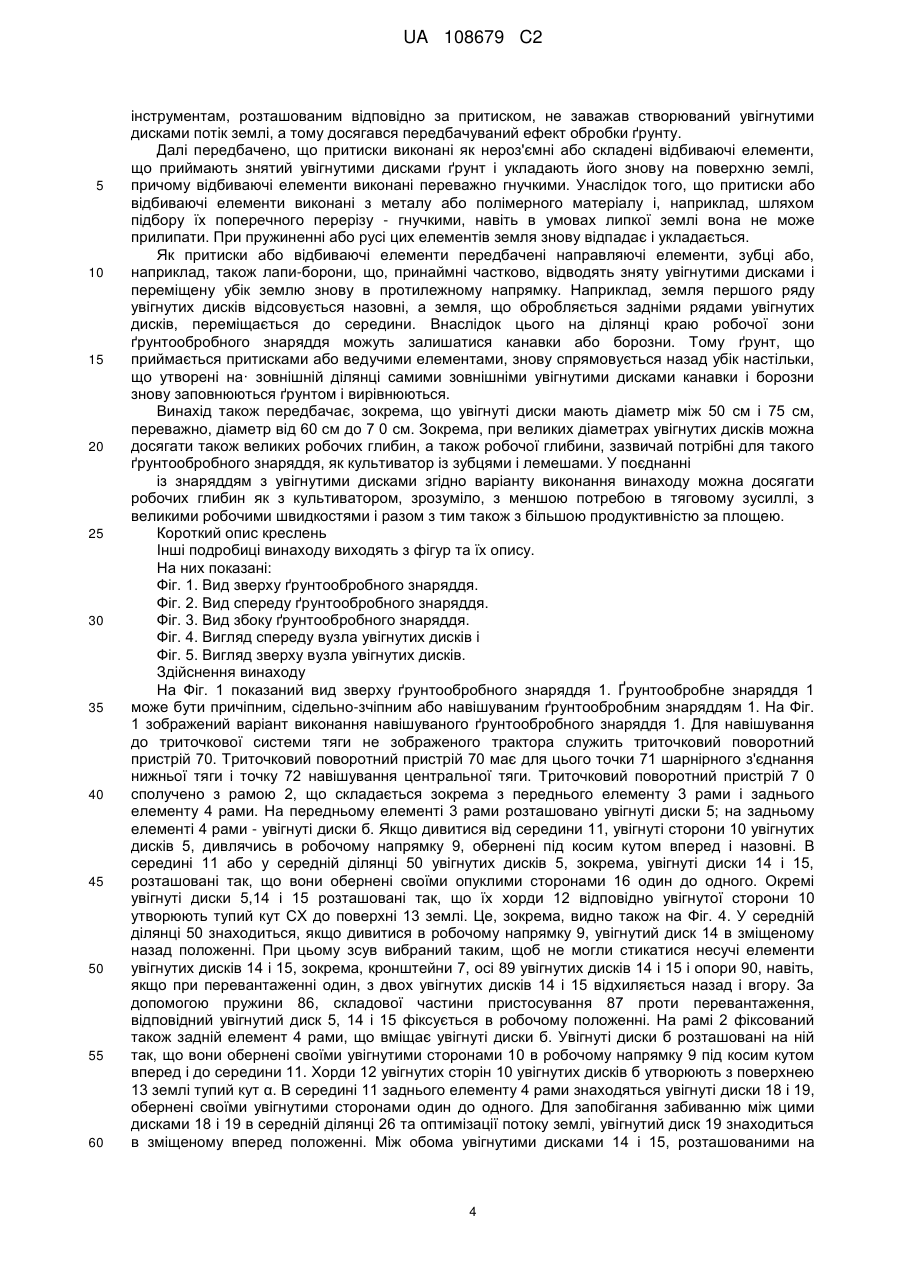

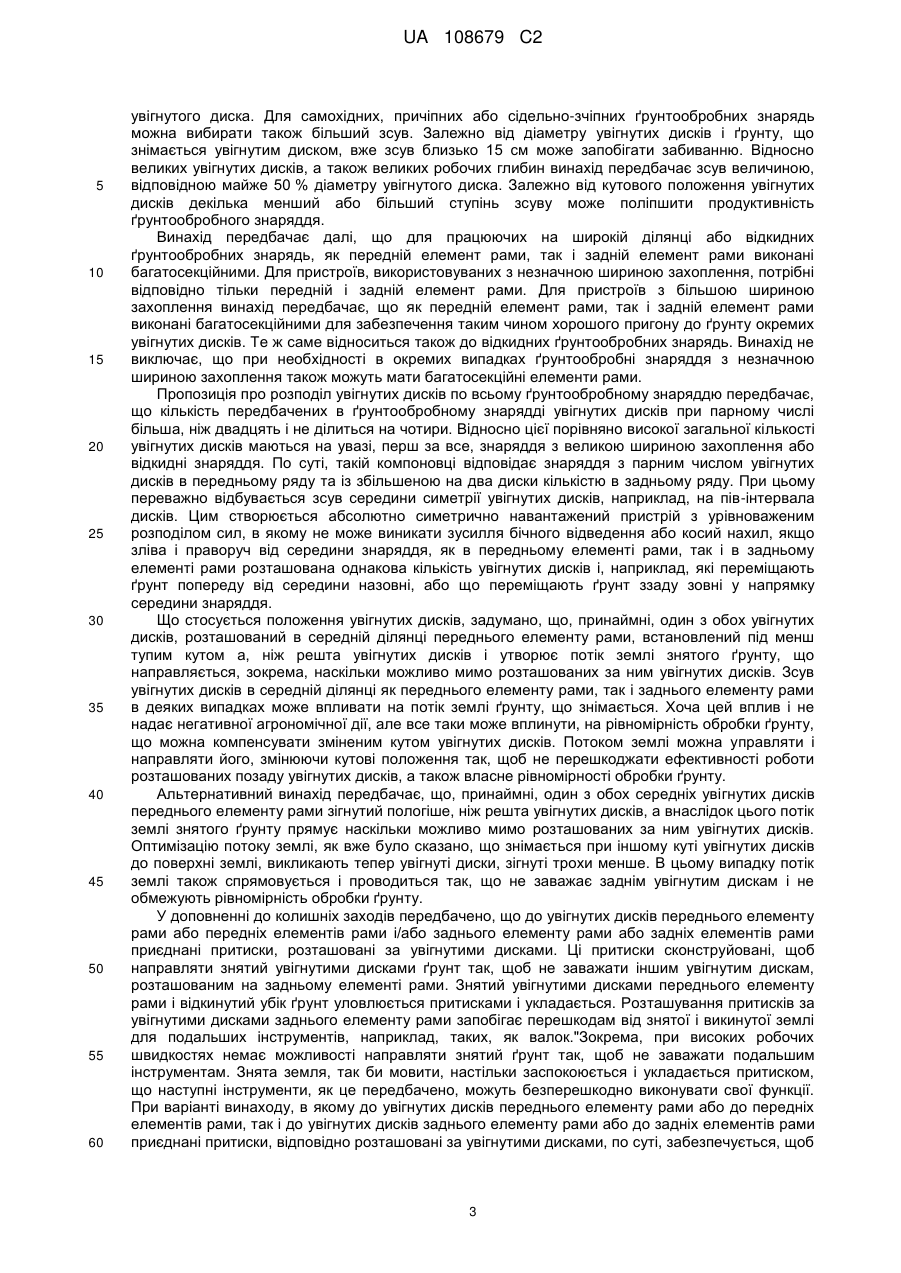

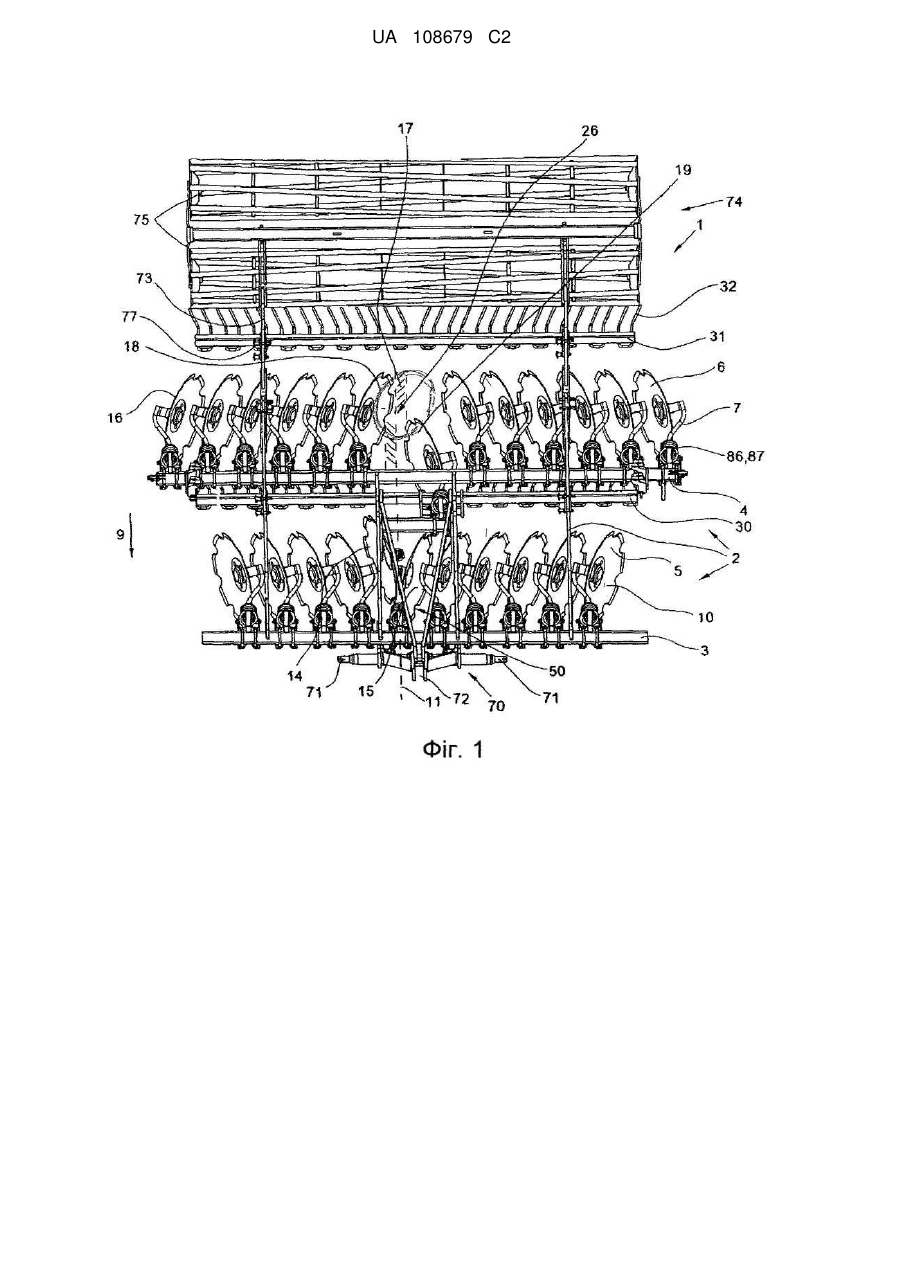

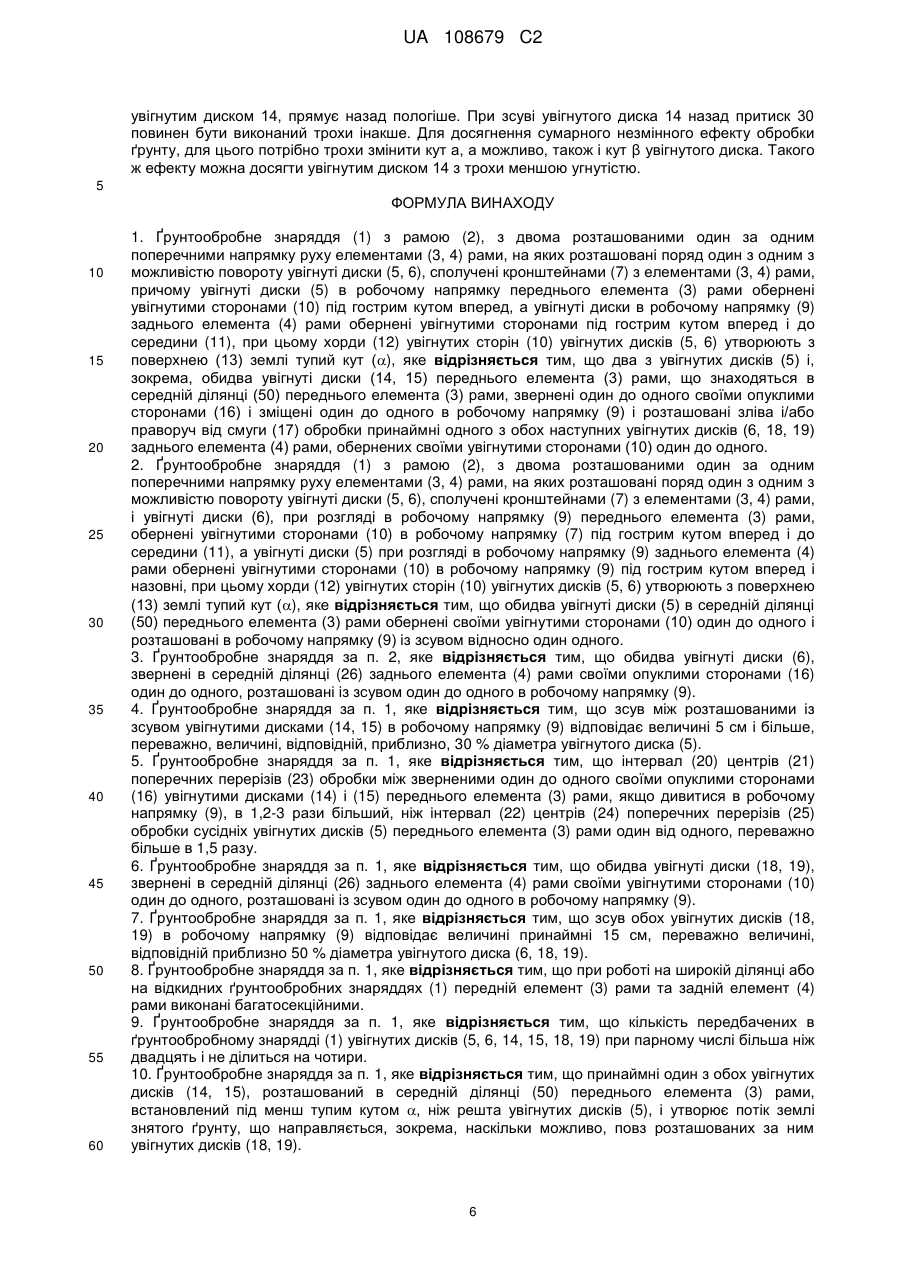

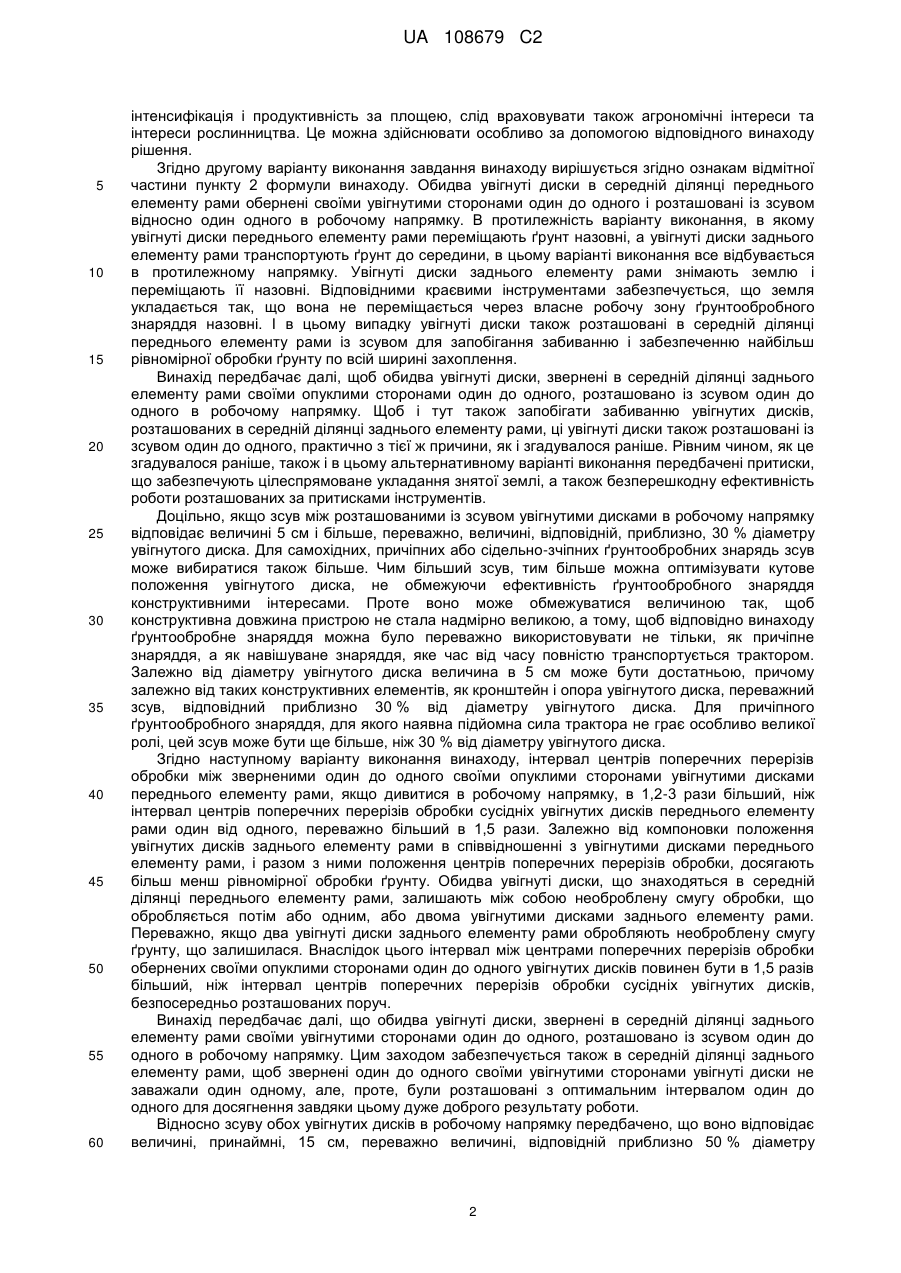

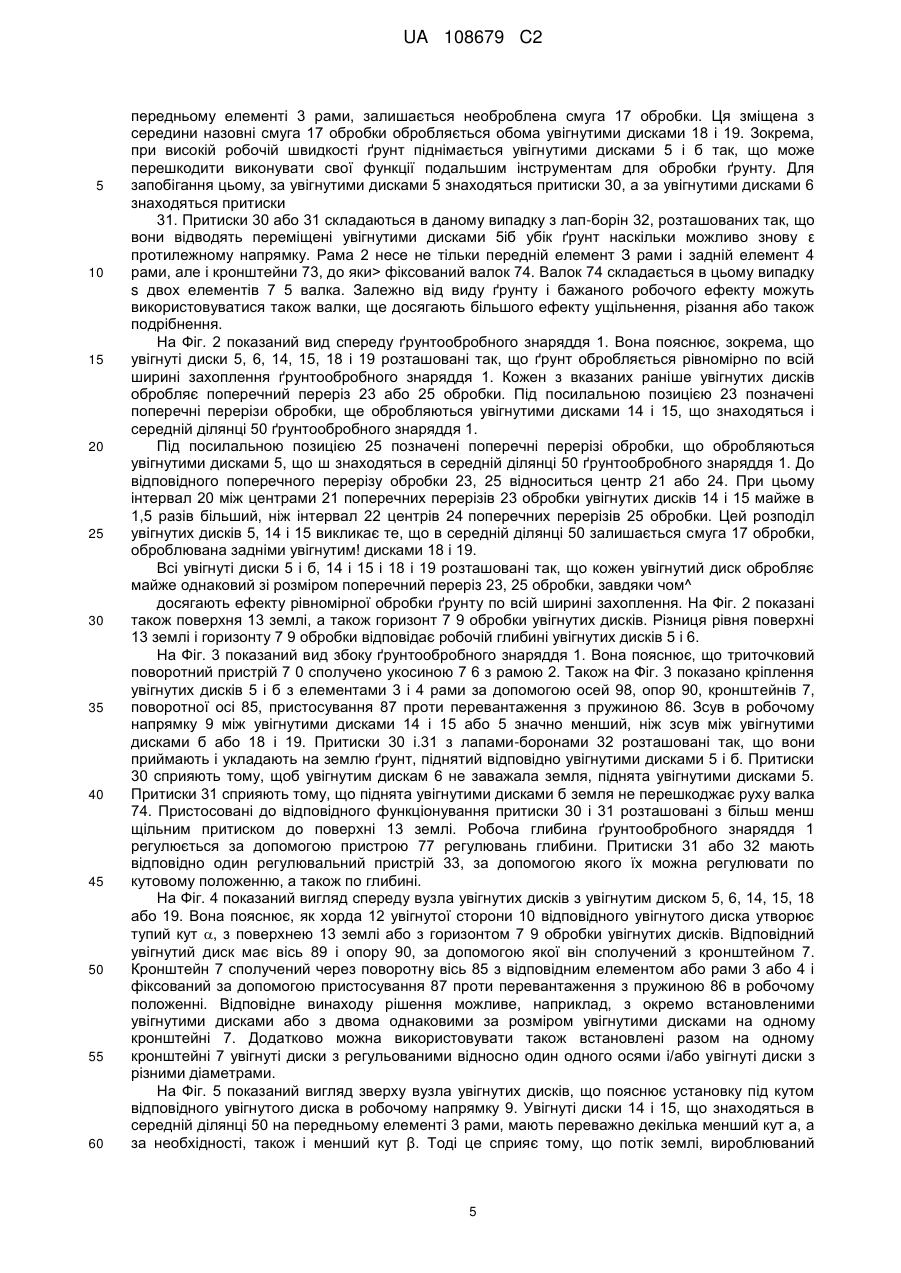

Реферат: Винахід належить до варіантів ґрунтообробного знаряддя. Заявлене грунтообробне знаряддя (1) з рамою (2), з двома розташованими один за одним поперечними напрямку руху елементами (3; 4) рами, на яких розташовані поряд один з одним з можливістю повороту увігнуті диски (5, 6), сполучені кронштейнами (7) з елементами (3, 4) рами. Увігнуті диски (5) в робочому напрямку переднього елемента (3) рами обернені увігнутими сторонами (10) під гострим кутом вперед. Увігнуті диски в робочому напрямку (9) заднього елемента (4) рами обернені увігнутими сторонами під гострим кутом вперед і до середини (11). Хорди (12) увігнутих сторін (10) увігнутих дисків (5, 6) утворюють з поверхнею (13) землі тупий кут (). Два з увігнутих дисків (5) і, зокрема, обидва увігнуті диски (14, 15) переднього елемента (3) рами, що знаходяться в середній ділянці (50) переднього елемента (3) рами, звернені один до одного своїми опуклими сторонами (16) і зміщені один до одного в робочому напрямку (9) і розташовані зліва і/або праворуч від смуги (17) обробки принаймні одного з обох наступних увігнутих дисків (6. 18, 19) заднього елемента (4) рами, обернених своїми увігнутими сторонами (10) один до одного. Винахід забезпечує рівномірну обробку землі по всій ширині захоплення знаряддя, у тому числі і на ділянці великих робочих глибин за допомогою увігнутих дисків, що мають більший діаметр. UA 108679 C2 (12) UA 108679 C2 UA 108679 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки, до якої відноситься винахід Винахід відноситься до ґрунтообробного знаряддя з рамою, з двома розташованими один за одним і упоперек елементами рами, на яких розташовані поряд один з одним з можливістю повороту увігнуті диски, сполучені кронштейнами з елементами рами, причому увігнуті диски, при розгляді в робочому напрямку переднього елементу рами обернені увігнутими сторонами під гострим кутом вперед і назовні, а увігнуті диски при розгляді в робочому напрямку заднього елементу рами обернені увігнутими сторонами під гострим кутом вперед і до середини і, причому, хорди увігнутих сторін увігнутих дисків утворюють з поверхнею землі тупий кут. Рівень техніки Таке ґрунтообробне знаряддя відоме з американської публікації US 1 944 275. Під предметом винаходу мова йде про ґрунтообробне знаряддя на механічній тязі з рамою з двома елементами рами, на яких поряд розташовані увігнуті диски з окремими опорами. Увігнуті диски переднього елементу рами обернені увігнутими сторонами під гострим кутом вперед і назовні, а увігнуті диски заднього елементу рами розташовані під гострим кутом вперед і до середини. При цьому рішенні смуга обробки не обробляється між обома передніми увігнутими дисками на середній ділянці ґрунтообробного знаряддя, після чого залишається нерівномірно оброблена рілля, що викликає при подальших операціях підвищену трудомісткість обробки, не рахуючи втрат частини урожаю. З європейської заявки ЕР 1 449 419 також відоме ґрунтообробне знаряддя з рамою з двома елементами рами, в які увігнуті диски розташовані поряд з окремими опорами. Увігнуті диски переднього елементу рами розташовані з оберненими увігнутими сторонами під гострим кутом вперед і назовні, а увігнуті диски заднього елементу рами обернені під гострим кутом вперед і до середини. При цьому на Фіг.1 показано рішення, в якому кути середніх увігнутих дисків змінені настільки, що земля обробляється також на середній ділянці ґрунтообробного знаряддя. Для цього тупий кут хорд увігнутої сторони увігнутих дисків з поверхнею ґрунту змінений настільки, що він більше не тупий, а гострий. Тому середні увігнуті диски більше не стоять в положенні захоплення і більше не можуть проникати в землю. Вони створюють підйомну силу, яка може долатися тільки вагою знаряддя і характеристиками захоплення решти увігнутих дисків. При жорсткішому ґрунті ця підйомна сила середніх увігнутих дисків може долатися в недостатньому ступені, навіть при вищій вазі. Це приводить до того, що більше не можна досягти можливої робочої глибини. Це значно обмежує використання ґрунтообробного знаряддя, тим більше, коли увігнуті диски вже декілька зношені після тривалого використання, а внаслідок цього зменшений діаметр всіх увігнутих дисків. На Фіг. 4 публікації ЕР 1 449 419 показано рішення, при якому кутове положення розташованих попереду на середній ділянці увігнутих дисків не змінено. Більш того, в даному випадку не оброблена смуга обробки між цими увігнутими дисками переднього ряду обробляється увігнутими дисками заднього ряду. Через проблеми із зазором один з обох задніх увігнутих дисків, розташованих оберненими своїми увігнутими сторонами один до одного, встановлений із зсувом в робочому напрямку вперед. Хоча цей варіант виконання забезпечує відносно рівномірну обробку ґрунту, проте дуже недостатню і можливу тільки у поєднанні з дуже маленькими і встановленими зовсім вертикально увігнутими дисками. Це не дозволяє також ефективно запобігати проблемам забивання в передній ділянці знаряддя, зокрема, при великій рослинності і великих робочих глибинах. Недоліком відомих рішень є те, що ґрунт обробляється нерівномірно по всій ширині захоплення, що не можна запобігати забиванню через проблеми із зазором і, що потік ґрунту не можна направляти оптимально. Наслідком цього є, як правило, те, що ґрунт потрібно додатково обробляти ще раз для отримання рівномірно обробленої ріллі або достатньо хорошого ґрунту, підготовленого під посів. Розкриття винаходу Завдання винаходу - створити відповідне ґрунтообробне знаряддя, відповідне для високих робочих швидкостей, в якому інструменти розподілені рівномірно по ширині захоплення і рівномірно обробляють ґрунт, сконструйоване просто і найкомпактніше, а також працює без забивання. Згідно винаходу завдання вирішується за ознаками п. 1 формули винаходу, причому в залежних пунктах формули винаходу переважно заявлені доповнюючи та альтернативні рішення. Зсув увігнутих дисків на середній ділянці переднього елементу рами дозволяє розташовувати також ще більші увігнуті диски з міцними опорами і з меншим бічним інтервалом відносно один одного при збереженні заданого оптимального тупого кута до поверхні землі, без втрат ефективності та не побоюючись виникнення забивання. У наш час, коли необхідні 1 UA 108679 C2 5 10 15 20 25 30 35 40 45 50 55 60 інтенсифікація і продуктивність за площею, слід враховувати також агрономічні інтереси та інтереси рослинництва. Це можна здійснювати особливо за допомогою відповідного винаходу рішення. Згідно другому варіанту виконання завдання винаходу вирішується згідно ознакам відмітної частини пункту 2 формули винаходу. Обидва увігнуті диски в середній ділянці переднього елементу рами обернені своїми увігнутими сторонами один до одного і розташовані із зсувом відносно один одного в робочому напрямку. В протилежність варіанту виконання, в якому увігнуті диски переднього елементу рами переміщають ґрунт назовні, а увігнуті диски заднього елементу рами транспортують ґрунт до середини, в цьому варіанті виконання все відбувається в протилежному напрямку. Увігнуті диски заднього елементу рами знімають землю і переміщають її назовні. Відповідними краєвими інструментами забезпечується, що земля укладається так, що вона не переміщається через власне робочу зону ґрунтообробного знаряддя назовні. І в цьому випадку увігнуті диски також розташовані в середній ділянці переднього елементу рами із зсувом для запобігання забиванню і забезпеченню найбільш рівномірної обробки ґрунту по всій ширині захоплення. Винахід передбачає далі, щоб обидва увігнуті диски, звернені в середній ділянці заднього елементу рами своїми опуклими сторонами один до одного, розташовано із зсувом один до одного в робочому напрямку. Щоб і тут також запобігати забиванню увігнутих дисків, розташованих в середній ділянці заднього елементу рами, ці увігнуті диски також розташовані із зсувом один до одного, практично з тієї ж причини, як і згадувалося раніше. Рівним чином, як це згадувалося раніше, також і в цьому альтернативному варіанті виконання передбачені притиски, що забезпечують цілеспрямоване укладання знятої землі, а також безперешкодну ефективність роботи розташованих за притисками інструментів. Доцільно, якщо зсув між розташованими із зсувом увігнутими дисками в робочому напрямку відповідає величині 5 см і більше, переважно, величині, відповідній, приблизно, 30 % діаметру увігнутого диска. Для самохідних, причіпних або сідельно-зчіпних ґрунтообробних знарядь зсув може вибиратися також більше. Чим більший зсув, тим більше можна оптимізувати кутове положення увігнутого диска, не обмежуючи ефективність ґрунтообробного знаряддя конструктивними інтересами. Проте воно може обмежуватися величиною так, щоб конструктивна довжина пристрою не стала надмірно великою, а тому, щоб відповідно винаходу ґрунтообробне знаряддя можна було переважно використовувати не тільки, як причіпне знаряддя, а як навішуване знаряддя, яке час від часу повністю транспортується трактором. Залежно від діаметру увігнутого диска величина в 5 см може бути достатньою, причому залежно від таких конструктивних елементів, як кронштейн і опора увігнутого диска, переважний зсув, відповідний приблизно 30 % від діаметру увігнутого диска. Для причіпного ґрунтообробного знаряддя, для якого наявна підйомна сила трактора не грає особливо великої ролі, цей зсув може бути ще більше, ніж 30 % від діаметру увігнутого диска. Згідно наступному варіанту виконання винаходу, інтервал центрів поперечних перерізів обробки між зверненими один до одного своїми опуклими сторонами увігнутими дисками переднього елементу рами, якщо дивитися в робочому напрямку, в 1,2-3 рази більший, ніж інтервал центрів поперечних перерізів обробки сусідніх увігнутих дисків переднього елементу рами один від одного, переважно більший в 1,5 рази. Залежно від компоновки положення увігнутих дисків заднього елементу рами в співвідношенні з увігнутими дисками переднього елементу рами, і разом з ними положення центрів поперечних перерізів обробки, досягають більш менш рівномірної обробки ґрунту. Обидва увігнуті диски, що знаходяться в середній ділянці переднього елементу рами, залишають між собою необроблену смугу обробки, що обробляється потім або одним, або двома увігнутими дисками заднього елементу рами. Переважно, якщо два увігнуті диски заднього елементу рами обробляють необроблену смугу ґрунту, що залишилася. Внаслідок цього інтервал між центрами поперечних перерізів обробки обернених своїми опуклими сторонами один до одного увігнутих дисків повинен бути в 1,5 разів більший, ніж інтервал центрів поперечних перерізів обробки сусідніх увігнутих дисків, безпосередньо розташованих поруч. Винахід передбачає далі, що обидва увігнуті диски, звернені в середній ділянці заднього елементу рами своїми увігнутими сторонами один до одного, розташовано із зсувом один до одного в робочому напрямку. Цим заходом забезпечується також в середній ділянці заднього елементу рами, щоб звернені один до одного своїми увігнутими сторонами увігнуті диски не заважали один одному, але, проте, були розташовані з оптимальним інтервалом один до одного для досягнення завдяки цьому дуже доброго результату роботи. Відносно зсуву обох увігнутих дисків в робочому напрямку передбачено, що воно відповідає величині, принаймні, 15 см, переважно величині, відповідній приблизно 50 % діаметру 2 UA 108679 C2 5 10 15 20 25 30 35 40 45 50 55 60 увігнутого диска. Для самохідних, причіпних або сідельно-зчіпних ґрунтообробних знарядь можна вибирати також більший зсув. Залежно від діаметру увігнутих дисків і ґрунту, що знімається увігнутим диском, вже зсув близько 15 см може запобігати забиванню. Відносно великих увігнутих дисків, а також великих робочих глибин винахід передбачає зсув величиною, відповідною майже 50 % діаметру увігнутого диска. Залежно від кутового положення увігнутих дисків декілька менший або більший ступінь зсуву може поліпшити продуктивність ґрунтообробного знаряддя. Винахід передбачає далі, що для працюючих на широкій ділянці або відкидних ґрунтообробних знарядь, як передній елемент рами, так і задній елемент рами виконані багатосекційними. Для пристроїв, використовуваних з незначною шириною захоплення, потрібні відповідно тільки передній і задній елемент рами. Для пристроїв з більшою шириною захоплення винахід передбачає, що як передній елемент рами, так і задній елемент рами виконані багатосекційними для забезпечення таким чином хорошого пригону до ґрунту окремих увігнутих дисків. Те ж саме відноситься також до відкидних ґрунтообробних знарядь. Винахід не виключає, що при необхідності в окремих випадках ґрунтообробні знаряддя з незначною шириною захоплення також можуть мати багатосекційні елементи рами. Пропозиція про розподіл увігнутих дисків по всьому ґрунтообробному знаряддю передбачає, що кількість передбачених в ґрунтообробному знарядді увігнутих дисків при парному числі більша, ніж двадцять і не ділиться на чотири. Відносно цієї порівняно високої загальної кількості увігнутих дисків маються на увазі, перш за все, знаряддя з великою шириною захоплення або відкидні знаряддя. По суті, такій компоновці відповідає знаряддя з парним числом увігнутих дисків в передньому ряду та із збільшеною на два диски кількістю в задньому ряду. При цьому переважно відбувається зсув середини симетрії увігнутих дисків, наприклад, на пів-інтервала дисків. Цим створюється абсолютно симетрично навантажений пристрій з урівноваженим розподілом сил, в якому не може виникати зусилля бічного відведення або косий нахил, якщо зліва іправоруч від середини знаряддя, як в передньому елементі рами, так і в задньому елементі рами розташована однакова кількість увігнутих дисків і, наприклад, які переміщають ґрунт попереду від середини назовні, або що переміщають ґрунт ззаду зовні у напрямку середини знаряддя. Що стосується положення увігнутих дисків, задумано, що, принаймні, один з обох увігнутих дисків, розташований в середній ділянці переднього елементу рами, встановлений під менш тупим кутом а, ніж решта увігнутих дисків і утворює потік землі знятого ґрунту, що направляється, зокрема, наскільки можливо мимо розташованих за ним увігнутих дисків. Зсув увігнутих дисків в середній ділянці як переднього елементу рами, так і заднього елементу рами в деяких випадках може впливати на потік землі ґрунту, що знімається. Хоча цей вплив і не надає негативної агрономічної дії, але все таки може вплинути, на рівномірність обробки ґрунту, що можна компенсувати зміненим кутом увігнутих дисків. Потоком землі можна управляти і направляти його, змінюючи кутові положення так, щоб не перешкоджати ефективності роботи розташованих позаду увігнутих дисків, а також власне рівномірності обробки ґрунту. Альтернативний винахід передбачає, що, принаймні, один з обох середніх увігнутих дисків переднього елементу рами зігнутий пологіше, ніж решта увігнутих дисків, а внаслідок цього потік землі знятого ґрунту прямує наскільки можливо мимо розташованих за ним увігнутих дисків. Оптимізацію потоку землі, як вже було сказано, що знімається при іншому куті увігнутих дисків до поверхні землі, викликають тепер увігнуті диски, зігнуті трохи менше. В цьому випадку потік землі також спрямовується і проводиться так, що не заважає заднім увігнутим дискам і не обмежують рівномірність обробки ґрунту. У доповненні до колишніх заходів передбачено, що до увігнутих дисків переднього елементу рами або передніх елементів рами і/або заднього елементу рами або задніх елементів рами приєднані притиски, розташовані за увігнутими дисками. Ці притиски сконструйовані, щоб направляти знятий увігнутими дисками ґрунт так, щоб не заважати іншим увігнутим дискам, розташованим на задньому елементі рами. Знятий увігнутими дисками переднього елементу рами і відкинутий убік ґрунт уловлюється притисками і укладається. Розташування притисків за увігнутими дисками заднього елементу рами запобігає перешкодам від знятої і викинутої землі для подальших інструментів, наприклад, таких, як валок."Зокрема, при високих робочих швидкостях немає можливості направляти знятий ґрунт так, щоб не заважати подальшим інструментам. Знята земля, так би мовити, настільки заспокоюється і укладається притиском, що наступні інструменти, як це передбачено, можуть безперешкодно виконувати свої функції. При варіанті винаходу, в якому до увігнутих дисків переднього елементу рами або до передніх елементів рами, так і до увігнутих дисків заднього елементу рами або до задніх елементів рами приєднані притиски, відповідно розташовані за увігнутими дисками, по суті, забезпечується, щоб 3 UA 108679 C2 5 10 15 20 25 30 35 40 45 50 55 60 інструментам, розташованим відповідно за притиском, не заважав створюваний увігнутими дисками потік землі, а тому досягався передбачуваний ефект обробки ґрунту. Далі передбачено, що притиски виконані як нероз'ємні або складені відбиваючі елементи, що приймають знятий увігнутими дисками ґрунт і укладають його знову на поверхню землі, причому відбиваючі елементи виконані переважно гнучкими. Унаслідок того, що притиски або відбиваючі елементи виконані з металу або полімерного матеріалу і, наприклад, шляхом підбору їх поперечного перерізу - гнучкими, навіть в умовах липкої землі вона не може прилипати. При пружиненні або русі цих елементів земля знову відпадає і укладається. Як притиски або відбиваючі елементи передбачені направляючі елементи, зубці або, наприклад, також лапи-борони, що, принаймні частково, відводять зняту увігнутими дисками і переміщену убік землю знову в протилежному напрямку. Наприклад, земля першого ряду увігнутих дисків відсовується назовні, а земля, що обробляється задніми рядами увігнутих дисків, переміщається до середини. Внаслідок цього на ділянці краю робочої зони ґрунтообробного знаряддя можуть залишатися канавки або борозни. Тому ґрунт, що приймається притисками або ведучими елементами, знову спрямовується назад убік настільки, що утворені на· зовнішній ділянці самими зовнішніми увігнутими дисками канавки і борозни знову заповнюються ґрунтом і вирівнюються. Винахід також передбачає, зокрема, що увігнуті диски мають діаметр між 50 см і 75 см, переважно, діаметр від 60 см до 7 0 см. Зокрема, при великих діаметрах увігнутих дисків можна досягати також великих робочих глибин, а також робочої глибини, зазвичай потрібні для такого ґрунтообробного знаряддя, як культиватор із зубцями і лемешами. У поєднанні із знаряддям з увігнутими дисками згідно варіанту виконання винаходу можна досягати робочих глибин як з культиватором, зрозуміло, з меншою потребою в тяговому зусиллі, з великими робочими швидкостями і разом з тим також з більшою продуктивністю за площею. Короткий опис креслень Інші подробиці винаходу виходять з фігур та їх опису. На них показані: Фіг. 1. Вид зверху ґрунтообробного знаряддя. Фіг. 2. Вид спереду ґрунтообробного знаряддя. Фіг. 3. Вид збоку ґрунтообробного знаряддя. Фіг. 4. Вигляд спереду вузла увігнутих дисків і Фіг. 5. Вигляд зверху вузла увігнутих дисків. Здійснення винаходу На Фіг. 1 показаний вид зверху ґрунтообробного знаряддя 1. Ґрунтообробне знаряддя 1 може бути причіпним, сідельно-зчіпним або навішуваним ґрунтообробним знаряддям 1. На Фіг. 1 зображений варіант виконання навішуваного ґрунтообробного знаряддя 1. Для навішування до триточкової системи тяги не зображеного трактора служить триточковий поворотний пристрій 70. Триточковий поворотний пристрій 70 має для цього точки 71 шарнірного з'єднання нижньої тяги і точку 72 навішування центральної тяги. Триточковий поворотний пристрій 7 0 сполучено з рамою 2, що складається зокрема з переднього елементу 3 рами і заднього елементу 4 рами. На передньому елементі 3 рами розташовано увігнуті диски 5; на задньому елементі 4 рами - увігнуті диски б. Якщо дивитися від середини 11, увігнуті сторони 10 увігнутих дисків 5, дивлячись в робочому напрямку 9, обернені під косим кутом вперед і назовні. В середині 11 або у середній ділянці 50 увігнутих дисків 5, зокрема, увігнуті диски 14 і 15, розташовані так, що вони обернені своїми опуклими сторонами 16 один до одного. Окремі увігнуті диски 5,14 і 15 розташовані так, що їх хорди 12 відповідно увігнутої сторони 10 утворюють тупий кут СХ до поверхні 13 землі. Це, зокрема, видно також на Фіг. 4. У середній ділянці 50 знаходиться, якщо дивитися в робочому напрямку 9, увігнутий диск 14 в зміщеному назад положенні. При цьому зсув вибраний таким, щоб не могли стикатися несучі елементи увігнутих дисків 14 і 15, зокрема, кронштейни 7, осі 89 увігнутих дисків 14 і 15 і опори 90, навіть, якщо при перевантаженні один, з двох увігнутих дисків 14 і 15 відхиляється назад і вгору. За допомогою пружини 86, складової частини пристосування 87 проти перевантаження, відповідний увігнутий диск 5, 14 і 15 фіксується в робочому положенні. На рамі 2 фіксований також задній елемент 4 рами, що вміщає увігнуті диски б. Увігнуті диски б розташовані на ній так, що вони обернені своїми увігнутими сторонами 10 в робочому напрямку 9 під косим кутом вперед і до середини 11. Хорди 12 увігнутих сторін 10 увігнутих дисків б утворюють з поверхнею 13 землі тупий кут α. В середині 11 заднього елементу 4 рами знаходяться увігнуті диски 18 і 19, обернені своїми увігнутими сторонами один до одного. Для запобігання забиванню між цими дисками 18 і 19 в середній ділянці 26 та оптимізації потоку землі, увігнутий диск 19 знаходиться в зміщеному вперед положенні. Між обома увігнутими дисками 14 і 15, розташованими на 4 UA 108679 C2 5 10 15 20 25 30 35 40 45 50 55 60 передньому елементі 3 рами, залишається необроблена смуга 17 обробки. Ця зміщена з середини назовні смуга 17 обробки обробляється обома увігнутими дисками 18 і 19. Зокрема, при високій робочій швидкості ґрунт піднімається увігнутими дисками 5 і б так, що може перешкодити виконувати свої функції подальшим інструментам для обробки ґрунту. Для запобігання цьому, за увігнутими дисками 5 знаходяться притиски 30, а за увігнутими дисками 6 знаходяться притиски 31. Притиски 30 або 31 складаються в даному випадку з лап-борін 32, розташованих так, що вони відводять переміщені увігнутими дисками 5іб убік ґрунт наскільки можливо знову ε протилежному напрямку. Рама 2 несе не тільки передній елемент З рами і задній елемент 4 рами, але і кронштейни 73, до яки> фіксований валок 74. Валок 74 складається в цьому випадку s двох елементів 7 5 валка. Залежно від виду ґрунту і бажаного робочого ефекту можуть використовуватися також валки, ще досягають більшого ефекту ущільнення, різання або також подрібнення. На Фіг. 2 показаний вид спереду ґрунтообробного знаряддя 1. Вона пояснює, зокрема, що увігнуті диски 5, 6, 14, 15, 18 і 19 розташовані так, що ґрунт обробляється рівномірно по всій ширині захоплення ґрунтообробного знаряддя 1. Кожен з вказаних раніше увігнутих дисків обробляє поперечний переріз 23 або 25 обробки. Під посилальною позицією 23 позначені поперечні перерізи обробки, ще обробляються увігнутими дисками 14 і 15, що знаходяться і середній ділянці 50 ґрунтообробного знаряддя 1. Під посилальною позицією 25 позначені поперечні перерізі обробки, що обробляються увігнутими дисками 5, що ш знаходяться в середній ділянці 50 ґрунтообробного знаряддя 1. До відповідного поперечного перерізу обробки 23, 25 відноситься центр 21 або 24. При цьому інтервал 20 між центрами 21 поперечних перерізів 23 обробки увігнутих дисків 14 і 15 майже в 1,5 разів більший, ніж інтервал 22 центрів 24 поперечних перерізів 25 обробки. Цей розподіл увігнутих дисків 5, 14 і 15 викликає те, що в середній ділянці 50 залишається смуга 17 обробки, оброблювана задніми увігнутим! дисками 18 і 19. Всі увігнуті диски 5 і б, 14 і 15 і 18 і 19 розташовані так, що кожен увігнутий диск обробляє майже однаковий зі розміром поперечний переріз 23, 25 обробки, завдяки чом^ досягають ефекту рівномірної обробки ґрунту по всій ширині захоплення. На Фіг. 2 показані також поверхня 13 землі, а також горизонт 7 9 обробки увігнутих дисків. Різниця рівня поверхні 13 землі і горизонту 7 9 обробки відповідає робочій глибині увігнутих дисків 5 і 6. На Фіг. 3 показаний вид збоку ґрунтообробного знаряддя 1. Вона пояснює, що триточковий поворотний пристрій 7 0 сполучено укосиною 7 6 з рамою 2. Також на Фіг. 3 показано кріплення увігнутих дисків 5 і б з елементами 3 і 4 рами за допомогою осей 98, опор 90, кронштейнів 7, поворотної осі 85, пристосування 87 проти перевантаження з пружиною 86. Зсув в робочому напрямку 9 між увігнутими дисками 14 і 15 або 5 значно менший, ніж зсув між увігнутими дисками б або 18 і 19. Притиски 30 і.31 з лапами-боронами 32 розташовані так, що вони приймають і укладають на землю ґрунт, піднятий відповідно увігнутими дисками 5 і б. Притиски 30 сприяють тому, щоб увігнутим дискам 6 не заважала земля, піднята увігнутими дисками 5. Притиски 31 сприяють тому, що піднята увігнутими дисками б земля не перешкоджає руху валка 74. Пристосовані до відповідного функціонування притиски 30 і 31 розташовані з більш менш щільним притиском до поверхні 13 землі. Робоча глибина ґрунтообробного знаряддя 1 регулюється за допомогою пристрою 77 регулювань глибини. Притиски 31 або 32 мають відповідно один регулювальний пристрій 33, за допомогою якого їх можна регулювати по кутовому положенню, а також по глибині. На Фіг. 4 показаний вигляд спереду вузла увігнутих дисків з увігнутим диском 5, 6, 14, 15, 18 або 19. Вона пояснює, як хорда 12 увігнутої сторони 10 відповідного увігнутого диска утворює тупий кут , з поверхнею 13 землі або з горизонтом 7 9 обробки увігнутих дисків. Відповідний увігнутий диск має вісь 89 і опору 90, за допомогою якої він сполучений з кронштейном 7. Кронштейн 7 сполучений через поворотну вісь 85 з відповідним елементом або рами 3 або 4 і фіксований за допомогою пристосування 87 проти перевантаження з пружиною 86 в робочому положенні. Відповідне винаходу рішення можливе, наприклад, з окремо встановленими увігнутими дисками або з двома однаковими за розміром увігнутими дисками на одному кронштейні 7. Додатково можна використовувати також встановлені разом на одному кронштейні 7 увігнуті диски з регульованими відносно один одного осями і/або увігнуті диски з різними діаметрами. На Фіг. 5 показаний вигляд зверху вузла увігнутих дисків, що пояснює установку під кутом відповідного увігнутого диска в робочому напрямку 9. Увігнуті диски 14 і 15, що знаходяться в середній ділянці 50 на передньому елементі 3 рами, мають переважно декілька менший кут а, а за необхідності, також і менший кут β. Тоді це сприяє тому, що потік землі, вироблюваний 5 UA 108679 C2 увігнутим диском 14, прямує назад пологіше. При зсуві увігнутого диска 14 назад притиск 30 повинен бути виконаний трохи інакше. Для досягнення сумарного незмінного ефекту обробки ґрунту, для цього потрібно трохи змінити кут а, а можливо, також і кут β увігнутого диска. Такого ж ефекту можна досягти увігнутим диском 14 з трохи меншою угнутістю. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Ґрунтообробне знаряддя (1) з рамою (2), з двома розташованими один за одним поперечними напрямку руху елементами (3, 4) рами, на яких розташовані поряд один з одним з можливістю повороту увігнуті диски (5, 6), сполучені кронштейнами (7) з елементами (3, 4) рами, причому увігнуті диски (5) в робочому напрямку переднього елемента (3) рами обернені увігнутими сторонами (10) під гострим кутом вперед, а увігнуті диски в робочому напрямку (9) заднього елемента (4) рами обернені увігнутими сторонами під гострим кутом вперед і до середини (11), при цьому хорди (12) увігнутих сторін (10) увігнутих дисків (5, 6) утворюють з поверхнею (13) землі тупий кут (), яке відрізняється тим, що два з увігнутих дисків (5) і, зокрема, обидва увігнуті диски (14, 15) переднього елемента (3) рами, що знаходяться в середній ділянці (50) переднього елемента (3) рами, звернені один до одного своїми опуклими сторонами (16) і зміщені один до одного в робочому напрямку (9) і розташовані зліва і/або праворуч від смуги (17) обробки принаймні одного з обох наступних увігнутих дисків (6, 18, 19) заднього елемента (4) рами, обернених своїми увігнутими сторонами (10) один до одного. 2. Ґрунтообробне знаряддя (1) з рамою (2), з двома розташованими один за одним поперечними напрямку руху елементами (3, 4) рами, на яких розташовані поряд один з одним з можливістю повороту увігнуті диски (5, 6), сполучені кронштейнами (7) з елементами (3, 4) рами, і увігнуті диски (6), при розгляді в робочому напрямку (9) переднього елемента (3) рами, обернені увігнутими сторонами (10) в робочому напрямку (7) під гострим кутом вперед і до середини (11), а увігнуті диски (5) при розгляді в робочому напрямку (9) заднього елемента (4) рами обернені увігнутими сторонами (10) в робочому напрямку (9) під гострим кутом вперед і назовні, при цьому хорди (12) увігнутих сторін (10) увігнутих дисків (5, 6) утворюють з поверхнею (13) землі тупий кут (), яке відрізняється тим, що обидва увігнуті диски (5) в середній ділянці (50) переднього елемента (3) рами обернені своїми увігнутими сторонами (10) один до одного і розташовані в робочому напрямку (9) із зсувом відносно один одного. 3. Ґрунтообробне знаряддя за п. 2, яке відрізняється тим, що обидва увігнуті диски (6), звернені в середній ділянці (26) заднього елемента (4) рами своїми опуклими сторонами (16) один до одного, розташовані із зсувом один до одного в робочому напрямку (9). 4. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що зсув між розташованими із зсувом увігнутими дисками (14, 15) в робочому напрямку (9) відповідає величині 5 см і більше, переважно, величині, відповідній, приблизно, 30 % діаметра увігнутого диска (5). 5. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що інтервал (20) центрів (21) поперечних перерізів (23) обробки між зверненими один до одного своїми опуклими сторонами (16) увігнутими дисками (14) і (15) переднього елемента (3) рами, якщо дивитися в робочому напрямку (9), в 1,2-3 рази більший, ніж інтервал (22) центрів (24) поперечних перерізів (25) обробки сусідніх увігнутих дисків (5) переднього елемента (3) рами один від одного, переважно більше в 1,5 разу. 6. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що обидва увігнуті диски (18, 19), звернені в середній ділянці (26) заднього елемента (4) рами своїми увігнутими сторонами (10) один до одного, розташовані із зсувом один до одного в робочому напрямку (9). 7. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що зсув обох увігнутих дисків (18, 19) в робочому напрямку (9) відповідає величині принаймні 15 см, переважно величині, відповідній приблизно 50 % діаметра увігнутого диска (6, 18, 19). 8. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що при роботі на широкій ділянці або на відкидних ґрунтообробних знаряддях (1) передній елемент (3) рами та задній елемент (4) рами виконані багатосекційними. 9. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що кількість передбачених в ґрунтообробному знарядді (1) увігнутих дисків (5, 6, 14, 15, 18, 19) при парному числі більша ніж двадцять і не ділиться на чотири. 10. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що принаймні один з обох увігнутих дисків (14, 15), розташований в середній ділянці (50) переднього елемента (3) рами, встановлений під менш тупим кутом , ніж решта увігнутих дисків (5), і утворює потік землі знятого ґрунту, що направляється, зокрема, наскільки можливо, повз розташованих за ним увігнутих дисків (18, 19). 6 UA 108679 C2 5 10 15 11. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що принаймні один з обох середніх увігнутих дисків (14, 15) переднього елемента (3) рами зігнутий більш полого, ніж решта увігнутих дисків (5), а внаслідок цього потік землі знятого ґрунту прямує, наскільки можливо, повз розташованих за ним увігнутих дисків (18, 19). 12. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що до увігнутих дисків (5) переднього елемента (3) рами або передніх елементів (3) рами і/або заднього елемента (4) рами або задніх елементів (4) рами приєднані притиски (30, 31), розташовані за увігнутими дисками (5, 6). 13. Ґрунтообробне знаряддя за п. 12, яке відрізняється тим, що притиски (30, 31) виконані як нероз'ємні або складені відбиваючі елементи, що приймають знятий увігнутими дисками (5, 6) ґрунт та укладають його знову на поверхню (13) землі, причому відбиваючі елементи виконані переважно гнучкими. 14. Ґрунтообробне знаряддя за п. 12, яке відрізняється тим, що як притиски (30, 31) або відбиваючі елементи передбачені направляючі елементи, зубці або, наприклад, також лапиборони (32), які, принаймні, частково відводять зняту увігнутими дисками (5, 6) і переміщену у бік землю знову в протилежному напрямку. 15. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що увігнуті диски (5, 6) мають діаметр між 50 см і 75 см, переважно діаметр від 60 см до 70 см. 7 UA 108679 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
