Ротаційне ґрунтообробне знаряддя

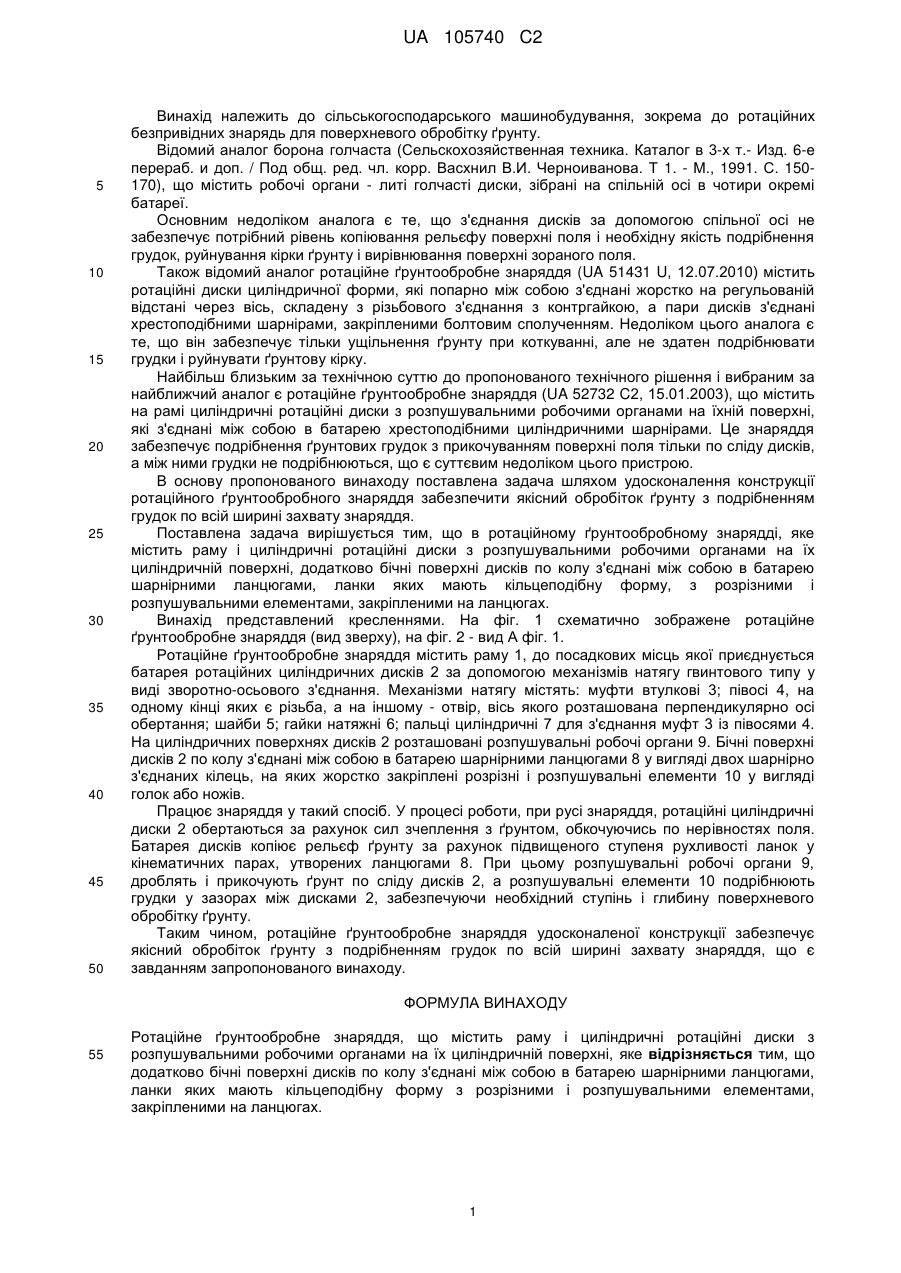

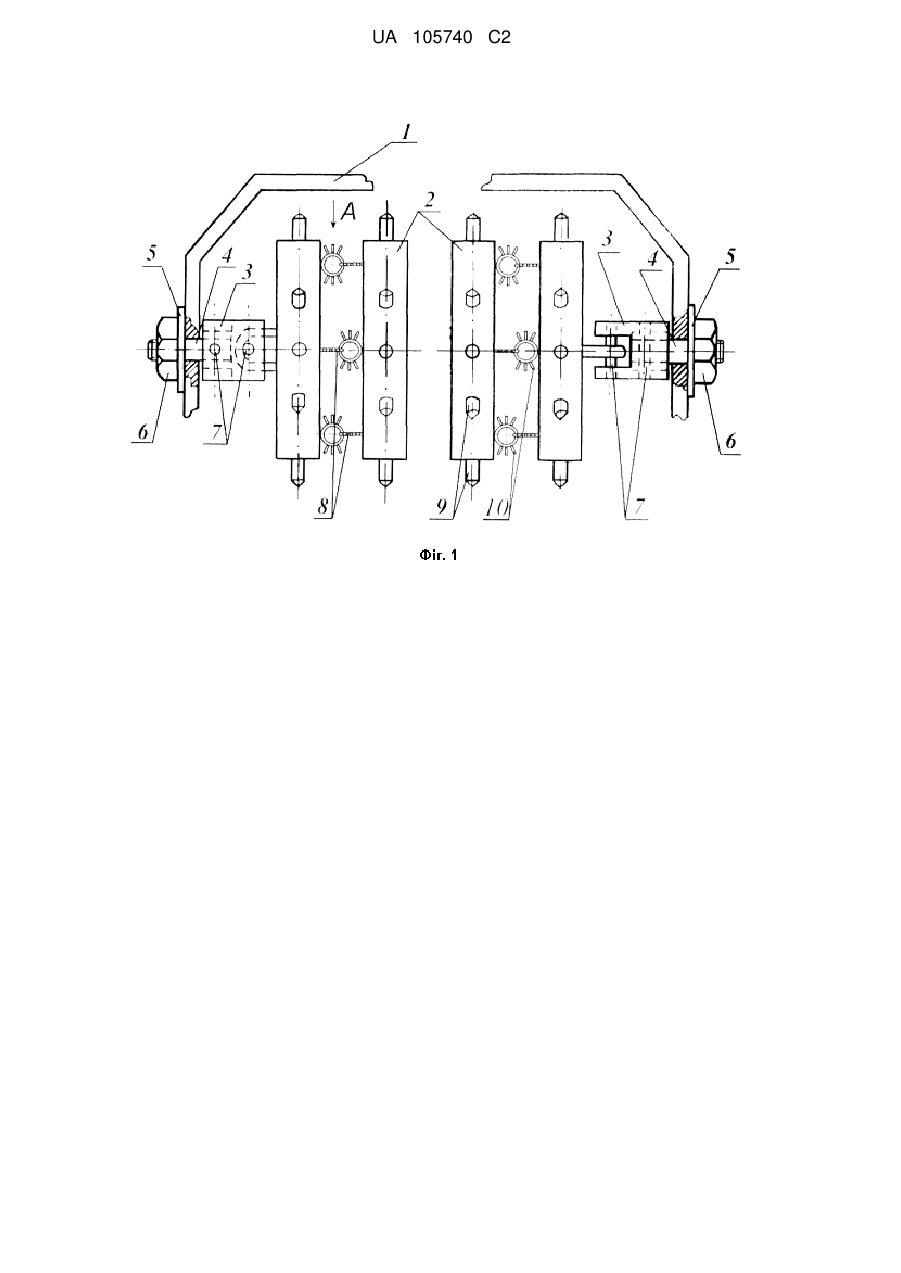

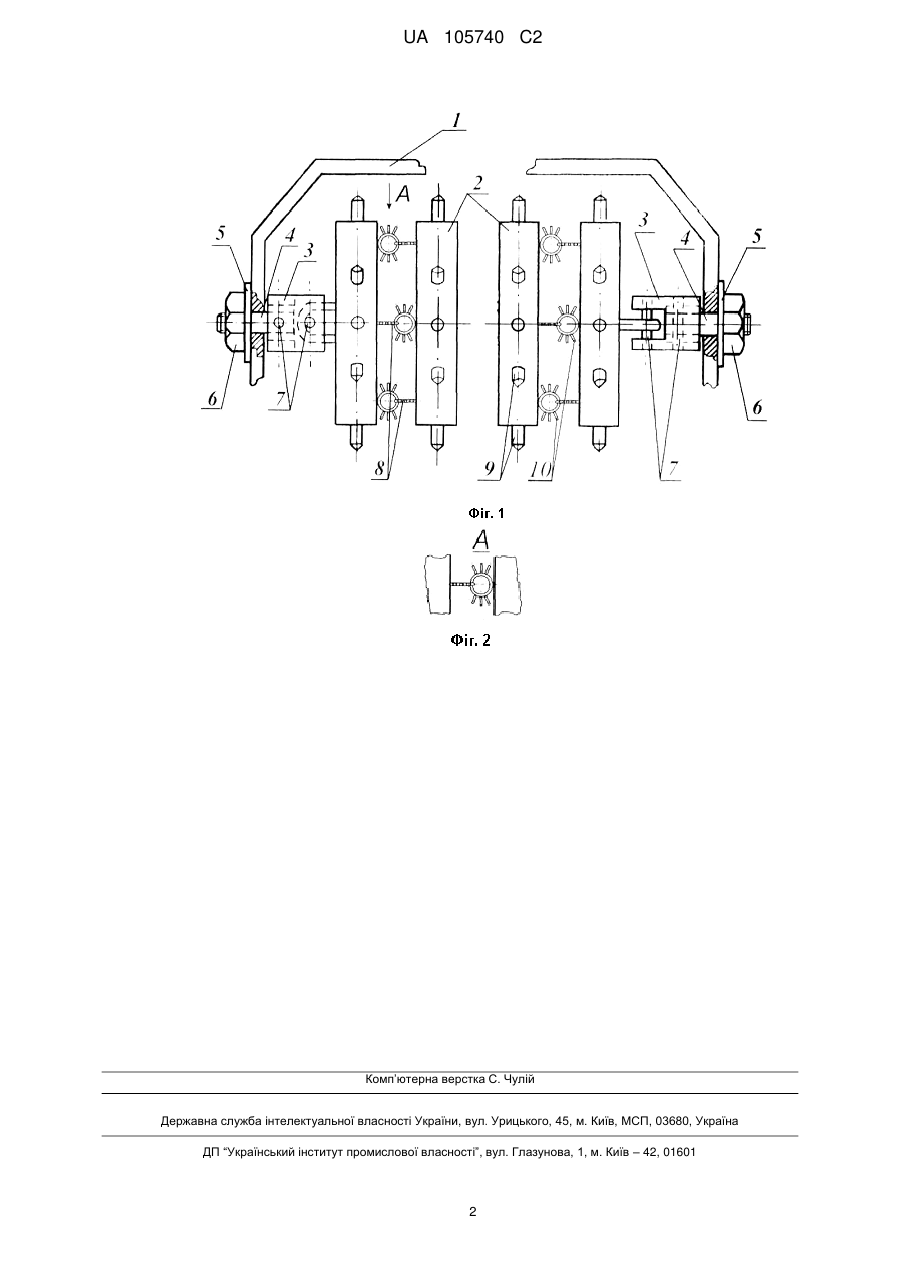

Реферат: Ротаційне ґрунтообробне знаряддя містить раму і циліндричні ротаційні диски з розпушувальними робочими органами на їх циліндричній поверхні. Для забезпечення якісного обробітку ґрунту з подрібненням грудок по всій ширині захвату знаряддя додатково бічні поверхні дисків по колу з'єднані між собою в батарею шарнірними ланцюгами, ланки яких мають кільцеподібну форму з розрізними і розпушувальними елементами, закріпленими на ланцюгах. UA 105740 C2 (12) UA 105740 C2 UA 105740 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до сільськогосподарського машинобудування, зокрема до ротаційних безпривідних знарядь для поверхневого обробітку ґрунту. Відомий аналог борона голчаста (Сельскохозяйственная техника. Каталог в 3-х т.- Изд. 6-е перераб. и доп. / Под общ. ред. чл. корр. Васхнил В.И. Черноиванова. Т 1. - М., 1991. С. 150170), що містить робочі органи - литі голчасті диски, зібрані на спільній осі в чотири окремі батареї. Основним недоліком аналога є те, що з'єднання дисків за допомогою спільної осі не забезпечує потрібний рівень копіювання рельєфу поверхні поля і необхідну якість подрібнення грудок, руйнування кірки ґрунту і вирівнювання поверхні зораного поля. Також відомий аналог ротаційне ґрунтообробне знаряддя (UA 51431 U, 12.07.2010) містить ротаційні диски циліндричної форми, які попарно між собою з'єднані жорстко на регульованій відстані через вісь, складену з різьбового з'єднання з контргайкою, а пари дисків з'єднані хрестоподібними шарнірами, закріпленими болтовим сполученням. Недоліком цього аналога є те, що він забезпечує тільки ущільнення ґрунту при коткуванні, але не здатен подрібнювати грудки і руйнувати ґрунтову кірку. Найбільш близьким за технічною суттю до пропонованого технічного рішення і вибраним за найближчий аналог є ротаційне ґрунтообробне знаряддя (UA 52732 C2, 15.01.2003), що містить на рамі циліндричні ротаційні диски з розпушувальними робочими органами на їхній поверхні, які з'єднані між собою в батарею хрестоподібними циліндричними шарнірами. Це знаряддя забезпечує подрібнення ґрунтових грудок з прикочуванням поверхні поля тільки по сліду дисків, а між ними грудки не подрібнюються, що є суттєвим недоліком цього пристрою. В основу пропонованого винаходу поставлена задача шляхом удосконалення конструкції ротаційного ґрунтообробного знаряддя забезпечити якісний обробіток ґрунту з подрібненням грудок по всій ширині захвату знаряддя. Поставлена задача вирішується тим, що в ротаційному ґрунтообробному знарядді, яке містить раму і циліндричні ротаційні диски з розпушувальними робочими органами на їх циліндричній поверхні, додатково бічні поверхні дисків по колу з'єднані між собою в батарею шарнірними ланцюгами, ланки яких мають кільцеподібну форму, з розрізними і розпушувальними елементами, закріпленими на ланцюгах. Винахід представлений кресленнями. На фіг. 1 схематично зображене ротаційне ґрунтообробне знаряддя (вид зверху), на фіг. 2 - вид А фіг. 1. Ротаційне ґрунтообробне знаряддя містить раму 1, до посадкових місць якої приєднується батарея ротаційних циліндричних дисків 2 за допомогою механізмів натягу гвинтового типу у виді зворотно-осьового з'єднання. Механізми натягу містять: муфти втулкові 3; півосі 4, на одному кінці яких є різьба, а на іншому - отвір, вісь якого розташована перпендикулярно осі обертання; шайби 5; гайки натяжні 6; пальці циліндричні 7 для з'єднання муфт 3 із півосями 4. На циліндричних поверхнях дисків 2 розташовані розпушувальні робочі органи 9. Бічні поверхні дисків 2 по колу з'єднані між собою в батарею шарнірними ланцюгами 8 у вигляді двох шарнірно з'єднаних кілець, на яких жорстко закріплені розрізні і розпушувальні елементи 10 у вигляді голок або ножів. Працює знаряддя у такий спосіб. У процесі роботи, при русі знаряддя, ротаційні циліндричні диски 2 обертаються за рахунок сил зчеплення з ґрунтом, обкочуючись по нерівностях поля. Батарея дисків копіює рельєф ґрунту за рахунок підвищеного ступеня рухливості ланок у кінематичних парах, утворених ланцюгами 8. При цьому розпушувальні робочі органи 9, дроблять і прикочують ґрунт по сліду дисків 2, а розпушувальні елементи 10 подрібнюють грудки у зазорах між дисками 2, забезпечуючи необхідний ступінь і глибину поверхневого обробітку ґрунту. Таким чином, ротаційне ґрунтообробне знаряддя удосконаленої конструкції забезпечує якісний обробіток ґрунту з подрібненням грудок по всій ширині захвату знаряддя, що є завданням запропонованого винаходу. ФОРМУЛА ВИНАХОДУ 55 Ротаційне ґрунтообробне знаряддя, що містить раму і циліндричні ротаційні диски з розпушувальними робочими органами на їх циліндричній поверхні, яке відрізняється тим, що додатково бічні поверхні дисків по колу з'єднані між собою в батарею шарнірними ланцюгами, ланки яких мають кільцеподібну форму з розрізними і розпушувальними елементами, закріпленими на ланцюгах. 1 UA 105740 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
