Пляшка з овальною горловиною

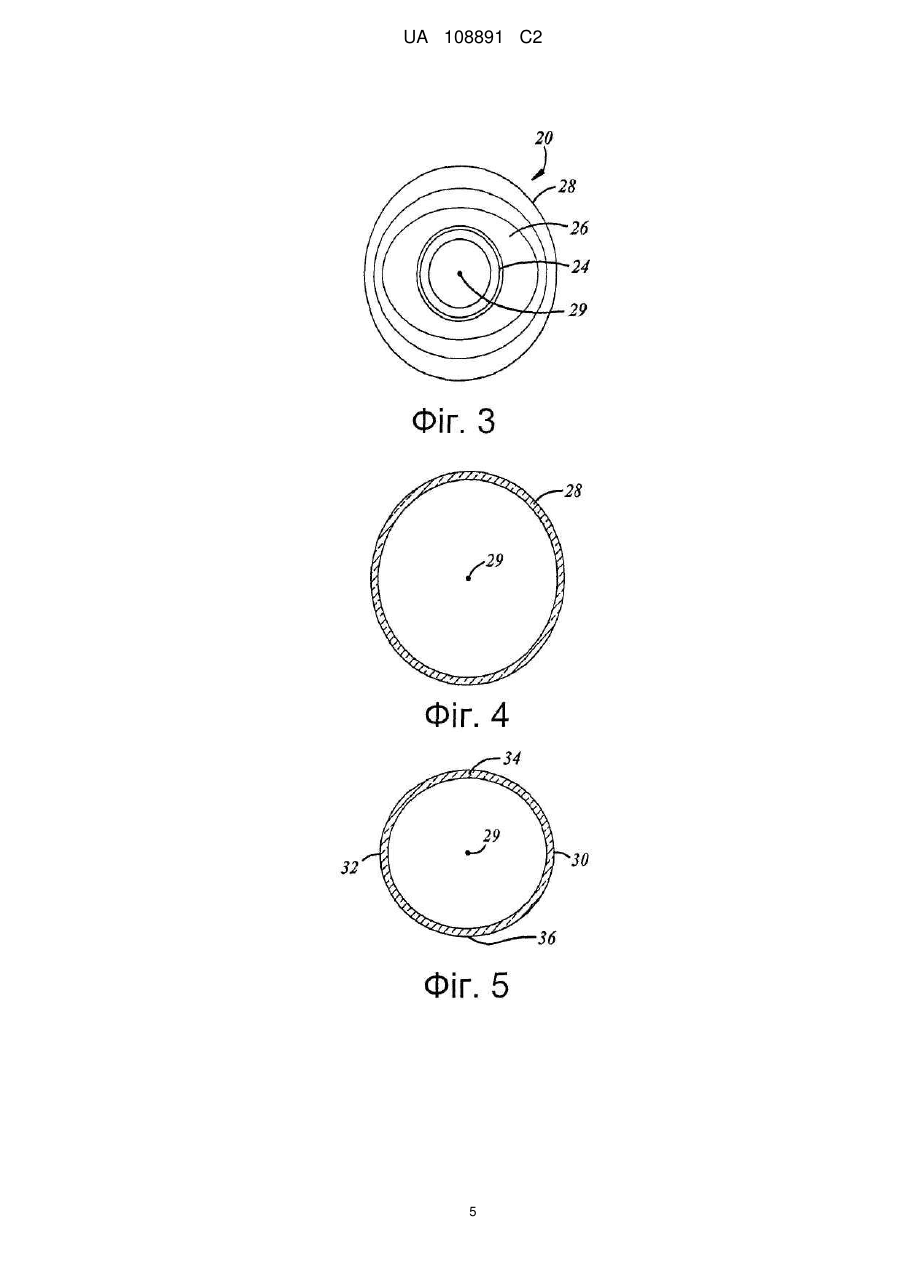

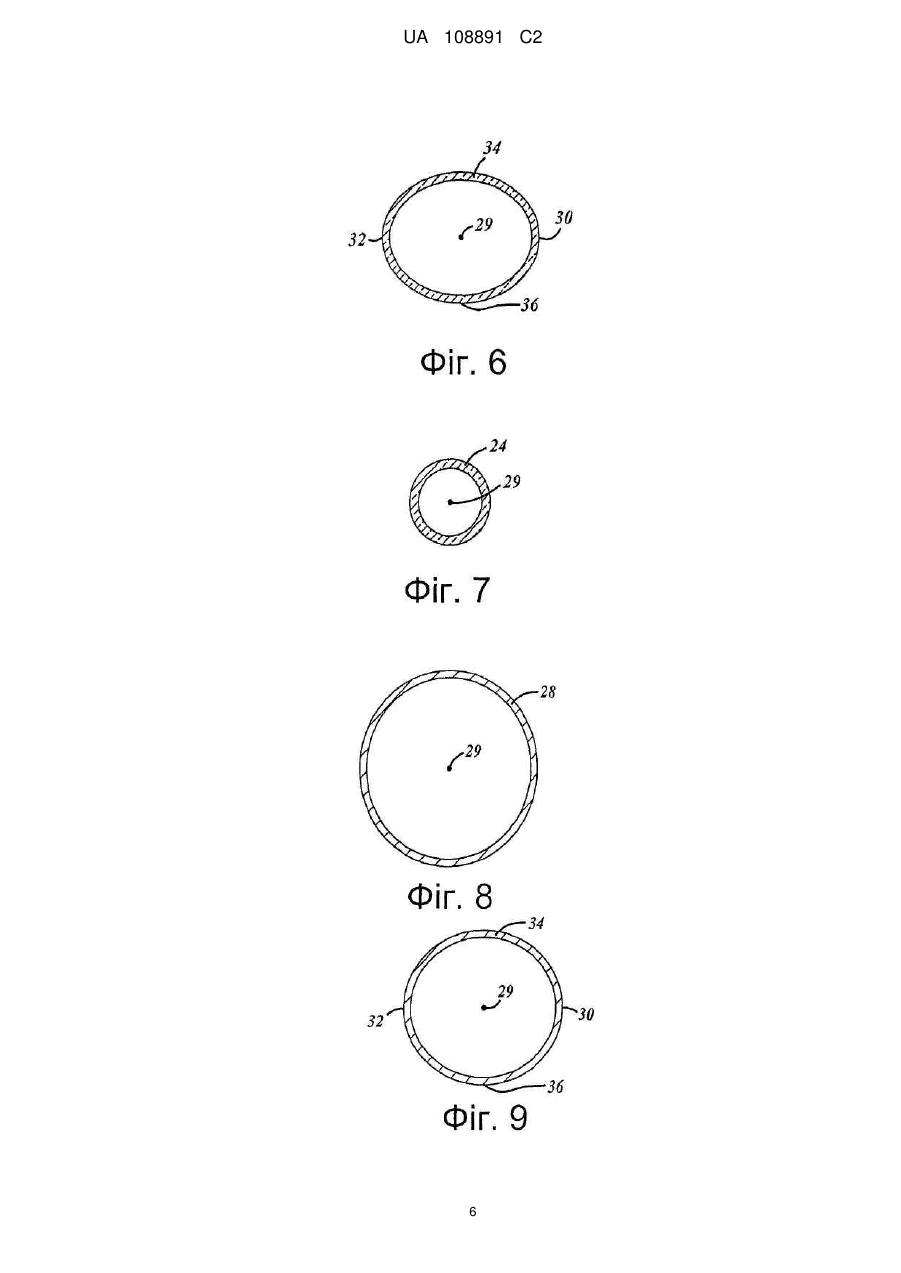

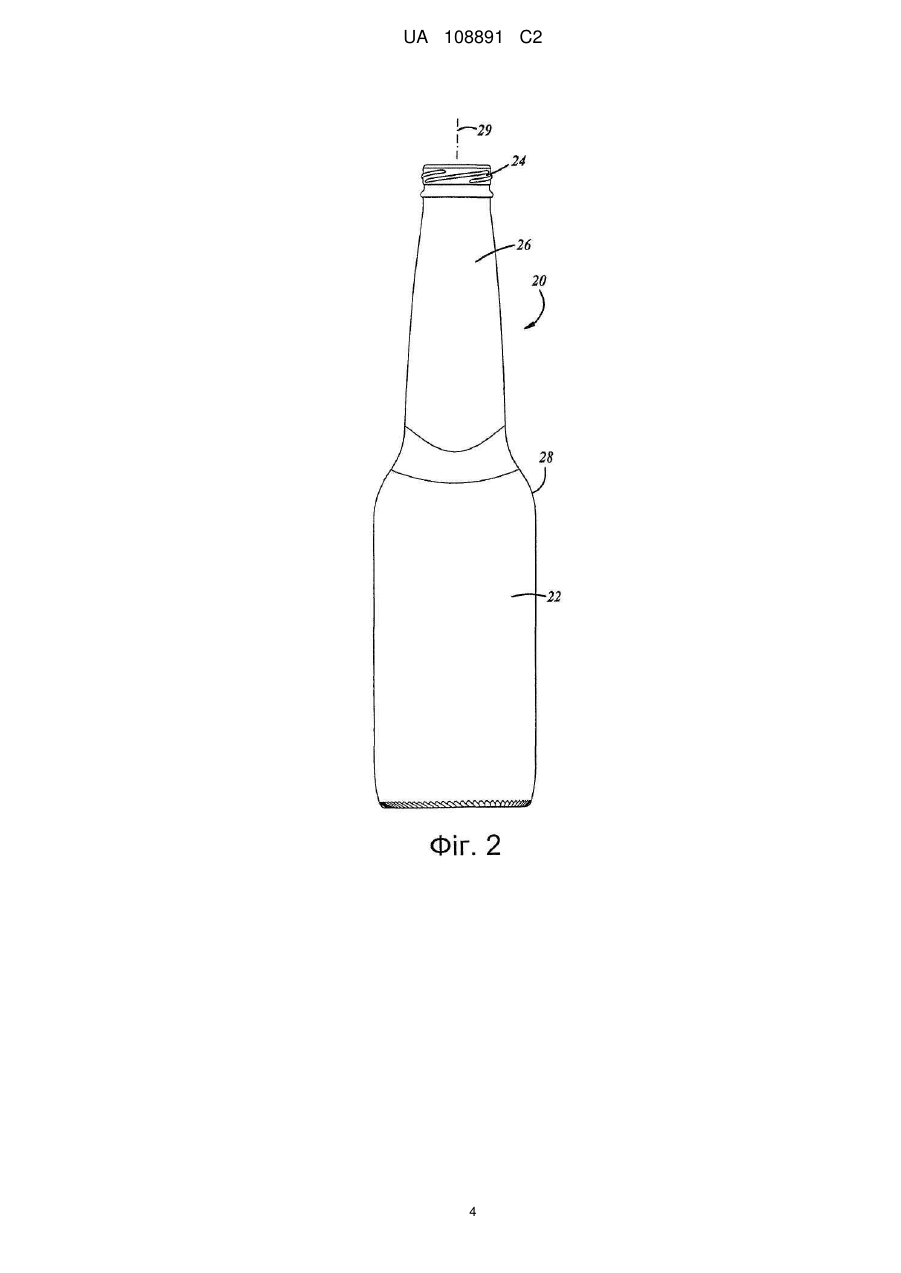

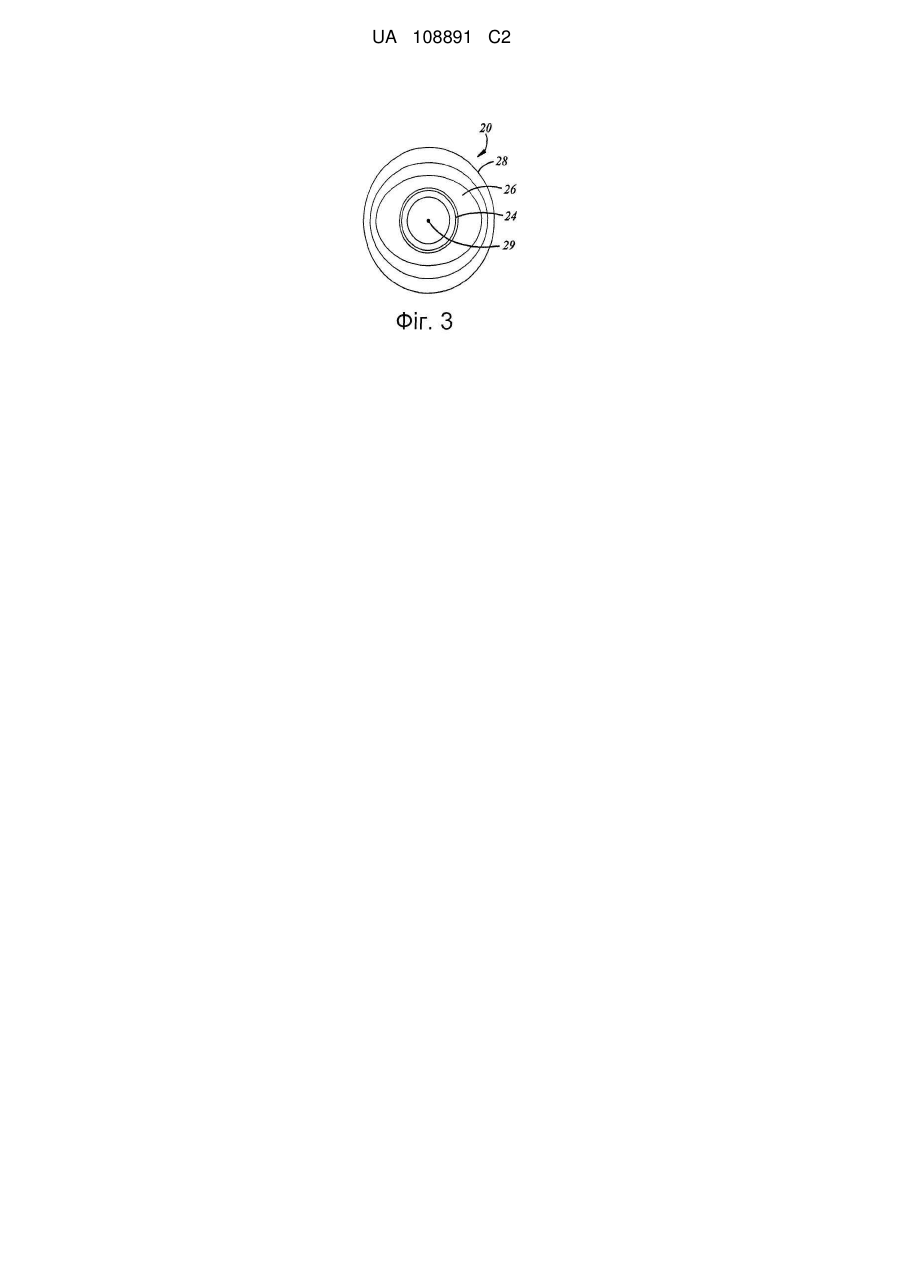

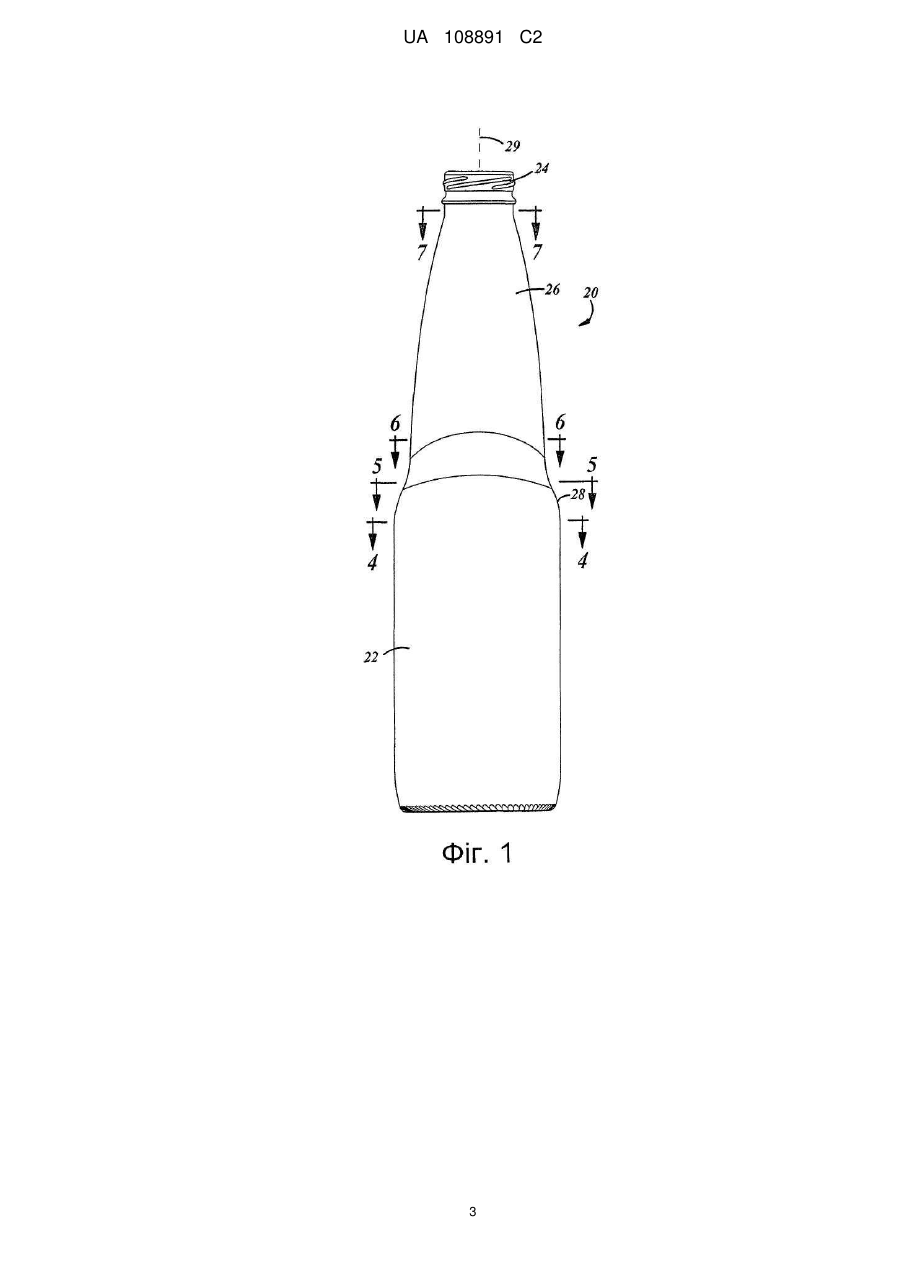

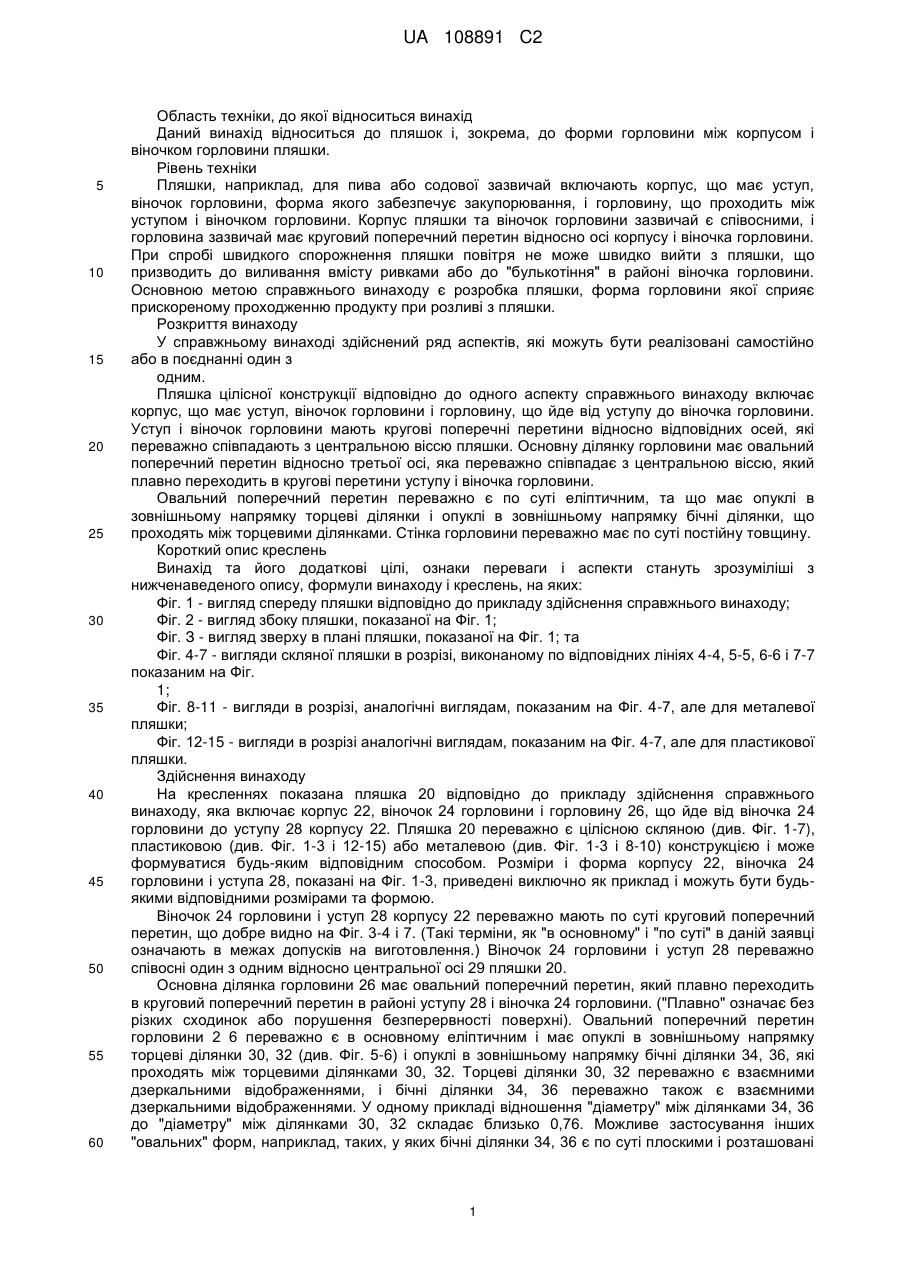

Реферат: Пляшка цілісної конструкції, яка включає корпус (22), що має уступ (28), віночок (24) горловини і горловину, що йде від зазначеного уступу до зазначеного віночка горловини. Уступ і віночок горловини мають кругові поперечні перерізи відносно відповідних осей (29), які переважно співпадають з центральною віссю (29) пляшки. Основна ділянка горловини має овальний поперечний переріз відносно третьої осі (29), яка переважно співпадає з центральною віссю, біля зазначеного уступу і зазначеного віночка горловини, який плавно переходить в кругові поперечні перерізи уступу і віночка горловини. Овальний поперечний переріз переважно є в основному еліптичним і має опуклі в зовнішньому напрямку торцеві ділянки (30, 32) та опуклі в зовнішньому напрямку бічні ділянки (34, 36), що проходять між торцевими ділянками. Стінка горловини переважно має по суті постійну товщину. UA 108891 C2 (12) UA 108891 C2 UA 108891 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки, до якої відноситься винахід Даний винахід відноситься до пляшок і, зокрема, до форми горловини між корпусом і віночком горловини пляшки. Рівень техніки Пляшки, наприклад, для пива або содової зазвичай включають корпус, що має уступ, віночок горловини, форма якого забезпечує закупорювання, і горловину, що проходить між уступом і віночком горловини. Корпус пляшки та віночок горловини зазвичай є співосними, і горловина зазвичай має круговий поперечний перетин відносно осі корпусу і віночка горловини. При спробі швидкого спорожнення пляшки повітря не може швидко вийти з пляшки, що призводить до виливання вмісту ривками або до "булькотіння" в районі віночка горловини. Основною метою справжнього винаходу є розробка пляшки, форма горловини якої сприяє прискореному проходженню продукту при розливі з пляшки. Розкриття винаходу У справжньому винаході здійснений ряд аспектів, які можуть бути реалізовані самостійно або в поєднанні один з одним. Пляшка цілісної конструкції відповідно до одного аспекту справжнього винаходу включає корпус, що має уступ, віночок горловини і горловину, що йде від уступу до віночка горловини. Уступ і віночок горловини мають кругові поперечні перетини відносно відповідних осей, які переважно співпадають з центральною віссю пляшки. Основну ділянку горловини має овальний поперечний перетин відносно третьої осі, яка переважно співпадає з центральною віссю, який плавно переходить в кругові перетини уступу і віночка горловини. Овальний поперечний перетин переважно є по суті еліптичним, та що має опуклі в зовнішньому напрямку торцеві ділянки і опуклі в зовнішньому напрямку бічні ділянки, що проходять між торцевими ділянками. Стінка горловини переважно має по суті постійну товщину. Короткий опис креслень Винахід та його додаткові цілі, ознаки переваги і аспекти стануть зрозуміліші з нижченаведеного опису, формули винаходу і креслень, на яких: Фіг. 1 - вигляд спереду пляшки відповідно до прикладу здійснення справжнього винаходу; Фіг. 2 - вигляд збоку пляшки, показаної на Фіг. 1; Фіг. З - вигляд зверху в плані пляшки, показаної на Фіг. 1; та Фіг. 4-7 - вигляди скляної пляшки в розрізі, виконаному по відповідних лініях 4-4, 5-5, 6-6 і 7-7 показаним на Фіг. 1; Фіг. 8-11 - вигляди в розрізі, аналогічні виглядам, показаним на Фіг. 4-7, але для металевої пляшки; Фіг. 12-15 - вигляди в розрізі аналогічні виглядам, показаним на Фіг. 4-7, але для пластикової пляшки. Здійснення винаходу На кресленнях показана пляшка 20 відповідно до прикладу здійснення справжнього винаходу, яка включає корпус 22, віночок 24 горловини і горловину 26, що йде від віночка 24 горловини до уступу 28 корпусу 22. Пляшка 20 переважно є цілісною скляною (див. Фіг. 1-7), пластиковою (див. Фіг. 1-3 і 12-15) або металевою (див. Фіг. 1-3 і 8-10) конструкцією і може формуватися будь-яким відповідним способом. Розміри і форма корпусу 22, віночка 24 горловини і уступа 28, показані на Фіг. 1-3, приведені виключно як приклад і можуть бути будьякими відповідними розмірами та формою. Віночок 24 горловини і уступ 28 корпусу 22 переважно мають по суті круговий поперечний перетин, що добре видно на Фіг. 3-4 і 7. (Такі терміни, як "в основному" і "по суті" в даній заявці означають в межах допусків на виготовлення.) Віночок 24 горловини і уступ 28 переважно співосні один з одним відносно центральної осі 29 пляшки 20. Основна ділянка горловини 26 має овальний поперечний перетин, який плавно переходить в круговий поперечний перетин в районі уступу 28 і віночка 24 горловини. ("Плавно" означає без різких сходинок або порушення безперервності поверхні). Овальний поперечний перетин горловини 2 6 переважно є в основному еліптичним і має опуклі в зовнішньому напрямку торцеві ділянки 30, 32 (див. Фіг. 5-6) і опуклі в зовнішньому напрямку бічні ділянки 34, 36, які проходять між торцевими ділянками 30, 32. Торцеві ділянки 30, 32 переважно є взаємними дзеркальними відображеннями, і бічні ділянки 34, 36 переважно також є взаємними дзеркальними відображеннями. У одному прикладі відношення "діаметру" між ділянками 34, 36 до "діаметру" між ділянками 30, 32 складає близько 0,76. Можливе застосування інших "овальних" форм, наприклад, таких, у яких бічні ділянки 34, 36 є по суті плоскими і розташовані 1 UA 108891 C2 5 10 або паралельно, або під кутом одна до іншої, або форм, що повторюють форму подовжнього перетину яйця. Окрім інших переваг, що включають привабливий з естетичної точки зору зовнішній вигляд, овальний поперечний перетин горловини за винаходом сприяє виходу повітря з пляшки і швидкому витіканню продукту з пляшки зі зниженим булькотінням. Овальний поперечний перетин горловини також дозволяє розміщувати в горловині пляшки фрукти (наприклад, часточки апельсина, лимона або лайма) без створення перешкод для витікання продукту. Овальний поперечний перетин горловини також забезпечує підвищену ергономічність (зручніше захоплення) і велику площу для розміщення етикетки на горловині. Таким чином, приведений опис пляшки з овальною горловиною, яка повністю відповідає всім цілям і завданням, викладеним вище. Пляшка з овальною горловиною описана на прикладі переважного в даний час варіанту здійснення винаходу, для якого також були описані модифікації і можливі зміни. Інші модифікації і зміни очевидні для фахівців, що володіють стандартними навиками в даній області техніки, в світлі наведеного вище опису. 15 ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 1. Пляшка цілісної конструкції, яка містить: корпус (22), що має уступ (28), віночок (24) горловини та горловину (26), що йде від уступу до віночка горловини, зазначений уступ (28) має круговий поперечний переріз відносно центральної осі (29) пляшки, зазначений віночок (24) горловини має круговий поперечний переріз відносно центральної осі (29) пляшки, яка відрізняється тим, що основна ділянка зазначеної горловини (26) має в цілому еліптичний поперечний переріз відносно центральної осі (29), що плавно переходить у зазначені кругові поперечні перерізи біля уступу (28) і віночка (24) горловини (26), причому ділянка горловини (26) опукло виступає радіально назовні вздовж всієї довжини. 2. Пляшка за п. 1, яка відрізняється тим, що в неї в основному еліптичний переріз має опуклі в зовнішньому напрямку торцеві ділянки (30, 32) і опуклі в зовнішньому напрямку бічні ділянки (34, 36), що проходять між зазначеними торцевими ділянками. 3. Пляшка за п. 2, яка відрізняється тим, що зазначені торцеві ділянки є взаємними дзеркальними відображеннями, і зазначені бічні ділянки є взаємними дзеркальними відображеннями. 4. Пляшка за п. 1, яка відрізняється тим, що стінка зазначеної горловини (26) має по суті постійну товщину. 5. Пляшка за будь-яким з пп. 1, 3 або 4 цілісної скляної, металевої або пластикової конструкції, яка відрізняється тим, що в основному еліптичний поперечний переріз має дзеркальні опуклі в зовнішньому напрямку торцеві ділянки (30, 32) і дзеркальні опуклі в зовнішньому напрямку бічні ділянки (34, 36), що проходять між торцевими ділянками. 6. Пляшка за п. 1, яка відрізняється тим, що зазначений в цілому еліптичний поперечний переріз має опуклі в зовнішньому напрямку торцеві ділянки, опуклі в зовнішньому напрямку бічні ділянки, які проходять між зазначеними торцевими ділянками, причому зазначені торцеві ділянки є дзеркальними відображеннями, і зазначені бічні ділянки є дзеркальними відображеннями одна одної. 7. Пляшка за п. 6, яка відрізняється тим, що відношення діаметрів зазначених бічних ділянок і зазначених торцевих ділянок дорівнює 0,76. 8. Пляшка за п. 1, яка відрізняється тим, що зазначений корпус має в цілому циліндричну форму. 2 UA 108891 C2 3 UA 108891 C2 4 UA 108891 C2 5 UA 108891 C2 6 UA 108891 C2 7 UA 108891 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
