Ґрунтообробне знаряддя

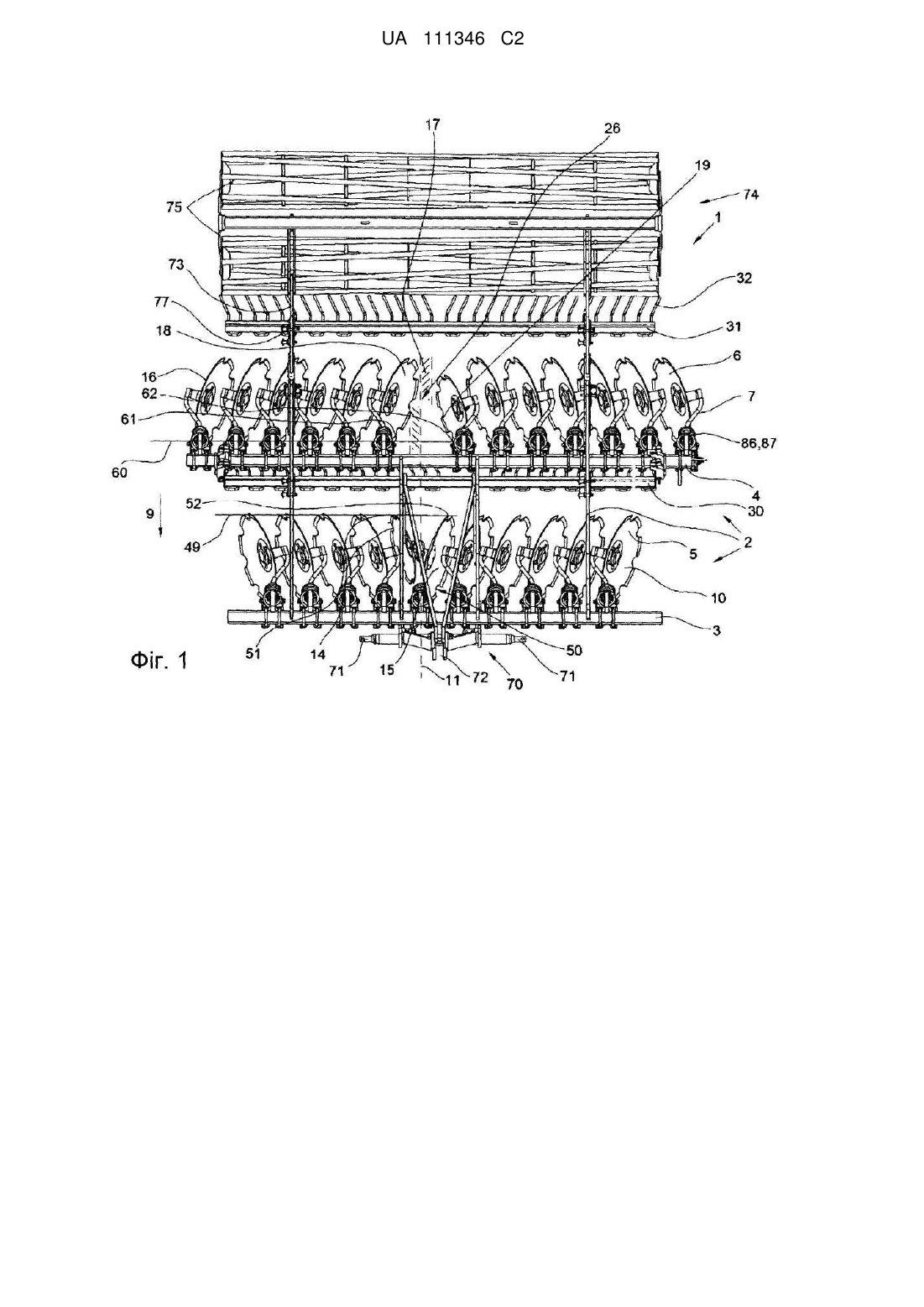

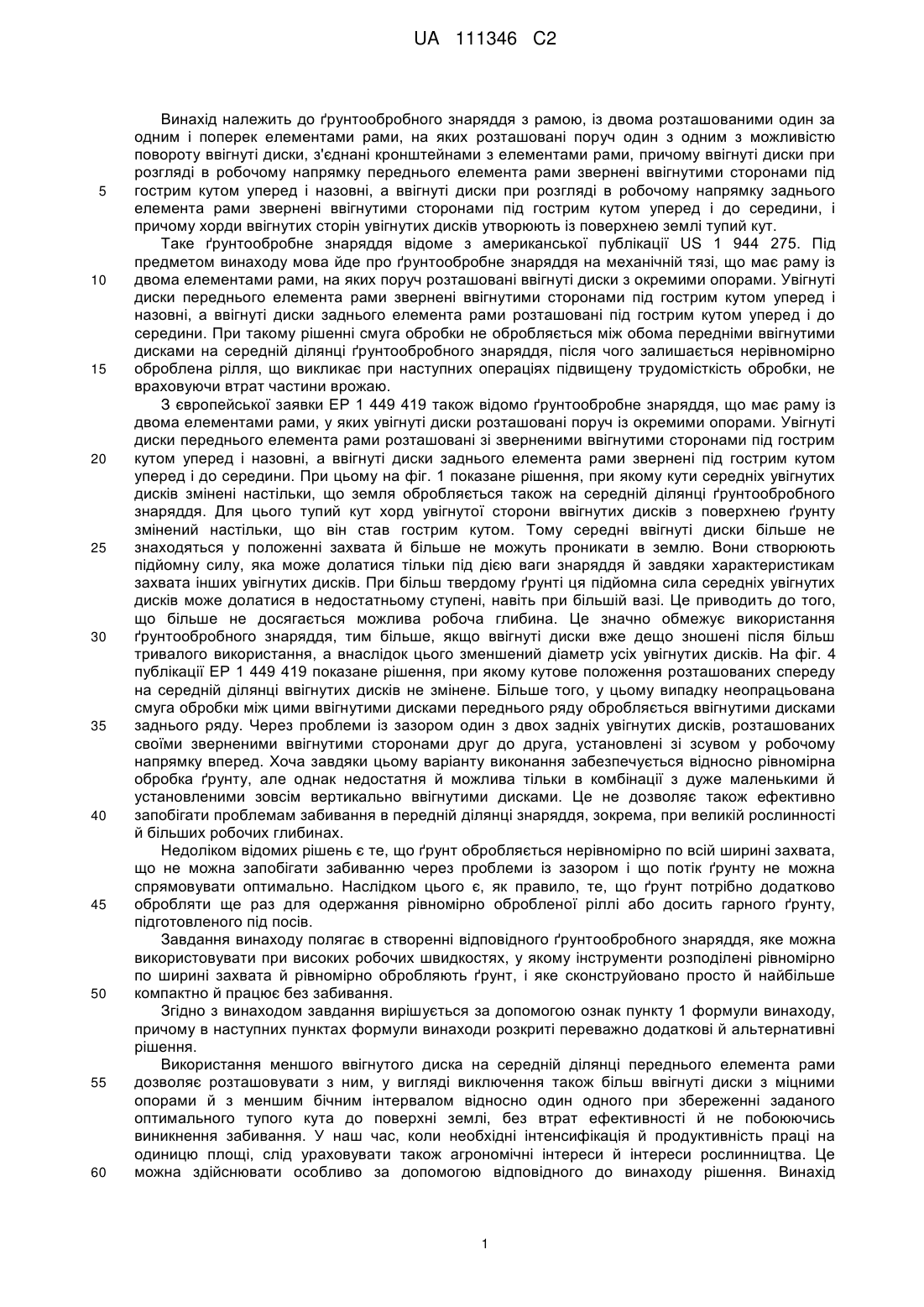

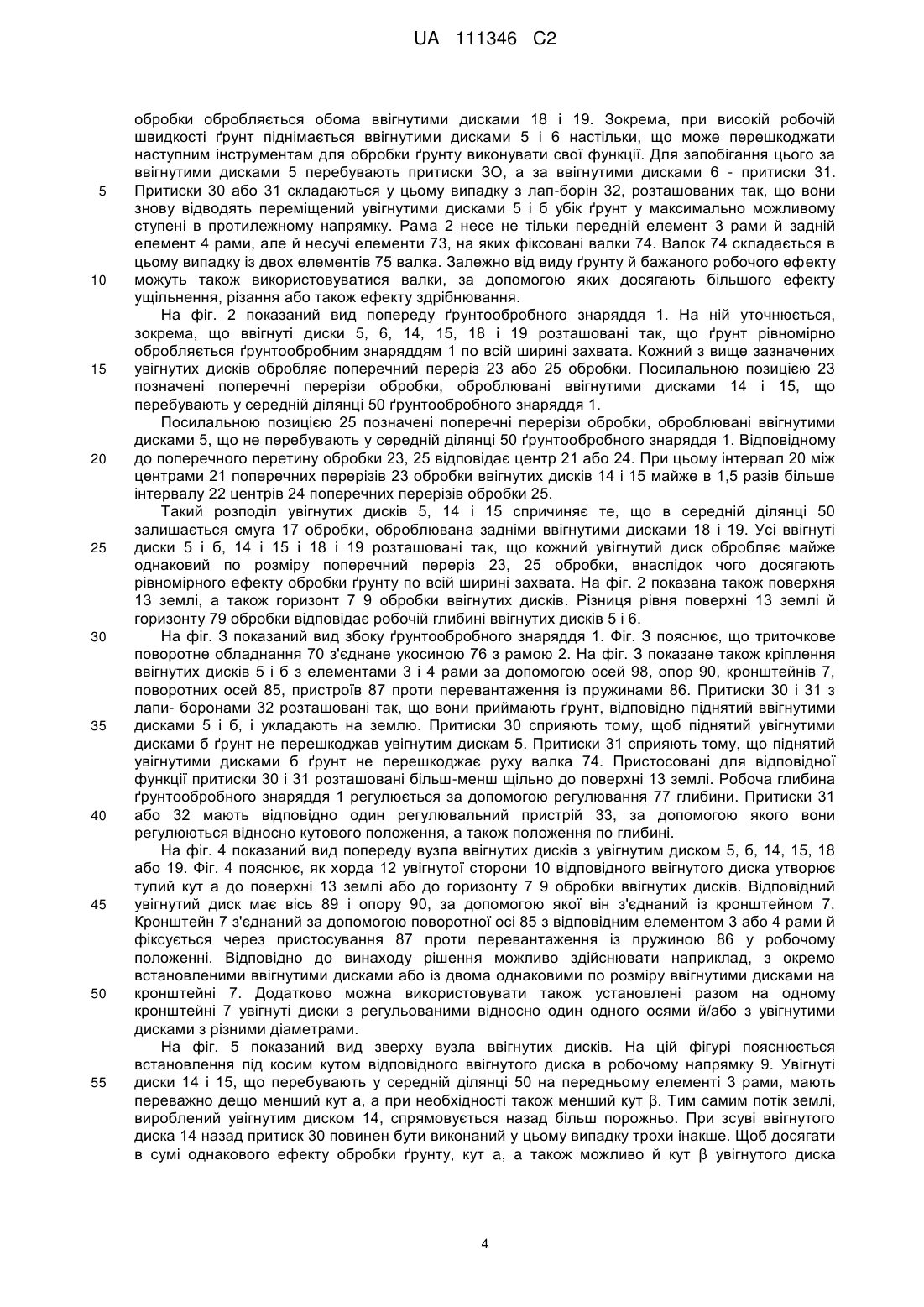

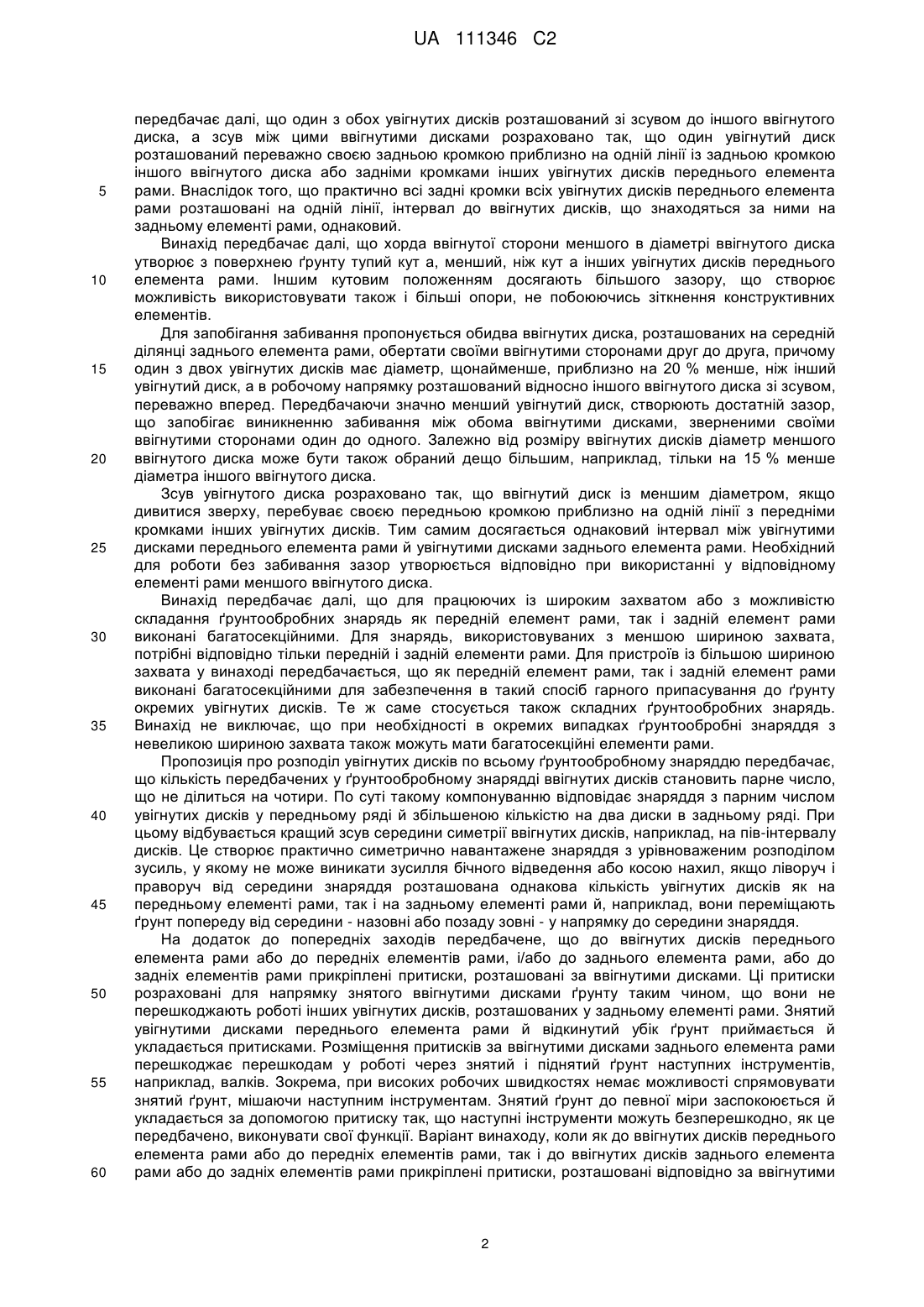

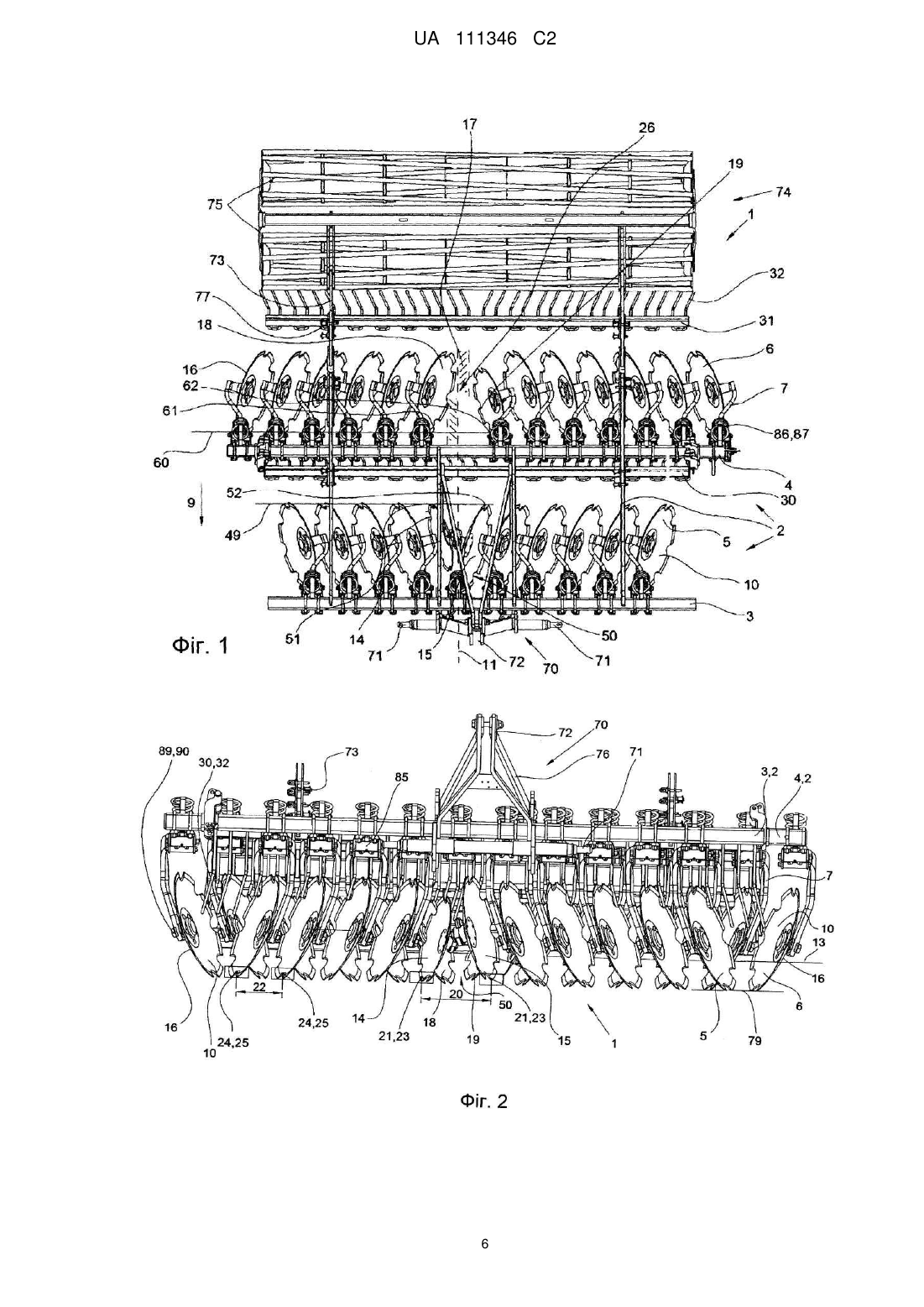

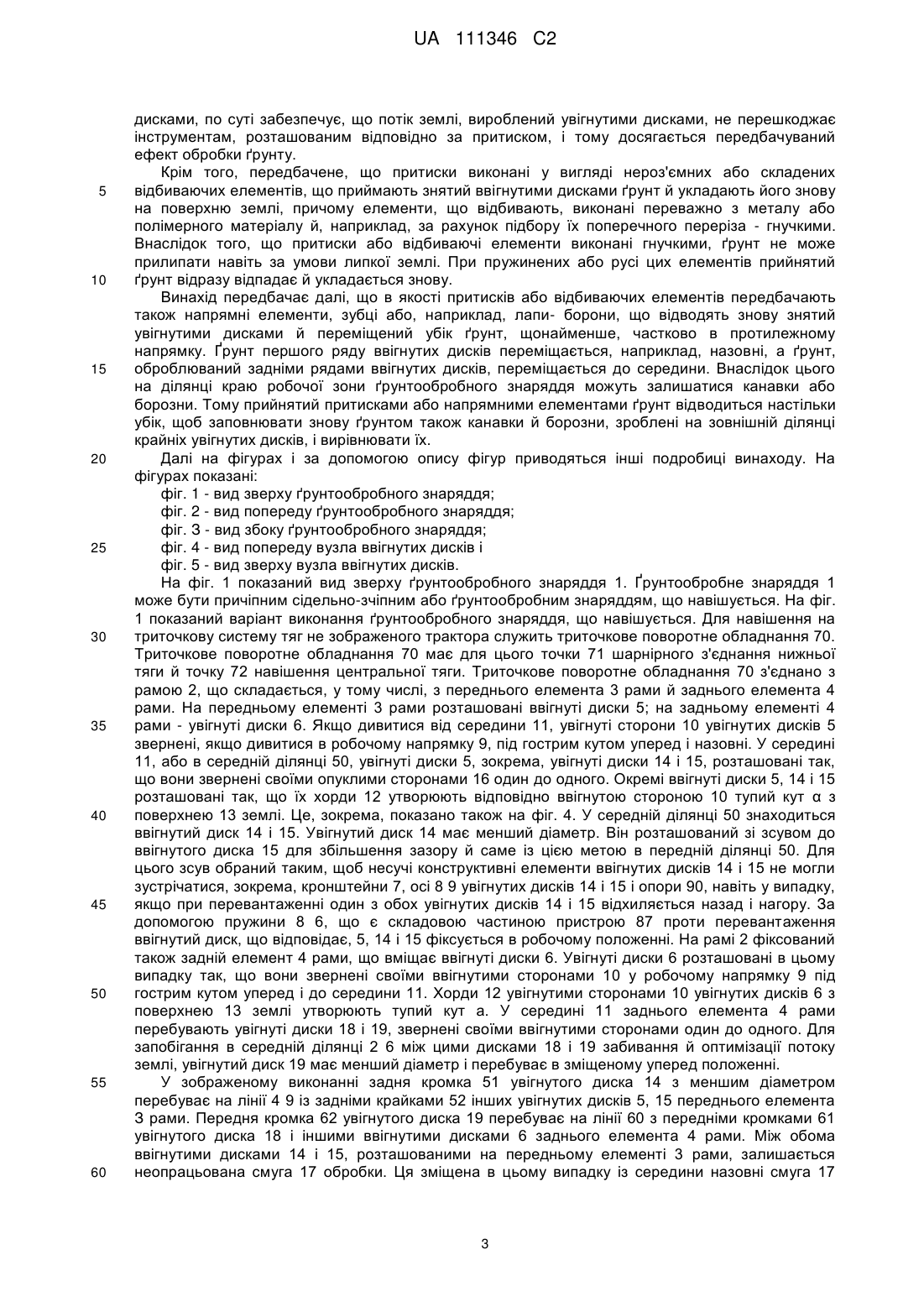

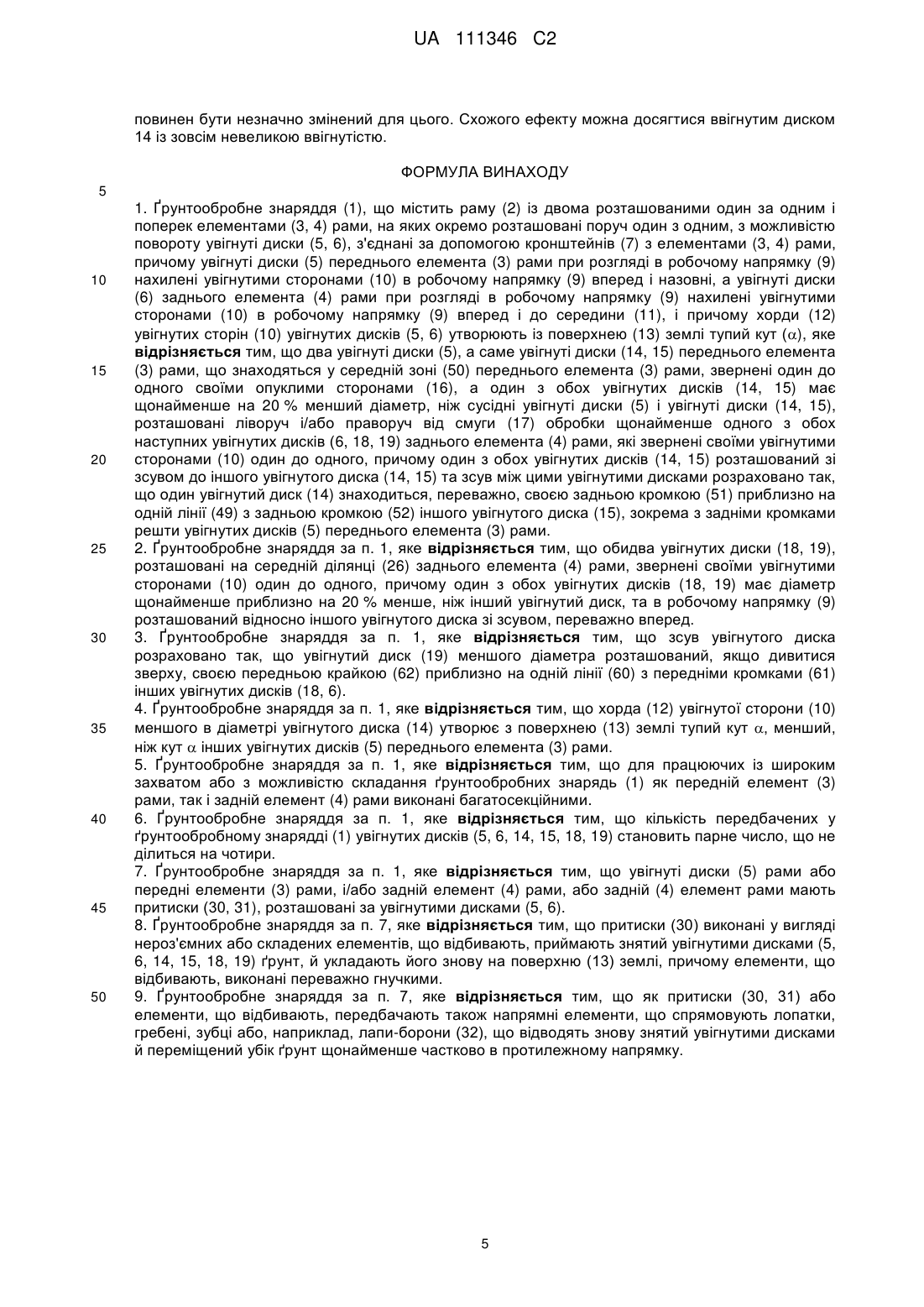

Реферат: Винахід належить до ґрунтообробного знаряддя із двома розташованими один за одним і поперек елементами рами, на яких розташовані окремо поруч один з одним з можливістю повороту ввігнуті диски, причому ввігнуті диски одного елемента рами звернені в робочому напрямку ввігнутими сторонами під гострим кутом уперед і назовні, а ввігнуті диски іншого елемента рами звернені в робочому напрямку ввігнутими сторонами під гострим кутом уперед і до середини (11); хорди ввігнутих сторін увігнутих дисків розташовані, утворюючи з поверхнею землі тупий кут, причому відповідні два ввігнуті диски, звернені один до одного в середній ділянці своїми ввігнутими сторонами або своїми опуклими сторонами виконані так, що відповідно один із цих увігнутих дисків має менший діаметр і розташований у робочому напрямку зі зсувом до сусідніх увігнутих дисків. UA 111346 C2 (12) UA 111346 C2 UA 111346 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до ґрунтообробного знаряддя з рамою, із двома розташованими один за одним і поперек елементами рами, на яких розташовані поруч один з одним з можливістю повороту ввігнуті диски, з'єднані кронштейнами з елементами рами, причому ввігнуті диски при розгляді в робочому напрямку переднього елемента рами звернені ввігнутими сторонами під гострим кутом уперед і назовні, а ввігнуті диски при розгляді в робочому напрямку заднього елемента рами звернені ввігнутими сторонами під гострим кутом уперед і до середини, і причому хорди ввігнутих сторін увігнутих дисків утворюють із поверхнею землі тупий кут. Таке ґрунтообробне знаряддя відоме з американської публікації US 1 944 275. Під предметом винаходу мова йде про ґрунтообробне знаряддя на механічній тязі, що має раму із двома елементами рами, на яких поруч розташовані ввігнуті диски з окремими опорами. Увігнуті диски переднього елемента рами звернені ввігнутими сторонами під гострим кутом уперед і назовні, а ввігнуті диски заднього елемента рами розташовані під гострим кутом уперед і до середини. При такому рішенні смуга обробки не обробляється між обома передніми ввігнутими дисками на середній ділянці ґрунтообробного знаряддя, після чого залишається нерівномірно оброблена рілля, що викликає при наступних операціях підвищену трудомісткість обробки, не враховуючи втрат частини врожаю. З європейської заявки ЕР 1 449 419 також відомо ґрунтообробне знаряддя, що має раму із двома елементами рами, у яких увігнуті диски розташовані поруч із окремими опорами. Увігнуті диски переднього елемента рами розташовані зі зверненими ввігнутими сторонами під гострим кутом уперед і назовні, а ввігнуті диски заднього елемента рами звернені під гострим кутом уперед і до середини. При цьому на фіг. 1 показане рішення, при якому кути середніх увігнутих дисків змінені настільки, що земля обробляється також на середній ділянці ґрунтообробного знаряддя. Для цього тупий кут хорд увігнутої сторони ввігнутих дисків з поверхнею ґрунту змінений настільки, що він став гострим кутом. Тому середні ввігнуті диски більше не знаходяться у положенні захвата й більше не можуть проникати в землю. Вони створюють підйомну силу, яка може долатися тільки під дією ваги знаряддя й завдяки характеристикам захвата інших увігнутих дисків. При більш твердому ґрунті ця підйомна сила середніх увігнутих дисків може долатися в недостатньому ступені, навіть при більшій вазі. Це приводить до того, що більше не досягається можлива робоча глибина. Це значно обмежує використання ґрунтообробного знаряддя, тим більше, якщо ввігнуті диски вже дещо зношені після більш тривалого використання, а внаслідок цього зменшений діаметр усіх увігнутих дисків. На фіг. 4 публікації ЕР 1 449 419 показане рішення, при якому кутове положення розташованих спереду на середній ділянці ввігнутих дисків не змінене. Більше того, у цьому випадку неопрацьована смуга обробки між цими ввігнутими дисками переднього ряду обробляється ввігнутими дисками заднього ряду. Через проблеми із зазором один з двох задніх увігнутих дисків, розташованих своїми зверненими ввігнутими сторонами друг до друга, установлені зі зсувом у робочому напрямку вперед. Хоча завдяки цьому варіанту виконання забезпечується відносно рівномірна обробка ґрунту, але однак недостатня й можлива тільки в комбінації з дуже маленькими й установленими зовсім вертикально ввігнутими дисками. Це не дозволяє також ефективно запобігати проблемам забивання в передній ділянці знаряддя, зокрема, при великій рослинності й більших робочих глибинах. Недоліком відомих рішень є те, що ґрунт обробляється нерівномірно по всій ширині захвата, що не можна запобігати забиванню через проблеми із зазором і що потік ґрунту не можна спрямовувати оптимально. Наслідком цього є, як правило, те, що ґрунт потрібно додатково обробляти ще раз для одержання рівномірно обробленої ріллі або досить гарного ґрунту, підготовленого під посів. Завдання винаходу полягає в створенні відповідного ґрунтообробного знаряддя, яке можна використовувати при високих робочих швидкостях, у якому інструменти розподілені рівномірно по ширині захвата й рівномірно обробляють ґрунт, і яке сконструйовано просто й найбільше компактно й працює без забивання. Згідно з винаходом завдання вирішується за допомогою ознак пункту 1 формули винаходу, причому в наступних пунктах формули винаходи розкриті переважно додаткові й альтернативні рішення. Використання меншого ввігнутого диска на середній ділянці переднього елемента рами дозволяє розташовувати з ним, у вигляді виключення також більш ввігнуті диски з міцними опорами й з меншим бічним інтервалом відносно один одного при збереженні заданого оптимального тупого кута до поверхні землі, без втрат ефективності й не побоюючись виникнення забивання. У наш час, коли необхідні інтенсифікація й продуктивність праці на одиницю площі, слід ураховувати також агрономічні інтереси й інтереси рослинництва. Це можна здійснювати особливо за допомогою відповідного до винаходу рішення. Винахід 1 UA 111346 C2 5 10 15 20 25 30 35 40 45 50 55 60 передбачає далі, що один з обох увігнутих дисків розташований зі зсувом до іншого ввігнутого диска, а зсув між цими ввігнутими дисками розраховано так, що один увігнутий диск розташований переважно своєю задньою кромкою приблизно на одній лінії із задньою кромкою іншого ввігнутого диска або задніми кромками інших увігнутих дисків переднього елемента рами. Внаслідок того, що практично всі задні кромки всіх увігнутих дисків переднього елемента рами розташовані на одній лінії, інтервал до ввігнутих дисків, що знаходяться за ними на задньому елементі рами, однаковий. Винахід передбачає далі, що хорда ввігнутої сторони меншого в діаметрі ввігнутого диска утворює з поверхнею ґрунту тупий кут а, менший, ніж кут а інших увігнутих дисків переднього елемента рами. Іншим кутовим положенням досягають більшого зазору, що створює можливість використовувати також і більші опори, не побоюючись зіткнення конструктивних елементів. Для запобігання забивання пропонується обидва ввігнутих диска, розташованих на середній ділянці заднього елемента рами, обертати своїми ввігнутими сторонами друг до друга, причому один з двох увігнутих дисків має діаметр, щонайменше, приблизно на 20 % менше, ніж інший увігнутий диск, а в робочому напрямку розташований відносно іншого ввігнутого диска зі зсувом, переважно вперед. Передбачаючи значно менший увігнутий диск, створюють достатній зазор, що запобігає виникненню забивання між обома ввігнутими дисками, зверненими своїми ввігнутими сторонами один до одного. Залежно від розміру ввігнутих дисків діаметр меншого ввігнутого диска може бути також обраний дещо більшим, наприклад, тільки на 15 % менше діаметра іншого ввігнутого диска. Зсув увігнутого диска розраховано так, що ввігнутий диск із меншим діаметром, якщо дивитися зверху, перебуває своєю передньою кромкою приблизно на одній лінії з передніми кромками інших увігнутих дисків. Тим самим досягається однаковий інтервал між увігнутими дисками переднього елемента рами й увігнутими дисками заднього елемента рами. Необхідний для роботи без забивання зазор утворюється відповідно при використанні у відповідному елементі рами меншого ввігнутого диска. Винахід передбачає далі, що для працюючих із широким захватом або з можливістю складання ґрунтообробних знарядь як передній елемент рами, так і задній елемент рами виконані багатосекційними. Для знарядь, використовуваних з меншою шириною захвата, потрібні відповідно тільки передній і задній елементи рами. Для пристроїв із більшою шириною захвата у винаході передбачається, що як передній елемент рами, так і задній елемент рами виконані багатосекційними для забезпечення в такий спосіб гарного припасування до ґрунту окремих увігнутих дисків. Те ж саме стосується також складних ґрунтообробних знарядь. Винахід не виключає, що при необхідності в окремих випадках ґрунтообробні знаряддя з невеликою шириною захвата також можуть мати багатосекційні елементи рами. Пропозиція про розподіл увігнутих дисків по всьому ґрунтообробному знаряддю передбачає, що кількість передбачених у ґрунтообробному знарядді ввігнутих дисків становить парне число, що не ділиться на чотири. По суті такому компонуванню відповідає знаряддя з парним числом увігнутих дисків у передньому ряді й збільшеною кількістю на два диски в задньому ряді. При цьому відбувається кращий зсув середини симетрії ввігнутих дисків, наприклад, на пів-інтервалу дисків. Це створює практично симетрично навантажене знаряддя з урівноваженим розподілом зусиль, у якому не може виникати зусилля бічного відведення або косою нахил, якщо ліворуч і праворуч від середини знаряддя розташована однакова кількість увігнутих дисків як на передньому елементі рами, так і на задньому елементі рами й, наприклад, вони переміщають ґрунт попереду від середини - назовні або позаду зовні - у напрямку до середини знаряддя. На додаток до попередніх заходів передбачене, що до ввігнутих дисків переднього елемента рами або до передніх елементів рами, і/або до заднього елемента рами, або до задніх елементів рами прикріплені притиски, розташовані за ввігнутими дисками. Ці притиски розраховані для напрямку знятого ввігнутими дисками ґрунту таким чином, що вони не перешкоджають роботі інших увігнутих дисків, розташованих у задньому елементі рами. Знятий увігнутими дисками переднього елемента рами й відкинутий убік ґрунт приймається й укладається притисками. Розміщення притисків за ввігнутими дисками заднього елемента рами перешкоджає перешкодам у роботі через знятий і піднятий ґрунт наступних інструментів, наприклад, валків. Зокрема, при високих робочих швидкостях немає можливості спрямовувати знятий ґрунт, мішаючи наступним інструментам. Знятий ґрунт до певної міри заспокоюється й укладається за допомогою притиску так, що наступні інструменти можуть безперешкодно, як це передбачено, виконувати свої функції. Варіант винаходу, коли як до ввігнутих дисків переднього елемента рами або до передніх елементів рами, так і до ввігнутих дисків заднього елемента рами або до задніх елементів рами прикріплені притиски, розташовані відповідно за ввігнутими 2 UA 111346 C2 5 10 15 20 25 30 35 40 45 50 55 60 дисками, по суті забезпечує, що потік землі, вироблений увігнутими дисками, не перешкоджає інструментам, розташованим відповідно за притиском, і тому досягається передбачуваний ефект обробки ґрунту. Крім того, передбачене, що притиски виконані у вигляді нероз'ємних або складених відбиваючих елементів, що приймають знятий ввігнутими дисками ґрунт й укладають його знову на поверхню землі, причому елементи, що відбивають, виконані переважно з металу або полімерного матеріалу й, наприклад, за рахунок підбору їх поперечного переріза - гнучкими. Внаслідок того, що притиски або відбиваючі елементи виконані гнучкими, ґрунт не може прилипати навіть за умови липкої землі. При пружинених або русі цих елементів прийнятий ґрунт відразу відпадає й укладається знову. Винахід передбачає далі, що в якості притисків або відбиваючих елементів передбачають також напрямні елементи, зубці або, наприклад, лапи- борони, що відводять знову знятий увігнутими дисками й переміщений убік ґрунт, щонайменше, частково в протилежному напрямку. Ґрунт першого ряду ввігнутих дисків переміщається, наприклад, назовні, а ґрунт, оброблюваний задніми рядами ввігнутих дисків, переміщається до середини. Внаслідок цього на ділянці краю робочої зони ґрунтообробного знаряддя можуть залишатися канавки або борозни. Тому прийнятий притисками або напрямними елементами ґрунт відводиться настільки убік, щоб заповнювати знову ґрунтом також канавки й борозни, зроблені на зовнішній ділянці крайніх увігнутих дисків, і вирівнювати їх. Далі на фігурах і за допомогою опису фігур приводяться інші подробиці винаходу. На фігурах показані: фіг. 1 - вид зверху ґрунтообробного знаряддя; фіг. 2 - вид попереду ґрунтообробного знаряддя; фіг. З - вид збоку ґрунтообробного знаряддя; фіг. 4 - вид попереду вузла ввігнутих дисків і фіг. 5 - вид зверху вузла ввігнутих дисків. На фіг. 1 показаний вид зверху ґрунтообробного знаряддя 1. Ґрунтообробне знаряддя 1 може бути причіпним сідельно-зчіпним або ґрунтообробним знаряддям, що навішується. На фіг. 1 показаний варіант виконання ґрунтообробного знаряддя, що навішується. Для навішення на триточкову систему тяг не зображеного трактора служить триточкове поворотне обладнання 70. Триточкове поворотне обладнання 70 має для цього точки 71 шарнірного з'єднання нижньої тяги й точку 72 навішення центральної тяги.Триточкове поворотне обладнання 70 з'єднано з рамою 2, що складається, у тому числі, з переднього елемента 3 рами й заднього елемента 4 рами. На передньому елементі 3 рами розташовані ввігнуті диски 5; на задньому елементі 4 рами - увігнуті диски 6. Якщо дивитися від середини 11, увігнуті сторони 10 увігнутих дисків 5 звернені, якщо дивитися в робочому напрямку 9, під гострим кутом уперед і назовні. У середині 11, або в середній ділянці 50, увігнуті диски 5, зокрема, увігнуті диски 14 і 15, розташовані так, що вони звернені своїми опуклими сторонами 16 один до одного. Окремі ввігнуті диски 5, 14 і 15 розташовані так, що їх хорди 12 утворюють відповідно ввігнутою стороною 10 тупий кут α з поверхнею 13 землі. Це, зокрема, показано також на фіг. 4. У середній ділянці 50 знаходиться ввігнутий диск 14 і 15. Увігнутий диск 14 має менший діаметр. Він розташований зі зсувом до ввігнутого диска 15 для збільшення зазору й саме із цією метою в передній ділянці 50. Для цього зсув обраний таким, щоб несучі конструктивні елементи ввігнутих дисків 14 і 15 не могли зустрічатися, зокрема, кронштейни 7, осі 8 9 увігнутих дисків 14 і 15 і опори 90, навіть у випадку, якщо при перевантаженні один з обох увігнутих дисків 14 і 15 відхиляється назад і нагору. За допомогою пружини 8 6, що є складовою частиною пристрою 87 проти перевантаження ввігнутий диск, що відповідає, 5, 14 і 15 фіксується в робочому положенні. На рамі 2 фіксований також задній елемент 4 рами, що вміщає ввігнуті диски 6. Увігнуті диски 6 розташовані в цьому випадку так, що вони звернені своїми ввігнутими сторонами 10 у робочому напрямку 9 під гострим кутом уперед і до середини 11. Хорди 12 увігнутими сторонами 10 увігнутих дисків 6 з поверхнею 13 землі утворюють тупий кут а. У середині 11 заднього елемента 4 рами перебувають увігнуті диски 18 і 19, звернені своїми ввігнутими сторонами один до одного. Для запобігання в середній ділянці 2 6 між цими дисками 18 і 19 забивання й оптимізації потоку землі, увігнутий диск 19 має менший діаметр і перебуває в зміщеному уперед положенні. У зображеному виконанні задня кромка 51 увігнутого диска 14 з меншим діаметром перебуває на лінії 4 9 із задніми крайками 52 інших увігнутих дисків 5, 15 переднього елемента З рами. Передня кромка 62 увігнутого диска 19 перебуває на лінії 60 з передніми кромками 61 увігнутого диска 18 і іншими ввігнутими дисками 6 заднього елемента 4 рами. Між обома ввігнутими дисками 14 і 15, розташованими на передньому елементі 3 рами, залишається неопрацьована смуга 17 обробки. Ця зміщена в цьому випадку із середини назовні смуга 17 3 UA 111346 C2 5 10 15 20 25 30 35 40 45 50 55 обробки обробляється обома ввігнутими дисками 18 і 19. Зокрема, при високій робочій швидкості ґрунт піднімається ввігнутими дисками 5 і 6 настільки, що може перешкоджати наступним інструментам для обробки ґрунту виконувати свої функції. Для запобігання цього за ввігнутими дисками 5 перебувають притиски ЗО, а за ввігнутими дисками 6 - притиски 31. Притиски 30 або 31 складаються у цьому випадку з лап-борін 32, розташованих так, що вони знову відводять переміщений увігнутими дисками 5 і б убік ґрунт у максимально можливому ступені в протилежному напрямку. Рама 2 несе не тільки передній елемент 3 рами й задній елемент 4 рами, але й несучі елементи 73, на яких фіксовані валки 74. Валок 74 складається в цьому випадку із двох елементів 75 валка. Залежно від виду ґрунту й бажаного робочого ефекту можуть також використовуватися валки, за допомогою яких досягають більшого ефекту ущільнення, різання або також ефекту здрібнювання. На фіг. 2 показаний вид попереду ґрунтообробного знаряддя 1. На ній уточнюється, зокрема, що ввігнуті диски 5, 6, 14, 15, 18 і 19 розташовані так, що ґрунт рівномірно обробляється ґрунтообробним знаряддям 1 по всій ширині захвата. Кожний з вище зазначених увігнутих дисків обробляє поперечний переріз 23 або 25 обробки. Посилальною позицією 23 позначені поперечні перерізи обробки, оброблювані ввігнутими дисками 14 і 15, що перебувають у середній ділянці 50 ґрунтообробного знаряддя 1. Посилальною позицією 25 позначені поперечні перерізи обробки, оброблювані ввігнутими дисками 5, що не перебувають у середній ділянці 50 ґрунтообробного знаряддя 1. Відповідному до поперечного перетину обробки 23, 25 відповідає центр 21 або 24. При цьому інтервал 20 між центрами 21 поперечних перерізів 23 обробки ввігнутих дисків 14 і 15 майже в 1,5 разів більше інтервалу 22 центрів 24 поперечних перерізів обробки 25. Такий розподіл увігнутих дисків 5, 14 і 15 спричиняє те, що в середній ділянці 50 залишається смуга 17 обробки, оброблювана задніми ввігнутими дисками 18 і 19. Усі ввігнуті диски 5 і б, 14 і 15 і 18 і 19 розташовані так, що кожний увігнутий диск обробляє майже однаковий по розміру поперечний переріз 23, 25 обробки, внаслідок чого досягають рівномірного ефекту обробки ґрунту по всій ширині захвата. На фіг. 2 показана також поверхня 13 землі, а також горизонт 7 9 обробки ввігнутих дисків. Різниця рівня поверхні 13 землі й горизонту 79 обробки відповідає робочій глибині ввігнутих дисків 5 і 6. На фіг. З показаний вид збоку ґрунтообробного знаряддя 1. Фіг. З пояснює, що триточкове поворотне обладнання 70 з'єднане укосиною 76 з рамою 2. На фіг. З показане також кріплення ввігнутих дисків 5 і б з елементами 3 і 4 рами за допомогою осей 98, опор 90, кронштейнів 7, поворотних осей 85, пристроїв 87 проти перевантаження із пружинами 86. Притиски 30 і 31 з лапи- боронами 32 розташовані так, що вони приймають ґрунт, відповідно піднятий ввігнутими дисками 5 і б, і укладають на землю. Притиски 30 сприяють тому, щоб піднятий увігнутими дисками б ґрунт не перешкоджав увігнутим дискам 5. Притиски 31 сприяють тому, що піднятий увігнутими дисками б ґрунт не перешкоджає руху валка 74. Пристосовані для відповідної функції притиски 30 і 31 розташовані більш-менш щільно до поверхні 13 землі. Робоча глибина ґрунтообробного знаряддя 1 регулюється за допомогою регулювання 77 глибини. Притиски 31 або 32 мають відповідно один регулювальний пристрій 33, за допомогою якого вони регулюються відносно кутового положення, а також положення по глибині. На фіг. 4 показаний вид попереду вузла ввігнутих дисків з увігнутим диском 5, б, 14, 15, 18 або 19. Фіг. 4 пояснює, як хорда 12 увігнутої сторони 10 відповідного ввігнутого диска утворює тупий кут а до поверхні 13 землі або до горизонту 7 9 обробки ввігнутих дисків. Відповідний увігнутий диск має вісь 89 і опору 90, за допомогою якої він з'єднаний із кронштейном 7. Кронштейн 7 з'єднаний за допомогою поворотної осі 85 з відповідним елементом 3 або 4 рами й фіксується через пристосування 87 проти перевантаження із пружиною 86 у робочому положенні. Відповідно до винаходу рішення можливо здійснювати наприклад, з окремо встановленими ввігнутими дисками або із двома однаковими по розміру ввігнутими дисками на кронштейні 7. Додатково можна використовувати також установлені разом на одному кронштейні 7 увігнуті диски з регульованими відносно один одного осями й/або з увігнутими дисками з різними діаметрами. На фіг. 5 показаний вид зверху вузла ввігнутих дисків. На цій фігурі пояснюється встановлення під косим кутом відповідного ввігнутого диска в робочому напрямку 9. Увігнуті диски 14 і 15, що перебувають у середній ділянці 50 на передньому елементі 3 рами, мають переважно дещо менший кут а, а при необхідності також менший кут β. Тим самим потік землі, вироблений увігнутим диском 14, спрямовується назад більш порожньо. При зсуві ввігнутого диска 14 назад притиск 30 повинен бути виконаний у цьому випадку трохи інакше. Щоб досягати в сумі однакового ефекту обробки ґрунту, кут a, a також можливо й кут β увігнутого диска 4 UA 111346 C2 повинен бути незначно змінений для цього. Схожого ефекту можна досягтися ввігнутим диском 14 із зовсім невеликою ввігнутістю. ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 1. Ґрунтообробне знаряддя (1), що містить раму (2) із двома розташованими один за одним і поперек елементами (3, 4) рами, на яких окремо розташовані поруч один з одним, з можливістю повороту увігнуті диски (5, 6), з'єднані за допомогою кронштейнів (7) з елементами (3, 4) рами, причому увігнуті диски (5) переднього елемента (3) рами при розгляді в робочому напрямку (9) нахилені увігнутими сторонами (10) в робочому напрямку (9) вперед і назовні, а увігнуті диски (6) заднього елемента (4) рами при розгляді в робочому напрямку (9) нахилені увігнутими сторонами (10) в робочому напрямку (9) вперед і до середини (11), і причому хорди (12) увігнутих сторін (10) увігнутих дисків (5, 6) утворюють із поверхнею (13) землі тупий кут (), яке відрізняється тим, що два увігнуті диски (5), а саме увігнуті диски (14, 15) переднього елемента (3) рами, що знаходяться у середній зоні (50) переднього елемента (3) рами, звернені один до одного своїми опуклими сторонами (16), а один з обох увігнутих дисків (14, 15) має щонайменше на 20 % менший діаметр, ніж сусідні увігнуті диски (5) і увігнуті диски (14, 15), розташовані ліворуч і/або праворуч від смуги (17) обробки щонайменше одного з обох наступних увігнутих дисків (6, 18, 19) заднього елемента (4) рами, які звернені своїми увігнутими сторонами (10) один до одного, причому один з обох увігнутих дисків (14, 15) розташований зі зсувом до іншого увігнутого диска (14, 15) та зсув між цими увігнутими дисками розраховано так, що один увігнутий диск (14) знаходиться, переважно, своєю задньою кромкою (51) приблизно на одній лінії (49) з задньою кромкою (52) іншого увігнутого диска (15), зокрема з задніми кромками решти увігнутих дисків (5) переднього елемента (3) рами. 2. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що обидва увігнутих диски (18, 19), розташовані на середній ділянці (26) заднього елемента (4) рами, звернені своїми увігнутими сторонами (10) один до одного, причому один з обох увігнутих дисків (18, 19) має діаметр щонайменше приблизно на 20 % менше, ніж інший увігнутий диск, та в робочому напрямку (9) розташований відносно іншого увігнутого диска зі зсувом, переважно вперед. 3. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що зсув увігнутого диска розраховано так, що увігнутий диск (19) меншого діаметра розташований, якщо дивитися зверху, своєю передньою крайкою (62) приблизно на одній лінії (60) з передніми кромками (61) інших увігнутих дисків (18, 6). 4. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що хорда (12) увігнутої сторони (10) меншого в діаметрі увігнутого диска (14) утворює з поверхнею (13) землі тупий кут , менший, ніж кут  інших увігнутих дисків (5) переднього елемента (3) рами. 5. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що для працюючих із широким захватом або з можливістю складання ґрунтообробних знарядь (1) як передній елемент (3) рами, так і задній елемент (4) рами виконані багатосекційними. 6. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що кількість передбачених у ґрунтообробному знарядді (1) увігнутих дисків (5, 6, 14, 15, 18, 19) становить парне число, що не ділиться на чотири. 7. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що увігнуті диски (5) рами або передні елементи (3) рами, і/або задній елемент (4) рами, або задній (4) елемент рами мають притиски (30, 31), розташовані за увігнутими дисками (5, 6). 8. Ґрунтообробне знаряддя за п. 7, яке відрізняється тим, що притиски (30) виконані у вигляді нероз'ємних або складених елементів, що відбивають, приймають знятий увігнутими дисками (5, 6, 14, 15, 18, 19) ґрунт, й укладають його знову на поверхню (13) землі, причому елементи, що відбивають, виконані переважно гнучкими. 9. Ґрунтообробне знаряддя за п. 7, яке відрізняється тим, що як притиски (30, 31) або елементи, що відбивають, передбачають також напрямні елементи, що спрямовують лопатки, гребені, зубці або, наприклад, лапи-борони (32), що відводять знову знятий увігнутими дисками й переміщений убік ґрунт щонайменше частково в протилежному напрямку. 5 UA 111346 C2 6 UA 111346 C2 7 UA 111346 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
