Система цівки для вогнепальної зброї сімейства ак за черником

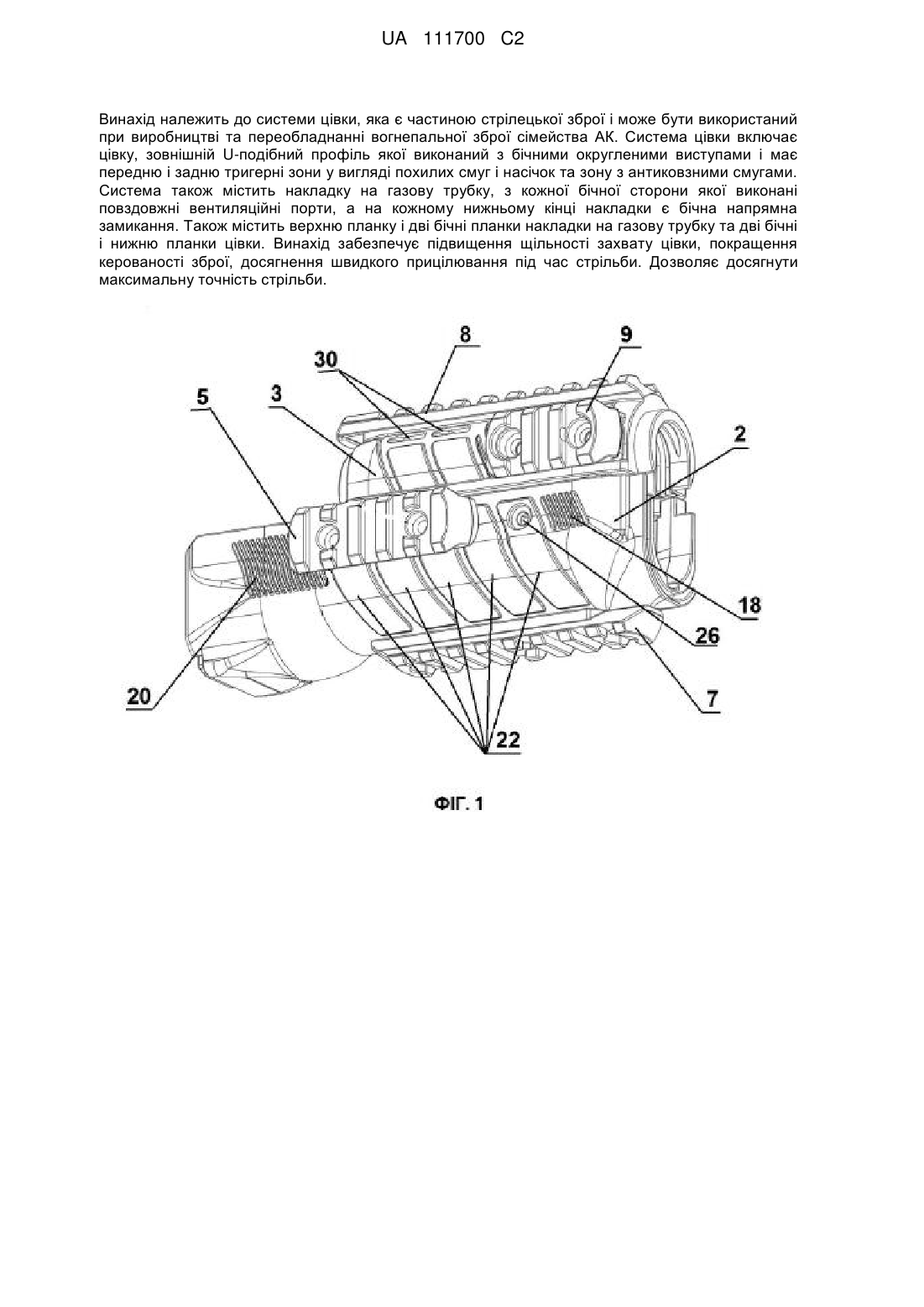

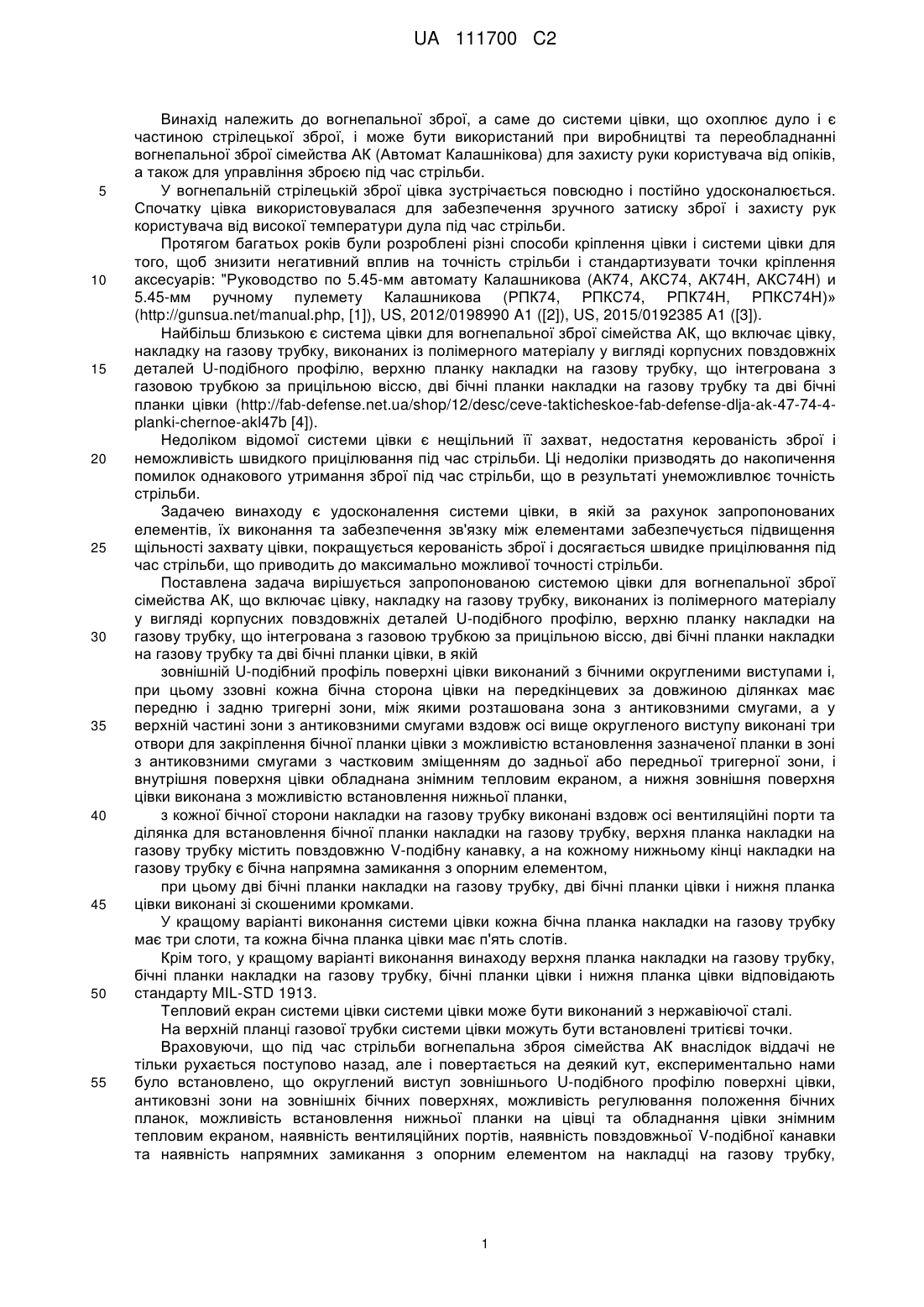

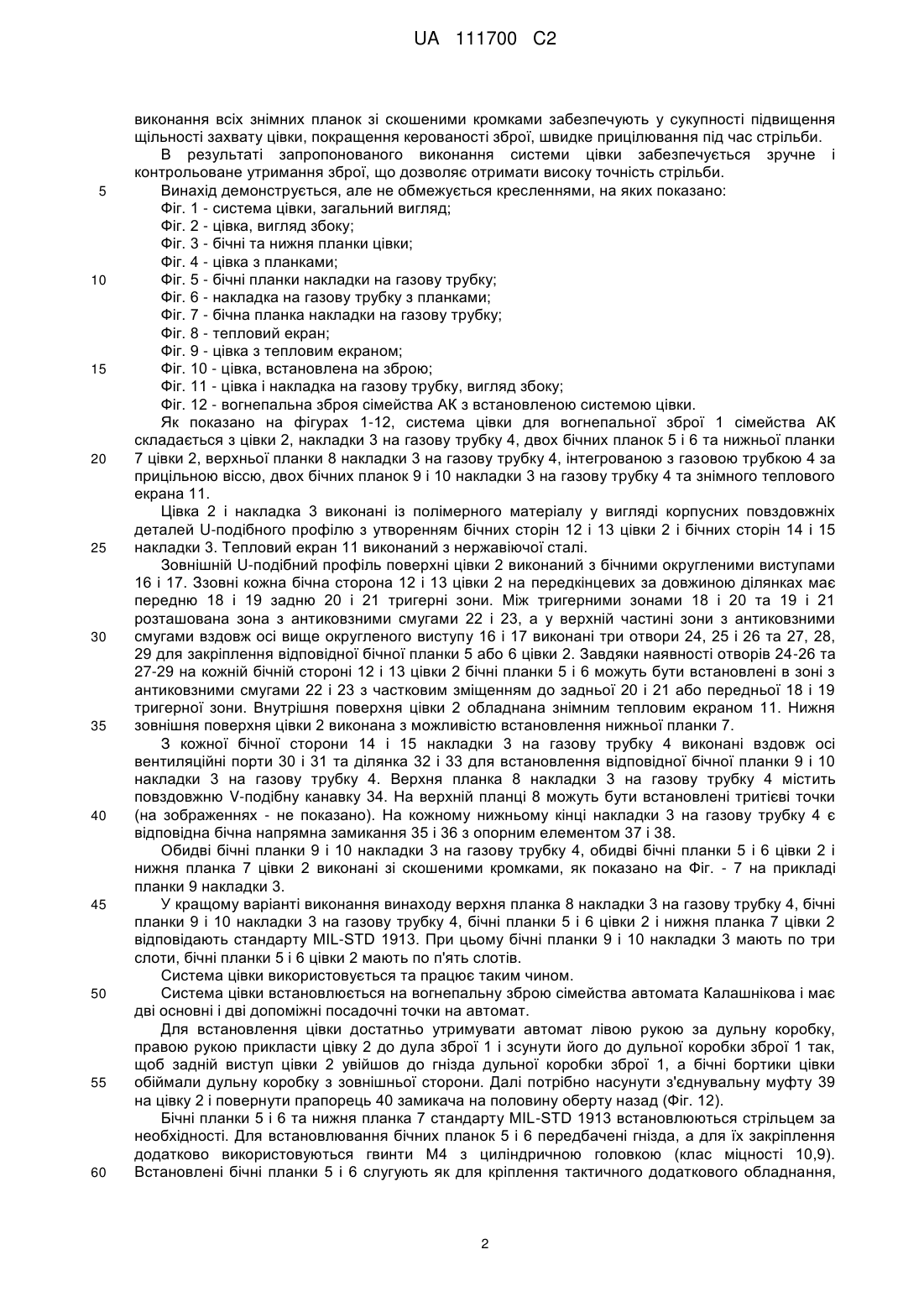

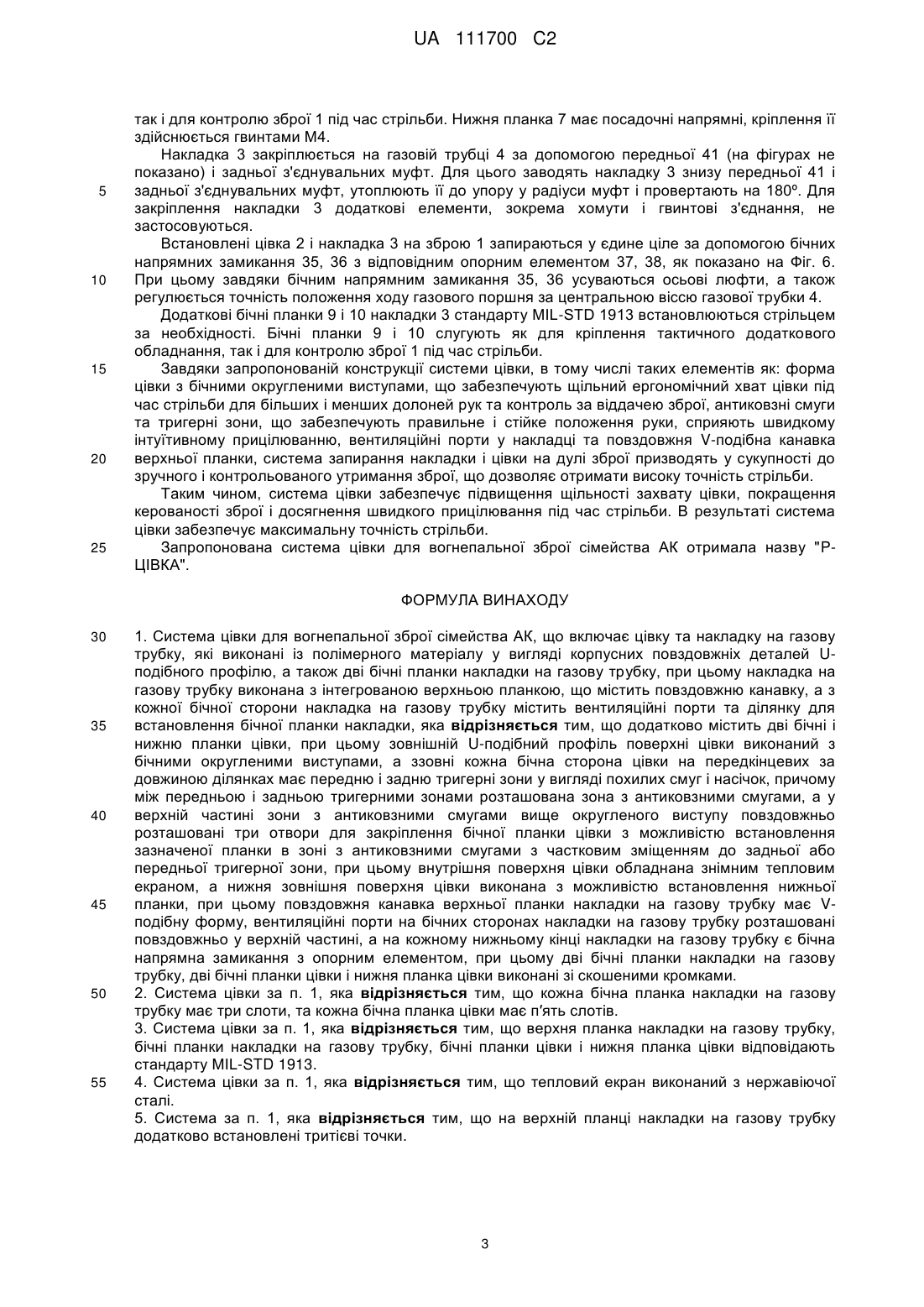

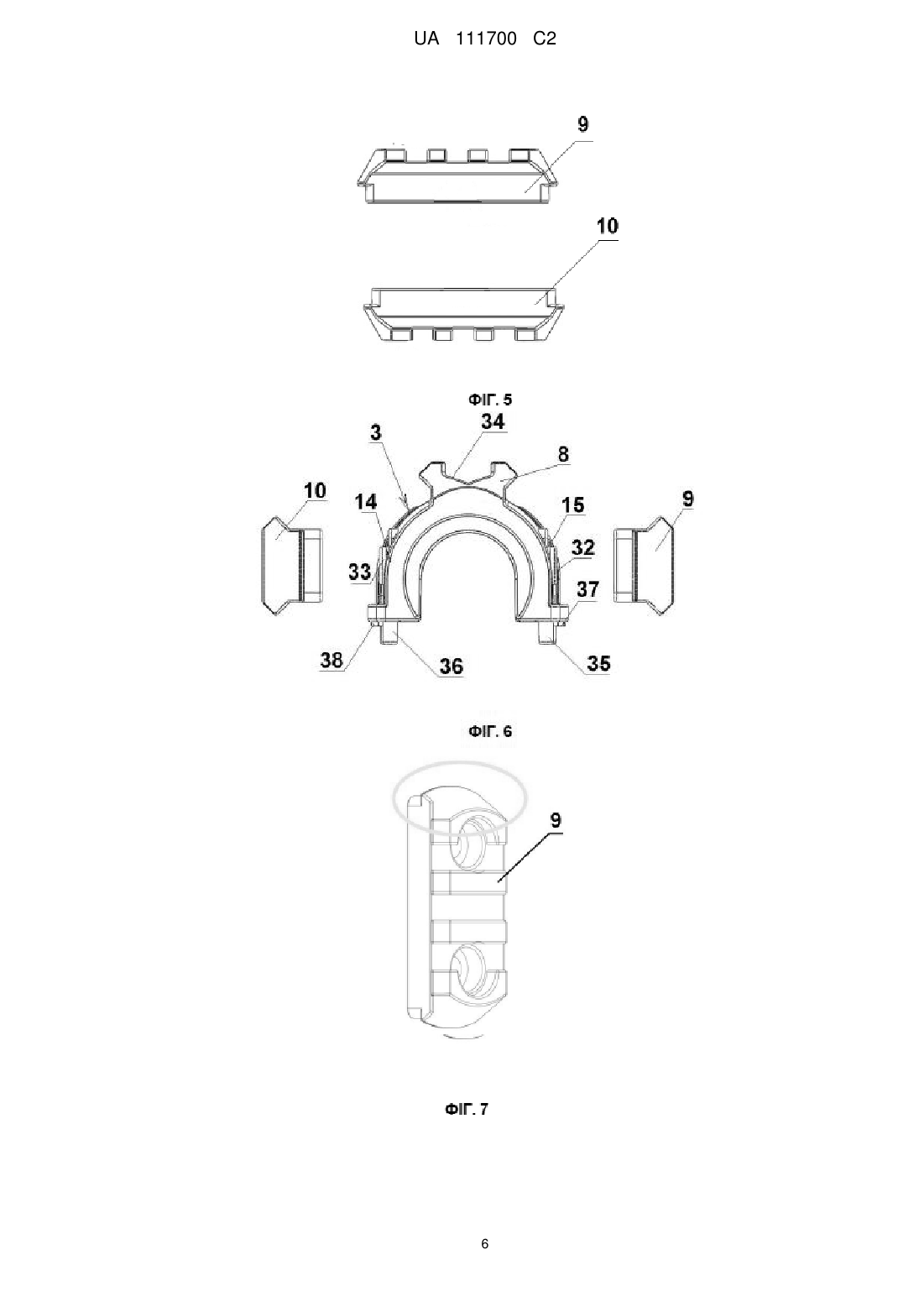

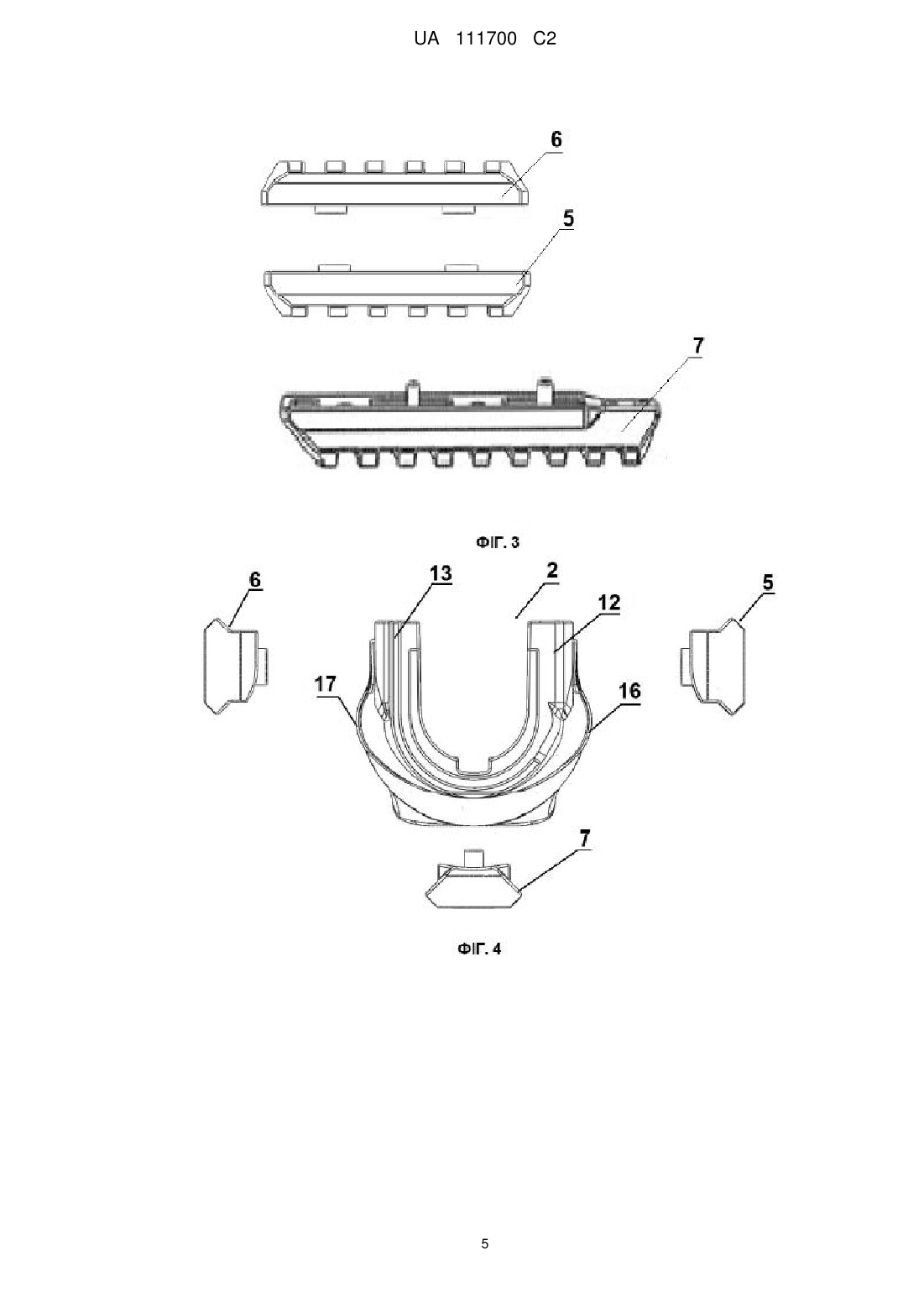

Реферат: UA 111700 C2 (12) UA 111700 C2 Винахід належить до системи цівки, яка є частиною стрілецької зброї і може бути використаний при виробництві та переобладнанні вогнепальної зброї сімейства АК. Система цівки включає цівку, зовнішній U-подібний профіль якої виконаний з бічними округленими виступами і має передню і задню тригерні зони у вигляді похилих смуг і насічок та зону з антиковзними смугами. Система також містить накладку на газову трубку, з кожної бічної сторони якої виконані повздовжні вентиляційні порти, а на кожному нижньому кінці накладки є бічна напрямна замикання. Також містить верхню планку і дві бічні планки накладки на газову трубку та дві бічні і нижню планки цівки. Винахід забезпечує підвищення щільності захвату цівки, покращення керованості зброї, досягнення швидкого прицілювання під час стрільби. Дозволяє досягнути максимальну точність стрільби. UA 111700 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до вогнепальної зброї, а саме до системи цівки, що охоплює дуло і є частиною стрілецької зброї, і може бути використаний при виробництві та переобладнанні вогнепальної зброї сімейства АК (Автомат Калашнікова) для захисту руки користувача від опіків, а також для управління зброєю під час стрільби. У вогнепальній стрілецькій зброї цівка зустрічається повсюдно і постійно удосконалюється. Спочатку цівка використовувалася для забезпечення зручного затиску зброї і захисту рук користувача від високої температури дула під час стрільби. Протягом багатьох років були розроблені різні способи кріплення цівки і системи цівки для того, щоб знизити негативний вплив на точність стрільби і стандартизувати точки кріплення аксесуарів: "Руководство по 5.45-мм автомату Калашникова (АК74, АКС74, АК74Н, АКС74Н) и 5.45-мм ручному пулемету Калашникова (РПК74, РПКС74, РПК74Н, РПКС74Н)» (http://gunsua.net/manual.php, [1]), US, 2012/0198990 A1 ([2]), US, 2015/0192385 A1 ([3]). Найбільш близькою є система цівки для вогнепальної зброї сімейства АК, що включає цівку, накладку на газову трубку, виконаних із полімерного матеріалу у вигляді корпусних повздовжніх деталей U-подібного профілю, верхню планку накладки на газову трубку, що інтегрована з газовою трубкою за прицільною віссю, дві бічні планки накладки на газову трубку та дві бічні планки цівки (http://fab-defense.net.ua/shop/12/desc/ceve-takticheskoe-fab-defense-dlja-ak-47-74-4planki-chernoe-akl47b [4]). Недоліком відомої системи цівки є нещільний її захват, недостатня керованість зброї і неможливість швидкого прицілювання під час стрільби. Ці недоліки призводять до накопичення помилок однакового утримання зброї під час стрільби, що в результаті унеможливлює точність стрільби. Задачею винаходу є удосконалення системи цівки, в якій за рахунок запропонованих елементів, їх виконання та забезпечення зв'язку між елементами забезпечується підвищення щільності захвату цівки, покращується керованість зброї і досягається швидке прицілювання під час стрільби, що приводить до максимально можливої точності стрільби. Поставлена задача вирішується запропонованою системою цівки для вогнепальної зброї сімейства АК, що включає цівку, накладку на газову трубку, виконаних із полімерного матеріалу у вигляді корпусних повздовжніх деталей U-подібного профілю, верхню планку накладки на газову трубку, що інтегрована з газовою трубкою за прицільною віссю, дві бічні планки накладки на газову трубку та дві бічні планки цівки, в якій зовнішній U-подібний профіль поверхні цівки виконаний з бічними округленими виступами і, при цьому ззовні кожна бічна сторона цівки на передкінцевих за довжиною ділянках має передню і задню тригерні зони, між якими розташована зона з антиковзними смугами, а у верхній частині зони з антиковзними смугами вздовж осі вище округленого виступу виконані три отвори для закріплення бічної планки цівки з можливістю встановлення зазначеної планки в зоні з антиковзними смугами з частковим зміщенням до задньої або передньої тригерної зони, і внутрішня поверхня цівки обладнана знімним тепловим екраном, а нижня зовнішня поверхня цівки виконана з можливістю встановлення нижньої планки, з кожної бічної сторони накладки на газову трубку виконані вздовж осі вентиляційні порти та ділянка для встановлення бічної планки накладки на газову трубку, верхня планка накладки на газову трубку містить повздовжню V-подібну канавку, а на кожному нижньому кінці накладки на газову трубку є бічна напрямна замикання з опорним елементом, при цьому дві бічні планки накладки на газову трубку, дві бічні планки цівки і нижня планка цівки виконані зі скошеними кромками. У кращому варіанті виконання системи цівки кожна бічна планка накладки на газову трубку має три слоти, та кожна бічна планка цівки має п'ять слотів. Крім того, у кращому варіанті виконання винаходу верхня планка накладки на газову трубку, бічні планки накладки на газову трубку, бічні планки цівки і нижня планка цівки відповідають стандарту MIL-STD 1913. Тепловий екран системи цівки системи цівки може бути виконаний з нержавіючої сталі. На верхній планці газової трубки системи цівки можуть бути встановлені тритієві точки. Враховуючи, що під час стрільби вогнепальна зброя сімейства АК внаслідок віддачі не тільки рухається поступово назад, але і повертається на деякий кут, експериментально нами було встановлено, що округлений виступ зовнішнього U-подібного профілю поверхні цівки, антиковзні зони на зовнішніх бічних поверхнях, можливість регулювання положення бічних планок, можливість встановлення нижньої планки на цівці та обладнання цівки знімним тепловим екраном, наявність вентиляційних портів, наявність повздовжньої V-подібної канавки та наявність напрямних замикання з опорним елементом на накладці на газову трубку, 1 UA 111700 C2 5 10 15 20 25 30 35 40 45 50 55 60 виконання всіх знімних планок зі скошеними кромками забезпечують у сукупності підвищення щільності захвату цівки, покращення керованості зброї, швидке прицілювання під час стрільби. В результаті запропонованого виконання системи цівки забезпечується зручне і контрольоване утримання зброї, що дозволяє отримати високу точність стрільби. Винахід демонструється, але не обмежується кресленнями, на яких показано: Фіг. 1 - система цівки, загальний вигляд; Фіг. 2 - цівка, вигляд збоку; Фіг. 3 - бічні та нижня планки цівки; Фіг. 4 - цівка з планками; Фіг. 5 - бічні планки накладки на газову трубку; Фіг. 6 - накладка на газову трубку з планками; Фіг. 7 - бічна планка накладки на газову трубку; Фіг. 8 - тепловий екран; Фіг. 9 - цівка з тепловим екраном; Фіг. 10 - цівка, встановлена на зброю; Фіг. 11 - цівка і накладка на газову трубку, вигляд збоку; Фіг. 12 - вогнепальна зброя сімейства АК з встановленою системою цівки. Як показано на фігурах 1-12, система цівки для вогнепальної зброї 1 сімейства АК складається з цівки 2, накладки 3 на газову трубку 4, двох бічних планок 5 і 6 та нижньої планки 7 цівки 2, верхньої планки 8 накладки 3 на газову трубку 4, інтегрованою з газовою трубкою 4 за прицільною віссю, двох бічних планок 9 і 10 накладки 3 на газову трубку 4 та знімного теплового екрана 11. Цівка 2 і накладка 3 виконані із полімерного матеріалу у вигляді корпусних повздовжніх деталей U-подібного профілю з утворенням бічних сторін 12 і 13 цівки 2 і бічних сторін 14 і 15 накладки 3. Тепловий екран 11 виконаний з нержавіючої сталі. Зовнішній U-подібний профіль поверхні цівки 2 виконаний з бічними округленими виступами 16 і 17. Ззовні кожна бічна сторона 12 і 13 цівки 2 на передкінцевих за довжиною ділянках має передню 18 і 19 задню 20 і 21 тригерні зони. Між тригерними зонами 18 і 20 та 19 і 21 розташована зона з антиковзними смугами 22 і 23, а у верхній частині зони з антиковзними смугами вздовж осі вище округленого виступу 16 і 17 виконані три отвори 24, 25 і 26 та 27, 28, 29 для закріплення відповідної бічної планки 5 або 6 цівки 2. Завдяки наявності отворів 24-26 та 27-29 на кожній бічній стороні 12 і 13 цівки 2 бічні планки 5 і 6 можуть бути встановлені в зоні з антиковзними смугами 22 і 23 з частковим зміщенням до задньої 20 і 21 або передньої 18 і 19 тригерної зони. Внутрішня поверхня цівки 2 обладнана знімним тепловим екраном 11. Нижня зовнішня поверхня цівки 2 виконана з можливістю встановлення нижньої планки 7. З кожної бічної сторони 14 і 15 накладки 3 на газову трубку 4 виконані вздовж осі вентиляційні порти 30 і 31 та ділянка 32 і 33 для встановлення відповідної бічної планки 9 і 10 накладки 3 на газову трубку 4. Верхня планка 8 накладки 3 на газову трубку 4 містить повздовжню V-подібну канавку 34. На верхній планці 8 можуть бути встановлені тритієві точки (на зображеннях - не показано). На кожному нижньому кінці накладки 3 на газову трубку 4 є відповідна бічна напрямна замикання 35 і 36 з опорним елементом 37 і 38. Обидві бічні планки 9 і 10 накладки 3 на газову трубку 4, обидві бічні планки 5 і 6 цівки 2 і нижня планка 7 цівки 2 виконані зі скошеними кромками, як показано на Фіг. - 7 на прикладі планки 9 накладки 3. У кращому варіанті виконання винаходу верхня планка 8 накладки 3 на газову трубку 4, бічні планки 9 і 10 накладки 3 на газову трубку 4, бічні планки 5 і 6 цівки 2 і нижня планка 7 цівки 2 відповідають стандарту MIL-STD 1913. При цьому бічні планки 9 і 10 накладки 3 мають по три слоти, бічні планки 5 і 6 цівки 2 мають по п'ять слотів. Система цівки використовується та працює таким чином. Система цівки встановлюється на вогнепальну зброю сімейства автомата Калашнікова і має дві основні і дві допоміжні посадочні точки на автомат. Для встановлення цівки достатньо утримувати автомат лівою рукою за дульну коробку, правою рукою прикласти цівку 2 до дула зброї 1 і зсунути його до дульної коробки зброї 1 так, щоб задній виступ цівки 2 увійшов до гнізда дульної коробки зброї 1, а бічні бортики цівки обіймали дульну коробку з зовнішньої сторони. Далі потрібно насунути з'єднувальну муфту 39 на цівку 2 і повернути прапорець 40 замикача на половину оберту назад (Фіг. 12). Бічні планки 5 і 6 та нижня планка 7 стандарту MIL-STD 1913 встановлюються стрільцем за необхідності. Для встановлювання бічних планок 5 і 6 передбачені гнізда, а для їх закріплення додатково використовуються гвинти М4 з циліндричною головкою (клас міцності 10,9). Встановлені бічні планки 5 і 6 слугують як для кріплення тактичного додаткового обладнання, 2 UA 111700 C2 5 10 15 20 25 так і для контролю зброї 1 під час стрільби. Нижня планка 7 має посадочні напрямні, кріплення її здійснюється гвинтами М4. Накладка 3 закріплюється на газовій трубці 4 за допомогою передньої 41 (на фігурах не показано) і задньої з'єднувальних муфт. Для цього заводять накладку 3 знизу передньої 41 і задньої з'єднувальних муфт, утоплюють її до упору у радіуси муфт і провертають на 180º. Для закріплення накладки 3 додаткові елементи, зокрема хомути і гвинтові з'єднання, не застосовуються. Встановлені цівка 2 і накладка 3 на зброю 1 запираються у єдине ціле за допомогою бічних напрямних замикання 35, 36 з відповідним опорним елементом 37, 38, як показано на Фіг. 6. При цьому завдяки бічним напрямним замикання 35, 36 усуваються осьові люфти, а також регулюється точність положення ходу газового поршня за центральною віссю газової трубки 4. Додаткові бічні планки 9 і 10 накладки 3 стандарту MIL-STD 1913 встановлюються стрільцем за необхідності. Бічні планки 9 і 10 слугують як для кріплення тактичного додаткового обладнання, так і для контролю зброї 1 під час стрільби. Завдяки запропонованій конструкції системи цівки, в тому числі таких елементів як: форма цівки з бічними округленими виступами, що забезпечують щільний ергономічний хват цівки під час стрільби для більших і менших долоней рук та контроль за віддачею зброї, антиковзні смуги та тригерні зони, що забезпечують правильне і стійке положення руки, сприяють швидкому інтуїтивному прицілюванню, вентиляційні порти у накладці та повздовжня V-подібна канавка верхньої планки, система запирання накладки і цівки на дулі зброї призводять у сукупності до зручного і контрольованого утримання зброї, що дозволяє отримати високу точність стрільби. Таким чином, система цівки забезпечує підвищення щільності захвату цівки, покращення керованості зброї і досягнення швидкого прицілювання під час стрільби. В результаті система цівки забезпечує максимальну точність стрільби. Запропонована система цівки для вогнепальної зброї сімейства АК отримала назву "PЦІВКА". ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Система цівки для вогнепальної зброї сімейства АК, що включає цівку та накладку на газову трубку, які виконані із полімерного матеріалу у вигляді корпусних повздовжніх деталей Uподібного профілю, а також дві бічні планки накладки на газову трубку, при цьому накладка на газову трубку виконана з інтегрованою верхньою планкою, що містить повздовжню канавку, а з кожної бічної сторони накладка на газову трубку містить вентиляційні порти та ділянку для встановлення бічної планки накладки, яка відрізняється тим, що додатково містить дві бічні і нижню планки цівки, при цьому зовнішній U-подібний профіль поверхні цівки виконаний з бічними округленими виступами, а ззовні кожна бічна сторона цівки на передкінцевих за довжиною ділянках має передню і задню тригерні зони у вигляді похилих смуг і насічок, причому між передньою і задньою тригерними зонами розташована зона з антиковзними смугами, а у верхній частині зони з антиковзними смугами вище округленого виступу повздовжньо розташовані три отвори для закріплення бічної планки цівки з можливістю встановлення зазначеної планки в зоні з антиковзними смугами з частковим зміщенням до задньої або передньої тригерної зони, при цьому внутрішня поверхня цівки обладнана знімним тепловим екраном, а нижня зовнішня поверхня цівки виконана з можливістю встановлення нижньої планки, при цьому повздовжня канавка верхньої планки накладки на газову трубку має Vподібну форму, вентиляційні порти на бічних сторонах накладки на газову трубку розташовані повздовжньо у верхній частині, а на кожному нижньому кінці накладки на газову трубку є бічна напрямна замикання з опорним елементом, при цьому дві бічні планки накладки на газову трубку, дві бічні планки цівки і нижня планка цівки виконані зі скошеними кромками. 2. Система цівки за п. 1, яка відрізняється тим, що кожна бічна планка накладки на газову трубку має три слоти, та кожна бічна планка цівки має п′ять слотів. 3. Система цівки за п. 1, яка відрізняється тим, що верхня планка накладки на газову трубку, бічні планки накладки на газову трубку, бічні планки цівки і нижня планка цівки відповідають стандарту MIL-STD 1913. 4. Система цівки за п. 1, яка відрізняється тим, що тепловий екран виконаний з нержавіючої сталі. 5. Система за п. 1, яка відрізняється тим, що на верхній планці накладки на газову трубку додатково встановлені тритієві точки. 3 UA 111700 C2 4 UA 111700 C2 5 UA 111700 C2 6 UA 111700 C2 7 UA 111700 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
