Дезінтегратор

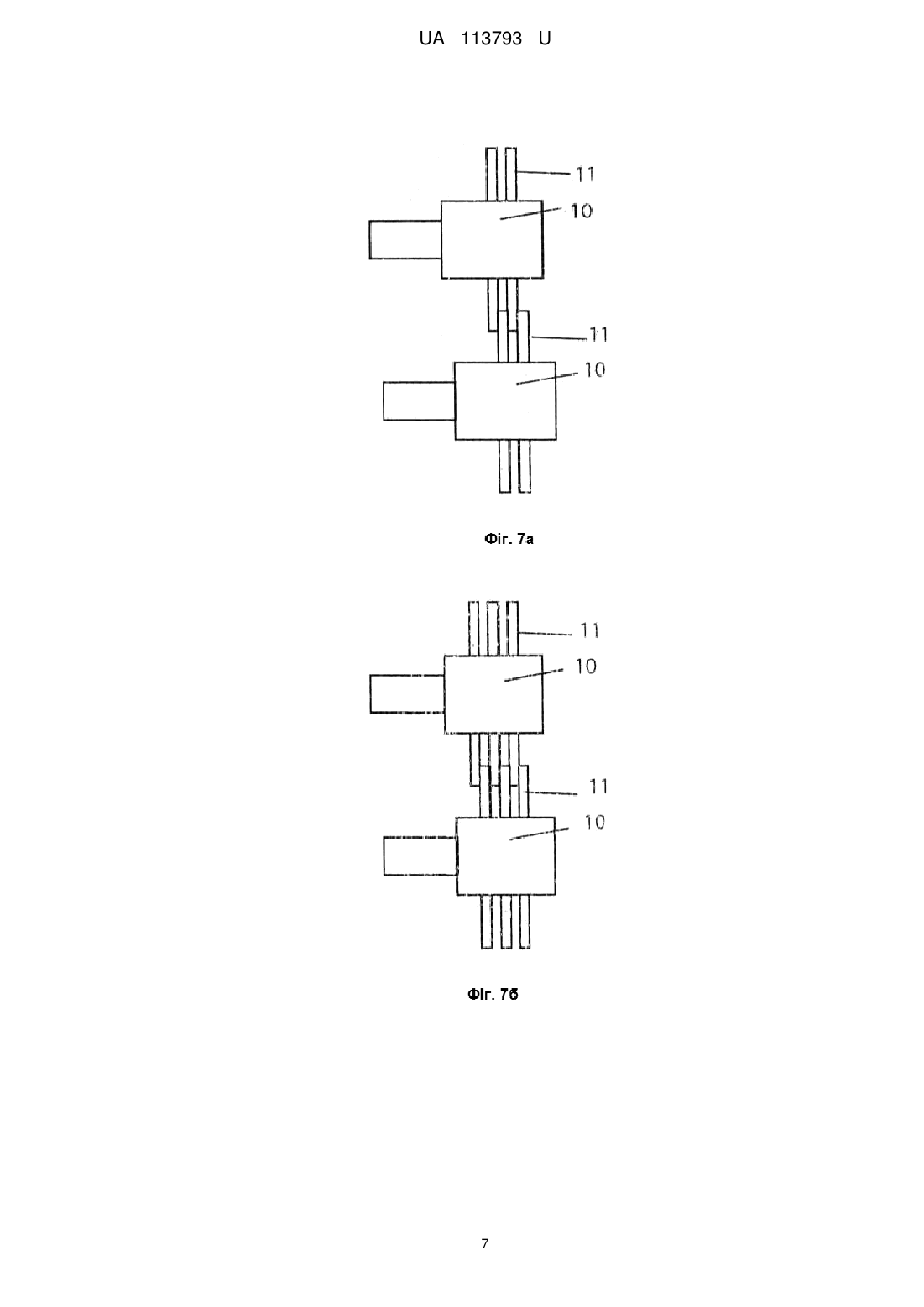

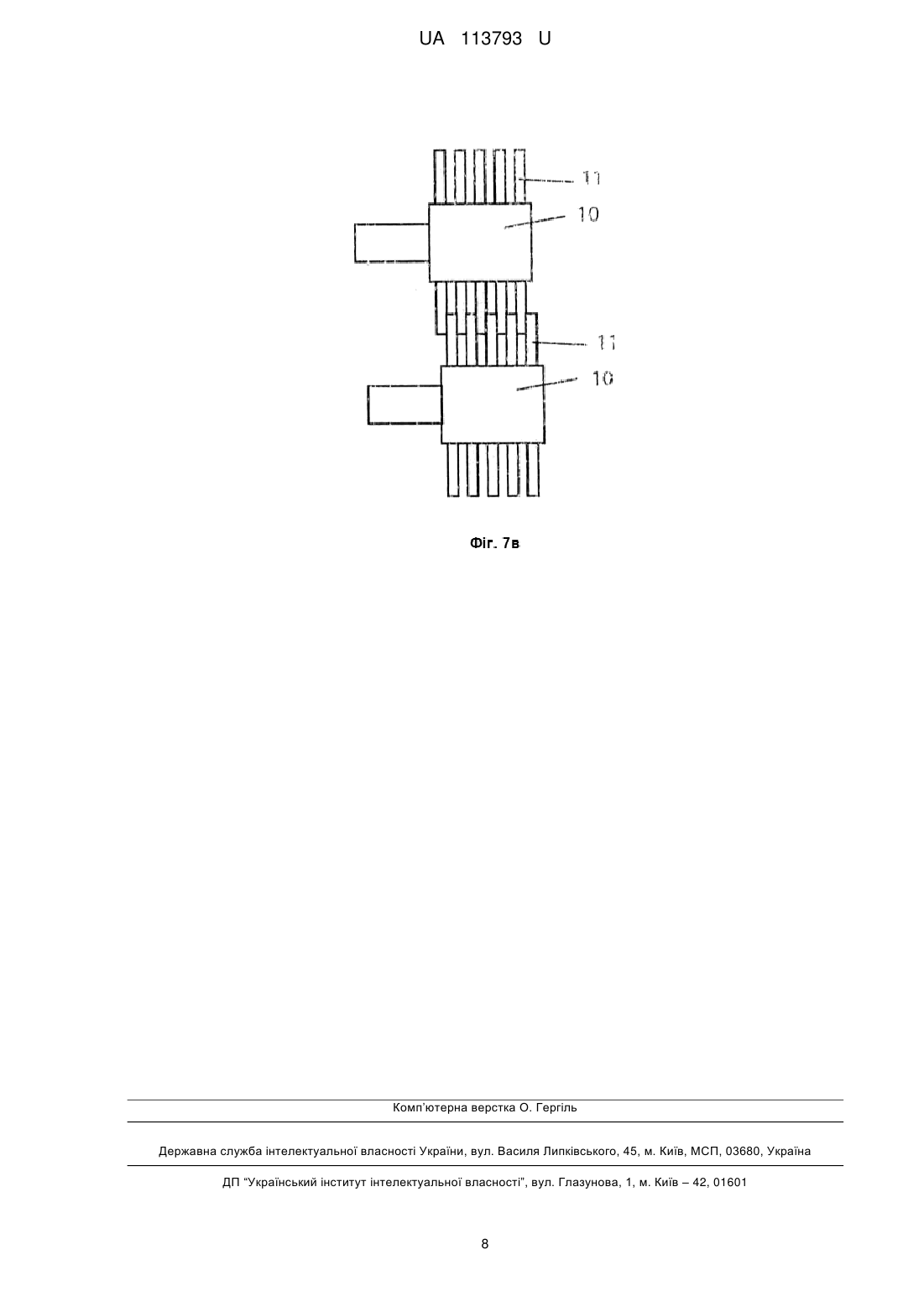

Реферат: Дезінтегратор містить корпус із завантажувальним патрубком і розвантажувальним отвором, два вали із закріпленими на них роторами, що мають принаймні один ряд бил, розташованих у площині, перпендикулярній валу, причому вали з роторами встановлені з можливістю зустрічного обертання так, що верхні відрізки бил одного ротора обертаються поруч із верхніми відрізками бил другого ротора. Крім цього била роторів закріплені нерухомо, корпус виконаний у вигляді камери помелу, що містить вертикальну передню стінку у вигляді дверцят, паралельну їй задню стінку та бічну стінку, що має внизу закруглену ділянку, при цьому вали розташовані горизонтально і входять у камеру помелу через задню стінку, під кутом до дугоподібної нижньої ділянки бічної стінки встановлено вхідний патрубок системи продувки повітрям, на верхній ділянці бічної стінки встановлено вихідний патрубок системи продувки повітрям, а розвантажувальний отвір оснащено заслінкою та сіткою. UA 113793 U (54) ДЕЗІНТЕГРАТОР UA 113793 U UA 113793 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до дроблення та подрібнення різних матеріалів, а точніше - до дезінтеграторів з горизонтальним валом ротора та билами, жорстко прикріпленими до ротора. Найбільш близьким до дезінтегратора, що заявляється, є двороторний молотковий млин "РОЗДОЛ" за патентом UA 39254 А на винахід. Він містить корпус із завантажувальним патрубком і розвантажувальним отвором, два вали із закріпленими на них роторами, що мають принаймні один ряд бил, розташованих у площині, перпендикулярній валу, причому вали з роторами встановлені з можливістю зустрічного обертання так, що верхні відрізки бил одного ротора обертаються поруч з верхніми відрізками бил другого ротора. Ротори у млині розташовані вертикально. Корпус млина виконано у вигляді двох порожнистих циліндрів, зсунутих таким чином, що міжцентрова відстань між циліндрами менша суми їх радіусів, але більша радіуса одного циліндра. Матеріал, що піддається дробленню, рухається від завантажувального патрубка до розвантажувального отвору вниз через каскади бил, при цьому вони його дроблять і відкидають до периферії корпусу. Тут між торцями бил і стінками матеріал також частково дробиться та подрібнюється. Недолік цього млина полягає в тому, що матеріал у ньому подрібнюється тільки за один прохід, і для того, щоб одержати матеріал тонкого помелу, потрібно або збільшувати кількість рядів бил, або збільшувати швидкість обертання валів, що може призвести до биття валів, викликаного тим, що відстань між підшипниками, на яких вони встановлені, велика. Другий недолік у тому, що, оскільки в дробленні та подрібненні беруть участь стінки корпусу, неминуче їхнє інтенсивне зношування. Технічний результат, на досягнення якого спрямована корисна модель, полягає в наступному: дезінтегратор повинен бути універсальним і забезпечувати функцію дробарки для одержання матеріалу крупністю 0,5-20 мм, і функцію млина для одержання матеріалу крупністю від 0,5 мм і нижче; дезінтегратор повинен успішно використовуватися для дроблення, здрібніння та помелу неорганічних матеріалів, таких як вапняк, гіпс, доломіт, клінкер, шлаки та ін., і органічних матеріалів, таких як зерно зернових культур, комбікорми, зерна кави, цукор, суха люцерна, вика та ін. дезінтегратор повинен бути простим в обслуговуванні, зокрема в ньому повинна бути забезпечена проста заміна роторів, бил у роторах, обслуговування та заміна підшипників, заміна футерівки; у дезінтеграторі зношування футерівки повинно бути мінімальним. У дезінтеграторі, що містить корпус із завантажувальним патрубком і розвантажувальним отвором, два вали із закріпленими на них роторами, що мають принаймні один ряд бил, розташованих у площині, перпендикулярній валу, причому вали з роторами встановлені з можливістю зустрічного обертання так, що верхні відрізки бил одного ротора обертаються поруч із верхніми відрізками бил другого ротора, згідно з корисною моделлю, зазначений технічний результат досягається тим, що била роторів закріплені нерухомо, корпус виконаний у вигляді камери помелу, що містить вертикальну передню стінку у вигляді дверцят, паралельну їй задню стінку та бічну стінку, що має внизу закруглену ділянку, при цьому вали розташовані горизонтально і входять в камеру помелу через задню стінку, під кутом до дугоподібної нижньої ділянки бічної стінки встановлений вхідний патрубок системи продувки повітрям, у верхній ділянці бічної стінки встановлений вихідний патрубок системи продувки повітрям, а розвантажувальний отвір оснащений заслінкою та сіткою. Далі корисна модель описана з посиланнями на креслення, де: Фіг. 1 - загальний вигляд дезінтегратора, Фіг. 2 - вигляд збоку, Фіг. 3 - розріз по А-А на фіг. 2, Фіг. 4 - вигляд спереду, Фіг. 5 - розріз по Б-Б на фіг. 4, Фіг. 6а, Фіг. 6б і Фіг 6в - вигляд у поздовжньому розрізі трьох варіантів роторів за кількістю бил в одному ряді, Фіг. 7а, Фіг. 7б і Фіг 7в - вигляд у поперечному розрізі трьох варіантів ротора за кількістю рядів бил. Дезінтегратор містить корпус, виконаний у вигляді камери помелу, утвореної передньою стінкою у вигляді дверцят 1, задньою стінкою 2 і бічною стінкою 3, що складається з двох паралельних одна одній вертикальних прямих ділянок і верхньої та нижньої закруглених 1 UA 113793 U 5 10 15 20 25 30 35 40 ділянок. У верхній частині дверцят 1 розташований завантажувальний патрубок 4, у нижній закругленій ділянці є розвантажувальний отвір 5 із заслінкою 6 і сіткою 7. Дезінтегратор містить верхній вал 8 і нижній вал 9, які розташовані горизонтально в одній вертикальній площині і входять в камеру помелу через задню стінку 2 перпендикулярно до неї. На кінцях валів, що знаходяться всередині камери помелу, закріплені відповідно верхній ротор і нижній ротор. Ротори містять маточини 10 і закріплені на них била 11 у вигляді стрижнів зі зносостійкої сталі. Била розташовані в роторах рядами у площинах, перпендикулярних валу. Як показано на фіг. 6а, 6б та 6в, кількість бил в одному ряді може бути різною. Різною може бути також кількість рядів бил - фіг. 7а, 76 і 7в. Била 11 закріплено в маточинах 10 нерухомо, але знімно. Способів такого кріплення може бути декілька, наприклад за допомогою гвинта, що проходить від одного до іншого торця маточини і крізь отвори в нижніх кінцях бил, коли ці кінці бил вставлені у виконані в маточині поглиблення. У свою чергу, маточини 10 знімно закріплені на кінцях валів 8 і 9, що знаходяться у камері помелу. Внутрішня поверхня камери помелу містить футерівку 12 з поліуретану. Під кутом до закругленої нижньої ділянки бічної стінки 3 установлено вхідний патрубок 13 системи продувки повітрям, а на верхній ділянці бічної стінки встановлено вихідний патрубок 14 системи продувки повітрям. Кінці валів 8 і 9, що знаходяться поза камерою помелу, встановлені на підшипниках 15. Кожний вал приводиться в обертання окремим електромотором, відповідно 16 і 17. Дезінтегратор працює наступним чином. Якщо необхідне дроблення матеріалу, заслінку 6 відкривають, і матеріал, що підлягає дробленню, подають у завантажувальний патрубок 4. Матеріал, потрапляючи на била 11, що обертаються, дробиться, розлітається в різні сторони, відбивається від пружної поліуретанової футерівки 12 і знову потрапляє на била. Шматочки матеріалу, які досягли потрібного розміру, провалюються крізь сітку 7 і вивантажуються через отвір 5, інші залишаються в дезінтегратори доти, доки не будуть роздроблені до потрібного розміру. Помел матеріалу здійснюють при закритій заслінці 6. Матеріал, що підлягає помелу, подають через завантажувальний патрубок 4. Як і при дробленні, матеріал, потрапляючи на била 11, що обертаються, дробиться, подрібнюється, розлітається в різні сторони, відбивається від пружної поліуретанової футерівки 12 і знову потрапляє на била. Через вхідний патрубок 13 системи продувки повітрям подають потік повітря, і він піднімає тонкі фракції подрібненого матеріалу у верхню частину камери помелу і, завислий у потоці повітря, він виходить через вихідний патрубок 14 системи продувки повітрям і потрапляє в сепаратор (не показаний). В сепараторі відокремлюється необхідна дрібна фракція матеріалу і вивантажується, а крупніші фракції в потоці повітря знову через завантажувальний патрубок 4 подаються в камеру помелу і піддаються подальшому подрібненню. Для дроблення різних матеріалів використовують ротори з відповідною кількістю рядів бил і кількістю бил у ряді. Конструкція дезінтегратора дозволяє легко робити операцію зміни роторів і заміни футерівки, зокрема, завдяки виконанню передньої стінки камери помелу у вигляді дверцят 1 і, отже, зручного доступу в камеру. Простою є також заміна зношених бил 11 в роторах. Завдяки тому, що підшипники знаходяться за межами камери помелу біля її задньої стінки, зручне їхнє обслуговування та заміна. Завдяки тому, що била 11 не притискають матеріал, що підлягає дробленню або помелу, до футерівки 12, вона менше зношується. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Дезінтегратор, що містить корпус із завантажувальним патрубком і розвантажувальним отвором, два вали із закріпленими на них роторами, що мають принаймні один ряд бил, розташованих у площині, перпендикулярній валу, причому вали з роторами встановлені з можливістю зустрічного обертання так, що верхні відрізки бил одного ротора обертаються поруч із верхніми відрізками бил другого ротора, який відрізняється тим, що била роторів закріплені нерухомо, корпус виконаний у вигляді камери помелу, що містить вертикальну передню стінку у вигляді дверцят, паралельну їй задню стінку та бічну стінку, що має внизу закруглену ділянку, при цьому вали розташовані горизонтально і входять у камеру помелу через задню стінку, під кутом до дугоподібної нижньої ділянки бічної стінки встановлено вхідний патрубок системи продувки повітрям, на верхній ділянці бічної стінки встановлено вихідний патрубок системи продувки повітрям, а розвантажувальний отвір оснащено заслінкою та сіткою. 2. Дезінтегратор за п. 1, який відрізняється тим, що била роторів закріплені в маточині з'ємно. 3. Дезінтегратор за п. 1, який відрізняється тим, що маточини встановлені на валах з'ємно. 2 UA 113793 U 5 4. Дезінтегратор за п. 1, який відрізняється тим, що завантажувальний патрубок установлений у верхній частині дверцят. 5. Дезінтегратор за п. 1, який відрізняється тим, що внутрішня поверхня камери помелу містить футерівку з поліуретану. 6. Дезінтегратор за п. 1, який відрізняється тим, що підшипники, на яких установлені вали роторів, розміщені поза камерою помелу біля її задньої стінки. 7. Дезінтегратор за п. 1, який відрізняється тим, що кожний вал приводиться в обертання окремим електромотором. 3 UA 113793 U 4 UA 113793 U 5 UA 113793 U 6 UA 113793 U 7 UA 113793 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
