Дезінтегратор
Формула / Реферат
Дезінтегратор, що містить корпус з кришками, патрубками і змонтованими в корпусі двома валами із закріпленими на них по їхній довжині відрізками дроту, що утворюють просторові спіралі, який відрізняється тим, що щонайменше один вал споряджено механізмами його переміщення відносно другого вала.
Текст

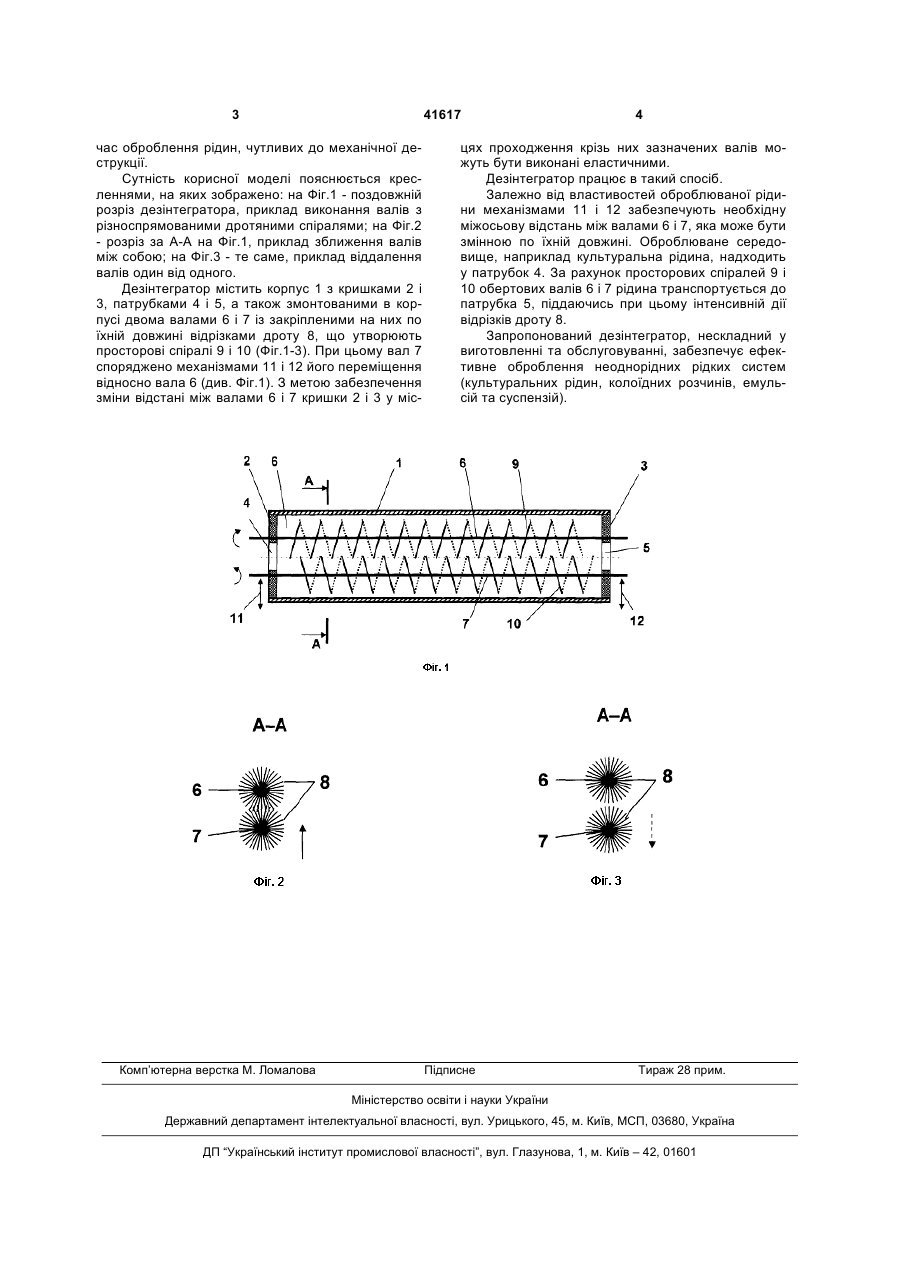

Дезінтегратор, що містить корпус з кришками, патрубками і змонтованими в корпусі двома валами із закріпленими на них по їхній довжині відрізками дроту, що утворюють просторові спіралі, який відрізняється тим, що щонайменше один вал споряджено механізмами його переміщення відносно другого вала. (19) (21) u200901012 (22) 09.02.2009 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 41617 час оброблення рідин, чутливих до механічної деструкції. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз дезінтегратора, приклад виконання валів з різноспрямованими дротяними спіралями; на Фіг.2 - розріз за А-А на Фіг.1, приклад зближення валів між собою; на Фіг.3 - те саме, приклад віддалення валів один від одного. Дезінтегратор містить корпус 1 з кришками 2 і 3, патрубками 4 і 5, а також змонтованими в корпусі двома валами 6 і 7 із закріпленими на них по їхній довжині відрізками дроту 8, що утворюють просторові спіралі 9 і 10 (Фіг.1-3). При цьому вал 7 споряджено механізмами 11 і 12 його переміщення відносно вала 6 (див. Фіг.1). З метою забезпечення зміни відстані між валами 6 і 7 кришки 2 і 3 у міс Комп’ютерна верстка М. Ломалова 4 цях проходження крізь них зазначених валів можуть бути виконані еластичними. Дезінтегратор працює в такий спосіб. Залежно від властивостей оброблюваної рідини механізмами 11 і 12 забезпечують необхідну міжосьову відстань між валами 6 і 7, яка може бути змінною по їхній довжині. Оброблюване середовище, наприклад культуральна рідина, надходить у патрубок 4. За рахунок просторових спіралей 9 і 10 обертових валів 6 і 7 рідина транспортується до патрубка 5, піддаючись при цьому інтенсивній дії відрізків дроту 8. Запропонований дезінтегратор, нескладний у виготовленні та обслуговуванні, забезпечує ефективне оброблення неоднорідних рідких систем (культуральних рідин, колоїдних розчинів, емульсій та суспензій). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDisintegrator
Автори англійськоюMikulionok Ihor Olehovych
Назва патенту російськоюДезинтегратор
Автори російськоюМикуленок Игорь Олегович
МПК / Мітки
Мітки: дезінтегратор
Код посилання
<a href="https://ua.patents.su/2-41617-dezintegrator.html" target="_blank" rel="follow" title="База патентів України">Дезінтегратор</a>
Дезінтегратор
Номер патенту: 3143
Опубліковано: 15.10.2004
Автор: Мікульонок Ігор Олегович
Мітки: дезінтегратор
Формула / Реферат:
1. Дезінтегратор, що містить корпус з патрубками і змонтованим у його порожнині валом із закріпленими на ньому по його довжині відрізками дроту, який відрізняється тим, що відрізки дроту закріплені на валу з утворенням просторової спіралі.2. Дезінтегратор за п. 1, який відрізняється тим, що спіраль виконана зі змінним кроком витків.3. Дезінтегратор за п. 1 або 2, який відрізняється тим, що він містить додатковий вал,...

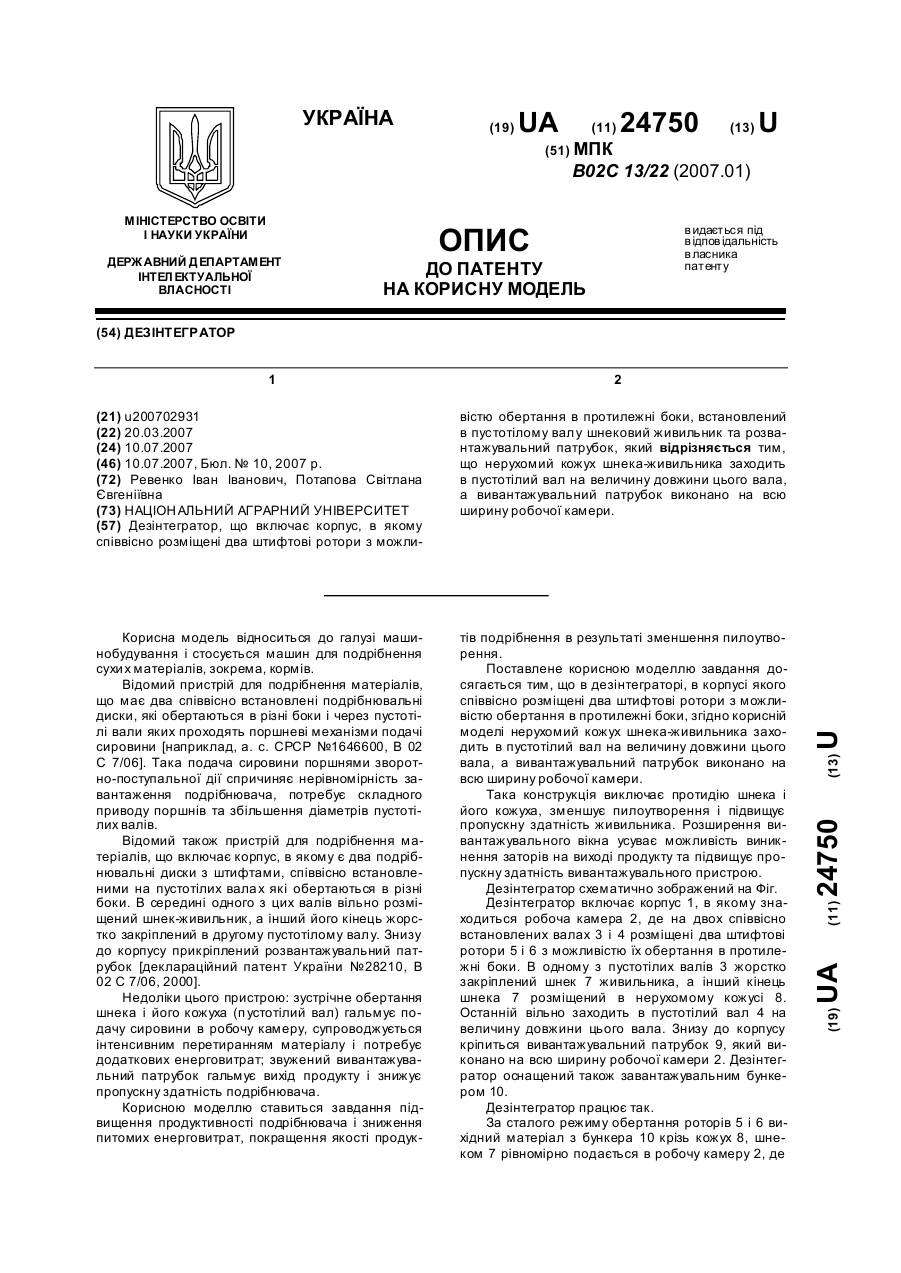

Дезінтегратор
