Спосіб візуалізації привушної слинної залози

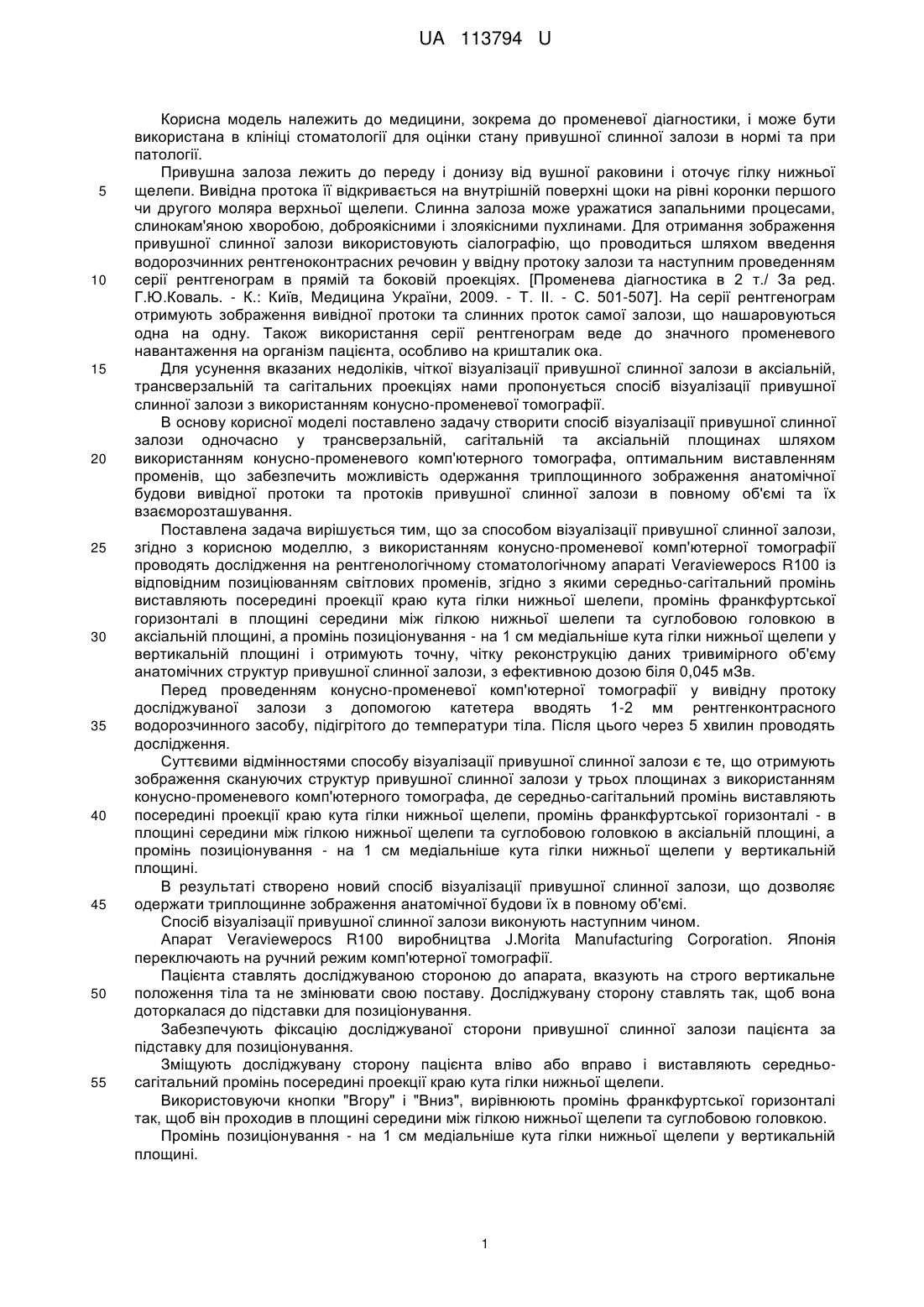

Реферат: Спосіб візуалізації привушної слинної залози включає отримання зображення скануючих анатомічних структур привушної слинної залози у фронтальній, сагітальній та аксіальній площинах з використанням конусно-променевого комп'ютерного томографа, введення водорозчинної рентгеноконтрасної речовини у вивідну протоку залози. Середньо-сагітальний промінь виставляють посередині проекції краю кута гілки нижньої щелепи. Промінь франкфуртської горизонталі виставляють в площині середини між гілкою нижньої щелепи та суглобовою головкою в аксіальній площині, а промінь позиціонування - на 1 см медіальніше кута гілки нижньої щелепи у вертикальній площині. UA 113794 U (12) UA 113794 U UA 113794 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до променевої діагностики, і може бути використана в клініці стоматології для оцінки стану привушної слинної залози в нормі та при патології. Привушна залоза лежить до переду і донизу від вушної раковини і оточує гілку нижньої щелепи. Вивідна протока її відкривається на внутрішній поверхні щоки на рівні коронки першого чи другого моляра верхньої щелепи. Слинна залоза може уражатися запальними процесами, слинокам'яною хворобою, доброякісними і злоякісними пухлинами. Для отримання зображення привушної слинної залози використовують сіалографію, що проводиться шляхом введення водорозчинних рентгеноконтрасних речовин у ввідну протоку залози та наступним проведенням серії рентгенограм в прямій та боковій проекціях. [Променева діагностика в 2 т./ За ред. Г.Ю.Коваль. - К.: Київ, Медицина України, 2009. - Т. ІІ. - С. 501-507]. На серії рентгенограм отримують зображення вивідної протоки та слинних проток самої залози, що нашаровуються одна на одну. Також використання серії рентгенограм веде до значного променевого навантаження на організм пацієнта, особливо на кришталик ока. Для усунення вказаних недоліків, чіткої візуалізації привушної слинної залози в аксіальній, трансверзальній та сагітальних проекціях нами пропонується спосіб візуалізації привушної слинної залози з використанням конусно-променевої томографії. В основу корисної моделі поставлено задачу створити спосіб візуалізації привушної слинної залози одночасно у трансверзальній, сагітальній та аксіальній площинах шляхом використанням конусно-променевого комп'ютерного томографа, оптимальним виставленням променів, що забезпечить можливість одержання триплощинного зображення анатомічної будови вивідної протоки та протоків привушної слинної залози в повному об'ємі та їх взаєморозташування. Поставлена задача вирішується тим, що за способом візуалізації привушної слинної залози, згідно з корисною моделлю, з використанням конусно-променевої комп'ютерної томографії проводять дослідження на рентгенологічному стоматологічному апараті Veraviewepocs R100 із відповідним позиціюванням світлових променів, згідно з якими середньо-сагітальний промінь виставляють посередині проекції краю кута гілки нижньої шелепи, промінь франкфуртської горизонталі в площині середини між гілкою нижньої шелепи та суглобовою головкою в аксіальній площині, а промінь позиціонування - на 1 см медіальніше кута гілки нижньої щелепи у вертикальній площині і отримують точну, чітку реконструкцію даних тривимірного об'єму анатомічних структур привушної слинної залози, з ефективною дозою біля 0,045 мЗв. Перед проведенням конусно-променевої комп'ютерної томографії у вивідну протоку досліджуваної залози з допомогою катетера вводять 1-2 мм рентгенконтрасного водорозчинного засобу, підігрітого до температури тіла. Після цього через 5 хвилин проводять дослідження. Суттєвими відмінностями способу візуалізації привушної слинної залози є те, що отримують зображення скануючих структур привушної слинної залози у трьох площинах з використанням конусно-променевого комп'ютерного томографа, де середньо-сагітальний промінь виставляють посередині проекції краю кута гілки нижньої щелепи, промінь франкфуртської горизонталі - в площині середини між гілкою нижньої щелепи та суглобовою головкою в аксіальній площині, а промінь позиціонування - на 1 см медіальніше кута гілки нижньої щелепи у вертикальній площині. В результаті створено новий спосіб візуалізації привушної слинної залози, що дозволяє одержати триплощинне зображення анатомічної будови їх в повному об'ємі. Спосіб візуалізації привушної слинної залози виконують наступним чином. Апарат Veraviewepocs R100 виробництва J.Morita Manufacturing Corporation. Японія переключають на ручний режим комп'ютерної томографії. Пацієнта ставлять досліджуваною стороною до апарата, вказують на строго вертикальне положення тіла та не змінювати свою поставу. Досліджувану сторону ставлять так, щоб вона доторкалася до підставки для позиціонування. Забезпечують фіксацію досліджуваної сторони привушної слинної залози пацієнта за підставку для позиціонування. Зміщують досліджувану сторону пацієнта вліво або вправо і виставляють середньосагітальний промінь посередині проекції краю кута гілки нижньої щелепи. Використовуючи кнопки "Вгору" і "Вниз", вирівнюють промінь франкфуртської горизонталі так, щоб він проходив в площині середини між гілкою нижньої щелепи та суглобовою головкою. Промінь позиціонування - на 1 см медіальніше кута гілки нижньої щелепи у вертикальній площині. 1 UA 113794 U 5 10 Забезпечують постійне горіння зеленого індикатора готовності "Ready" на блоці управління апарата, панелі управління блоком пацієнта і дистанційному блоці управління, при цьому просять пацієнта не рухатись під час звукового сигналу. Закривають із сторони процедурної захисні двері, натискають і затримують кнопку емісії на період, коли поворотна рама почне обертатися і відбудеться емісія рентген-випромінювання. Під час рентген-випромінювання на дистанційному блоці управління загоряється жовтий індикатор випромінювання та звучить звуковий сигнал. Після згасання індикатора випромінювання припиняється звуковий сигнал, рентгенівське випромінювання і обертання поворотної рами. Кнопку рентгенівського випромінювання відпускають. Після повернення поворотної рами дозволяють пацієнтові спокійно вийти з апарату. Проводять комп'ютерну обробку та запис одержаних даних. Таким чином тривимірний об'єм даних дозволяє одержати точну, чітку реконструкцію скануючих структур привушної слинної залози у фронтальній, сагітальній та аксіальній площинах з малою дозою опромінення в короткий проміжок часу. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб візуалізації привушної слинної залози, що включає отримання зображення скануючих анатомічних структур привушної слинної залози у фронтальній, сагітальній та аксіальній площинах з використанням конусно-променевого комп'ютерного томографа, введення водорозчинної рентгеноконтрасної речовини у вивідну протоку залози, який відрізняється тим, що середньо-сагітальний промінь виставляють посередині проекції краю кута гілки нижньої щелепи, промінь франкфуртської горизонталі - в площині середини між гілкою нижньої щелепи та суглобовою головкою в аксіальній площині, а промінь позиціонування - на 1 см медіальніше кута гілки нижньої щелепи у вертикальній площині. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
