Ободовий папір сигарети з фільтром, виконаний у вигляді плівки

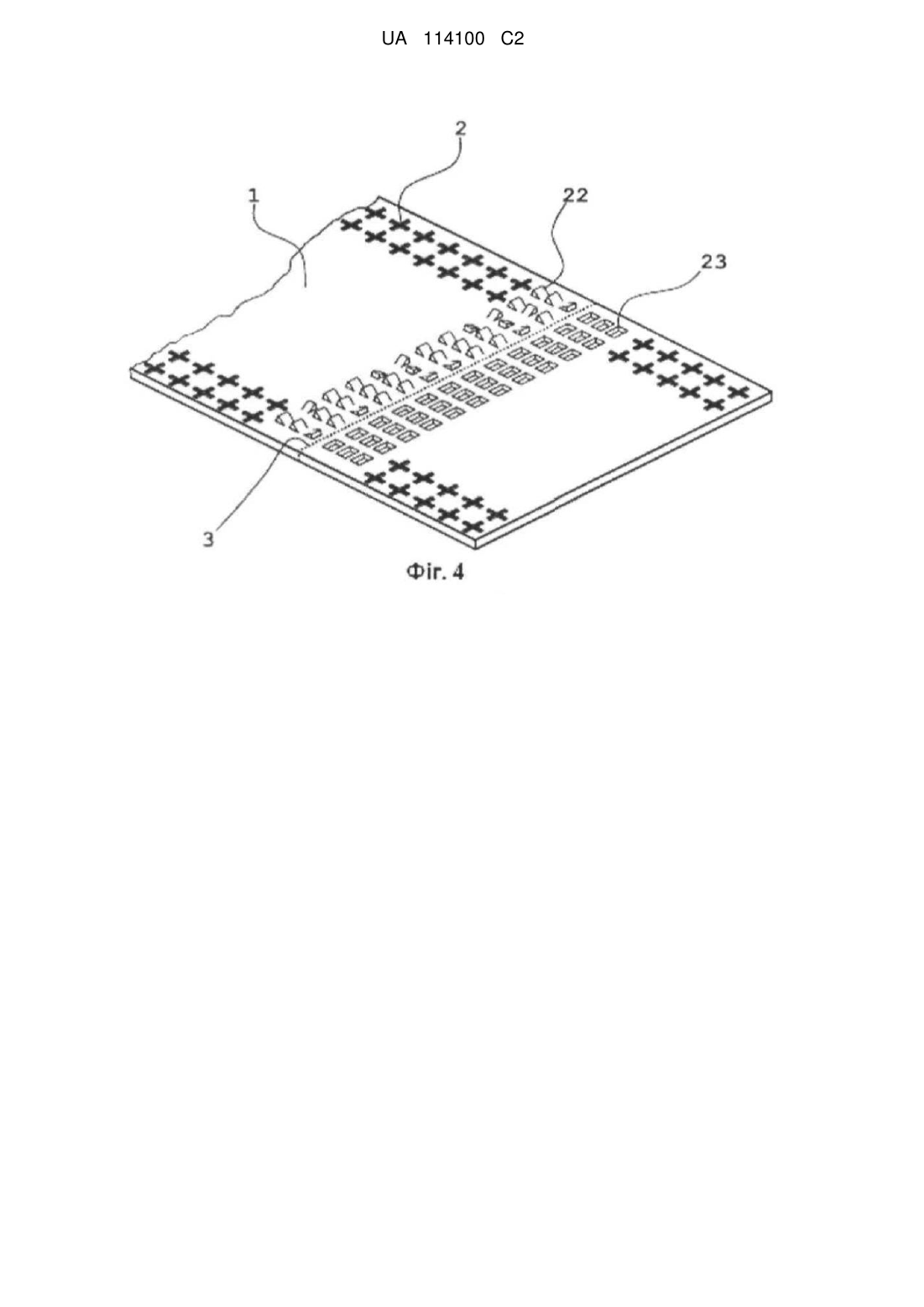

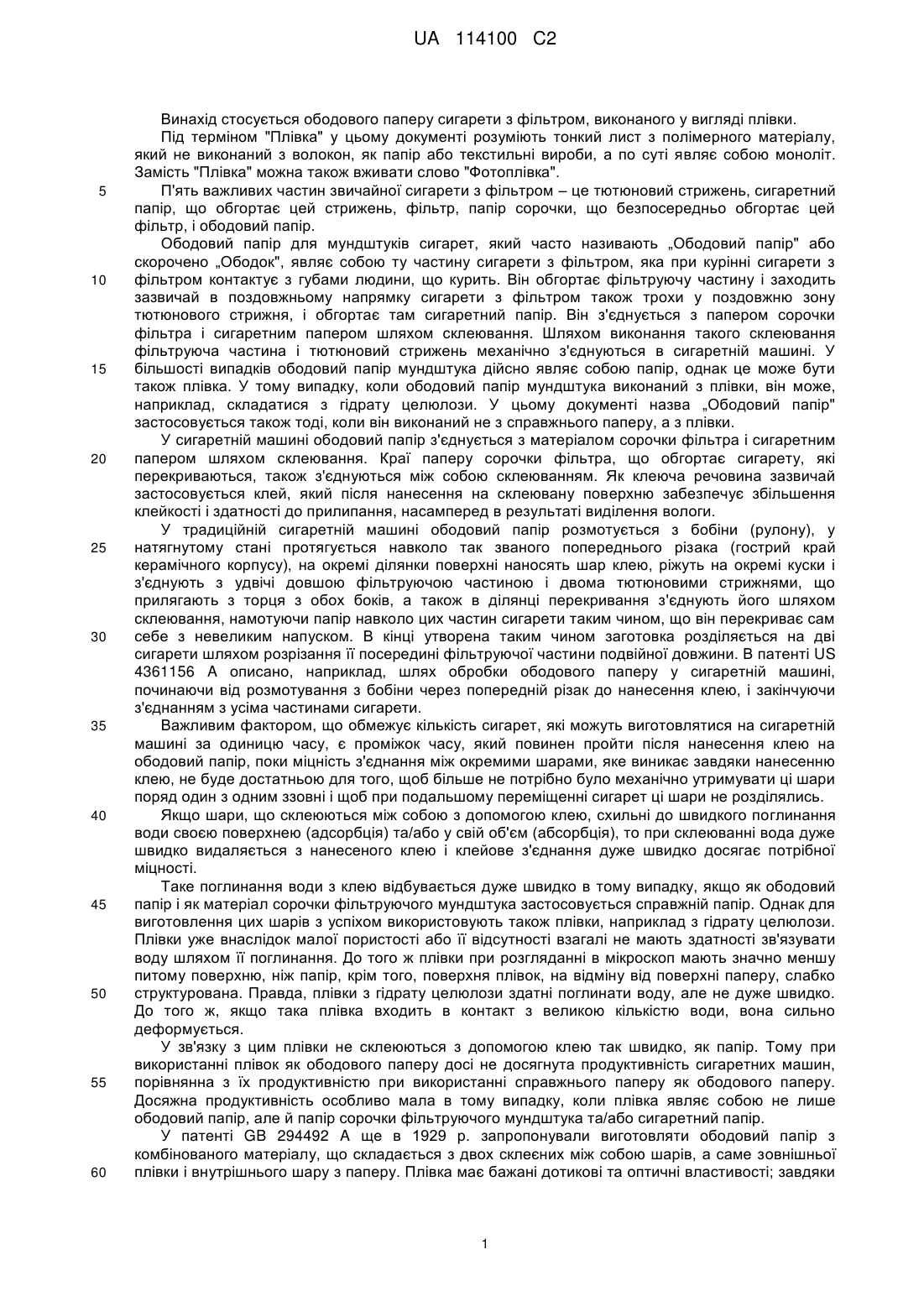

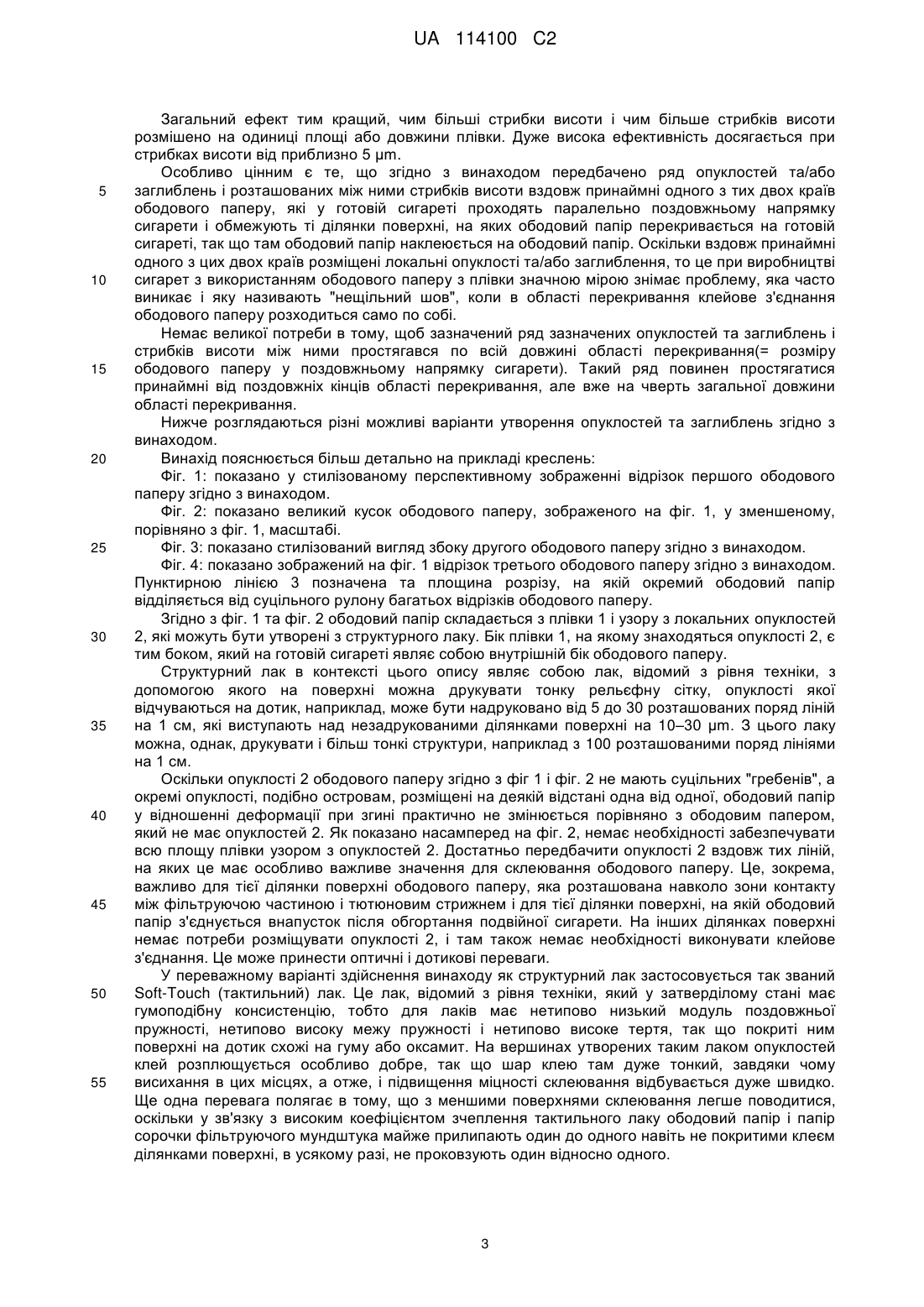

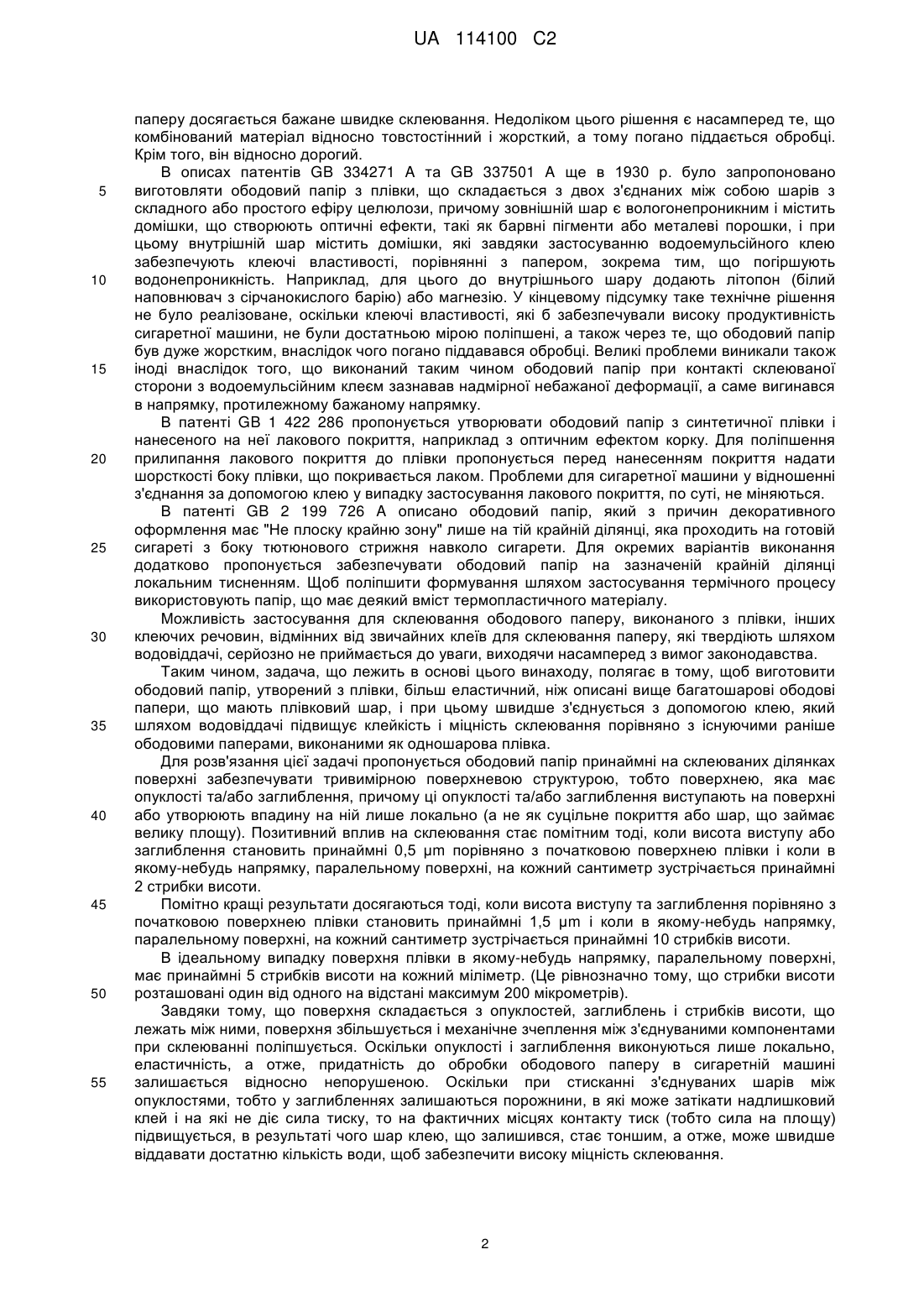

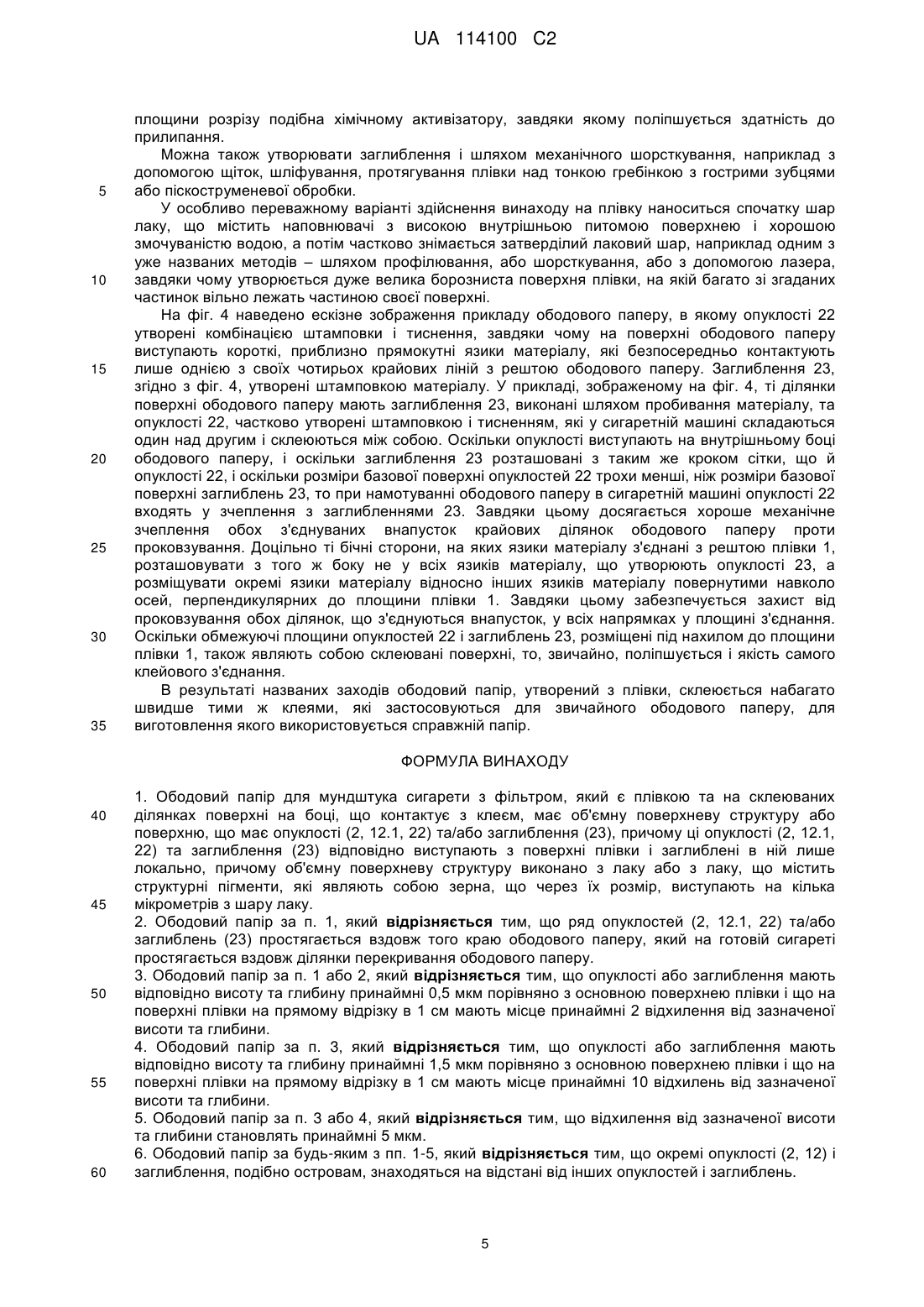

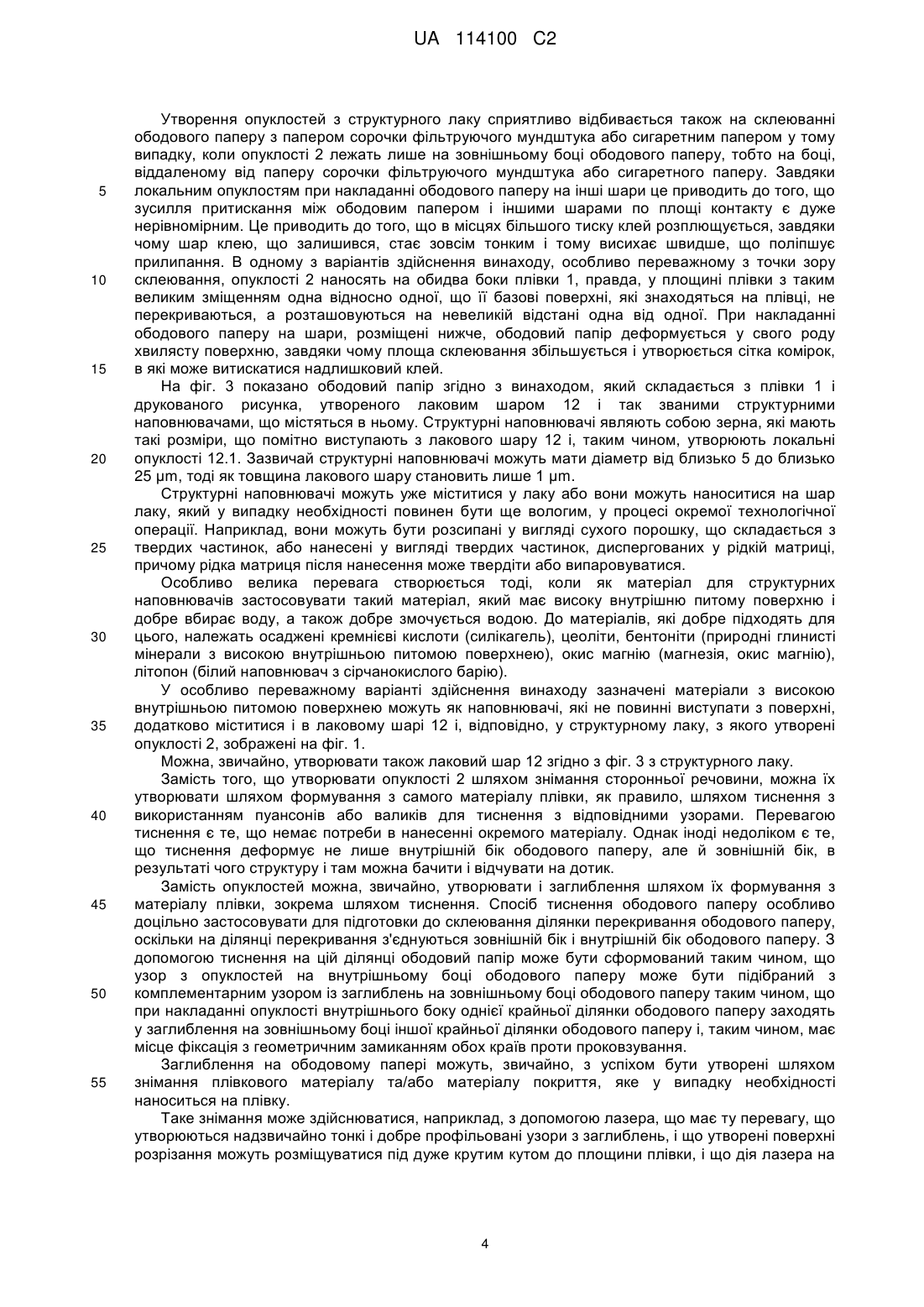

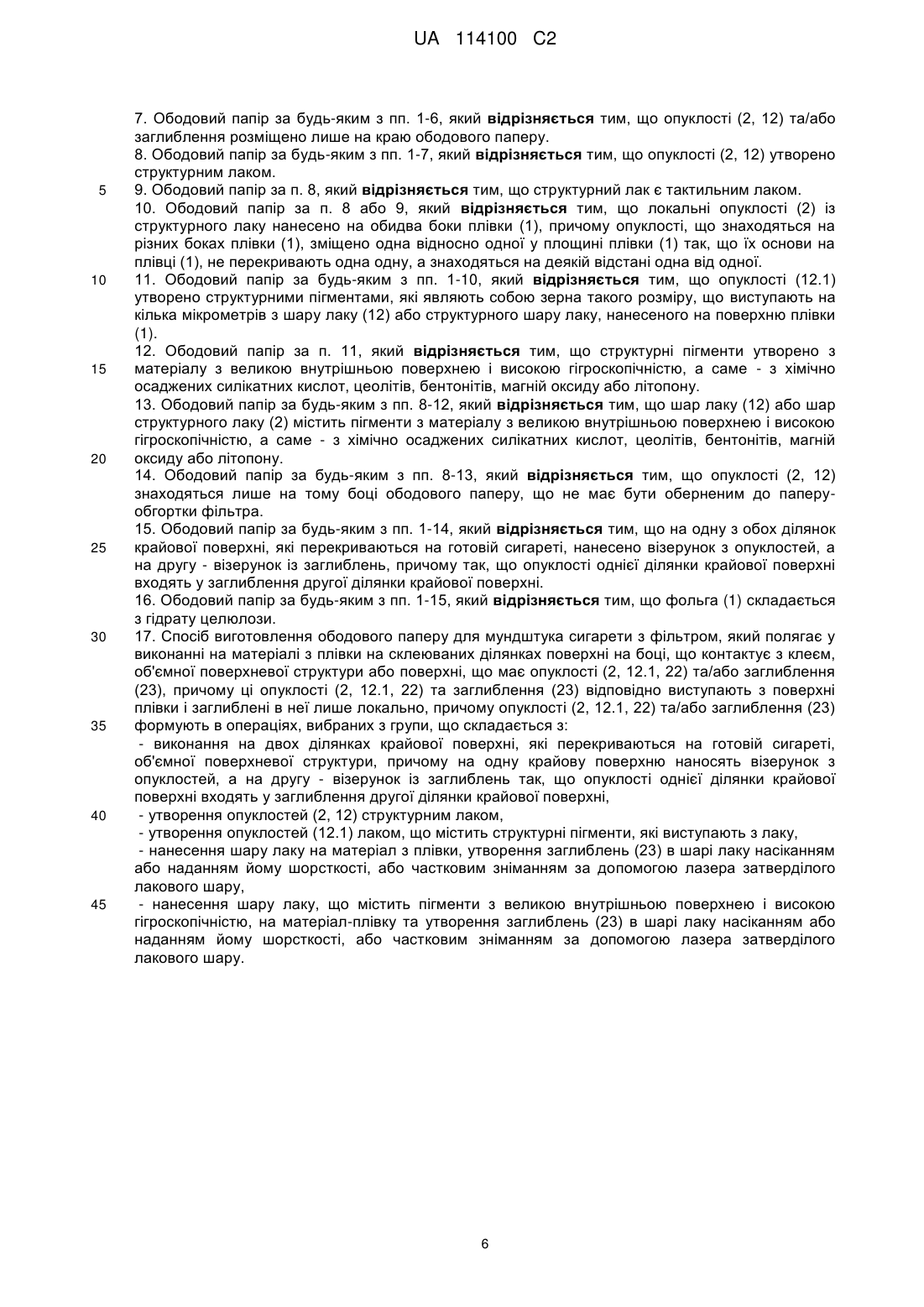

Реферат: Винахід стосується ободового паперу сигарети з фільтром, який на склеюваних ділянках поверхні на боці, що контактує з клеєм, забезпечений тривимірною поверхневою структурою, тобто поверхнею, яка має опуклості (2, 12.1, 22) та/або заглиблення (23), причому ці опуклості (2, 12.1, 22) і заглиблення (23) виступають з поверхні плівки і утворюють на ній впадини лише локально. Ободовий папір являє собою плівку (1). У переважному варіанті здійснення винаходу ряд опуклостей (2, 12.1, 22) та/або заглиблень (23) проходить вздовж того краю ободового паперу, який на готовій сигареті проходить вздовж ділянки перекривання ободового паперу. UA 114100 C2 (12) UA 114100 C2 UA 114100 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується ободового паперу сигарети з фільтром, виконаного у вигляді плівки. Під терміном "Плівка" у цьому документі розуміють тонкий лист з полімерного матеріалу, який не виконаний з волокон, як папір або текстильні вироби, а по суті являє собою моноліт. Замість "Плівка" можна також вживати слово "Фотоплівка". П'ять важливих частин звичайної сигарети з фільтром – це тютюновий стрижень, сигаретний папір, що обгортає цей стрижень, фільтр, папір сорочки, що безпосередньо обгортає цей фільтр, і ободовий папір. Ободовий папір для мундштуків сигарет, який часто називають „Ободовий папір" або скорочено „Ободок", являє собою ту частину сигарети з фільтром, яка при курінні сигарети з фільтром контактує з губами людини, що курить. Він обгортає фільтруючу частину і заходить зазвичай в поздовжньому напрямку сигарети з фільтром також трохи у поздовжню зону тютюнового стрижня, і обгортає там сигаретний папір. Він з'єднується з папером сорочки фільтра і сигаретним папером шляхом склеювання. Шляхом виконання такого склеювання фільтруюча частина і тютюновий стрижень механічно з'єднуються в сигаретній машині. У більшості випадків ободовий папір мундштука дійсно являє собою папір, однак це може бути також плівка. У тому випадку, коли ободовий папір мундштука виконаний з плівки, він може, наприклад, складатися з гідрату целюлози. У цьому документі назва „Ободовий папір" застосовується також тоді, коли він виконаний не з справжнього паперу, а з плівки. У сигаретній машині ободовий папір з'єднується з матеріалом сорочки фільтра і сигаретним папером шляхом склеювання. Краї паперу сорочки фільтра, що обгортає сигарету, які перекриваються, також з'єднуються між собою склеюванням. Як клеюча речовина зазвичай застосовується клей, який після нанесення на склеювану поверхню забезпечує збільшення клейкості і здатності до прилипання, насамперед в результаті виділення вологи. У традиційній сигаретній машині ободовий папір розмотується з бобіни (рулону), у натягнутому стані протягується навколо так званого попереднього різака (гострий край керамічного корпусу), на окремі ділянки поверхні наносять шар клею, ріжуть на окремі куски і з'єднують з удвічі довшою фільтруючою частиною і двома тютюновими стрижнями, що прилягають з торця з обох боків, а також в ділянці перекривання з'єднують його шляхом склеювання, намотуючи папір навколо цих частин сигарети таким чином, що він перекриває сам себе з невеликим напуском. В кінці утворена таким чином заготовка розділяється на дві сигарети шляхом розрізання її посередині фільтруючої частини подвійної довжини. В патенті US 4361156 A описано, наприклад, шлях обробки ободового паперу у сигаретній машині, починаючи від розмотування з бобіни через попередній різак до нанесення клею, і закінчуючи з'єднанням з усіма частинами сигарети. Важливим фактором, що обмежує кількість сигарет, які можуть виготовлятися на сигаретній машині за одиницю часу, є проміжок часу, який повинен пройти після нанесення клею на ободовий папір, поки міцність з'єднання між окремими шарами, яке виникає завдяки нанесенню клею, не буде достатньою для того, щоб більше не потрібно було механічно утримувати ці шари поряд один з одним ззовні і щоб при подальшому переміщенні сигарет ці шари не розділялись. Якщо шари, що склеюються між собою з допомогою клею, схильні до швидкого поглинання води своєю поверхнею (адсорбція) та/або у свій об'єм (абсорбція), то при склеюванні вода дуже швидко видаляється з нанесеного клею і клейове з'єднання дуже швидко досягає потрібної міцності. Таке поглинання води з клею відбувається дуже швидко в тому випадку, якщо як ободовий папір і як матеріал сорочки фільтруючого мундштука застосовується справжній папір. Однак для виготовлення цих шарів з успіхом використовують також плівки, наприклад з гідрату целюлози. Плівки уже внаслідок малої пористості або її відсутності взагалі не мають здатності зв'язувати воду шляхом її поглинання. До того ж плівки при розгляданні в мікроскоп мають значно меншу питому поверхню, ніж папір, крім того, поверхня плівок, на відміну від поверхні паперу, слабко структурована. Правда, плівки з гідрату целюлози здатні поглинати воду, але не дуже швидко. До того ж, якщо така плівка входить в контакт з великою кількістю води, вона сильно деформується. У зв'язку з цим плівки не склеюються з допомогою клею так швидко, як папір. Тому при використанні плівок як ободового паперу досі не досягнута продуктивність сигаретних машин, порівнянна з їх продуктивністю при використанні справжнього паперу як ободового паперу. Досяжна продуктивність особливо мала в тому випадку, коли плівка являє собою не лише ободовий папір, але й папір сорочки фільтруючого мундштука та/або сигаретний папір. У патенті GB 294492 A ще в 1929 р. запропонували виготовляти ободовий папір з комбінованого матеріалу, що складається з двох склеєних між собою шарів, а саме зовнішньої плівки і внутрішнього шару з паперу. Плівка має бажані дотикові та оптичні властивості; завдяки 1 UA 114100 C2 5 10 15 20 25 30 35 40 45 50 55 паперу досягається бажане швидке склеювання. Недоліком цього рішення є насамперед те, що комбінований матеріал відносно товстостінний і жорсткий, а тому погано піддається обробці. Крім того, він відносно дорогий. В описах патентів GB 334271 A та GB 337501 A ще в 1930 р. було запропоновано виготовляти ободовий папір з плівки, що складається з двох з'єднаних між собою шарів з складного або простого ефіру целюлози, причому зовнішній шар є вологонепроникним і містить домішки, що створюють оптичні ефекти, такі як барвні пігменти або металеві порошки, і при цьому внутрішній шар містить домішки, які завдяки застосуванню водоемульсійного клею забезпечують клеючі властивості, порівнянні з папером, зокрема тим, що погіршують водонепроникність. Наприклад, для цього до внутрішнього шару додають літопон (білий наповнювач з сірчанокислого барію) або магнезію. У кінцевому підсумку таке технічне рішення не було реалізоване, оскільки клеючі властивості, які б забезпечували високу продуктивність сигаретної машини, не були достатньою мірою поліпшені, а також через те, що ободовий папір був дуже жорстким, внаслідок чого погано піддавався обробці. Великі проблеми виникали також іноді внаслідок того, що виконаний таким чином ободовий папір при контакті склеюваної сторони з водоемульсійним клеєм зазнавав надмірної небажаної деформації, а саме вигинався в напрямку, протилежному бажаному напрямку. В патенті GB 1 422 286 пропонується утворювати ободовий папір з синтетичної плівки і нанесеного на неї лакового покриття, наприклад з оптичним ефектом корку. Для поліпшення прилипання лакового покриття до плівки пропонується перед нанесенням покриття надати шорсткості боку плівки, що покривається лаком. Проблеми для сигаретної машини у відношенні з'єднання за допомогою клею у випадку застосування лакового покриття, по суті, не міняються. В патенті GB 2 199 726 A описано ободовий папір, який з причин декоративного оформлення має "Не плоску крайню зону" лише на тій крайній ділянці, яка проходить на готовій сигареті з боку тютюнового стрижня навколо сигарети. Для окремих варіантів виконання додатково пропонується забезпечувати ободовий папір на зазначеній крайній ділянці локальним тисненням. Щоб поліпшити формування шляхом застосування термічного процесу використовують папір, що має деякий вміст термопластичного матеріалу. Можливість застосування для склеювання ободового паперу, виконаного з плівки, інших клеючих речовин, відмінних від звичайних клеїв для склеювання паперу, які твердіють шляхом водовіддачі, серйозно не приймається до уваги, виходячи насамперед з вимог законодавства. Таким чином, задача, що лежить в основі цього винаходу, полягає в тому, щоб виготовити ободовий папір, утворений з плівки, більш еластичний, ніж описані вище багатошарові ободові папери, що мають плівковий шар, і при цьому швидше з'єднується з допомогою клею, який шляхом водовіддачі підвищує клейкість і міцність склеювання порівняно з існуючими раніше ободовими паперами, виконаними як одношарова плівка. Для розв'язання цієї задачі пропонується ободовий папір принаймні на склеюваних ділянках поверхні забезпечувати тривимірною поверхневою структурою, тобто поверхнею, яка має опуклості та/або заглиблення, причому ці опуклості та/або заглиблення виступають на поверхні або утворюють впадину на ній лише локально (а не як суцільне покриття або шар, що займає велику площу). Позитивний вплив на склеювання стає помітним тоді, коли висота виступу або заглиблення становить принаймні 0,5 µm порівняно з початковою поверхнею плівки і коли в якому-небудь напрямку, паралельному поверхні, на кожний сантиметр зустрічається принаймні 2 стрибки висоти. Помітно кращі результати досягаються тоді, коли висота виступу та заглиблення порівняно з початковою поверхнею плівки становить принаймні 1,5 µm і коли в якому-небудь напрямку, паралельному поверхні, на кожний сантиметр зустрічається принаймні 10 стрибків висоти. В ідеальному випадку поверхня плівки в якому-небудь напрямку, паралельному поверхні, має принаймні 5 стрибків висоти на кожний міліметр. (Це рівнозначно тому, що стрибки висоти розташовані один від одного на відстані максимум 200 мікрометрів). Завдяки тому, що поверхня складається з опуклостей, заглиблень і стрибків висоти, що лежать між ними, поверхня збільшується і механічне зчеплення між з'єднуваними компонентами при склеюванні поліпшується. Оскільки опуклості і заглиблення виконуються лише локально, еластичність, а отже, придатність до обробки ободового паперу в сигаретній машині залишається відносно непорушеною. Оскільки при стисканні з'єднуваних шарів між опуклостями, тобто у заглибленнях залишаються порожнини, в які може затікати надлишковий клей і на які не діє сила тиску, то на фактичних місцях контакту тиск (тобто сила на площу) підвищується, в результаті чого шар клею, що залишився, стає тоншим, а отже, може швидше віддавати достатню кількість води, щоб забезпечити високу міцність склеювання. 2 UA 114100 C2 5 10 15 20 25 30 35 40 45 50 55 Загальний ефект тим кращий, чим більші стрибки висоти і чим більше стрибків висоти розмішено на одиниці площі або довжини плівки. Дуже висока ефективність досягається при стрибках висоти від приблизно 5 µm. Особливо цінним є те, що згідно з винаходом передбачено ряд опуклостей та/або заглиблень і розташованих між ними стрибків висоти вздовж принаймні одного з тих двох країв ободового паперу, які у готовій сигареті проходять паралельно поздовжньому напрямку сигарети і обмежують ті ділянки поверхні, на яких ободовий папір перекривається на готовій сигареті, так що там ободовий папір наклеюється на ободовий папір. Оскільки вздовж принаймні одного з цих двох країв розміщені локальні опуклості та/або заглиблення, то це при виробництві сигарет з використанням ободового паперу з плівки значною мірою знімає проблему, яка часто виникає і яку називають "нещільний шов", коли в області перекривання клейове з'єднання ободового паперу розходиться само по собі. Немає великої потреби в тому, щоб зазначений ряд зазначених опуклостей та заглиблень і стрибків висоти між ними простягався по всій довжині області перекривання(= розміру ободового паперу у поздовжньому напрямку сигарети). Такий ряд повинен простягатися принаймні від поздовжніх кінців області перекривання, але вже на чверть загальної довжини області перекривання. Нижче розглядаються різні можливі варіанти утворення опуклостей та заглиблень згідно з винаходом. Винахід пояснюється більш детально на прикладі креслень: Фіг. 1: показано у стилізованому перспективному зображенні відрізок першого ободового паперу згідно з винаходом. Фіг. 2: показано великий кусок ободового паперу, зображеного на фіг. 1, у зменшеному, порівняно з фіг. 1, масштабі. Фіг. 3: показано стилізований вигляд збоку другого ободового паперу згідно з винаходом. Фіг. 4: показано зображений на фіг. 1 відрізок третього ободового паперу згідно з винаходом. Пунктирною лінією 3 позначена та площина розрізу, на якій окремий ободовий папір відділяється від суцільного рулону багатьох відрізків ободового паперу. Згідно з фіг. 1 та фіг. 2 ободовий папір складається з плівки 1 і узору з локальних опуклостей 2, які можуть бути утворені з структурного лаку. Бік плівки 1, на якому знаходяться опуклості 2, є тим боком, який на готовій сигареті являє собою внутрішній бік ободового паперу. Структурний лак в контексті цього опису являє собою лак, відомий з рівня техніки, з допомогою якого на поверхні можна друкувати тонку рельєфну сітку, опуклості якої відчуваються на дотик, наприклад, може бути надруковано від 5 до 30 розташованих поряд ліній на 1 см, які виступають над незадрукованими ділянками поверхні на 10–30 µm. З цього лаку можна, однак, друкувати і більш тонкі структури, наприклад з 100 розташованими поряд лініями на 1 см. Оскільки опуклості 2 ободового паперу згідно з фіг 1 і фіг. 2 не мають суцільних "гребенів", а окремі опуклості, подібно островам, розміщені на деякій відстані одна від одної, ободовий папір у відношенні деформації при згині практично не змінюється порівняно з ободовим папером, який не має опуклостей 2. Як показано насамперед на фіг. 2, немає необхідності забезпечувати всю площу плівки узором з опуклостей 2. Достатньо передбачити опуклості 2 вздовж тих ліній, на яких це має особливо важливе значення для склеювання ободового паперу. Це, зокрема, важливо для тієї ділянки поверхні ободового паперу, яка розташована навколо зони контакту між фільтруючою частиною і тютюновим стрижнем і для тієї ділянки поверхні, на якій ободовий папір з'єднується внапусток після обгортання подвійної сигарети. На інших ділянках поверхні немає потреби розміщувати опуклості 2, і там також немає необхідності виконувати клейове з'єднання. Це може принести оптичні і дотикові переваги. У переважному варіанті здійснення винаходу як структурний лак застосовується так званий Soft-Touch (тактильний) лак. Це лак, відомий з рівня техніки, який у затверділому стані має гумоподібну консистенцію, тобто для лаків має нетипово низький модуль поздовжньої пружності, нетипово високу межу пружності і нетипово високе тертя, так що покриті ним поверхні на дотик схожі на гуму або оксамит. На вершинах утворених таким лаком опуклостей клей розплющується особливо добре, так що шар клею там дуже тонкий, завдяки чому висихання в цих місцях, а отже, і підвищення міцності склеювання відбувається дуже швидко. Ще одна перевага полягає в тому, що з меншими поверхнями склеювання легше поводитися, оскільки у зв'язку з високим коефіцієнтом зчеплення тактильного лаку ободовий папір і папір сорочки фільтруючого мундштука майже прилипають один до одного навіть не покритими клеєм ділянками поверхні, в усякому разі, не проковзують один відносно одного. 3 UA 114100 C2 5 10 15 20 25 30 35 40 45 50 55 Утворення опуклостей з структурного лаку сприятливо відбивається також на склеюванні ободового паперу з папером сорочки фільтруючого мундштука або сигаретним папером у тому випадку, коли опуклості 2 лежать лише на зовнішньому боці ободового паперу, тобто на боці, віддаленому від паперу сорочки фільтруючого мундштука або сигаретного паперу. Завдяки локальним опуклостям при накладанні ободового паперу на інші шари це приводить до того, що зусилля притискання між ободовим папером і іншими шарами по площі контакту є дуже нерівномірним. Це приводить до того, що в місцях більшого тиску клей розплющується, завдяки чому шар клею, що залишився, стає зовсім тонким і тому висихає швидше, що поліпшує прилипання. В одному з варіантів здійснення винаходу, особливо переважному з точки зору склеювання, опуклості 2 наносять на обидва боки плівки 1, правда, у площині плівки з таким великим зміщенням одна відносно одної, що її базові поверхні, які знаходяться на плівці, не перекриваються, а розташовуються на невеликій відстані одна від одної. При накладанні ободового паперу на шари, розміщені нижче, ободовий папір деформується у свого роду хвилясту поверхню, завдяки чому площа склеювання збільшується і утворюється сітка комірок, в які може витискатися надлишковий клей. На фіг. 3 показано ободовий папір згідно з винаходом, який складається з плівки 1 і друкованого рисунка, утвореного лаковим шаром 12 і так званими структурними наповнювачами, що містяться в ньому. Структурні наповнювачі являють собою зерна, які мають такі розміри, що помітно виступають з лакового шару 12 і, таким чином, утворюють локальні опуклості 12.1. Зазвичай структурні наповнювачі можуть мати діаметр від близько 5 до близько 25 µm, тоді як товщина лакового шару становить лише 1 µm. Структурні наповнювачі можуть уже міститися у лаку або вони можуть наноситися на шар лаку, який у випадку необхідності повинен бути ще вологим, у процесі окремої технологічної операції. Наприклад, вони можуть бути розсипані у вигляді сухого порошку, що складається з твердих частинок, або нанесені у вигляді твердих частинок, диспергованих у рідкій матриці, причому рідка матриця після нанесення може твердіти або випаровуватися. Особливо велика перевага створюється тоді, коли як матеріал для структурних наповнювачів застосовувати такий матеріал, який має високу внутрішню питому поверхню і добре вбирає воду, а також добре змочується водою. До матеріалів, які добре підходять для цього, належать осаджені кремнієві кислоти (силікагель), цеоліти, бентоніти (природні глинисті мінерали з високою внутрішньоюпитомою поверхнею), окис магнію (магнезія, окис магнію), літопон (білий наповнювач з сірчанокислого барію). У особливо переважному варіанті здійснення винаходу зазначені матеріали з високою внутрішньою питомою поверхнею можуть як наповнювачі, які не повинні виступати з поверхні, додатково міститися і в лаковому шарі 12 і, відповідно, у структурному лаку, з якого утворені опуклості 2, зображені на фіг. 1. Можна, звичайно, утворювати також лаковий шар 12 згідно з фіг. 3 з структурного лаку. Замість того, що утворювати опуклості 2 шляхом знімання сторонньої речовини, можна їх утворювати шляхом формування з самого матеріалу плівки, як правило, шляхом тиснення з використанням пуансонів або валиків для тиснення з відповідними узорами. Перевагою тиснення є те, що немає потреби в нанесенні окремого матеріалу. Однак іноді недоліком є те, що тиснення деформує не лише внутрішній бік ободового паперу, але й зовнішній бік, в результаті чого структуру і там можна бачити і відчувати на дотик. Замість опуклостей можна, звичайно, утворювати і заглиблення шляхом їх формування з матеріалу плівки, зокрема шляхом тиснення. Спосіб тиснення ободового паперу особливо доцільно застосовувати для підготовки до склеювання ділянки перекривання ободового паперу, оскільки на ділянці перекривання з'єднуються зовнішній бік і внутрішній бік ободового паперу. З допомогою тиснення на цій ділянці ободовий папір може бути сформований таким чином, що узор з опуклостей на внутрішньому боці ободового паперу може бути підібраний з комплементарним узором із заглиблень на зовнішньому боці ободового паперу таким чином, що при накладанні опуклості внутрішнього боку однієї крайньої ділянки ободового паперу заходять у заглиблення на зовнішньому боці іншої крайньої ділянки ободового паперу і, таким чином, має місце фіксація з геометричним замиканням обох країв проти проковзування. Заглиблення на ободовому папері можуть, звичайно, з успіхом бути утворені шляхом знімання плівкового матеріалу та/або матеріалу покриття, яке у випадку необхідності наноситься на плівку. Таке знімання може здійснюватися, наприклад, з допомогою лазера, що має ту перевагу, що утворюються надзвичайно тонкі і добре профільовані узори з заглиблень, і що утворені поверхні розрізання можуть розміщуватися під дуже крутим кутом до площини плівки, і що дія лазера на 4 UA 114100 C2 5 10 15 20 25 30 35 площини розрізу подібна хімічному активізатору, завдяки якому поліпшується здатність до прилипання. Можна також утворювати заглиблення і шляхом механічного шорсткування, наприклад з допомогою щіток, шліфування, протягування плівки над тонкою гребінкою з гострими зубцями або піскоструменевої обробки. У особливо переважному варіанті здійснення винаходу на плівку наноситься спочатку шар лаку, що містить наповнювачі з високою внутрішньою питомою поверхнею і хорошою змочуваністю водою, а потім частково знімається затверділий лаковий шар, наприклад одним з уже названих методів – шляхом профілювання, або шорсткування, або з допомогою лазера, завдяки чому утворюється дуже велика борозниста поверхня плівки, на якій багато зі згаданих частинок вільно лежать частиною своєї поверхні. На фіг. 4 наведено ескізне зображення прикладу ободового паперу, в якому опуклості 22 утворені комбінацією штамповки і тиснення, завдяки чому на поверхні ободового паперу виступають короткі, приблизно прямокутні язики матеріалу, які безпосередньо контактують лише однією з своїх чотирьох крайових ліній з рештою ободового паперу. Заглиблення 23, згідно з фіг. 4, утворені штамповкою матеріалу. У прикладі, зображеному на фіг. 4, ті ділянки поверхні ободового паперу мають заглиблення 23, виконані шляхом пробивання матеріалу, та опуклості 22, частково утворені штамповкою і тисненням, які у сигаретній машині складаються один над другим і склеюються між собою. Оскільки опуклості виступають на внутрішньому боці ободового паперу, і оскільки заглиблення 23 розташовані з таким же кроком сітки, що й опуклості 22, і оскільки розміри базової поверхні опуклостей 22 трохи менші, ніж розміри базової поверхні заглиблень 23, то при намотуванні ободового паперу в сигаретній машині опуклості 22 входять у зчеплення з заглибленнями 23. Завдяки цьому досягається хороше механічне зчеплення обох з'єднуваних внапусток крайових ділянок ободового паперу проти проковзування. Доцільно ті бічні сторони, на яких язики матеріалу з'єднані з рештою плівки 1, розташовувати з того ж боку не у всіх язиків матеріалу, що утворюють опуклості 23, а розміщувати окремі язики матеріалу відносно інших язиків матеріалу повернутими навколо осей, перпендикулярних до площини плівки 1. Завдяки цьому забезпечується захист від проковзування обох ділянок, що з'єднуються внапусток, у всіх напрямках у площині з'єднання. Оскільки обмежуючі площини опуклостей 22 і заглиблень 23, розміщені під нахилом до площини плівки 1, також являють собою склеювані поверхні, то, звичайно, поліпшується і якість самого клейового з'єднання. В результаті названих заходів ободовий папір, утворений з плівки, склеюється набагато швидше тими ж клеями, які застосовуються для звичайного ободового паперу, для виготовлення якого використовується справжній папір. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Ободовий папір для мундштука сигарети з фільтром, який є плівкою та на склеюваних ділянках поверхні на боці, що контактує з клеєм, має об'ємну поверхневу структуру або поверхню, що має опуклості (2, 12.1, 22) та/або заглиблення (23), причому ці опуклості (2, 12.1, 22) та заглиблення (23) відповідно виступають з поверхні плівки і заглиблені в ній лише локально, причому об'ємну поверхневу структуру виконано з лаку або з лаку, що містить структурні пігменти, які являють собою зерна, що через їх розмір, виступають на кілька мікрометрів з шару лаку. 2. Ободовий папір за п. 1, який відрізняється тим, що ряд опуклостей (2, 12.1, 22) та/або заглиблень (23) простягається вздовж того краю ободового паперу, який на готовій сигареті простягається вздовж ділянки перекривання ободового паперу. 3. Ободовий папір за п. 1 або 2, який відрізняється тим, що опуклості або заглиблення мають відповідно висоту та глибину принаймні 0,5 мкм порівняно з основною поверхнею плівки і що на поверхні плівки на прямому відрізку в 1 см мають місце принаймні 2 відхилення від зазначеної висоти та глибини. 4. Ободовий папір за п. 3, який відрізняється тим, що опуклості або заглиблення мають відповідно висоту та глибину принаймні 1,5 мкм порівняно з основною поверхнею плівки і що на поверхні плівки на прямому відрізку в 1 см мають місце принаймні 10 відхилень від зазначеної висоти та глибини. 5. Ободовий папір за п. 3 або 4, який відрізняється тим, що відхилення від зазначеної висоти та глибини становлять принаймні 5 мкм. 6. Ободовий папір за будь-яким з пп. 1-5, який відрізняється тим, що окремі опуклості (2, 12) і заглиблення, подібно островам, знаходяться на відстані від інших опуклостей і заглиблень. 5 UA 114100 C2 5 10 15 20 25 30 35 40 45 7. Ободовий папір за будь-яким з пп. 1-6, який відрізняється тим, що опуклості (2, 12) та/або заглиблення розміщено лише на краю ободового паперу. 8. Ободовий папір за будь-яким з пп. 1-7, який відрізняється тим, що опуклості (2, 12) утворено структурним лаком. 9. Ободовий папір за п. 8, який відрізняється тим, що структурний лак є тактильним лаком. 10. Ободовий папір за п. 8 або 9, який відрізняється тим, що локальні опуклості (2) із структурного лаку нанесено на обидва боки плівки (1), причому опуклості, що знаходяться на різних боках плівки (1), зміщено одна відносно одної у площині плівки (1) так, що їх основи на плівці (1), не перекривають одна одну, а знаходяться на деякій відстані одна від одної. 11. Ободовий папір за будь-яким з пп. 1-10, який відрізняється тим, що опуклості (12.1) утворено структурними пігментами, які являють собою зерна такого розміру, що виступають на кілька мікрометрів з шару лаку (12) або структурного шару лаку, нанесеного на поверхню плівки (1). 12. Ободовий папір за п. 11, який відрізняється тим, що структурні пігменти утворено з матеріалу з великою внутрішньою поверхнею і високою гігроскопічністю, а саме - з хімічно осаджених силікатних кислот, цеолітів, бентонітів, магній оксиду або літопону. 13. Ободовий папір за будь-яким з пп. 8-12, який відрізняється тим, що шар лаку (12) або шар структурного лаку (2) містить пігменти з матеріалу з великою внутрішньою поверхнею і високою гігроскопічністю, а саме - з хімічно осаджених силікатних кислот, цеолітів, бентонітів, магній оксиду або літопону. 14. Ободовий папір за будь-яким з пп. 8-13, який відрізняється тим, що опуклості (2, 12) знаходяться лише на тому боці ободового паперу, що не має бути оберненим до паперуобгортки фільтра. 15. Ободовий папір за будь-яким з пп. 1-14, який відрізняється тим, що на одну з обох ділянок крайової поверхні, які перекриваються на готовій сигареті, нанесено візерунок з опуклостей, а на другу - візерунок із заглиблень, причому так, що опуклості однієї ділянки крайової поверхні входять у заглиблення другої ділянки крайової поверхні. 16. Ободовий папір за будь-яким з пп. 1-15, який відрізняється тим, що фольга (1) складається з гідрату целюлози. 17. Спосіб виготовлення ободового паперу для мундштука сигарети з фільтром, який полягає у виконанні на матеріалі з плівки на склеюваних ділянках поверхні на боці, що контактує з клеєм, об'ємної поверхневої структури або поверхні, що має опуклості (2, 12.1, 22) та/або заглиблення (23), причому ці опуклості (2, 12.1, 22) та заглиблення (23) відповідно виступають з поверхні плівки і заглиблені в неї лише локально, причому опуклості (2, 12.1, 22) та/або заглиблення (23) формують в операціях, вибраних з групи, що складається з: - виконання на двох ділянках крайової поверхні, які перекриваються на готовій сигареті, об'ємної поверхневої структури, причому на одну крайову поверхню наносять візерунок з опуклостей, а на другу - візерунок із заглиблень так, що опуклості однієї ділянки крайової поверхні входять у заглиблення другої ділянки крайової поверхні, - утворення опуклостей (2, 12) структурним лаком, - утворення опуклостей (12.1) лаком, що містить структурні пігменти, які виступають з лаку, - нанесення шару лаку на матеріал з плівки, утворення заглиблень (23) в шарі лаку насіканням або наданням йому шорсткості, або частковим зніманням за допомогою лазера затверділого лакового шару, - нанесення шару лаку, що містить пігменти з великою внутрішньою поверхнею і високою гігроскопічністю, на матеріал-плівку та утворення заглиблень (23) в шарі лаку насіканням або наданням йому шорсткості, або частковим зніманням за допомогою лазера затверділого лакового шару. 6 UA 114100 C2 7 UA 114100 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
