Пробка для закривання коробчастих корпусів

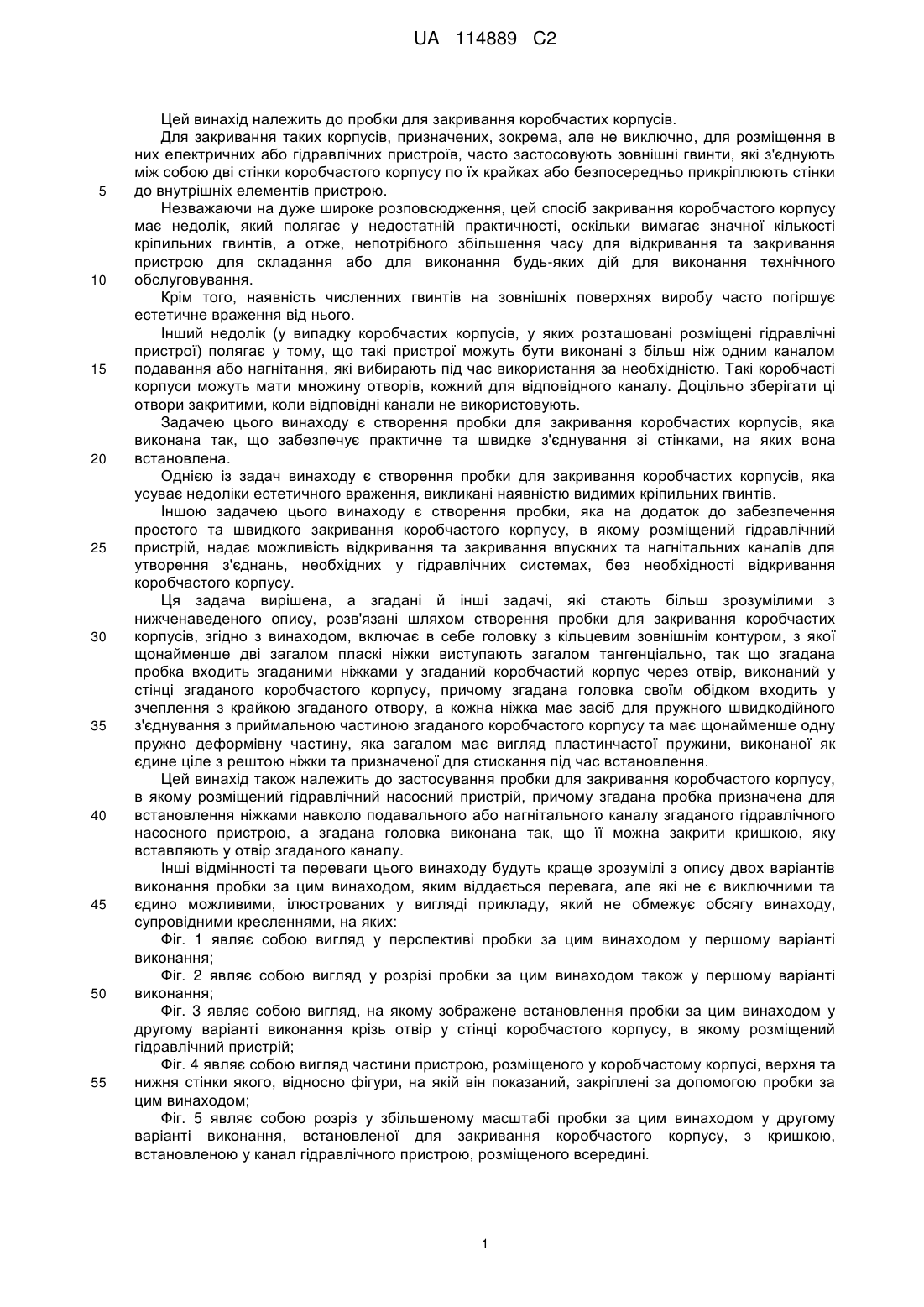

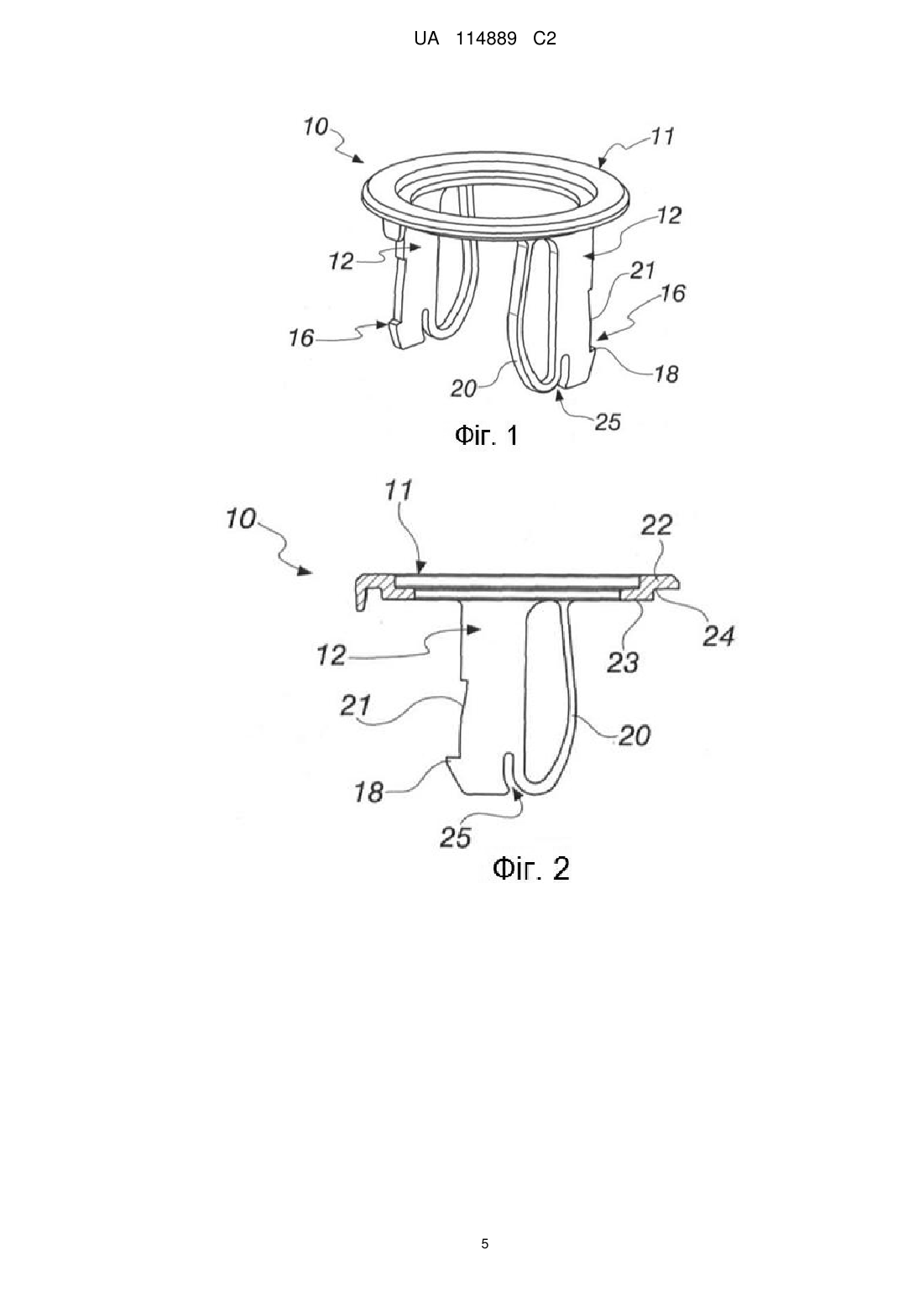

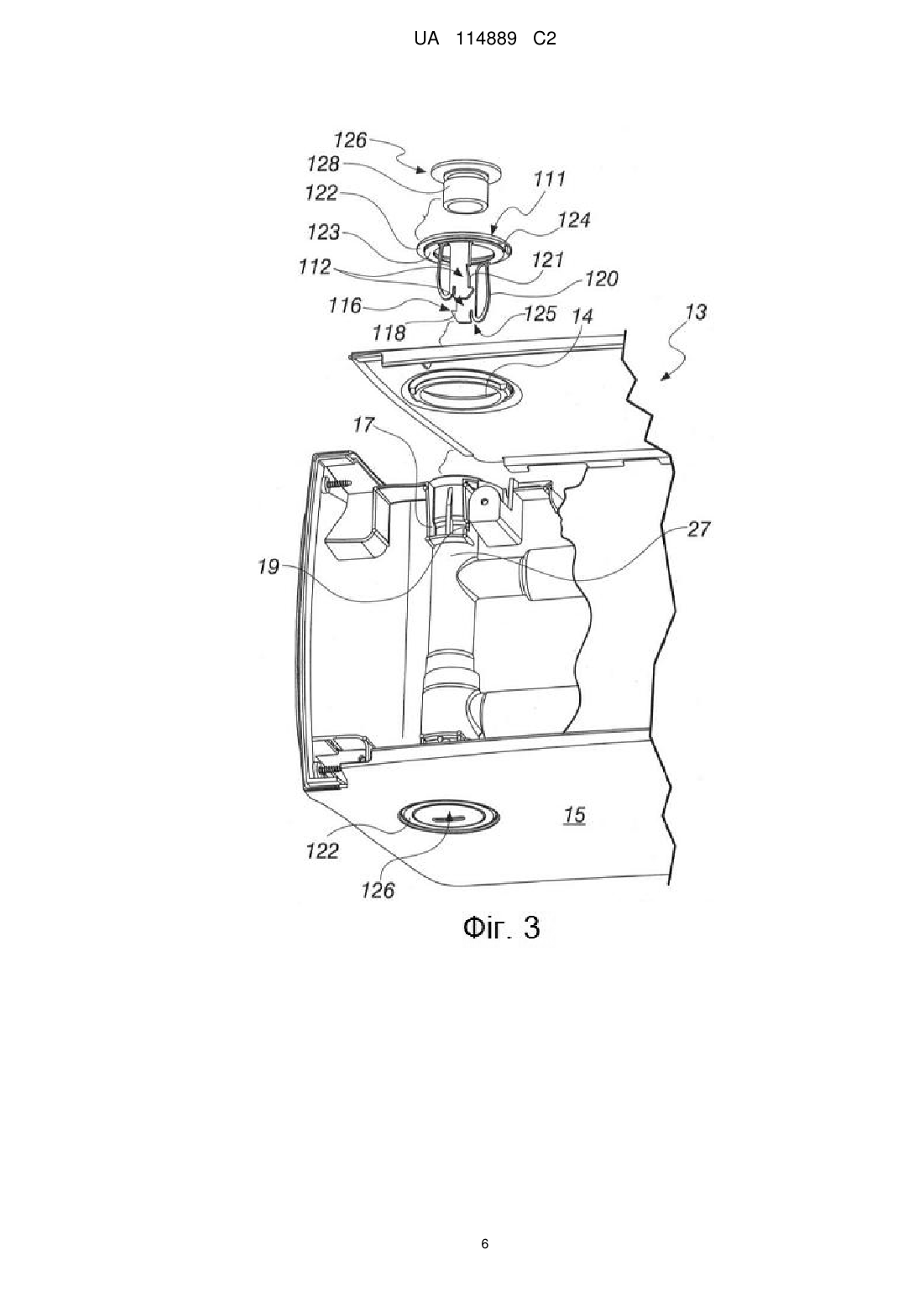

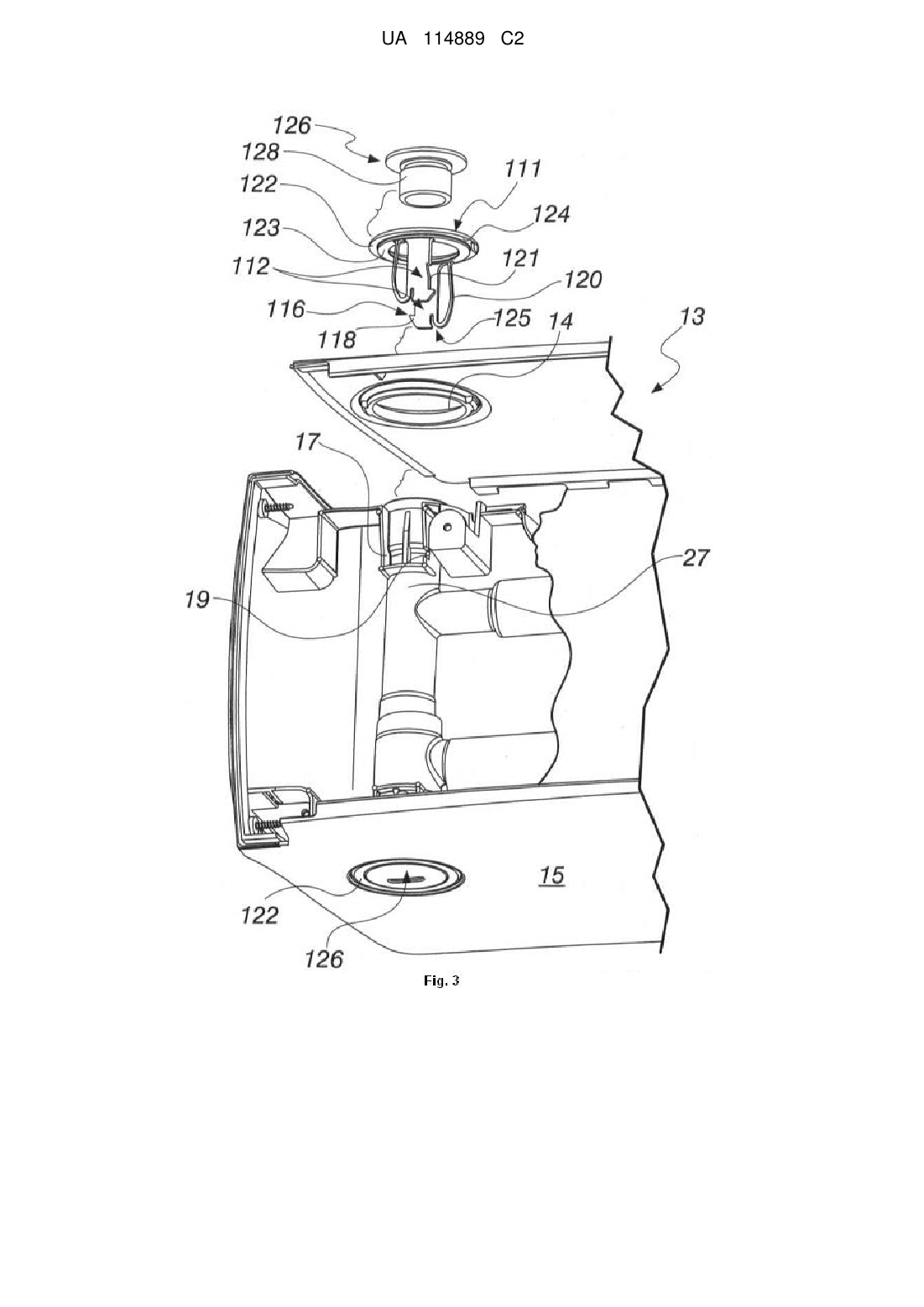

Реферат: Пробка (10, 110) для закривання коробчастих корпусів (13), яка включає в себе головку (11, 111) з кільцевим зовнішнім контуром, з якої щонайменше дві загалом пласкі ніжки (12, 112) виступають загалом тангенціально, так що пробка (10, 110) входить ніжками у коробчастий корпус (13) через отвір (14), виконаний у стінці (15) коробчастого корпусу (13), причому кожна ніжка (12, 112) має засіб (16, 116) для пружного швидкодійного з'єднування з приймальною частиною (17) коробчастого корпусу (13) та має щонайменше одну пружно деформівну частину (20, 120), призначену для стискання під час встановлення. UA 114889 C2 (12) UA 114889 C2 UA 114889 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід належить до пробки для закривання коробчастих корпусів. Для закривання таких корпусів, призначених, зокрема, але не виключно, для розміщення в них електричних або гідравлічних пристроїв, часто застосовують зовнішні гвинти, які з'єднують між собою дві стінки коробчастого корпусу по їх крайках або безпосередньо прикріплюють стінки до внутрішніх елементів пристрою. Незважаючи на дуже широке розповсюдження, цей спосіб закривання коробчастого корпусу має недолік, який полягає у недостатній практичності, оскільки вимагає значної кількості кріпильних гвинтів, а отже, непотрібного збільшення часу для відкривання та закривання пристрою для складання або для виконання будь-яких дій для виконання технічного обслуговування. Крім того, наявність численних гвинтів на зовнішніх поверхнях виробу часто погіршує естетичне враження від нього. Інший недолік (у випадку коробчастих корпусів, у яких розташовані розміщені гідравлічні пристрої) полягає у тому, що такі пристрої можуть бути виконані з більш ніж одним каналом подавання або нагнітання, які вибирають під час використання за необхідністю. Такі коробчасті корпуси можуть мати множину отворів, кожний для відповідного каналу. Доцільно зберігати ці отвори закритими, коли відповідні канали не використовують. Задачею цього винаходу є створення пробки для закривання коробчастих корпусів, яка виконана так, що забезпечує практичне та швидке з'єднування зі стінками, на яких вона встановлена. Однією із задач винаходу є створення пробки для закривання коробчастих корпусів, яка усуває недоліки естетичного враження, викликані наявністю видимих кріпильних гвинтів. Іншою задачею цього винаходу є створення пробки, яка на додаток до забезпечення простого та швидкого закривання коробчастого корпусу, в якому розміщений гідравлічний пристрій, надає можливість відкривання та закривання впускних та нагнітальних каналів для утворення з'єднань, необхідних у гідравлічних системах, без необхідності відкривання коробчастого корпусу. Ця задача вирішена, а згадані й інші задачі, які стають більш зрозумілими з нижченаведеного опису, розв'язані шляхом створення пробки для закривання коробчастих корпусів, згідно з винаходом, включає в себе головку з кільцевим зовнішнім контуром, з якої щонайменше дві загалом пласкі ніжки виступають загалом тангенціально, так що згадана пробка входить згаданими ніжками у згаданий коробчастий корпус через отвір, виконаний у стінці згаданого коробчастого корпусу, причому згадана головка своїм обідком входить у зчеплення з крайкою згаданого отвору, а кожна ніжка має засіб для пружного швидкодійного з'єднування з приймальною частиною згаданого коробчастого корпусу та має щонайменше одну пружно деформівну частину, яка загалом має вигляд пластинчастої пружини, виконаної як єдине ціле з рештою ніжки та призначеної для стискання під час встановлення. Цей винахід також належить до застосування пробки для закривання коробчастого корпусу, в якому розміщений гідравлічний насосний пристрій, причому згадана пробка призначена для встановлення ніжками навколо подавального або нагнітального каналу згаданого гідравлічного насосного пристрою, а згадана головка виконана так, що її можна закрити кришкою, яку вставляють у отвір згаданого каналу. Інші відмінності та переваги цього винаходу будуть краще зрозумілі з опису двох варіантів виконання пробки за цим винаходом, яким віддається перевага, але які не є виключними та єдино можливими, ілюстрованих у вигляді прикладу, який не обмежує обсягу винаходу, супровідними кресленнями, на яких: Фіг. 1 являє собою вигляд у перспективі пробки за цим винаходом у першому варіанті виконання; Фіг. 2 являє собою вигляд у розрізі пробки за цим винаходом також у першому варіанті виконання; Фіг. 3 являє собою вигляд, на якому зображене встановлення пробки за цим винаходом у другому варіанті виконання крізь отвір у стінці коробчастого корпусу, в якому розміщений гідравлічний пристрій; Фіг. 4 являє собою вигляд частини пристрою, розміщеного у коробчастому корпусі, верхня та нижня стінки якого, відносно фігури, на якій він показаний, закріплені за допомогою пробки за цим винаходом; Фіг. 5 являє собою розріз у збільшеному масштабі пробки за цим винаходом у другому варіанті виконання, встановленої для закривання коробчастого корпусу, з кришкою, встановленою у канал гідравлічного пристрою, розміщеного всередині. 1 UA 114889 C2 5 10 15 20 25 30 35 40 45 50 55 Як показано на фігурах, пробка за цим винаходом, в цілому позначена у першому варіанті виконання позицією 10, за варіантом, якому віддається перевага, виготовлена з пластику і, як наочно показано, зокрема, на Фіг. 1, включає в себе головку 11 з кільцевим зовнішнім контуром, з якої дві загалом пласкі ніжки 12 виступають загалом тангенціально. Цими ніжками пробка 10 входить у коробчастий корпус 13 через отвір 14. Отвір 14, який, як правило, також є круглим та виконаний у стінці 15 коробчастого корпусу 13, підлягає закриванню. Головка 11 у з'єднанні зі стінкою 15 спирається своїм обідком на крайку отвору 14 (як показано на Фіг. 5 для другого варіанта виконання). Кожна з двох ніжок 12 має засіб 16 для пружного швидкодійного з'єднування з приймальною частиною 17, розміщеною у коробчастому корпусі 13, у яку ніжка входить під час встановлення пробки 10. Зокрема, згаданий засіб 16 для пружного швидкодійного з'єднування включає в себе зубець 18 для пружного з'єднування з приймальною частиною 17, яка має відповідне гніздо 19 для вставляння зубця 18. Це з'єднання добре видно на Фіг. 4. Кожна з двох ніжок 12, виготовлених з пластику подібно решті пробки 10, також має щонайменше одну пружно деформівну частину 20, що надає певні переваги, яка загалом має вигляд пластинчастої пружини, виконаної як єдине ціле з рештою ніжки 12, та призначеної для стискання під час встановлення пробки 10 або під час вставляння згаданої ніжки 12 у приймальну частину 17 доти, доки зубець 18 не увійде у гніздо 19. Як наочно показано на видах у перспективі, дві ніжки 12, як вже було згадано, є загалом пласкими та мають з одного боку пружно деформівну частину 20, а з протилежного боку зубець 18. Пружно деформівна частина 20 простягається загалом по усій довжині ніжки 12, й частина, яку піддають деформуванню, має невелику кривизну назовні. Зубець 18 виступає поблизу кінця ніжки 12 та визначений заглибиною 21, яка має складний контур, призначеною для від'єднання зубця 18 шляхом вставляння у поперечному напрямку інструментів, таких як пласка викрутка тощо. Гніздо 19 за варіантом, якому віддається перевага, повинно без утруднень відкриватися з одного боку для забезпечення можливості виходу зубця 18 після повертання, спричиненого викруткою. Дві ніжки 12 розташовані одна навпроти іншої діаметрально протилежно, причому зубець 18 однієї з них розташований загалом навпроти пружно деформівної частини 20 іншої. Як вже було зазначено, головка 11 має круглий обід, точніше, має загалом кільцеву форму з більшою кільцевою частиною 22 та меншою кільцевою частиною 23, які разом утворюють опорний виступ 24 для головки 11, який обпирається на гніздо отвору 14 (виступ 24 показаний на Фіг. 2). Ніжки 12 виступають з діаметрально протилежних частин меншої кільцевої частини 23. Дві ніжки 12 можуть бути встановлені в одну приймальну частину 17, яка має два відповідні гнізда 19 для двох зубців 18, або можуть бути встановлені кожне у приймальну частину 17, як показано для другого варіанта виконання. Кожна ніжка 12 також має заглибину 25, яка простягається від кінця ніжки досередини ззаду від пружно деформівної частини 20, що забезпечує перевагу, яка полягає у збільшенні межі пружної деформації ніжки 12. Альтернативно у іншому варіанті виконання, не описаному у цьому документі, пробка може мати дископодібну головку для повного закривання отвору 14. У другому варіанті виконання пробка в цілому позначена позицією 110. Подібно до описаного вище варіанта виконання, пробка включає в себе головку 111 з кільцевим зовнішнім контуром, з якої дві загалом пласкі ніжки 112 виступають загалом тангенціально; згаданими ніжками пробка 110 входить у коробчастий корпус 13 вже описаним способом. У цьому варіанті виконання також кожна ніжка 112 має засіб 116 для пружного швидкодійного з'єднування з приймальною частиною 17 коробчастого корпусу 13, який включає в себе зубець 118 для пружного з'єднування з приймальною частиною 17, яка має відповідне гніздо 19 для вставляння зубця 118. Зокрема, зубець 118, як і у першому варіанті виконання, виступає поблизу кінця згаданої ніжки 112 та визначений заглибиною 121, яка має складний контур, призначеною для від'єднання зубця 118 від гнізда 19. Як і описаної вище пробки 10, кожна ніжка 112 є загалом пласкою та має пружно деформівну частину 120 з одного боку, а з протилежного боку розташований зубець 118. Зокрема, пружно деформівна частина 120 загалом має вигляд пластинчастої пружини, виконаної як єдине ціле з 2 UA 114889 C2 5 10 15 20 25 30 35 40 45 50 55 рештою ніжки 112 та призначеної для стискання під час встановлення ніжки 112 у приймальну частину 17. Дві ніжки 112 розташовані одна навпроти іншої діаметрально протилежно, причому зубець 118 однієї з них розташований загалом навпроти пружно деформівної частини 120 іншої. Як і у пробці 10, головка 111 має загалом кільцеву форму з більшою кільцевою частиною 122 та меншою кільцевою частиною 123, які разом утворюють опорний виступ 124 для головки 111, який обпирається на гніздо отвору 14. Дві ніжки 112 виступають із діаметрально протилежних частин меншої кільцевої частини 123. Крім того, ніжка 112 має заглибину 125, яка простягається від кінця ніжки досередини ззаду від пружно деформівної частини 120 та збільшує межі пружної деформації ніжки 112. На відміну від описаного вище варіанта виконання, у цьому варіанті виконання пробка 110 також включає в себе круглу кришку 126, розміри якої відповідають частині головки 111, оточеної кільцевими частинами 122 та 123, у які вставлена кришка. Пробка 110 може бути застосована для закривання коробчастого корпусу 13, у якому розміщений гідравлічний насосний пристрій, як показано на Фіг. 3-5, і може бути встановлена двома ніжками 112 навколо подавального або нагнітального каналу 27 згаданого пристрою, що забезпечує певні переваги. Кожна з двох ніжок 112 також входить у відповідну приймальну частину 17 з протилежних боків каналу 27. Головка 111 може бути закрита, як показано на вигляді у розібраному стані на Фіг. 3 та на Фіг. 5, кришкою 126, яку вставляють її стрижнем 128 у отвір каналу 27. Однак кришка 126 також може бути застосована для надання естетичного вигляду після закривання отвору 14. Застосування пробки за цим винаходом відбувається у спосіб, описаний нижче лише для другого варіанта виконання, оскільки він є подібним до першого, за винятком встановлення кришки 126. Щонайменше одна пробка 110, описана тут у застосуванні для коробчастого корпусу 13, у якому розміщений гідравлічний насосний пристрій, встановлена у кожну з протилежних стінок 15 коробчастого корпусу 13 своїми ніжками 112 у отвори 14, а потім у приймальні частини 17, розташовані з протилежних боків каналу 27. Під час вставляння кожної ніжки 112 у приймальну частину 17 пружно деформівна частина 120 стискається, тимчасово зменшуючи загальну ширину ніжки 112 доти, доки зубець 118 не потрапить під дією пружних сил у гніздо 19. Після цього пружно деформівна частина 120 повертається повністю або частково до своєї початкової форми, простягаючись по стінці приймальної частини 17. Канал 27 після цього закривають, вставляючи кришку 126 її стрижнем 128 у отвір каналу 27, факультативно загвинчуючи її, якщо ці частини мають різь. У такий спосіб можливо зберігати закритими з'єднувальні елементи пристрою, які не використовуються, та факультативно також швидко та просто відкривати їх за необхідності без відкривання коробчастого корпусу та видалення усієї пробки 110, знімаючи лише її кришку 126. Інші дві протилежні стінки коробчастого корпусу 13 можуть бути традиційно закриті навколо пристрою за допомогою механічних кріпильних засобів, таких як гвинти. Якщо ж необхідно відкрити коробчастий корпус 13, то достатньо зняти кришку 126 та дістатися до однієї з двох протилежних стінок з того боку, з якого легше дістатися до пробки 110 за допомогою викрутки, яку вставляють у заглибину 121 для повертання пробки 110 (також спричинюючи стискання пружно деформівної частини 120) доти, доки зубець 118 не вийде з гнізда 19. На практиці було встановлено, що цей винахід досягає поставленої мети та розв'язує поставлені задачі шляхом створення пробки, яка під час закривання коробчастого корпусу забезпечує можливість практичного та швидкого з'єднування зі стінками, на яких вона встановлена, без застосування гвинтів, таким чином зменшуючи їх кількість, потрібну для закривання усього коробчастого корпусу. Інша перевага цього винаходу полягає у з'єднанні окремих частин коробчастого корпусу з кращим естетичним враженням, ніж у випадку застосування кріпильних гвинтів. Ще одна перевага винаходу полягає у можливості застосування, зокрема, у другому варіанті його здійснення, не тільки для швидкого з'єднання та роз'єднання зі стінками коробчастого корпусу, але також для забезпечення простого та швидкого закривання та відкривання каналів гідравлічного пристрою, для зміни конфігурації його входів та виходів без необхідності відкривання коробчастого корпусу. 3 UA 114889 C2 5 Отже, цей винахід дає можливість виконання численних модифікацій та змін, які не виходять за межі обсягу прикладеної формули винаходу; усі його елементи також можуть бути замінені іншими технічно еквівалентними елементами. На практиці застосовані матеріали, а також можливі форми та розміри можуть бути будьякими згідно з поставленими вимогами та сучасним рівнем розвитку техніки. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 1. Коробчастий корпус (13) з пробкою (10, 110), яка закриває його, причому ця пробка включає в себе головку (11, 111) з кільцевим зовнішнім контуром, від якої відходять у загалом тангенціальному напрямі щонайменше дві загалом пласкі ніжки (12, 112), причому ця пробка (10, 110) входить у коробчастий корпус (13) згаданими ніжками через отвір (14) у стінці (15) коробчастого корпусу (13), причому головка (11, 111) пробки своїм обідком входить у взаємодію з крайкою згаданого отвору (14), а кожна ніжка (12, 112) має зчіплювальні засоби (16, 116), які за допомогою швидкодійного зчеплення входять у взаємодію з частиною (17) для приймання пробки у коробчастому корпусі (13), при цьому кожна ніжка (12, 112) має щонайменше одну пружно деформівну частину (20, 120), яка загалом має вигляд пластинчастої пружини, виконаної як єдине ціле з рештою ніжки (12, 112), яка стискається під час встановлення, причому згадані зчіплювальні засоби (16, 116) включають в себе зубець (18, 118), який зчіплюється зі згаданою приймальною частиною (17), яка має гніздо (19), що відповідає згаданому зубцю (18, 118), причому згадана пружно деформівна частина (20, 120) розташована на одному боці згаданої загалом пласкої ніжки (12, 112), а згаданий зубець (18, 118) розташований на її протилежному боці. 2. Коробчастий корпус з пробкою за п. 1, який відрізняється тим, що згадані дві ніжки (12, 112) розташовані одна навпроти іншої діаметрально протилежно, причому зубець (18, 118) однієї з них розташований загалом навпроти пружно деформівної частини (20, 120) іншої зі згаданих ніжок (12, 112). 3. Коробчастий корпус з пробкою за п. 2, який відрізняється тим, що згадана головка (11, 111) має загалом кільцеву форму з більшою кільцевою частиною (22, 122) та меншою кільцевою частиною (23, 123), які разом утворюють опорний виступ (24, 124) згаданої головки (11, 111), який обпирається на гніздову частину згаданого отвору (14), причому згадані ніжки (12, 112) відходять від діаметрально протилежних частин згаданої меншої кільцевої частини (23, 123). 4. Коробчастий корпус з пробкою за п. 1, який відрізняється тим, що ніжка (12, 112) має заглибину (25, 125), яка, простягаючись від кінця ніжки в напрямку до головки, ззаду від згаданої пружно деформівної частини (20, 120), збільшує межі пружної деформації даної ніжки (12, 112). 5. Коробчастий корпус з пробкою за п. 1, який відрізняється тим, що згаданий зубець (18, 118) виступає поблизу кінця ніжки (12, 112) та визначений заглибиною (21, 121), яка має складний контур, призначеною для відчеплення зубця (18, 118) за допомогою вставляння у поперечному напрямку інструмента, такого як пласка викрутка або подібного їй інструмента. 6. Коробчастий корпус з пробкою за п. 3, який відрізняється тим, що включає в себе круглу кришку (126), розміри якої відповідають частині згаданої головки (111), оточеної згаданою меншою кільцевою частиною (123) головки та згаданою більшою кільцевою частиною (122) головки, у яку вставляється кришка. 7. Коробчастий корпус з пробкою (110) за п. 6, який відрізняється тим, що згаданий коробчастий корпус (13) вміщує гідравлічний насосний пристрій, причому згадана пробка (110) встановлюється ніжками (112) навколо подавального або нагнітального каналу (27) згаданого гідравлічного насосного пристрою, а згадана головка (111) закривається згаданою кришкою (126), що вставляється одним з її стрижнів (128) у отвір згаданого каналу (27). 4 UA 114889 C2 5 UA 114889 C2 6 UA 114889 C2 7 UA 114889 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
