Курильний виріб з маркуванням, що змінює колір

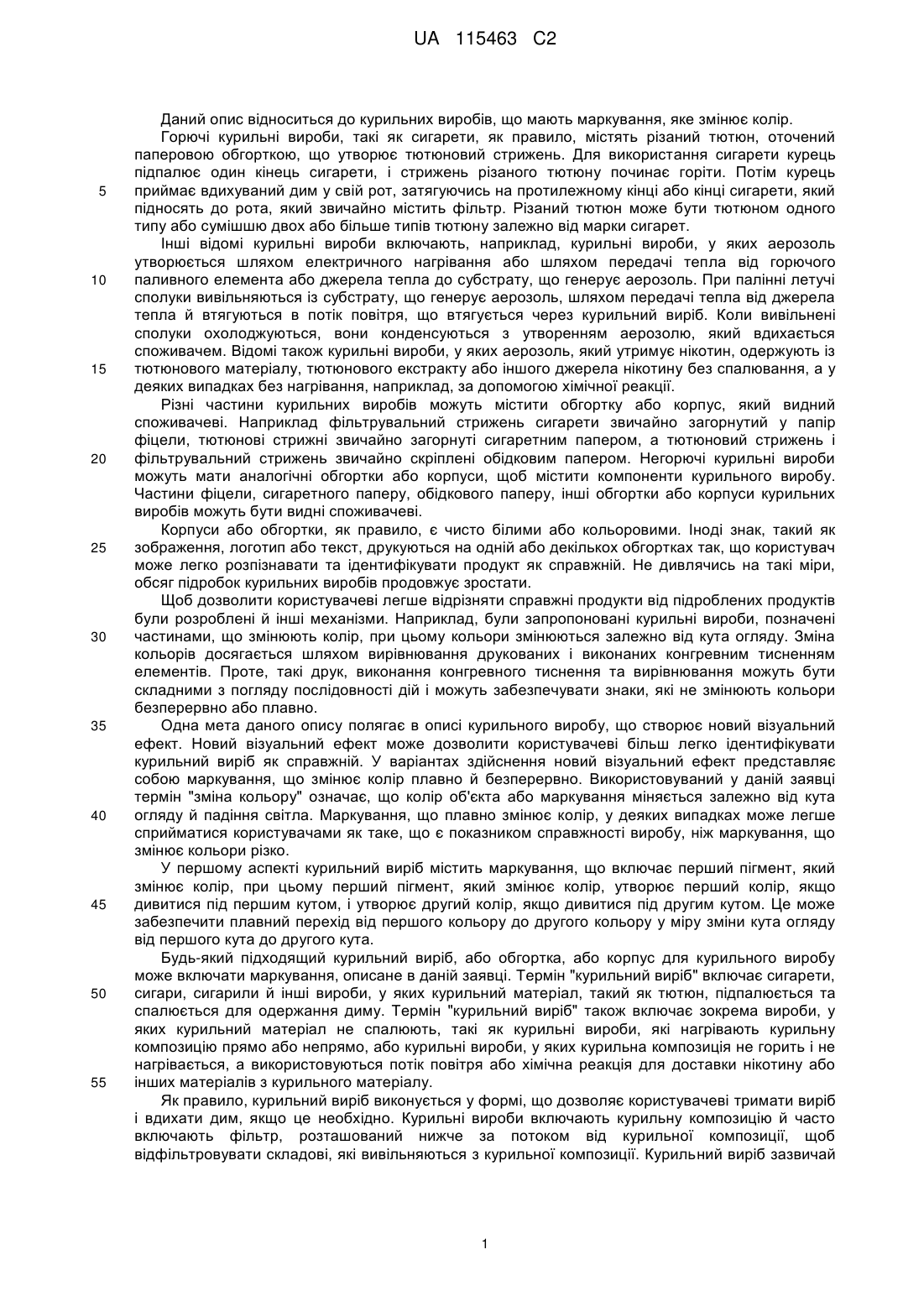

Реферат: Курильні вироби містять маркування, що змінює колір. Маркування передбачається на обгортці, такій як фіцела, на обгортці курильного матеріалу або на обідковій паперовій обгортці. Маркування може бути виконане завдяки гоніохроматичному пігменту, щоб забезпечити плавний перехід між кольорами при зміні кутів огляду. Маркування може дозволити споживачеві ідентифікувати курильний виріб як справжній і відрізнити його від підробки. UA 115463 C2 (12) UA 115463 C2 UA 115463 C2 5 10 15 20 25 30 35 40 45 50 55 Даний опис відноситься до курильних виробів, що мають маркування, яке змінює колір. Горючі курильні вироби, такі як сигарети, як правило, містять різаний тютюн, оточений паперовою обгорткою, що утворює тютюновий стрижень. Для використання сигарети курець підпалює один кінець сигарети, і стрижень різаного тютюну починає горіти. Потім курець приймає вдихуваний дим у свій рот, затягуючись на протилежному кінці або кінці сигарети, який підносять до рота, який звичайно містить фільтр. Різаний тютюн може бути тютюном одного типу або сумішшю двох або більше типів тютюну залежно від марки сигарет. Інші відомі курильні вироби включають, наприклад, курильні вироби, у яких аерозоль утворюється шляхом електричного нагрівання або шляхом передачі тепла від горючого паливного елемента або джерела тепла до субстрату, що генерує аерозоль. При палінні летучі сполуки вивільняються із субстрату, що генерує аерозоль, шляхом передачі тепла від джерела тепла й втягуються в потік повітря, що втягується через курильний виріб. Коли вивільнені сполуки охолоджуються, вони конденсуються з утворенням аерозолю, який вдихається споживачем. Відомі також курильні вироби, у яких аерозоль, який утримує нікотин, одержують із тютюнового матеріалу, тютюнового екстракту або іншого джерела нікотину без спалювання, а у деяких випадках без нагрівання, наприклад, за допомогою хімічної реакції. Різні частини курильних виробів можуть містити обгортку або корпус, який видний споживачеві. Наприклад фільтрувальний стрижень сигарети звичайно загорнутий у папір фіцели, тютюнові стрижні звичайно загорнуті сигаретним папером, а тютюновий стрижень і фільтрувальний стрижень звичайно скріплені обідковим папером. Негорючі курильні вироби можуть мати аналогічні обгортки або корпуси, щоб містити компоненти курильного виробу. Частини фіцели, сигаретного паперу, обідкового паперу, інші обгортки або корпуси курильних виробів можуть бути видні споживачеві. Корпуси або обгортки, як правило, є чисто білими або кольоровими. Іноді знак, такий як зображення, логотип або текст, друкуються на одній або декількох обгортках так, що користувач може легко розпізнавати та ідентифікувати продукт як справжній. Не дивлячись на такі міри, обсяг підробок курильних виробів продовжує зростати. Щоб дозволити користувачеві легше відрізняти справжні продукти від підроблених продуктів були розроблені й інші механізми. Наприклад, були запропоновані курильні вироби, позначені частинами, що змінюють колір, при цьому кольори змінюються залежно від кута огляду. Зміна кольорів досягається шляхом вирівнювання друкованих і виконаних конгревним тисненням елементів. Проте, такі друк, виконання конгревного тиснення та вирівнювання можуть бути складними з погляду послідовності дій і можуть забезпечувати знаки, які не змінюють кольори безперервно або плавно. Одна мета даного опису полягає в описі курильного виробу, що створює новий візуальний ефект. Новий візуальний ефект може дозволити користувачеві більш легко ідентифікувати курильний виріб як справжній. У варіантах здійснення новий візуальний ефект представляє собою маркування, що змінює колір плавно й безперервно. Використовуваний у даній заявці термін "зміна кольору" означає, що колір об'єкта або маркування міняється залежно від кута огляду й падіння світла. Маркування, що плавно змінює колір, у деяких випадках може легше сприйматися користувачами як таке, що є показником справжності виробу, ніж маркування, що змінює кольори різко. У першому аспекті курильний виріб містить маркування, що включає перший пігмент, який змінює колір, при цьому перший пігмент, який змінює колір, утворює перший колір, якщо дивитися під першим кутом, і утворює другий колір, якщо дивитися під другим кутом. Це може забезпечити плавний перехід від першого кольору до другого кольору у міру зміни кута огляду від першого кута до другого кута. Будь-який підходящий курильний виріб, або обгортка, або корпус для курильного виробу може включати маркування, описане в даній заявці. Термін "курильний виріб" включає сигарети, сигари, сигарили й інші вироби, у яких курильний матеріал, такий як тютюн, підпалюється та спалюється для одержання диму. Термін "курильний виріб" також включає зокрема вироби, у яких курильний матеріал не спалюють, такі як курильні вироби, які нагрівають курильну композицію прямо або непрямо, або курильні вироби, у яких курильна композиція не горить і не нагрівається, а використовуються потік повітря або хімічна реакція для доставки нікотину або інших матеріалів з курильного матеріалу. Як правило, курильний виріб виконується у формі, що дозволяє користувачеві тримати виріб і вдихати дим, якщо це необхідно. Курильні вироби включають курильну композицію й часто включають фільтр, розташований нижче за потоком від курильної композиції, щоб відфільтровувати складові, які вивільняються з курильної композиції. Курильний виріб зазвичай 1 UA 115463 C2 5 10 15 20 25 30 35 40 45 50 55 має зовнішню обгортку або інші елементи, такі як корпус, який є видимим для споживача. Корпус може містити курильну композицію або фільтр. Маркування може бути передбачене на або включене в обгортку, корпус або будь-який інший компонент курильного виробу, видимий для споживача. Незалежно від того, на якому компоненті курильного виробу передбачене маркування, маркування передбачається на видимій області курильного виробу. Слід розуміти, що "видима область" є областю виробу, яку видно користувачеві. Переважно маркування передбачене на зовнішній поверхні. Звичайно маркування може бути передбачене на іншій поверхні, відмінній від зовнішньої поверхні. Наприклад, якщо один або кілька зовнішніх шарів або їхні частини курильного виробу є прозорими або напівпрозорими або включають вікно, шари, що лежать нижче, або їхні частини можуть бути видні із зовнішньої сторони повністю зібраного виробу. Таким чином, шари, що лежать нижче, або їхні частини в деяких варіантах здійснення можуть передбачати видимі області. У рамках даного винаходу термін "прозорий" застосовується в даній заявці для опису матеріалу, що дозволяє щонайменше достатній частині падаючого світла проходити крізь нього таким чином, щоб можна було бачити крізь матеріал. У варіантах здійснення компонент, на якому передбачено маркування є обгорткою, такою як фіцела, сигаретний папір, обідковий папір або інша підходяща обгортка курильного виробу. Як правило, обгортка курильного виробу виконується з паперу або іншого матеріалу, такого як матеріали на основі целюлози. В інших варіантах здійснення обгортка являє собою плівку, таку як целюлозна плівка або інша плівка, така як плівки з полімолочної кислоти. Плівка може бути по суті або повністю прозорою. Якщо маркування передбачене на прозорому або напівпрозорому компоненті або частині курильного виробу, то маркування може бути передбачене на внутрішній поверхні прозорого або напівпрозорого компонента або частини, тому що маркування буде видне зовні через прозорий компонент або частину, таку як обгортка із прозорої плівки. Маркування може також бути передбачене на компоненті, що знаходиться під прозорим компонентом або частиною, або включене в нього. У будь-якому разі маркування виконується на або в курильному виробі або на або в компоненті курильного виробу, так щоб маркування було видно споживачеві курильного виробу. Будь-яке підходяще маркування, що змінює колір, може бути передбачене на або в курильному виробі або компоненті курильного виробу. У варіантах здійснення маркування, що змінює колір, видне на всій поверхні курильного виробу. Відповідно колір всієї поверхні виробу буде мінятися від першого кольору, якщо дивитися під першим кутом, до другого кольору, якщо дивитися під другим кутом. У варіантах здійснення маркування, що змінює колір, покриває частину поверхні курильного виробу або компонента. Переважно маркування утворює весь або частину знака. У даній заявці термін "знак" відноситься до окремого візуального елемента, або відносного елемента, або рисунка. Знак може мати форму логотипа, тексту, зображення, візерунка або тому подібного, або їхні комбінації. Як приклад, знак може містити торговельний знак або логотип виготовлювача, що дозволяє споживачеві визначити тип або походження курильного виробу. Знак може бути вирівняний за поздовжньою віссю курильного виробу, як правило, перпендикулярно до поздовжньої осі курильного виробу, або під будь-яким іншим кутом, відмінним від паралельного або перпендикулярного напрямку до поздовжньої осі курильного виробу. Варто розуміти, що маркування, що змінює колір, при включенні в курильний виріб, і зокрема, при включенні у вигнуту поверхню курильного виробу, може мати різні візуальні ефекти, у порівнянні із включенням на або в плоский компонент. Наприклад, при включенні на або у виріб, що має плоску поверхню, кут, під яким розглядається маркування, буде власне кажучи однаковим по всьому маркуванню. Проте, при включенні в або на вигнуту поверхню, різні частини маркування можуть бути видні під різними кутами відносно плоскої поверхні. Наприклад, якщо для створення маркування, що змінює колір, використовується одна фарба або пігмент, все маркування може здатися одноколірним, якщо маркування перебуває на плоскій поверхні та розглядається під даним кутом. Проте, якщо дивитися на вигнуту поверхню, може здатися, що маркування має два або більше кольорів, якщо розглядати з даної точки огляду, через різні кути огляду різних частин маркування уздовж вигнутої поверхні. Маркування також може змінювати кілька кольорів при розміщенні навколо циліндричного курильного виробу, коли виріб обертають. Для створення маркування або його частин може використовуватися будь-який підходящий пігмент, що змінює колір. Як приклад, пігмент, що змінює колір, може бути гоніохроматичним пігментом. 2 UA 115463 C2 5 10 15 20 25 30 35 40 45 50 55 60 Використовуваний у даній заявці "гоніохроматичний пігмент" представляє собою пігмент, що створює кольори, які змінюються залежно від кута огляду й падіння світла. Гоніохроматичні пігменти, як правило, надають переливчасті ефекти, почасти такі ж, як у виробів з перламутровим ефектом. Гоніохроматичні пігменти можуть створювати два або більше кольорів залежно від кута огляду. Гоніохроматичні пігменти можуть бути виконані у вигляді багатошарових лусочок. Як правило, багатошарові лусочки включають середній прозорий шар, що розділяє поглинаючі або відбиваючі шари. Прозорий шар може бути штучним субстратом або натуральним субстратом. Штучні шари виявляють тенденцію до забезпечення більш високої якості, оскільки вони схильні до знебарвлення й мають гладкі поверхні. Переважно штучний шар виконаний з боросиліката. Декілька гоніохроматичних пігментів, які можуть використовуватися, є комерційно доступними. Наприклад, комерційно доступні гоніохроматичні пігменти включають пігменти Colorstream (TM) від Merck і пігменти Firemist (TM) від BASF. Лусочки пігменту, що змінює колір, також виготовляються JDS Uniphase (США) і HUE (Китай). Пігмент, що змінює колір, може розташовуватися на видимій поверхні курильного виробу або компоненті курильного виробу, який видний, коли включений у курильний виріб будь-яким підходящим чином. У варіантах здійснення пігмент, що змінює колір, є присутнім у фарбі, що наноситься на поверхню курильного виробу або компонента курильного виробу. Для нанесення фарби на поверхню курильного виробу або компонента може використатися будь-який підходящий спосіб друку. Наприклад, можуть використовуватися глибокий друк або аэрографний спосіб друку, такий як струминний або лазерний друк. Фарба, що містить пігмент, який змінює колір, може бути виготовлена будь-яким підходящим чином залежно від використовуваного способу друку. У варіантах здійснення фарба включає розчинник, пігмент, що змінює колір, і зв'язуюче. Фарба може додатково включати диспергувальний засіб. Використовуваний тут термін "фарба, що змінює колір", включає оптикоперемінну фарбу, що широко відомо з рівня техніки. Фарба може включати будь-який підходящий розчинник. Наприклад, розчинник може бути водним розчинником або органічним розчинником. Приклади розчинників, які можуть бути використані, включають воду, пропіленгліколь, пропіловий спирт, толуол, глікольефіри тощо, або їхні комбінації. Розчинник може бути включений у фарбу в будь-якій підходящій кількості. Наприклад, фарба може містити приблизно 50 % або більше розчинника за вагою. Фарба може містити приблизно 90 % або менше розчинника за вагою. У варіантах здійснення фарба включає від приблизно 50 % розчинника за вагою до приблизно 90 % розчинника за вагою Фарба може включати будь-який підходящий пігмент, що змінює колір, наприклад, гоніохроматичний пігмент, як було описано вище, що може бути включений у фарбу в будь-якій підходящій кількості. Наприклад, фарба може містити приблизно 1 % або більше пігменту за вагою. Фарба може містити приблизно 30 % або менш пігменту за вагою. У варіантах здійснення фарба включає від приблизно 1 % пігменту за вагою до приблизно 30 % пігменту за вагою. Фарба може містити будь-яке підходяще зв'язуюче. Наприклад, зв'язуюче може бути целюлозним зв'язуючим, таким як етилцелюлоза, нітроцелюлоза, натрійкарбоксиметилцелюлоза, целюлозна камедь тощо або їхні сполучення. Зв'язуюче може бути включене у фарбу в будь-якій підходящій кількості. Наприклад, фарба може містити приблизно 2 % або більше сполучного за вагою. Фарба може містити приблизно 15 % або менше сполучного за вагою. У варіантах здійснення фарба містить від приблизно 2 % зв'язуючого за вагою до приблизно 15 % зв'язуючого за вагою. Фарба може містити будь-який підходящий диспергувальний засіб. Наприклад, диспергувальний засіб може бути ліцетином або подібним. Диспергувальний засіб може бути включений у фарбу в будь-якій підходящій кількості. Переважно, фарба містить приблизно 4 % або менше диспергувального засобу за вагою. Наприклад, фарба може включати від приблизно 0,001 % диспергувального засобу за вагою та приблизно 4 % диспергувального засобу за вагою, або фарба може включати приблизно 0,001 % або більше диспергувального засобу за вагою. Переважно курильний виріб або компонент курильного виробу, такий як обгортка, включає першу область, суміжну, щонайменше, із частиною маркування, що змінює колір. У деяких переважних варіантах здійснення перша суміжна область забарвлюється так, що колір пігменту, що змінює колір, змішується з кольором першої суміжної області, якщо дивитися під певним кутом. Наприклад, перша суміжна область може забарвлюватися так, щоб перший колір першого пігменту, що змінює колір, змішувався з кольором першої суміжної області, якщо дивитися під першим кутом. Альтернативно перша суміжна область може забарвлюватися так, щоб другий колір першого пігменту, що змінює колір, змішувався з кольором першої суміжної 3 UA 115463 C2 5 10 15 20 25 30 35 40 45 50 55 області, якщо дивитися під другим кутом. Це може створювати маркування зі змішаними кольорами, що відрізняється від кольору суміжної області й кольору маркування, що змінює колір. Наприклад, якщо маркування, що змінює колір, створює синій колір, якщо дивитися під певним кутом, синій колір буде здаватися зеленим або більш зеленим, якщо суміжний колір є жовтим. У деяких інших кращих варіантах здійснення перша суміжна область пофарбована в той ж колір, що й колір, створюваний першим пігментом, що змінює колір, якщо дивитися під певним кутом. Наприклад, перша суміжна область може бути пофарбована в той же колір, що й перший колір, створюваний першим пігментом, що змінює колір, якщо дивитися під першим кутом, або другий колір, створюваний першим пігментом, що змінює колір, якщо дивитися під другим кутом. У деяких варіантах здійснення курильний виріб або компонент курильного виробу, такий як обгортка, може включати другу область, суміжну, щонайменше, із частиною маркування, що змінює колір. Друга суміжна область може забарвлюватися так, щоб колір пігменту, що змінює колір, змішувався з кольором другої суміжної області, якщо дивитися під певним кутом. Наприклад, друга суміжна область може забарвлюватися так, щоб перший колір першого пігменту, що змінює колір, змішувався з кольором другої суміжної області, якщо дивитися під першим кутом. Альтернативно друга суміжна область може забарвлюватися так, щоб другий колір першого пігменту, що змінює колір, змішувався з кольором другої суміжної області, якщо дивитися під другим кутом. Це може створювати маркування зі змішаними кольорами, що відрізняється від кольору другої суміжної області й кольору маркування, що змінює колір. Наприклад, якщо маркування, що змінює колір, створює синій колір, якщо дивитися під певним кутом, синій колір буде здаватися зеленим або більш зеленим, якщо суміжний колір є жовтим. У деяких варіантах здійснення друга суміжна область може бути пофарбована в той же колір, що й колір, створюваний першим пігментом, що змінює колір, якщо дивитися під певним кутом. Наприклад, друга суміжна область може бути пофарбована в той же колір, що й перший колір, створюваний першим пігментом, що змінює колір, або другий колір, створюваний першим пігментом, що змінює колір. Використовуваний у даній заявці термін "той же колір" означає, що кольори є досить схожими так, що їх не розрізнити один від іншого, або що кольори є досить схожими один з одним так, що границя між кольорами не розрізняється. Суміжна область або області, що мають суміжні один або кілька кольорів, можуть бути передбачені на або в тому же компоненті або поверхні, що й маркування, що змінює колір. На додаток або альтернативно, суміжні один або кілька кольорів можуть бути передбачені на або в поверхні або компоненті, відмінному від поверхні або компонента, на або в якому передбачене маркування, що змінює колір. Якщо поверхні або компоненти відрізняються, один або обидва із суміжного кольору або кольорів і маркування, що змінює колір, можуть бути передбачені на або в прозорому або напівпрозорому компоненті або шарі, або прозорому або напівпрозорій частині компонента або шару. Суміжна область або області, що мають суміжний колір або кольори можуть передбачатися як тло, на або над яким передбачене маркування, що змінює колір. У деяких варіантах здійснення суміжна область або області, щонайменше, частково або повністю оточують маркування, що змінює колір. Альтернативно або додатково маркування, що змінює колір, щонайменше, частково або повністю оточує суміжну область або області. Колір суміжної області або областей може бути тим, що змінює колір або може бути тим, що не змінює колір. Наприклад, суміжна область або області можуть мати колір створений пігментом, що змінює колір, або можуть бути утворені засобом, що не змінює колір. Переважно суміжний колір або кольори створені пігментом, відмінним від маркування, що змінює колір, якщо суміжний колір або кольори є тими, що змінюють колір. У деяких варіантах здійснення використовуються сполучення суміжних кольорів і маркувань, що змінюють колір, для створення знака, у якому видне щонайменше одне, але не всі, з маркувань, що змінюють колір, (або не все маркування, що змінює колір), якщо дивитися щонайменше під одним кутом. У варіантах здійснення, якщо дивитися під будь-яким кутом, щонайменше частина маркування, що змінює колір, або щонайменше одне або кілька маркувань, що змінюють колір, не видні або стають прихованими. Використовуваний у даній заявці термін "прихований" означає бути візуально нерозрізненим або власне кажучи візуально нерозрізненим від суміжної або навколишньої області. Наприклад, одна частина маркування або одне з декількох маркувань не видне або стає прихованим, якщо дивитися під певним кутом, але в міру зміни кута огляду, ця частина маркування або це маркування стають видимими, у той час як інша частина маркування або інше маркування стають прихованими. 4 UA 115463 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як приклад, маркування, що змінює колір, може включати два знаки, таких як дві букви, виконані з того ж пігменту, що змінює колір. По різному пофарбовані області, суміжні (наприклад, що оточують) з кожним знаком, який змінює колір, так що одна суміжна область має, власне кажучи, той же колір, що й знаки, що змінюють колір, якщо дивитися під першим кутом, але відмінний від суміжної області, якщо дивитися під другим кутом. Інший знак, що змінює колір, може бути суміжним з кольором, що є таким же, як і колір знаків, що змінюють колір, якщо дивитися під іншим кутом, але який є відмінним від кольору знаків, що змінюють колір, якщо дивитися під першим кутом. Відповідно, якщо дивитися під першим кутом, другий знак, що змінює колір, буде видний, а перший знак, що змінює колір, буде прихований. Проте, якщо дивитися під другим кутом, перший знак, що змінює колір, буде видний, а другий знак, що змінює колір, буде прихований. Усі наукові й технічні терміни, які використовуються в даній заявці, мають значення, що зазвичай використовуються в даній області техніки, якщо не зазначене інше. Визначення, передбачені в даній заявці, направлені на спрощення розуміння деяких термінів, які часто використовуються у даній заявці. Використовувані в даній заявці форми однини включають варіанти, що мають посилання на множину, якщо зі змісту явно не випливає інше. Термін "та/або" означає один або всі з перерахованих елементів або комбінацію будь-яких двох або декількох перерахованих елементів. Використовувані в даній заявці терміни "мати", "що має", "включати", "що включає", "містити", "який містить" або їхні похідні в цілому означають "який містить, зокрема". Слід розуміти, що терміни "що складається по суті з", "що складається з" і т.п. включаються в термін "який містить" і т.п. Слова "переважний" і "переважно" відносяться до варіантів здійснення винаходу, які можуть дати певні переваги при певних обставинах. Проте, інші варіанти здійснення можуть також бути переважними при тих же або інших обставинах. Крім того, перерахування одного або декількох переважних варіантів здійснення не має на увазі, що інші варіанти здійснення не є придатними, і не призначене для виключення інших варіантів здійснення з обсягу винаходу, включаючи формулу винаходу. На фіг. 1-5 зображені схематичні графічні матеріали, що ілюструють різні аспекти курильних виробів або компонентів курильних виробів, які містять або можуть містити видиме маркування, що змінює колір. Графічні матеріали не обов'язково виконані в масштабі й представлені для цілей ілюстрації, а не обмеження. На графічних матеріалах зображені різні аспекти, описані в даному описі. Проте, слід розуміти, що інші аспекти не зображені на графічних матеріалах, попадають у рамки обсягу й сутності даного винаходу. Номера позицій, використовувані на графічних матеріалах, відносяться до однакових компонентів, етапів і тому подібному. Проте, слід розуміти, що використання номера позиції для позначення компонента на даній фігурі не призначене для обмеження компонента на іншій фігурі, позначеного тим же номером позиції. Крім того, використання різних номерів позицій для позначення компонентів не призначене для зазначення того, що компоненти з різними номерами позицій не можуть бути однаковими або подібними. На фіг. 1 наведений схематичний вид у перспективі варіанта здійснення курильного виробу, що містить маркування, що змінює колір. На фіг. 2 наведений схематичний вид у перспективі курильного виробу, що містить обгортки, на яких може бути передбачене маркування, що змінює колір. На фіг. ЗА-В представлені схематичні види маркування, що змінює колір, передбаченого на обгортці, що зображують, що колір змінюється, якщо дивитися під першим кутом (А) відносно того, якщо дивитися під другим кутом (В). На фіг. 4А-В представлені схематичні види маркування, що змінює колір, передбаченого на обгортці, що має суміжні, наприклад, що оточують області, які змішуються з кольорами маркування залежно від кута огляду. Схематичні графічні матеріали, представлені в даній заявці, не обов'язково виконані в масштабі й показані тільки з метою ілюстрації. На фіг. 1 зображений курильний виріб 10. Курильний виріб має маркування 99, що змінює колір, яке видне споживачеві. Як було зазначено вище, маркування, як було описано, може бути передбачене на або у виробі 10 або його компоненті по всій видимій поверхні або частині поверхні. На фіг. 1 маркування 99 зображено у вигляді трьох цифр "123". Ці три цифри можна розглядати як єдине маркування або як три різні маркування. На фіг. 2 зображений частково розгорнутий курильний виріб 10, у цьому випадку сигарета. Курильний виріб 10 містить тютюновий стрижень 20 і фільтр 30 на кінці, який підносять до рота. 5 UA 115463 C2 5 10 15 20 25 30 35 40 45 50 55 60 Тютюновий стрижень 20 і фільтр 30 можуть примикати один до другого, незважаючи на те, що вони зображені розділеними зазором. Курильний виріб 10 включає фіцелу 60, яка оточує, щонайменше, частину фільтра 30,і сигаретний папір 40, який оточує, щонайменше, частину тютюнового стрижня 20. Обідковий папір 50 або інша підходяща обгортка оточує фіцелу 60 і сигаретний папір 40,що в цілому відомо в даній області техніки. Маркування, що змінює колір, таке як маркування 99, зображене на фіг. 1, може бути передбачене на обгортці 60, сигаретному папері 40 або обідковому папері 50. Якщо маркування передбачене на обгортці 60 або сигаретному папері 40 у місці, покритому обідковим папером 50, щонайменше частина обідкового паперу є прозорою, щоб забезпечити видимість маркування для споживача. Переважно, щоб маркування було передбачено на частині курильного виробу 10, яка не згоряє під час використання, наприклад, на фіцелі 60 або частині обідкового паперу 50, яка покриває фільтр 30. Незважаючи на те, що курильний виріб, зображений на фіг. 2, є сигаретою, а обгортки 40, 50, 60 є сигаретним папером, обідковим папером і фіцелою, слід розуміти, що інші курильні вироби можуть мати аналогічні обгортки, компоненти або поверхні, на або в яких може бути передбачена зміна кольору маркування. На фіг. ЗА-В показана обгортка 100, що може бути фіцелою, обідковим папером, сигаретним папером і тому подібним. Маркування 99, що змінює колір, передбачене на обгортці 100. Якщо дивитися під першим кутом (фіг. ЗА), маркування 99, що змінює колір, представляє собою перший колір. Якщо дивитися під другим кутом (фіг. ЗВ), маркування 99, що змінює колір, представляє собою другий колір. Маркування 99 може мінятися на кілька різних кольорів, якщо дивитися під декількома різними кутами між першим кутом і другим кутом, або може плавно переходити від першого кольору до другого кольору, коли кут огляду міняється з першого кута на другий кут. На фіг. 4А-В показана обгортка 100, що має маркування 99, що змінює колір. Обгортка також включає області 200, 201, які суміжні, наприклад, оточують, щонайменше, із частиною маркування 99. Описані суміжні області 200, 201 мають різні кольори. Перша суміжна область 200 має такий же або власне кажучи такий же колір, що й маркування 99, якщо дивитися під першим кутом (фіг. 4А). Друга суміжна область 201 має такий же або власне кажучи такий же колір, що й маркування 99, якщо дивитися під другим кутом (фіг. 4В). Відповідно, якщо дивитися під першим кутом, частина маркування 99, що суміжна з першою суміжною областю 200, прихована, і, якщо дивитися під другим кутом, частина маркування 99, що суміжна із другою суміжною областю 201, прихована. ФОРМУЛА ВИНАХОДУ 1. Курильний виріб, який містить маркування, що змінює колір, яке містить перший пігмент, що змінює колір, при цьому перший пігмент, який змінює колір, утворює перший колір, якщо дивитися під першим кутом, і утворює другий колір, якщо дивитися під другим кутом. 2. Курильний виріб за п. 1, у якому колір, утворений першим пігментом, що змінює колір, переходить від першого кольору до другого кольору відповідно до зміни кута огляду від першого кута до другого кута. 3. Курильний виріб за п. 1 або 2, який додатково містить першу область, суміжну щонайменше із частиною маркування, що змінює колір. 4. Курильний виріб за п. 3, у якому перша суміжна область пофарбована так, щоб перший колір першого пігменту, що змінює колір, змішувався з кольором першої суміжної області, якщо дивитися під першим кутом. 5. Курильний виріб за п. 3, у якому перша суміжна область пофарбована в той же колір, що й перший колір першого пігменту, що змінює колір. 6. Курильний виріб за будь-яким із пп. 3-5, який додатково містить другу область, суміжну щонайменше із частиною маркування, що змінює колір. 7. Курильний виріб за п. 6, у якому друга суміжна область пофарбована так, щоб другий колір першого пігменту, що змінює колір, змішувався з кольором другої суміжної області, якщо дивитися під другим кутом. 8. Курильний виріб за п. 6, у якому друга суміжна область пофарбована в той же колір, що й другий колір першого пігменту, що змінює колір. 9. Курильний виріб за будь-яким із попередніх пунктів, у якому перший пігмент, що змінює колір, містить перший гоніохроматичний пігмент. 10. Курильний виріб за будь-яким із попередніх пунктів, у якому маркування, що змінює колір, містить першу частину, що має перший пігмент, який змінює колір, і другу частину, що має 6 UA 115463 C2 5 10 15 20 другий пігмент, який змінює колір, при цьому другий пігмент, який змінює колір, створює колір, відмінний від першого кольору першого пігменту, який змінює колір, якщо дивитися під першим кутом. 11. Курильний виріб за будь-яким із попередніх пунктів, який містить обгортку, і при цьому маркування, що змінює колір, передбачене на або в обгортці. 12. Курильний виріб за будь-яким із попередніх пунктів, що містить: фільтрувальну частину, обгорнену в обгортку штранга фільтра; стрижень курильного матеріалу, обгорнений в обгортку курильного матеріалу; і обідкову обгортку, яка оточує щонайменше частину фільтрувальної частини та щонайменше частину стрижня курильного матеріалу, при цьому маркування, що змінює колір, передбачене на обгортці штранга фільтра, обгортці курильного матеріалу або обідковій обгортці. 13. Обгортка для курильного виробу, яка містить: поверхню і перший пігмент, що змінює колір, передбачений на поверхні, при цьому перший пігмент, що змінює колір, утворює перший колір, якщо дивитися під першим кутом, і утворює другий колір, якщо дивитися під другим кутом. 14. Обгортка за п. 13, у якій колір, утворений першим пігментом, що змінює колір, переходить від першого кольору до другого кольору відповідно до зміни кута огляду від першого кута до другого кута. 15. Обгортка за п. 13 або п. 14, у якій щонайменше перша область поверхні, на якій передбачений перший пігмент, що змінює колір, пофарбована так, що перший колір першого пігменту, що змінює колір, змішується з кольором щонайменше першої області поверхні, якщо дивитися під першим кутом. 7 UA 115463 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
