Виріб із захисним або інформаційним маркуванням

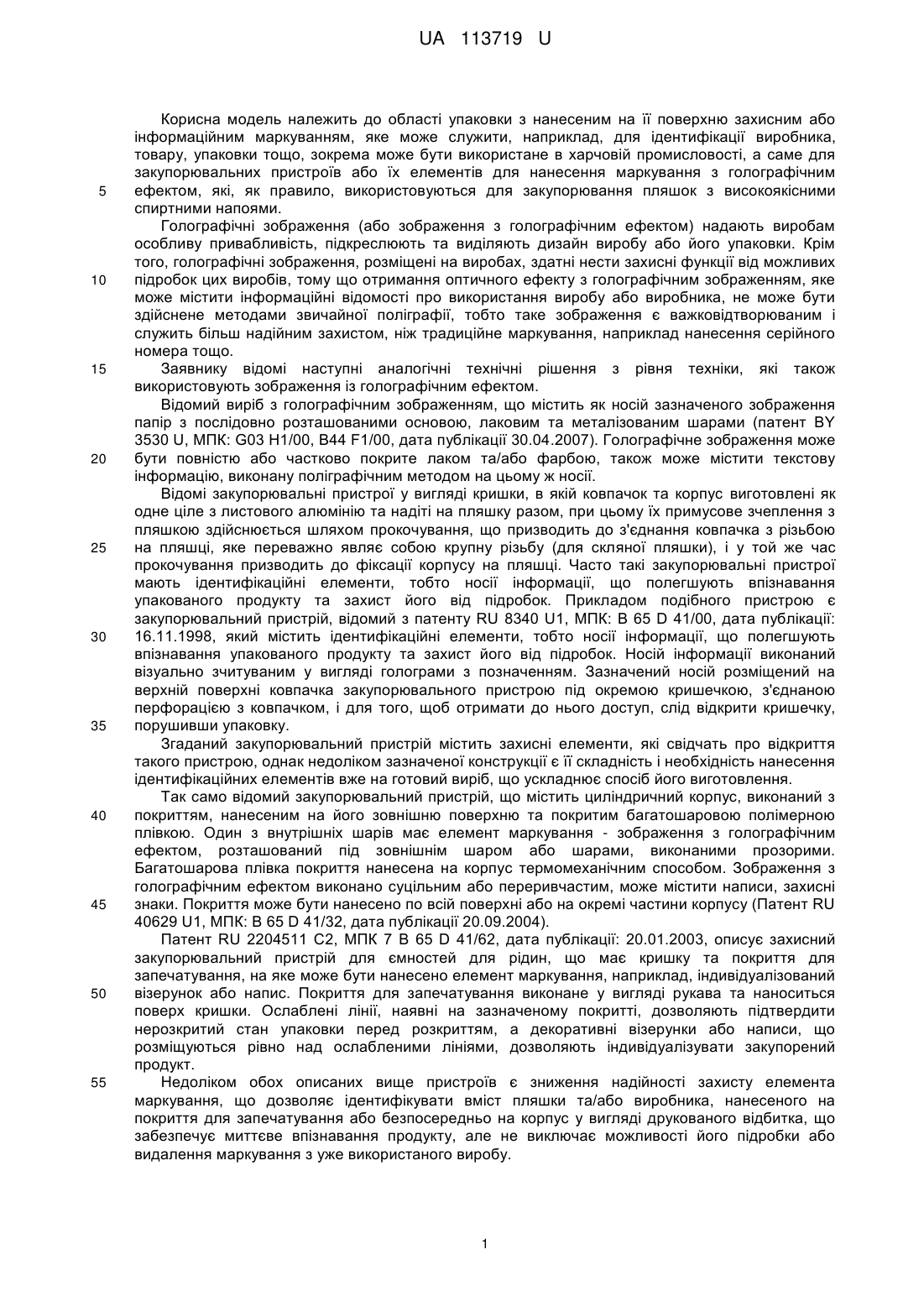

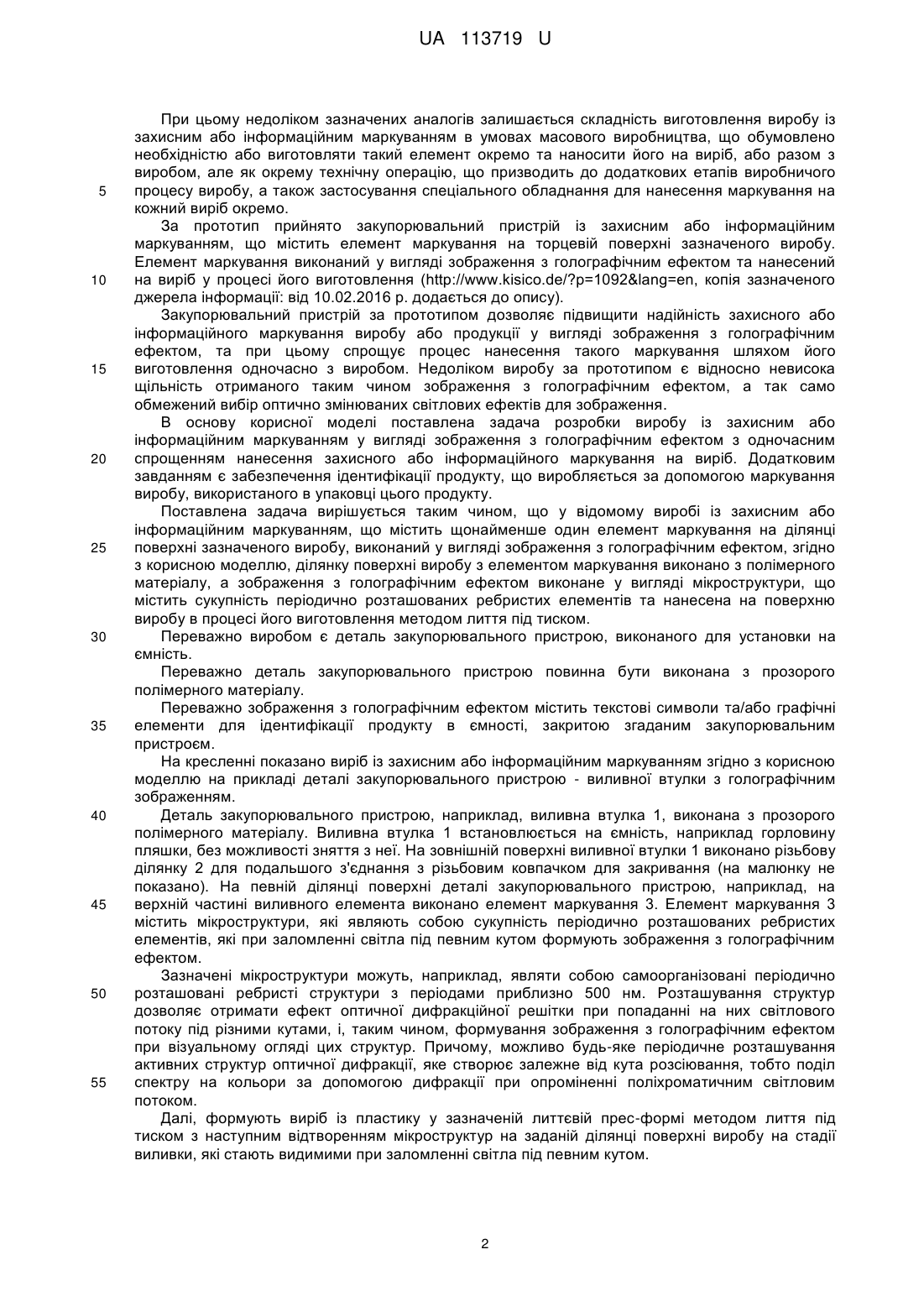

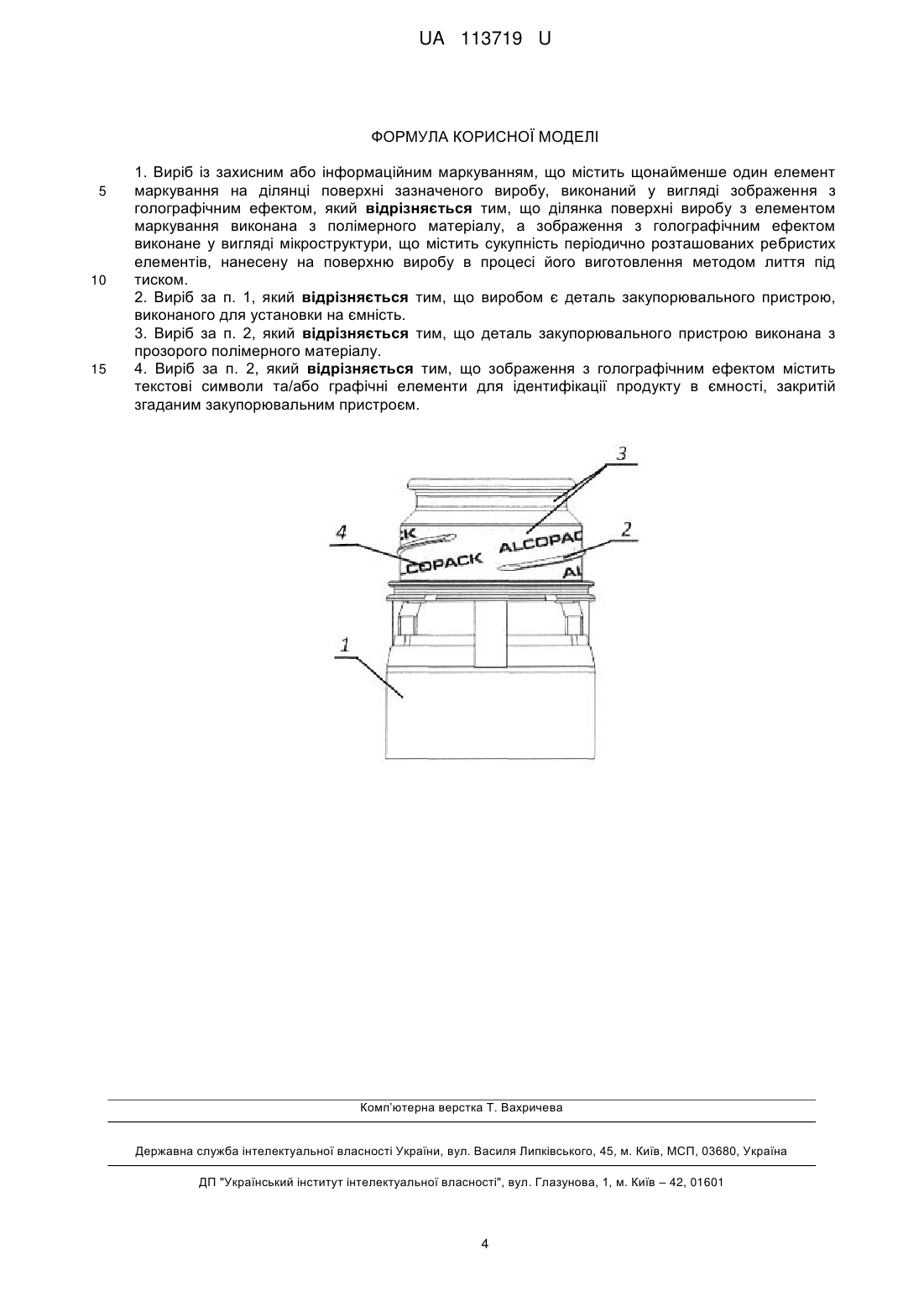

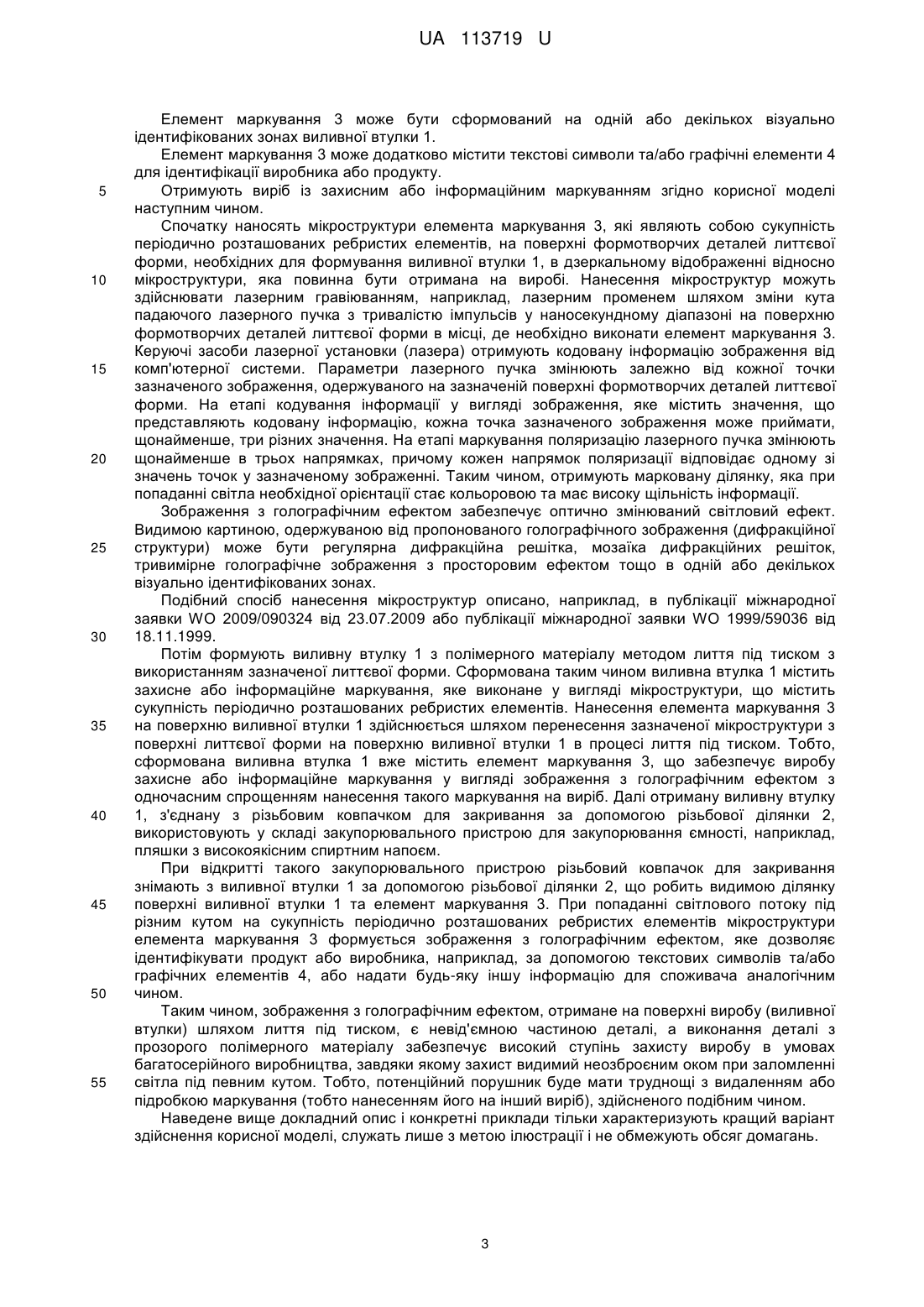

Реферат: Виріб із захисним або інформаційним маркуванням, що містить щонайменше один елемент маркування на ділянці поверхні зазначеного виробу, виконаний у вигляді зображення з голографічним ефектом, причому ділянка поверхні виробу з елементом маркування виконана з полімерного матеріалу, а зображення з голографічним ефектом виконане у вигляді мікроструктури, що містить сукупність періодично розташованих ребристих елементів, нанесену на поверхню виробу в процесі його виготовлення методом лиття під тиском. UA 113719 U (12) UA 113719 U UA 113719 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області упаковки з нанесеним на її поверхню захисним або інформаційним маркуванням, яке може служити, наприклад, для ідентифікації виробника, товару, упаковки тощо, зокрема може бути використане в харчовій промисловості, а саме для закупорювальних пристроїв або їх елементів для нанесення маркування з голографічним ефектом, які, як правило, використовуються для закупорювання пляшок з високоякісними спиртними напоями. Голографічні зображення (або зображення з голографічним ефектом) надають виробам особливу привабливість, підкреслюють та виділяють дизайн виробу або його упаковки. Крім того, голографічні зображення, розміщені на виробах, здатні нести захисні функції від можливих підробок цих виробів, тому що отримання оптичного ефекту з голографічним зображенням, яке може містити інформаційні відомості про використання виробу або виробника, не може бути здійснене методами звичайної поліграфії, тобто таке зображення є важковідтворюваним і служить більш надійним захистом, ніж традиційне маркування, наприклад нанесення серійного номера тощо. Заявнику відомі наступні аналогічні технічні рішення з рівня техніки, які також використовують зображення із голографічним ефектом. Відомий виріб з голографічним зображенням, що містить як носій зазначеного зображення папір з послідовно розташованими основою, лаковим та металізованим шарами (патент BY 3530 U, МПК: G03 H1/00, B44 F1/00, дата публікації 30.04.2007). Голографічне зображення може бути повністю або частково покрите лаком та/або фарбою, також може містити текстову інформацію, виконану поліграфічним методом на цьому ж носії. Відомі закупорювальні пристрої у вигляді кришки, в якій ковпачок та корпус виготовлені як одне ціле з листового алюмінію та надіті на пляшку разом, при цьому їх примусове зчеплення з пляшкою здійснюється шляхом прокочування, що призводить до з'єднання ковпачка з різьбою на пляшці, яке переважно являє собою крупну різьбу (для скляної пляшки), і у той же час прокочування призводить до фіксації корпусу на пляшці. Часто такі закупорювальні пристрої мають ідентифікаційні елементи, тобто носії інформації, що полегшують впізнавання упакованого продукту та захист його від підробок. Прикладом подібного пристрою є закупорювальний пристрій, відомий з патенту RU 8340 U1, МПК: B 65 D 41/00, дата публікації: 16.11.1998, який містить ідентифікаційні елементи, тобто носії інформації, що полегшують впізнавання упакованого продукту та захист його від підробок. Носій інформації виконаний візуально зчитуваним у вигляді голограми з позначенням. Зазначений носій розміщений на верхній поверхні ковпачка закупорювального пристрою під окремою кришечкою, з'єднаною перфорацією з ковпачком, і для того, щоб отримати до нього доступ, слід відкрити кришечку, порушивши упаковку. Згаданий закупорювальний пристрій містить захисні елементи, які свідчать про відкриття такого пристрою, однак недоліком зазначеної конструкції є її складність і необхідність нанесення ідентифікаційних елементів вже на готовий виріб, що ускладнює спосіб його виготовлення. Так само відомий закупорювальний пристрій, що містить циліндричний корпус, виконаний з покриттям, нанесеним на його зовнішню поверхню та покритим багатошаровою полімерною плівкою. Один з внутрішніх шарів має елемент маркування - зображення з голографічним ефектом, розташований під зовнішнім шаром або шарами, виконаними прозорими. Багатошарова плівка покриття нанесена на корпус термомеханічним способом. Зображення з голографічним ефектом виконано суцільним або переривчастим, може містити написи, захисні знаки. Покриття може бути нанесено по всій поверхні або на окремі частини корпусу (Патент RU 40629 U1, МПК: B 65 D 41/32, дата публікації 20.09.2004). Патент RU 2204511 С2, МПК 7 B 65 D 41/62, дата публікації: 20.01.2003, описує захисний закупорювальний пристрій для ємностей для рідин, що має кришку та покриття для запечатування, на яке може бути нанесено елемент маркування, наприклад, індивідуалізований візерунок або напис. Покриття для запечатування виконане у вигляді рукава та наноситься поверх кришки. Ослаблені лінії, наявні на зазначеному покритті, дозволяють підтвердити нерозкритий стан упаковки перед розкриттям, а декоративні візерунки або написи, що розміщуються рівно над ослабленими лініями, дозволяють індивідуалізувати закупорений продукт. Недоліком обох описаних вище пристроїв є зниження надійності захисту елемента маркування, що дозволяє ідентифікувати вміст пляшки та/або виробника, нанесеного на покриття для запечатування або безпосередньо на корпус у вигляді друкованого відбитка, що забезпечує миттєве впізнавання продукту, але не виключає можливості його підробки або видалення маркування з уже використаного виробу. 1 UA 113719 U 5 10 15 20 25 30 35 40 45 50 55 При цьому недоліком зазначених аналогів залишається складність виготовлення виробу із захисним або інформаційним маркуванням в умовах масового виробництва, що обумовлено необхідністю або виготовляти такий елемент окремо та наносити його на виріб, або разом з виробом, але як окрему технічну операцію, що призводить до додаткових етапів виробничого процесу виробу, а також застосування спеціального обладнання для нанесення маркування на кожний виріб окремо. За прототип прийнято закупорювальний пристрій із захисним або інформаційним маркуванням, що містить елемент маркування на торцевій поверхні зазначеного виробу. Елемент маркування виконаний у вигляді зображення з голографічним ефектом та нанесений на виріб у процесі його виготовлення (http://www.kisico.de/?p=1092&lang=en, копія зазначеного джерела інформації: від 10.02.2016 р. додається до опису). Закупорювальний пристрій за прототипом дозволяє підвищити надійність захисного або інформаційного маркування виробу або продукції у вигляді зображення з голографічним ефектом, та при цьому спрощує процес нанесення такого маркування шляхом його виготовлення одночасно з виробом. Недоліком виробу за прототипом є відносно невисока щільність отриманого таким чином зображення з голографічним ефектом, а так само обмежений вибір оптично змінюваних світлових ефектів для зображення. В основу корисної моделі поставлена задача розробки виробу із захисним або інформаційним маркуванням у вигляді зображення з голографічним ефектом з одночасним спрощенням нанесення захисного або інформаційного маркування на виріб. Додатковим завданням є забезпечення ідентифікації продукту, що виробляється за допомогою маркування виробу, використаного в упаковці цього продукту. Поставлена задача вирішується таким чином, що у відомому виробі із захисним або інформаційним маркуванням, що містить щонайменше один елемент маркування на ділянці поверхні зазначеного виробу, виконаний у вигляді зображення з голографічним ефектом, згідно з корисною моделлю, ділянку поверхні виробу з елементом маркування виконано з полімерного матеріалу, а зображення з голографічним ефектом виконане у вигляді мікроструктури, що містить сукупність періодично розташованих ребристих елементів та нанесена на поверхню виробу в процесі його виготовлення методом лиття під тиском. Переважно виробом є деталь закупорювального пристрою, виконаного для установки на ємність. Переважно деталь закупорювального пристрою повинна бути виконана з прозорого полімерного матеріалу. Переважно зображення з голографічним ефектом містить текстові символи та/або графічні елементи для ідентифікації продукту в ємності, закритою згаданим закупорювальним пристроєм. На кресленні показано виріб із захисним або інформаційним маркуванням згідно з корисною моделлю на прикладі деталі закупорювального пристрою - виливної втулки з голографічним зображенням. Деталь закупорювального пристрою, наприклад, виливна втулка 1, виконана з прозорого полімерного матеріалу. Виливна втулка 1 встановлюється на ємність, наприклад горловину пляшки, без можливості зняття з неї. На зовнішній поверхні виливної втулки 1 виконано різьбову ділянку 2 для подальшого з'єднання з різьбовим ковпачком для закривання (на малюнку не показано). На певній ділянці поверхні деталі закупорювального пристрою, наприклад, на верхній частині виливного елемента виконано елемент маркування 3. Елемент маркування 3 містить мікроструктури, які являють собою сукупність періодично розташованих ребристих елементів, які при заломленні світла під певним кутом формують зображення з голографічним ефектом. Зазначені мікроструктури можуть, наприклад, являти собою самоорганізовані періодично розташовані ребристі структури з періодами приблизно 500 нм. Розташування структур дозволяє отримати ефект оптичної дифракційної решітки при попаданні на них світлового потоку під різними кутами, і, таким чином, формування зображення з голографічним ефектом при візуальному огляді цих структур. Причому, можливо будь-яке періодичне розташування активних структур оптичної дифракції, яке створює залежне від кута розсіювання, тобто поділ спектру на кольори за допомогою дифракції при опроміненні поліхроматичним світловим потоком. Далі, формують виріб із пластику у зазначеній литтєвій прес-формі методом лиття під тиском з наступним відтворенням мікроструктур на заданій ділянці поверхні виробу на стадії виливки, які стають видимими при заломленні світла під певним кутом. 2 UA 113719 U 5 10 15 20 25 30 35 40 45 50 55 Елемент маркування 3 може бути сформований на одній або декількох візуально ідентифікованих зонах виливної втулки 1. Елемент маркування 3 може додатково містити текстові символи та/або графічні елементи 4 для ідентифікації виробника або продукту. Отримують виріб із захисним або інформаційним маркуванням згідно корисної моделі наступним чином. Спочатку наносять мікроструктури елемента маркування 3, які являють собою сукупність періодично розташованих ребристих елементів, на поверхні формотворчих деталей литтєвої форми, необхідних для формування виливної втулки 1, в дзеркальному відображенні відносно мікроструктури, яка повинна бути отримана на виробі. Нанесення мікроструктур можуть здійснювати лазерним гравіюванням, наприклад, лазерним променем шляхом зміни кута падаючого лазерного пучка з тривалістю імпульсів у наносекундному діапазоні на поверхню формотворчих деталей литтєвої форми в місці, де необхідно виконати елемент маркування 3. Керуючі засоби лазерної установки (лазера) отримують кодовану інформацію зображення від комп'ютерної системи. Параметри лазерного пучка змінюють залежно від кожної точки зазначеного зображення, одержуваного на зазначеній поверхні формотворчих деталей литтєвої форми. На етапі кодування інформації у вигляді зображення, яке містить значення, що представляють кодовану інформацію, кожна точка зазначеного зображення може приймати, щонайменше, три різних значення. На етапі маркування поляризацію лазерного пучка змінюють щонайменше в трьох напрямках, причому кожен напрямок поляризації відповідає одному зі значень точок у зазначеному зображенні. Таким чином, отримують марковану ділянку, яка при попаданні світла необхідної орієнтації стає кольоровою та має високу щільність інформації. Зображення з голографічним ефектом забезпечує оптично змінюваний світловий ефект. Видимою картиною, одержуваною від пропонованого голографічного зображення (дифракційної структури) може бути регулярна дифракційна решітка, мозаїка дифракційних решіток, тривимірне голографічне зображення з просторовим ефектом тощо в одній або декількох візуально ідентифікованих зонах. Подібний спосіб нанесення мікроструктур описано, наприклад, в публікації міжнародної заявки WO 2009/090324 від 23.07.2009 або публікації міжнародної заявки WO 1999/59036 від 18.11.1999. Потім формують виливну втулку 1 з полімерного матеріалу методом лиття під тиском з використанням зазначеної литтєвої форми. Сформована таким чином виливна втулка 1 містить захисне або інформаційне маркування, яке виконане у вигляді мікроструктури, що містить сукупність періодично розташованих ребристих елементів. Нанесення елемента маркування 3 на поверхню виливної втулки 1 здійснюється шляхом перенесення зазначеної мікроструктури з поверхні литтєвої форми на поверхню виливної втулки 1 в процесі лиття під тиском. Тобто, сформована виливна втулка 1 вже містить елемент маркування 3, що забезпечує виробу захисне або інформаційне маркування у вигляді зображення з голографічним ефектом з одночасним спрощенням нанесення такого маркування на виріб. Далі отриману виливну втулку 1, з'єднану з різьбовим ковпачком для закривання за допомогою різьбової ділянки 2, використовують у складі закупорювального пристрою для закупорювання ємності, наприклад, пляшки з високоякісним спиртним напоєм. При відкритті такого закупорювального пристрою різьбовий ковпачок для закривання знімають з виливної втулки 1 за допомогою різьбової ділянки 2, що робить видимою ділянку поверхні виливної втулки 1 та елемент маркування 3. При попаданні світлового потоку під різним кутом на сукупність періодично розташованих ребристих елементів мікроструктури елемента маркування 3 формується зображення з голографічним ефектом, яке дозволяє ідентифікувати продукт або виробника, наприклад, за допомогою текстових символів та/або графічних елементів 4, або надати будь-яку іншу інформацію для споживача аналогічним чином. Таким чином, зображення з голографічним ефектом, отримане на поверхні виробу (виливної втулки) шляхом лиття під тиском, є невід'ємною частиною деталі, а виконання деталі з прозорого полімерного матеріалу забезпечує високий ступінь захисту виробу в умовах багатосерійного виробництва, завдяки якому захист видимий неозброєним оком при заломленні світла під певним кутом. Тобто, потенційний порушник буде мати труднощі з видаленням або підробкою маркування (тобто нанесенням його на інший виріб), здійсненого подібним чином. Наведене вище докладний опис і конкретні приклади тільки характеризують кращий варіант здійснення корисної моделі, служать лише з метою ілюстрації і не обмежують обсяг домагань. 3 UA 113719 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Виріб із захисним або інформаційним маркуванням, що містить щонайменше один елемент маркування на ділянці поверхні зазначеного виробу, виконаний у вигляді зображення з голографічним ефектом, який відрізняється тим, що ділянка поверхні виробу з елементом маркування виконана з полімерного матеріалу, а зображення з голографічним ефектом виконане у вигляді мікроструктури, що містить сукупність періодично розташованих ребристих елементів, нанесену на поверхню виробу в процесі його виготовлення методом лиття під тиском. 2. Виріб за п. 1, який відрізняється тим, що виробом є деталь закупорювального пристрою, виконаного для установки на ємність. 3. Виріб за п. 2, який відрізняється тим, що деталь закупорювального пристрою виконана з прозорого полімерного матеріалу. 4. Виріб за п. 2, який відрізняється тим, що зображення з голографічним ефектом містить текстові символи та/або графічні елементи для ідентифікації продукту в ємності, закритій згаданим закупорювальним пристроєм. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
