Фільтр курильного виробу
Формула / Реферат

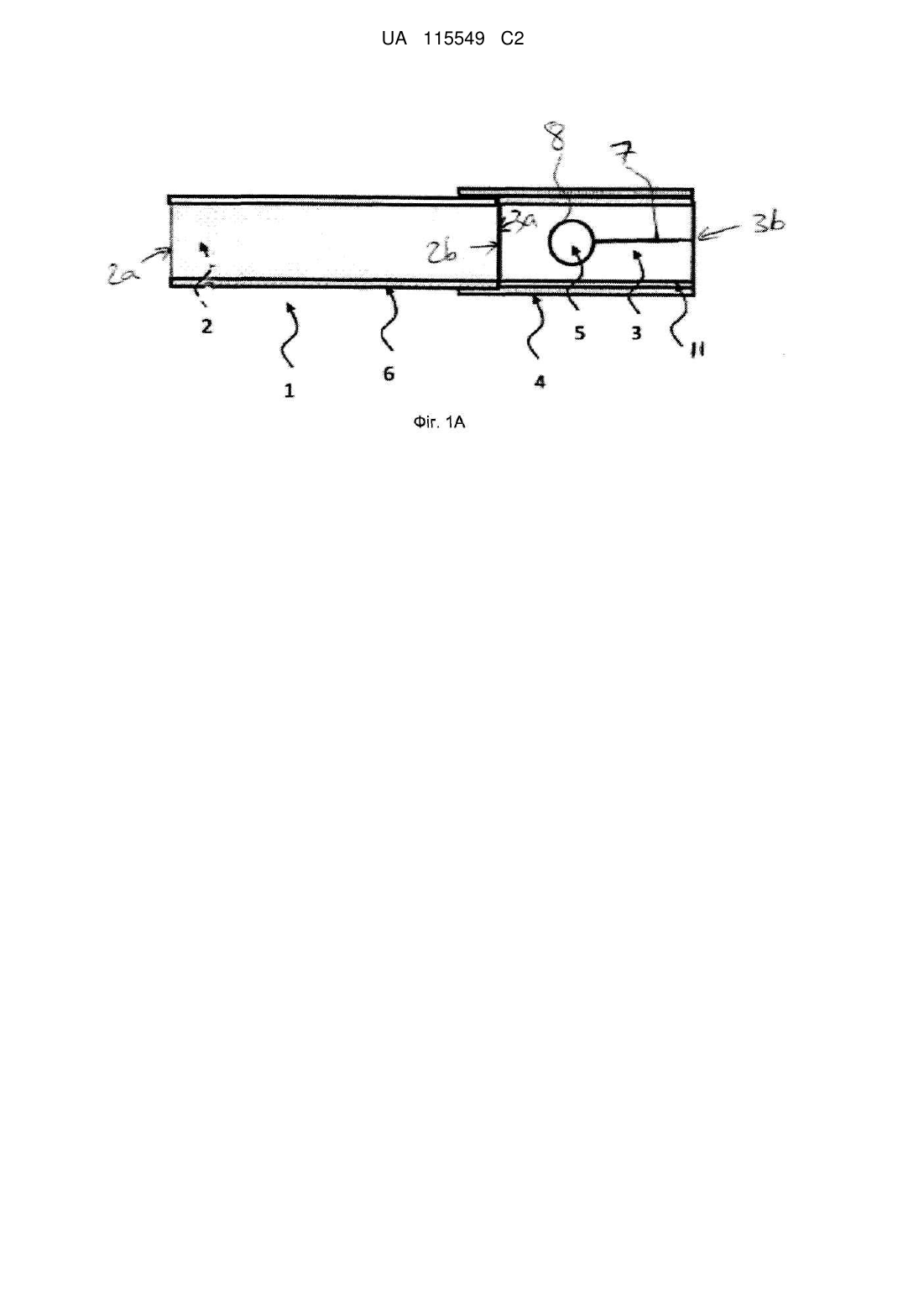

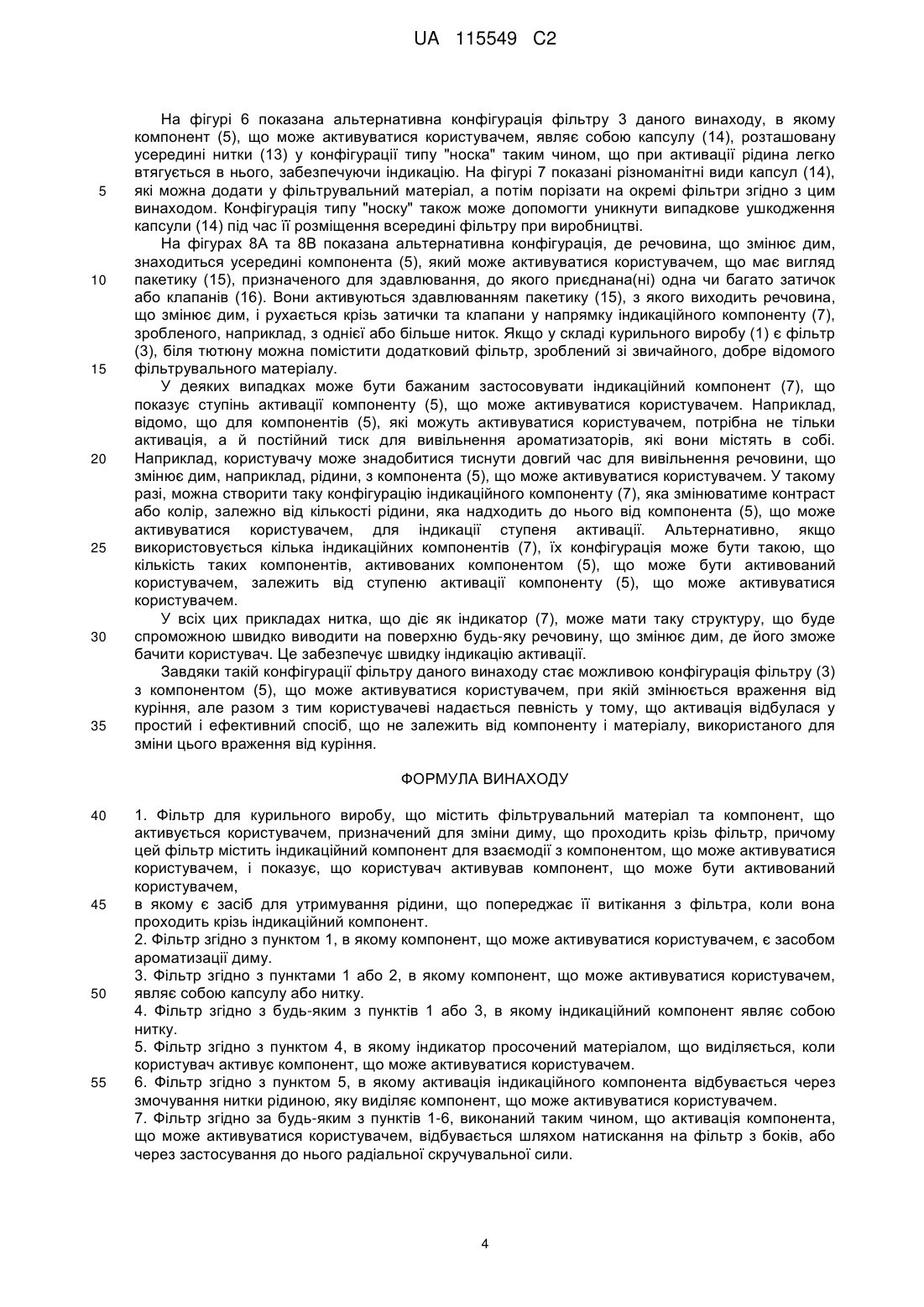

1. Фільтр для курильного виробу, що містить фільтрувальний матеріал та компонент, що активується користувачем, призначений для зміни диму, що проходить крізь фільтр, причому цей фільтр містить індикаційний компонент для взаємодії з компонентом, що може активуватися користувачем, і показує, що користувач активував компонент, що може бути активований користувачем,
в якому є засіб для утримування рідини, що попереджає її витікання з фільтра, коли вона проходить крізь індикаційний компонент.
2. Фільтр згідно з пунктом 1, в якому компонент, що може активуватися користувачем, є засобом ароматизації диму.
3. Фільтр згідно з пунктами 1 або 2, в якому компонент, що може активуватися користувачем, являє собою капсулу або нитку.
4. Фільтр згідно з будь-яким з пунктів 1 або 3, в якому індикаційний компонент являє собою нитку.
5. Фільтр згідно з пунктом 4, в якому індикатор просочений матеріалом, що виділяється, коли користувач активує компонент, що може активуватися користувачем.
6. Фільтр згідно з пунктом 5, в якому активація індикаційного компонента відбувається через змочування нитки рідиною, яку виділяє компонент, що може активуватися користувачем.
7. Фільтр згідно за будь-яким з пунктів 1-6, виконаний таким чином, що активація компонента, що може активуватися користувачем, відбувається шляхом натискання на фільтр з боків, або через застосування до нього радіальної скручувальної сили.

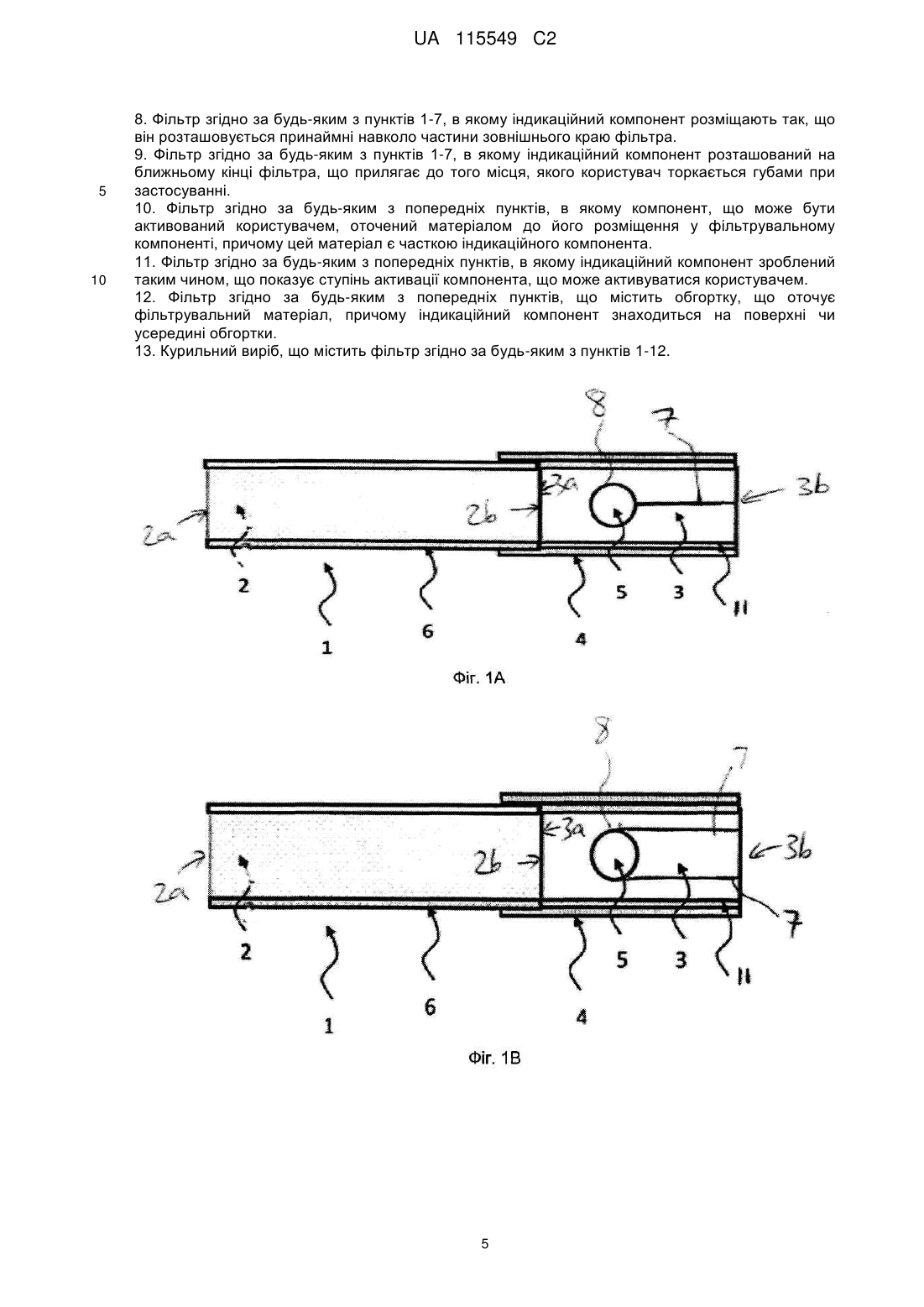

8. Фільтр згідно за будь-яким з пунктів 1-7, в якому індикаційний компонент розміщають так, що він розташовується принаймні навколо частини зовнішнього краю фільтра.
9. Фільтр згідно за будь-яким з пунктів 1-7, в якому індикаційний компонент розташований на ближньому кінці фільтра, що прилягає до того місця, якого користувач торкається губами при застосуванні.
10. Фільтр згідно за будь-яким з попередніх пунктів, в якому компонент, що може бути активований користувачем, оточений матеріалом до його розміщення у фільтрувальному компоненті, причому цей матеріал є часткою індикаційного компонента.
11. Фільтр згідно за будь-яким з попередніх пунктів, в якому індикаційний компонент зроблений таким чином, що показує ступінь активації компонента, що може активуватися користувачем.
12. Фільтр згідно за будь-яким з попередніх пунктів, що містить обгортку, що оточує фільтрувальний матеріал, причому індикаційний компонент знаходиться на поверхні чи усередині обгортки.
13. Курильний виріб, що містить фільтр згідно за будь-яким з пунктів 1-12.
Текст

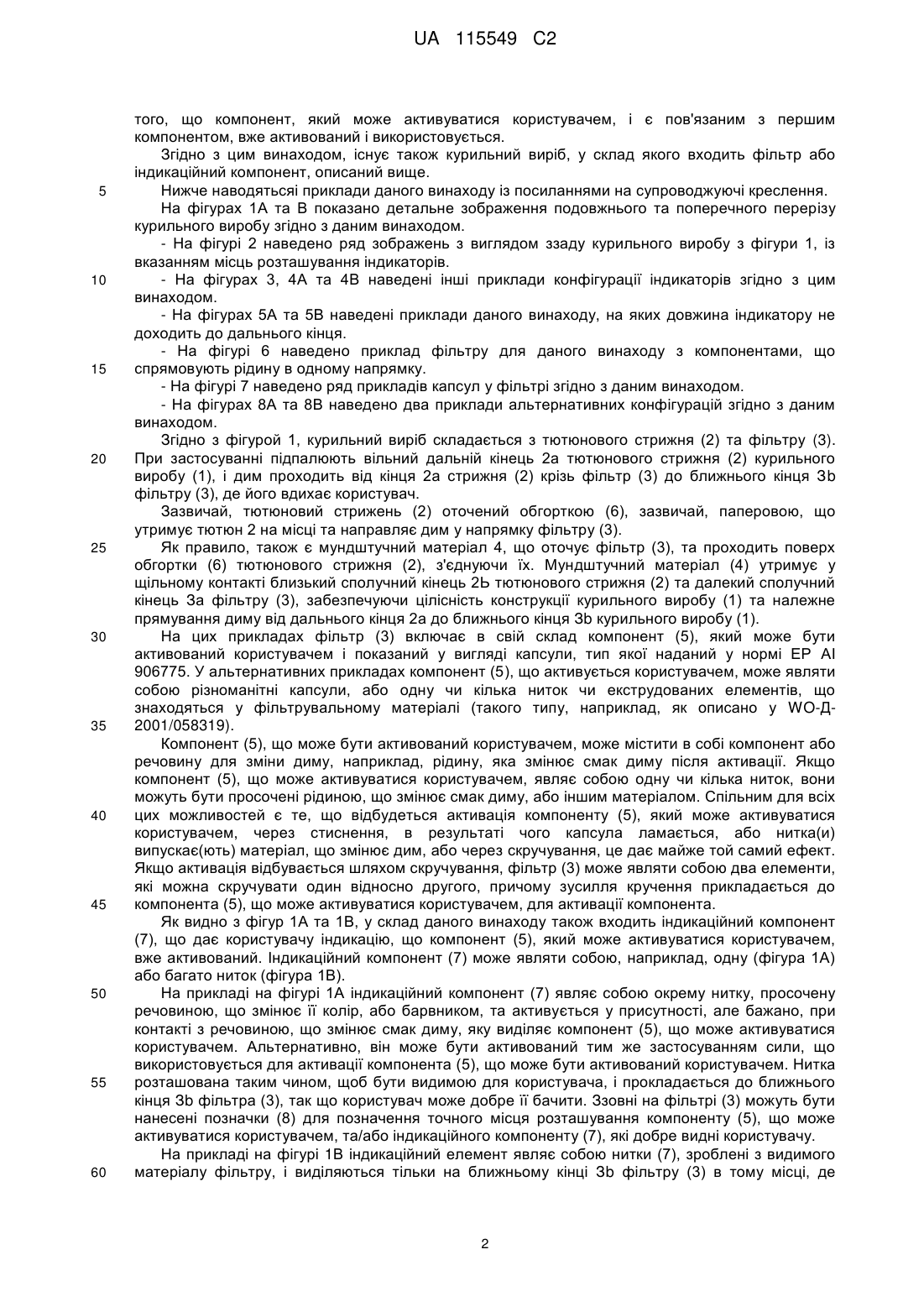

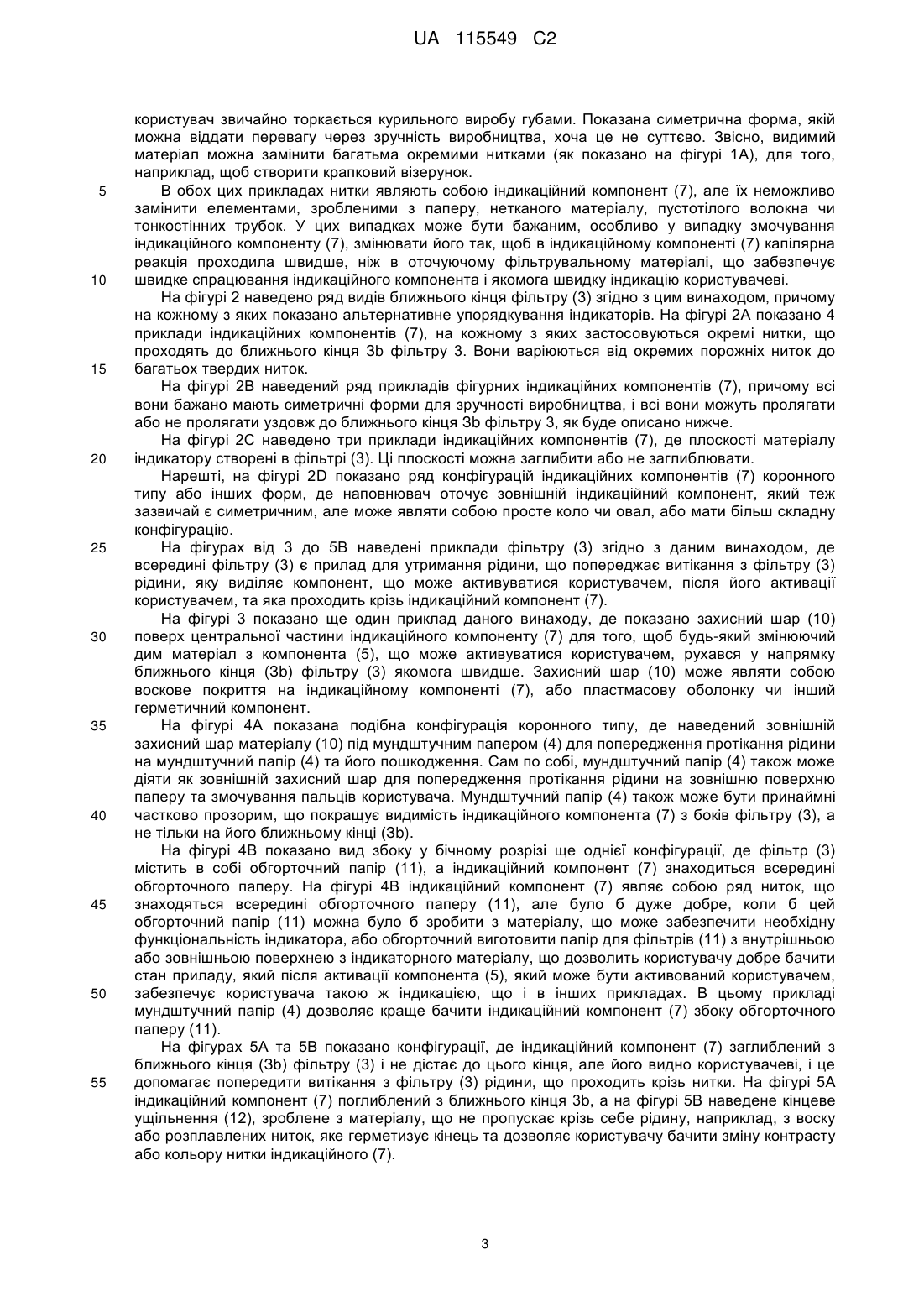

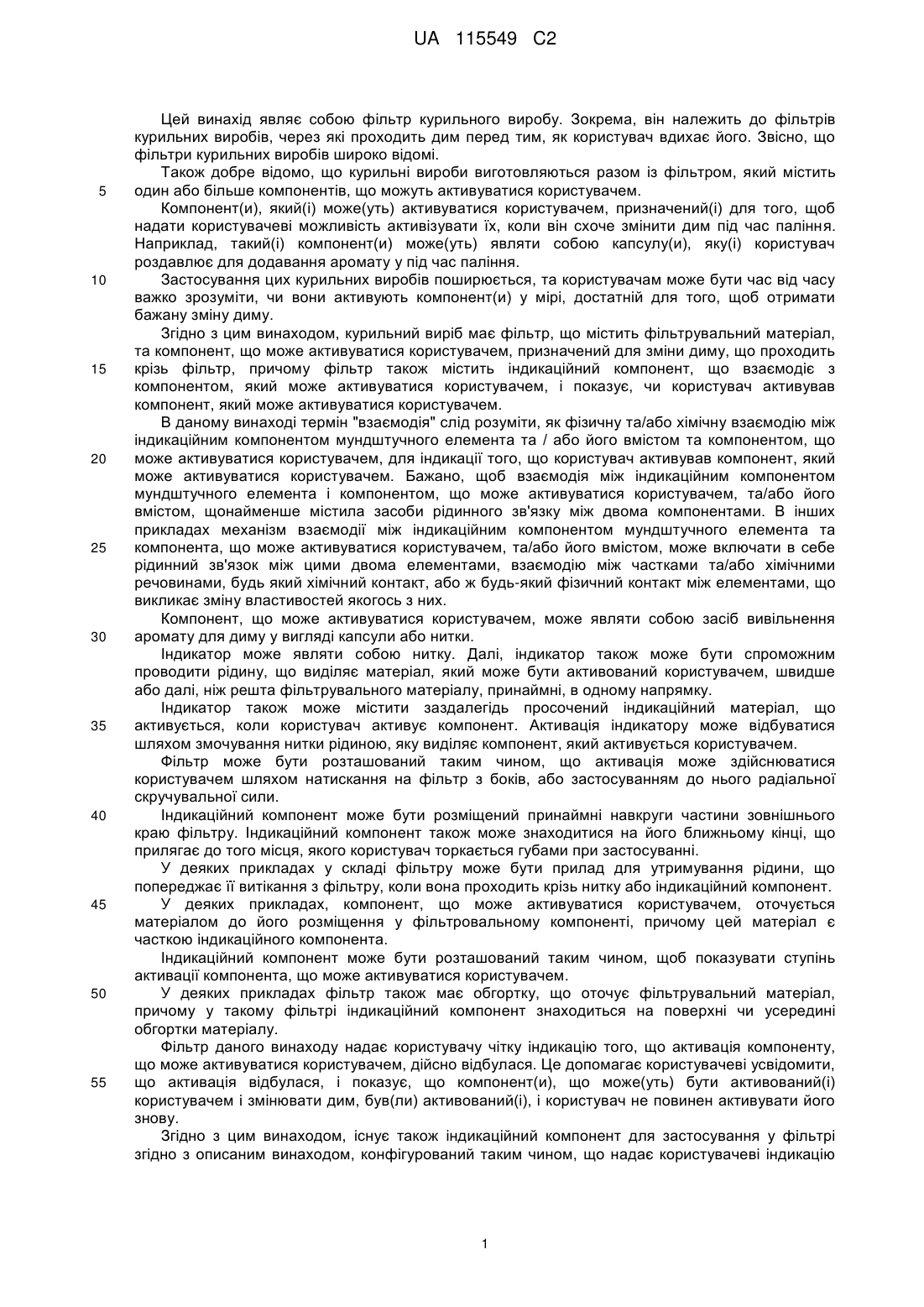

Реферат: Пропонується фільтр для курильного виробу. У склад фільтра входить фільтрувальний матеріал та компонент, що може активуватися користувачем, призначений для того, щоб змінювати дим, що проходить крізь фільтр. У фільтрі також є індикаційний компонент, що взаємодіє з компонентом, який може активуватися користувачем, для індикації активації користувачем компонента, що може активуватися користувачем. UA 115549 C2 (12) UA 115549 C2 UA 115549 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід являє собою фільтр курильного виробу. Зокрема, він належить до фільтрів курильних виробів, через які проходить дим перед тим, як користувач вдихає його. Звісно, що фільтри курильних виробів широко відомі. Також добре відомо, що курильні вироби виготовляються разом із фільтром, який містить один або більше компонентів, що можуть активуватися користувачем. Компонент(и), який(і) може(уть) активуватися користувачем, призначений(і) для того, щоб надати користувачеві можливість активізувати їх, коли він схоче змінити дим під час паління. Наприклад, такий(і) компонент(и) може(уть) являти собою капсулу(и), яку(і) користувач роздавлює для додавання аромату у під час паління. Застосування цих курильних виробів поширюється, та користувачам може бути час від часу важко зрозуміти, чи вони активують компонент(и) у мірі, достатній для того, щоб отримати бажану зміну диму. Згідно з цим винаходом, курильний виріб має фільтр, що містить фільтрувальний матеріал, та компонент, що може активуватися користувачем, призначений для зміни диму, що проходить крізь фільтр, причому фільтр також містить індикаційний компонент, що взаємодіє з компонентом, який може активуватися користувачем, і показує, чи користувач активував компонент, який може активуватися користувачем. В даному винаході термін "взаємодія" слід розуміти, як фізичну та/або хімічну взаємодію між індикаційним компонентом мундштучного елемента та / або його вмістом та компонентом, що може активуватися користувачем, для індикації того, що користувач активував компонент, який може активуватися користувачем. Бажано, щоб взаємодія між індикаційним компонентом мундштучного елемента і компонентом, що може активуватися користувачем, та/або його вмістом, щонайменше містила засоби рідинного зв'язку між двома компонентами. В інших прикладах механізм взаємодії між індикаційним компонентом мундштучного елемента та компонента, що може активуватися користувачем, та/або його вмістом, може включати в себе рідинний зв'язок між цими двома елементами, взаємодію між частками та/або хімічними речовинами, будь який хімічний контакт, або ж будь-який фізичний контакт між елементами, що викликає зміну властивостей якогось з них. Компонент, що може активуватися користувачем, може являти собою засіб вивільнення аромату для диму у вигляді капсули або нитки. Індикатор може являти собою нитку. Далі, індикатор також може бути спроможним проводити рідину, що виділяє матеріал, який може бути активований користувачем, швидше або далі, ніж решта фільтрувального матеріалу, принаймні, в одному напрямку. Індикатор також може містити заздалегідь просочений індикаційний матеріал, що активується, коли користувач активує компонент. Активація індикатору може відбуватися шляхом змочування нитки рідиною, яку виділяє компонент, який активується користувачем. Фільтр може бути розташований таким чином, що активація може здійснюватися користувачем шляхом натискання на фільтр з боків, або застосуванням до нього радіальної скручувальної сили. Індикаційний компонент може бути розміщений принаймні навкруги частини зовнішнього краю фільтру. Індикаційний компонент також може знаходитися на його ближньому кінці, що прилягає до того місця, якого користувач торкається губами при застосуванні. У деяких прикладах у складі фільтру може бути прилад для утримування рідини, що попереджає її витікання з фільтру, коли вона проходить крізь нитку або індикаційний компонент. У деяких прикладах, компонент, що може активуватися користувачем, оточується матеріалом до його розміщення у фільтровальному компоненті, причому цей матеріал є часткою індикаційного компонента. Індикаційний компонент може бути розташований таким чином, щоб показувати ступінь активації компонента, що може активуватися користувачем. У деяких прикладах фільтр також має обгортку, що оточує фільтрувальний матеріал, причому у такому фільтрі індикаційний компонент знаходиться на поверхні чи усередині обгортки матеріалу. Фільтр даного винаходу надає користувачу чітку індикацію того, що активація компоненту, що може активуватися користувачем, дійсно відбулася. Це допомагає користувачеві усвідомити, що активація відбулася, і показує, що компонент(и), що може(уть) бути активований(і) користувачем і змінювати дим, був(ли) активований(і), і користувач не повинен активувати його знову. Згідно з цим винаходом, існує також індикаційний компонент для застосування у фільтрі згідно з описаним винаходом, конфігурований таким чином, що надає користувачеві індикацію 1 UA 115549 C2 5 10 15 20 25 30 35 40 45 50 55 60 того, що компонент, який може активуватися користувачем, і є пов'язаним з першим компонентом, вже активований і використовується. Згідно з цим винаходом, існує також курильний виріб, у склад якого входить фільтр або індикаційний компонент, описаний вище. Нижче наводятьсяі приклади даного винаходу із посиланнями на супроводжуючі креслення. На фігурах 1А та В показано детальне зображення подовжнього та поперечного перерізу курильного виробу згідно з даним винаходом. - На фігурі 2 наведено ряд зображень з виглядом ззаду курильного виробу з фігури 1, із вказанням місць розташування індикаторів. - На фігурах 3, 4А та 4В наведені інші приклади конфігурації індикаторів згідно з цим винаходом. - На фігурах 5А та 5В наведені приклади даного винаходу, на яких довжина індикатору не доходить до дальнього кінця. - На фігурі 6 наведено приклад фільтру для даного винаходу з компонентами, що спрямовують рідину в одному напрямку. - На фігурі 7 наведено ряд прикладів капсул у фільтрі згідно з даним винаходом. - На фігурах 8А та 8В наведено два приклади альтернативних конфігурацій згідно з даним винаходом. Згідно з фігурой 1, курильний виріб складається з тютюнового стрижня (2) та фільтру (3). При застосуванні підпалюють вільний дальній кінець 2а тютюнового стрижня (2) курильного виробу (1), і дим проходить від кінця 2а стрижня (2) крізь фільтр (3) до ближнього кінця Зb фільтру (3), де його вдихає користувач. Зазвичай, тютюновий стрижень (2) оточений обгорткою (6), зазвичай, паперовою, що утримує тютюн 2 на місці та направляє дим у напрямку фільтру (3). Як правило, також є мундштучний матеріал 4, що оточує фільтр (3), та проходить поверх обгортки (6) тютюнового стрижня (2), з'єднуючи їх. Мундштучний матеріал (4) утримує у щільному контакті близький сполучний кінець 2Ь тютюнового стрижня (2) та далекий сполучний кінець За фільтру (3), забезпечуючи цілісність конструкції курильного виробу (1) та належне прямування диму від дальнього кінця 2а до ближнього кінця Зb курильного виробу (1). На цих прикладах фільтр (3) включає в свій склад компонент (5), який може бути активований користувачем і показаний у вигляді капсули, тип якої наданий у нормі ЕР ΑΙ 906775. У альтернативних прикладах компонент (5), що активується користувачем, може являти собою різноманітні капсули, або одну чи кілька ниток чи екструдованих елементів, що знаходяться у фільтрувальному матеріалі (такого типу, наприклад, як описано у WO-Д2001/058319). Компонент (5), що може бути активований користувачем, може містити в собі компонент або речовину для зміни диму, наприклад, рідину, яка змінює смак диму після активації. Якщо компонент (5), що може активуватися користувачем, являє собою одну чи кілька ниток, вони можуть бути просочені рідиною, що змінює смак диму, або іншим матеріалом. Спільним для всіх цих можливостей є те, що відбудеться активація компоненту (5), який може активуватися користувачем, через стиснення, в результаті чого капсула ламається, або нитка(и) випускає(ють) матеріал, що змінює дим, або через скручування, це дає майже той самий ефект. Якщо активація відбувається шляхом скручування, фільтр (3) може являти собою два елементи, які можна скручувати один відносно другого, причому зусилля кручення прикладається до компонента (5), що може активуватися користувачем, для активації компонента. Як видно з фігур 1А та 1В, у склад даного винаходу також входить індикаційний компонент (7), що дає користувачу індикацію, що компонент (5), який може активуватися користувачем, вже активований. Індикаційний компонент (7) може являти собою, наприклад, одну (фігура 1А) або багато ниток (фігура 1В). На прикладі на фігурі 1А індикаційний компонент (7) являє собою окрему нитку, просочену речовиною, що змінює її колір, або барвником, та активується у присутності, але бажано, при контакті з речовиною, що змінює смак диму, яку виділяє компонент (5), що може активуватися користувачем. Альтернативно, він може бути активований тим же застосуванням сили, що використовується для активації компонента (5), що може бути активований користувачем. Нитка розташована таким чином, щоб бути видимою для користувача, і прокладається до ближнього кінця Зb фільтра (3), так що користувач може добре її бачити. Ззовні на фільтрі (3) можуть бути нанесені позначки (8) для позначення точного місця розташування компоненту (5), що може активуватися користувачем, та/або індикаційного компоненту (7), які добре видні користувачу. На прикладі на фігурі 1В індикаційний елемент являє собою нитки (7), зроблені з видимого матеріалу фільтру, і виділяються тільки на ближньому кінці Зb фільтру (3) в тому місці, де 2 UA 115549 C2 5 10 15 20 25 30 35 40 45 50 55 користувач звичайно торкається курильного виробу губами. Показана симетрична форма, якій можна віддати перевагу через зручність виробництва, хоча це не суттєво. Звісно, видимий матеріал можна замінити багатьма окремими нитками (як показано на фігурі 1А), для того, наприклад, щоб створити крапковий візерунок. В обох цих прикладах нитки являють собою індикаційний компонент (7), але їх неможливо замінити елементами, зробленими з паперу, нетканого матеріалу, пустотілого волокна чи тонкостінних трубок. У цих випадках може бути бажаним, особливо у випадку змочування індикаційного компоненту (7), змінювати його так, щоб в індикаційному компоненті (7) капілярна реакція проходила швидше, ніж в оточуючому фільтрувальному матеріалі, що забезпечує швидке спрацювання індикаційного компонента і якомога швидку індикацію користувачеві. На фігурі 2 наведено ряд видів ближнього кінця фільтру (3) згідно з цим винаходом, причому на кожному з яких показано альтернативне упорядкування індикаторів. На фігурі 2А показано 4 приклади індикаційних компонентів (7), на кожному з яких застосовуються окремі нитки, що проходять до ближнього кінця Зb фільтру 3. Вони варіюються від окремих порожніх ниток до багатьох твердих ниток. На фігурі 2В наведений ряд прикладів фігурних індикаційних компонентів (7), причому всі вони бажано мають симетричні форми для зручності виробництва, і всі вони можуть пролягати або не пролягати уздовж до ближнього кінця Зb фільтру 3, як буде описано нижче. На фігурі 2С наведено три приклади індикаційних компонентів (7), де плоскості матеріалу індикатору створені в фільтрі (3). Ці плоскості можна заглибити або не заглиблювати. Нарешті, на фігурі 2D показано ряд конфігурацій індикаційних компонентів (7) коронного типу або інших форм, де наповнювач оточує зовнішній індикаційний компонент, який теж зазвичай є симетричним, але може являти собою просте коло чи овал, або мати більш складну конфігурацію. На фігурах від 3 до 5В наведені приклади фільтру (3) згідно з даним винаходом, де всередині фільтру (3) є прилад для утримання рідини, що попереджає витікання з фільтру (3) рідини, яку виділяє компонент, що може активуватися користувачем, після його активації користувачем, та яка проходить крізь індикаційний компонент (7). На фігурі 3 показано ще один приклад даного винаходу, де показано захисний шар (10) поверх центральної частини індикаційного компоненту (7) для того, щоб будь-який змінюючий дим матеріал з компонента (5), що може активуватися користувачем, рухався у напрямку ближнього кінця (Зb) фільтру (3) якомога швидше. Захисний шар (10) може являти собою воскове покриття на індикаційному компоненті (7), або пластмасову оболонку чи інший герметичний компонент. На фігурі 4А показана подібна конфігурація коронного типу, де наведений зовнішній захисний шар матеріалу (10) під мундштучним папером (4) для попередження протікання рідини на мундштучний папір (4) та його пошкодження. Сам по собі, мундштучний папір (4) також може діяти як зовнішній захисний шар для попередження протікання рідини на зовнішню поверхню паперу та змочування пальців користувача. Мундштучний папір (4) також може бути принаймні частково прозорим, що покращує видимість індикаційного компонента (7) з боків фільтру (3), а не тільки на його ближньому кінці (Зb). На фігурі 4В показано вид збоку у бічному розрізі ще однієї конфігурації, де фільтр (3) містить в собі обгорточний папір (11), а індикаційний компонент (7) знаходиться всередині обгорточного паперу. На фігурі 4В індикаційний компонент (7) являє собою ряд ниток, що знаходяться всередині обгорточного паперу (11), але було б дуже добре, коли б цей обгорточний папір (11) можна було б зробити з матеріалу, що може забезпечити необхідну функціональність індикатора, або обгорточний виготовити папір для фільтрів (11) з внутрішньою або зовнішньою поверхнею з індикаторного матеріалу, що дозволить користувачу добре бачити стан приладу, який після активації компонента (5), який може бути активований користувачем, забезпечує користувача такою ж індикацією, що і в інших прикладах. В цьому прикладі мундштучний папір (4) дозволяє краще бачити індикаційний компонент (7) збоку обгорточного паперу (11). На фігурах 5А та 5В показано конфігурації, де індикаційний компонент (7) заглиблений з ближнього кінця (Зb) фільтру (3) і не дістає до цього кінця, але його видно користувачеві, і це допомагає попередити витікання з фільтру (3) рідини, що проходить крізь нитки. На фігурі 5А індикаційний компонент (7) поглиблений з ближнього кінця 3b, а на фігурі 5В наведене кінцеве ущільнення (12), зроблене з матеріалу, що не пропускає крізь себе рідину, наприклад, з воску або розплавлених ниток, яке герметизує кінець та дозволяє користувачу бачити зміну контрасту або кольору нитки індикаційного (7). 3 UA 115549 C2 5 10 15 20 25 30 35 На фігурі 6 показана альтернативна конфігурація фільтру 3 даного винаходу, в якому компонент (5), що може активуватися користувачем, являє собою капсулу (14), розташовану усередині нитки (13) у конфігурації типу "носка" таким чином, що при активації рідина легко втягується в нього, забезпечуючи індикацію. На фігурі 7 показані різноманітні види капсул (14), які можна додати у фільтрувальний матеріал, а потім порізати на окремі фільтри згідно з цим винаходом. Конфігурація типу "носку" також може допомогти уникнути випадкове ушкодження капсули (14) під час її розміщення всередині фільтру при виробництві. На фігурах 8А та 8В показана альтернативна конфігурація, де речовина, що змінює дим, знаходиться усередині компонента (5), який може активуватися користувачем, що має вигляд пакетику (15), призначеного для здавлювання, до якого приєднана(ні) одна чи багато затичок або клапанів (16). Вони активуються здавлюванням пакетику (15), з якого виходить речовина, що змінює дим, і рухається крізь затички та клапани у напрямку індикаційного компоненту (7), зробленого, наприклад, з однієї або більше ниток. Якщо у складі курильного виробу (1) є фільтр (3), біля тютюну можна помістити додатковий фільтр, зроблений зі звичайного, добре відомого фільтрувального матеріалу. У деяких випадках може бути бажаним застосовувати індикаційний компонент (7), що показує ступінь активації компоненту (5), що може активуватися користувачем. Наприклад, відомо, що для компонентів (5), які можуть активуватися користувачем, потрібна не тільки активація, а й постійний тиск для вивільнення ароматизаторів, які вони містять в собі. Наприклад, користувачу може знадобитися тиснути довгий час для вивільнення речовини, що змінює дим, наприклад, рідини, з компонента (5), що може активуватися користувачем. У такому разі, можна створити таку конфігурацію індикаційного компоненту (7), яка змінюватиме контраст або колір, залежно від кількості рідини, яка надходить до нього від компонента (5), що може активуватися користувачем, для індикації ступеня активації. Альтернативно, якщо використовується кілька індикаційних компонентів (7), їх конфігурація може бути такою, що кількість таких компонентів, активованих компонентом (5), що може бути активований користувачем, залежить від ступеню активації компоненту (5), що може активуватися користувачем. У всіх цих прикладах нитка, що діє як індикатор (7), може мати таку структуру, що буде спроможною швидко виводити на поверхню будь-яку речовину, що змінює дим, де його зможе бачити користувач. Це забезпечує швидку індикацію активації. Завдяки такій конфігурації фільтру даного винаходу стає можливою конфігурація фільтру (3) з компонентом (5), що може активуватися користувачем, при якій змінюється враження від куріння, але разом з тим користувачеві надається певність у тому, що активація відбулася у простий і ефективний спосіб, що не залежить від компоненту і матеріалу, використаного для зміни цього враження від куріння. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Фільтр для курильного виробу, що містить фільтрувальний матеріал та компонент, що активується користувачем, призначений для зміни диму, що проходить крізь фільтр, причому цей фільтр містить індикаційний компонент для взаємодії з компонентом, що може активуватися користувачем, і показує, що користувач активував компонент, що може бути активований користувачем, в якому є засіб для утримування рідини, що попереджає її витікання з фільтра, коли вона проходить крізь індикаційний компонент. 2. Фільтр згідно з пунктом 1, в якому компонент, що може активуватися користувачем, є засобом ароматизації диму. 3. Фільтр згідно з пунктами 1 або 2, в якому компонент, що може активуватися користувачем, являє собою капсулу або нитку. 4. Фільтр згідно з будь-яким з пунктів 1 або 3, в якому індикаційний компонент являє собою нитку. 5. Фільтр згідно з пунктом 4, в якому індикатор просочений матеріалом, що виділяється, коли користувач активує компонент, що може активуватися користувачем. 6. Фільтр згідно з пунктом 5, в якому активація індикаційного компонента відбувається через змочування нитки рідиною, яку виділяє компонент, що може активуватися користувачем. 7. Фільтр згідно за будь-яким з пунктів 1-6, виконаний таким чином, що активація компонента, що може активуватися користувачем, відбувається шляхом натискання на фільтр з боків, або через застосування до нього радіальної скручувальної сили. 4 UA 115549 C2 5 10 8. Фільтр згідно за будь-яким з пунктів 1-7, в якому індикаційний компонент розміщають так, що він розташовується принаймні навколо частини зовнішнього краю фільтра. 9. Фільтр згідно за будь-яким з пунктів 1-7, в якому індикаційний компонент розташований на ближньому кінці фільтра, що прилягає до того місця, якого користувач торкається губами при застосуванні. 10. Фільтр згідно за будь-яким з попередніх пунктів, в якому компонент, що може бути активований користувачем, оточений матеріалом до його розміщення у фільтрувальному компоненті, причому цей матеріал є часткою індикаційного компонента. 11. Фільтр згідно за будь-яким з попередніх пунктів, в якому індикаційний компонент зроблений таким чином, що показує ступінь активації компонента, що може активуватися користувачем. 12. Фільтр згідно за будь-яким з попередніх пунктів, що містить обгортку, що оточує фільтрувальний матеріал, причому індикаційний компонент знаходиться на поверхні чи усередині обгортки. 13. Курильний виріб, що містить фільтр згідно за будь-яким з пунктів 1-12. 5 UA 115549 C2 6 UA 115549 C2 7 UA 115549 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
ДивитисяДодаткова інформація
Назва патенту англійськоюSmoking article filter
Автори англійськоюMcLaughlin, David
Автори російськоюМакЛауглин Дэвид
МПК / Мітки
Мітки: виробу, курильного, фільтр
