Упаковка для рідини

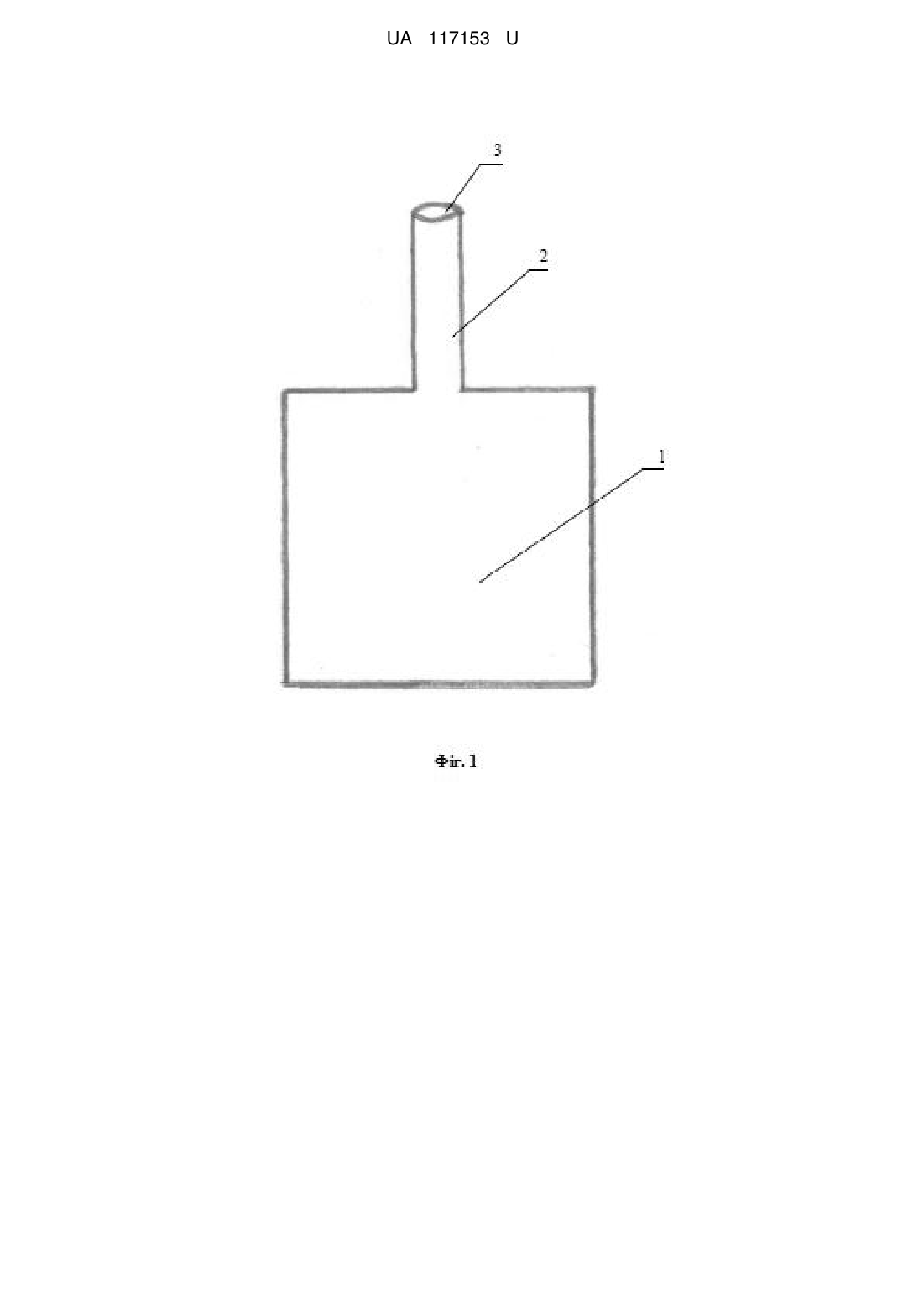

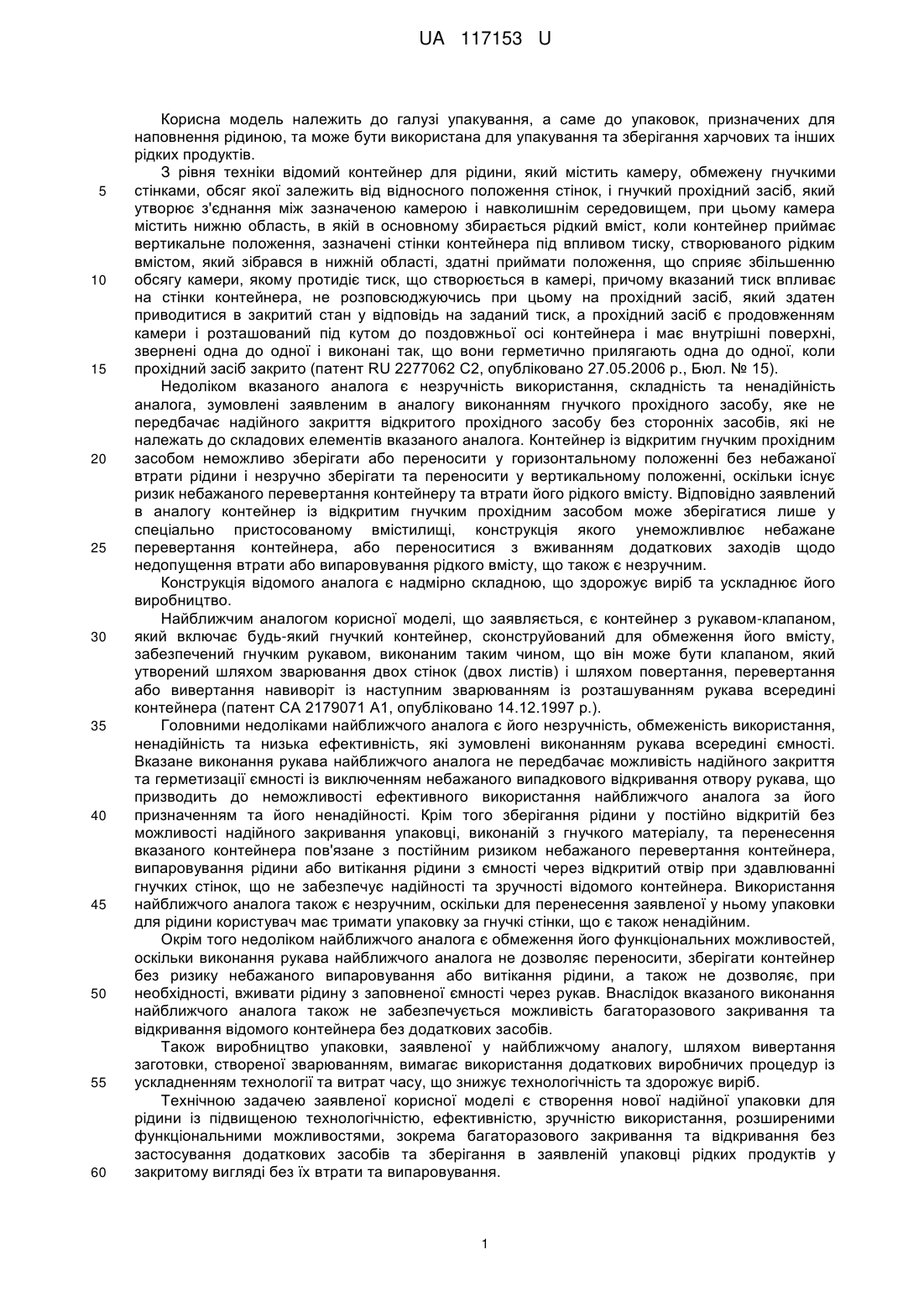

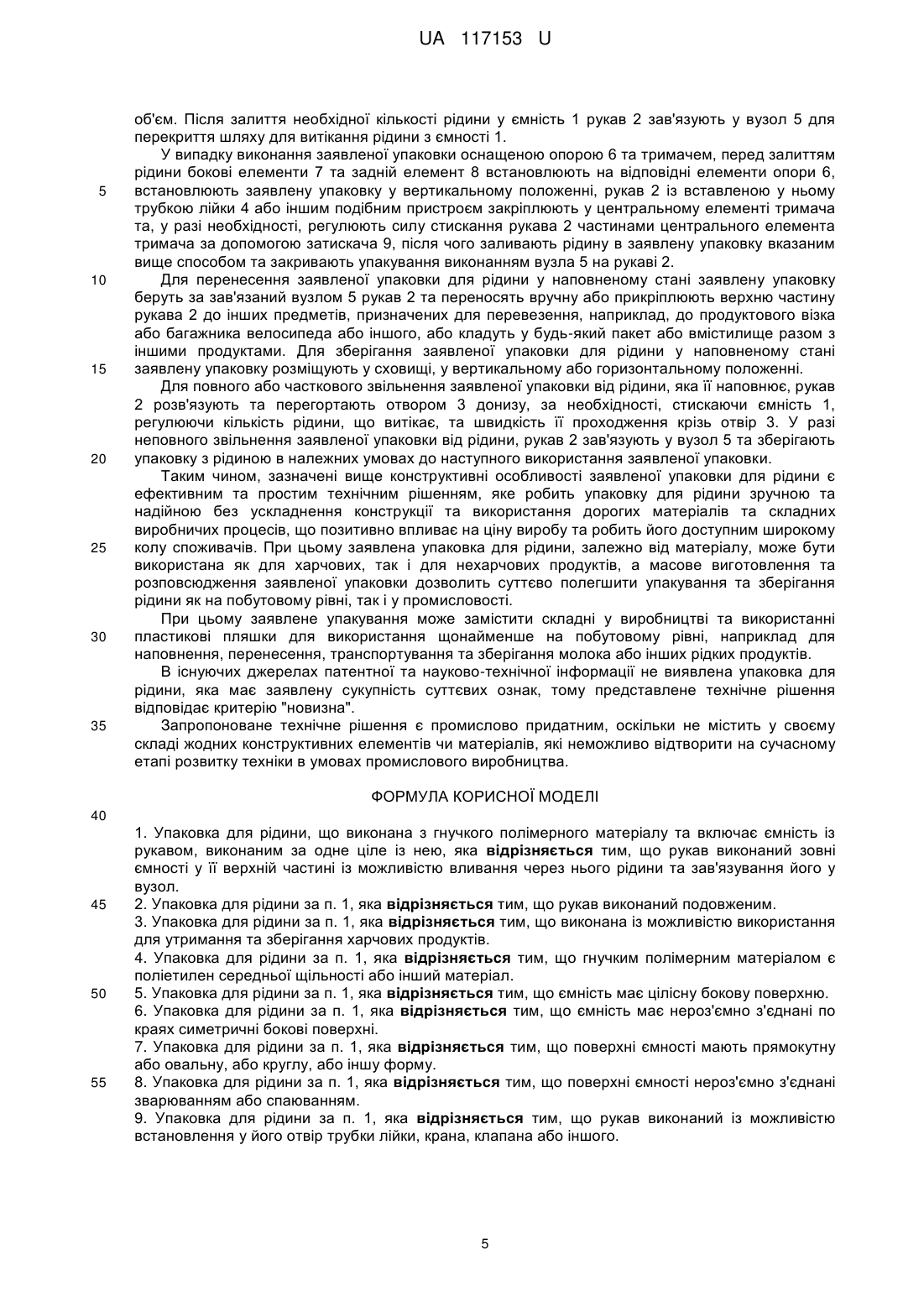

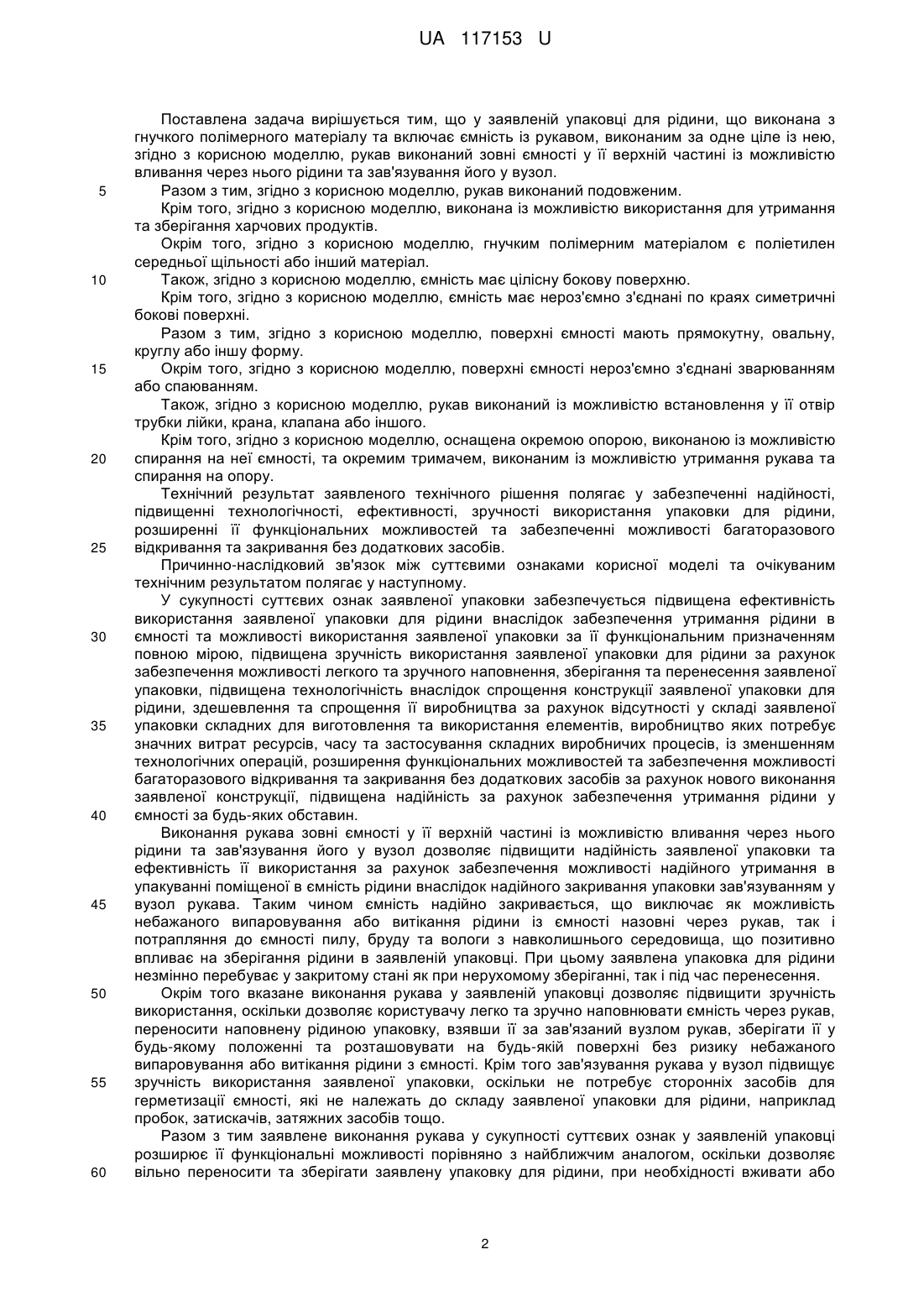

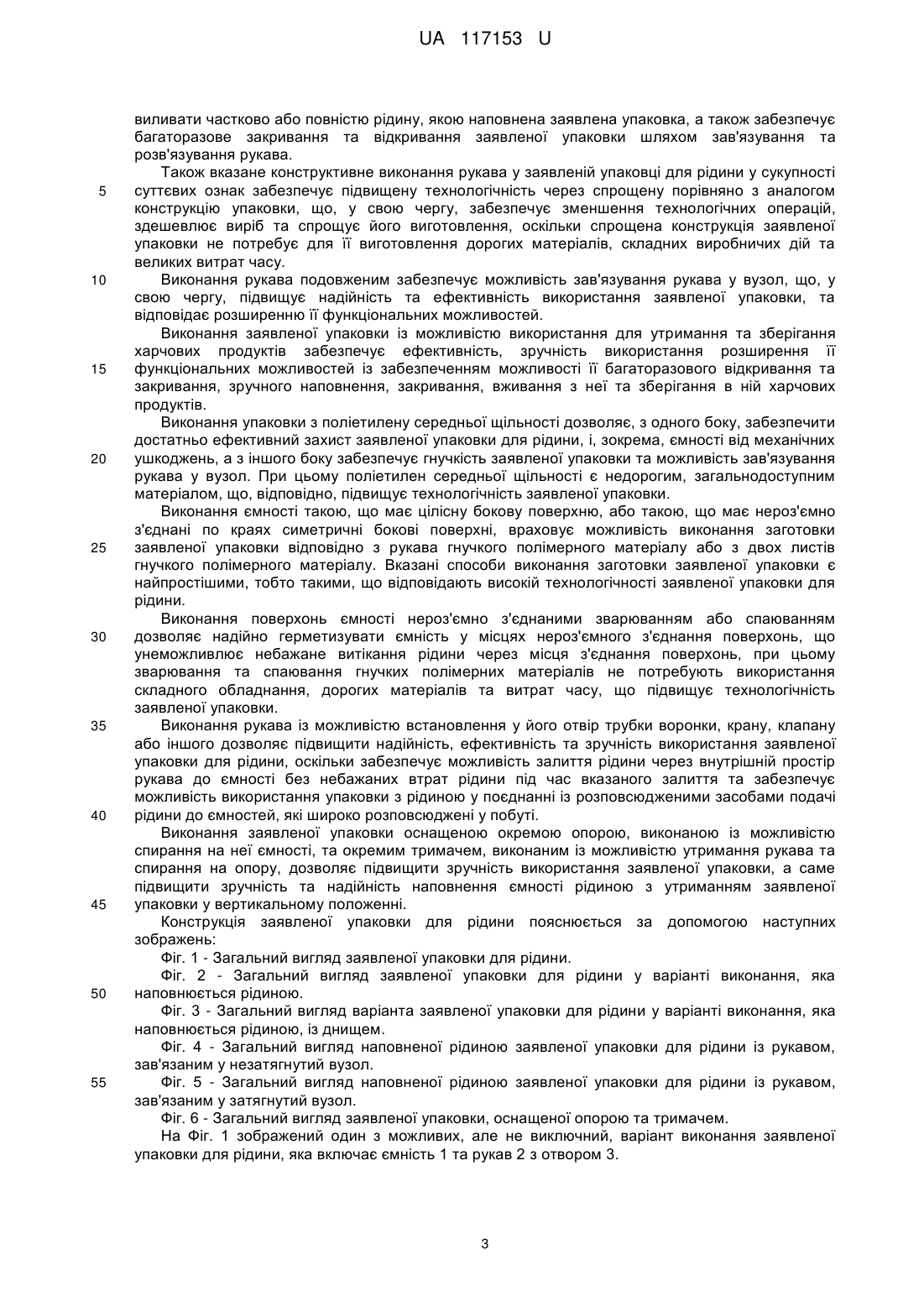

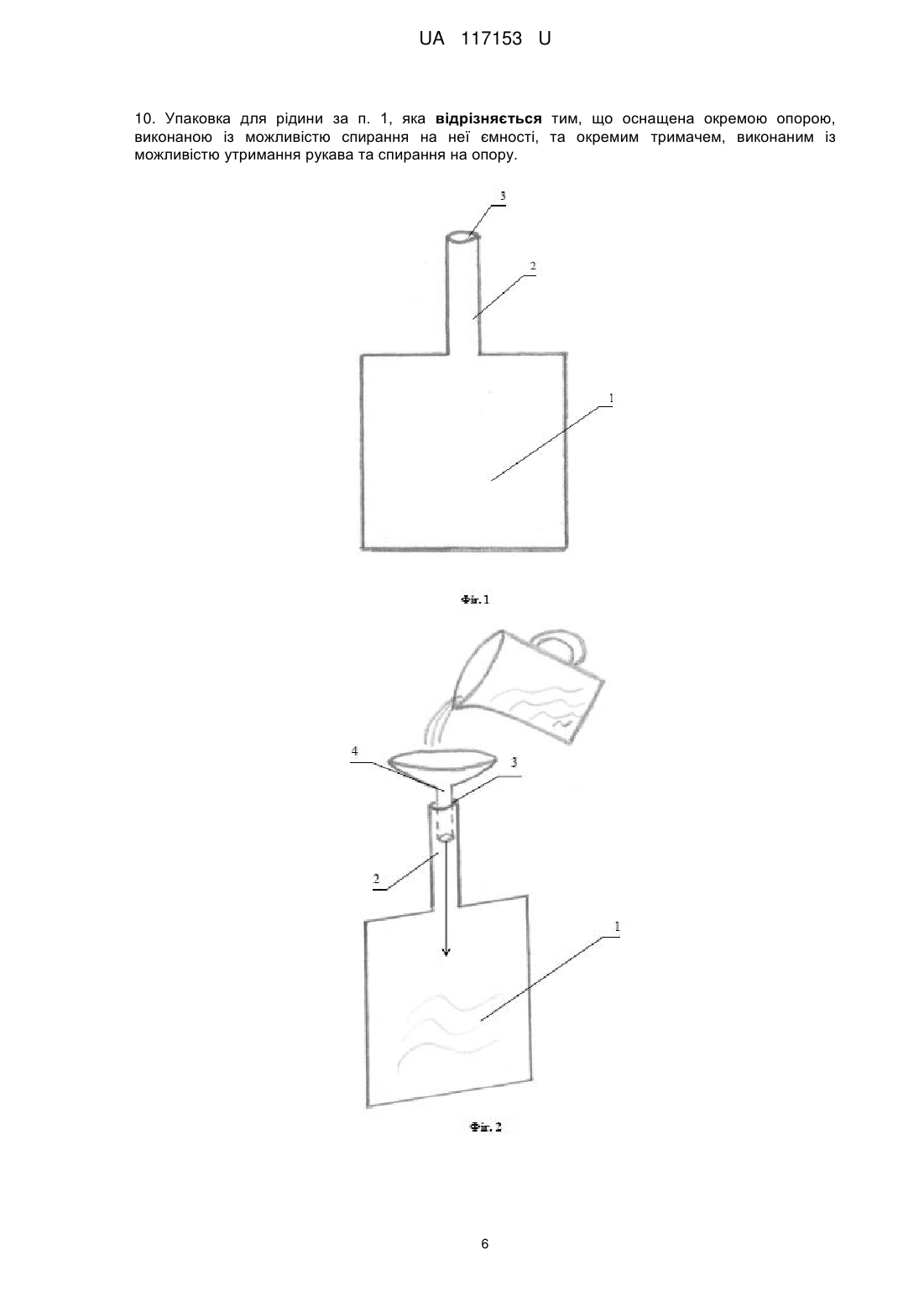

Реферат: Упаковка для рідини виконана з гнучкого полімерного матеріалу та включає ємність із рукавом, виконаним за одне ціле із нею. Рукав виконаний зовні ємності у її верхній частині із можливістю вливання через нього рідини та зав'язування його у вузол. UA 117153 U (54) УПАКОВКА ДЛЯ РІДИНИ UA 117153 U UA 117153 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі упакування, а саме до упаковок, призначених для наповнення рідиною, та може бути використана для упакування та зберігання харчових та інших рідких продуктів. З рівня техніки відомий контейнер для рідини, який містить камеру, обмежену гнучкими стінками, обсяг якої залежить від відносного положення стінок, і гнучкий прохідний засіб, який утворює з'єднання між зазначеною камерою і навколишнім середовищем, при цьому камера містить нижню область, в якій в основному збирається рідкий вміст, коли контейнер приймає вертикальне положення, зазначені стінки контейнера під впливом тиску, створюваного рідким вмістом, який зібрався в нижній області, здатні приймати положення, що сприяє збільшенню обсягу камери, якому протидіє тиск, що створюється в камері, причому вказаний тиск впливає на стінки контейнера, не розповсюджуючись при цьому на прохідний засіб, який здатен приводитися в закритий стан у відповідь на заданий тиск, а прохідний засіб є продовженням камери і розташований під кутом до поздовжньої осі контейнера і має внутрішні поверхні, звернені одна до одної і виконані так, що вони герметично прилягають одна до одної, коли прохідний засіб закрито (патент RU 2277062 С2, опубліковано 27.05.2006 р., Бюл. № 15). Недоліком вказаного аналога є незручність використання, складність та ненадійність аналога, зумовлені заявленим в аналогу виконанням гнучкого прохідного засобу, яке не передбачає надійного закриття відкритого прохідного засобу без сторонніх засобів, які не належать до складових елементів вказаного аналога. Контейнер із відкритим гнучким прохідним засобом неможливо зберігати або переносити у горизонтальному положенні без небажаної втрати рідини і незручно зберігати та переносити у вертикальному положенні, оскільки існує ризик небажаного перевертання контейнеру та втрати його рідкого вмісту. Відповідно заявлений в аналогу контейнер із відкритим гнучким прохідним засобом може зберігатися лише у спеціально пристосованому вмістилищі, конструкція якого унеможливлює небажане перевертання контейнера, або переноситися з вживанням додаткових заходів щодо недопущення втрати або випаровування рідкого вмісту, що також є незручним. Конструкція відомого аналога є надмірно складною, що здорожує виріб та ускладнює його виробництво. Найближчим аналогом корисної моделі, що заявляється, є контейнер з рукавом-клапаном, який включає будь-який гнучкий контейнер, сконструйований для обмеження його вмісту, забезпечений гнучким рукавом, виконаним таким чином, що він може бути клапаном, який утворений шляхом зварювання двох стінок (двох листів) і шляхом повертання, перевертання або вивертання навиворіт із наступним зварюванням із розташуванням рукава всередині контейнера (патент CA 2179071 A1, опубліковано 14.12.1997 р.). Головними недоліками найближчого аналога є його незручність, обмеженість використання, ненадійність та низька ефективність, які зумовлені виконанням рукава всередині ємності. Вказане виконання рукава найближчого аналога не передбачає можливість надійного закриття та герметизації ємності із виключенням небажаного випадкового відкривання отвору рукава, що призводить до неможливості ефективного використання найближчого аналога за його призначенням та його ненадійності. Крім того зберігання рідини у постійно відкритій без можливості надійного закривання упаковці, виконаній з гнучкого матеріалу, та перенесення вказаного контейнера пов'язане з постійним ризиком небажаного перевертання контейнера, випаровування рідини або витікання рідини з ємності через відкритий отвір при здавлюванні гнучких стінок, що не забезпечує надійності та зручності відомого контейнера. Використання найближчого аналога також є незручним, оскільки для перенесення заявленої у ньому упаковки для рідини користувач має тримати упаковку за гнучкі стінки, що є також ненадійним. Окрім того недоліком найближчого аналога є обмеження його функціональних можливостей, оскільки виконання рукава найближчого аналога не дозволяє переносити, зберігати контейнер без ризику небажаного випаровування або витікання рідини, а також не дозволяє, при необхідності, вживати рідину з заповненої ємності через рукав. Внаслідок вказаного виконання найближчого аналога також не забезпечується можливість багаторазового закривання та відкривання відомого контейнера без додаткових засобів. Також виробництво упаковки, заявленої у найближчому аналогу, шляхом вивертання заготовки, створеної зварюванням, вимагає використання додаткових виробничих процедур із ускладненням технології та витрат часу, що знижує технологічність та здорожує виріб. Технічною задачею заявленої корисної моделі є створення нової надійної упаковки для рідини із підвищеною технологічністю, ефективністю, зручністю використання, розширеними функціональними можливостями, зокрема багаторазового закривання та відкривання без застосування додаткових засобів та зберігання в заявленій упаковці рідких продуктів у закритому вигляді без їх втрати та випаровування. 1 UA 117153 U 5 10 15 20 25 30 35 40 45 50 55 60 Поставлена задача вирішується тим, що у заявленій упаковці для рідини, що виконана з гнучкого полімерного матеріалу та включає ємність із рукавом, виконаним за одне ціле із нею, згідно з корисною моделлю, рукав виконаний зовні ємності у її верхній частині із можливістю вливання через нього рідини та зав'язування його у вузол. Разом з тим, згідно з корисною моделлю, рукав виконаний подовженим. Крім того, згідно з корисною моделлю, виконана із можливістю використання для утримання та зберігання харчових продуктів. Окрім того, згідно з корисною моделлю, гнучким полімерним матеріалом є поліетилен середньої щільності або інший матеріал. Також, згідно з корисною моделлю, ємність має цілісну бокову поверхню. Крім того, згідно з корисною моделлю, ємність має нероз'ємно з'єднані по краях симетричні бокові поверхні. Разом з тим, згідно з корисною моделлю, поверхні ємності мають прямокутну, овальну, круглу або іншу форму. Окрім того, згідно з корисною моделлю, поверхні ємності нероз'ємно з'єднані зварюванням або спаюванням. Також, згідно з корисною моделлю, рукав виконаний із можливістю встановлення у її отвір трубки лійки, крана, клапана або іншого. Крім того, згідно з корисною моделлю, оснащена окремою опорою, виконаною із можливістю спирання на неї ємності, та окремим тримачем, виконаним із можливістю утримання рукава та спирання на опору. Технічний результат заявленого технічного рішення полягає у забезпеченні надійності, підвищенні технологічності, ефективності, зручності використання упаковки для рідини, розширенні її функціональних можливостей та забезпеченні можливості багаторазового відкривання та закривання без додаткових засобів. Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі та очікуваним технічним результатом полягає у наступному. У сукупності суттєвих ознак заявленої упаковки забезпечується підвищена ефективність використання заявленої упаковки для рідини внаслідок забезпечення утримання рідини в ємності та можливості використання заявленої упаковки за її функціональним призначенням повною мірою, підвищена зручність використання заявленої упаковки для рідини за рахунок забезпечення можливості легкого та зручного наповнення, зберігання та перенесення заявленої упаковки, підвищена технологічність внаслідок спрощення конструкції заявленої упаковки для рідини, здешевлення та спрощення її виробництва за рахунок відсутності у складі заявленої упаковки складних для виготовлення та використання елементів, виробництво яких потребує значних витрат ресурсів, часу та застосування складних виробничих процесів, із зменшенням технологічних операцій, розширення функціональних можливостей та забезпечення можливості багаторазового відкривання та закривання без додаткових засобів за рахунок нового виконання заявленої конструкції, підвищена надійність за рахунок забезпечення утримання рідини у ємності за будь-яких обставин. Виконання рукава зовні ємності у її верхній частині із можливістю вливання через нього рідини та зав'язування його у вузол дозволяє підвищити надійність заявленої упаковки та ефективність її використання за рахунок забезпечення можливості надійного утримання в упакуванні поміщеної в ємність рідини внаслідок надійного закривання упаковки зав'язуванням у вузол рукава. Таким чином ємність надійно закривається, що виключає як можливість небажаного випаровування або витікання рідини із ємності назовні через рукав, так і потрапляння до ємності пилу, бруду та вологи з навколишнього середовища, що позитивно впливає на зберігання рідини взаявленій упаковці. При цьому заявлена упаковка для рідини незмінно перебуває у закритому стані як при нерухомому зберіганні, так і під час перенесення. Окрім того вказане виконання рукава у заявленій упаковці дозволяє підвищити зручність використання, оскільки дозволяє користувачу легко та зручно наповнювати ємність через рукав, переносити наповнену рідиною упаковку, взявши її за зав'язаний вузлом рукав, зберігати її у будь-якому положенні та розташовувати на будь-якій поверхні без ризику небажаного випаровування або витікання рідини з ємності. Крім того зав'язування рукава у вузол підвищує зручність використання заявленої упаковки, оскільки не потребує сторонніх засобів для герметизації ємності, які не належать до складу заявленої упаковки для рідини, наприклад пробок, затискачів, затяжних засобів тощо. Разом з тим заявлене виконання рукава у сукупності суттєвих ознак у заявленій упаковці розширює її функціональні можливості порівняно з найближчим аналогом, оскільки дозволяє вільно переносити та зберігати заявлену упаковку для рідини, при необхідності вживати або 2 UA 117153 U 5 10 15 20 25 30 35 40 45 50 55 виливати частково або повністю рідину, якою наповнена заявлена упаковка, а також забезпечує багаторазове закривання та відкривання заявленої упаковки шляхом зав'язування та розв'язування рукава. Також вказане конструктивне виконання рукава у заявленій упаковці для рідини у сукупності суттєвих ознак забезпечує підвищену технологічність через спрощену порівняно з аналогом конструкцію упаковки, що, у свою чергу, забезпечує зменшення технологічних операцій, здешевлює виріб та спрощує його виготовлення, оскільки спрощена конструкція заявленої упаковки не потребує для її виготовлення дорогих матеріалів, складних виробничих дій та великих витрат часу. Виконання рукава подовженим забезпечує можливість зав'язування рукава у вузол, що, у свою чергу, підвищує надійність та ефективність використання заявленої упаковки, та відповідає розширенню її функціональних можливостей. Виконання заявленої упаковки із можливістю використання для утримання та зберігання харчових продуктів забезпечує ефективність, зручність використання розширення її функціональних можливостей із забезпеченням можливості її багаторазового відкривання та закривання, зручного наповнення, закривання, вживання з неї та зберігання в ній харчових продуктів. Виконання упаковки з поліетилену середньої щільності дозволяє, з одного боку, забезпечити достатньо ефективний захист заявленої упаковки для рідини, і, зокрема, ємності від механічних ушкоджень, а з іншого боку забезпечує гнучкість заявленої упаковки та можливість зав'язування рукава у вузол. При цьому поліетилен середньої щільності є недорогим, загальнодоступним матеріалом, що, відповідно, підвищує технологічність заявленої упаковки. Виконання ємності такою, що має цілісну бокову поверхню, або такою, що має нероз'ємно з'єднані по краях симетричні бокові поверхні, враховує можливість виконання заготовки заявленої упаковки відповідно з рукава гнучкого полімерного матеріалу або з двох листів гнучкого полімерного матеріалу. Вказані способи виконання заготовки заявленої упаковки є найпростішими, тобто такими, що відповідають високій технологічності заявленої упаковки для рідини. Виконання поверхонь ємності нероз'ємно з'єднаними зварюванням або спаюванням дозволяє надійно герметизувати ємність у місцях нероз'ємного з'єднання поверхонь, що унеможливлює небажане витікання рідини через місця з'єднання поверхонь, при цьому зварювання та спаювання гнучких полімерних матеріалів не потребують використання складного обладнання, дорогих матеріалів та витрат часу, що підвищує технологічність заявленої упаковки. Виконання рукава із можливістю встановлення у його отвір трубки воронки, крану, клапану або іншого дозволяє підвищити надійність, ефективність та зручність використання заявленої упаковки для рідини, оскільки забезпечує можливість залиття рідини через внутрішній простір рукава до ємності без небажаних втрат рідини під час вказаного залиття та забезпечує можливість використання упаковки з рідиною у поєднанні із розповсюдженими засобами подачі рідини до ємностей, які широко розповсюджені у побуті. Виконання заявленої упаковки оснащеною окремою опорою, виконаною із можливістю спирання на неї ємності, та окремим тримачем, виконаним із можливістю утримання рукава та спирання на опору, дозволяє підвищити зручність використання заявленої упаковки, а саме підвищити зручність та надійність наповнення ємності рідиною з утриманням заявленої упаковки у вертикальному положенні. Конструкція заявленої упаковки для рідини пояснюється за допомогою наступних зображень: Фіг. 1 - Загальний вигляд заявленої упаковки для рідини. Фіг. 2 - Загальний вигляд заявленої упаковки для рідини у варіанті виконання, яка наповнюється рідиною. Фіг. 3 - Загальний вигляд варіанта заявленої упаковки для рідини у варіанті виконання, яка наповнюється рідиною, із днищем. Фіг. 4 - Загальний вигляд наповненої рідиною заявленої упаковки для рідини із рукавом, зав'язаним у незатягнутий вузол. Фіг. 5 - Загальний вигляд наповненої рідиною заявленої упаковки для рідини із рукавом, зав'язаним у затягнутий вузол. Фіг. 6 - Загальний вигляд заявленої упаковки, оснащеної опорою та тримачем. На Фіг. 1 зображений один з можливих, але не виключний, варіант виконання заявленої упаковки для рідини, яка включає ємність 1 та рукав 2 з отвором 3. 3 UA 117153 U 5 10 15 20 25 30 35 40 45 50 55 Ємність 1 виконана з гнучкого полімерного матеріалу, призначеного для виконання ємностей, упакування для харчових продуктів або інших продуктів відповідно, та за одне ціле з рукавом 2. Ємність 1 може мати цілісну бокову поверхню, наприклад виконана із трубчастої заготовки, зокрема поліетиленової панчохи, або нероз'ємно з'єднані по краях симетричні бокові поверхні, а поверхні ємності 1 можуть мають прямокутну, овальну, круглу або іншу форму. У зображеному варіанті виконання заявленої упаковки поверхні ємності 1 мають прямокутну форму. Також поверхні ємності 1 можуть бути нероз'ємно з'єднані зварюванням або спаюванням. Разом з тим поверхні ємності 1 можуть бути нероз'ємно з'єднані за допомогою клею, застібок або іншого у варіантах виконання. У переважному варіанті виконання ємність 1 виконана з поліетилену середньої щільності. Разом з тим ємність 1 може бути виконана з іншого гнучкого полімерного матеріалу із урахуванням властивостей рідини, яку планують зберігати або переносити в заявленій упаковці. Зокрема ємність 1 може бути виконана із можливістю використання для утримання та зберігання харчових продуктів. Рукав 2 з отвором 3 виконаний зовні ємності 1 у її верхній частині, переважно зверху із можливістю зав'язування його у вузол. Рукав 2 може бути виконаний подовженим та із можливістю встановлення у його отвір 3 трубки лійки, крана, клапана або іншого. У зображеному варіанті виконання заявленої упаковки рукав 2 виконаний у вигляді прямої циліндричної трубки однакового діаметра по усій довжині, проте може бути виконаний розширеним у нижній частині або з розширеним отвором 3. У переважному варіанті виконання рукав 2 виконаний з поліетилену середньої щільності. Разом з тим рукав 2 може бути з іншого гнучкого полімерного матеріалу із урахуванням властивостей рідини, яку планують зберігати або переносити в заявленій упаковці. На Фіг. 2 та Фіг. 3 зображені можливі, але не виключні, варіанти виконання заявленої упаковки для рідини, яка наповнюється рідиною за допомогою лійки 4. У зображеному на Фіг. 2 варіанті виконання заявленої упаковки ємність 1 має нероз'ємно з'єднані по краях симетричні бокові поверхні, а рукав 2 виконаний із можливістю встановлення у її отвір 3 трубки лійки 4. У зображеному на Фіг. 3 варіанті виконання заявленої упаковки ємність 1 також виконана із днищем. На Фіг. 4 та Фіг. 5 зображений один з можливих, але не виключний, варіант виконання заявленої упаковки для рідини, ємність 1 якої наповнена рідиною, а рукав 2 зав'язаний у вузол 5. На Фіг. 6 зображений один з можливих, але не виключний, варіант виконання заявленої упаковки для рідини, яка оснащена окремою опорою 6, виконаною із можливістю спирання на неї ємності, та окремим тримачем, виконаним із можливістю утримання рукава та спирання на опору 6. Можливе також виконання опори 6 і тримача з'єднаними між собою. У зображеному варіанті виконання заявленої упаковки опора 6 виконана у вигляді трьох з'єднаних між собою прямокутних елементів, які виконані з можливістю встановлення у вертикальному положенні. Також відповідно до зображеного на Фіг. 5 варіанту виконання заявленої упаковки для рідини тримач включає два бокових елемента 7, які спираються на верхні краї бокових стінок опори 6, задній елемент 8, який виконаний із затискачем 9 та спирається на верхній край задньої стінки опори 6, та центральний елемент, в якому закріплений рукав 2 із вставленою у ній трубкою воронки 4. Разом з тим опора 6 та тримач можуть бути виконані іншої форми та, відповідно, можуть бути використані за призначенням іншим способом, наприклад з поєднанням елементів опори 6 та тримача між собою або фіксацією тримача на опорі 6. Заявлену упаковку для рідини виготовляють та використовують наступним чином. З гнучкого полімерного матеріалу, наприклад з панчохи гнучкого полімерного матеріалу або декількох окремих листів гнучкого полімерного матеріалу, шляхом вирізання або іншим способом виготовляють заготовку, яка складається з поверхонь ємності 1 та рукава 2. Далі крайові частини поверхонь ємності 1 та рукава 2 нероз'ємно з'єднують зварюванням, спаюванням, склеюванням або іншим способом таким чином, щоб роз'єднаними лишилися виключно верхні крайові частини поверхні рукава 2, які є краями отвору 3. Після цього заявлену упаковку для рідини можливо використовувати для наповнення рідиною, зберігання та перенесення рідини. Для цього у рукав 2 крізь отвір 3 безпосередньо або через спеціальний засіб, наприклад лійку 4, заливають рідину з урахуванням виду гнучкого полімерного матеріалу, з якого виконана заявлена упаковка для рідини. Рідина, потрапляючи крізь отвір 3 рукава 2 до ємності 1, розширює простір між поверхнями ємності 1 та заповнює її 4 UA 117153 U 5 10 15 20 25 30 35 об'єм. Після залиття необхідної кількості рідини у ємність 1 рукав 2 зав'язують у вузол 5 для перекриття шляху для витікання рідини з ємності 1. У випадку виконання заявленої упаковки оснащеною опорою 6 та тримачем, перед залиттям рідини бокові елементи 7 та задній елемент 8 встановлюють на відповідні елементи опори 6, встановлюють заявлену упаковку у вертикальному положенні, рукав 2 із вставленою у ньому трубкою лійки 4 або іншим подібним пристроєм закріплюють у центральному елементі тримача та, у разі необхідності, регулюють силу стискання рукава 2 частинами центрального елемента тримача за допомогою затискача 9, після чого заливають рідину в заявлену упаковку вказаним вище способом та закривають упакування виконанням вузла 5 на рукаві 2. Для перенесення заявленої упаковки для рідини у наповненому стані заявлену упаковку беруть за зав'язаний вузлом 5 рукав 2 та переносять вручну або прикріплюють верхню частину рукава 2 до інших предметів, призначених для перевезення, наприклад, до продуктового візка або багажника велосипеда або іншого, або кладуть у будь-який пакет або вмістилище разом з іншими продуктами. Для зберігання заявленої упаковки для рідини у наповненому стані заявлену упаковку розміщують у сховищі, у вертикальному або горизонтальному положенні. Для повного або часткового звільнення заявленої упаковки від рідини, яка її наповнює, рукав 2 розв'язують та перегортають отвором 3 донизу, за необхідності, стискаючи ємність 1, регулюючи кількість рідини, що витікає, та швидкість її проходження крізь отвір 3. У разі неповного звільнення заявленої упаковки від рідини, рукав 2 зав'язують у вузол 5 та зберігають упаковку з рідиною в належних умовах до наступного використання заявленої упаковки. Таким чином, зазначені вище конструктивні особливості заявленої упаковки для рідини є ефективним та простим технічним рішенням, яке робить упаковку для рідини зручною та надійною без ускладнення конструкції та використання дорогих матеріалів та складних виробничих процесів, що позитивно впливає на ціну виробу та робить його доступним широкому колу споживачів. При цьому заявлена упаковка для рідини, залежно від матеріалу, може бути використана як для харчових, так і для нехарчових продуктів, а масове виготовлення та розповсюдження заявленої упаковки дозволить суттєво полегшити упакування та зберігання рідини як на побутовому рівні, так і у промисловості. При цьому заявлене упакування може замістити складні у виробництві та використанні пластикові пляшки для використання щонайменше на побутовому рівні, наприклад для наповнення, перенесення, транспортування та зберігання молока або інших рідких продуктів. В існуючих джерелах патентної та науково-технічної інформації не виявлена упаковка для рідини, яка має заявлену сукупність суттєвих ознак, тому представлене технічне рішення відповідає критерію "новизна". Запропоноване технічне рішення є промислово придатним, оскільки не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо відтворити на сучасному етапі розвитку техніки в умовах промислового виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Упаковка для рідини, що виконана з гнучкого полімерного матеріалу та включає ємність із рукавом, виконаним за одне ціле із нею, яка відрізняється тим, що рукав виконаний зовні ємності у її верхній частині із можливістю вливання через нього рідини та зав'язування його у вузол. 2. Упаковка для рідини за п. 1, яка відрізняється тим, що рукав виконаний подовженим. 3. Упаковка для рідини за п. 1, яка відрізняється тим, що виконана із можливістю використання для утримання та зберігання харчових продуктів. 4. Упаковка для рідини за п. 1, яка відрізняється тим, що гнучким полімерним матеріалом є поліетилен середньої щільності або інший матеріал. 5. Упаковка для рідини за п. 1, яка відрізняється тим, що ємність має цілісну бокову поверхню. 6. Упаковка для рідини за п. 1, яка відрізняється тим, що ємність має нероз'ємно з'єднані по краях симетричні бокові поверхні. 7. Упаковка для рідини за п. 1, яка відрізняється тим, що поверхні ємності мають прямокутну або овальну, або круглу, або іншу форму. 8. Упаковка для рідини за п. 1, яка відрізняється тим, що поверхні ємності нероз'ємно з'єднані зварюванням або спаюванням. 9. Упаковка для рідини за п. 1, яка відрізняється тим, що рукав виконаний із можливістю встановлення у його отвір трубки лійки, крана, клапана або іншого. 5 UA 117153 U 10. Упаковка для рідини за п. 1, яка відрізняється тим, що оснащена окремою опорою, виконаною із можливістю спирання на неї ємності, та окремим тримачем, виконаним із можливістю утримання рукава та спирання на опору. 6 UA 117153 U 7 UA 117153 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
