Багатошарова стіна

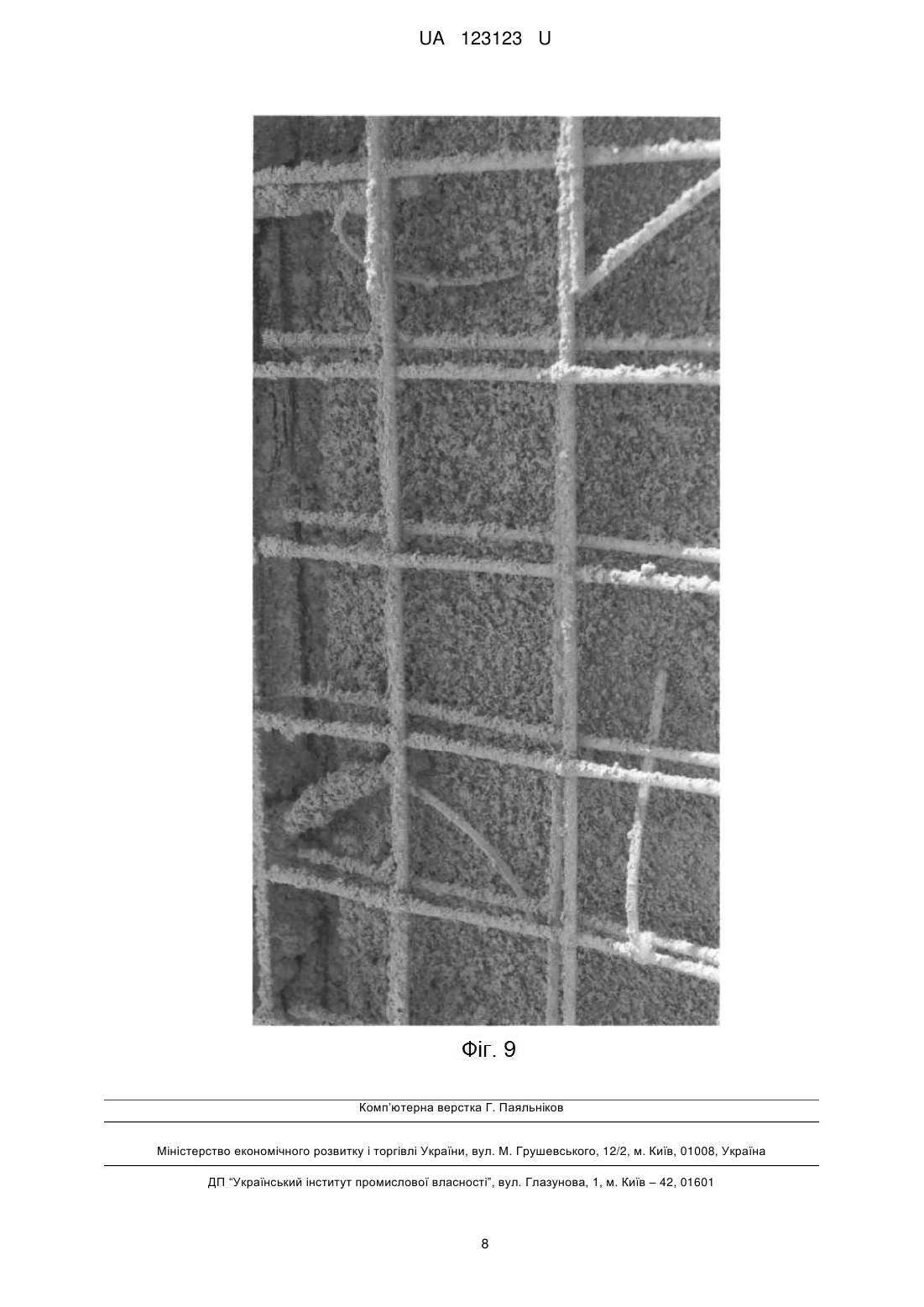

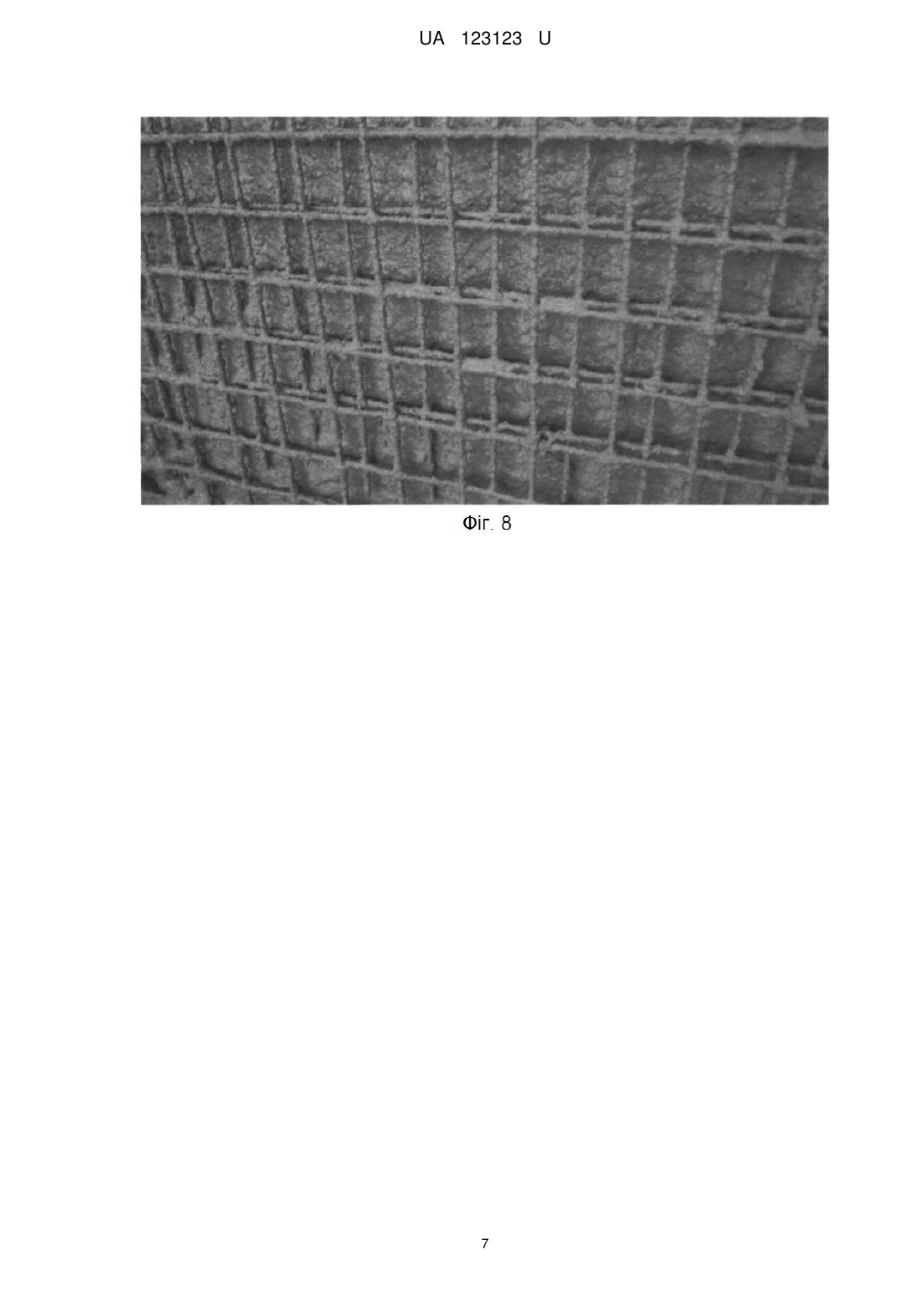

Реферат: Багатошарова стіна складається із трьох шарів, середній з яких заповнюється утеплювачем, два зовнішні бокові виготовлені із шарів торкрет-бетону, а додатковий верхній - із армованого бетону, при цьому другий шар знаходиться на поверхні вертикальної сітки, а шари утеплювача перекладені горизонтальною сіткою, додатково по периметру стіни знаходяться монолітні залізобетонні стійки-колони. В конструкції використовується два види арматури. UA 123123 U (12) UA 123123 U UA 123123 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до галузі будівництва, а точніше до багатошарових стінових конструкцій, і може бути використана при зведенні малоповерхових будівель та споруд в умовах агресивного навколишнього середовища, які формуються безпосередньо на будівельному майданчику. Відомі різні способи створення багатошарових стін, основний принцип яких полягає в зведенні монолітного каркаса та використанні теплоізолюючих матеріалів. Як аналог прийнята багатошарова стінова конструкція, що містить монолітний залізобетонний каркас, який заповнений легкими блоками, зокрема газобетонними, зовнішній шар влаштовують шляхом кріплення утеплювача до стіни, який в свою чергу має облицювальний шар у вигляді штукатурення по сітці та фарбування, внутрішній шар влаштовується переважно штукатуренням по каменю стіни та подальшим облицюванням. Недоліком конструкції є підвищена трудомісткість газобетонної кладки та подальше влаштування облицювання як із зовнішньої сторони, так із внутрішньої. Крім того, відома конструкція передбачає застосування тільки жорстких видів утеплювача. Найбільш близькою по технічній суті до запропонованої корисної моделі є багатошарова стіна (Патент України на корисну модель № 115638 U, МПК (2006.01), Е04В 2/42, публ. 25.04.2017, Бюл. № 8), яка складається із трьох шарів, середній з яких заповнюється утеплювачем, два зовнішні бокові, виготовлені із шарів торкрет-бетону, додатковий верхній - із армованого бетону. Другий шар знаходиться на поверхні вертикальної сітки. Шари утеплювача перекладені горизонтальною сіткою. Стіна має монолітні залізобетонні стійки-колони, розташовані по периметру стіни. До недоліків даної багатошарової стіни варто віднести обмежені функціональні можливості у зв'язку із недостатньою корозійною стійкістю фасадної поверхні конструкції, в тому випадку коли шар торкрет-бетону незначно перевищує товщину арматурної сітки. Тому вона не придатна для зведення огороджувальних монолітних стін в різних кліматичних умовах, тобто має недостатню стійкість до агресивних середовищ, наприклад морської води. Конструкція потребує додаткових шарів торкрет-бетону для достатнього захисту від впливу середовища арматурної сітки. Тобто торкрет-бетон повинен бути виконаний багатошаровим, аби досягти достатнього захисту для сталевої арматурної сітки. В основу пропонованої корисної моделі поставлено задачу вдосконалення багатошарової стіни, для зменшення витрати торкрет-бетону та створення нових конструктивно-технологічних рішень для підвищення корозійної стійкості всієї конструкції та технологічності при виконанні механічного штукатурення поверхні. Потрібно забезпечити потенціал енергоефективності будівель та споруд, швидкість будівельних процесів, довговічність фасадної поверхні стінової конструкції, знизити витрати на вартість та транспортування матеріалів, а також трудовитрати на торкретування стін. Поставлена задача, вирішується завдяки армуванню торкрет-бетону склопластиковою арматурою. Також вона використовується для стрижнів, що з'єднують армуючі сітки зовнішнього та внутрішнього шарів торкрет-бетону. Особливість такого конструктивного рішення полягає в зменшенні витрат бетонної суміші та трудомісткості торкретування. Завдяки тому, що в пропонованому рішенні потрібен мінімальний шар захисного покриття для арматури. Склопластикова арматура, на відміну від сталевої, не схильна до корозії. Також в пропонованому рішенні покращується технологічність улаштування торкрет-бетону, яка полягає в зменшені кількості шарів. Улаштування торкрет-бетону здійснюється легко та швидко, дозволяючи скоротити строки будівництва, виключивши додаткові шари при його улаштуванні. У запропонованому винаході з'єднання армованих шарів торкрет-бетону між собою виконується горизонтальними стержнями із склопластикової арматури. Використання склопластикової арматури дозволяє виключити містки холоду з теплопровідних металевих включень, які знижують енергоефективність стінової конструкції в цілому. Склопластикова арматура має меншу питому вагу в порівнянні із сталевою, внаслідок чого знижуються витрати на її транспортування. У результаті використання винаходу, підвищується технологічність і темпи зведення стін у каркасно-монолітних будівлях, при цьому досягається зменшення трудомісткості та матеріалоємності завдяки використанню склопластикової арматури, а головне досягається стійкість до агресивної дії навколишнього середовища, на відміну від металевої арматури, яка з часом окислюється та негативним чином впливає на технічні характеристики будівлі. Важливим результатом винаходу є те, що в стіновій конструкції використовується два види арматури, металева, для забезпечення жорсткості і стійкості конструкції стіни, яка знаходиться у монолітних залізобетонних стійках-колонах, що розташовані по периметру стіни, та склопластикова, що використовується для армування шару торкрет-бетону та як стрижні для з'єднання арматурних сіток. Висока корозійна стійкість склопластикової арматури гарантує 1 UA 123123 U 5 10 15 20 25 30 35 40 тривалий термін служби стінової конструкції. Адже армування торкрет-бетону використовується для збільшення несучої здатності, а також для підвищення міцності готової поверхні. Суть корисної моделі пояснюється кресленнями: На фіг. 1 зображено багатошарову огороджувальну стінову конструкцію, зовнішній вигляд; На фіг. 2, 3, 4 зображено горизонтальний розріз багатошарової стіни відповідно до технології улаштування. На фіг. 5, 6, 7, 8 зображено фотофіксацію улаштування зовнішнього облицювального шару із торкрет-бетону по сітці із склопластику при зведенні гідротехнічних споруд на березі моря в м. Одеса. На фіг. 9 зображено фотофіксацію вузла з'єднання склопластикової арматурної сітки пластиковими хомутами (нейлоновими полімерними стяжками). Багатошарова стіна містить залізобетонні стійки-колони 1, розташовані по периметру стіни, які забезпечують жорсткість та стійкість стінової конструкції, теплоізоляційний матеріал 2, який розташований в площині стіни між залізобетонними стійками-колонами 1 та має облицювання з обох боків шаром торкрет-бетону 3 і 4. Обидва шари, зовнішній та внутрішній облицювальний 3 і 4, армовані сітками із склопластику 5 та з'єднані між собою горизонтальними стержнями із склопластику 6, утворюючи єдину конструкцію. Для фіксації теплоізоляційного матеріалу 2 із арматурного каркаса 7 стійок-колон 1 виконуються випуски арматури 8 в шахматному порядку. Спосіб улаштування пропонованої багатошарової стіни здійснюється наступним чином. Спочатку в'яжуться арматурні каркаси 7 для залізобетонних стійок-колон 1 по готових випусках арматури 9 з фундаменту 10. Далі на готовий фундамент 10 встановлюється теплоізоляційний матеріал 2, який в площині стіни буде служити опалубкою для залізобетонних стійок-колон 1. Теплоізоляційний матеріал між собою з'єднується спеціальною клейовою речовиною, а для додаткової фіксації в площині стіни виконуються випуски арматури 8 із арматурного каркаса 7 залізобетонних стійок-колон 1 та випуски 9 з фундаменту 10. Для заливки залізобетонних стійок-колон 1 з внутрішньої і зовнішньої сторони стіни необхідно встановити щитову опалубку 11 з підкосами для забезпечення її стійкості в проектному положенні. Крок і розмір залізобетонних стійок-колон 1, а також товщину стіни можна отримати, виконавши розрахунок по навантаженню від перекриття. Залізобетонні стійки-колони 1 обов'язково встановлюються по кутах будівлі або споруди, біля віконних і дверних прорізів. Установку щитової опалубки 11 слід виконувати по довжині стіни на всі залізобетонні стійки-колони 1, а потім паралельне бетонування всіх стійок-колон 1 приблизно по 0,5 м за 1 раз, для запобігання розпору стіни, рівномірного укладання бетону, а також зручності ущільнення бетонної суміші. Ущільнення виконувати глибинним вібратором з малим діаметрів вібробулави, через невеликі розміри залізобетонних стійок-колон 1 і арматурного каркаса 7 всередині елемента. Потім по поверхні готової стінової конструкції встановлюється армуюча сітка із склопластику 5, яка з'єднується пластиковими хомутами (нейлоновими полімерними стяжками) з горизонтальними стержнями із склопластику 6, що проходять крізь всю стінову конструкцію. При цьому можливо забезпечити відстань між сіткою 5 і стіною на відстані не менше 10 мм від поверхні. Далі виконується улаштування облицювального бетонного шару 3 на поверхню стіни методом мокрого торкретування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ45 50 55 1. Багатошарова стіна, що складається із трьох шарів, середній з яких заповнюється утеплювачем, два зовнішні бокові виготовлені із шарів торкрет-бетону, а додатковий верхній - із армованого бетону, при цьому другий шар знаходиться на поверхні вертикальної сітки, а шари утеплювача перекладені горизонтальною сіткою, додатково по периметру стіни знаходяться монолітні залізобетонні стійки-колони, яка відрізняється тим, що в конструкції використовується два види арматури. 2. Багатошарова стіна за п. 1, яка відрізняється тим, що монолітні залізобетонні стійки-колони армовані сталевою арматурою. 3. Багатошарова стіна за п. 1, яка відрізняється тим, що зовнішній і внутрішній шари, які виконані з торкрет-бетону, армовані склопластиковою арматурною сіткою. 4. Багатошарова стіна за п. 1, яка відрізняється тим, що стрижні, які проходять крізь утеплювач для з'єднання армуючої сітки зовнішнього та внутрішнього шару торкрет-бетону, виконані із склопластикової арматури. 2 UA 123123 U 3 UA 123123 U 4 UA 123123 U 5 UA 123123 U 6 UA 123123 U 7 UA 123123 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
