Зовнішня багатошарова стіна будівлі

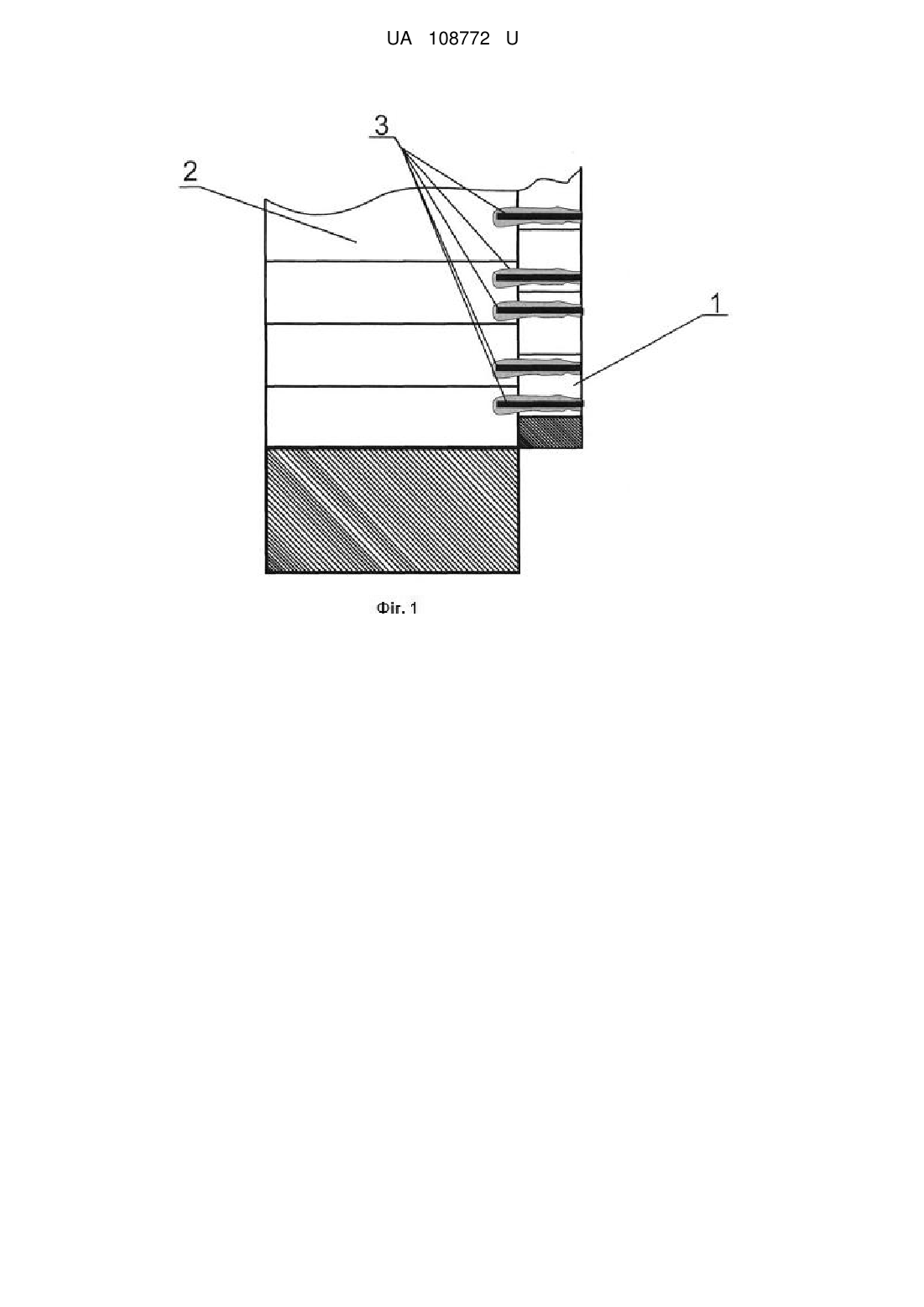

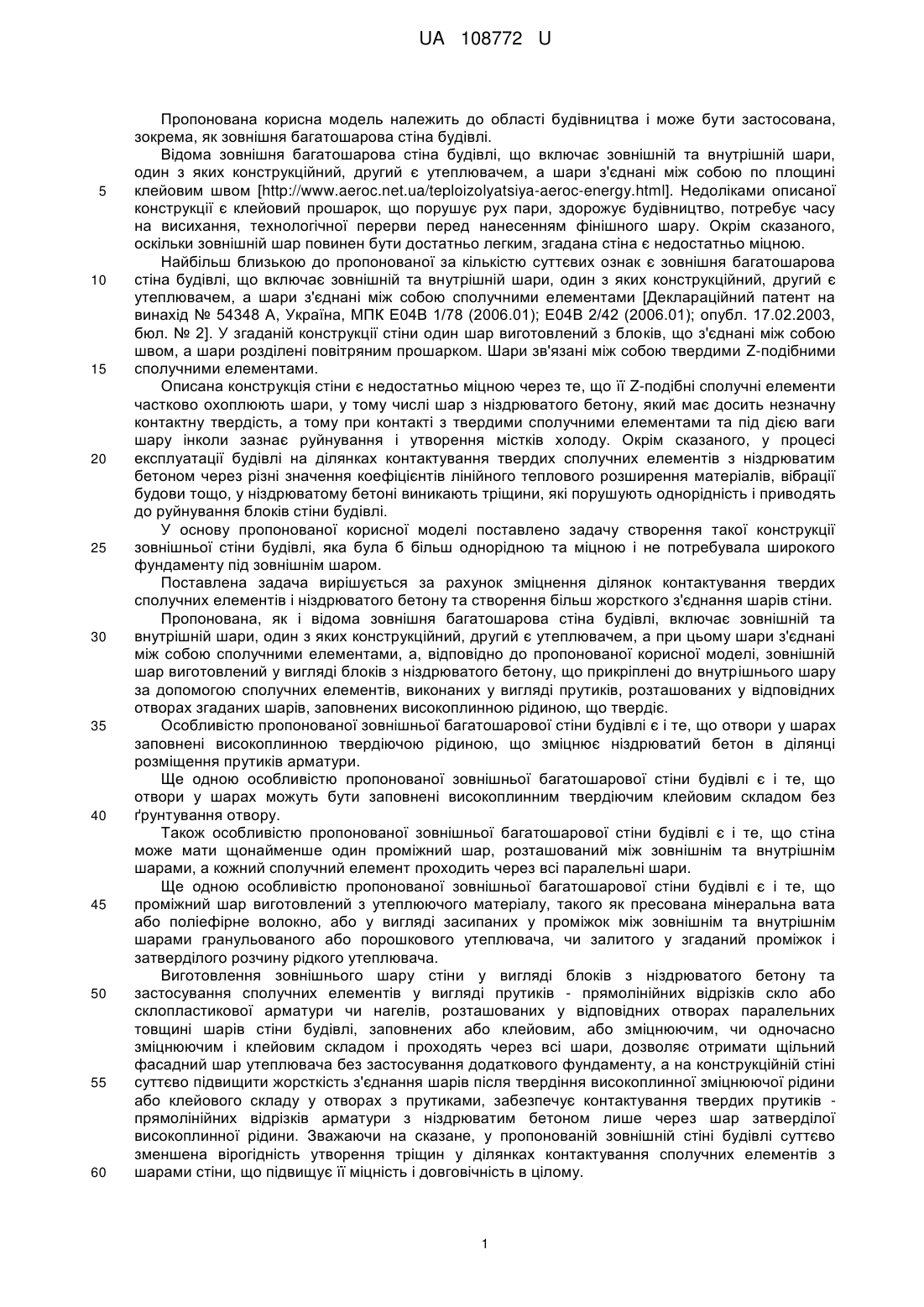

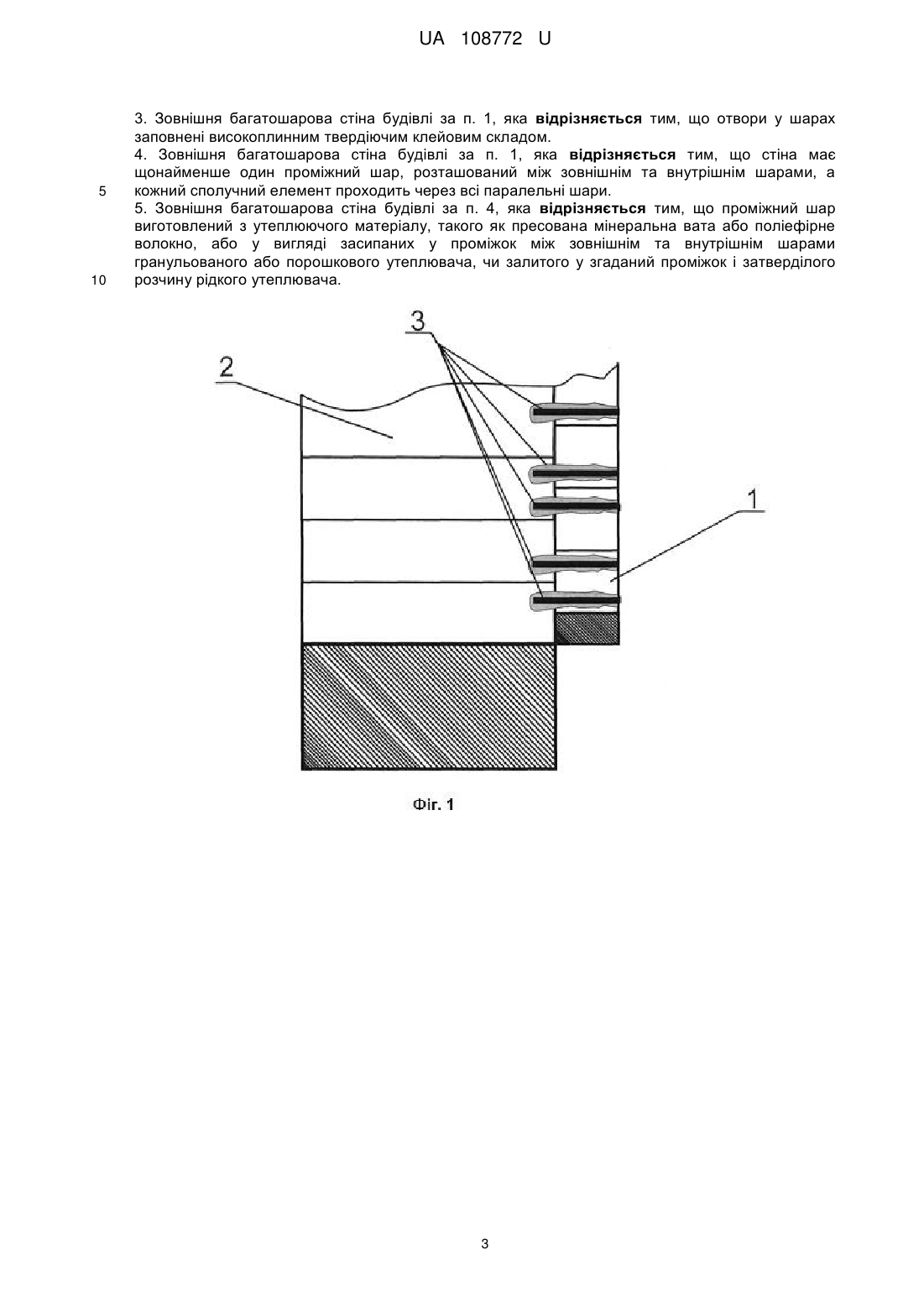

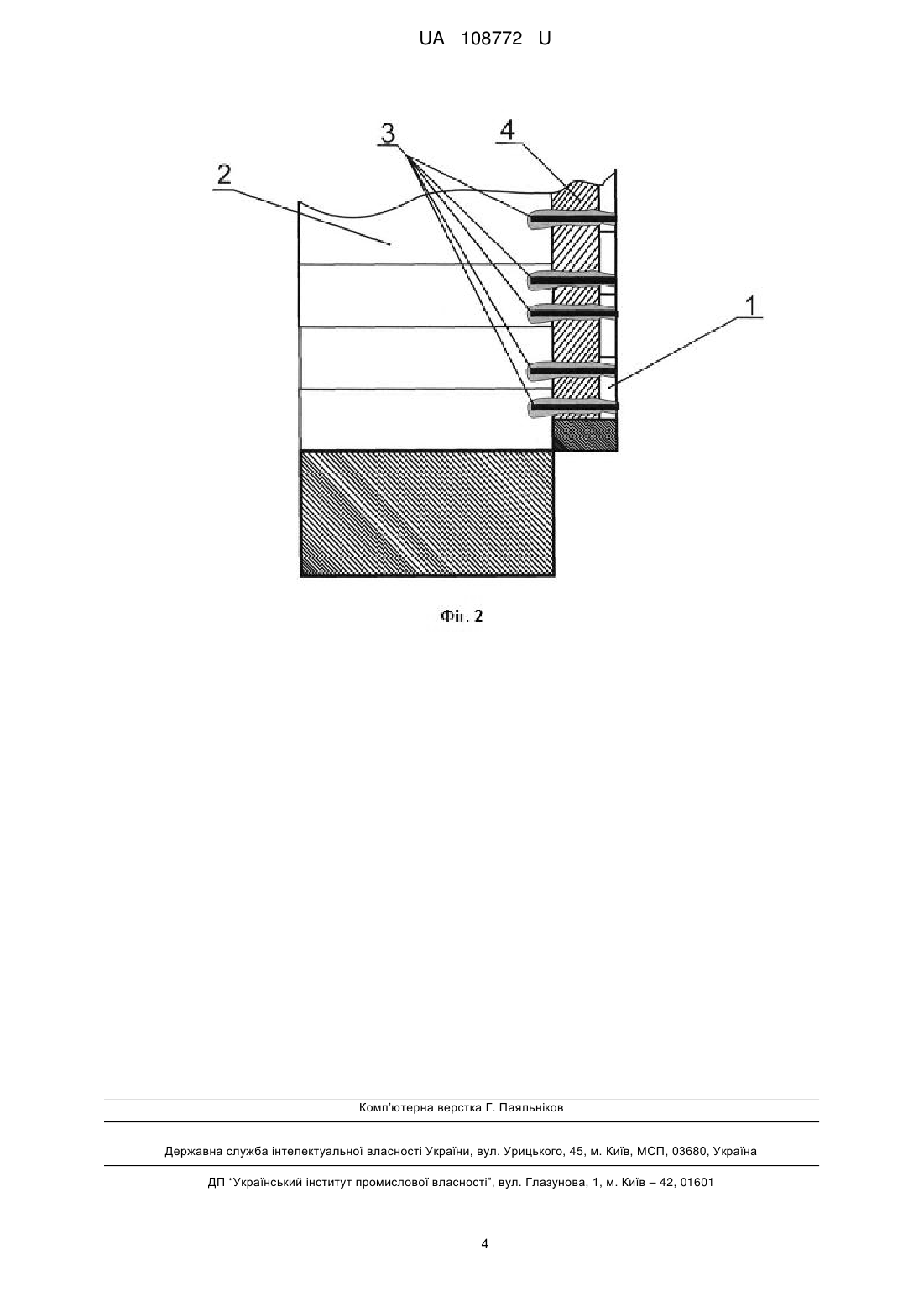

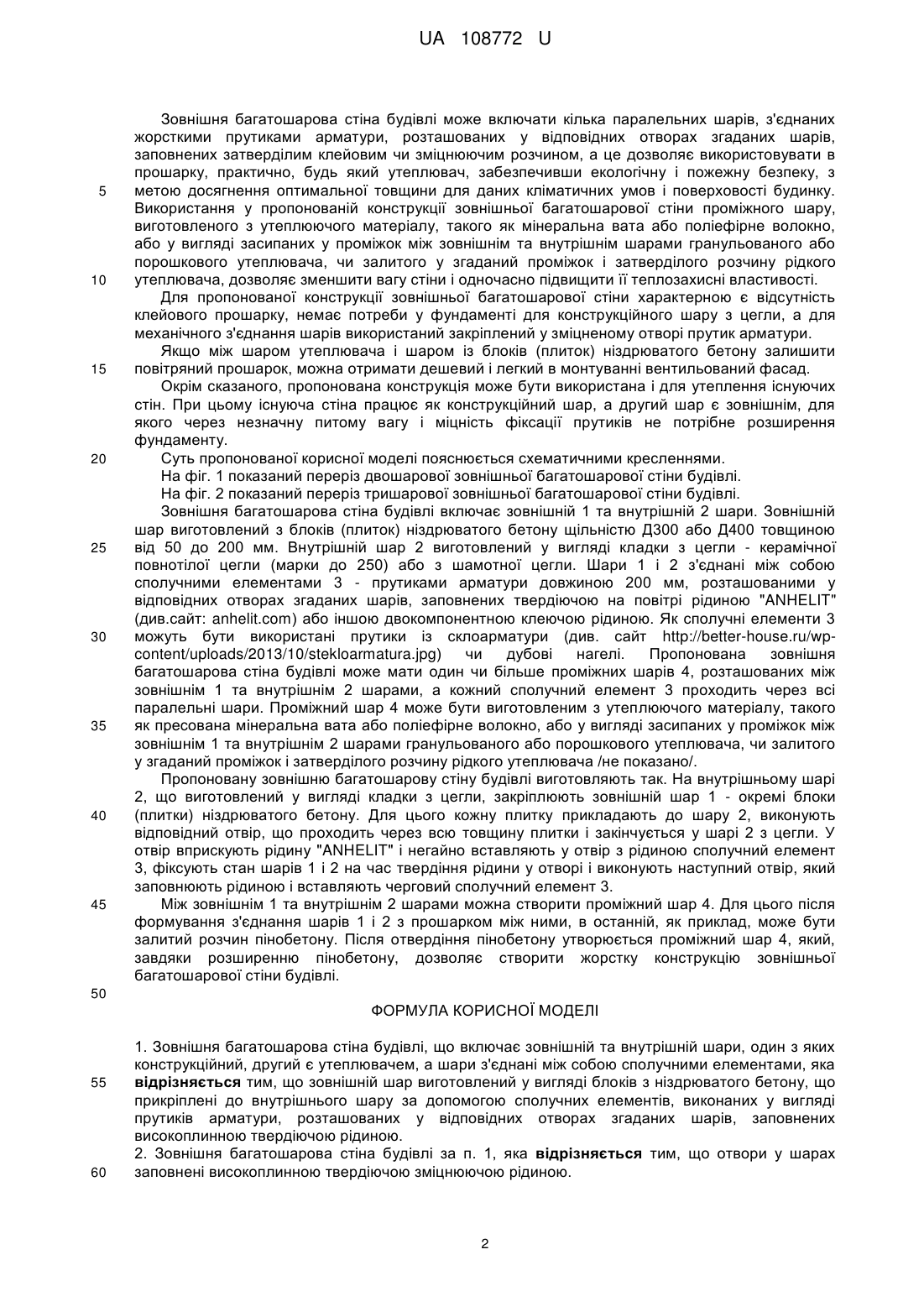

Реферат: Зовнішня багатошарова стіна будівлі включає зовнішній та внутрішній шари, один з яких конструкційний, другий є утеплювачем, а шари з'єднані між собою сполучними елементами. Зовнішній шар виготовлений у вигляді блоків з ніздрюватого бетону, що прикріплені до внутрішнього шару за допомогою сполучних елементів, виконаних у вигляді прутиків арматури, розташованих у відповідних отворах згаданих шарів, заповнених високоплинною твердіючою рідиною. UA 108772 U (54) ЗОВНІШНЯ БАГАТОШАРОВА СТІНА БУДІВЛІ UA 108772 U UA 108772 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до області будівництва і може бути застосована, зокрема, як зовнішня багатошарова стіна будівлі. Відома зовнішня багатошарова стіна будівлі, що включає зовнішній та внутрішній шари, один з яких конструкційний, другий є утеплювачем, а шари з'єднані між собою по площині клейовим швом [http://www.aeroc.net.ua/teploizolyatsiya-aeroc-energy.html]. Недоліками описаної конструкції є клейовий прошарок, що порушує рух пари, здорожує будівництво, потребує часу на висихання, технологічної перерви перед нанесенням фінішного шару. Окрім сказаного, оскільки зовнішній шар повинен бути достатньо легким, згадана стіна є недостатньо міцною. Найбільш близькою до пропонованої за кількістю суттєвих ознак є зовнішня багатошарова стіна будівлі, що включає зовнішній та внутрішній шари, один з яких конструкційний, другий є утеплювачем, а шари з'єднані між собою сполучними елементами [Деклараційний патент на винахід № 54348 А, Україна, МПК Е04В 1/78 (2006.01); Е04В 2/42 (2006.01); опубл. 17.02.2003, бюл. № 2]. У згаданій конструкції стіни один шар виготовлений з блоків, що з'єднані між собою швом, а шари розділені повітряним прошарком. Шари зв'язані між собою твердими Z-подібними сполучними елементами. Описана конструкція стіни є недостатньо міцною через те, що її Z-подібні сполучні елементи частково охоплюють шари, у тому числі шар з ніздрюватого бетону, який має досить незначну контактну твердість, а тому при контакті з твердими сполучними елементами та під дією ваги шару інколи зазнає руйнування і утворення містків холоду. Окрім сказаного, у процесі експлуатації будівлі на ділянках контактування твердих сполучних елементів з ніздрюватим бетоном через різні значення коефіцієнтів лінійного теплового розширення матеріалів, вібрації будови тощо, у ніздрюватому бетоні виникають тріщини, які порушують однорідність і приводять до руйнування блоків стіни будівлі. У основу пропонованої корисної моделі поставлено задачу створення такої конструкції зовнішньої стіни будівлі, яка була б більш однорідною та міцною і не потребувала широкого фундаменту під зовнішнім шаром. Поставлена задача вирішується за рахунок зміцнення ділянок контактування твердих сполучних елементів і ніздрюватого бетону та створення більш жорсткого з'єднання шарів стіни. Пропонована, як і відома зовнішня багатошарова стіна будівлі, включає зовнішній та внутрішній шари, один з яких конструкційний, другий є утеплювачем, а при цьому шари з'єднані між собою сполучними елементами, а, відповідно до пропонованої корисної моделі, зовнішній шар виготовлений у вигляді блоків з ніздрюватого бетону, що прикріплені до внутрішнього шару за допомогою сполучних елементів, виконаних у вигляді прутиків, розташованих у відповідних отворах згаданих шарів, заповнених високоплинною рідиною, що твердіє. Особливістю пропонованої зовнішньої багатошарової стіни будівлі є і те, що отвори у шарах заповнені високоплинною твердіючою рідиною, що зміцнює ніздрюватий бетон в ділянці розміщення прутиків арматури. Ще одною особливістю пропонованої зовнішньої багатошарової стіни будівлі є і те, що отвори у шарах можуть бути заповнені високоплинним твердіючим клейовим складом без ґрунтування отвору. Також особливістю пропонованої зовнішньої багатошарової стіни будівлі є і те, що стіна може мати щонайменше один проміжний шар, розташований між зовнішнім та внутрішнім шарами, а кожний сполучний елемент проходить через всі паралельні шари. Ще одною особливістю пропонованої зовнішньої багатошарової стіни будівлі є і те, що проміжний шар виготовлений з утеплюючого матеріалу, такого як пресована мінеральна вата або поліефірне волокно, або у вигляді засипаних у проміжок між зовнішнім та внутрішнім шарами гранульованого або порошкового утеплювача, чи залитого у згаданий проміжок і затверділого розчину рідкого утеплювача. Виготовлення зовнішнього шару стіни у вигляді блоків з ніздрюватого бетону та застосування сполучних елементів у вигляді прутиків - прямолінійних відрізків скло або склопластикової арматури чи нагелів, розташованих у відповідних отворах паралельних товщині шарів стіни будівлі, заповнених або клейовим, або зміцнюючим, чи одночасно зміцнюючим і клейовим складом і проходять через всі шари, дозволяє отримати щільний фасадний шар утеплювача без застосування додаткового фундаменту, а на конструкційній стіні суттєво підвищити жорсткість з'єднання шарів після твердіння високоплинної зміцнюючої рідини або клейового складу у отворах з прутиками, забезпечує контактування твердих прутиків прямолінійних відрізків арматури з ніздрюватим бетоном лише через шар затверділої високоплинної рідини. Зважаючи на сказане, у пропонованій зовнішній стіні будівлі суттєво зменшена вірогідність утворення тріщин у ділянках контактування сполучних елементів з шарами стіни, що підвищує її міцність і довговічність в цілому. 1 UA 108772 U 5 10 15 20 25 30 35 40 45 Зовнішня багатошарова стіна будівлі може включати кілька паралельних шарів, з'єднаних жорсткими прутиками арматури, розташованих у відповідних отворах згаданих шарів, заповнених затверділим клейовим чи зміцнюючим розчином, а це дозволяє використовувати в прошарку, практично, будь який утеплювач, забезпечивши екологічну і пожежну безпеку, з метою досягнення оптимальної товщини для даних кліматичних умов і поверховості будинку. Використання у пропонованій конструкції зовнішньої багатошарової стіни проміжного шару, виготовленого з утеплюючого матеріалу, такого як мінеральна вата або поліефірне волокно, або у вигляді засипаних у проміжок між зовнішнім та внутрішнім шарами гранульованого або порошкового утеплювача, чи залитого у згаданий проміжок і затверділого розчину рідкого утеплювача, дозволяє зменшити вагу стіни і одночасно підвищити її теплозахисні властивості. Для пропонованої конструкції зовнішньої багатошарової стіни характерною є відсутність клейового прошарку, немає потреби у фундаменті для конструкційного шару з цегли, а для механічного з'єднання шарів використаний закріплений у зміцненому отворі прутик арматури. Якщо між шаром утеплювача і шаром із блоків (плиток) ніздрюватого бетону залишити повітряний прошарок, можна отримати дешевий і легкий в монтуванні вентильований фасад. Окрім сказаного, пропонована конструкція може бути використана і для утеплення існуючих стін. При цьому існуюча стіна працює як конструкційний шар, а другий шар є зовнішнім, для якого через незначну питому вагу і міцність фіксації прутиків не потрібне розширення фундаменту. Суть пропонованої корисної моделі пояснюється схематичними кресленнями. На фіг. 1 показаний переріз двошарової зовнішньої багатошарової стіни будівлі. На фіг. 2 показаний переріз тришарової зовнішньої багатошарової стіни будівлі. Зовнішня багатошарова стіна будівлі включає зовнішній 1 та внутрішній 2 шари. Зовнішній шар виготовлений з блоків (плиток) ніздрюватого бетону щільністю Д300 або Д400 товщиною від 50 до 200 мм. Внутрішній шар 2 виготовлений у вигляді кладки з цегли - керамічної повнотілої цегли (марки до 250) або з шамотної цегли. Шари 1 і 2 з'єднані між собою сполучними елементами 3 - прутиками арматури довжиною 200 мм, розташованими у відповідних отворах згаданих шарів, заповнених твердіючою на повітрі рідиною "ANHELIT" (див.сайт: anhelit.com) або іншою двокомпонентною клеючою рідиною. Як сполучні елементи 3 можуть бути використані прутики із склоарматури (див. сайт http://better-house.ru/wpcontent/uploads/2013/10/stekloarmatura.jpg) чи дубові нагелі. Пропонована зовнішня багатошарова стіна будівлі може мати один чи більше проміжних шарів 4, розташованих між зовнішнім 1 та внутрішнім 2 шарами, а кожний сполучний елемент 3 проходить через всі паралельні шари. Проміжний шар 4 може бути виготовленим з утеплюючого матеріалу, такого як пресована мінеральна вата або поліефірне волокно, або у вигляді засипаних у проміжок між зовнішнім 1 та внутрішнім 2 шарами гранульованого або порошкового утеплювача, чи залитого у згаданий проміжок і затверділого розчину рідкого утеплювача /не показано/. Пропоновану зовнішню багатошарову стіну будівлі виготовляють так. На внутрішньому шарі 2, що виготовлений у вигляді кладки з цегли, закріплюють зовнішній шар 1 - окремі блоки (плитки) ніздрюватого бетону. Для цього кожну плитку прикладають до шару 2, виконують відповідний отвір, що проходить через всю товщину плитки і закінчується у шарі 2 з цегли. У отвір вприскують рідину "ANHELIT" і негайно вставляють у отвір з рідиною сполучний елемент 3, фіксують стан шарів 1 і 2 на час твердіння рідини у отворі і виконують наступний отвір, який заповнюють рідиною і вставляють черговий сполучний елемент 3. Між зовнішнім 1 та внутрішнім 2 шарами можна створити проміжний шар 4. Для цього після формування з'єднання шарів 1 і 2 з прошарком між ними, в останній, як приклад, може бути залитий розчин пінобетону. Після отвердіння пінобетону утворюється проміжний шар 4, який, завдяки розширенню пінобетону, дозволяє створити жорстку конструкцію зовнішньої багатошарової стіни будівлі. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Зовнішня багатошарова стіна будівлі, що включає зовнішній та внутрішній шари, один з яких конструкційний, другий є утеплювачем, а шари з'єднані між собою сполучними елементами, яка відрізняється тим, що зовнішній шар виготовлений у вигляді блоків з ніздрюватого бетону, що прикріплені до внутрішнього шару за допомогою сполучних елементів, виконаних у вигляді прутиків арматури, розташованих у відповідних отворах згаданих шарів, заповнених високоплинною твердіючою рідиною. 2. Зовнішня багатошарова стіна будівлі за п. 1, яка відрізняється тим, що отвори у шарах заповнені високоплинною твердіючою зміцнюючою рідиною. 2 UA 108772 U 5 10 3. Зовнішня багатошарова стіна будівлі за п. 1, яка відрізняється тим, що отвори у шарах заповнені високоплинним твердіючим клейовим складом. 4. Зовнішня багатошарова стіна будівлі за п. 1, яка відрізняється тим, що стіна має щонайменше один проміжний шар, розташований між зовнішнім та внутрішнім шарами, а кожний сполучний елемент проходить через всі паралельні шари. 5. Зовнішня багатошарова стіна будівлі за п. 4, яка відрізняється тим, що проміжний шар виготовлений з утеплюючого матеріалу, такого як пресована мінеральна вата або поліефірне волокно, або у вигляді засипаних у проміжок між зовнішнім та внутрішнім шарами гранульованого або порошкового утеплювача, чи залитого у згаданий проміжок і затверділого розчину рідкого утеплювача. 3 UA 108772 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
