Багатошарова стіна

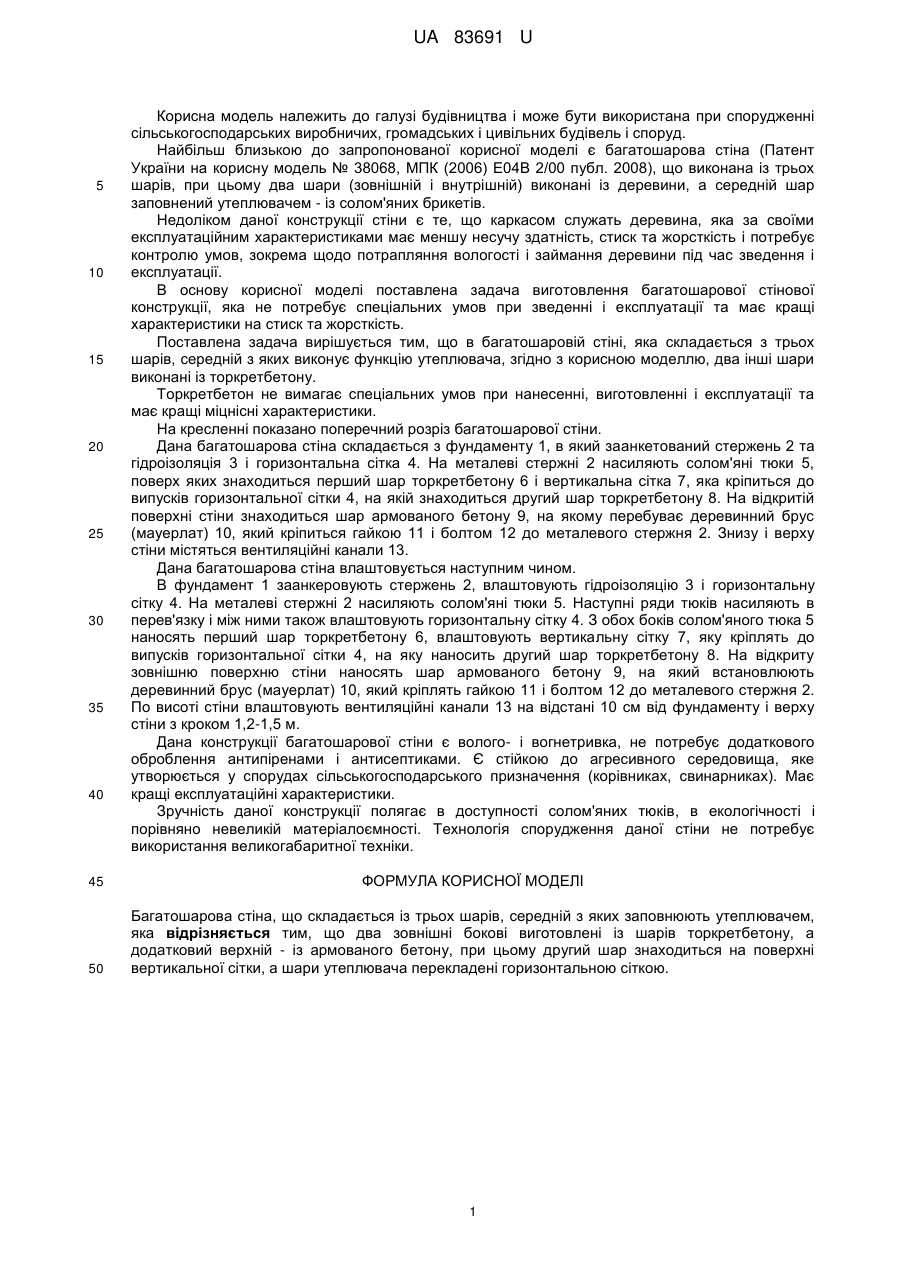

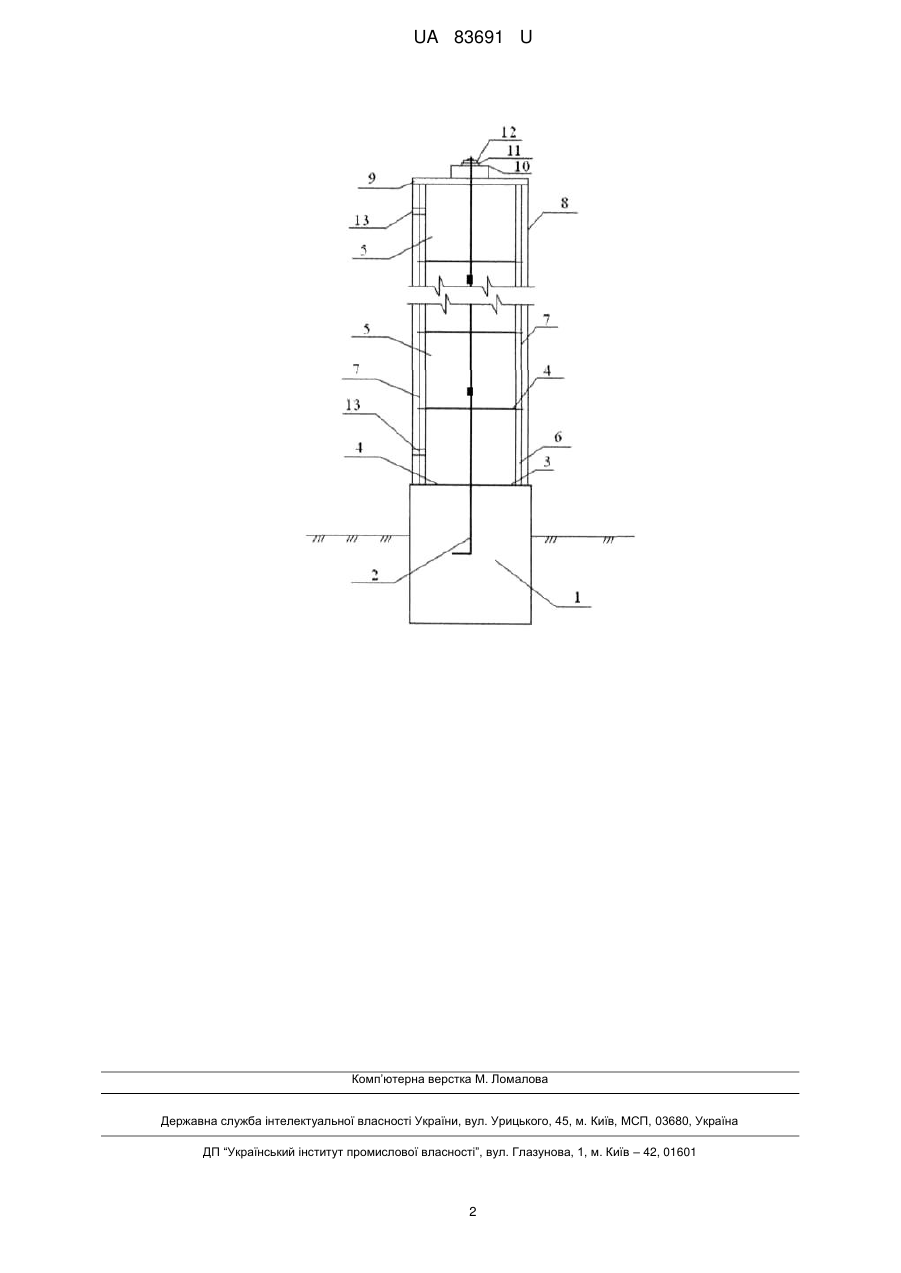

Реферат: Багатошарова стіна складається із трьох шарів, середній з яких заповнюють утеплювачем. Два зовнішні бокові виготовлені із шарів торкретбетону, а додатковий верхній - із армованого бетону, при цьому другий шар знаходиться на поверхні вертикальної сітки, а шари утеплювача перекладені горизонтальною сіткою. UA 83691 U (54) БАГАТОШАРОВА СТІНА UA 83691 U UA 83691 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва і може бути використана при спорудженні сільськогосподарських виробничих, громадських і цивільних будівель і споруд. Найбільш близькою до запропонованої корисної моделі є багатошарова стіна (Патент України на корисну модель № 38068, МПК (2006) Е04В 2/00 публ. 2008), що виконана із трьох шарів, при цьому два шари (зовнішній і внутрішній) виконані із деревини, а середній шар заповнений утеплювачем - із солом'яних брикетів. Недоліком даної конструкції стіни є те, що каркасом служать деревина, яка за своїми експлуатаційним характеристиками має меншу несучу здатність, стиск та жорсткість і потребує контролю умов, зокрема щодо потрапляння вологості і займання деревини під час зведення і експлуатації. В основу корисної моделі поставлена задача виготовлення багатошарової стінової конструкції, яка не потребує спеціальних умов при зведенні і експлуатації та має кращі характеристики на стиск та жорсткість. Поставлена задача вирішується тим, що в багатошаровій стіні, яка складається з трьох шарів, середній з яких виконує функцію утеплювача, згідно з корисною моделлю, два інші шари виконані із торкретбетону. Торкретбетон не вимагає спеціальних умов при нанесенні, виготовленні і експлуатації та має кращі міцнісні характеристики. На кресленні показано поперечний розріз багатошарової стіни. Дана багатошарова стіна складається з фундаменту 1, в який заанкетований стержень 2 та гідроізоляція 3 і горизонтальна сітка 4. На металеві стержні 2 насиляють солом'яні тюки 5, поверх яких знаходиться перший шар торкретбетону 6 і вертикальна сітка 7, яка кріпиться до випусків горизонтальної сітки 4, на якій знаходиться другий шар торкретбетону 8. На відкритій поверхні стіни знаходиться шар армованого бетону 9, на якому перебуває деревинний брус (мауерлат) 10, який кріпиться гайкою 11 і болтом 12 до металевого стержня 2. Знизу і верху стіни містяться вентиляційні канали 13. Дана багатошарова стіна влаштовується наступним чином. В фундамент 1 заанкеровують стержень 2, влаштовують гідроізоляцію 3 і горизонтальну сітку 4. На металеві стержні 2 насиляють солом'яні тюки 5. Наступні ряди тюків насиляють в перев'язку і між ними також влаштовують горизонтальну сітку 4. З обох боків солом'яного тюка 5 наносять перший шар торкретбетону 6, влаштовують вертикальну сітку 7, яку кріплять до випусків горизонтальної сітки 4, на яку наносить другий шар торкретбетону 8. На відкриту зовнішню поверхню стіни наносять шар армованого бетону 9, на який встановлюють деревинний брус (мауерлат) 10, який кріплять гайкою 11 і болтом 12 до металевого стержня 2. По висоті стіни влаштовують вентиляційні канали 13 на відстані 10 см від фундаменту і верху стіни з кроком 1,2-1,5 м. Дана конструкції багатошарової стіни є волого- і вогнетривка, не потребує додаткового оброблення антипіренами і антисептиками. Є стійкою до агресивного середовища, яке утворюється у спорудах сільськогосподарського призначення (корівниках, свинарниках). Має кращі експлуатаційні характеристики. Зручність даної конструкції полягає в доступності солом'яних тюків, в екологічності і порівняно невеликій матеріалоємності. Технологія спорудження даної стіни не потребує використання великогабаритної техніки. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Багатошарова стіна, що складається із трьох шарів, середній з яких заповнюють утеплювачем, яка відрізняється тим, що два зовнішні бокові виготовлені із шарів торкретбетону, а додатковий верхній - із армованого бетону, при цьому другий шар знаходиться на поверхні вертикальної сітки, а шари утеплювача перекладені горизонтальною сіткою. 1 UA 83691 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
