Полімерна композиція для покрить

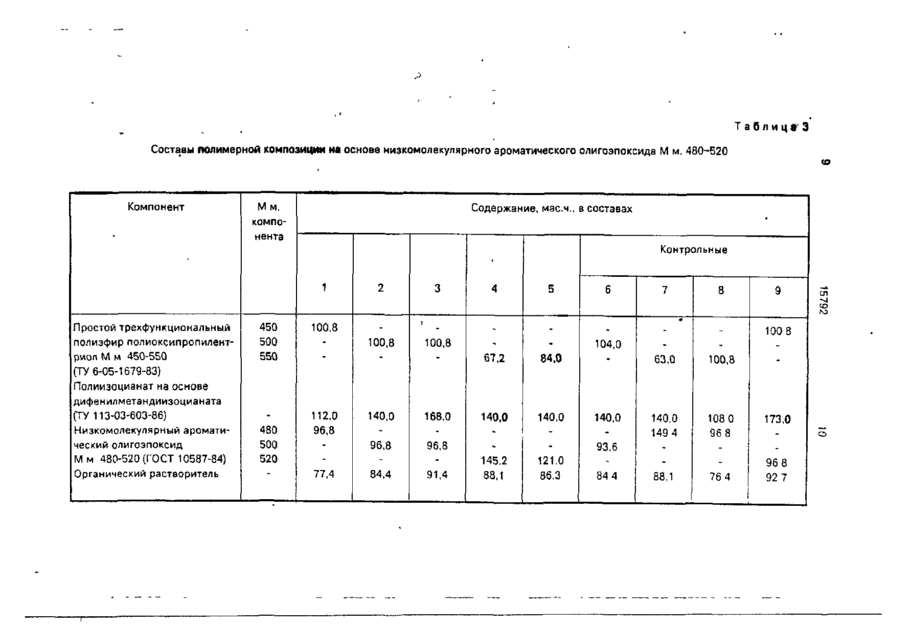

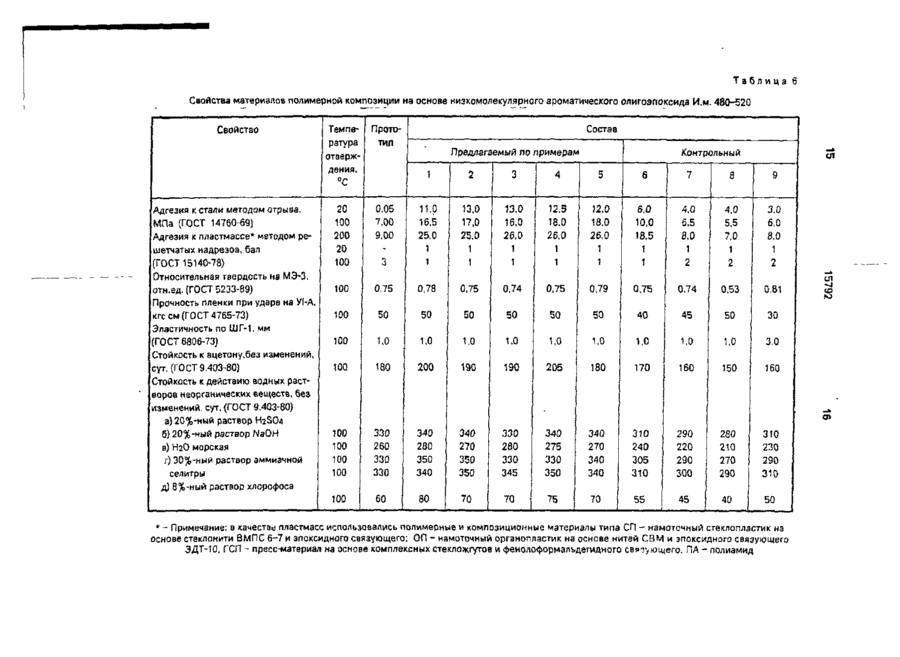

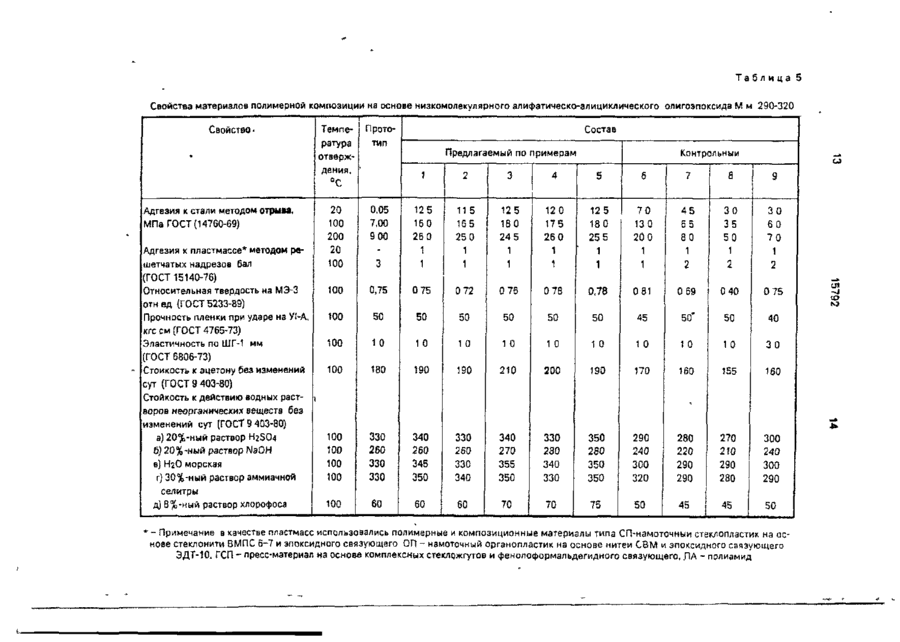

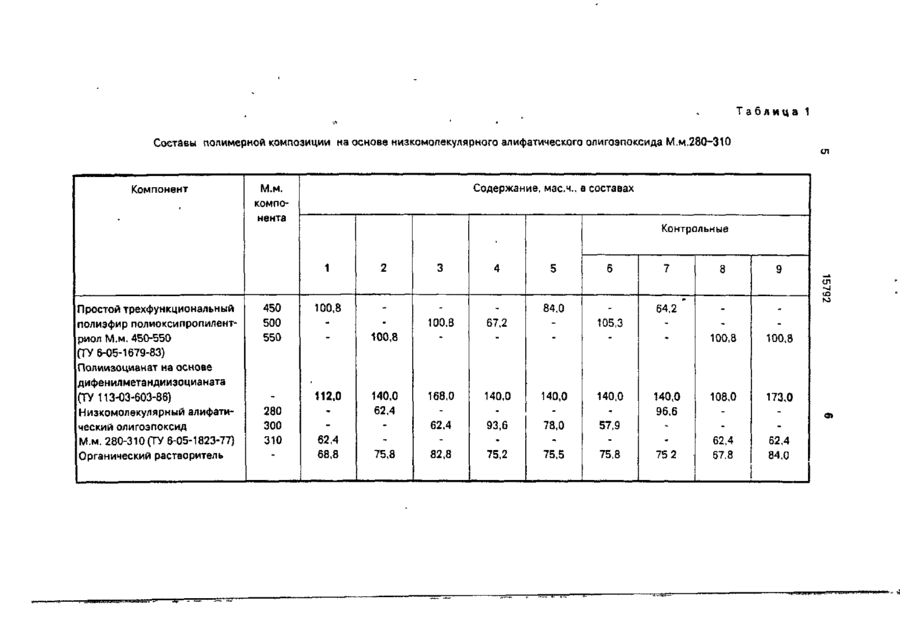

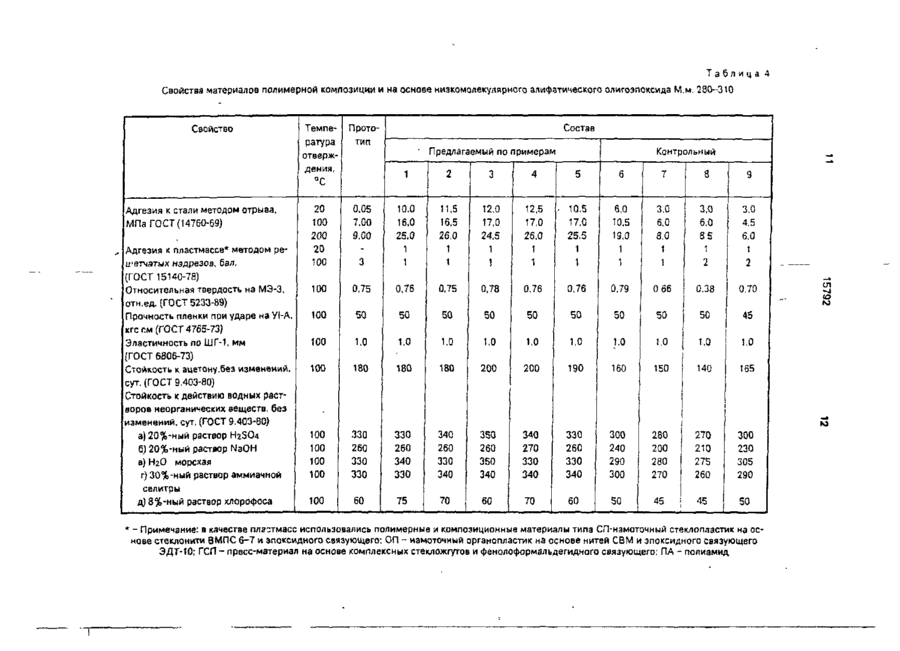

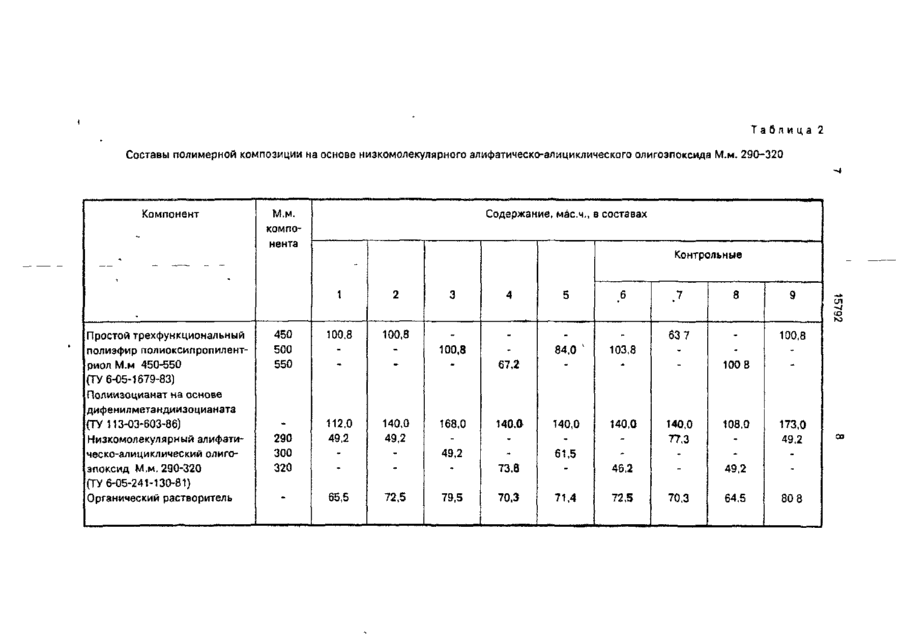

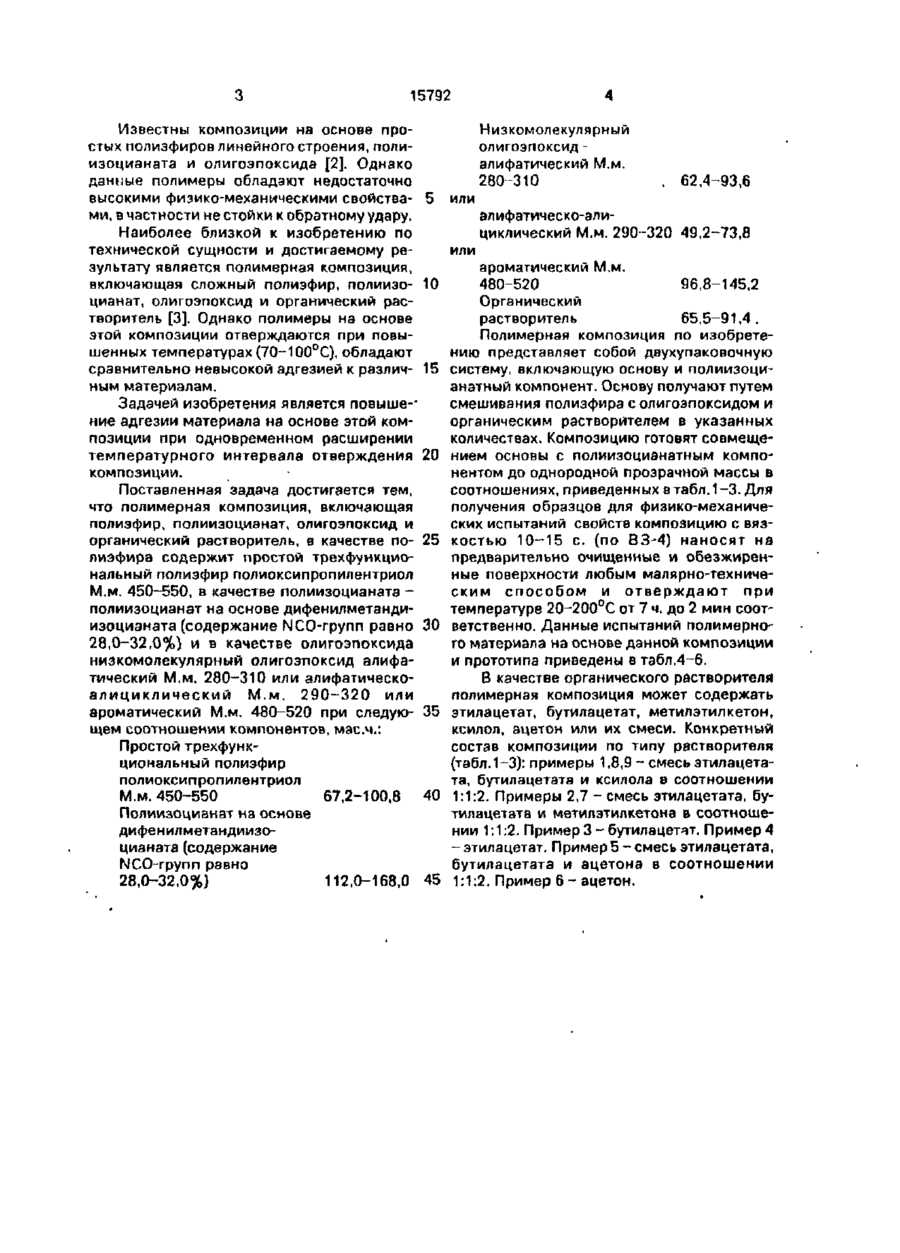

Полимерная композиция для покрытий, включающая полиэфир, полиизоционат, олигоэпоксид и органический растворитель, о т л и ч а ю щ а я с я тем, что она в качестве полиэфира содержит простой трехфункциональный полиэфир полиоксипропилентриол М.м 450-550, в качестве полиизоционата по Изобретение относится к химической промышленности, а именно к композициям на основе полиуретанов, и может быть использовано для получения высококонцентрированного лака естественной и горячей сушки, в качестве защитных покрытий по металлу, дереву, керамике, пластмассам, клеевых и заливочных композиций, герметиков. \ лиизоционат на основе дифенияметандиизоционата (содержание NCO-rpynn 28,032,0%) и в качестве олигоэпоксида низкомолекулярный алифатический олигоэпоксид М,м 280-310 или алифатическоалициклический М.м 290-320 или ароматический М.м 480-520 при следующем соотношении компонентов, мас.ч,: Простой трехфункциональный полиэфир полиоксипропилентриол М.м 450-550 67,2-100,8 Полиизоционат на основе дифенилметандиизоционата (содержание NCO-rpynn равно 28,032,0%) 112,0-168,0 Низкомолекулярный олигоэпоксид алифатический М.м 280-310 62,4-93,6 і или или алифатическо-алициклический М.м 290-320 49,2-73,8 ароматический М.м 480-520 96,8-145,2 С > Органический растворитель ел 65,5-91,4 Известны полимерные композиции, включающие сложный полиэфир, полиизоцианат и эпоксидный олигомер с избытком гидроксилсодержащего компонента Щ Получаемые на основе таких композиций материалы эластичны, стойки к удару, но обладают низкими твердостью, прочностью на разрыв и недостаточно устойчивы в агрессивных средах. О 15792 Известны композиции на основе простых полиэфиров линейного строения, полиизоцианата и олигоэпоксида [2]. Однако данные полимеры обладают недостаточно высокими физико-механическими свойства- 5 ми, в частности не стойки к обратному удару. Наиболее близкой к изобретению по технической сущности и достигаемому результату является полимерная композиция, включающая сложный полиэфир, полиизо- 10 цианат, олигоэпоксид и органический растворитель [3]. Однако полимеры на основе этой композиции отверждаются при повышенных температурах (70-100°С), обладают сравнительно невысокой адгезией к различ- 15 ным материалам. Задачей изобретения является повыше-" ние адгезии материала на основе этой композиции при одновременном расширении температурного интервала отверждения 20 композиции. Поставленная задача достигается тем, что полимерная композиция, включающая полиэфир, полиизоцианат, олигоэпоксид и органический растворитель, в качестве по- 25 лиэфира содержит простой трехфункциональный полиэфир полиоксипропилентриол М.м. 450-550, в качестве полиизоцианата полиизоцианат на основе дифенилметандиизоцианата (содержание NCO-групп равно 30 28,0-32,0%) и в качестве олигоэпоксида низкомолекулярный олигоэпоксид алифатический М.м. 280-310 или алифатическоалициклический М.м. 290-320 или ароматический М.м. 480-520 при следую- 35 щем соотношении компонентов, мас.ч.: Простой трехфункциональный полиэфир полиоксипропилентриол М.м. 450-550 67,2-100,8 40 Полиизоцианат на основе дифенилметандиизоцианата (содержание NCO-rpynn равно 28,0-32,0%) 112,0-168,0 45 Низкомолекулярный олигоэпоксидалифатический М.м. 280-310 или или 62,4-93,6 алифатическо-алициклический М,м. 290-320 49,2-73,8 ароматический М.м. 480-520 96,8-145,2 Органический растворитель 65,5-91,4. Полимерная композиция по изобретению представляет собой двухупаковочную систему, включающую основу и полиизоцизнатный компонент. Основу получают путем смешивания полиэфира с олигоэпоксидом и органическим растворителем в указанных количествах. Композицию готовят совмещением основы с полиизоцианатным компонентом до однородной прозрачной массы в соотношениях, приведенных в табл. 1-3. Для получения образцов для физико-механических испытаний свойств композицию с вязкостью 10-15 с. (по ВЗ-4) наносят на предварительно очищенные и обезжиренные поверхности любым малярно-техническим способом и отверждают при температуре 20-200°С от 7 ч. до 2 мин соответственно. Данные испытаний полимерного материала на основе данной композиции и прототипа приведены в табл,4-6. В качестве органического растворителя полимерная композиция может содержать этилацетат, бутилацетат, метилэтилкетон, ксилол, ацетон или их смеси. Конкретный состав композиции по типу растворителя (табл.1-3): примеры 1,8,9 - смесь этилацетата, бутилацетата и ксилола в соотношении 1:1:2. Примеры 2,7 - смесь этилацетата, бутилацетата и метил этил кетон а в соотношении 1:1:2. Пример 3 - бутилацетат. Пример 4 - этилацетат, Пример 5 - смесь этилацетата, бутилацетата и ацетона в соотношении1:1:2. Пример 6 - ацетон. Таблица 1 Составы полимерной композиции на основе низкомолекулярного алифатического олигоэпоксида М.м.280-310 Компонент 100 100 100 100 100 330 260 330 330 | 340 280 350 340 270 350 350 330 280 330 345 60 80 70 70 340 330 350 340 270 340 340 310 240 305 310 290 220 290 300 280 210 270 290 310 230 290 310 75 70 55 45 40 50 340 275 * - Примечание: в качеств^ пластмасс использовались полимерные и хомпозиционные материалы типа СП - намоточный стеклопластик на основе стеклонити ВМПС 6-7 и эпоксидного связующего; ОП - намоточный органопластик на основе нитей СВМ и эпоксидного связующего ЭДТ-10. ГСП - пресс-материал на основе комплексных стекложгутов и фенолоформальдегидного связующего, ПА - полиамид 15792 Упорядник Замовлення 4201 Техред М.Моргентал Коректор Л.Пилипенко Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
